紧固件画法图解

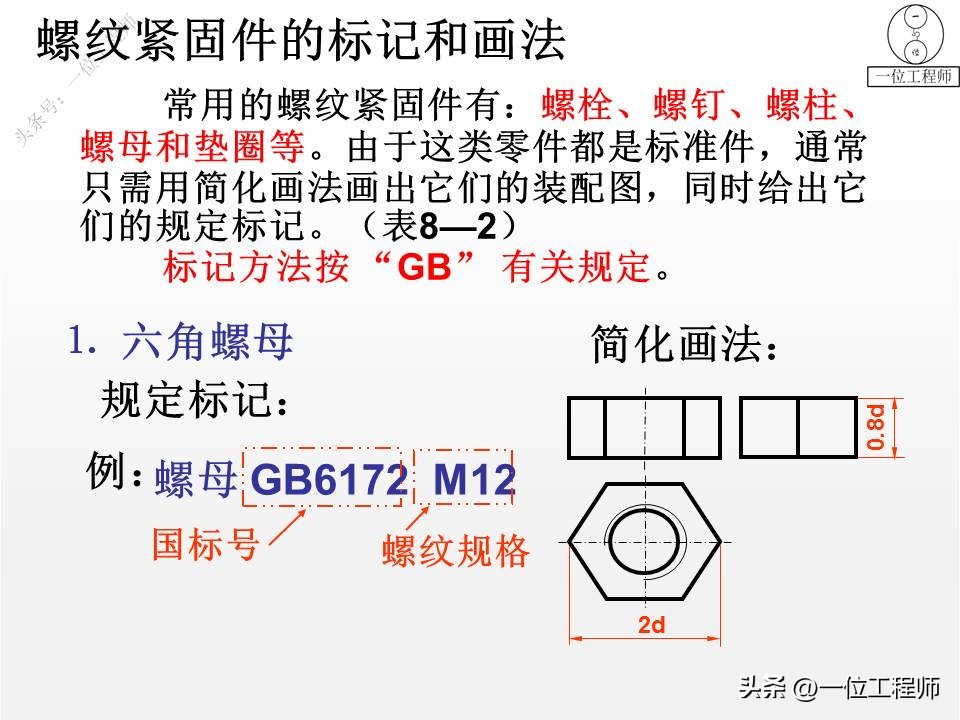

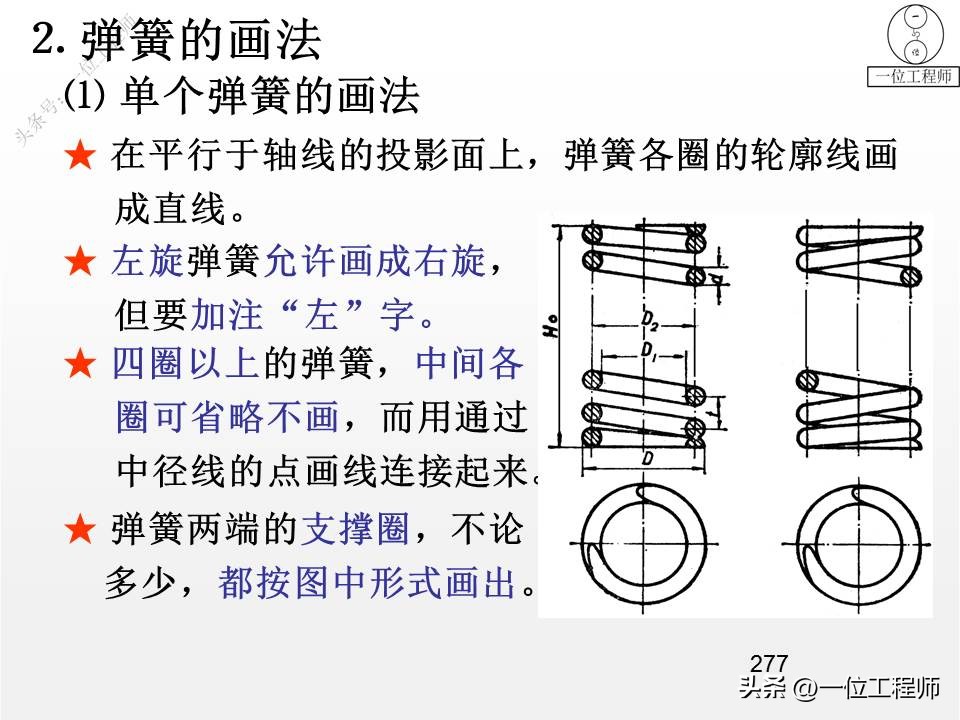

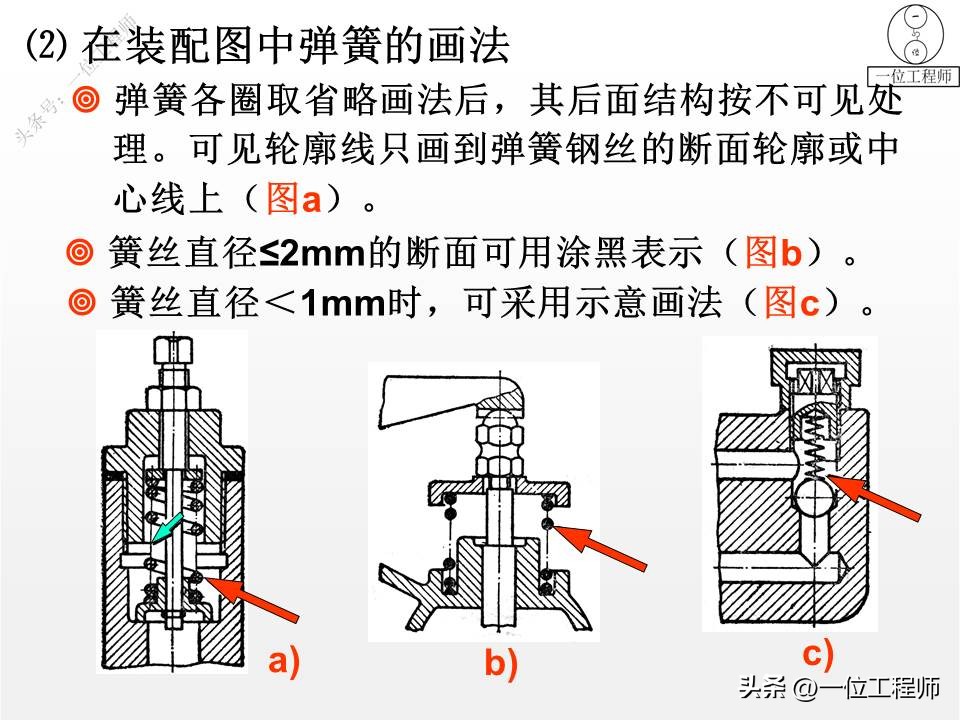

以弹簧为例，弹簧的画法：

在平行于轴线的投影面上，弹簧各圈的轮廓线画成直线；

左旋弹簧允许画成右旋，但要加注“左”字；

圈以上的弹簧，中间各圈可省略不画，而用通过中径线的点画线连接起来；

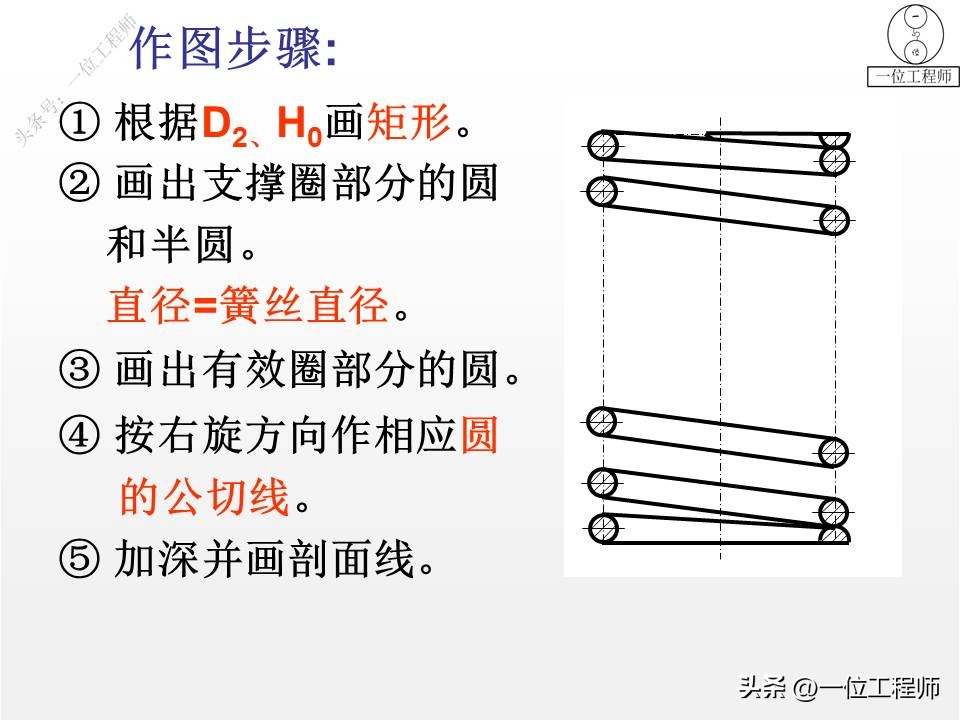

弹簧两端的支撑圈，不论多少，都按图中的形式画出来。

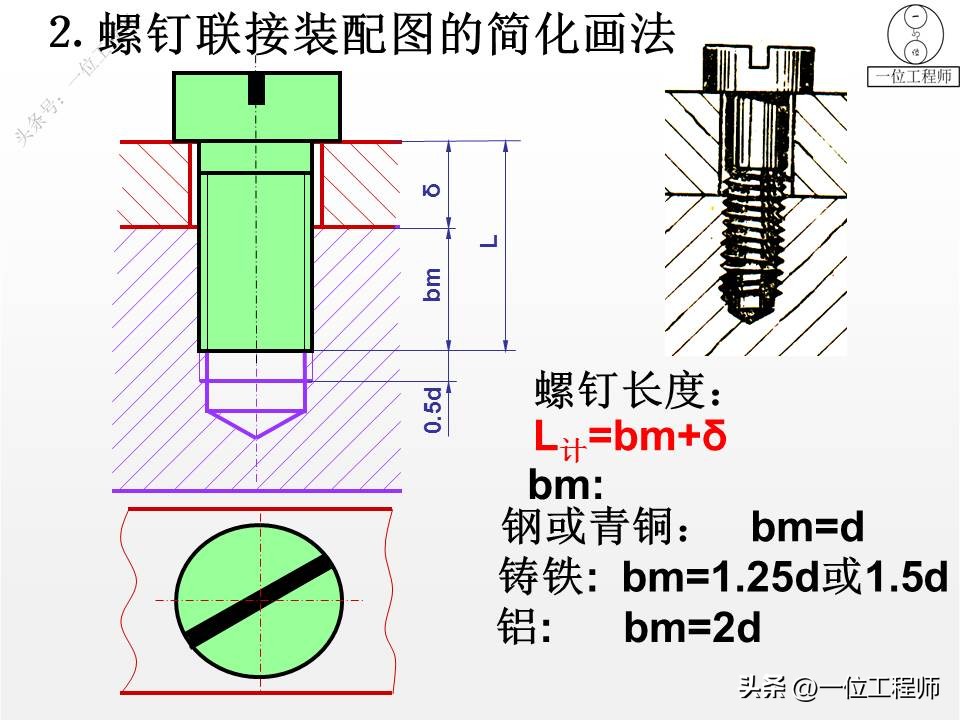

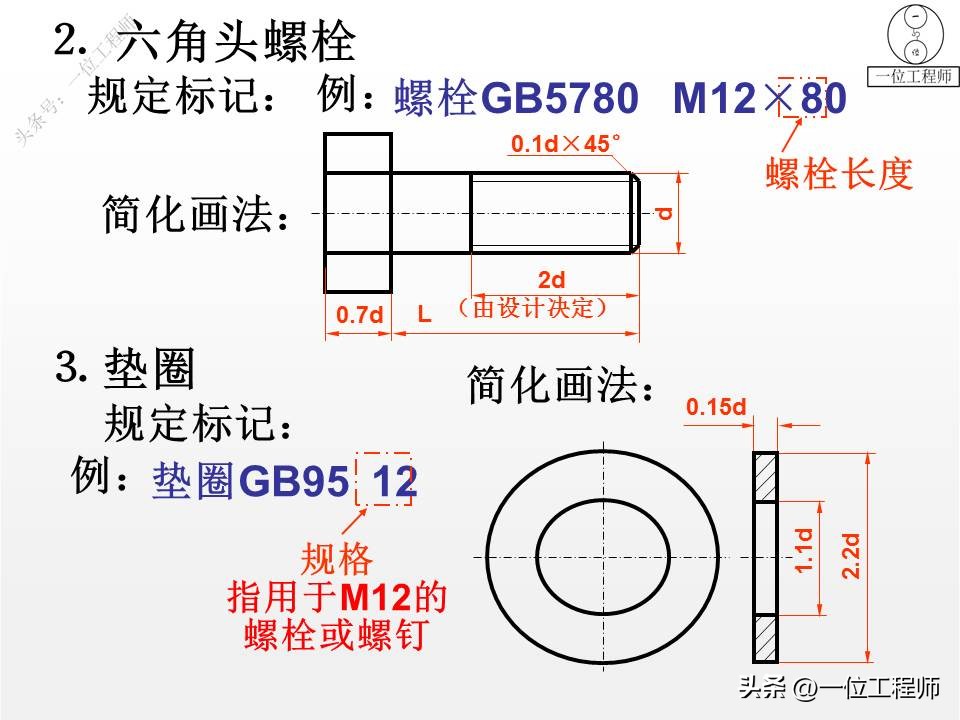

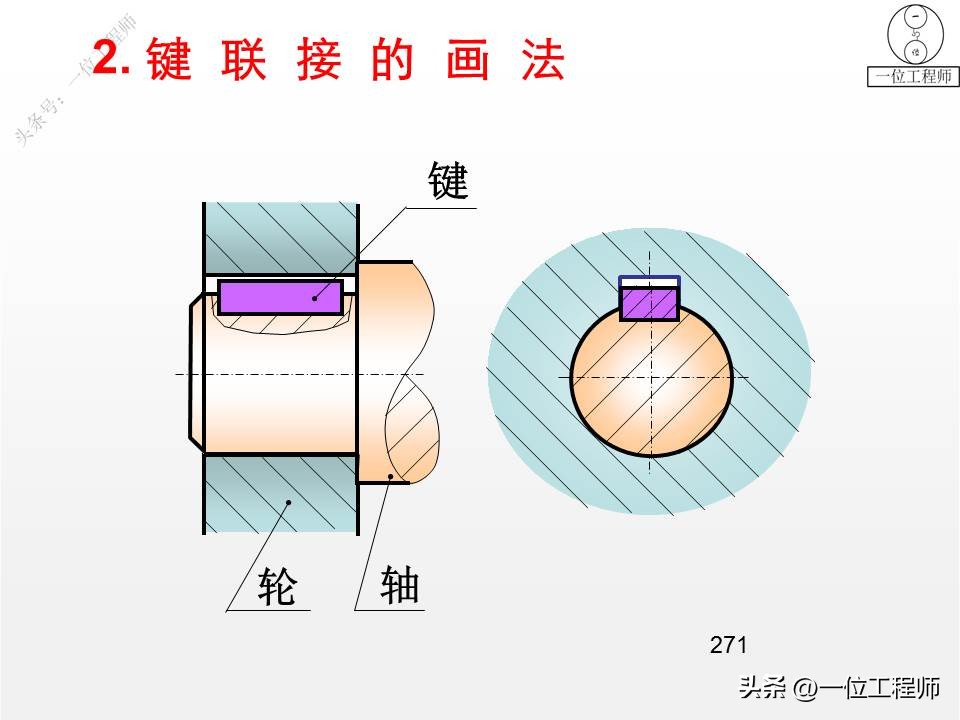

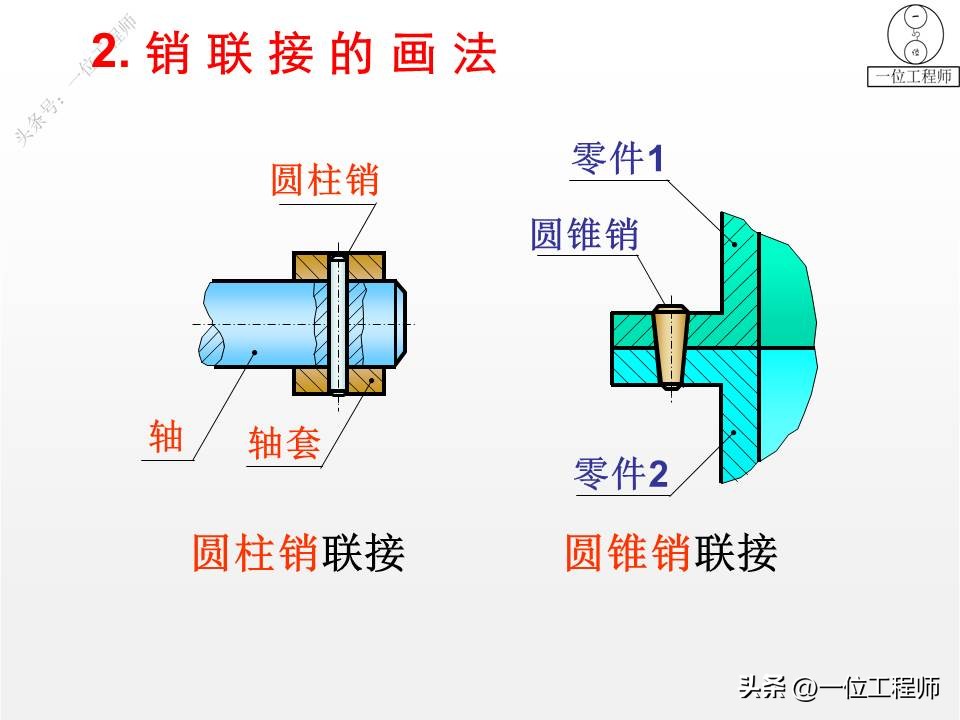

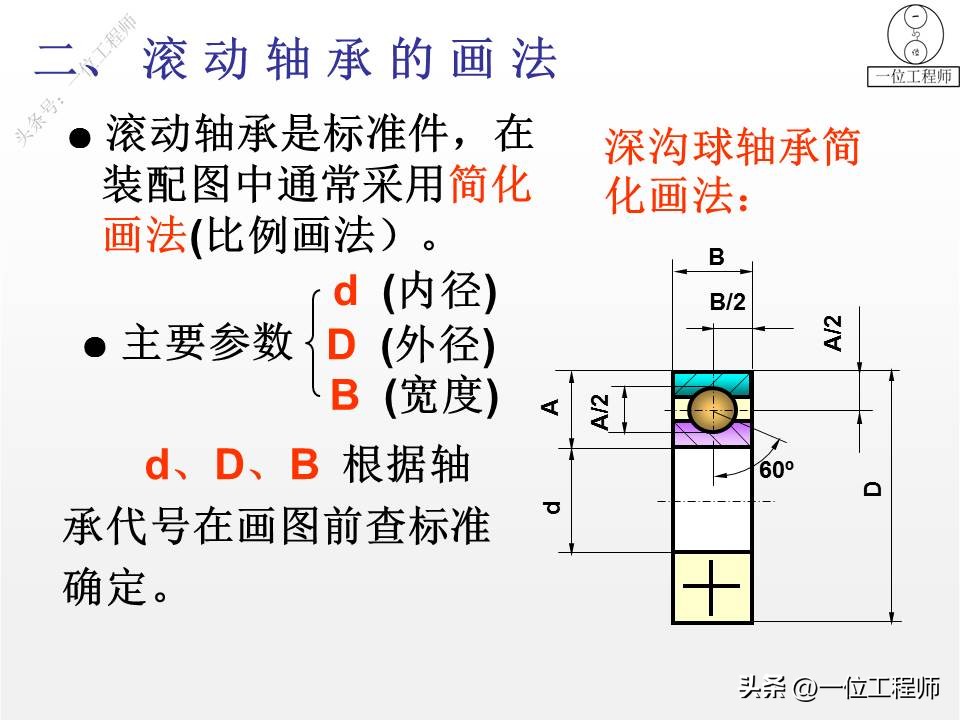

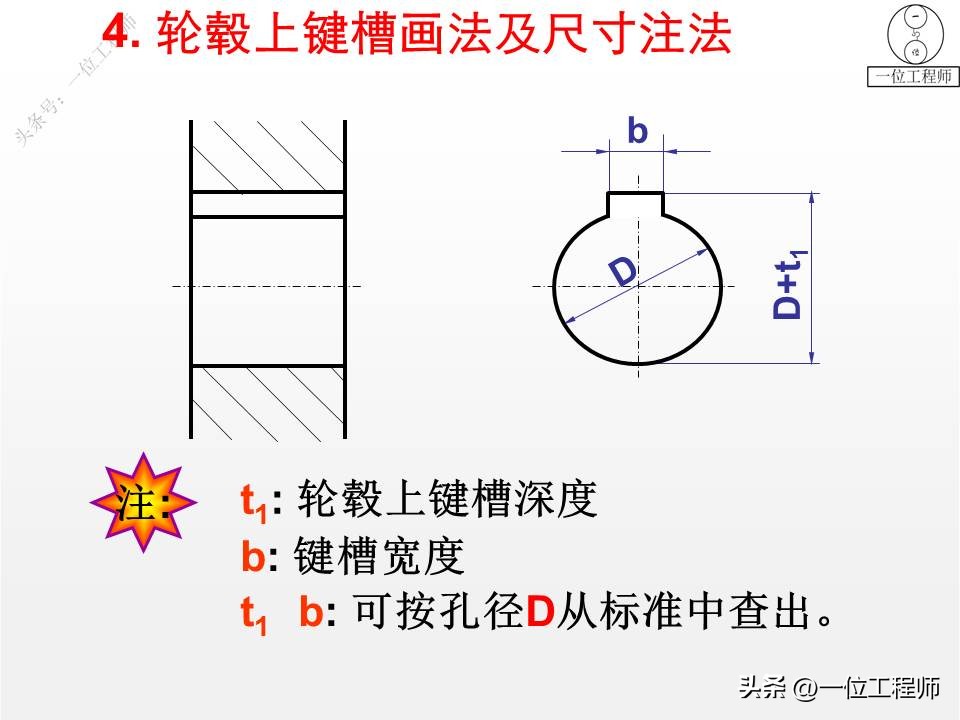

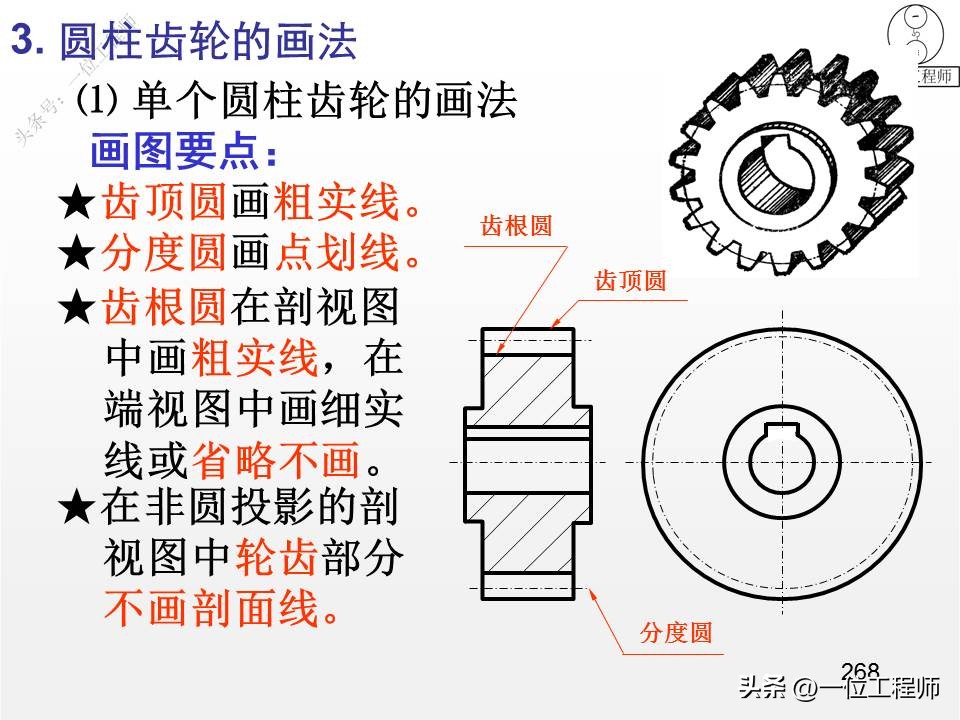

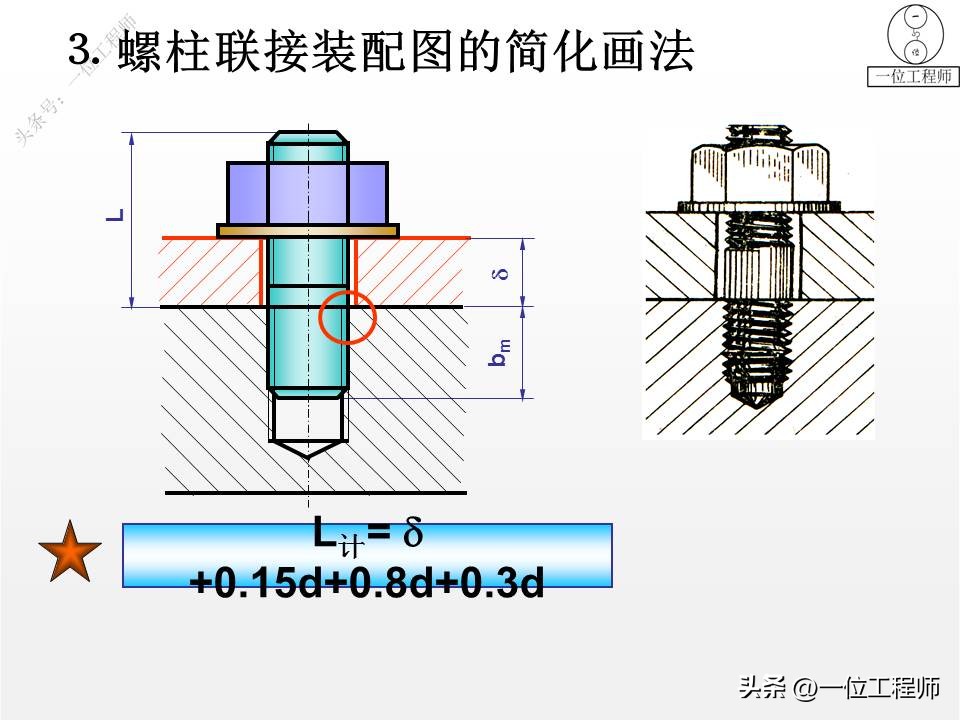

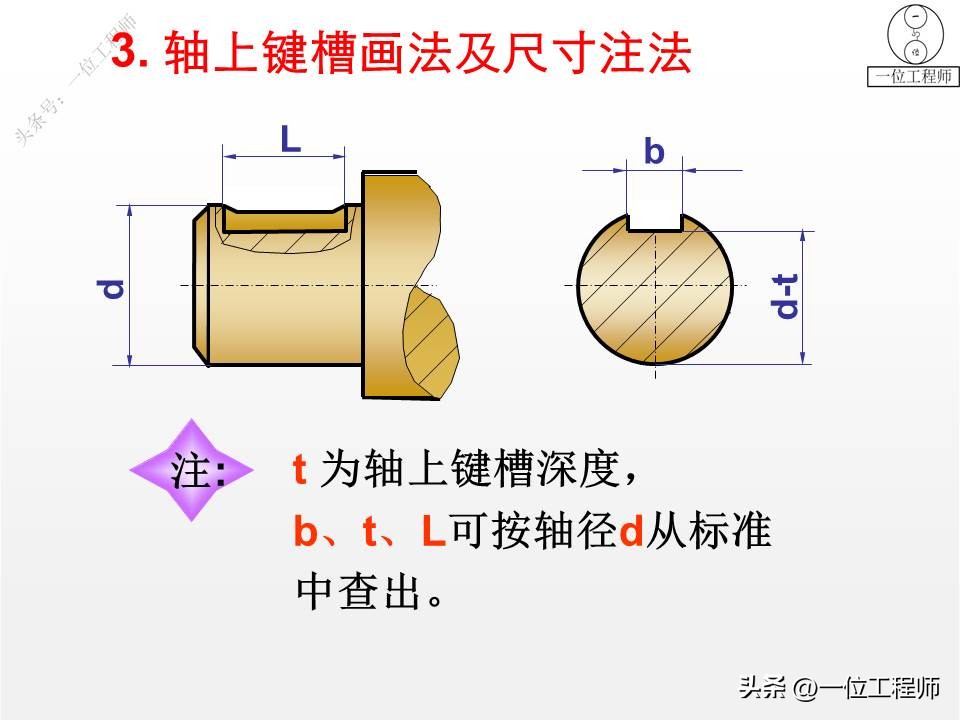

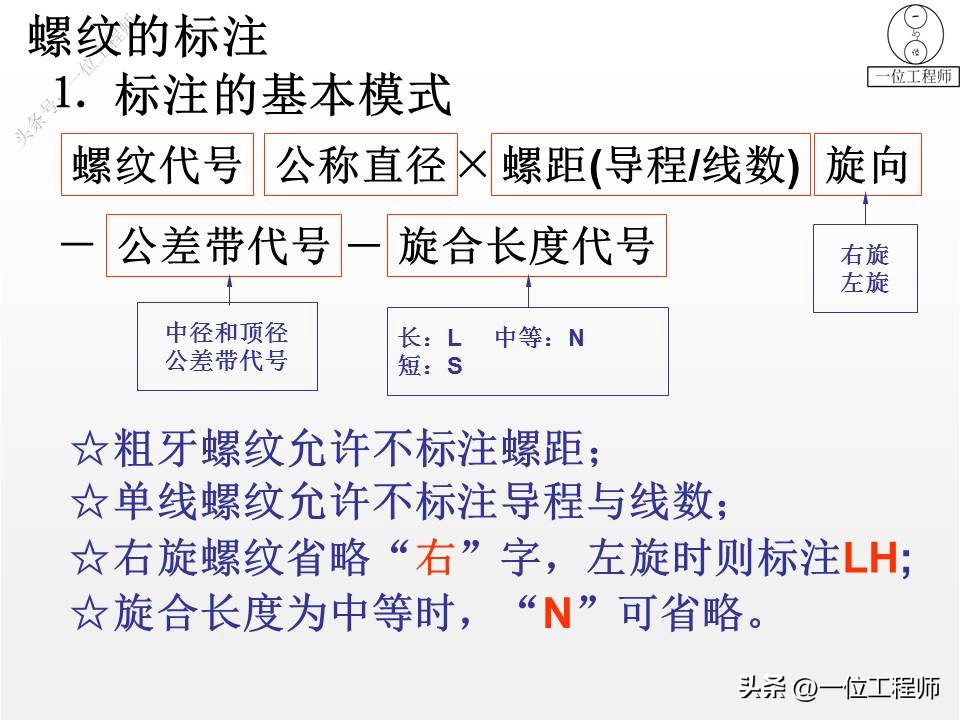

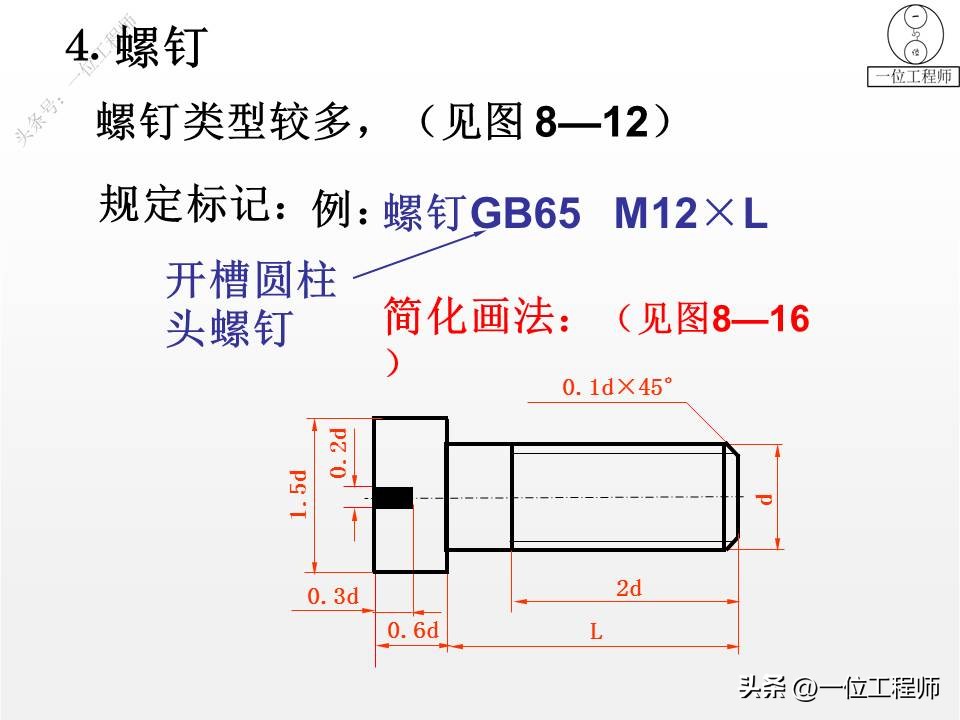

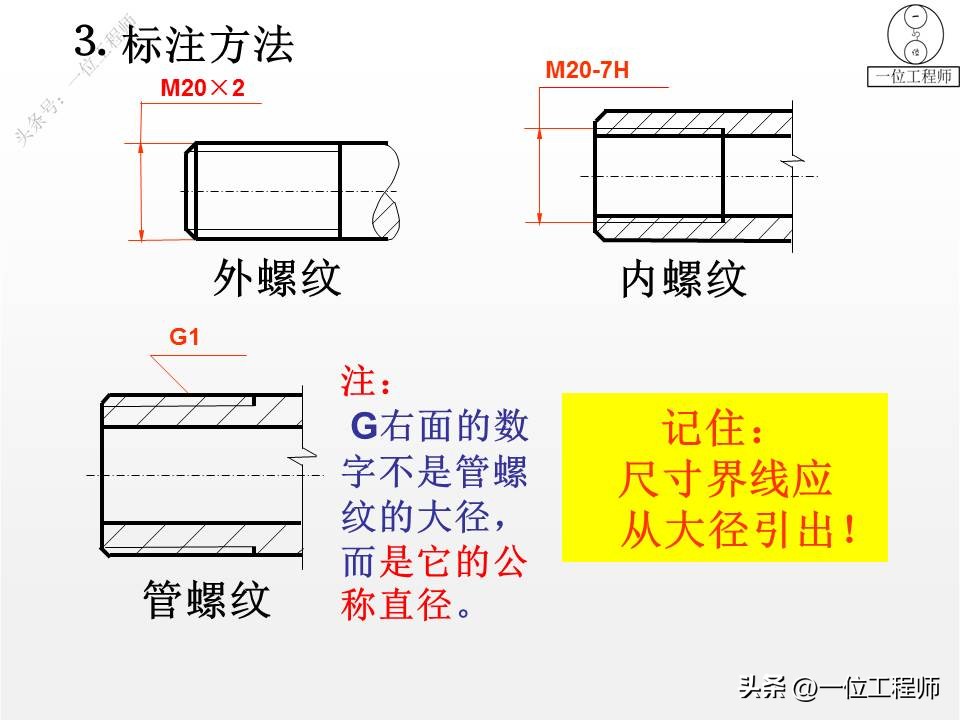

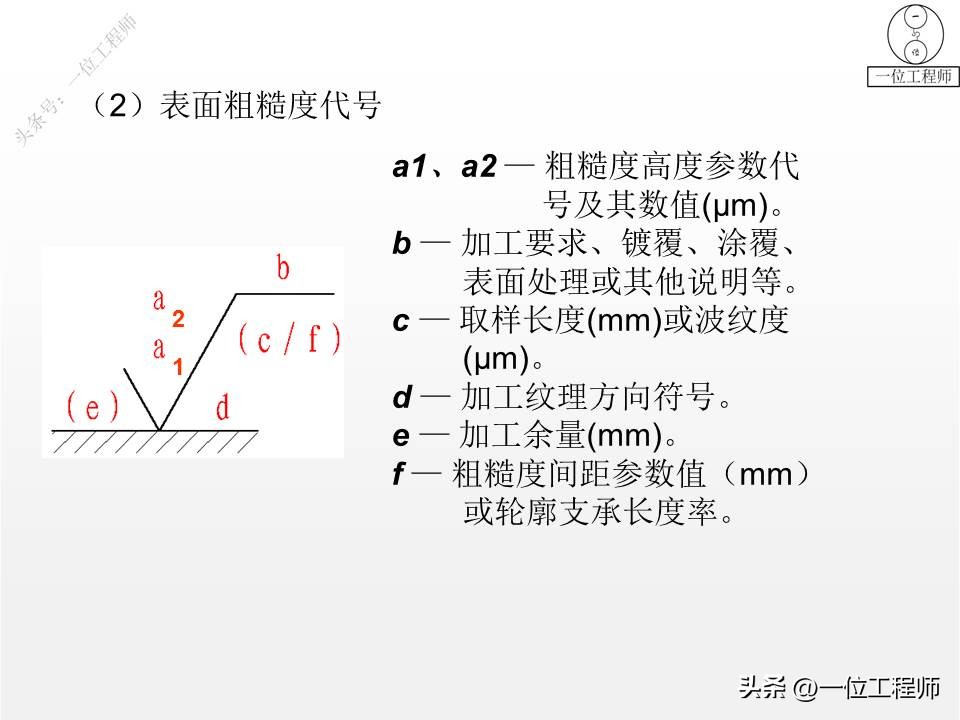

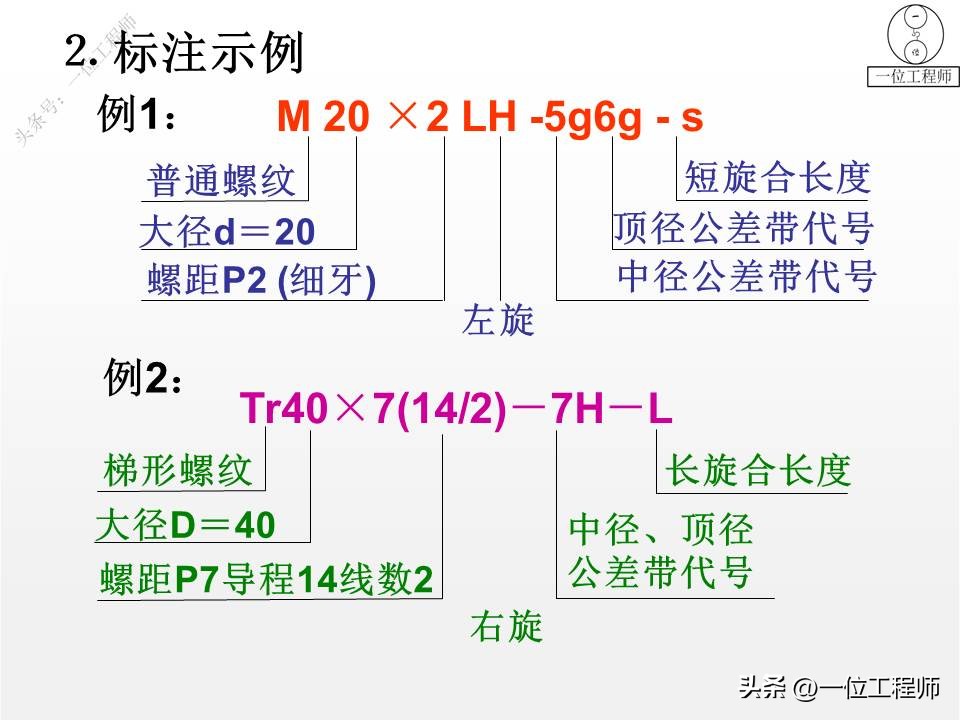

20页内容介绍紧固件的画法

1000G机械、液压、电气、非标、材料等等领域都需要的精品资料大合集

全网最新资料合集，让你找到真正自信的资料。1000G机械相关领域全部资料涉及的面很广，具体来说内容涵盖传统机械行业、机械加工、材料类、材料成型、电气行业、液压行业、机电类、机械传动、一千多份非标设备三维模型和非标设计等等领域。

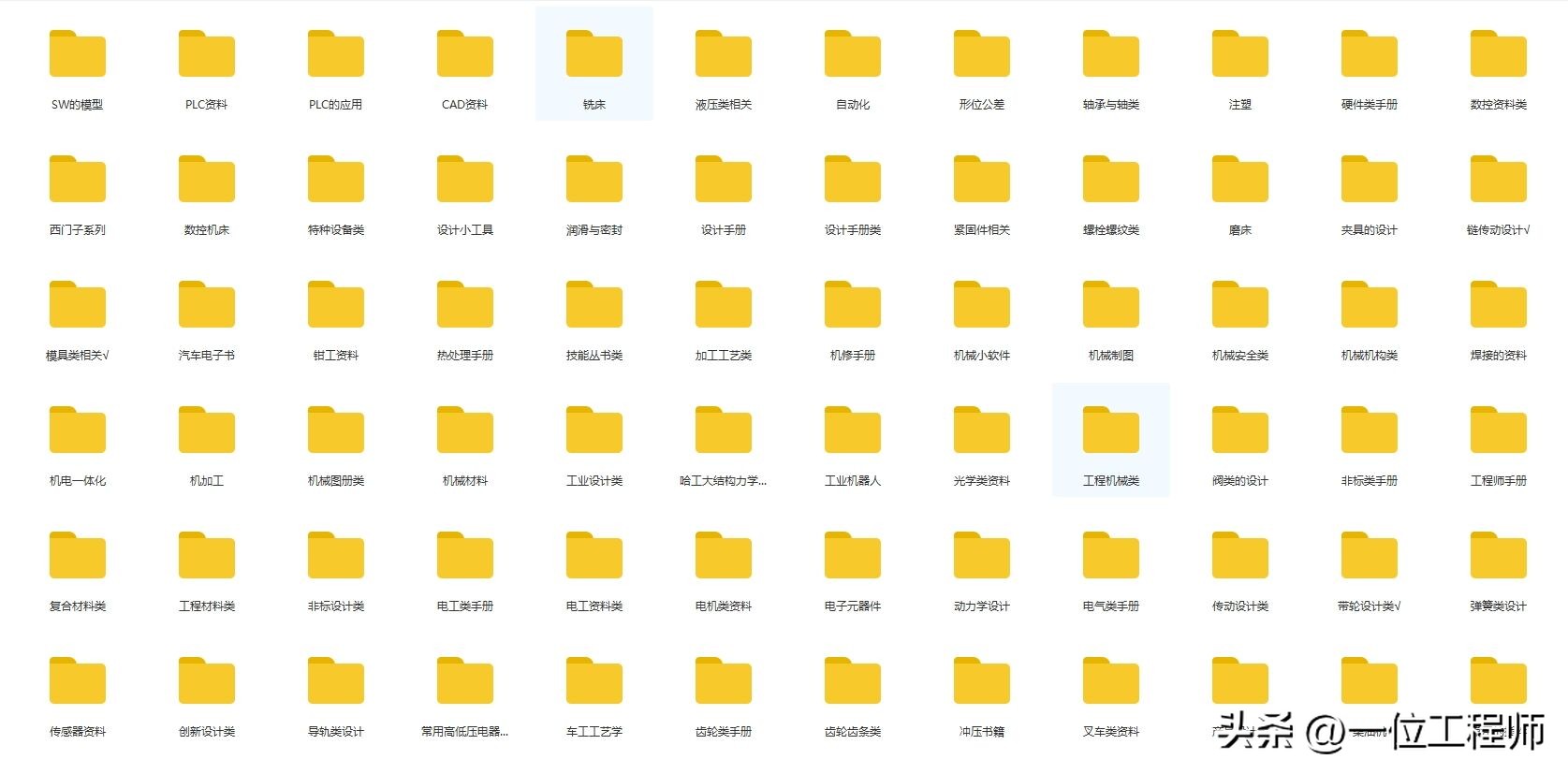

具体内容有：文档手册类(千余份工程师设计手册、机械设计手册、机电相关手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等，所有历史文章的PPT源文件等）。

常用的设计工具（500套自动计算表格，其中包括各类传动校核、选型设计表格、尺寸自动计算表格、轴承校核、齿轮校核与设计等等）。

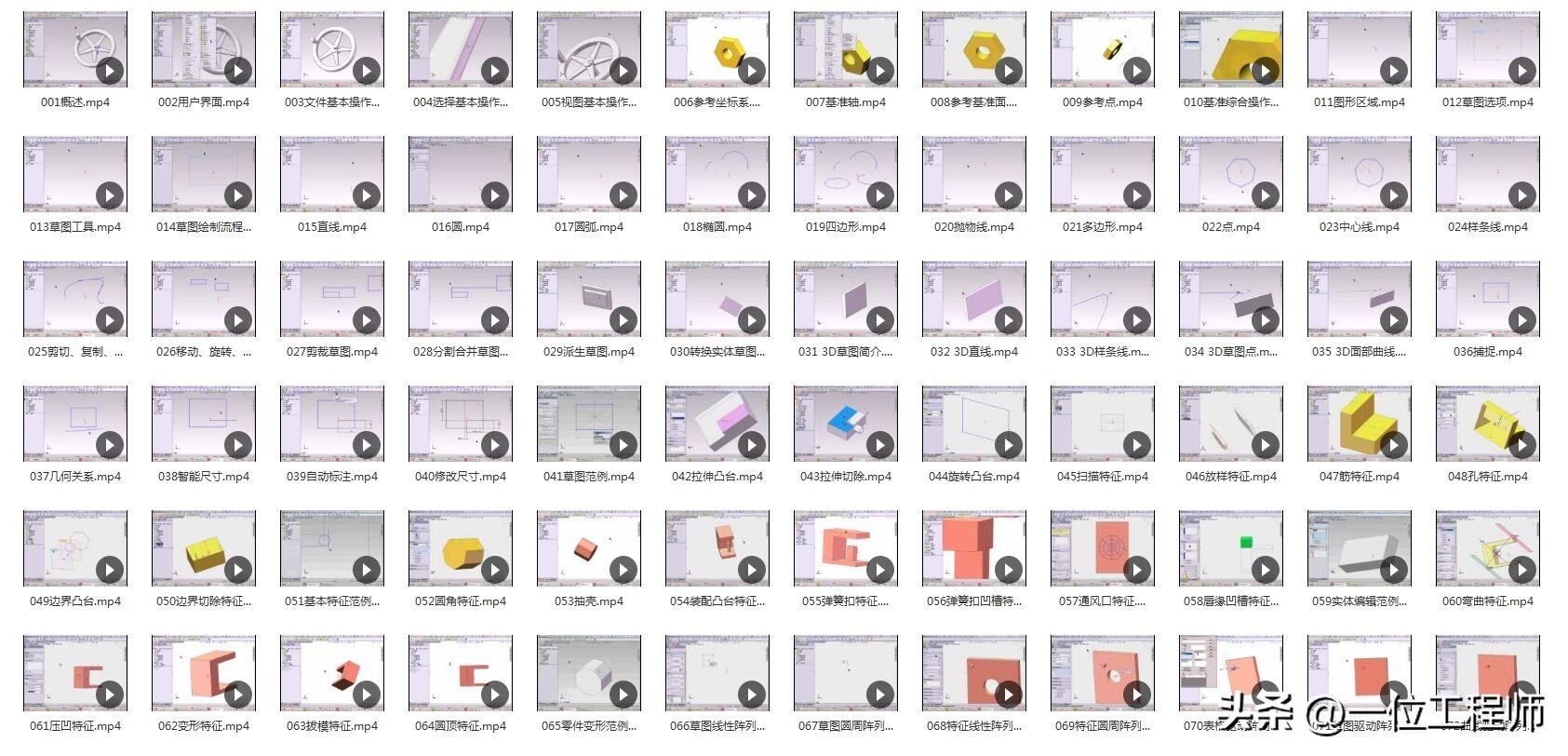

视频教程类（十余款常用的机械设计软件的教程，其中包括UG各版本、SolidWorks、CATIA、proe、CAD、Adams等等基础知识）。
