一、分析与说明

1.1、 对称图形 基本是先绘制出 一半 ， 另一半 通过“ 镜像 ”获得。

1.2、使用“ 追踪 ”定位可以 简化绘图过程 ， 提高绘图效率 。

1.3、 不需要绘制辅助线定位 ，可以 直接 使用 追踪 、 相对坐标 指定 三点 来绘制 圆弧 。

1.4、如果 一条圆弧的切线的角度已经给定 ，那么首选“ 相对极坐标 ”绘制 该切线 。

1.5、学会颜色填充的操作步骤。

1.6、学会使用“LI”命令查询对象的特性，例如查询填充区域的面积。

20230620_01

二、详细绘制步骤

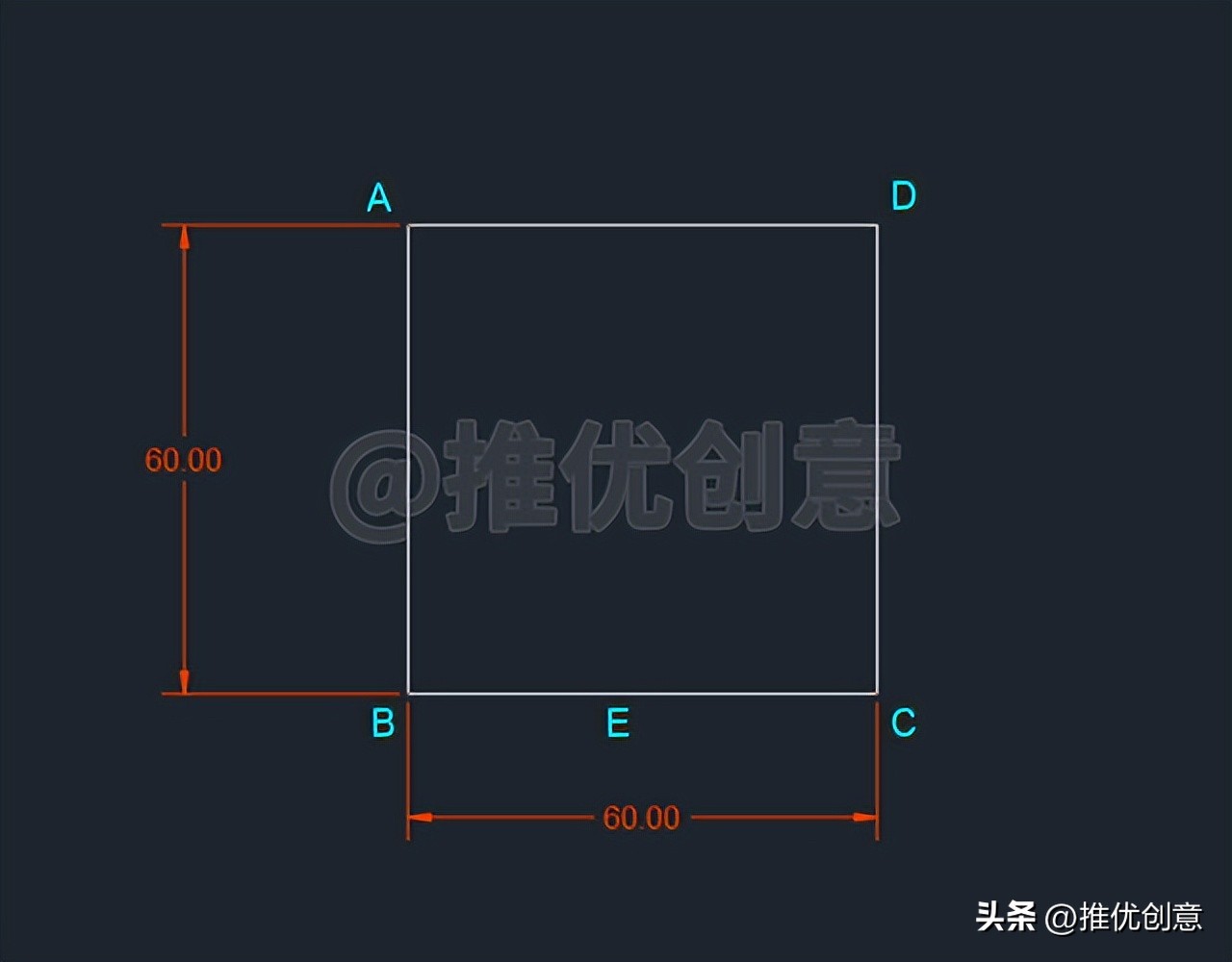

2.1、命令行输入“REC”后回车，启用“矩形”命令，绘制一个60x60个单位的白色正方形ABCD，设边BC的中点为点E。

20230620_01

2.2、选中 白色正方形ABCD，命令行输入“X”后回车，启用“分解”命令，将白色正方形ABCD分解。

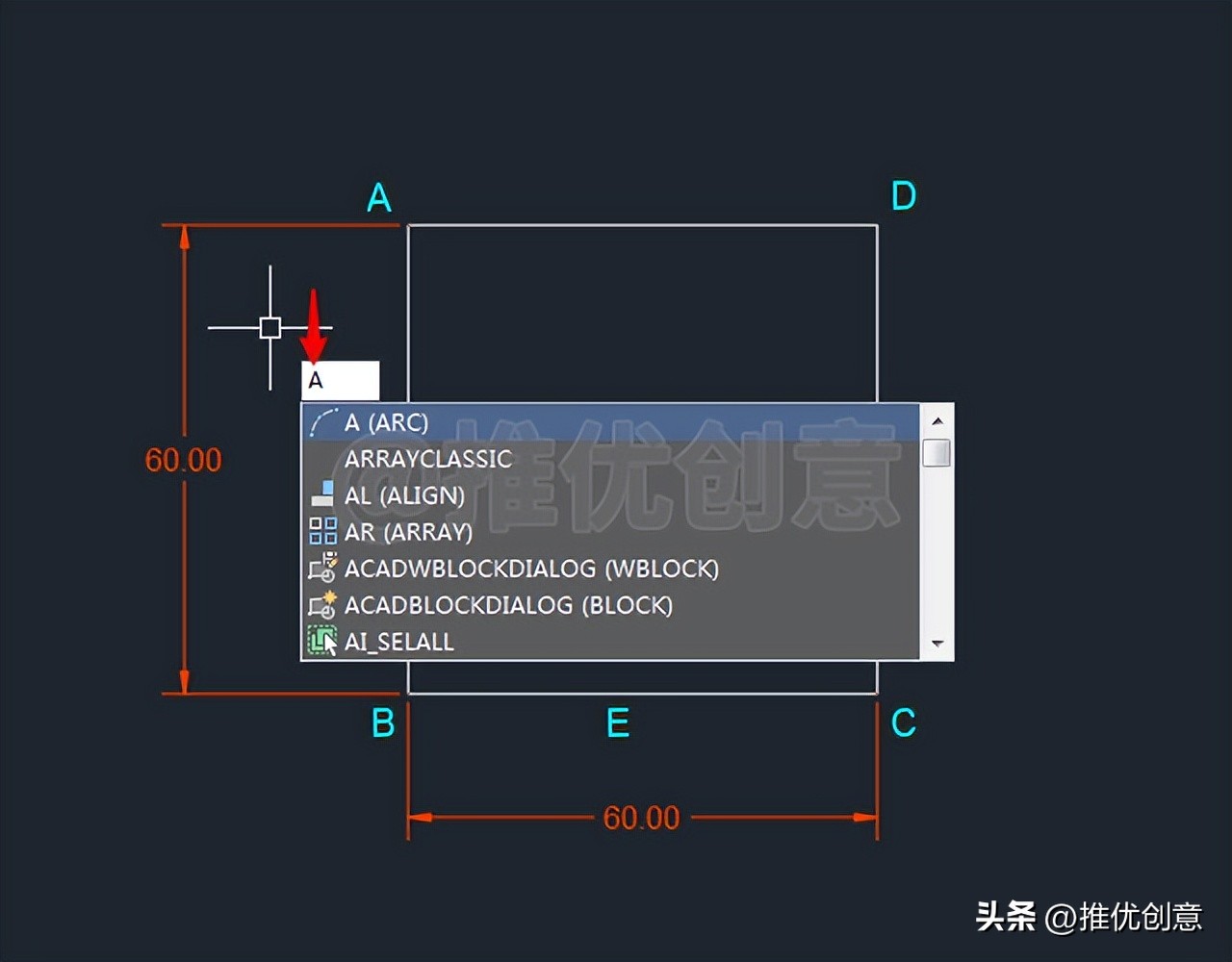

2.3、命令行输入“A”后回车，启用“圆弧”命令。

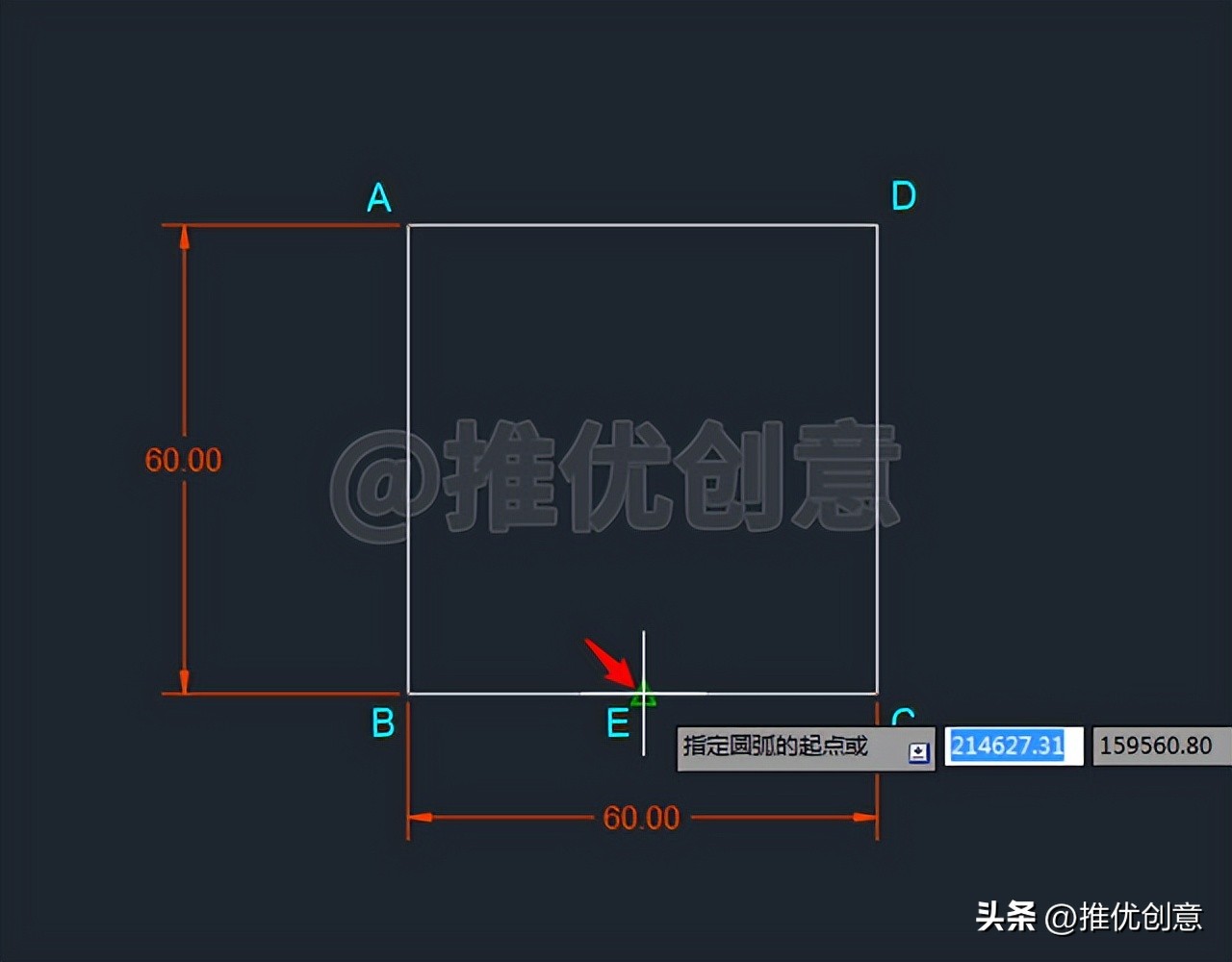

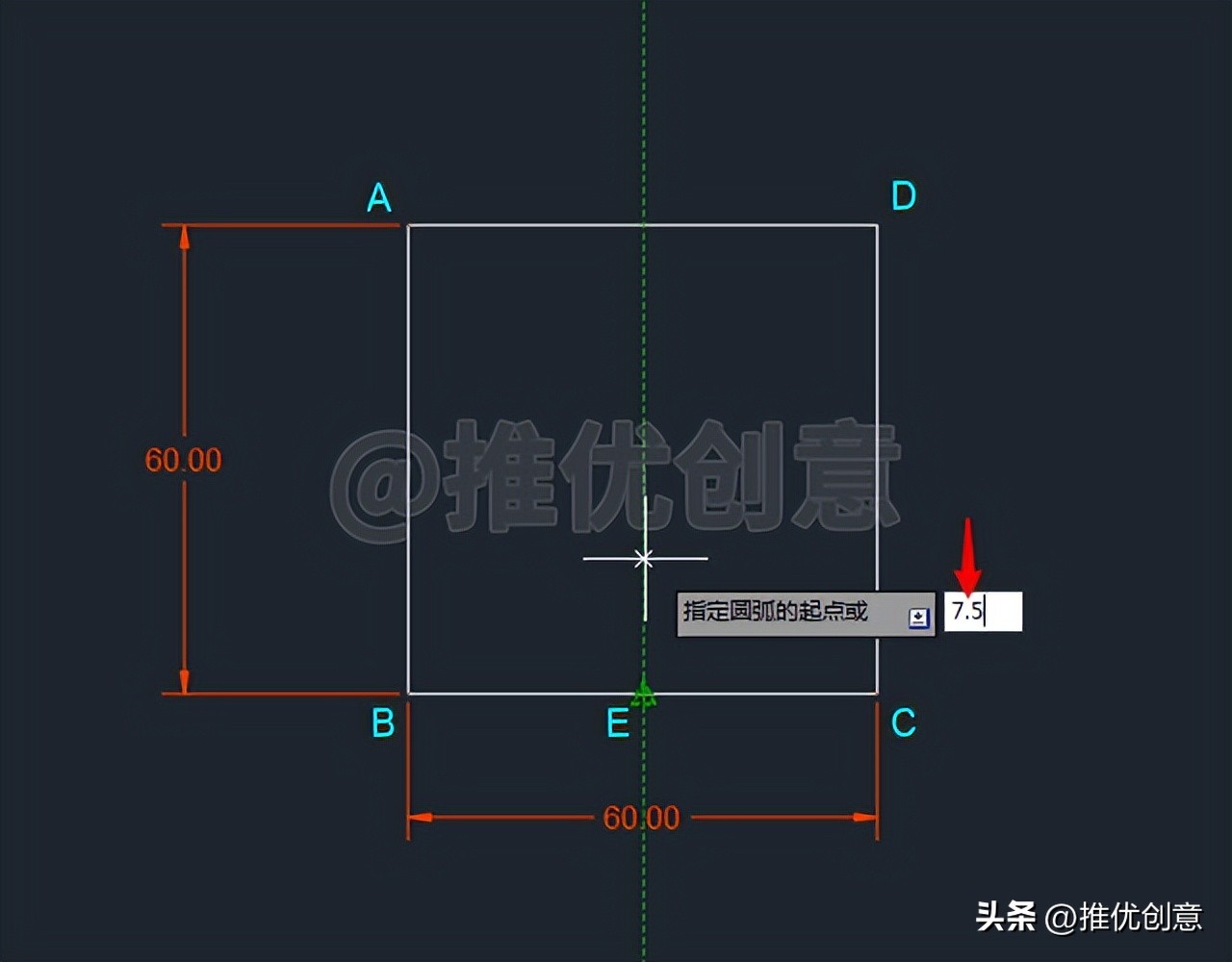

2.4、将 光标 移到 白色水平线段BC的中点E 上 悬停一下 ， 此时不要单击拾取中点E 。

2.5、向 上 缓慢移动 光标 ，当引出一条 经过中点E 的 绿色竖直追踪路径 时，输入“ 7.5 ”后回车，指定出 圆弧的起点 。

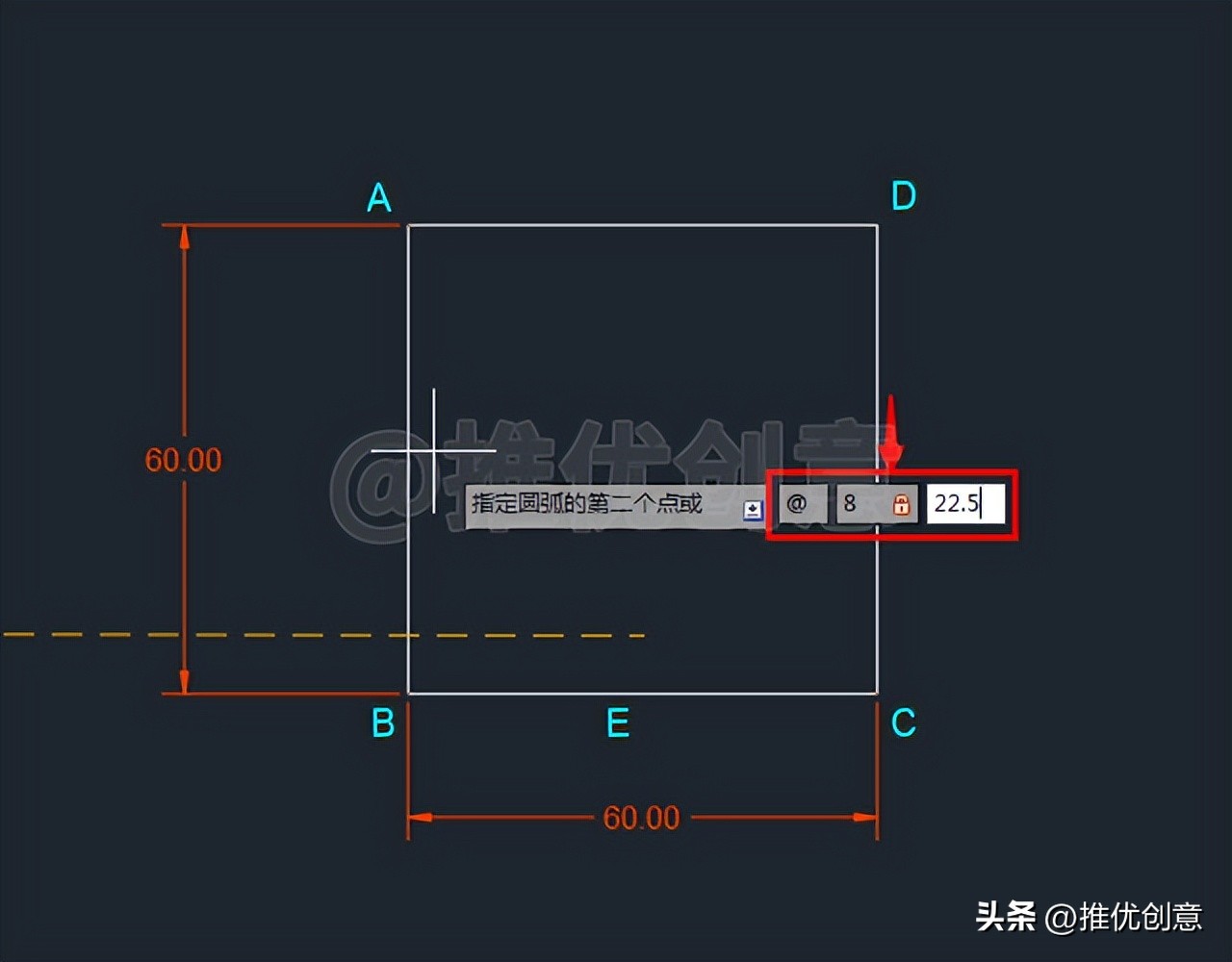

2.6、输入 圆弧的第二点 的 相对坐标值 “ @8,22.5 ”后回车。

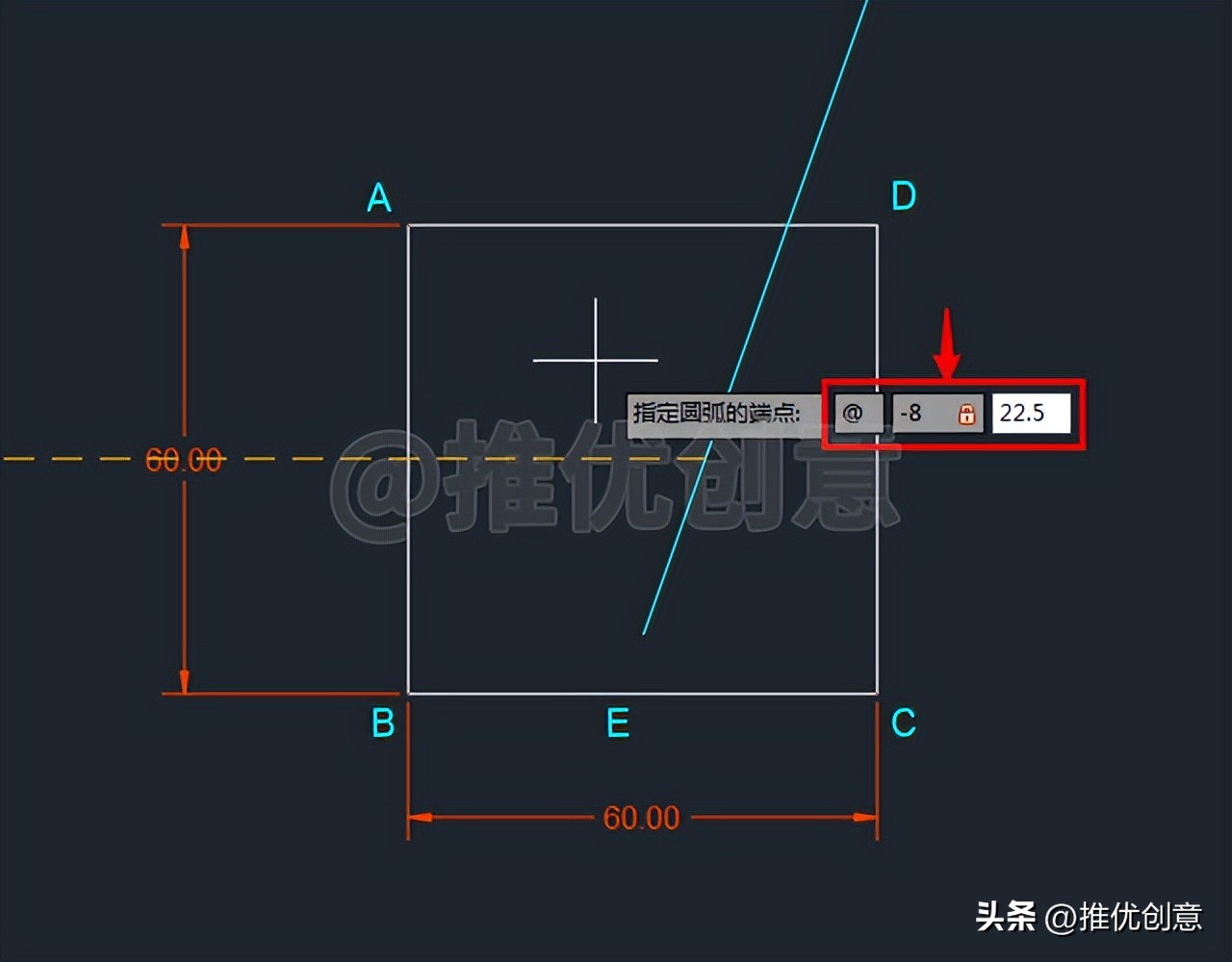

2.7、输入 圆弧的端点 的 相对坐标值 “ @-8,22.5 ”后回车。

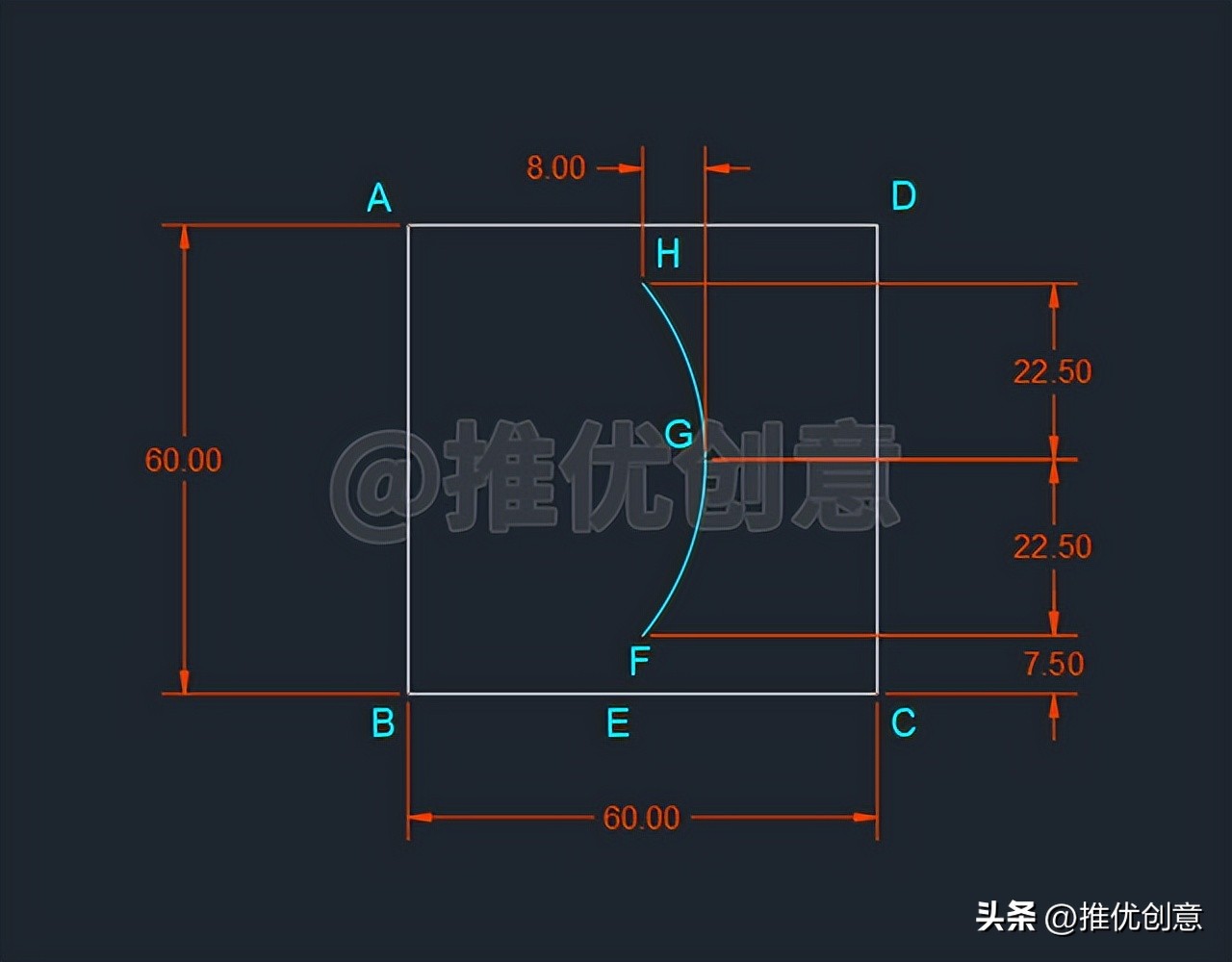

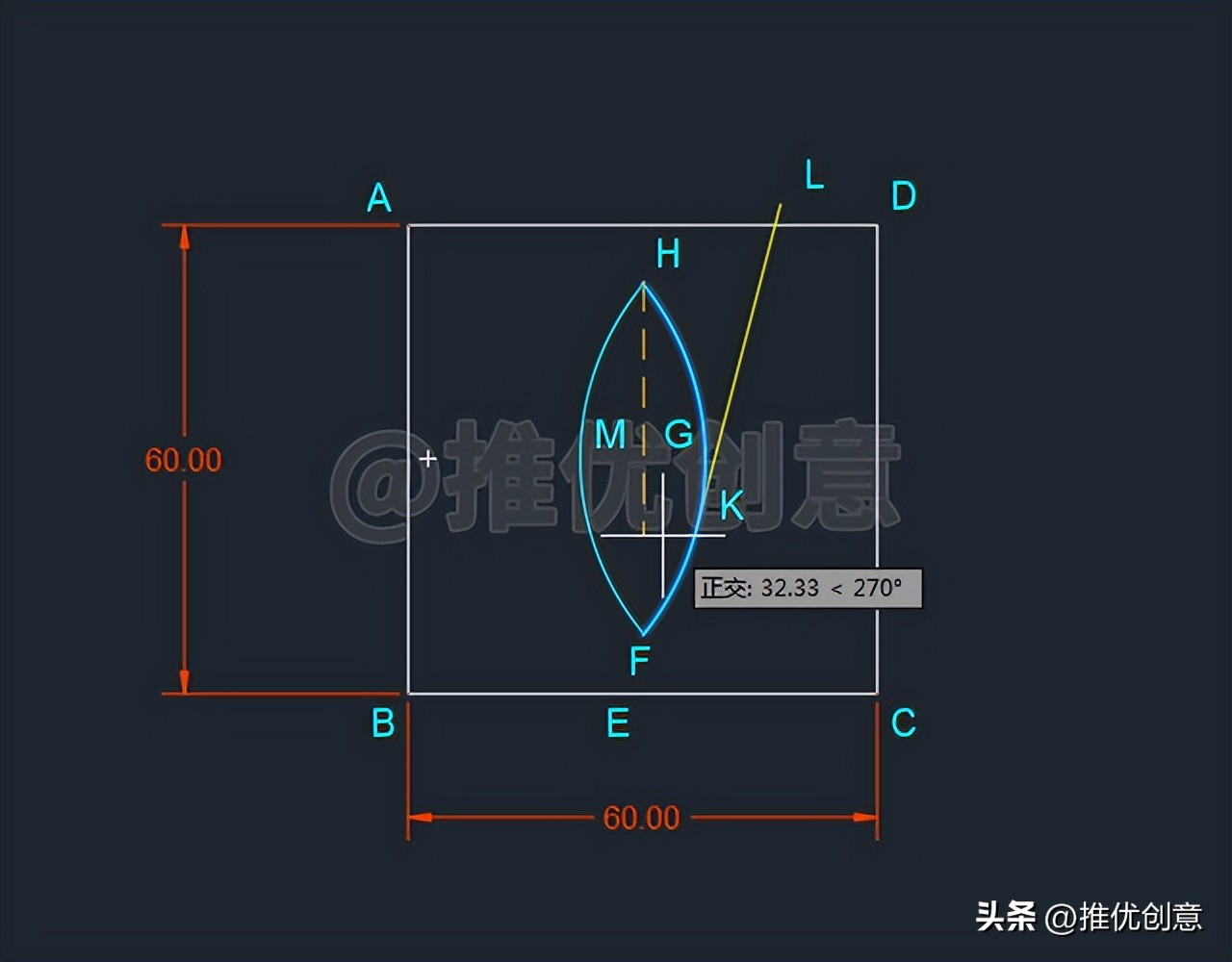

2.8、这样就通过 三点 方式绘制出了一条 青色圆弧FGH 。

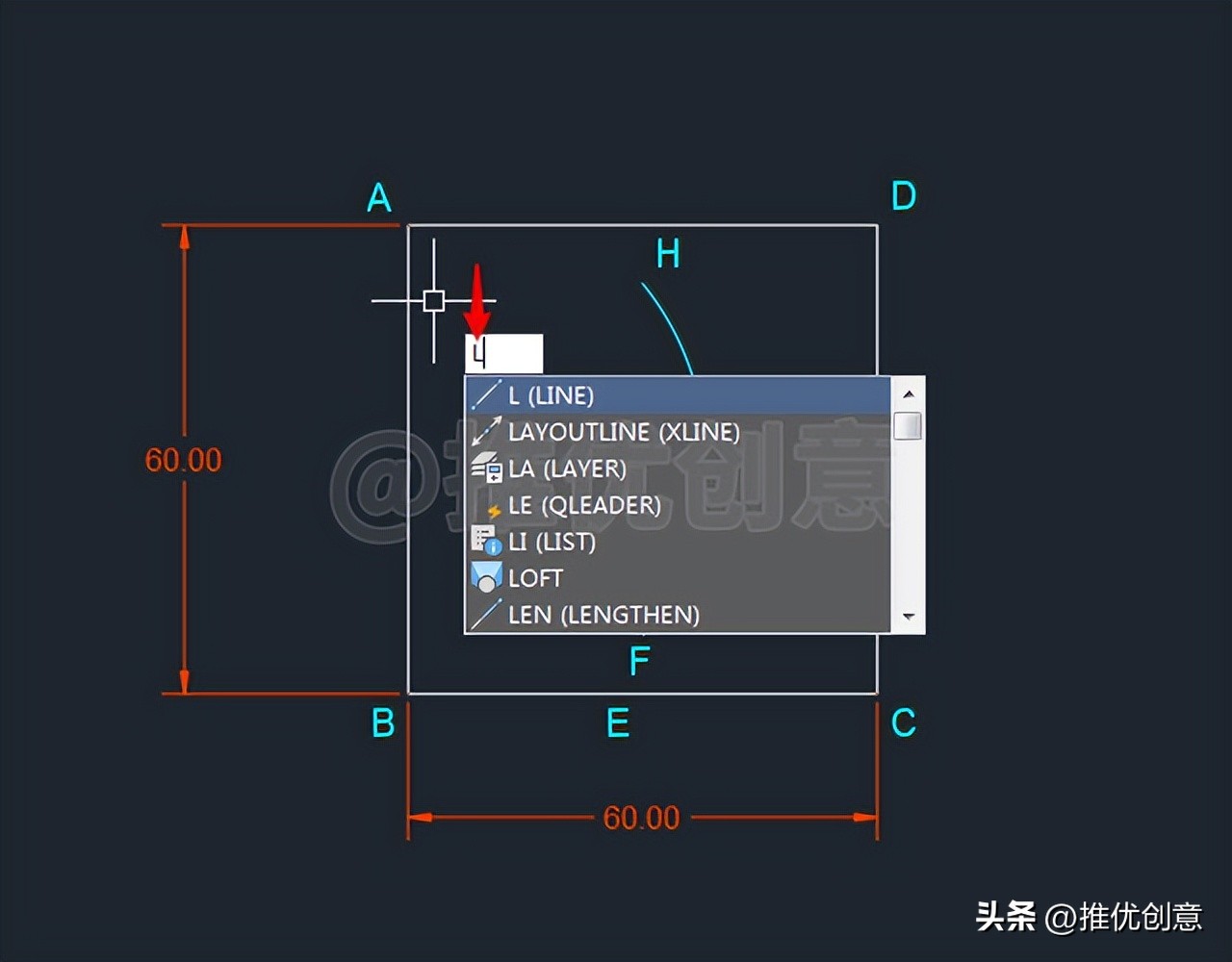

2.9、命令行输入“L”后回车，启用“直线”命令。

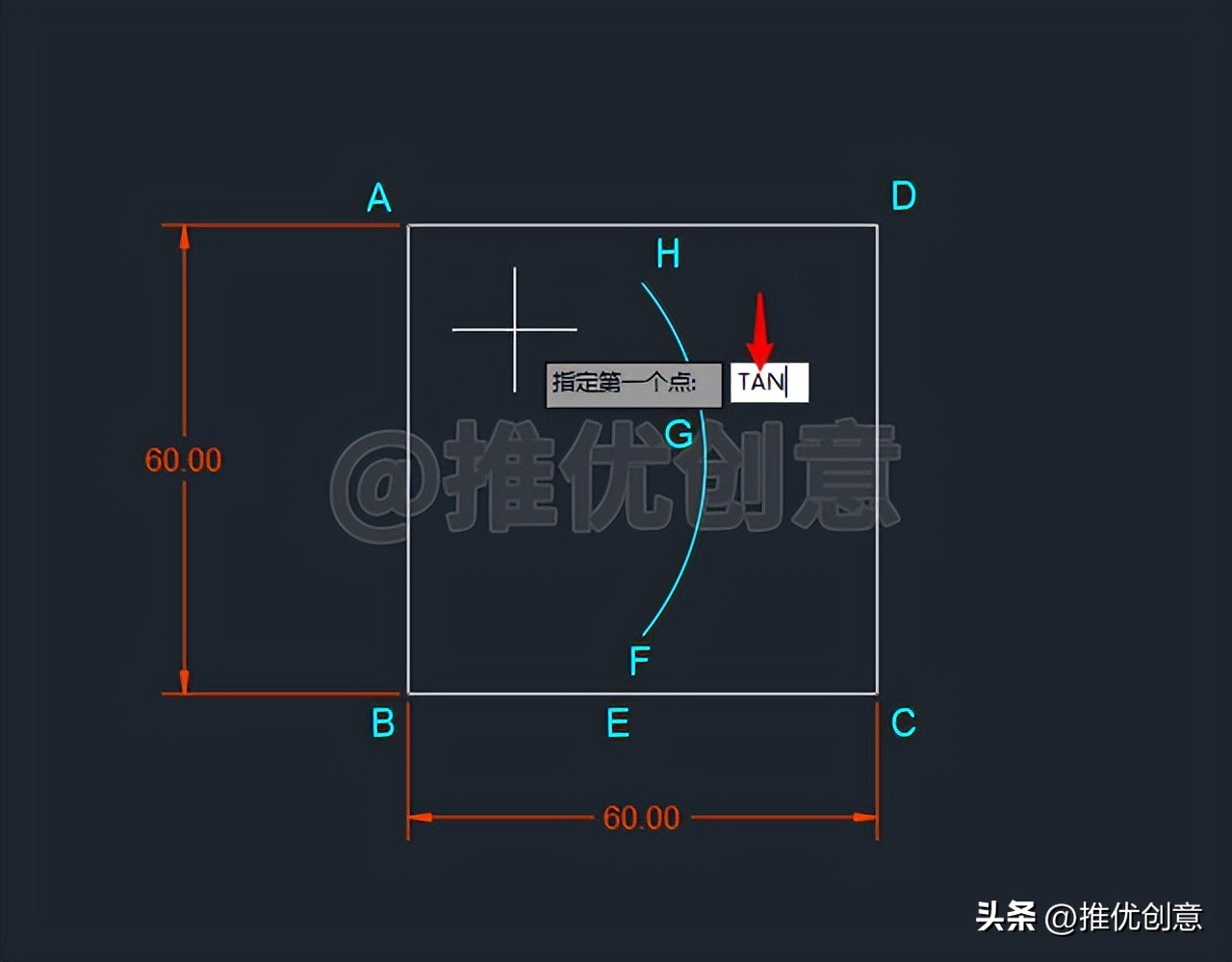

2.10、输入“ TAN ”后回车，启用 捕捉 “ 切点 ”。

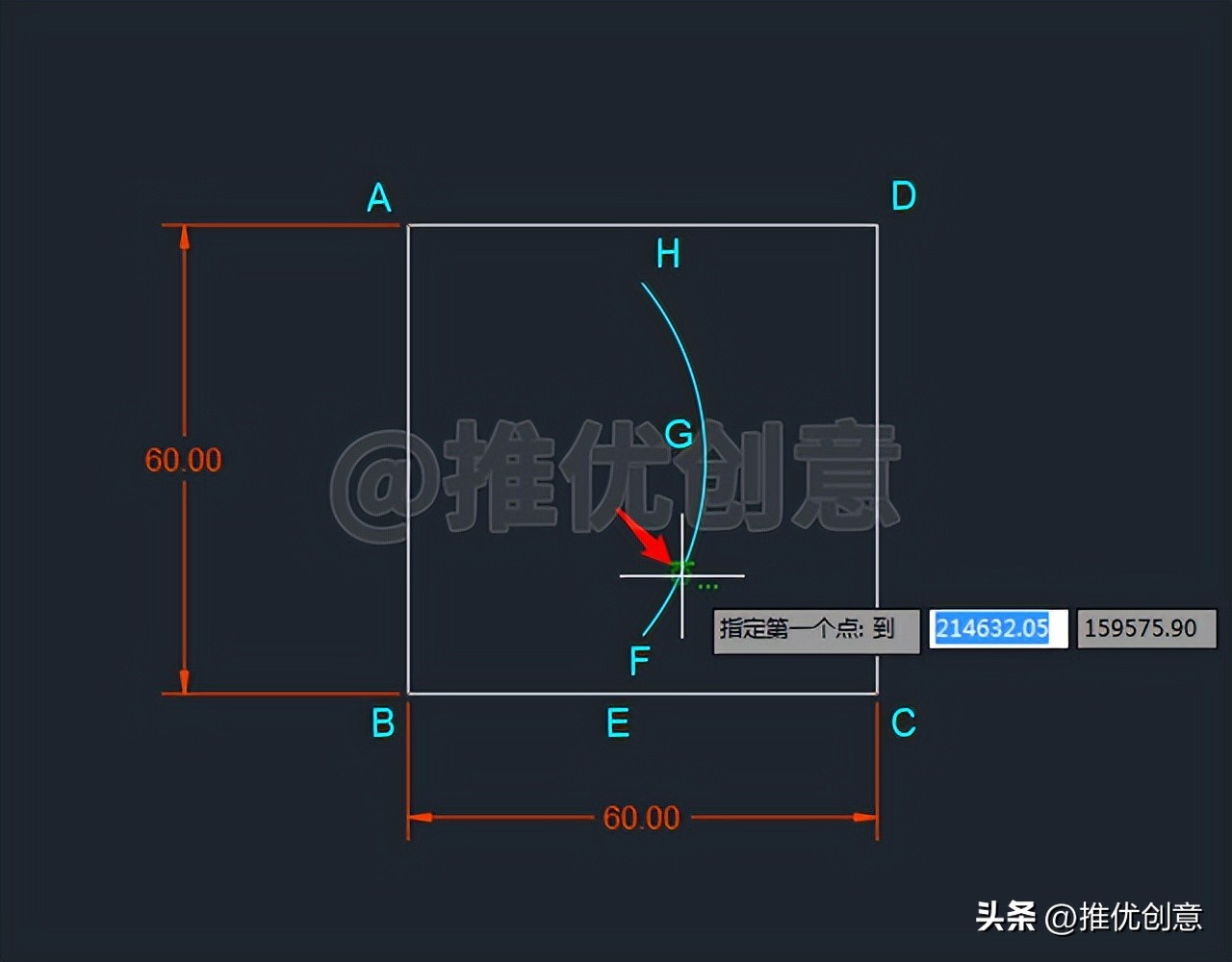

2.11、将 光标 移到 青色圆弧FGH下面的位置 上，当出现“ 绿色递延切点标识 ”时，单击捕捉“ 该递延切点 ”作为 直线的第一个点 。

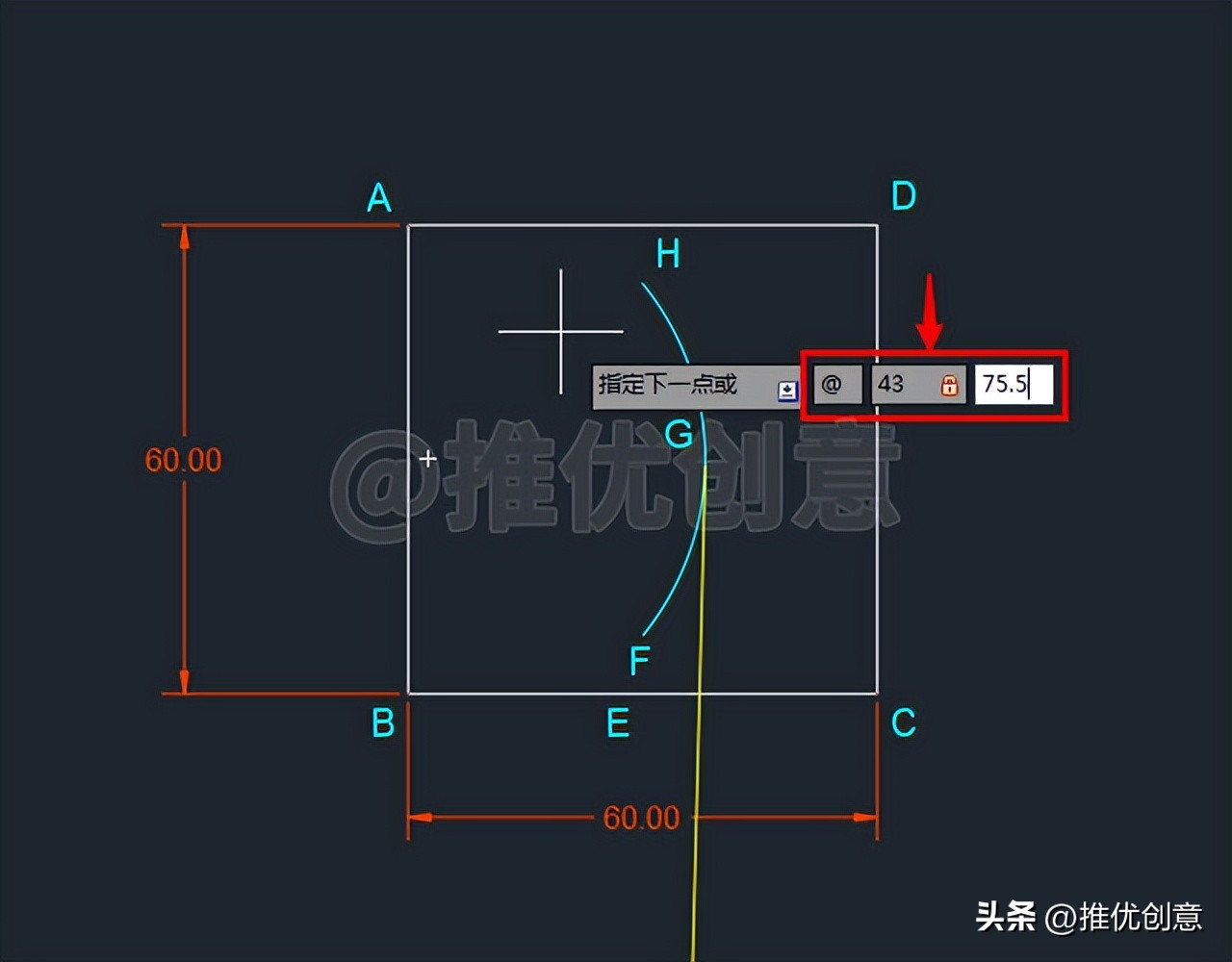

2.12、输入 直线下一点 的 相对极坐标值 “ @43<75.5 ”后回车。

2.13、 再次回车 ， 退出 “ 直线 ”命令。

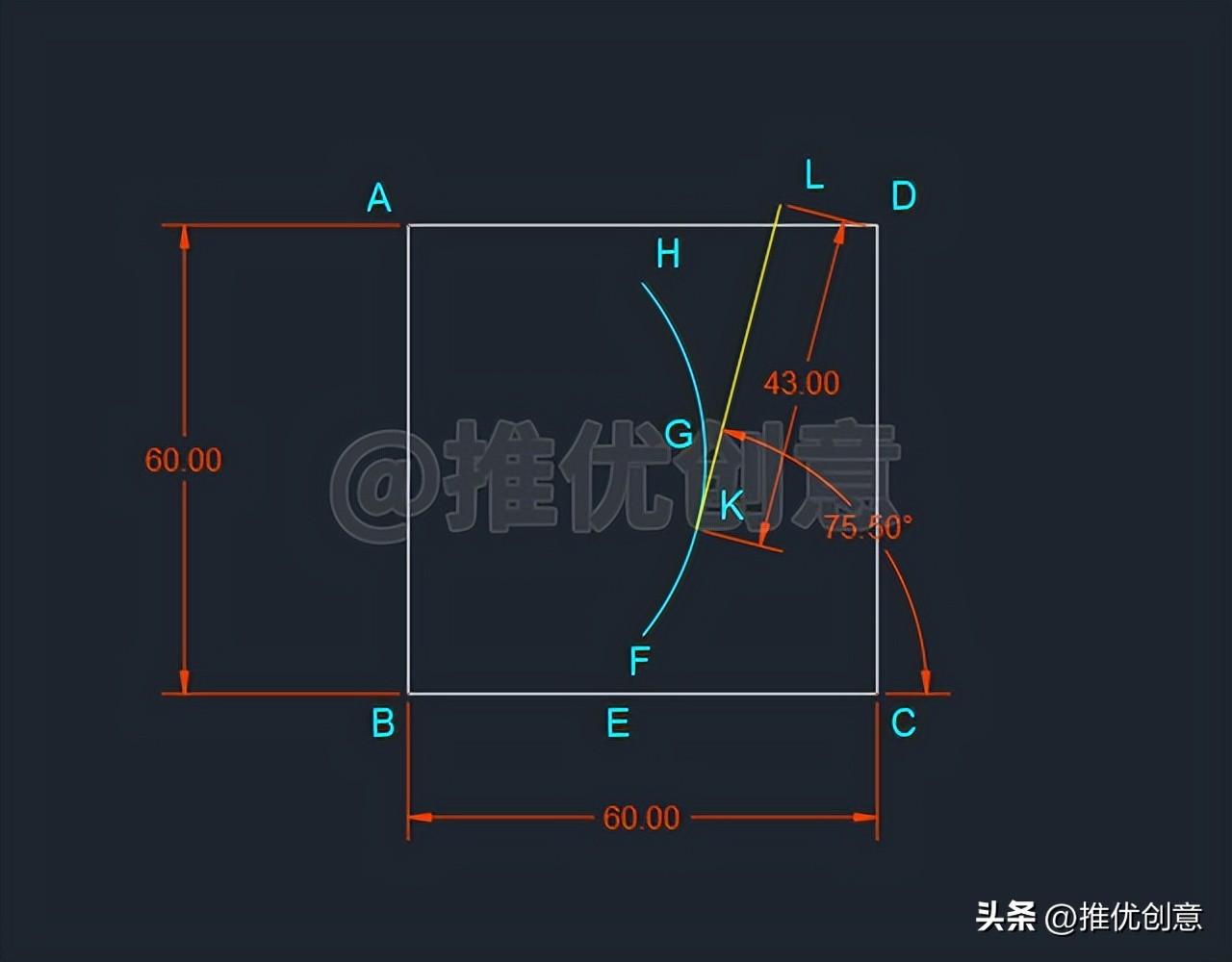

这样就绘制出了 青色圆弧FGH 的 黄色切线段KL ，与 白色水平线段BC 的 夹角 为 75.50° 。

2.14、选中 青色圆弧FGH ，命令行输入“ MI ”后回车，启用“ 镜像 ”命令，以 过点H的竖直线 为 镜像线 ， 镜像 完成后在 左边 得到 青色圆弧FMH 。

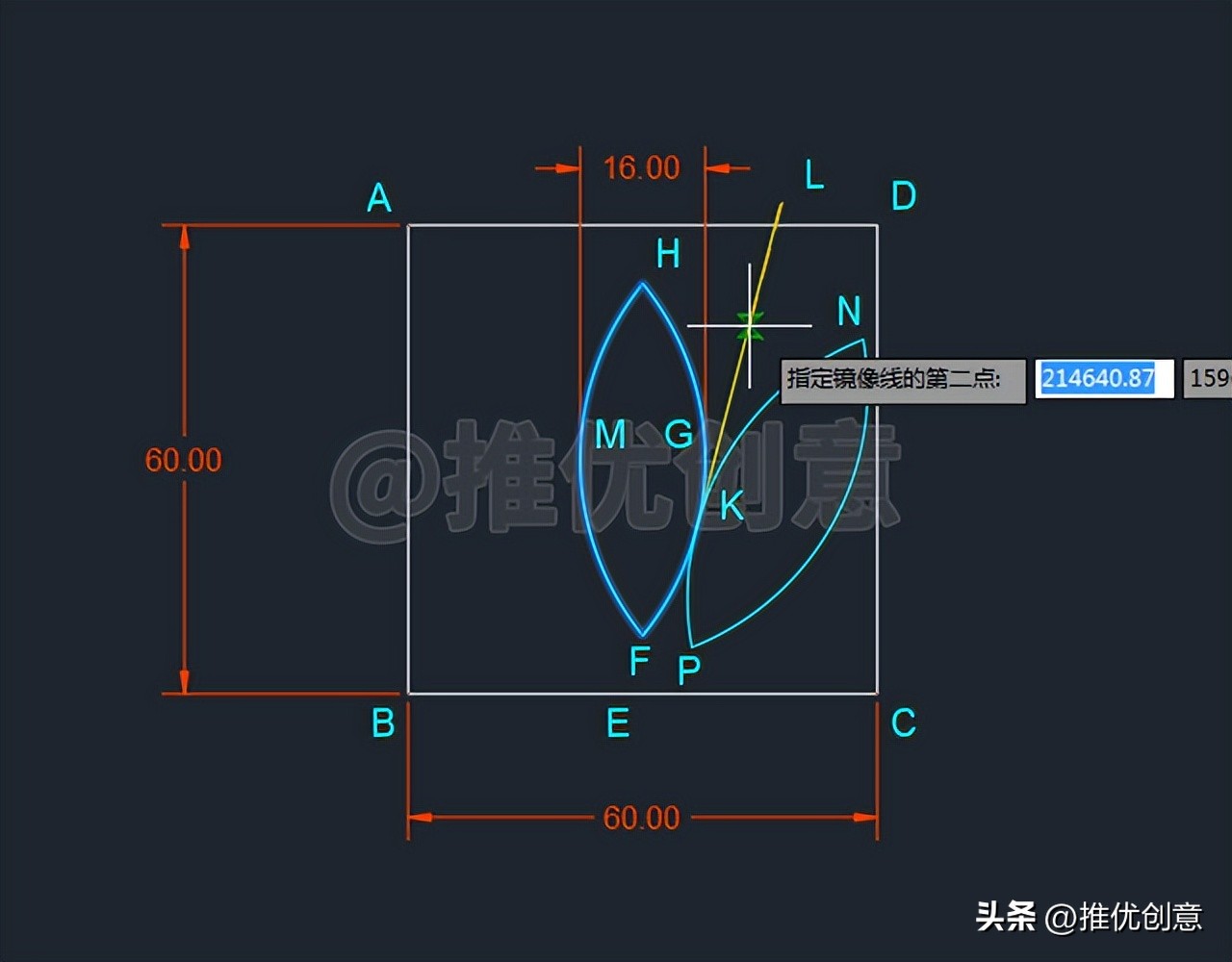

2.15、选中 青色圆弧FGH 、 青色圆弧FMH ，命令行输入“ MI ”后回车，启用“ 镜像 ”命令，以 黄色线段LK 为 镜像线 ， 镜像 完成后在 右边 得到 两条青色圆弧PN 。

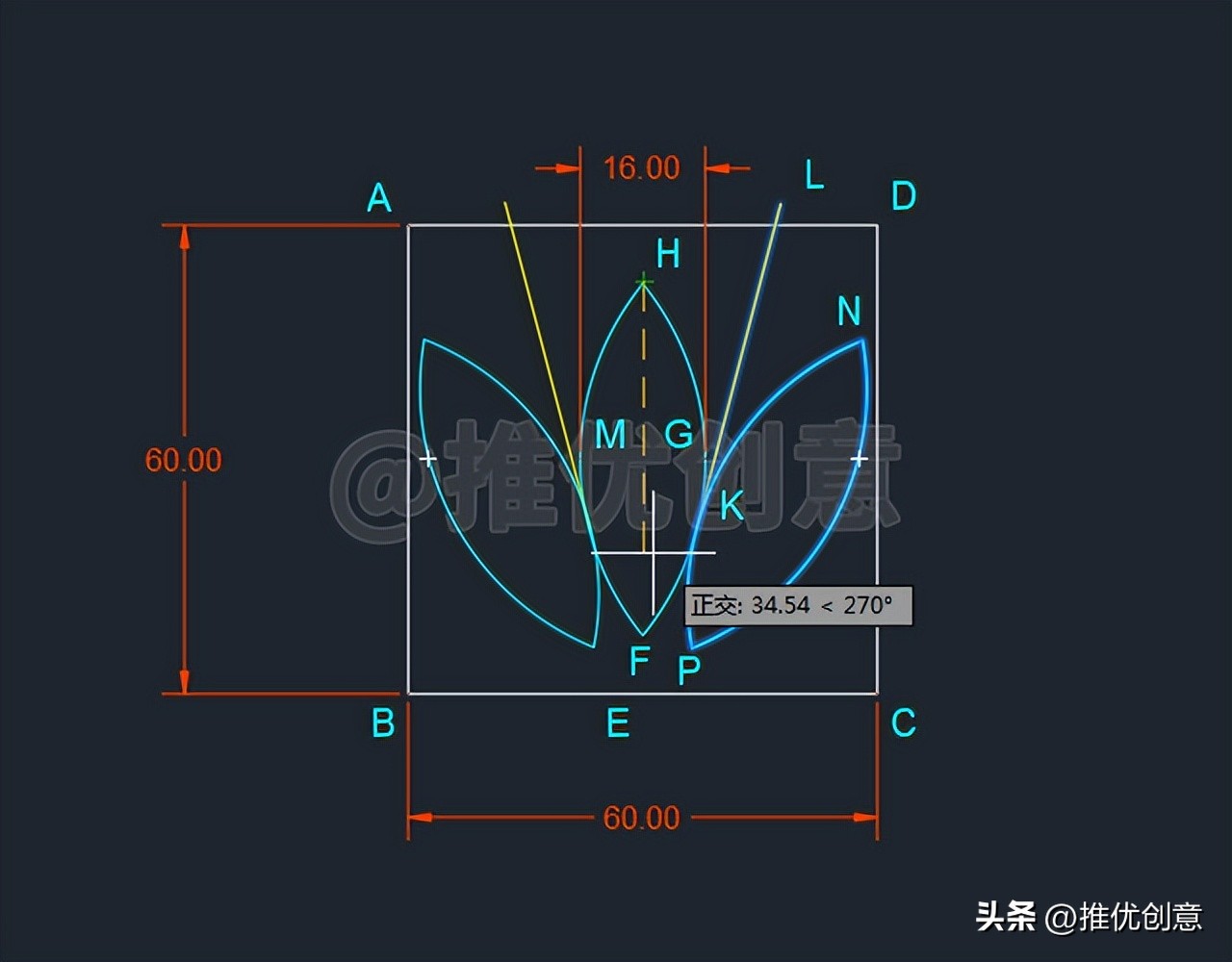

2.16、选中 黄色线段LK 、 两条青色圆弧PN ，命令行输入“ MI ”后回车，启用“ 镜像 ”命令，以 过点H的竖直线 为 镜像线 ，将 它们 镜像到 左边 。

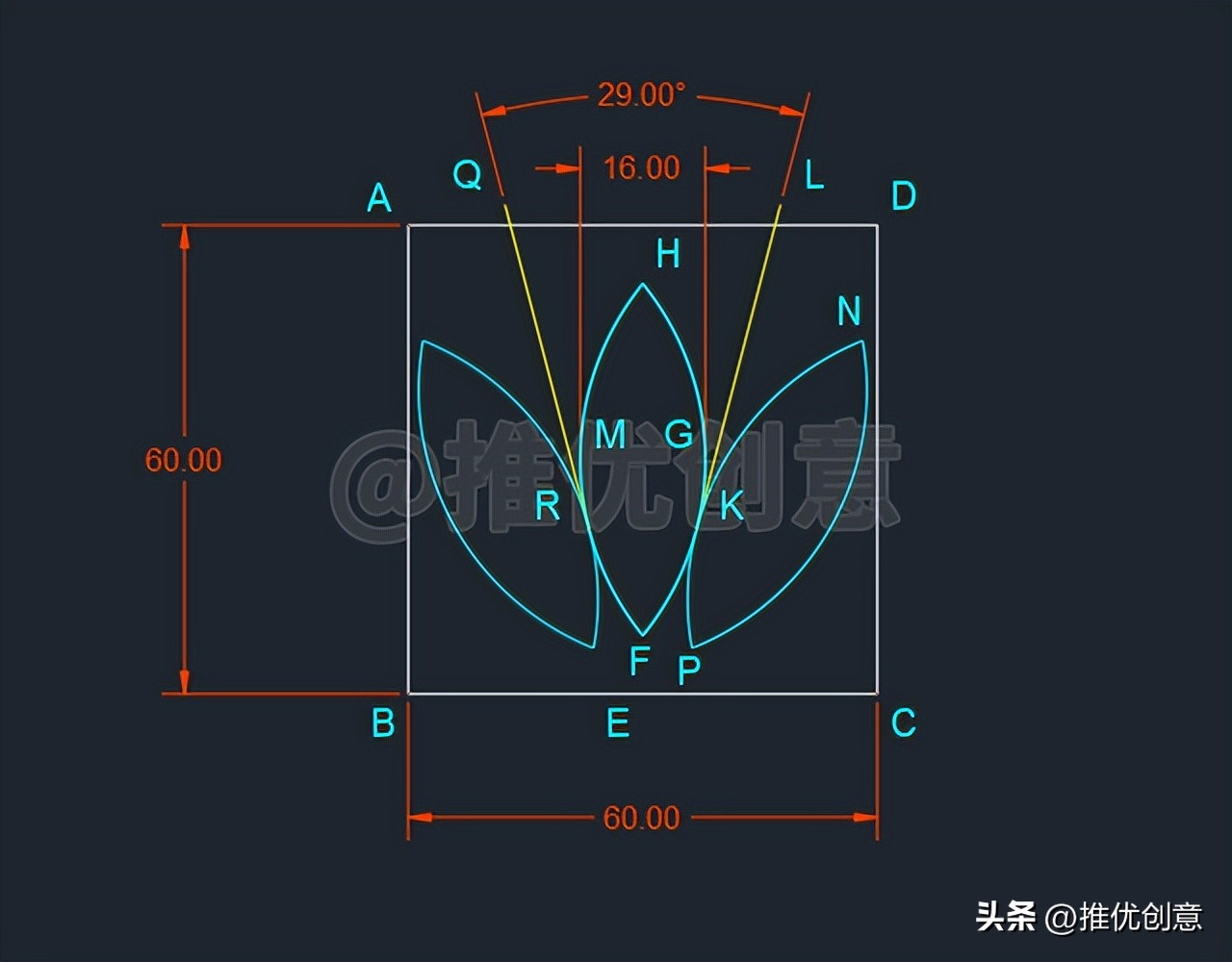

2.17、 镜像 完成后在 左边 得到 黄色线段QR 、 两条青色圆弧 。

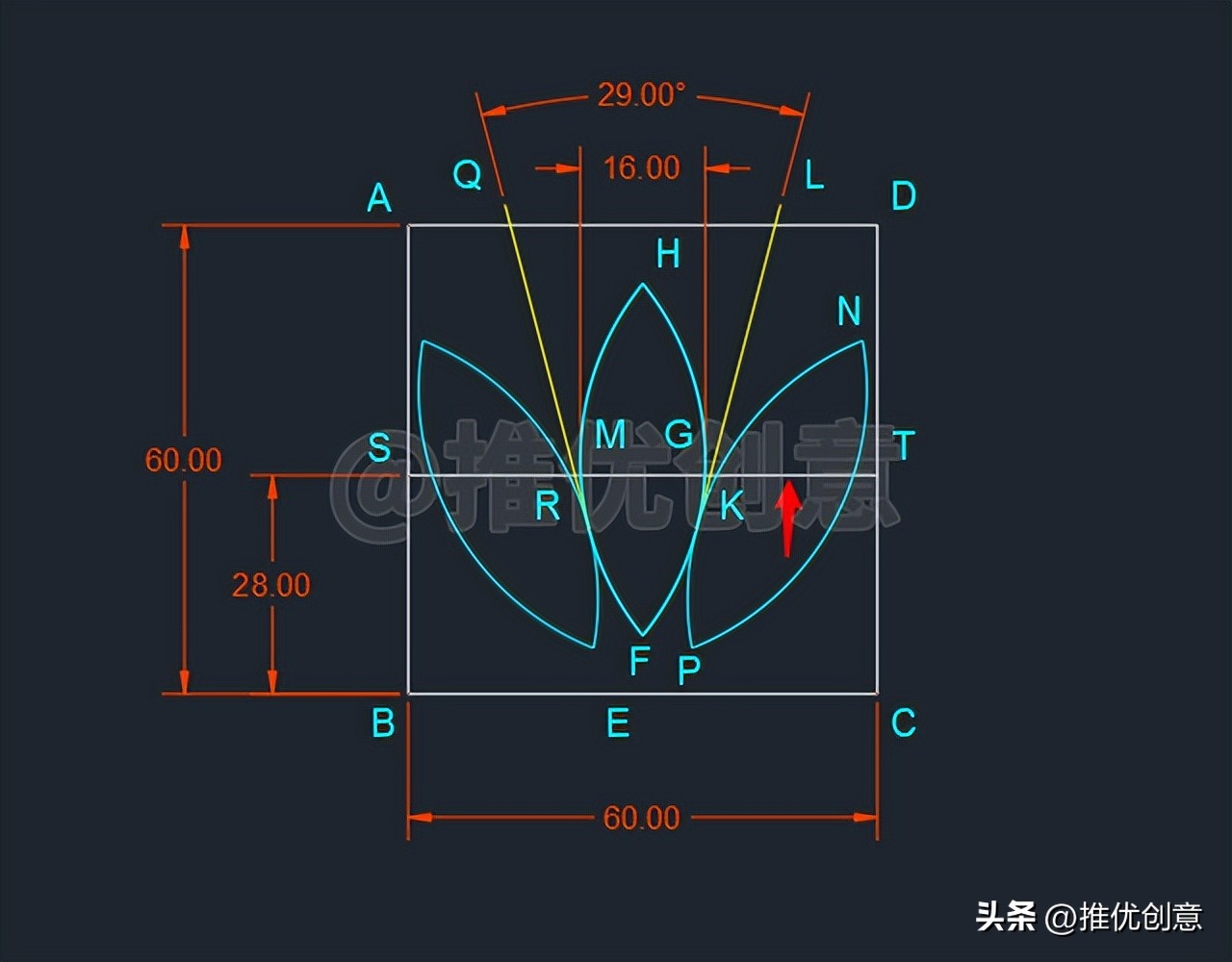

2.18、命令行输入“ O ”后回车，启用“ 偏移 ”命令，将 白色水平线段BC 向 上 偏移 28 个单位，得到一条 白色水平线段ST 。

2.19、 直接回车 ，再次启用“ 偏移 ”命令，将 白色水平线段ST 向 下 偏移 2.5 个单位，得到一条 白色水平线段 ，再次将得到的 白色水平线段 向 下 偏移 2.5 个单位，这样偏移 5 次​，完成后如下图​。

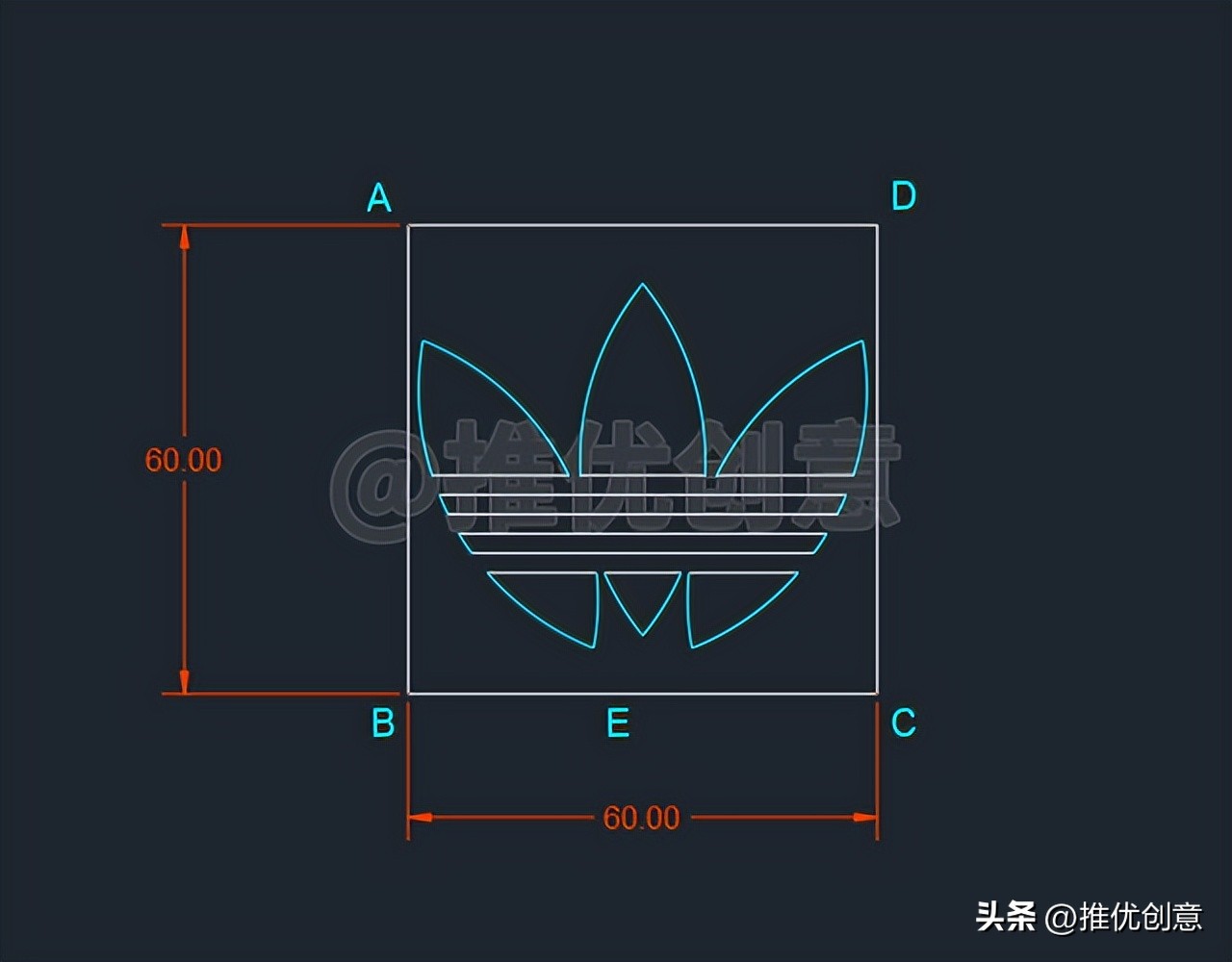

2.20、命令行输入“ TR ”后回车，启用“ 修剪 ”命令， 根据绘图需要进行修剪 ，完成后如下图。

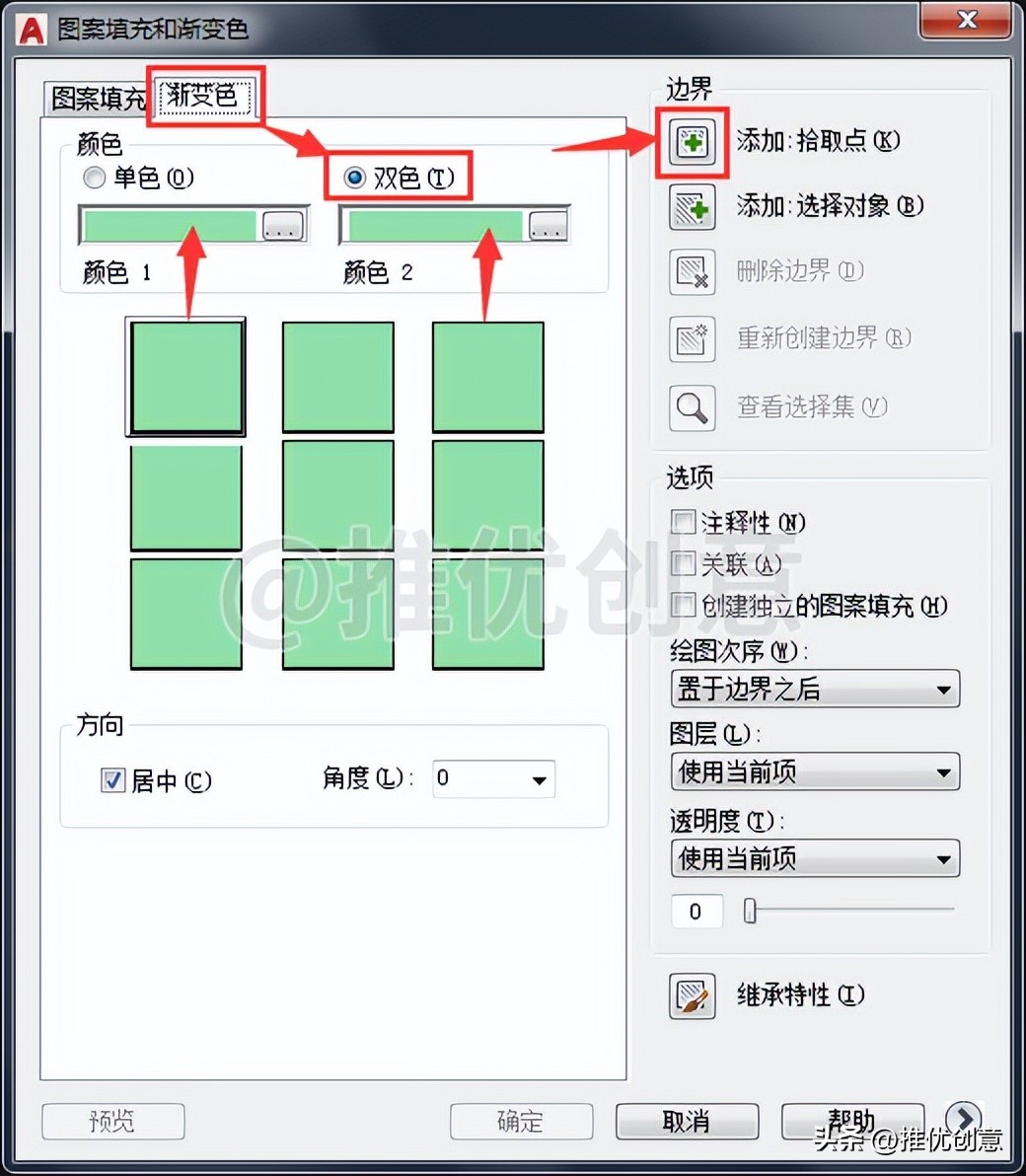

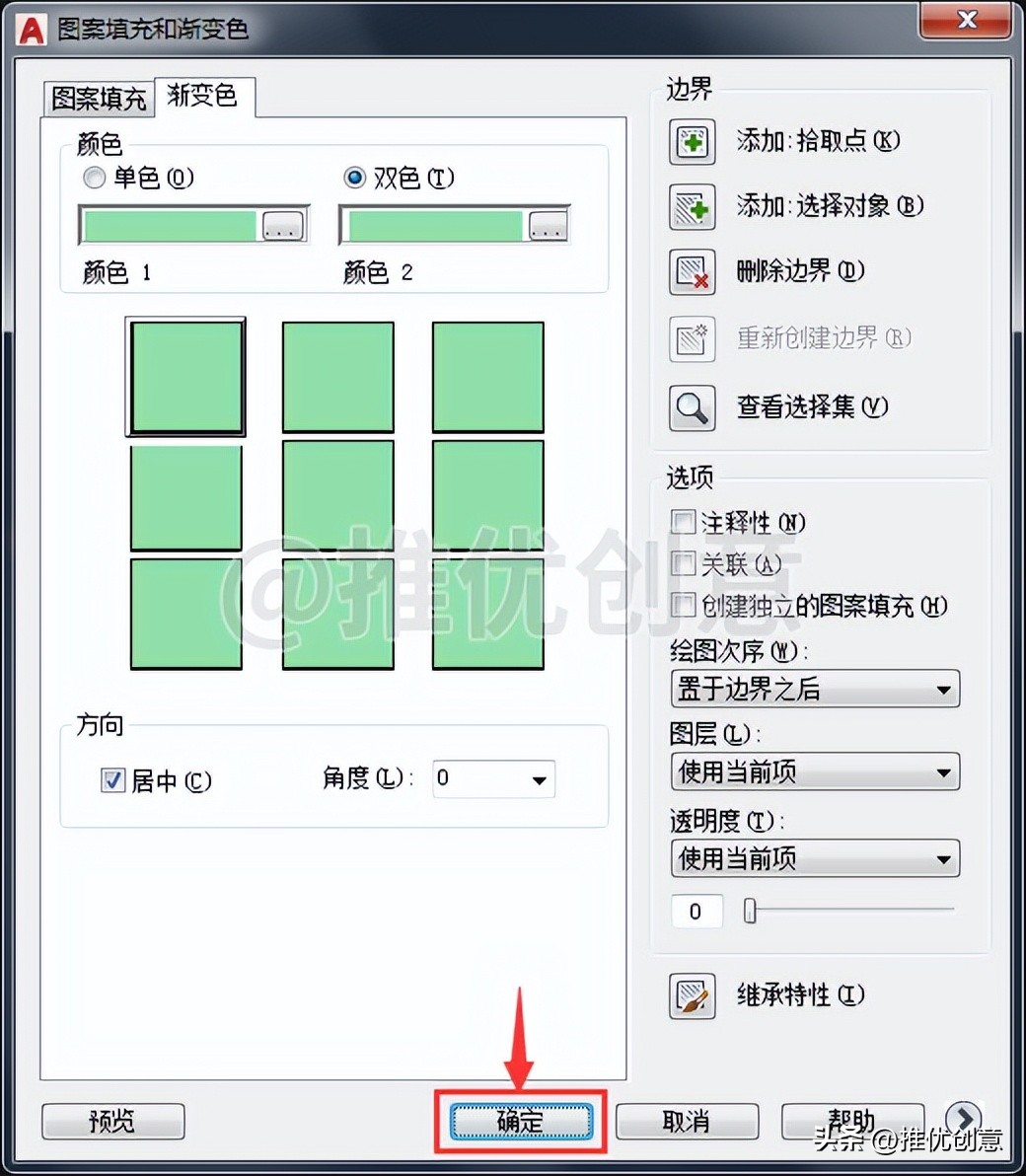

2.21、命令行输入“ H ”后回车，调出“ 图案填充和渐变色 ”对话框，点选“ 渐变色 ”选项卡，在“ 颜色 ”栏点选“ 双色 ”，将“ 颜色 1 ”设置为“ 浅绿色 ”，“ 颜色 2 ”设置为“ 浅绿色 ”，然后点击“ 添加：拾取点 ”按钮。

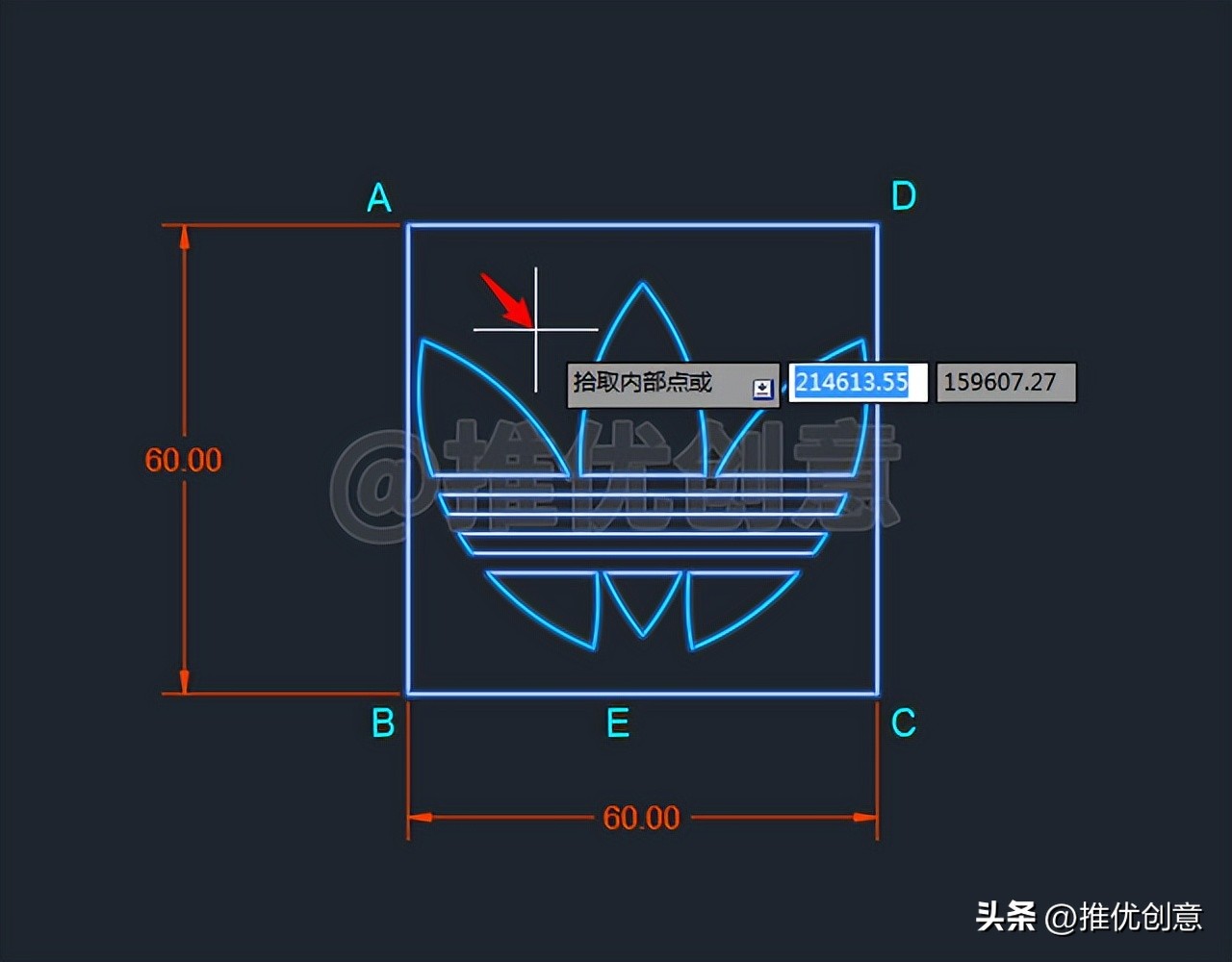

2.22、在要填充颜色的区域内部单击一下，可以预览到填充效果。

2.23、觉得填充效果没有问题后点击“确定”。

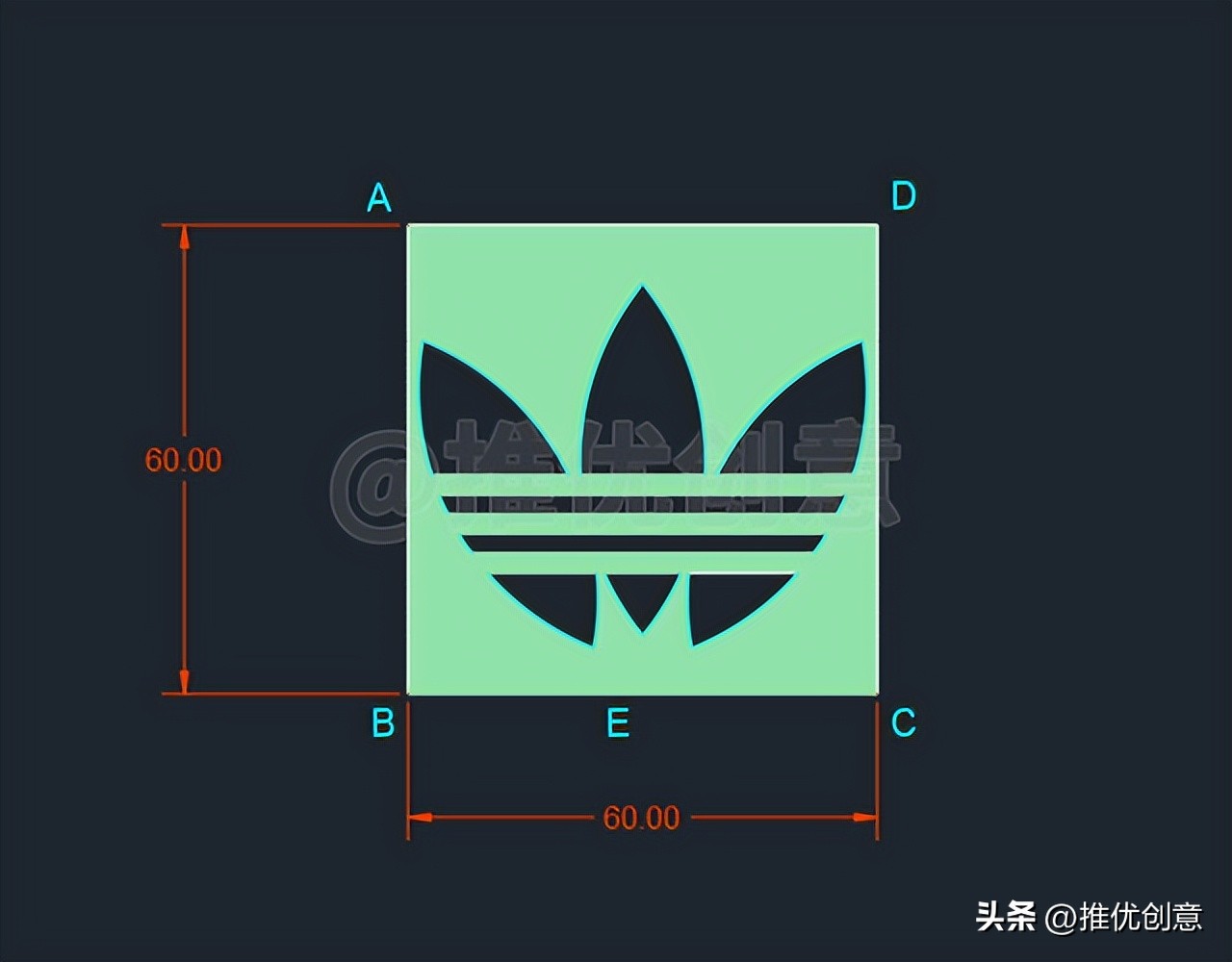

2.24、 颜色填充完成后如下图。

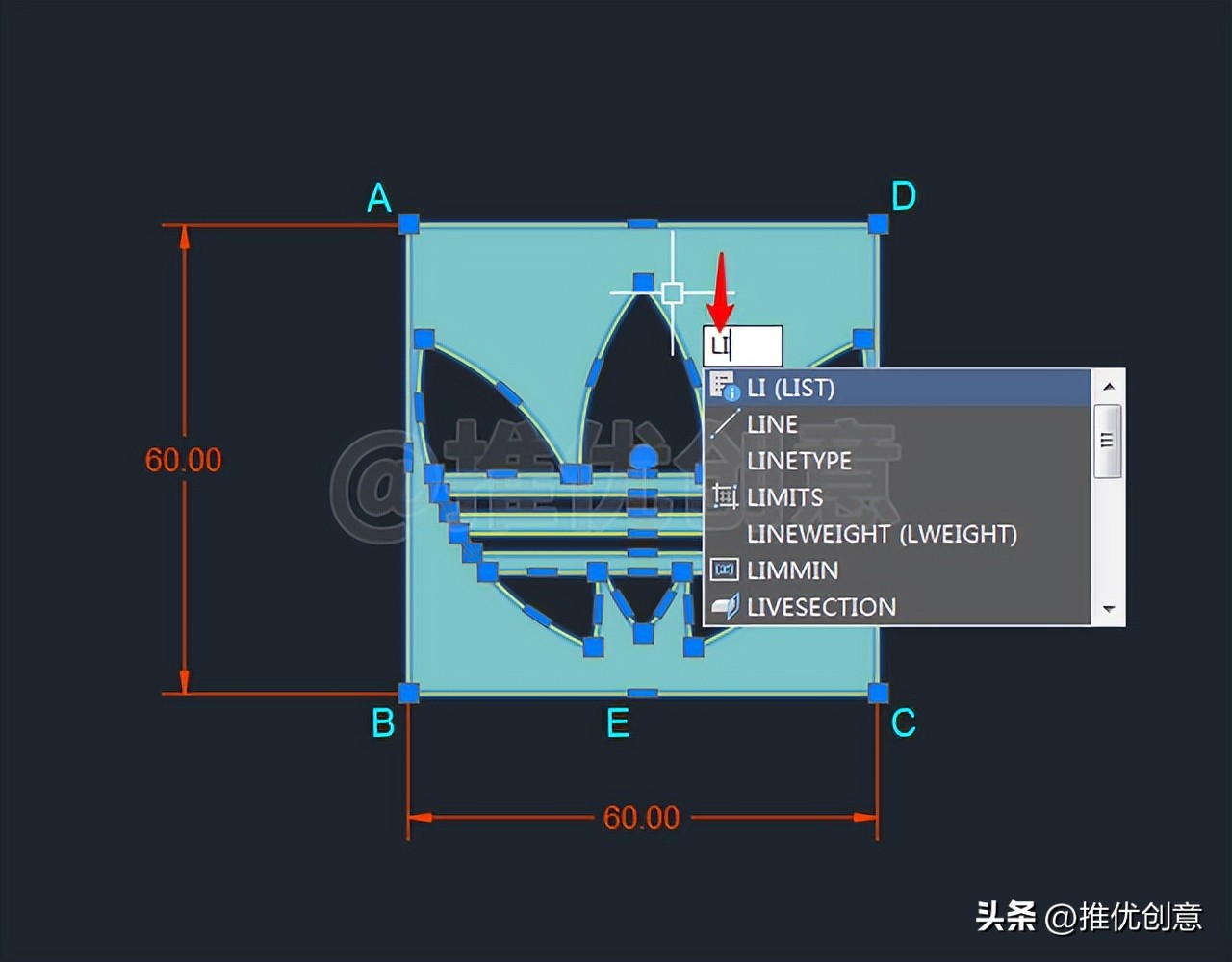

2.25、选中浅绿色填充对象，命令行输入“LI”后回车，启用“查询”命令。

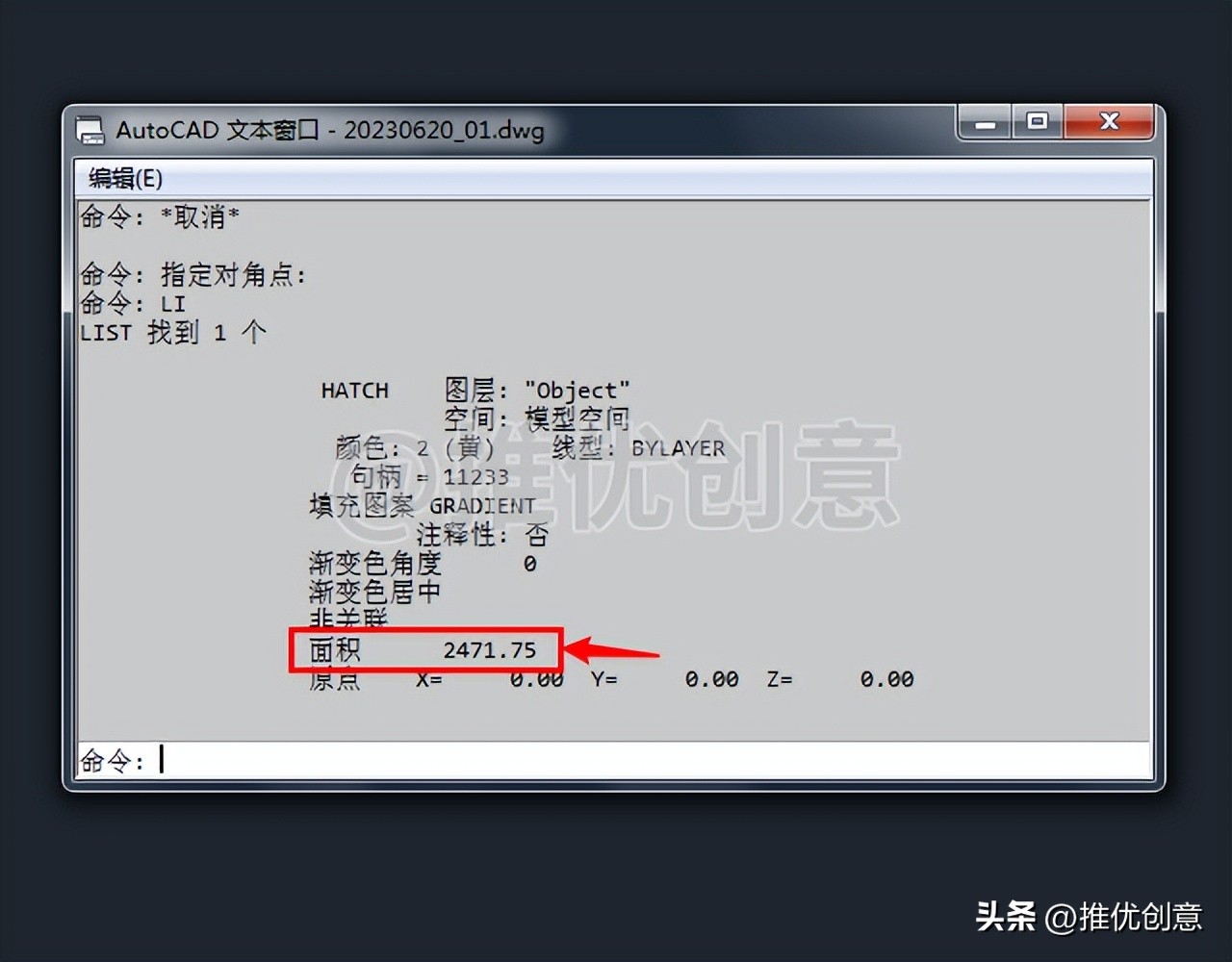

2.26、在自动弹出的“AutoCAD 文本窗口”对话框中，可以看到浅绿色填充区域的面积为“2471.75”。

至此，整幅图绘制完毕。

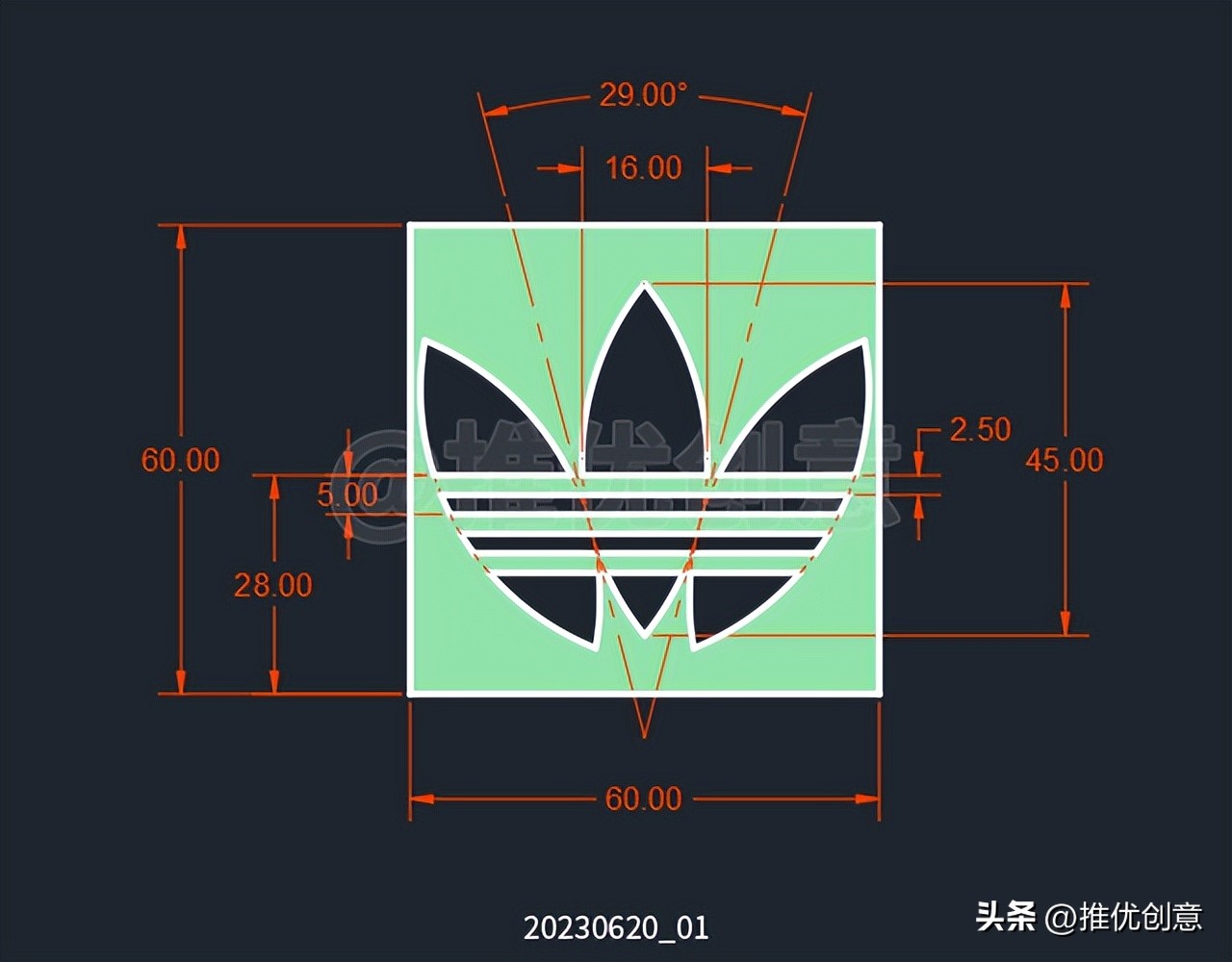

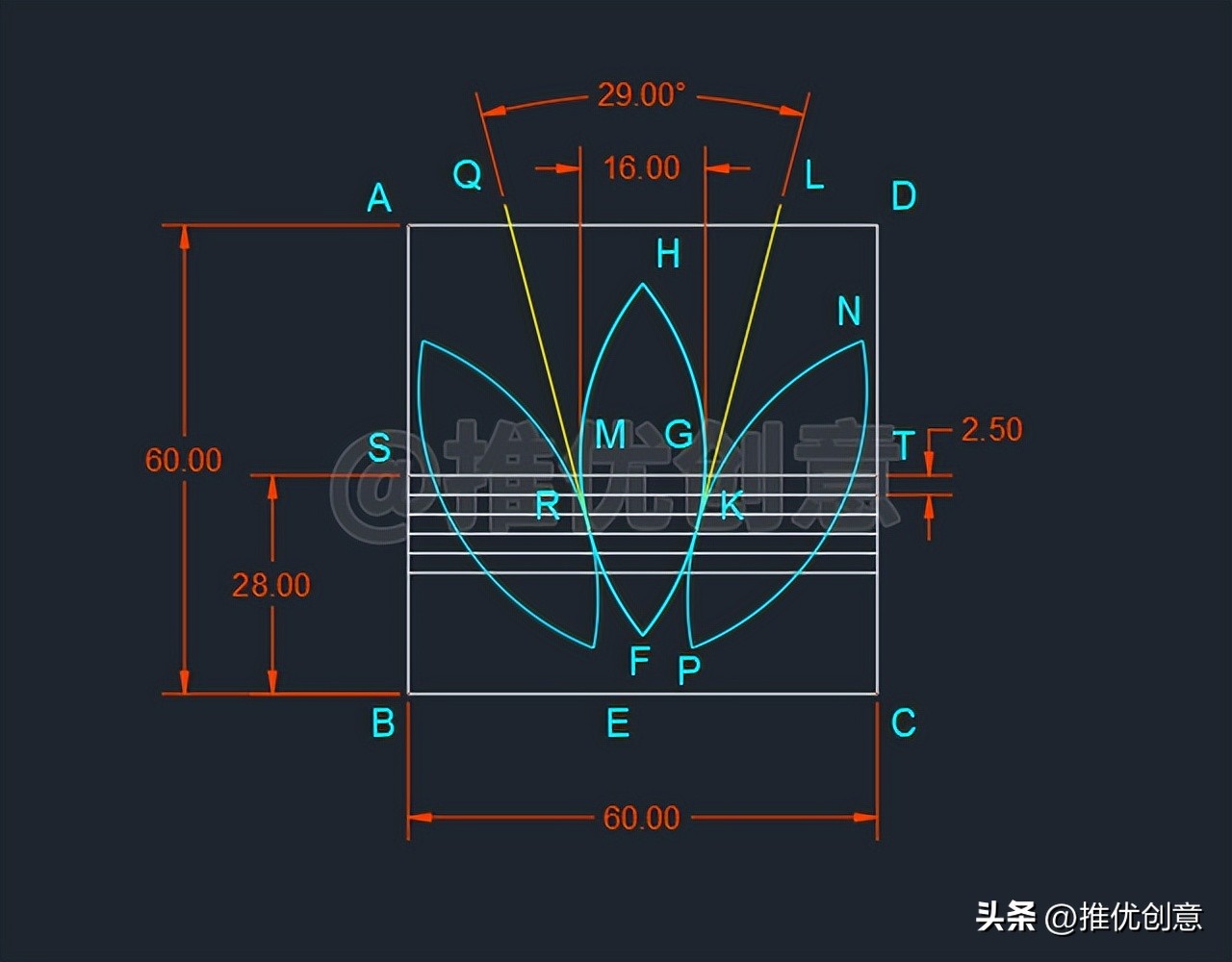

2.27、使用“ 图层 ”管理图形， 标注尺寸 ，最终完成效果见下图。
