为了抑制共模干扰，很多信号线采用差分的方式走线，在AD软件中创建差分类，并设计相应的布线规则可以很方便的进行差分布线。具体步骤如下：

1、根据元件的类型创建差分阻抗的类别，一般USB接口位90欧，网口、HDMI接口等阻抗为100欧姆。

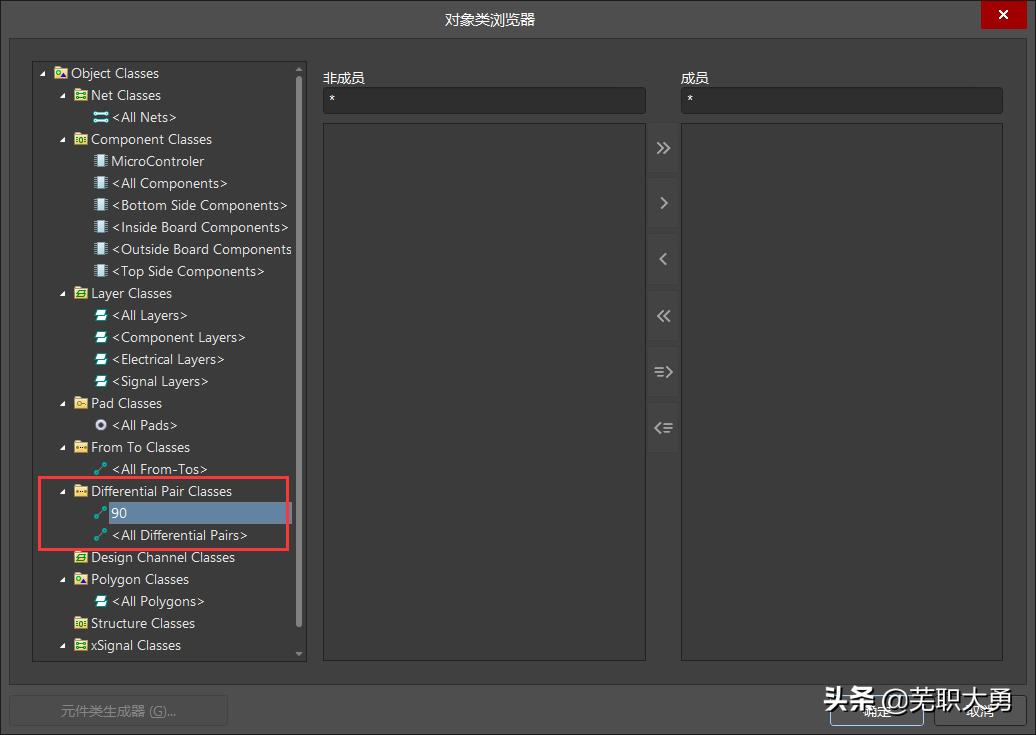

图1 创建差分类

2、添加差分差分网络

将相应的网络确定为差分对，方便后期的布线

2.1 在pcb视图下添加差分网络

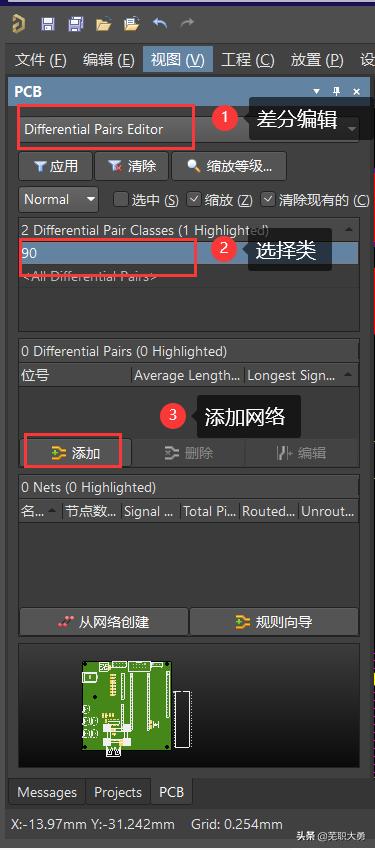

图2 添加差分网络

2.2 点击 图2中 “从网络创建“按钮

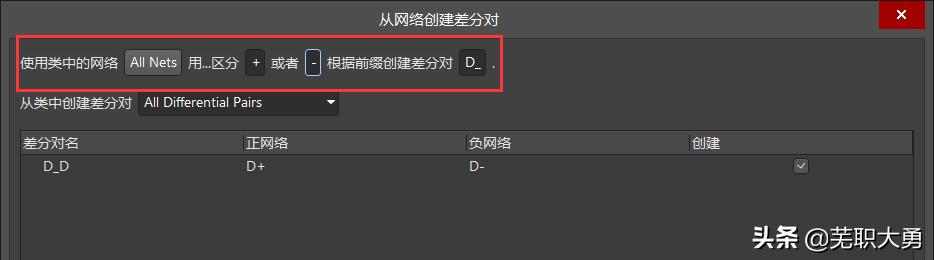

图3 通过网络创建差分对

通过网络后缀：+、-或者P、N等创建差分网络

2.3 如图3 添加网络到相应的差分对中

通过后缀、前缀匹配找到差分网络

图3 添加网络到差分对

3手动输入网络的标号

对于流水号表示的网络直接点击添加，输入网络。

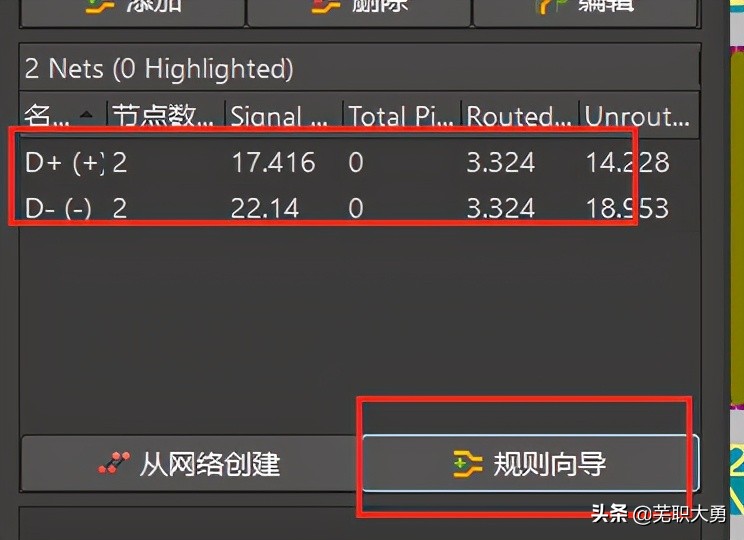

4在规则向导中对差分对的属性进行设置。

设置差分线规则

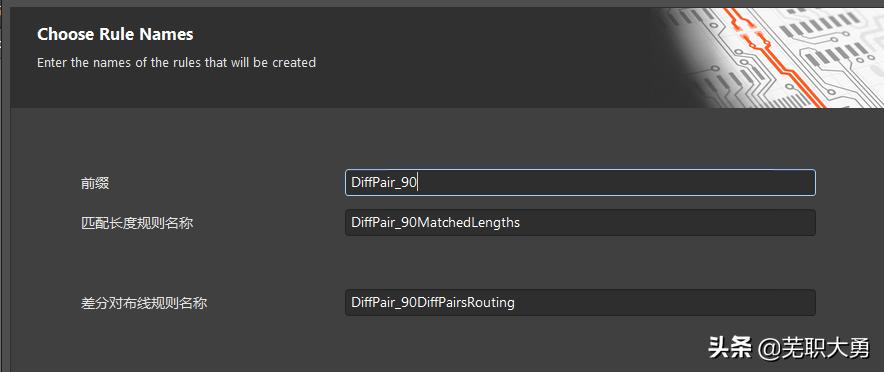

设置规则的名字

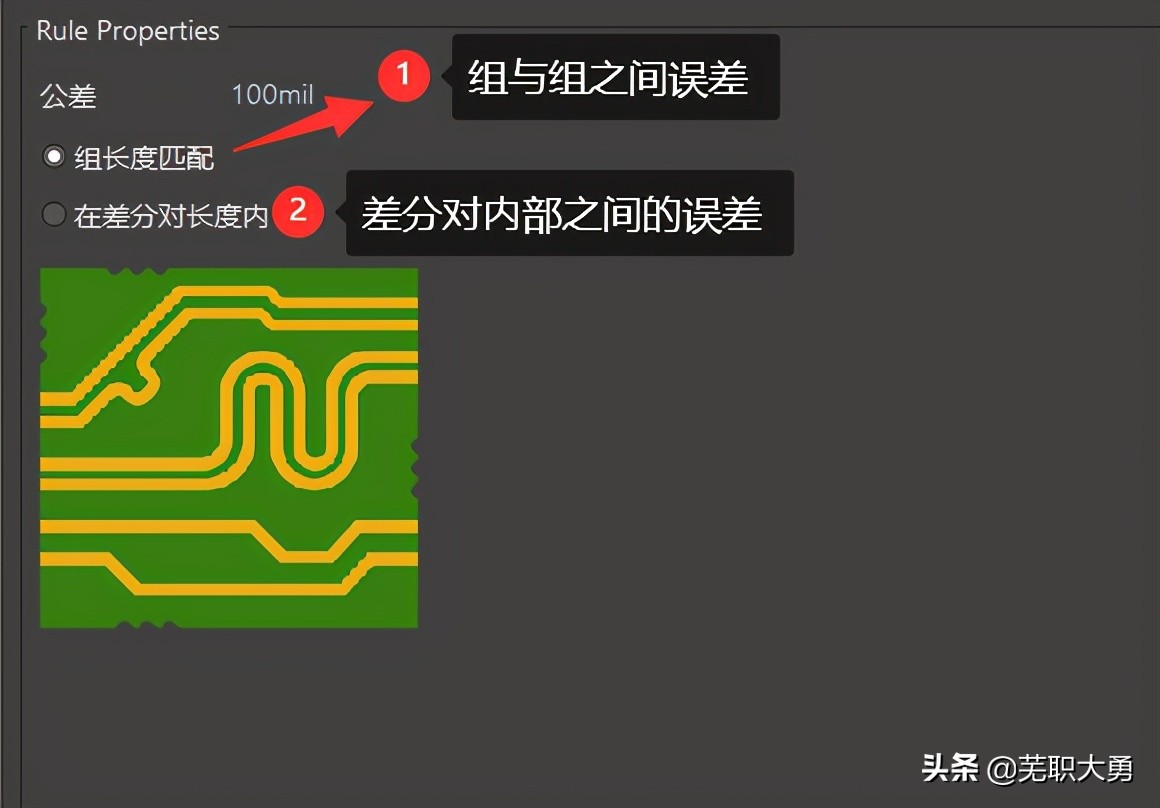

误差选择

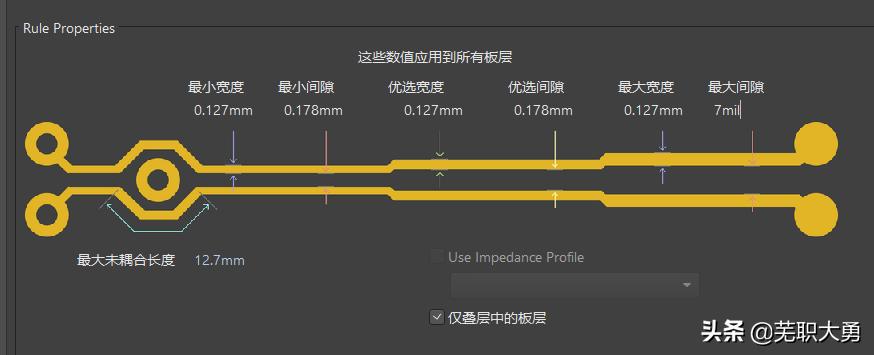

设置线宽与间距

4 工具中选择”交互式差分布线“

此时就可以开始走线了，焊盘附近的走线可以微调。

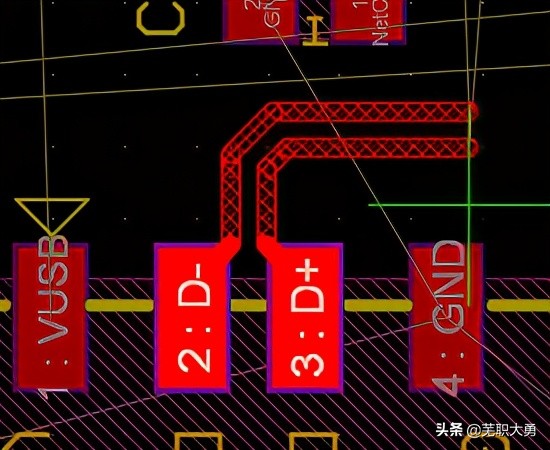

交互式差分布线
