图1 DR20 Class A / DR15 Class B 直射表: 这些仪器的外壳是相同的

一、介绍

Hukseflux DR15型直射表是一种ISO 9060光谱平坦B 级(旧ISO分类“ 一级”) 仪器。它取代了DR01、DR02和 DR03型号。DR20是一种新的A类仪器。它比DR15具有更好的温度响应。这两种仪器都提供高精度和高数据可用性，具有低偏置窗口加热功能。在相同的加热功率下，加热性能提高了4倍，偏移降低了4倍！ DR20和DR15从 5° 视角对平面接收的太阳辐射进行高精度测量。这个辐照量用W/m2表示，称为“ 直接” 太阳辐射或DNI(直接法向辐照度)。需要使用双轴跟踪器来保持仪器指向太阳。

二、特点和优势

DR20 和 DR15 优势与竞争型号相比，使用DR20 / DR15直射表具有显著优势。Hukseflux直射表提供高精度和高数据可用性，具有低偏移加热的特点。下图展示了加热器的优势。

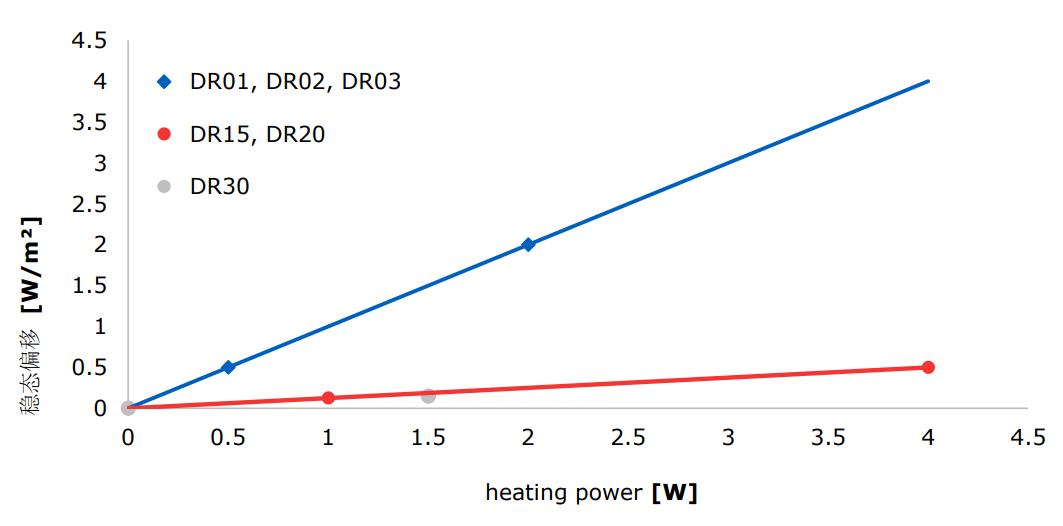

图2 新型号DR20、DR15(以及数字DR30)在加热时的偏移量相对于旧型号DR01、DR02和DR03有了很大改进。DR20和 DR15有一个12 VDC、1 W的加热器，产生的偏移可以忽略不计。在相同的加热水平下，旧型号的失调约为1 W/m2。此外，在相同的加热功率下，DR20和DR15的前窗温度比旧款高4倍。

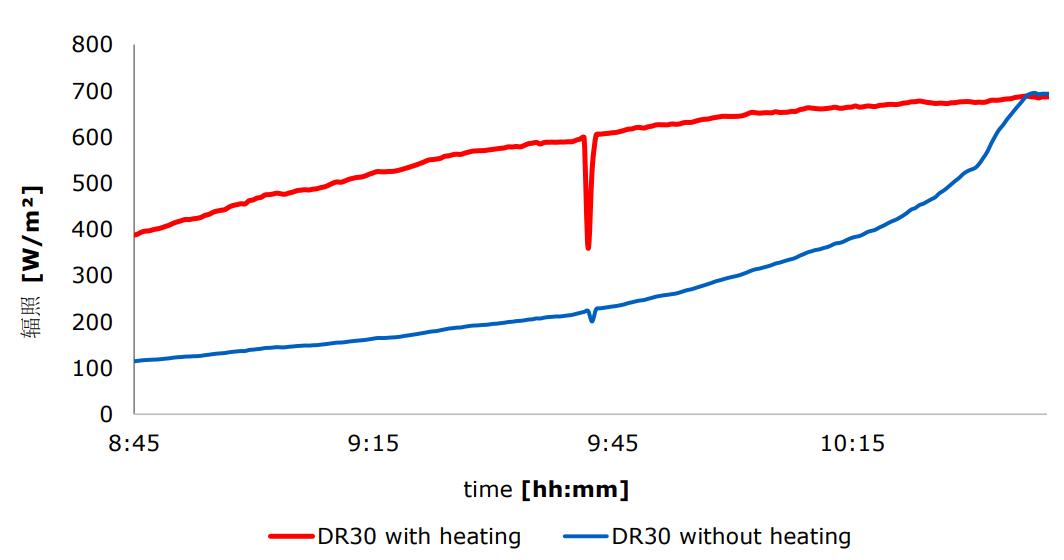

图3 在一个典型的冬季早晨，使用与DR20和DR15具有相同加热功能的DR30型，比较有加热和无加热的测量数据。未加热的DR30前窗上有露水，严重低估了入射辐照度。大约10点30分，露水蒸发了。荷兰代尔夫特实测数据。

三、设计

该直射表具有一个精细研磨和抛光的石英窗口，一个小型准直管和一个带黑色涂层的热电堆传感器。

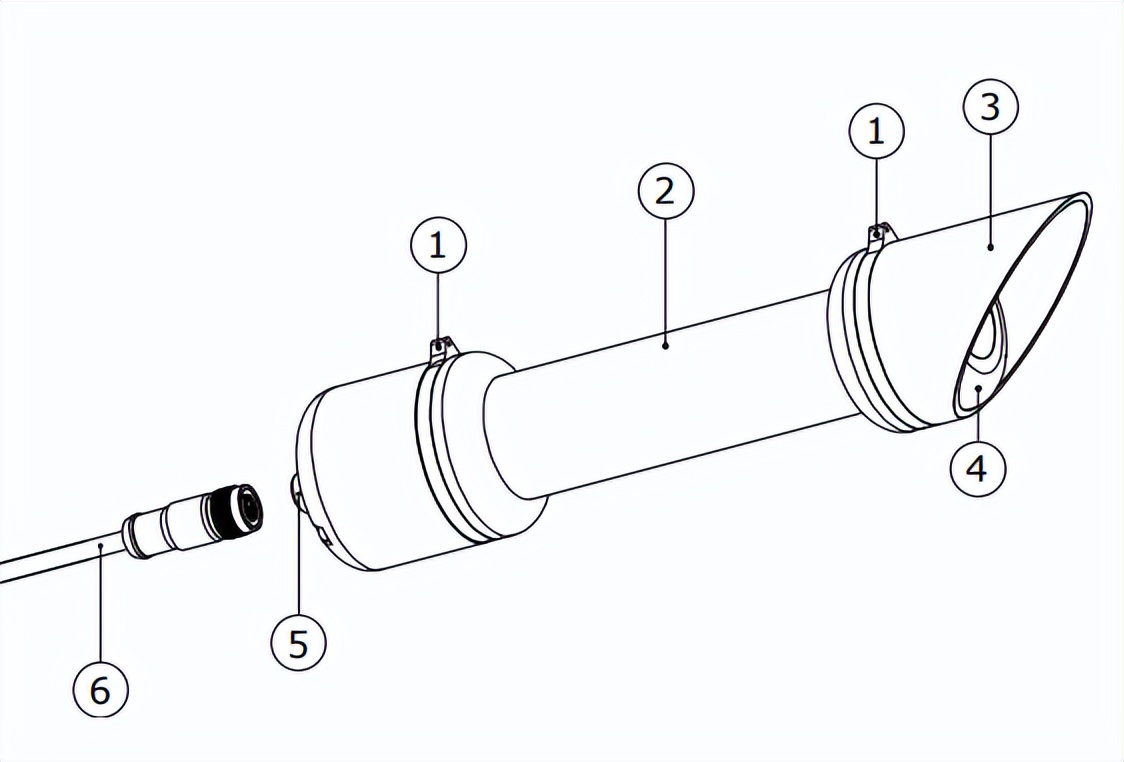

图4 DR20 / DR15视图: (1) 瞄准孔, (2) 准直管, (3) 保护帽, (4) 带加热器的窗口组件, (5) 连接器, (6) 线缆

四、规格

技术参数：

五、使用建议

• 太阳能测量 • 太阳能资源评估 • 气象网络 • 有结露和结霜问题的场地

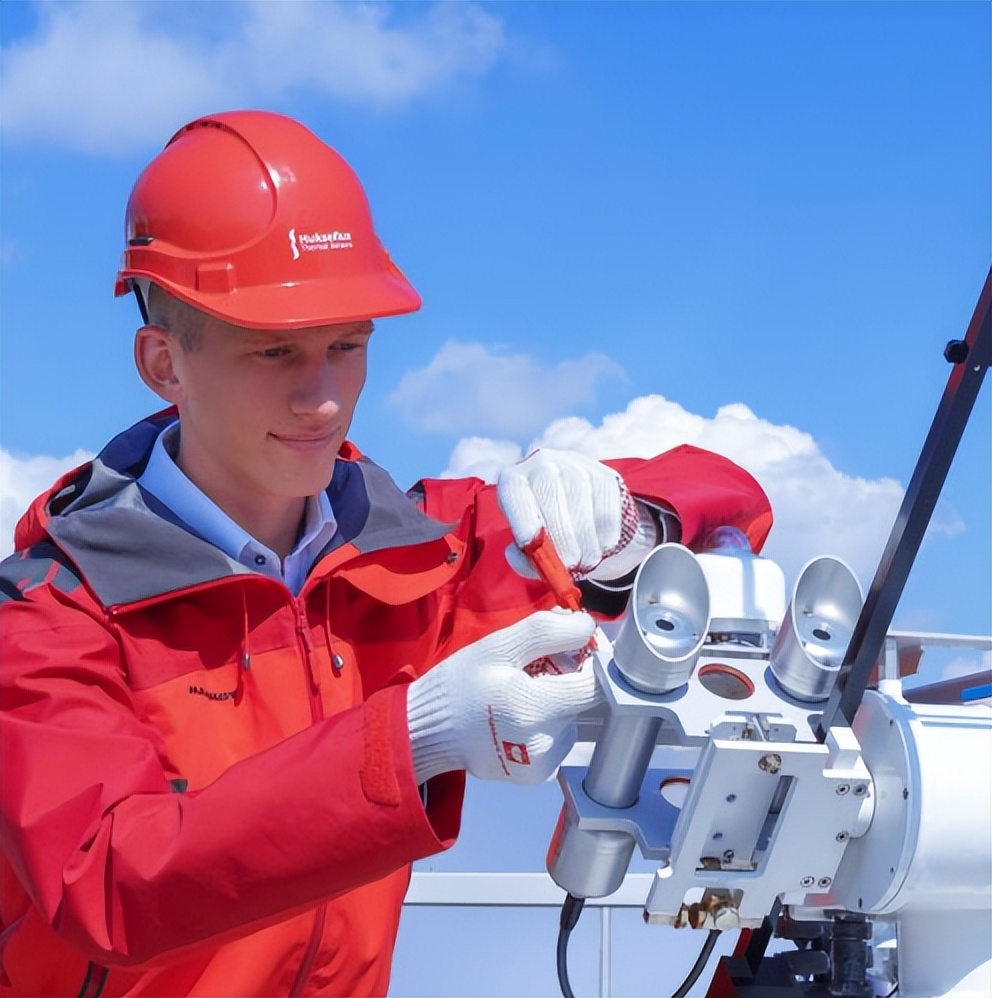

图5 加热的重要性:上图展示了DR15-A1和DR20-A1直射表的跟踪器安装。由于晨露和霜冻，非加热仪器的数据可用性在几乎所有环境中都受到影响

六、使用

直射表用于安装在跟踪器上使用。DR20-A1和DR15-A1可以直接连接到常用的数据记录系统。它们提供毫伏范围的模拟输出。

七、其他

（1）为高数据可用性而加热

通过加热前窗获得高数据可用性。这以非常低的功耗减少了露水和霜的沉积:DR20 / DR15仅需要1 W来保持其窗口无露水和霜。

（2）测试证书

按照ISO 9060 *级A**分类的要求，每个DR20都提供有单个仪器的测试结果: • 灵敏度 • 响应时间 • 温度响应

DR15证书仅包括灵敏度和响应时间。

（3）不确定度评估

室外条件下测量的不确定性取决于许多因素。不确定度评估指南(根据“测量不确定度表示指南”或GUM)可在我 们的手册中找到。我们提供电子表格来帮助您评估测量的不确定度。

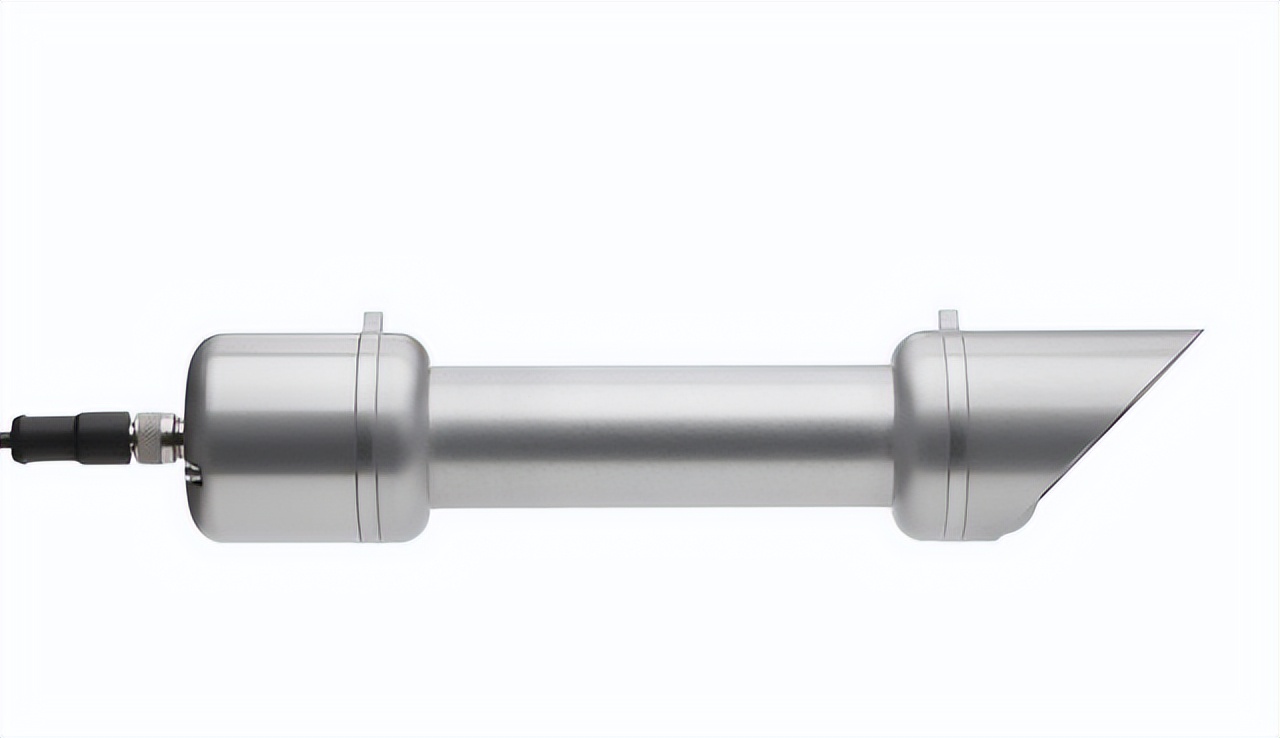

图6 DR20 / DR15 直射表侧视图

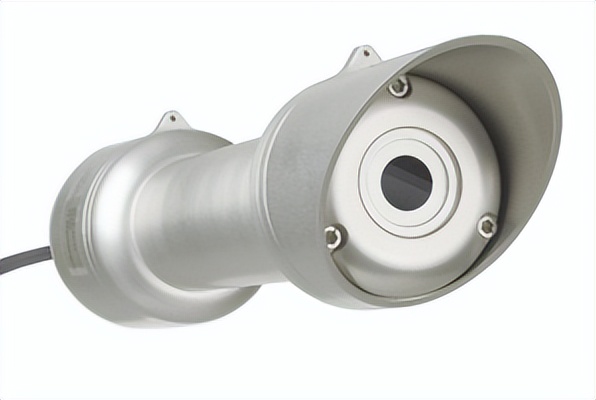

图7 DR20 / DR15 直射表主视图

八、另请见

• DR30-D1数字直射表，带加热、内部倾斜传感器和 湿度测量
