建模步骤

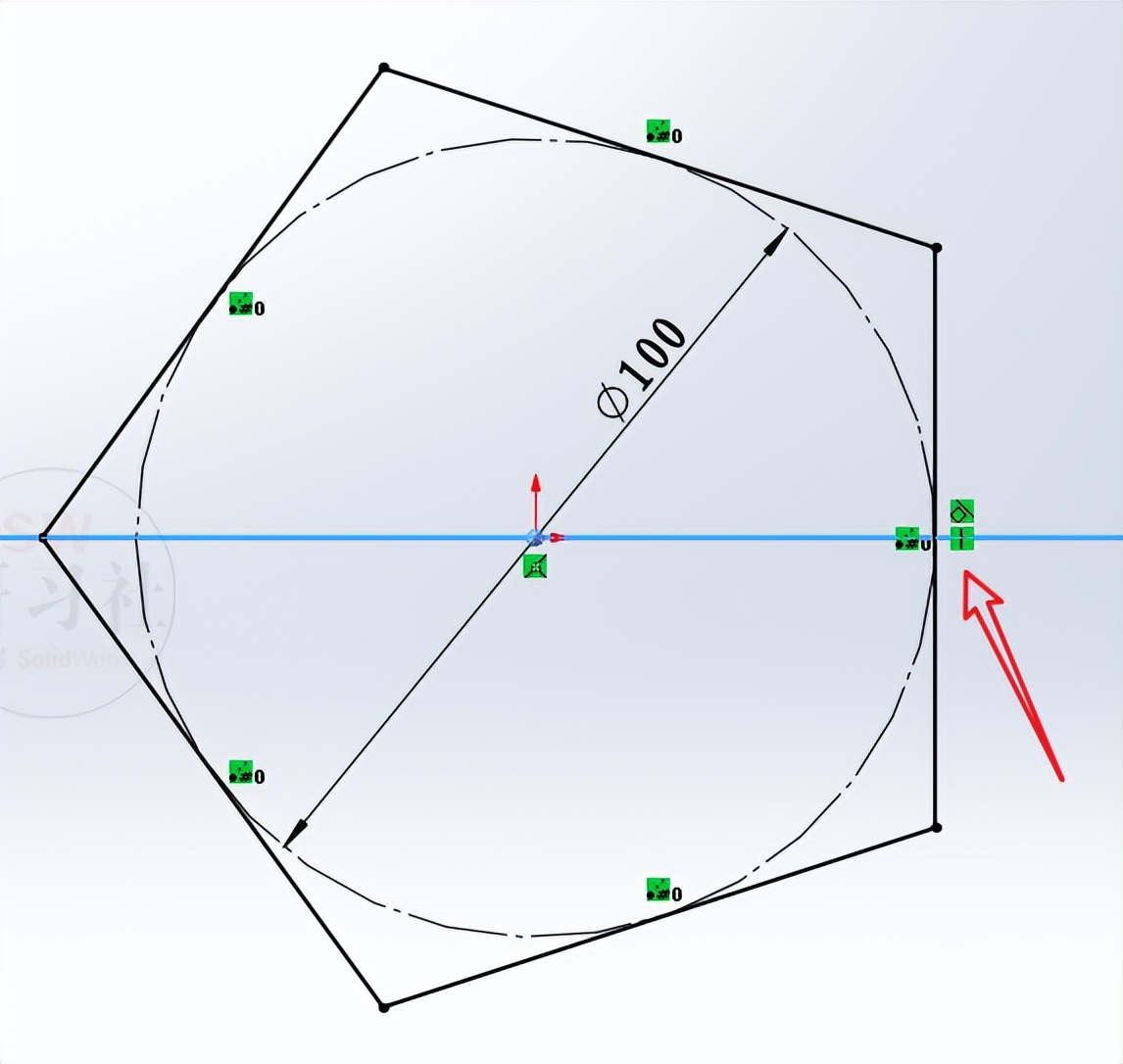

【上视基准面】画五边形，右侧直线添加：竖直几何关系。（这样与它相邻的六边形刚好在前视基准面上）
来源于SolidWorks研习社

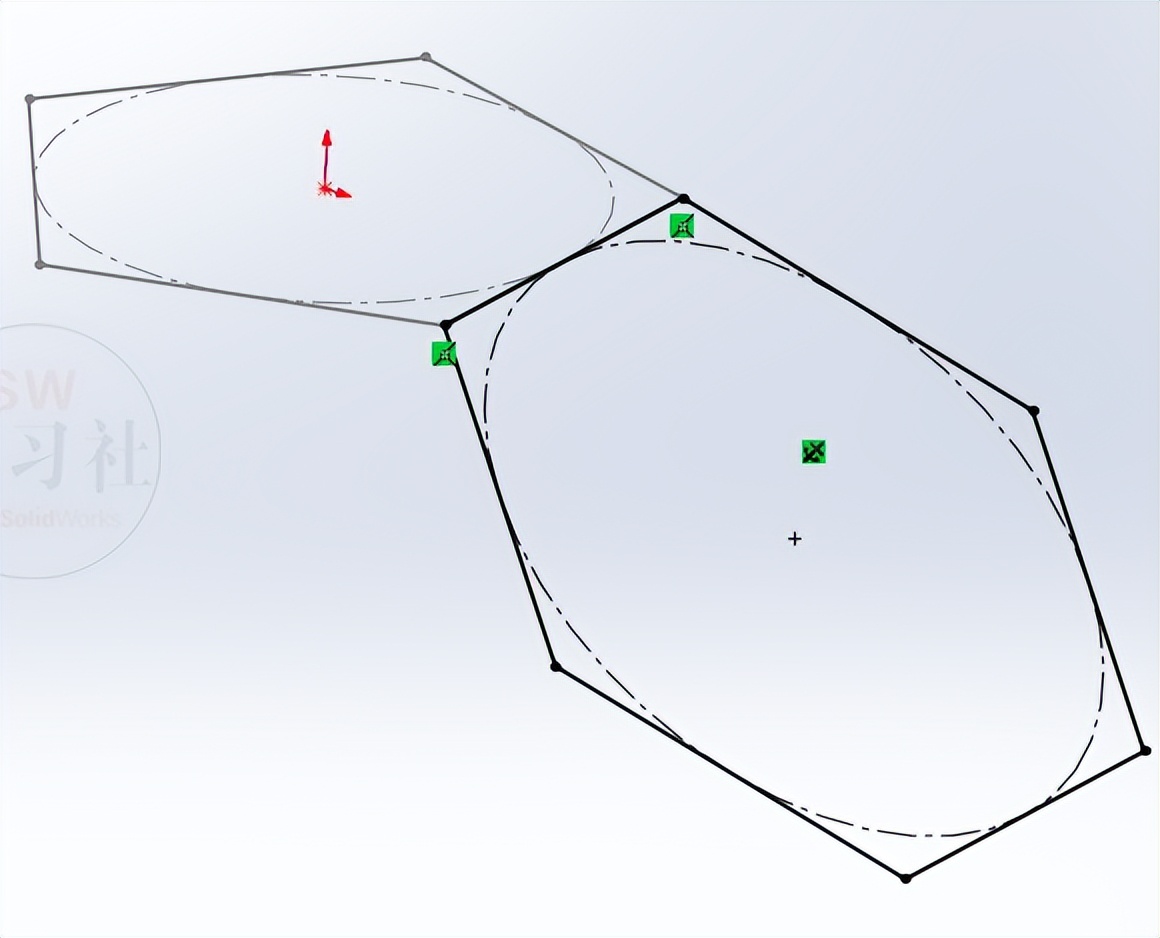

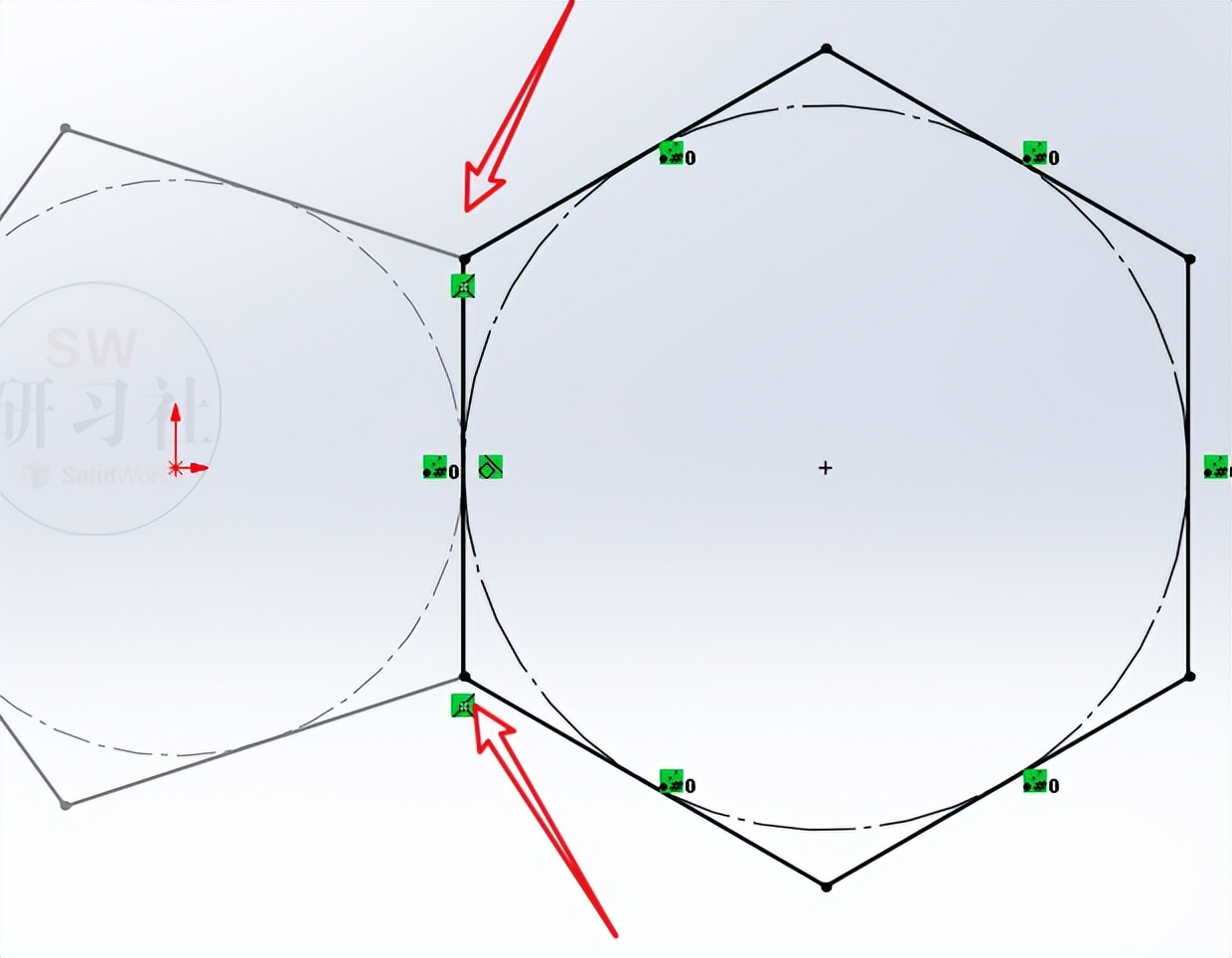

【上视基准面】再画一个草图：六边形，添加：重合。
来源于SolidWorks研习社

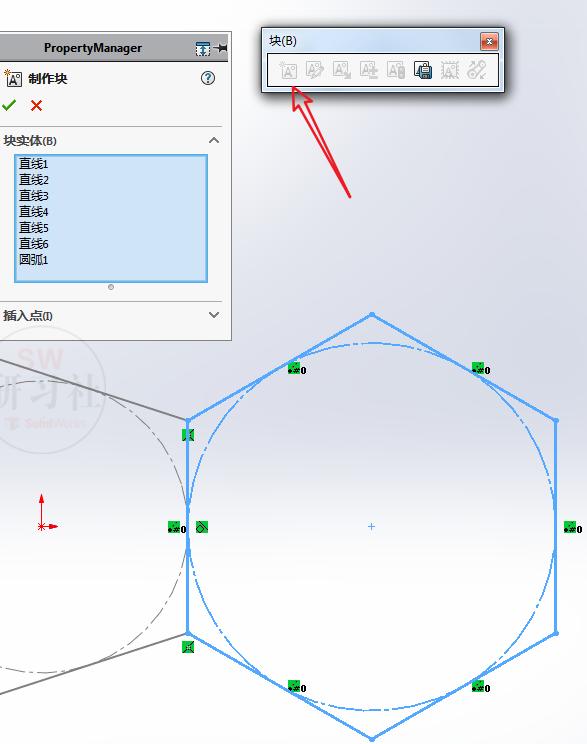

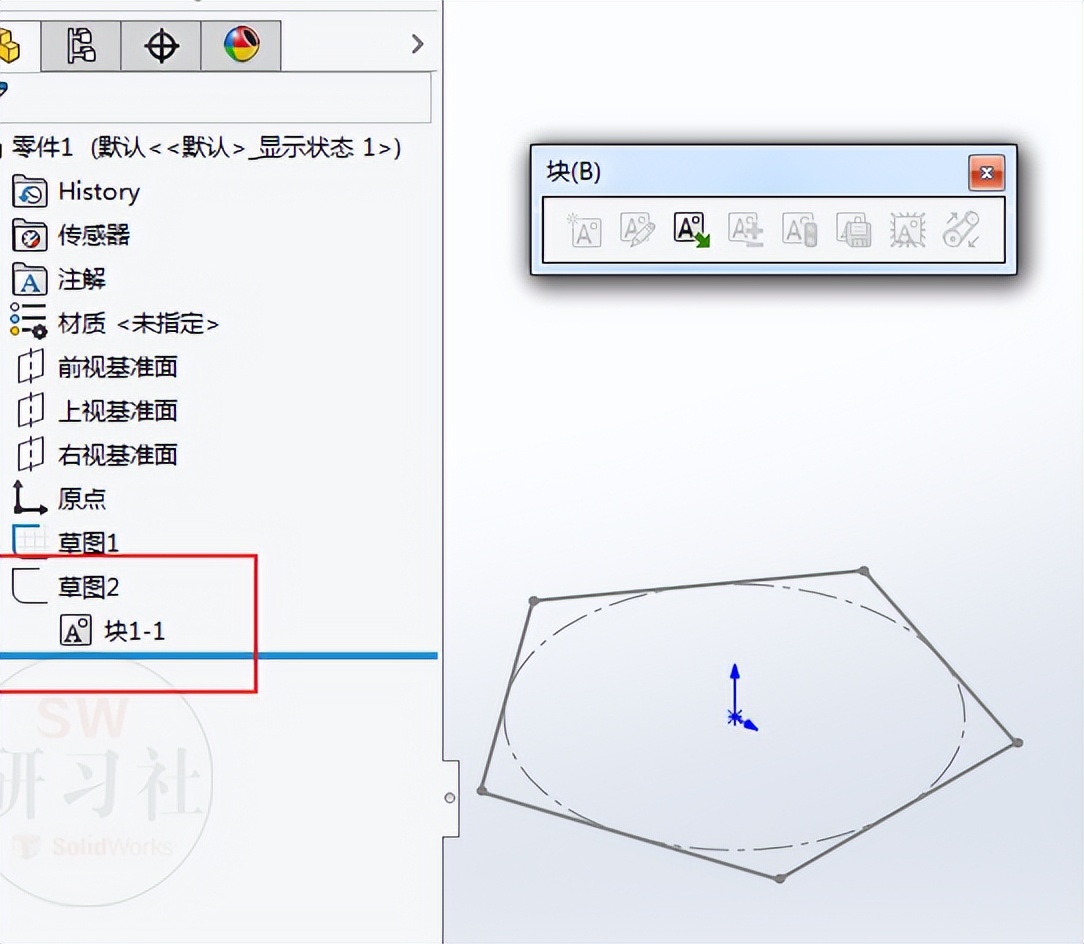

【制作块】选择六边形。
来源于SolidWorks研习社
隐藏草图2
来源于SolidWorks研习社

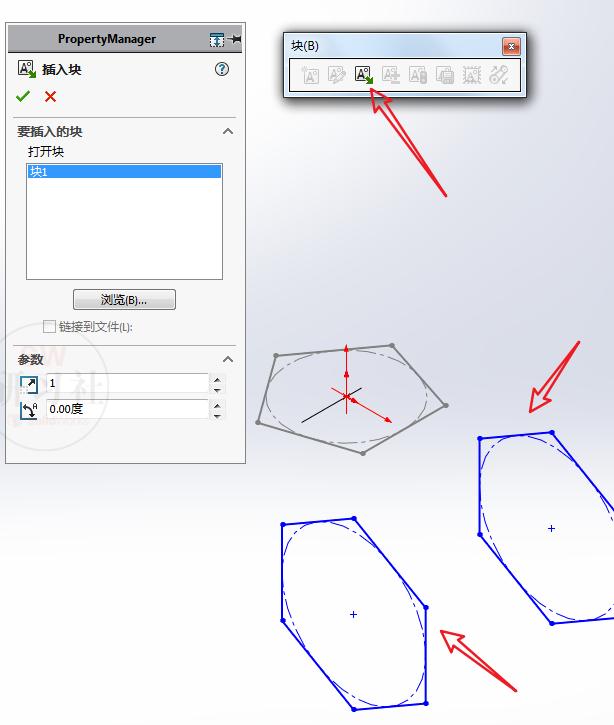

【3D草图】-【插入块】插入2个六边形【块】。
来源于SolidWorks研习社

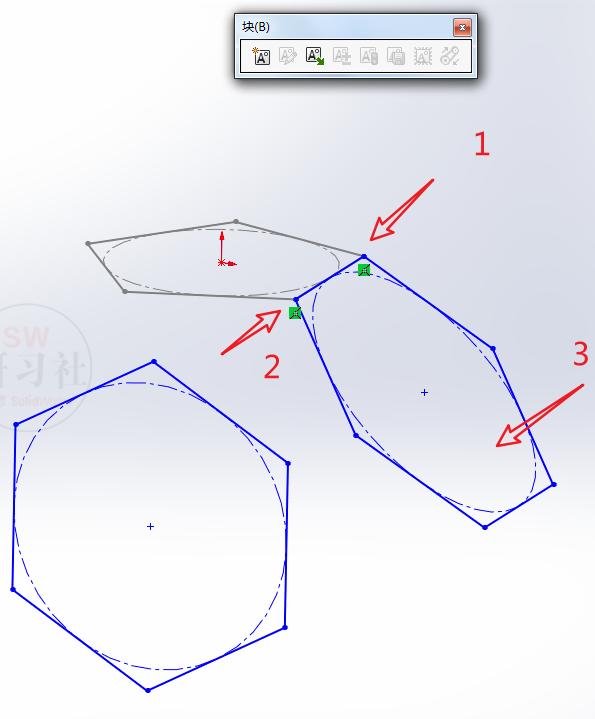

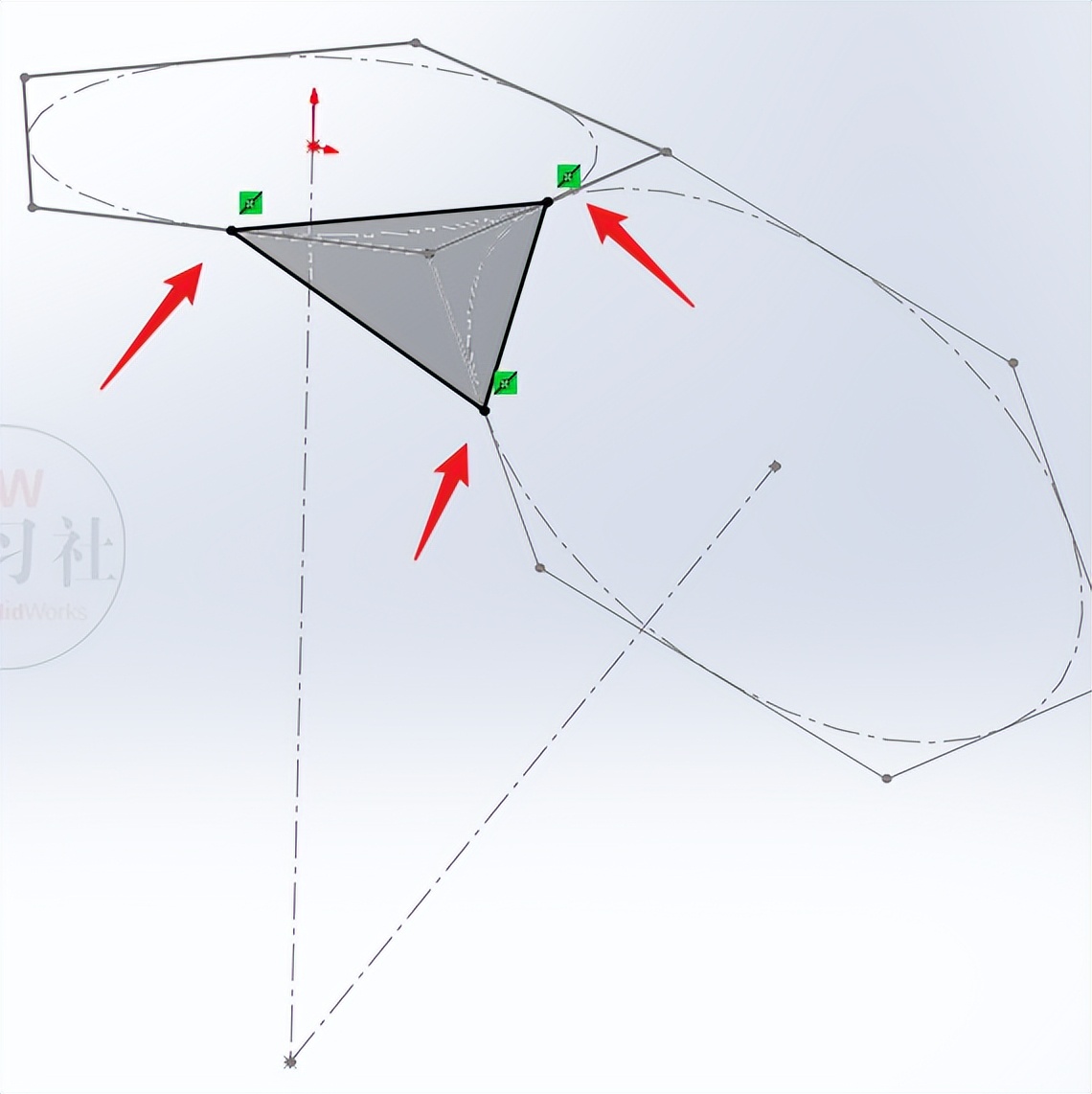

两个端点添加：重合。
来源于SolidWorks研习社

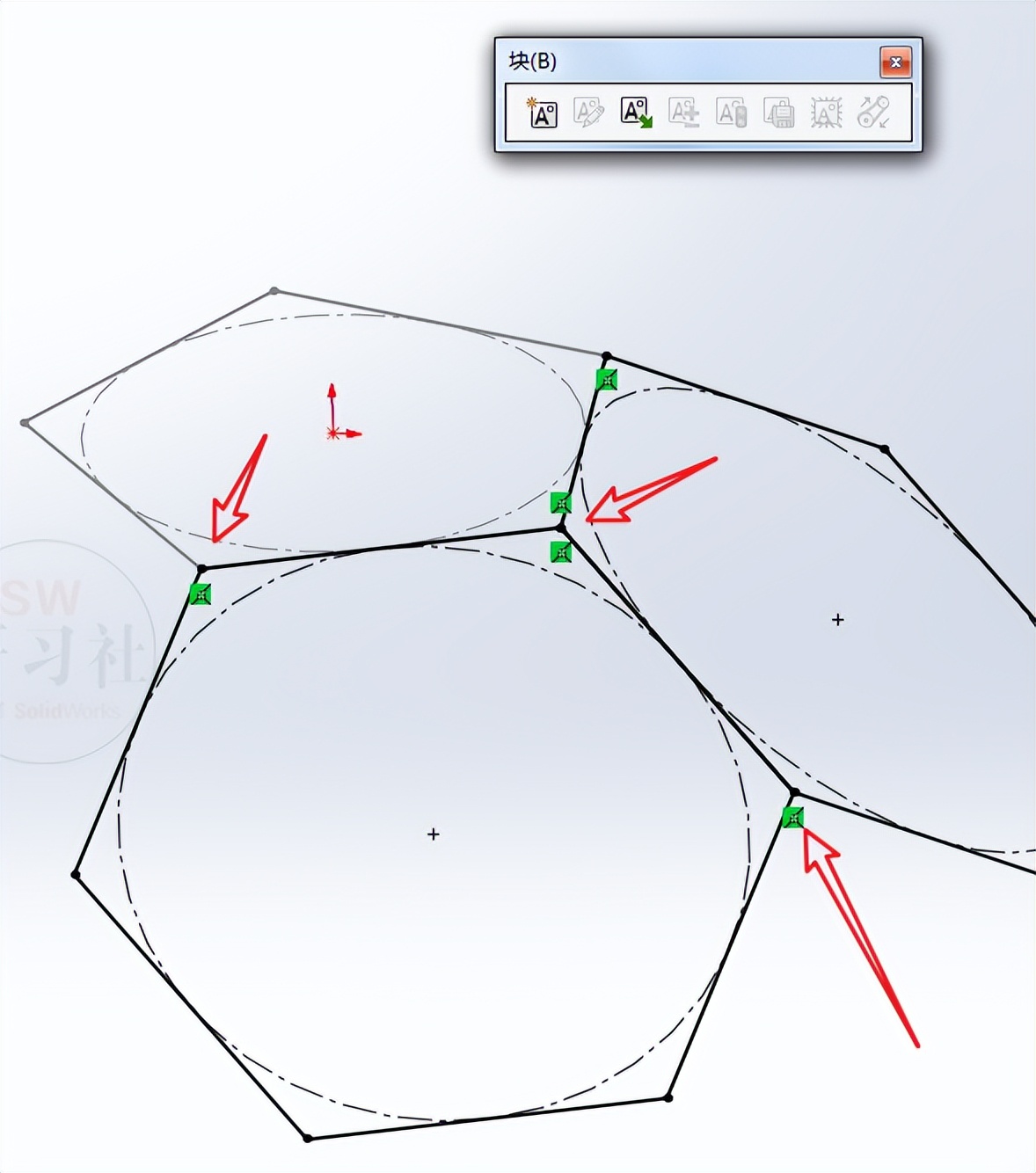

再添加3个重合，草图块完全定义。
来源于SolidWorks研习社

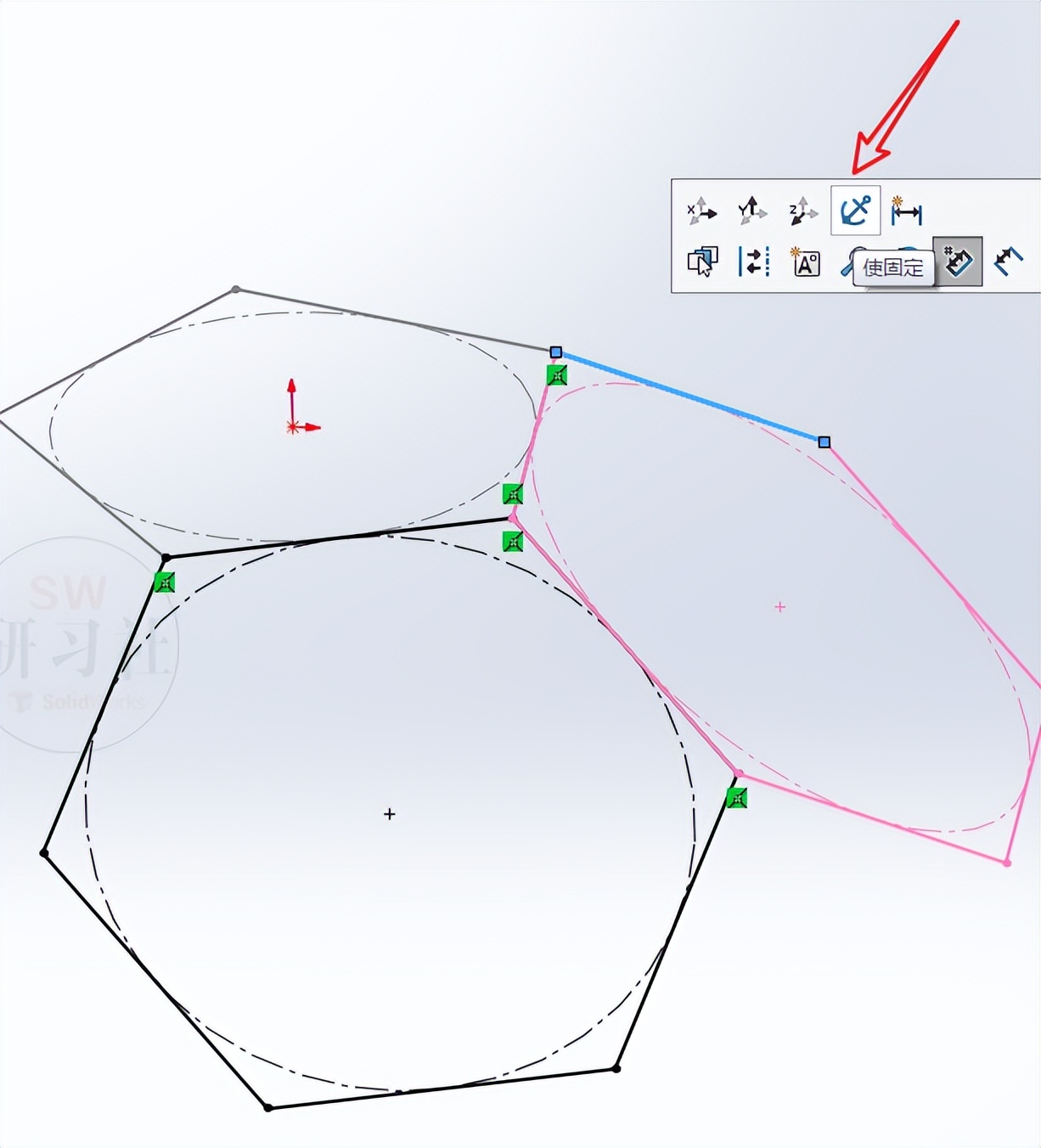

选择右侧的块添加：使固定。
来源于SolidWorks研习社
删除左侧的块，退出3D草图。
来源于SolidWorks研习社

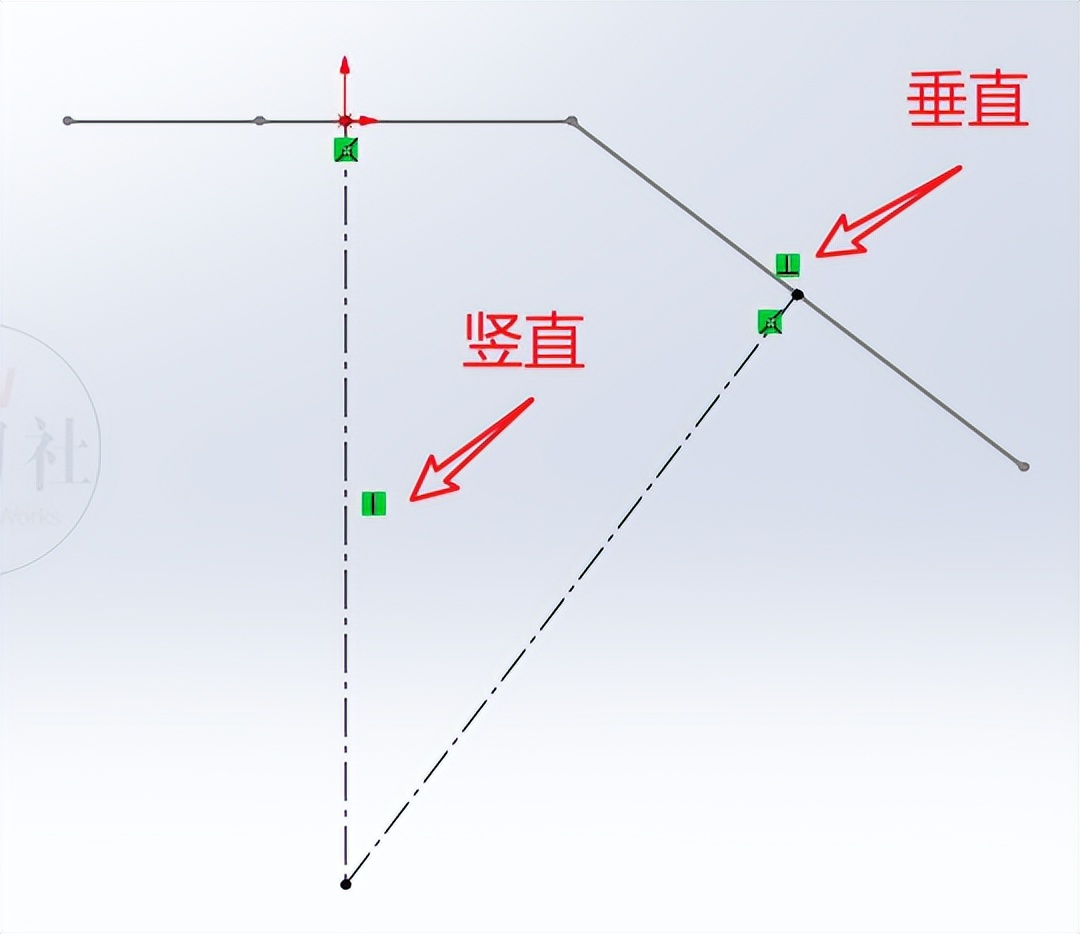

【前视基准面】画中心线，添加：竖直、垂直几何关系。
来源于SolidWorks研习社

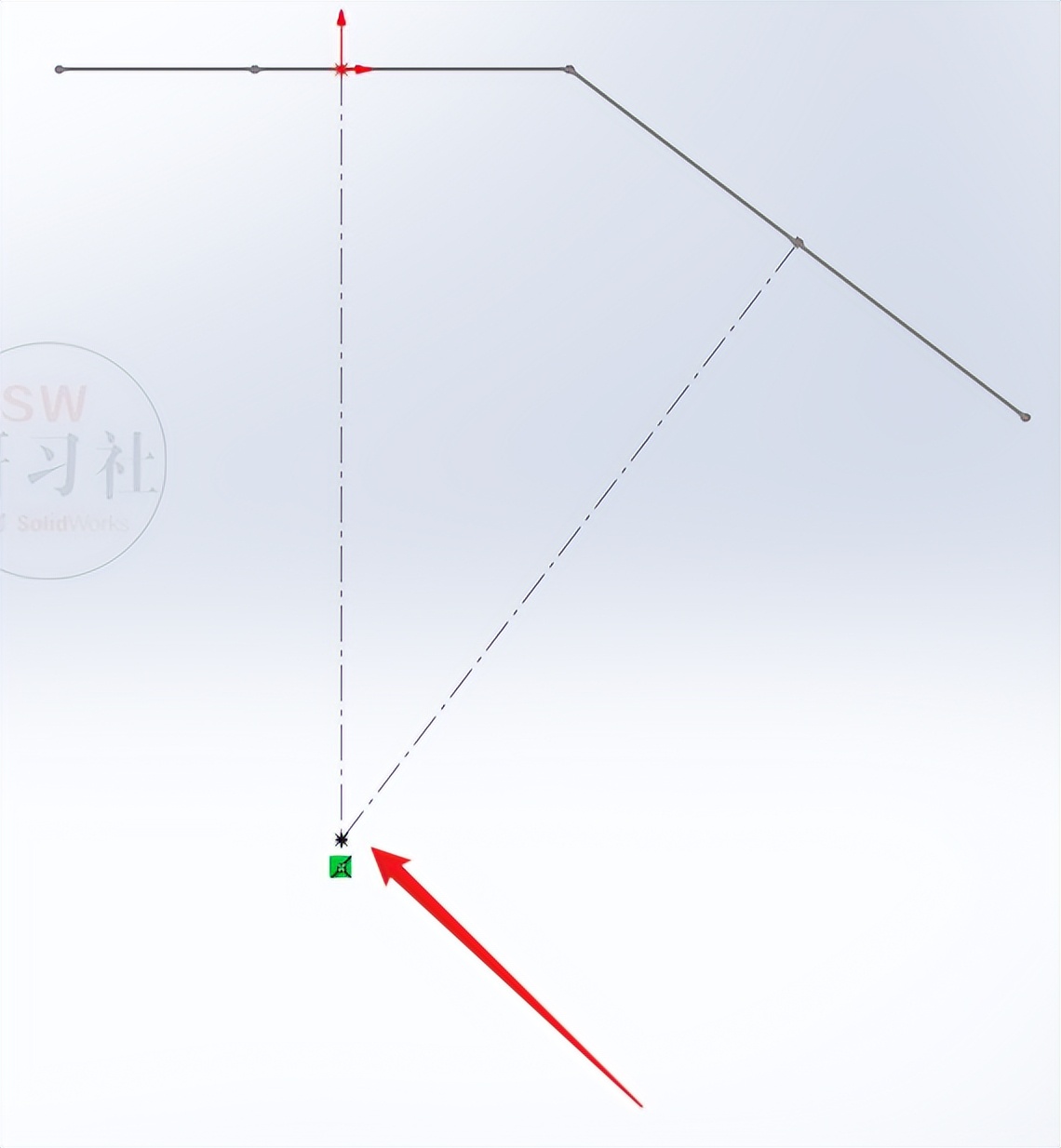

【前视基准面】再画一个【点】。（这是放样的轮廓，后面多次用到）
来源于SolidWorks研习社
【3D草图】用直线连接各个中点。
来源于SolidWorks研习社

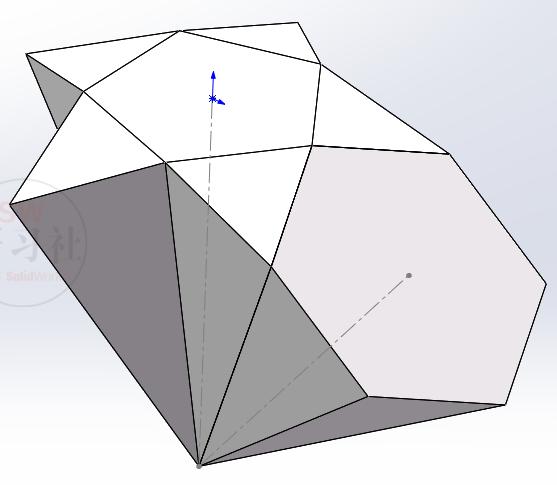

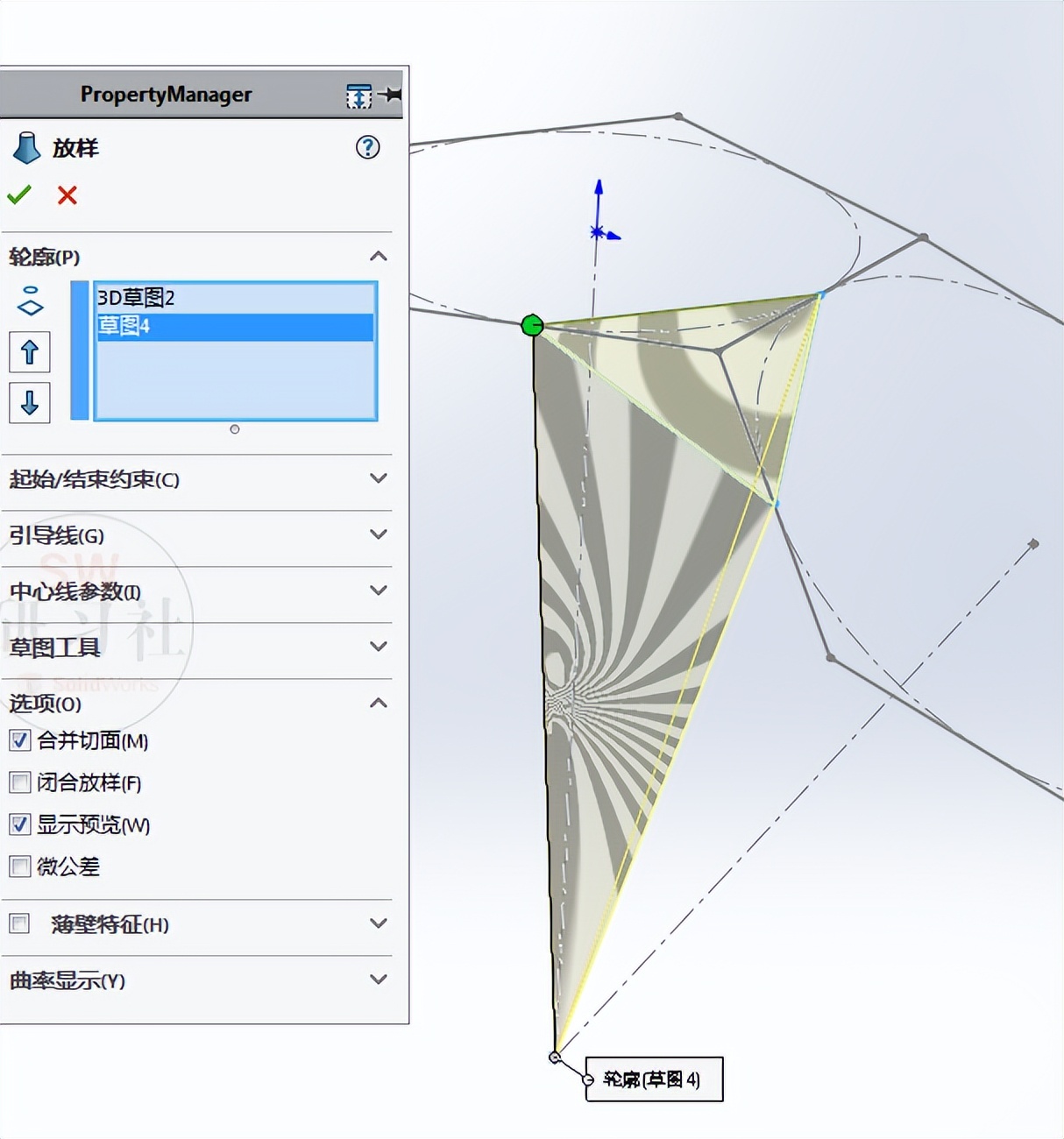

【放样】。
来源于SolidWorks研习社

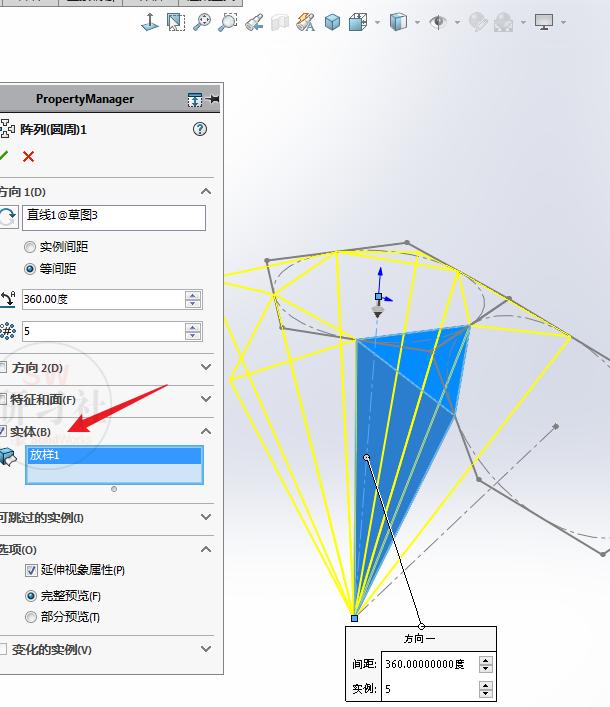

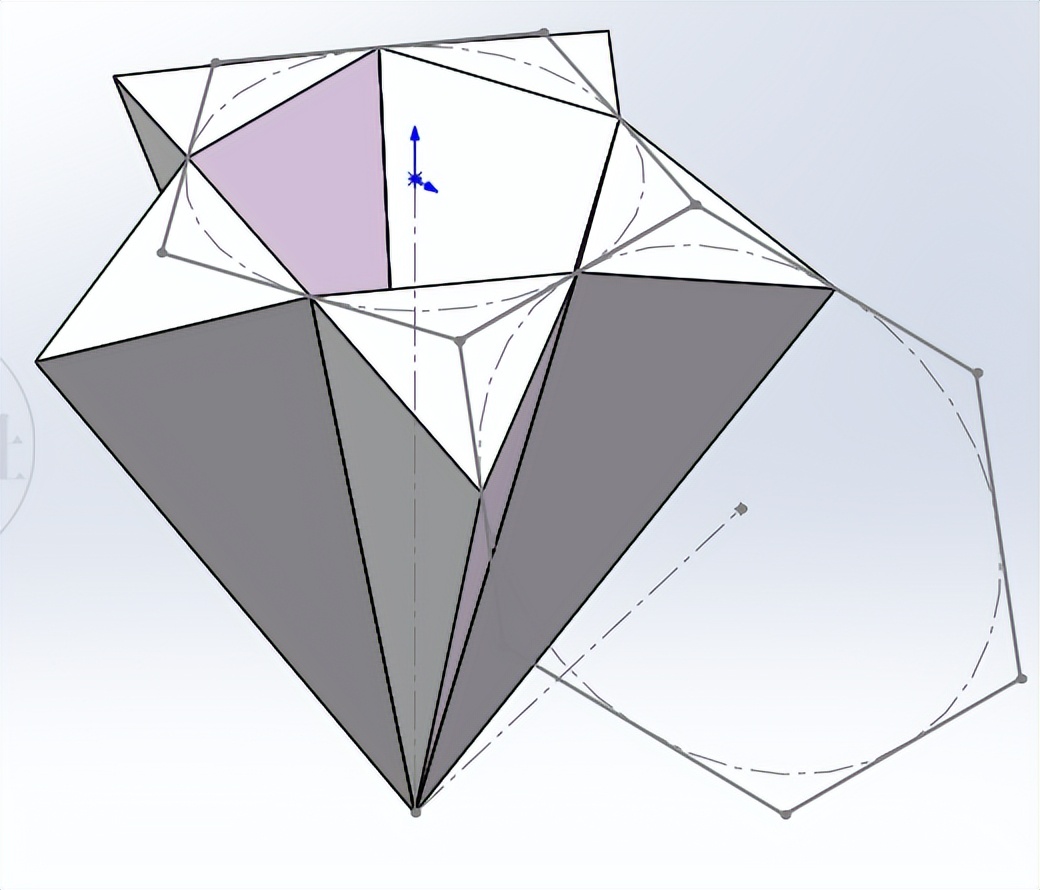

【圆周阵列】实体：4个。
来源于SolidWorks研习社
来源于SolidWorks研习社
【放样】轮廓：右键——SelectionManager——选择5根边线。
来源于SolidWorks研习社

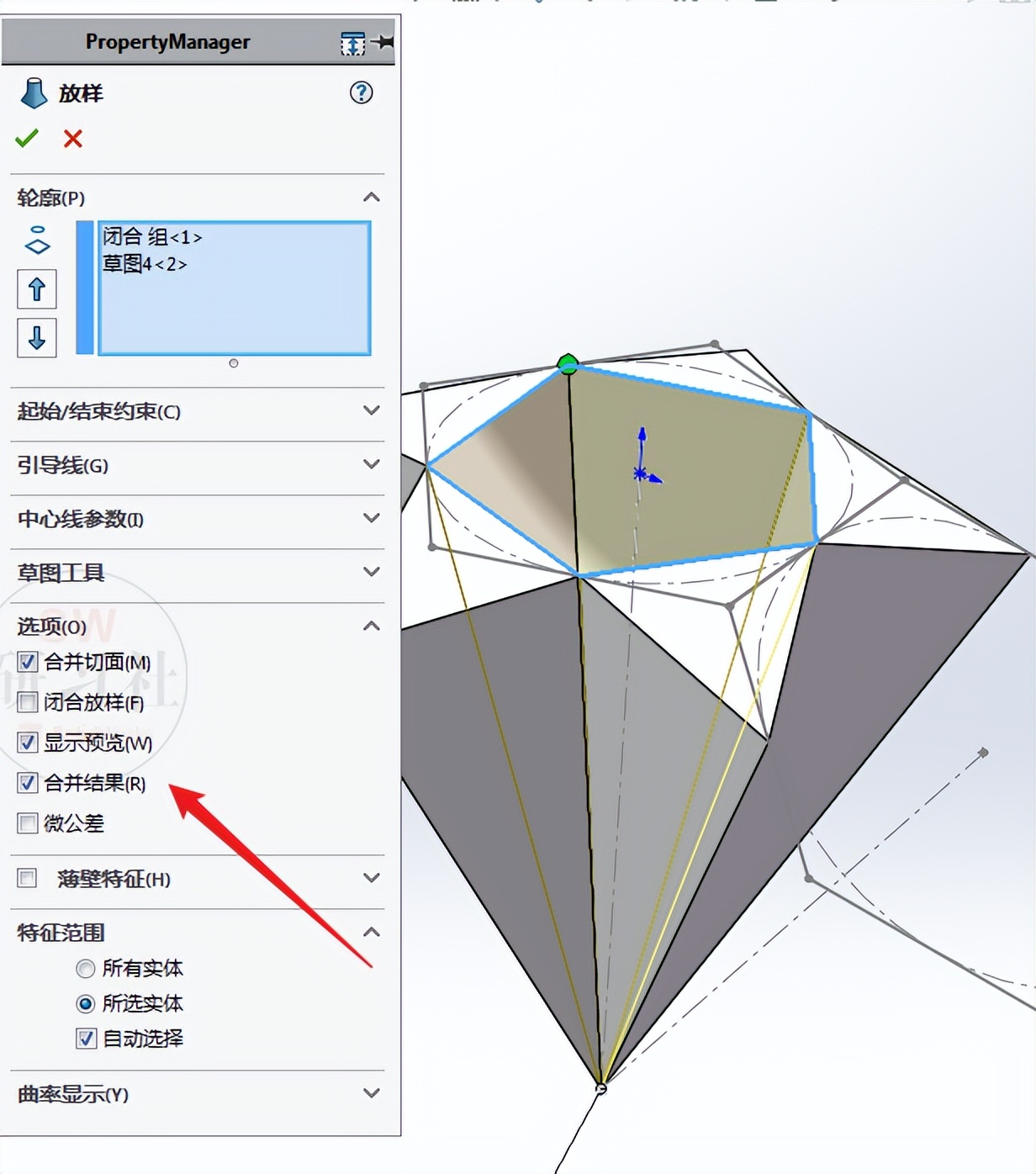

另一个轮廓：点 ；勾选：合并结果。
来源于SolidWorks研习社
【3D草图】也是连接各个中点。
来源于SolidWorks研习社

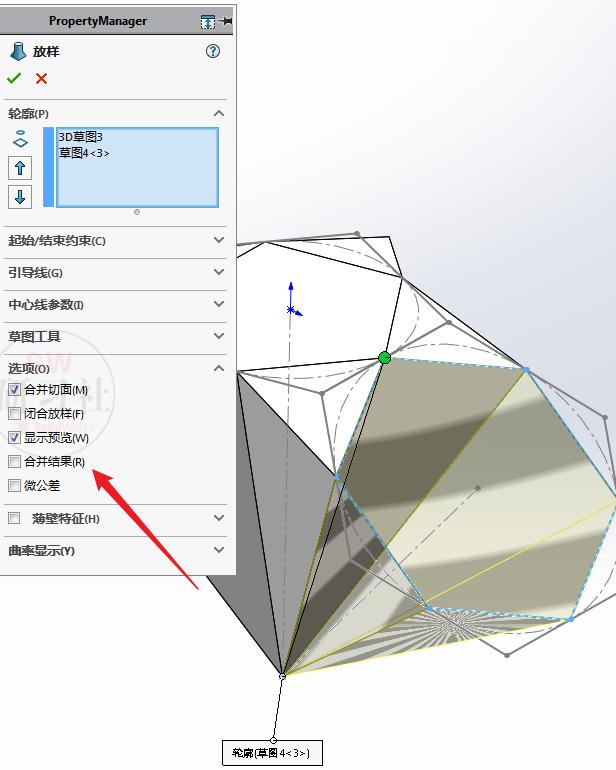

【放样】去掉：合并结果。
来源于SolidWorks研习社
来源于SolidWorks研习社

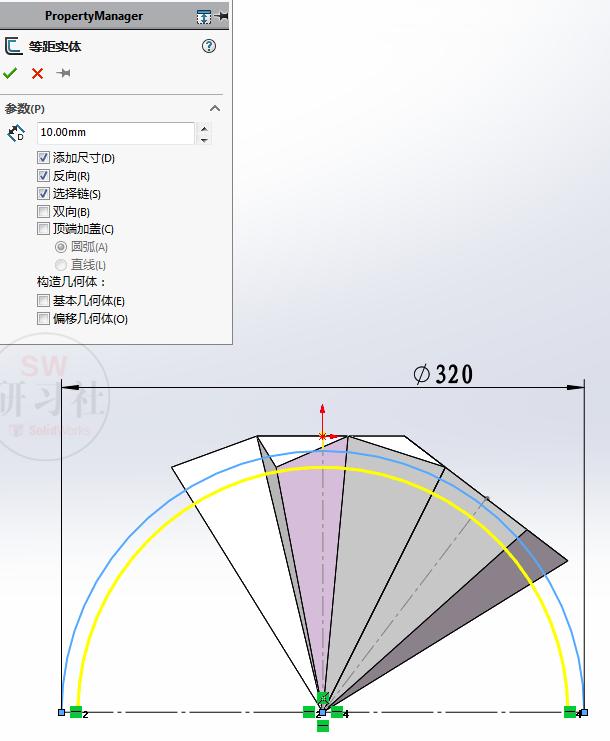

【前视基准面】画圆，等距实体：10 。
来源于SolidWorks研习社

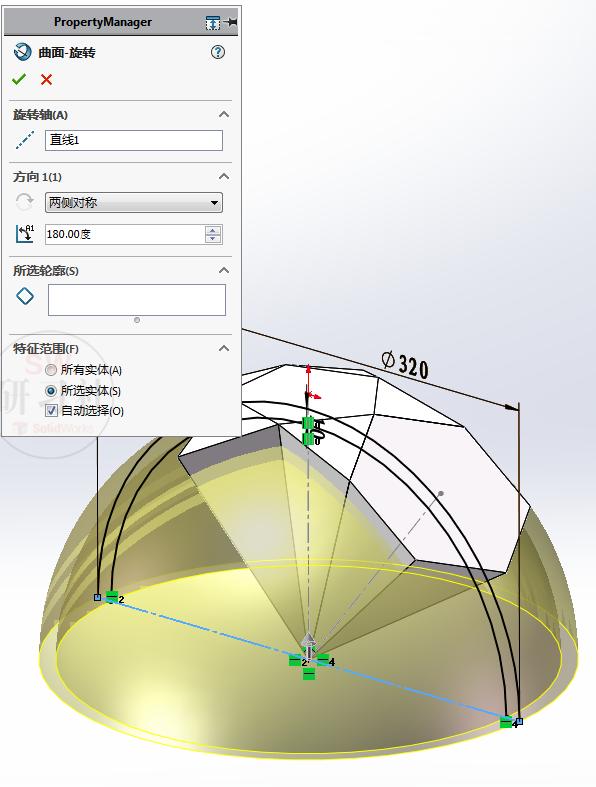

【曲面旋转】两侧对称：180度。
来源于SolidWorks研习社

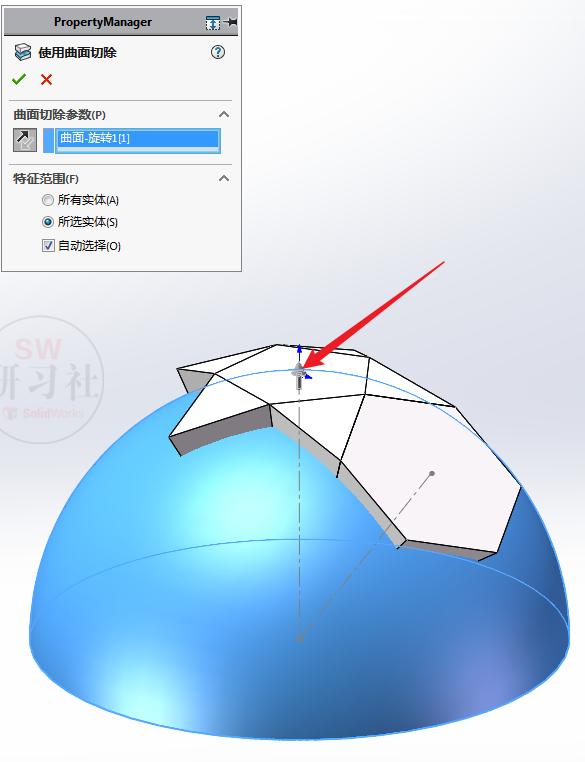

【使用曲面切除】反向。
来源于SolidWorks研习社
隐藏外侧曲面。
来源于SolidWorks研习社

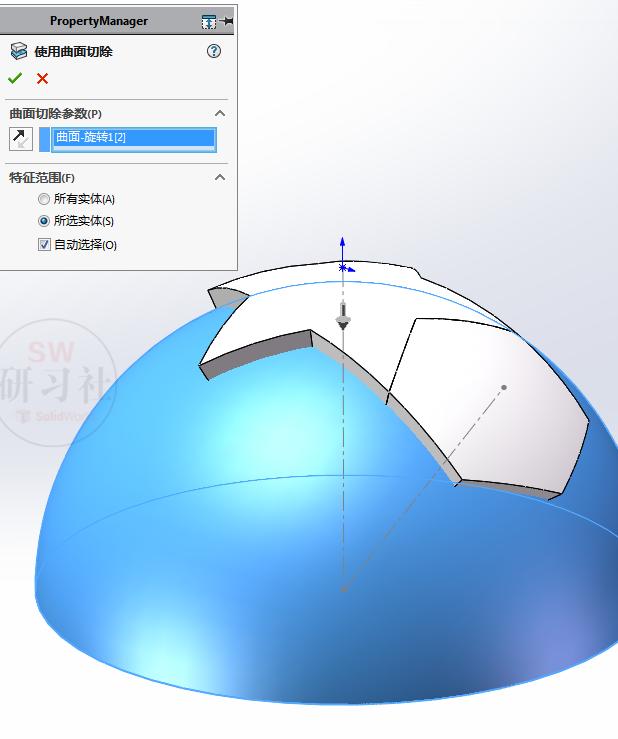

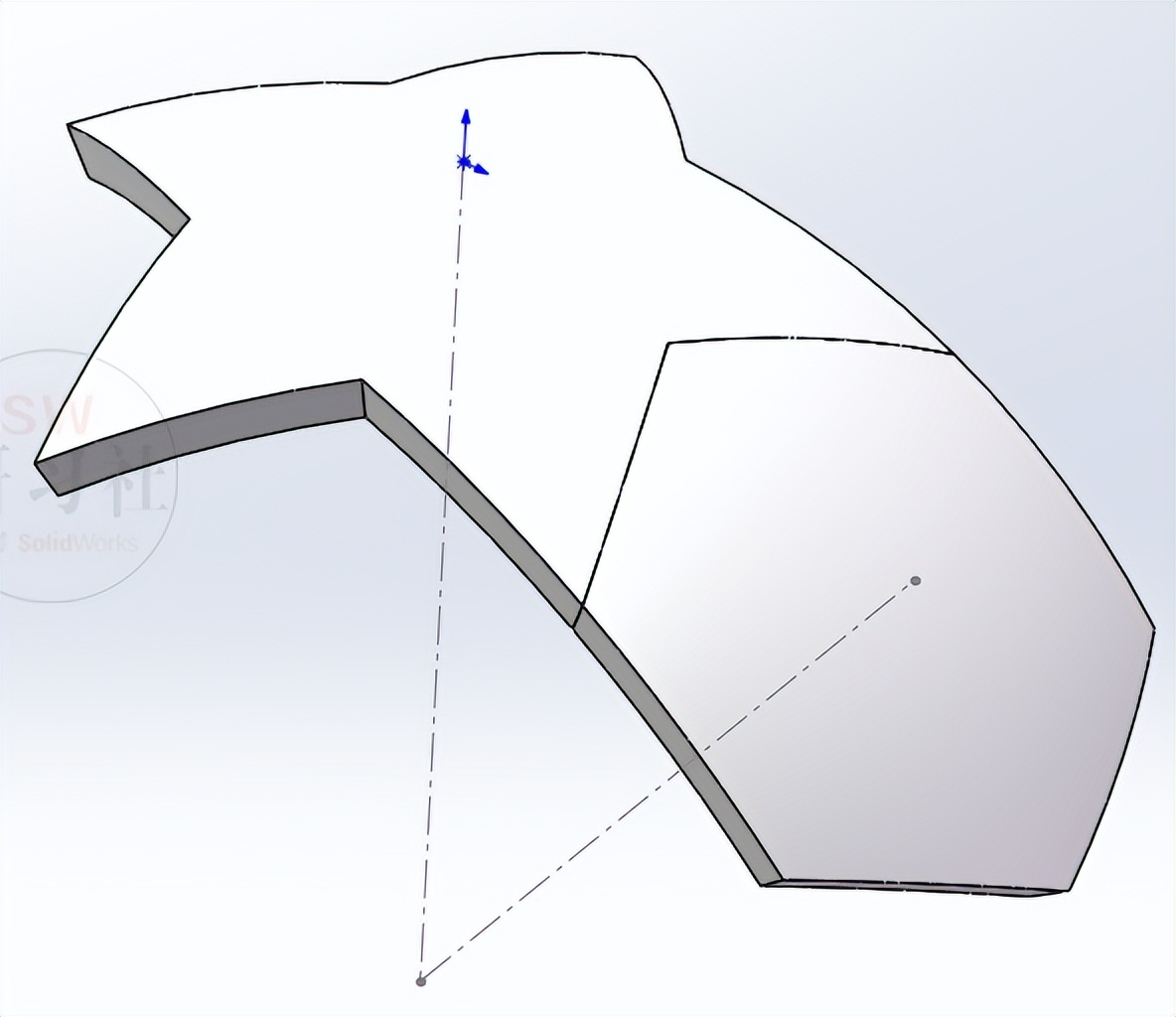

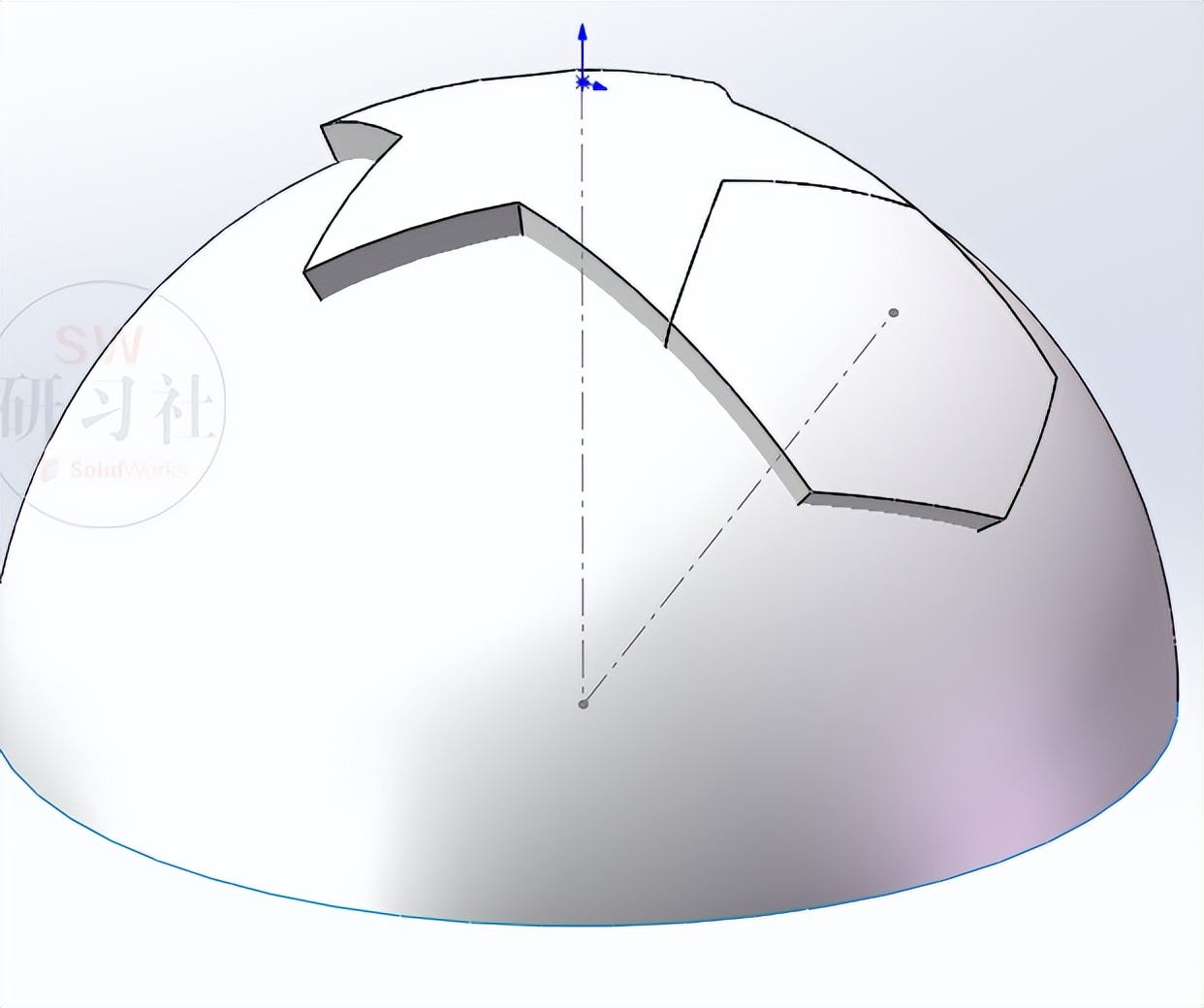

【使用曲面切除】。
来源于SolidWorks研习社
来源于SolidWorks研习社

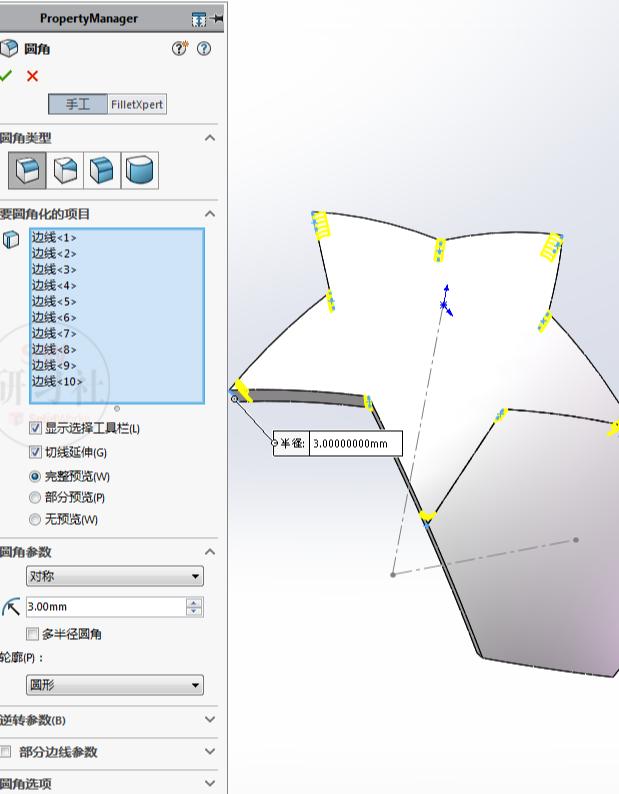

【圆角】半径：3
来源于SolidWorks研习社

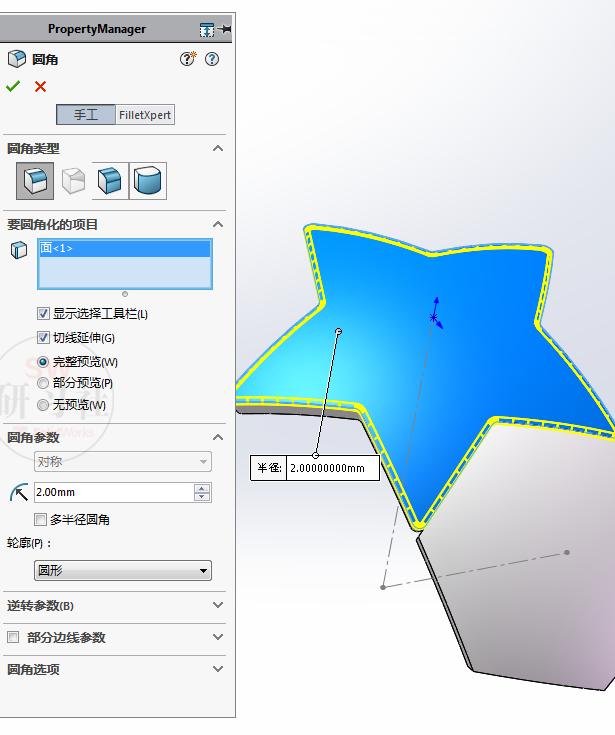

【圆角】半径：2.5 （六边形实体相同）
来源于SolidWorks研习社

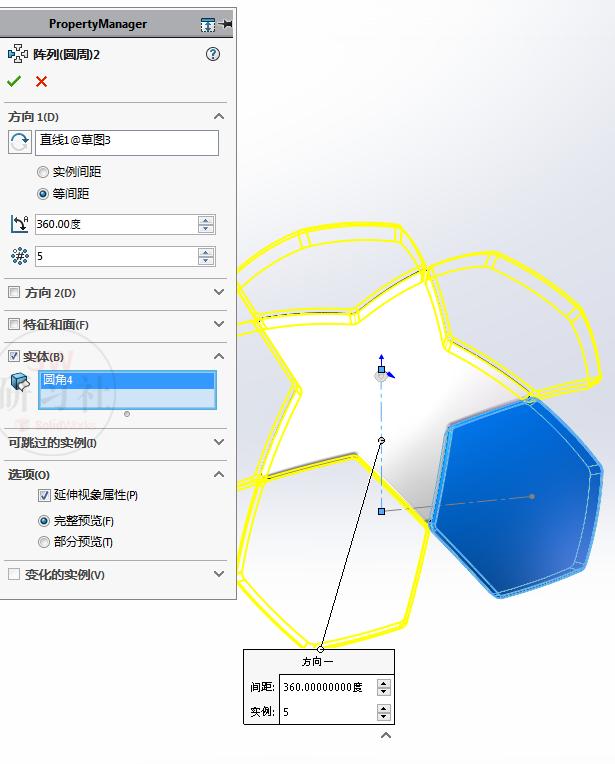

【圆周阵列】实体：5个。
来源于SolidWorks研习社

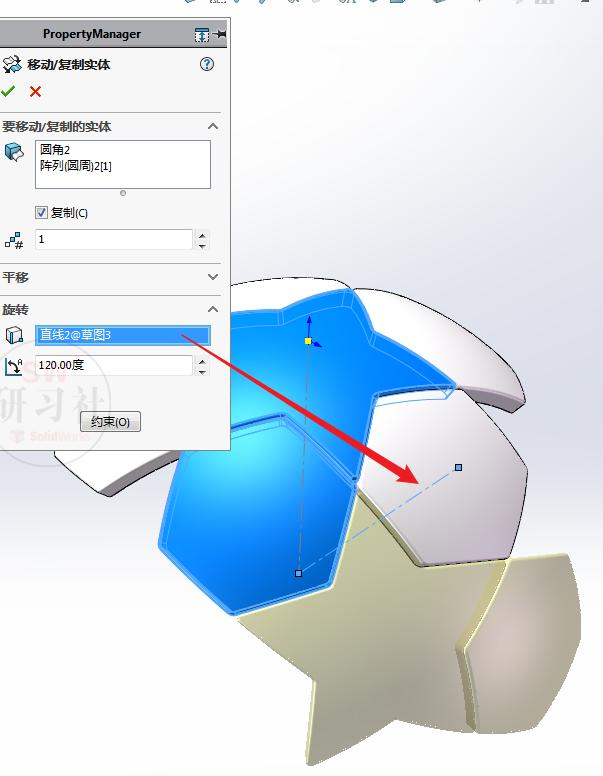

【移动/复制实体】选择两个蓝色实体，复制：1个；旋转轴：蓝色中心线；旋转：120度。
来源于SolidWorks研习社

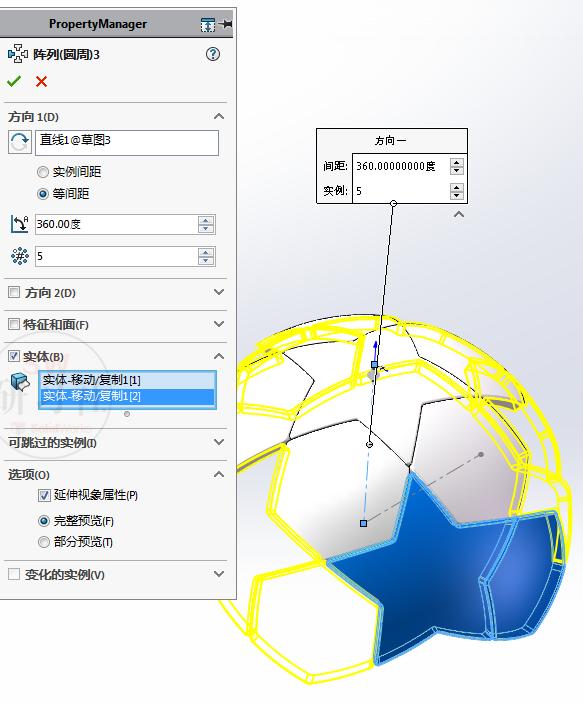

【圆周阵列】两个蓝色实体：5个；
来源于SolidWorks研习社

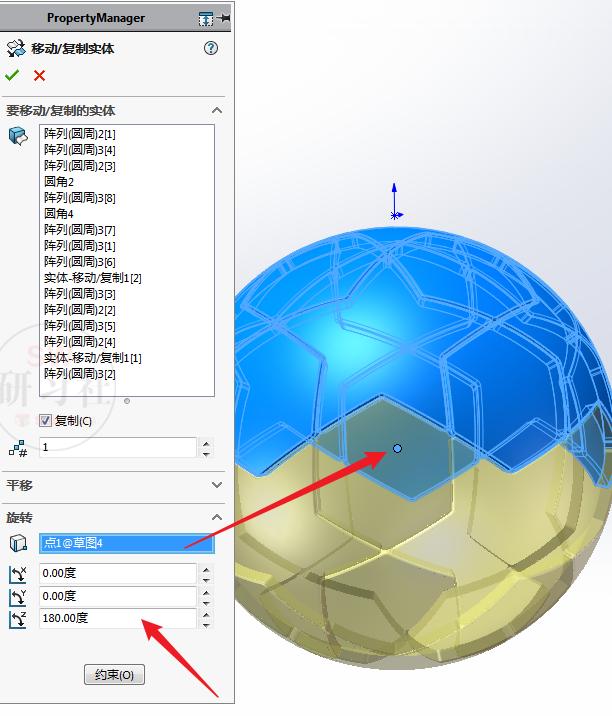

【移动/复制实体】选择所有实体，复制：1个；旋转点：前视基准面画的点；Y轴：180度。
来源于SolidWorks研习社

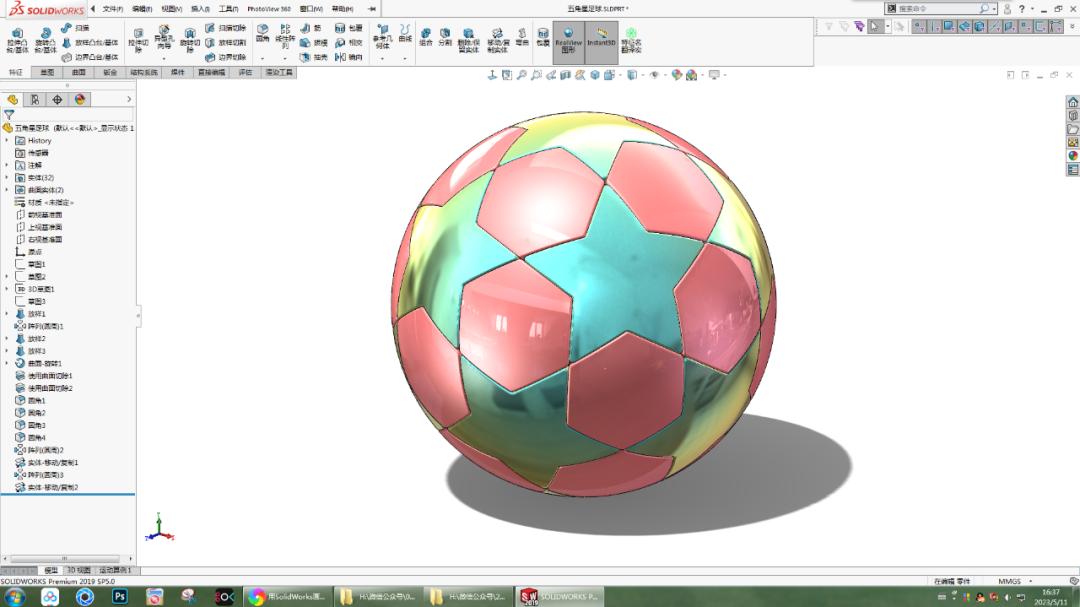

完成。
