3d菜刀模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

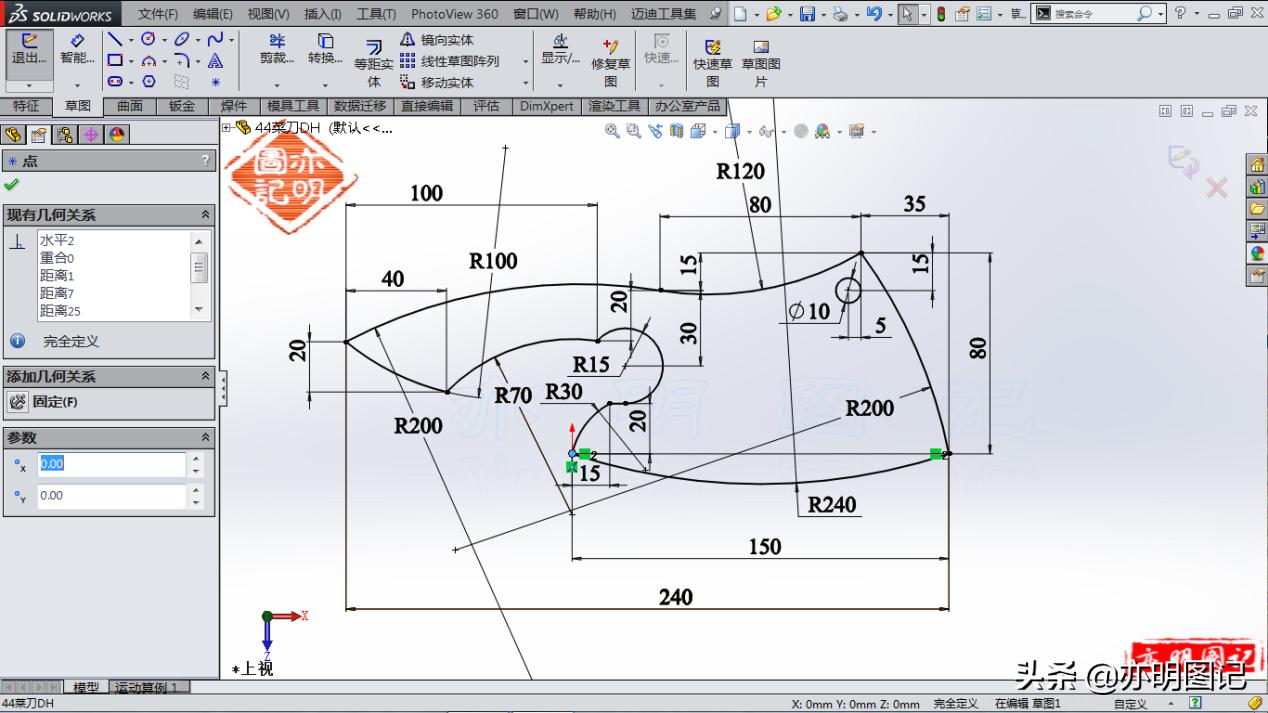

1、在上视基准面上绘制草图；

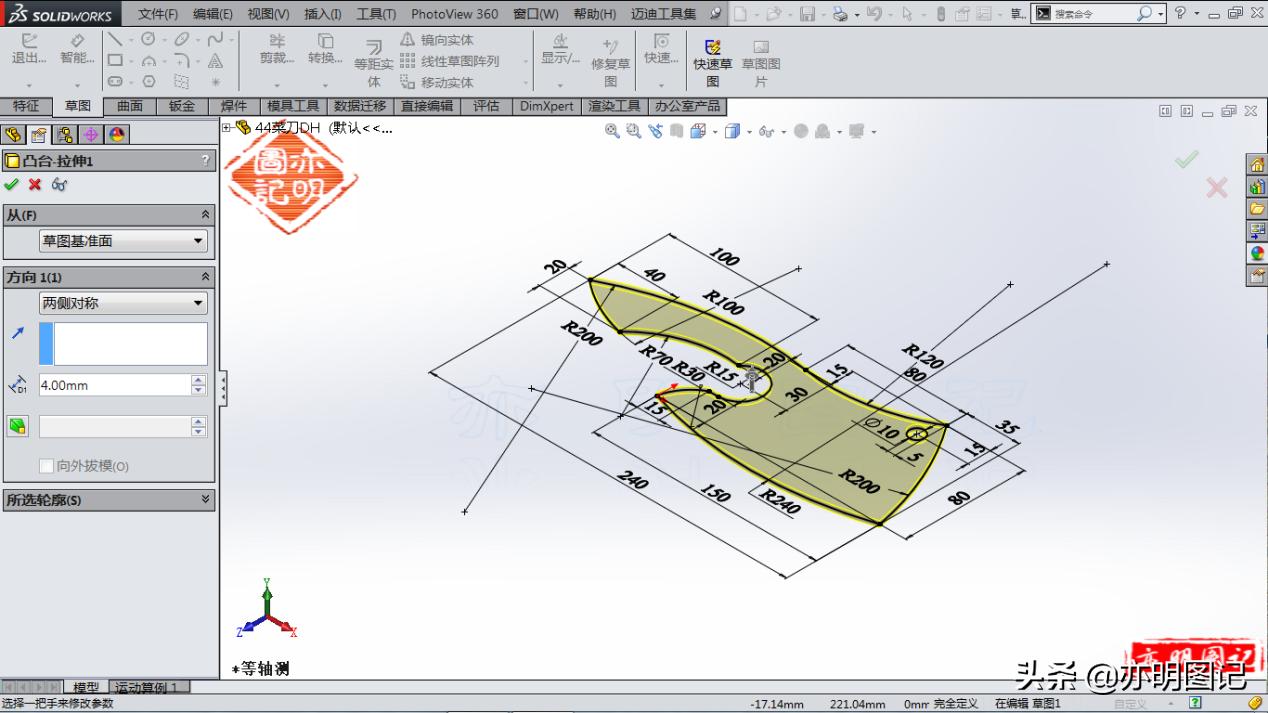

2、拉伸凸台：两侧对称；厚度4；

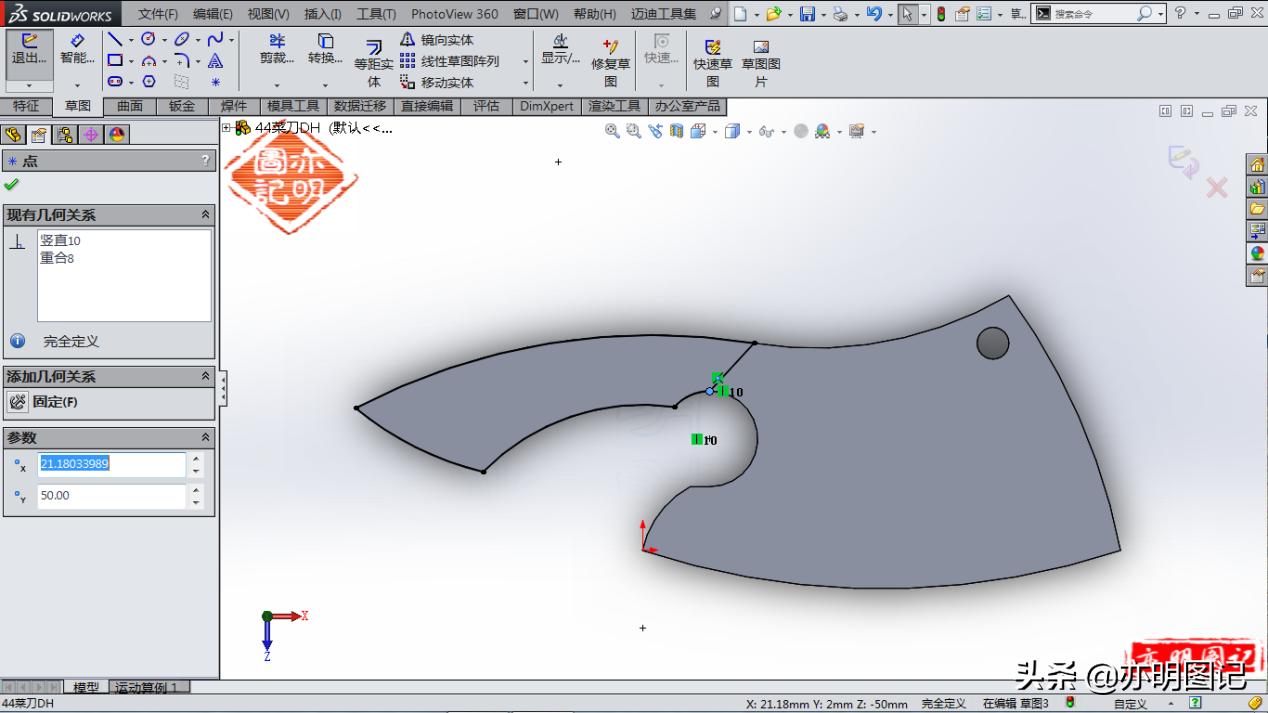

3、在上平面上绘制草图：选择刀柄部分的边线转换实体并绘制一条直线封闭草图；

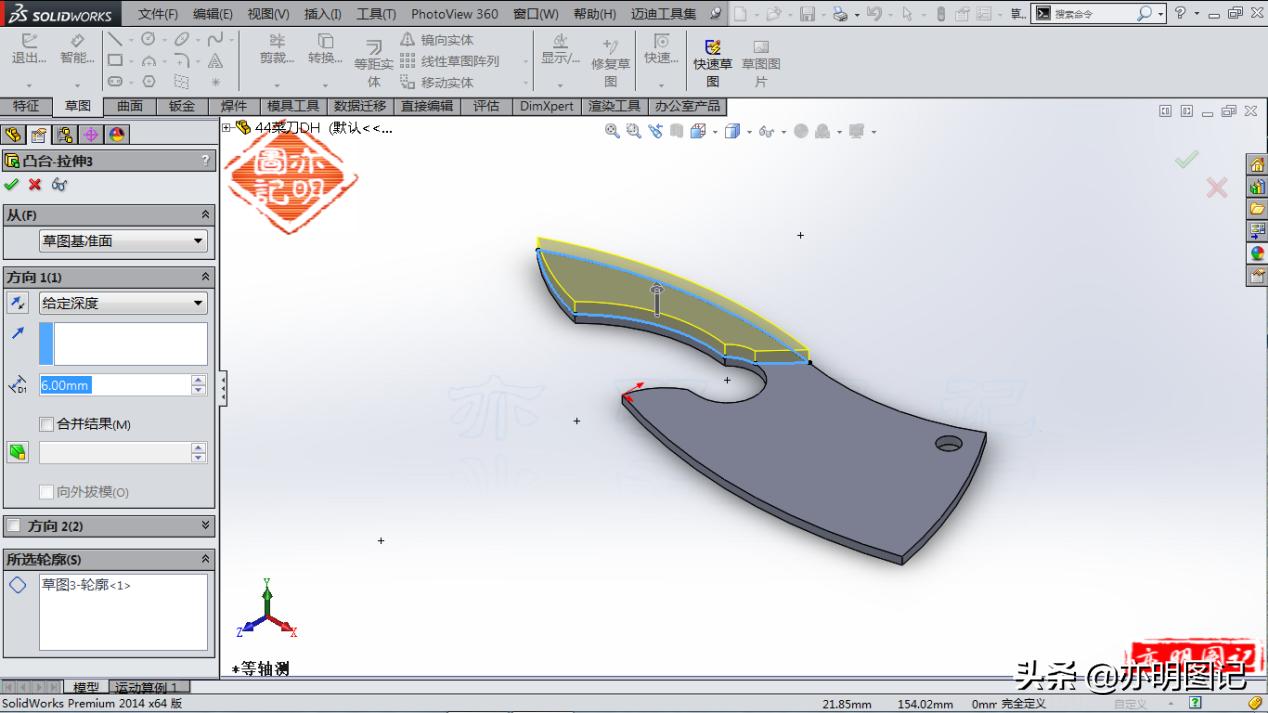

4、拉伸凸台：厚度6；取消合并结果；

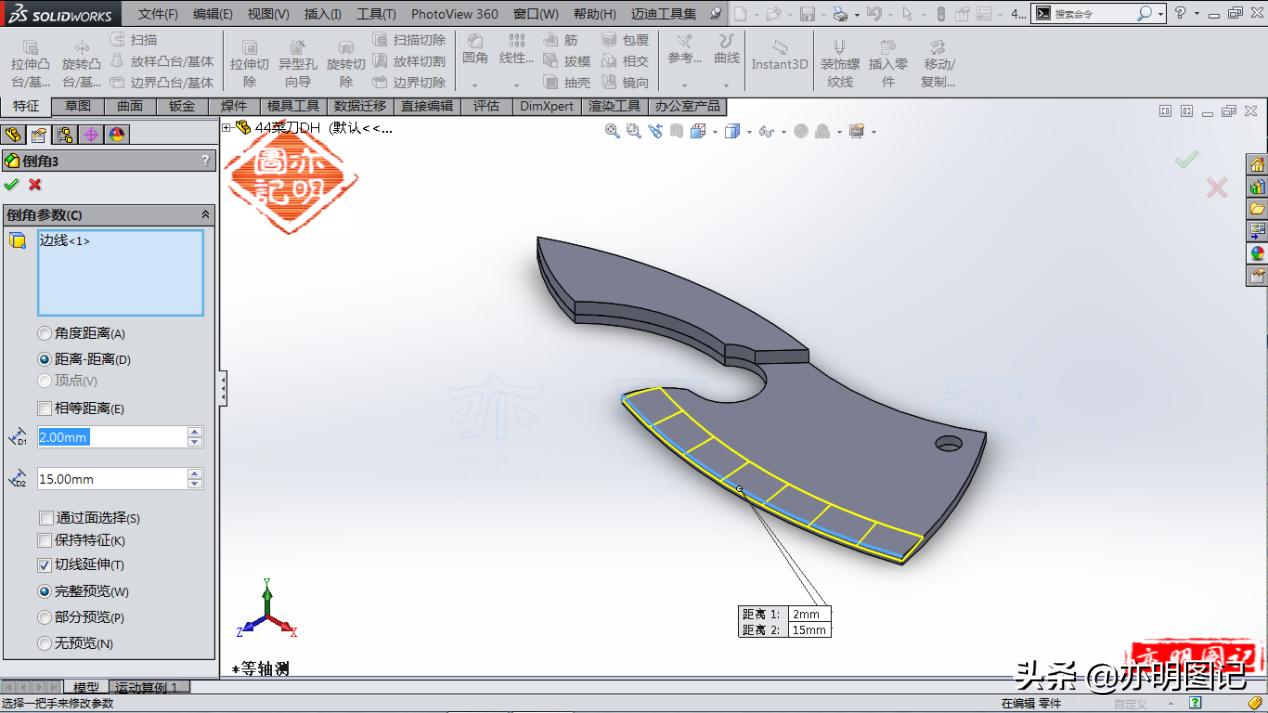

5、倒角：使用距离-距离2,15倒出一面刀刃；使用距离-距离15,2倒出另一面刀刃；

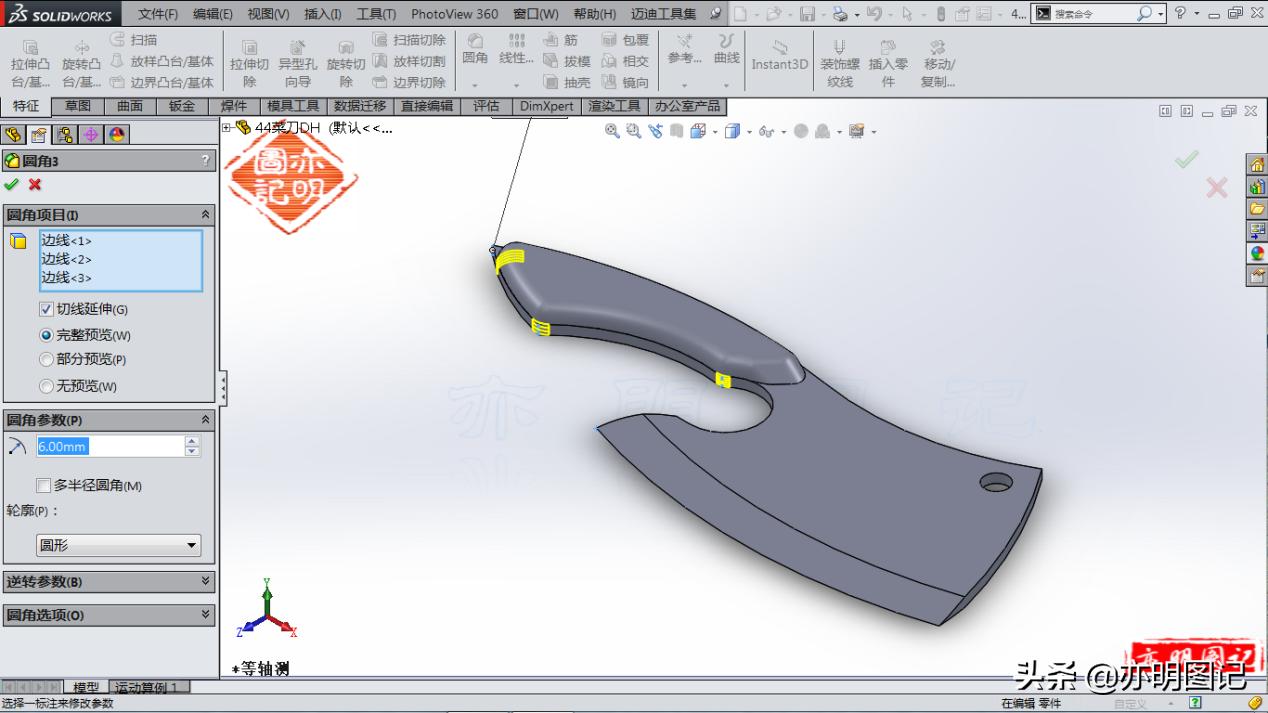

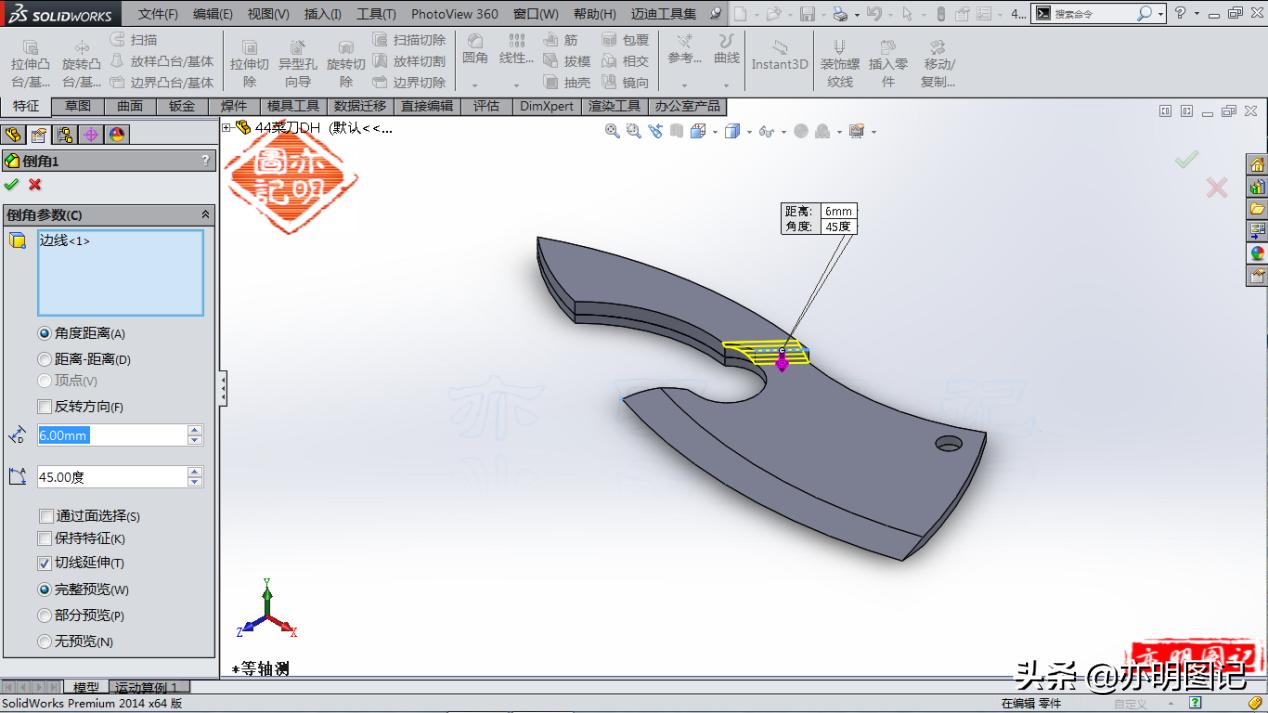

6、倒角；角度距离6,45°；

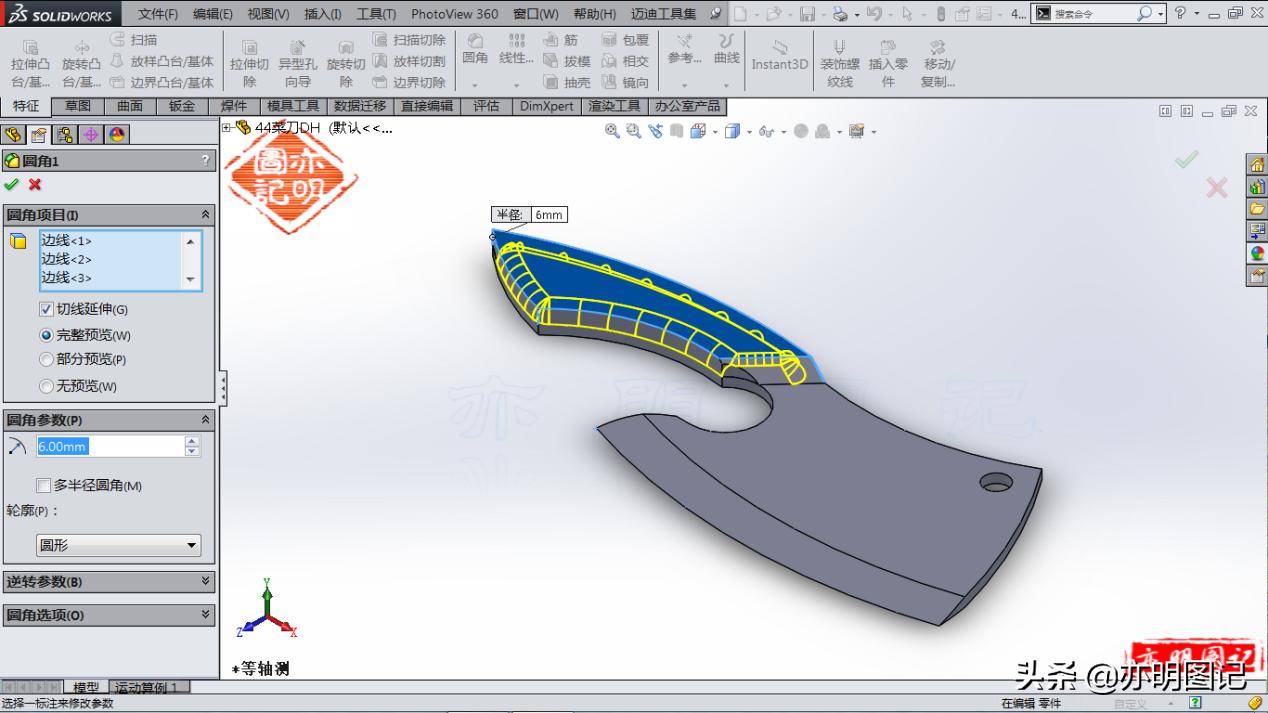

7、倒圆角；

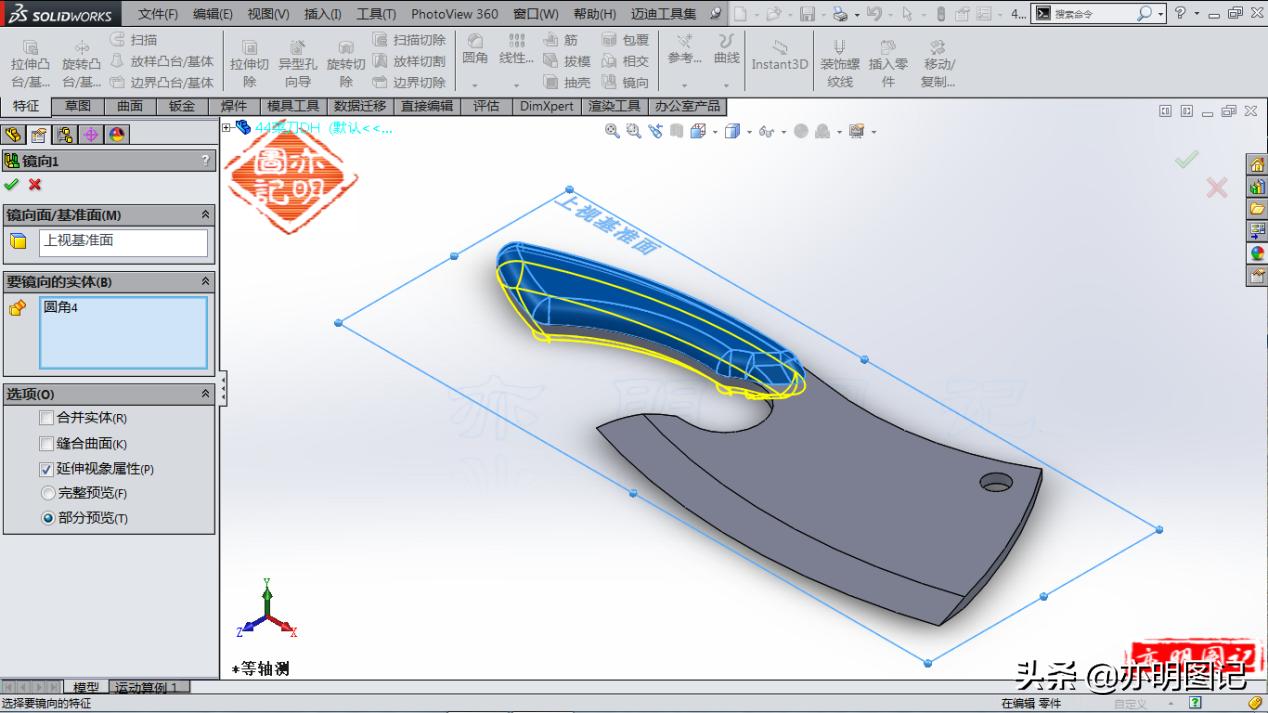

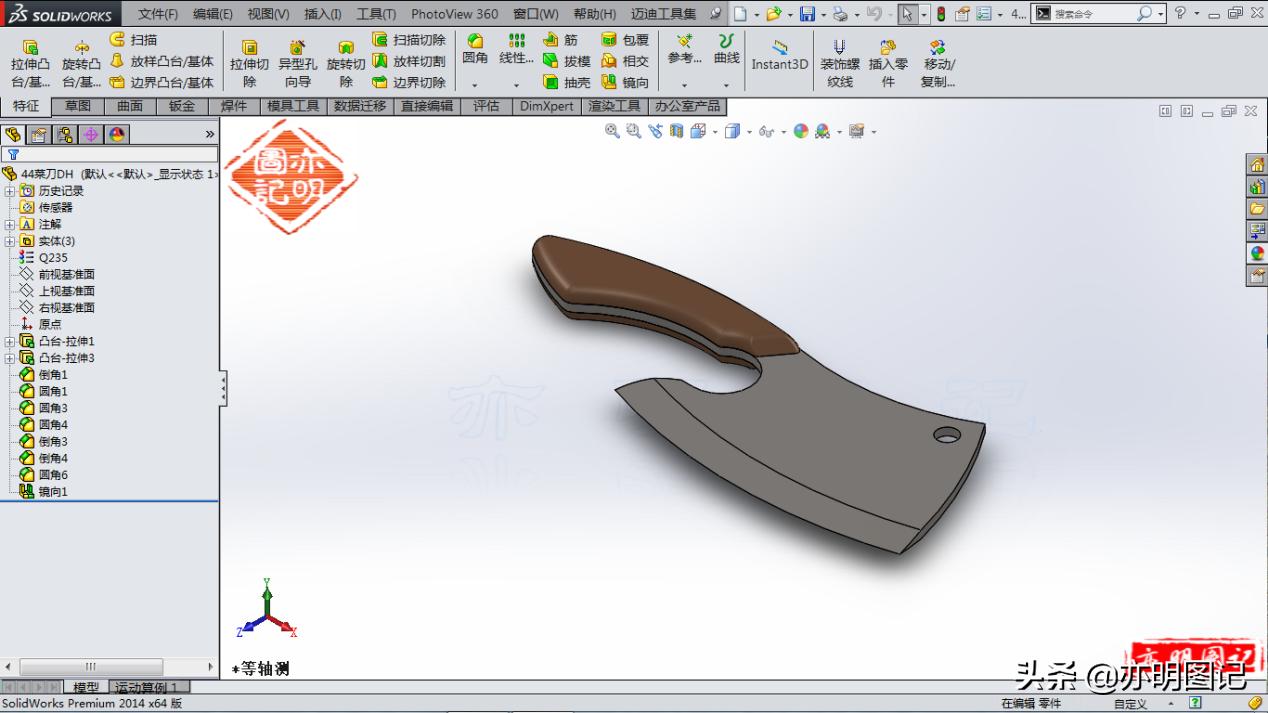

8、镜像实体：镜像基准面选择上视基准面；

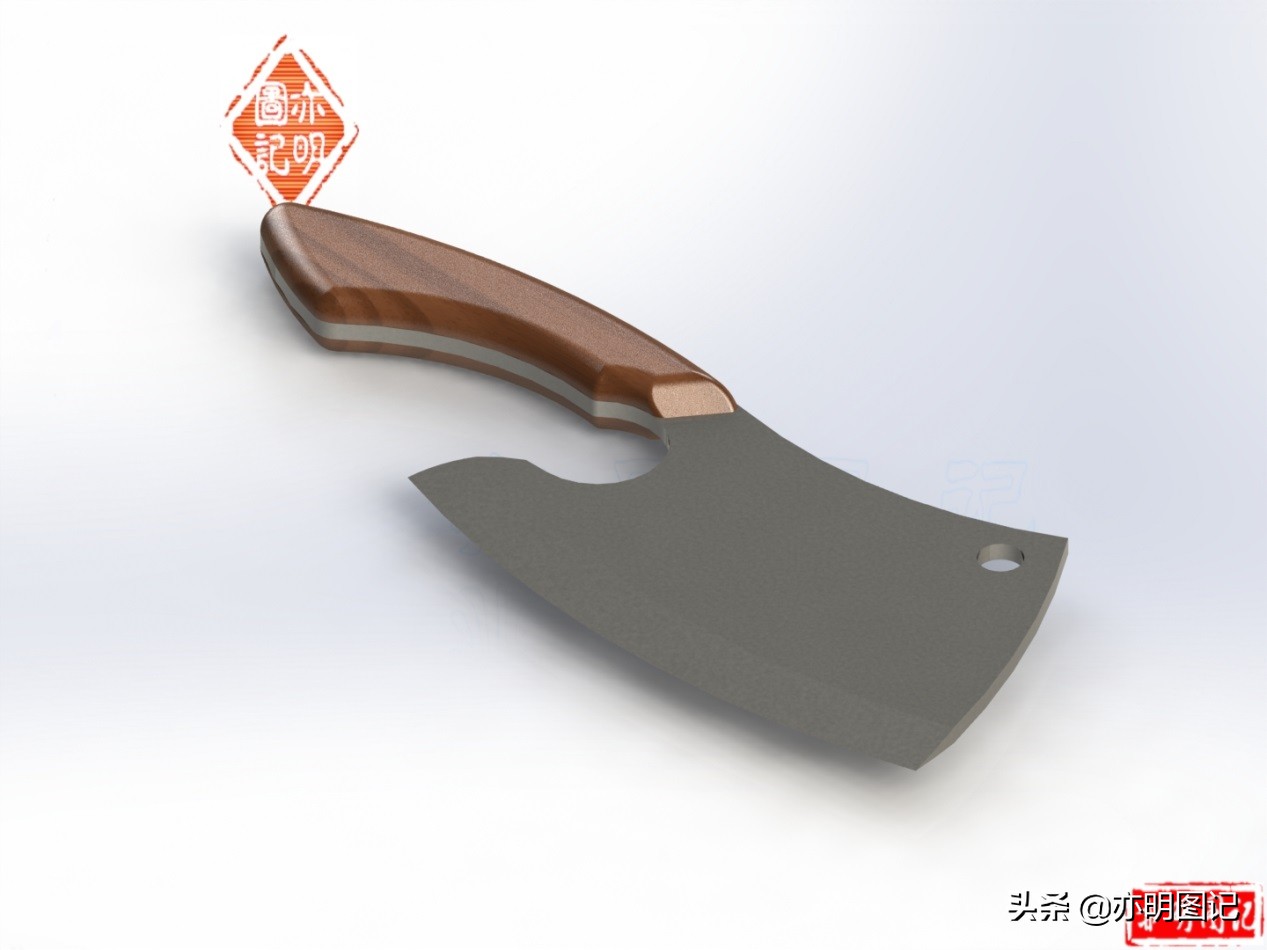

9、添加外观；

完成。
