3d高尔夫球模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

1、在前视基准面上绘制草图；

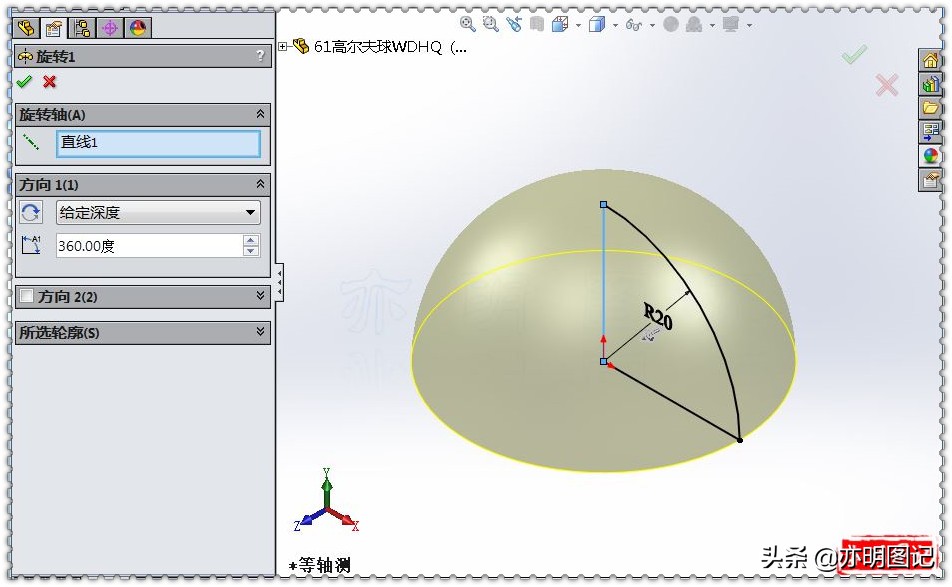

2、旋转凸台生成半球体；

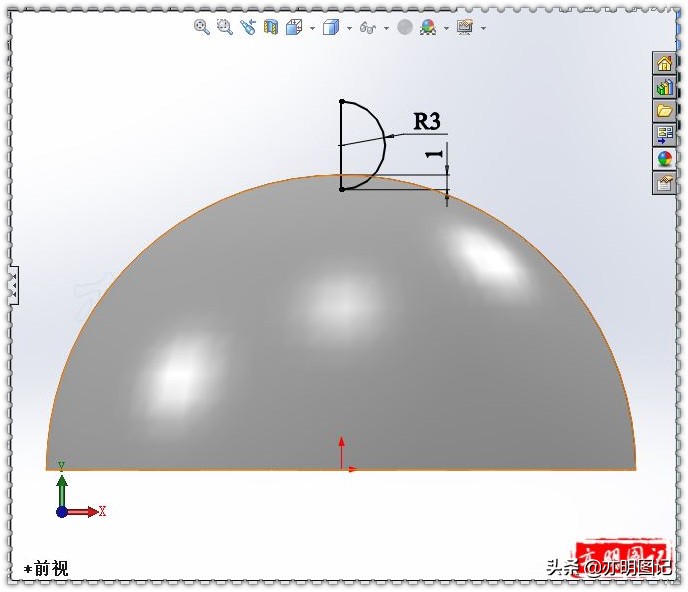

3、在前视基准面上绘制草图 直线+圆弧；

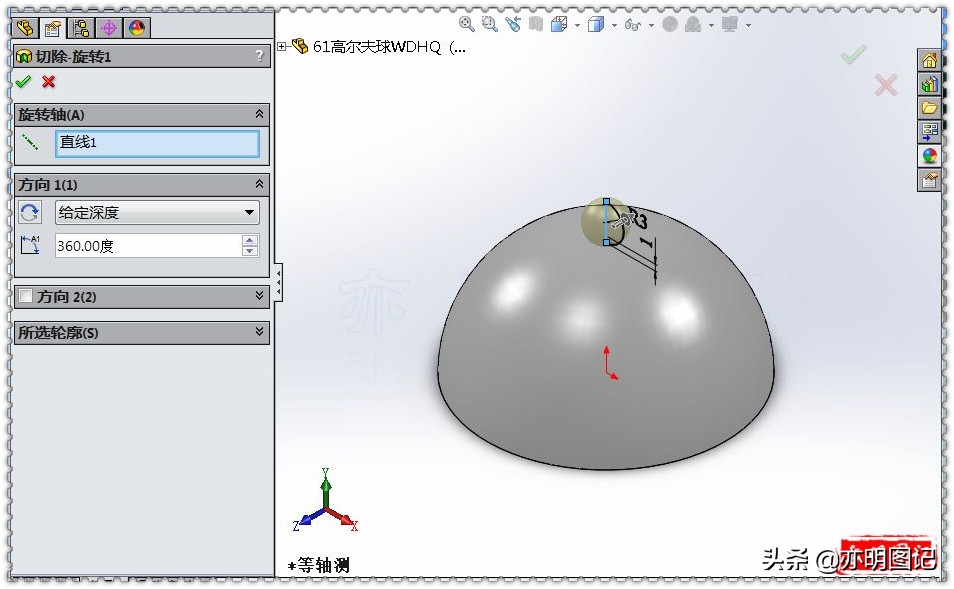

4、旋转切除切出球面凹坑；

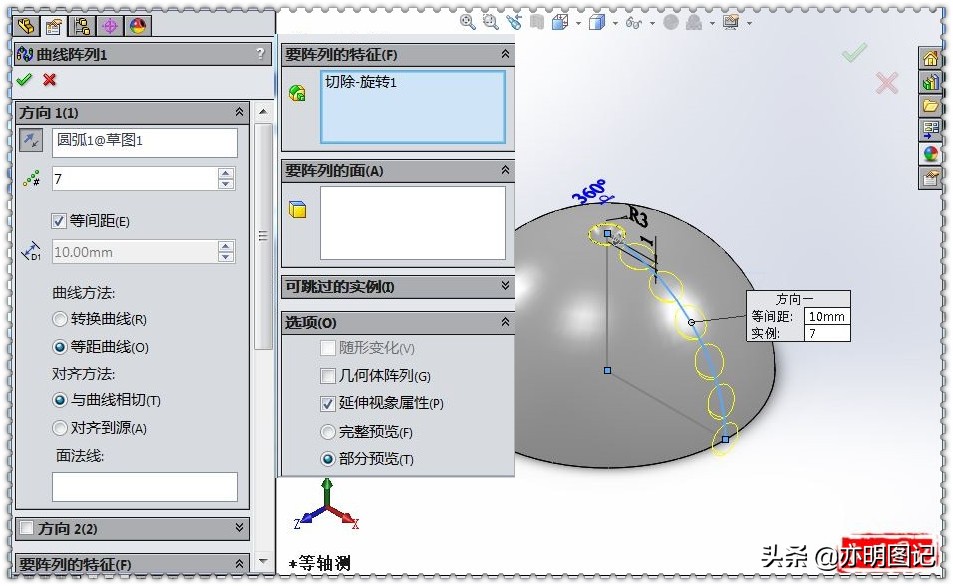

5、显示第一个草图；选择曲线驱动的阵列命令：方向1，反向，阵列方向选择第一个草图的圆弧；阵列数量7；要阵列的特征选择旋转切除特征；

6、显示临时轴；选择圆周阵列命令：阵列轴选择半球体的基准轴；阵列数量6；要阵列的面选择图中蓝色球面；

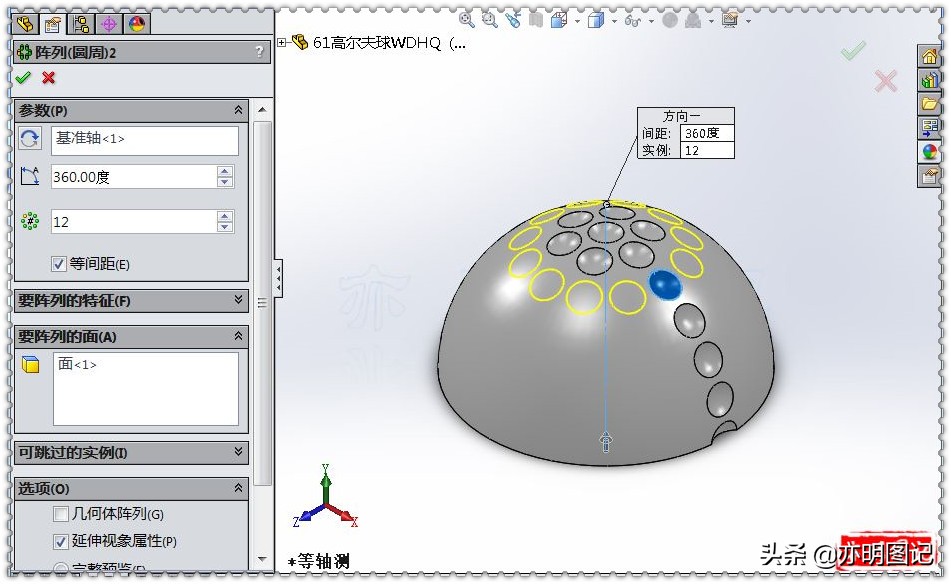

7、进行第2次圆周阵列：阵列轴选择半球体的基准轴；阵列数量12；要阵列的面选择图中蓝色球面；

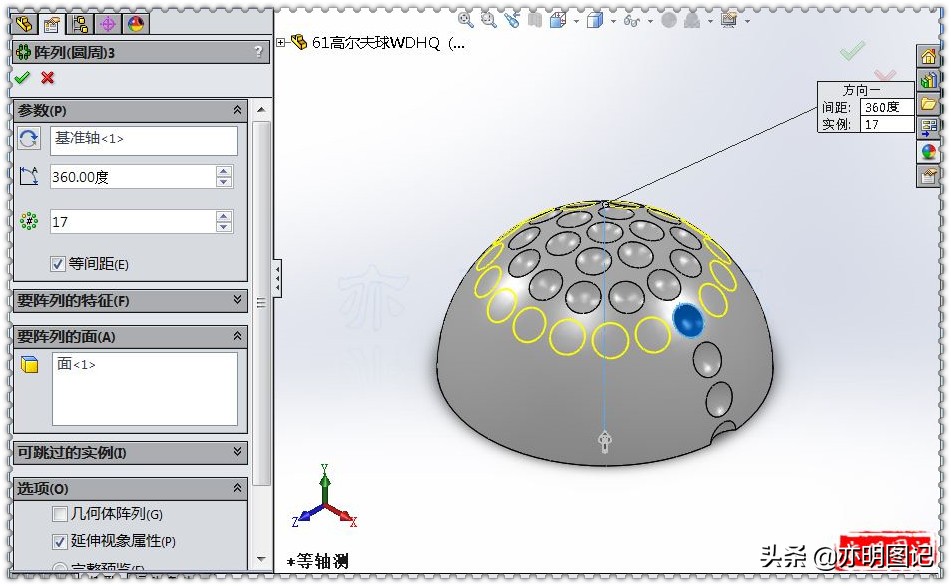

8、进行第3次圆周阵列：阵列轴选择半球体的基准轴；阵列数量17；要阵列的面选择图中蓝色球面；

9、进行第4次圆周阵列：阵列轴选择半球体的基准轴；阵列数量21；要阵列的面选择图中蓝色球面；

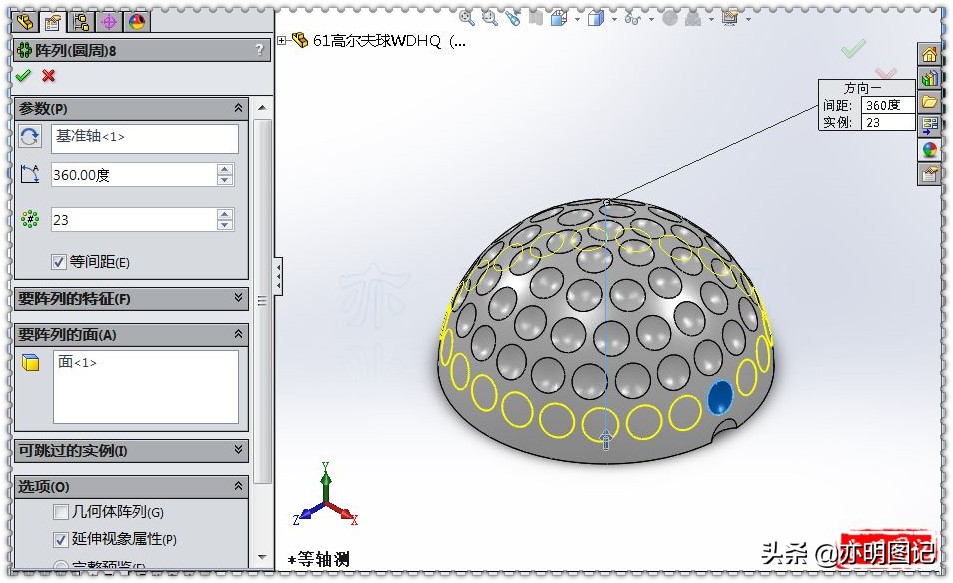

10、进行第5次圆周阵列：阵列轴选择半球体的基准轴；阵列数量23；要阵列的面选择图中蓝色球面；

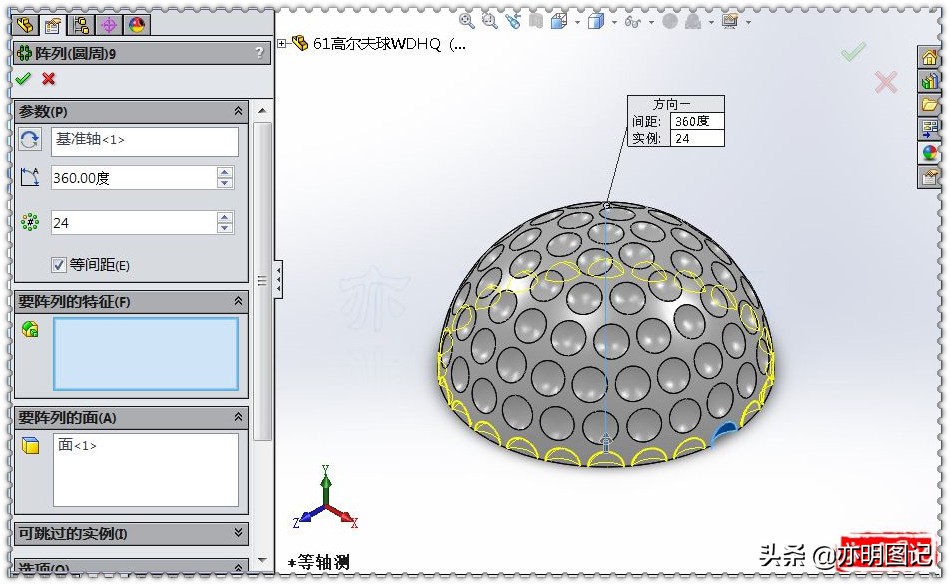

11、进行第6次圆周阵列：阵列轴选择半球体的基准轴；阵列数量24；要阵列的面选择图中蓝色球面；

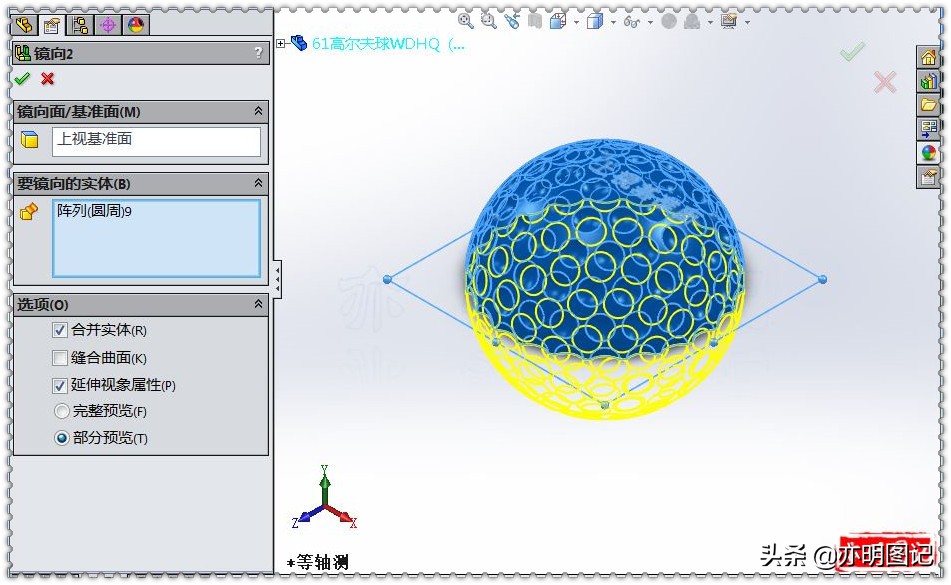

12、镜像：镜像面选择上视基准面；要镜像的实体选择半球体；勾选合并实体；

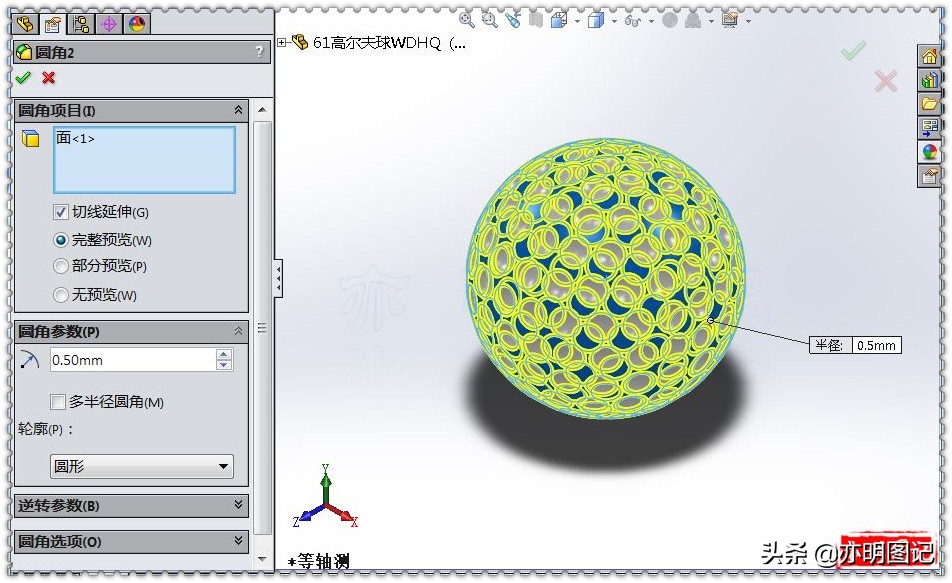

13、倒圆角：圆角项目选择球面；倒角半径0.5；

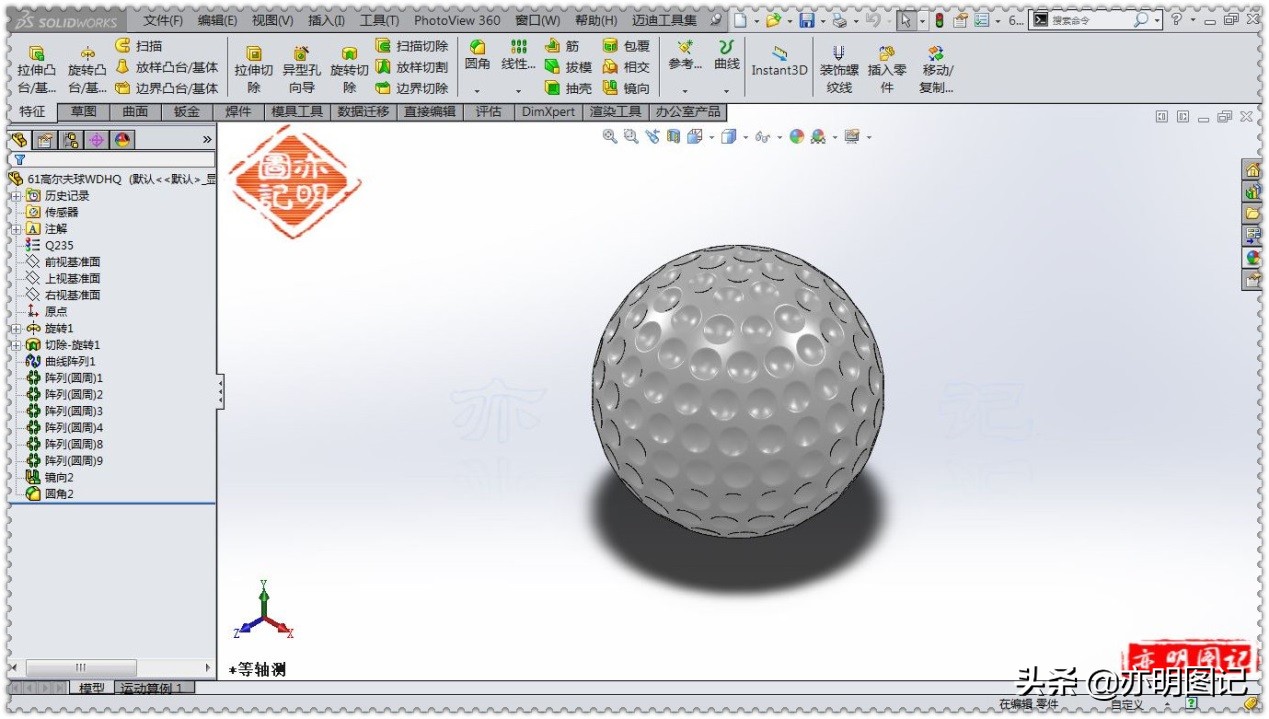

14、完成。
