3d正八面体模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

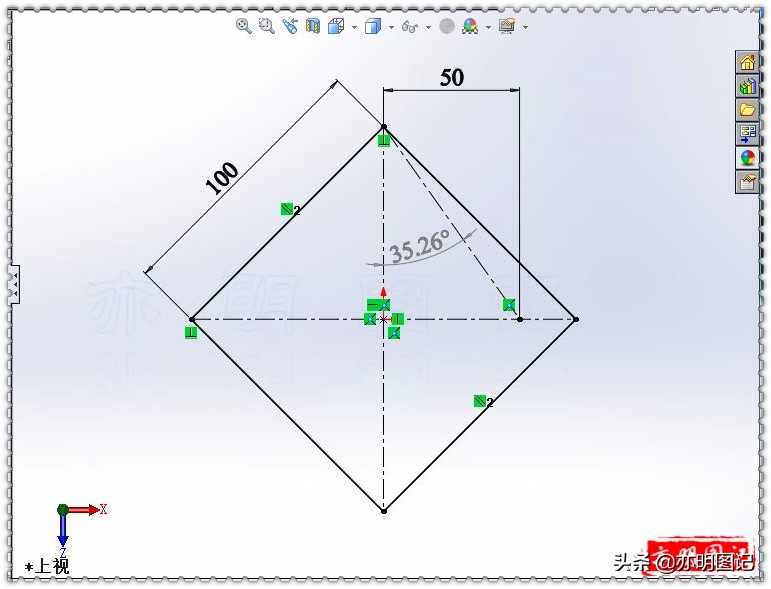

1、在上视基准面上绘制草图 三点中心矩形+中心线：边长100；绘制一条中心线，中心线一端点与中心矩形的顶点重合，另一端点与中心矩形中心线重合，标注两个端点的水平尺寸，设定尺寸为中心矩形边长的1/2；标注中心矩形另一中心线与绘制中心线的交点从动尺寸35.26°；

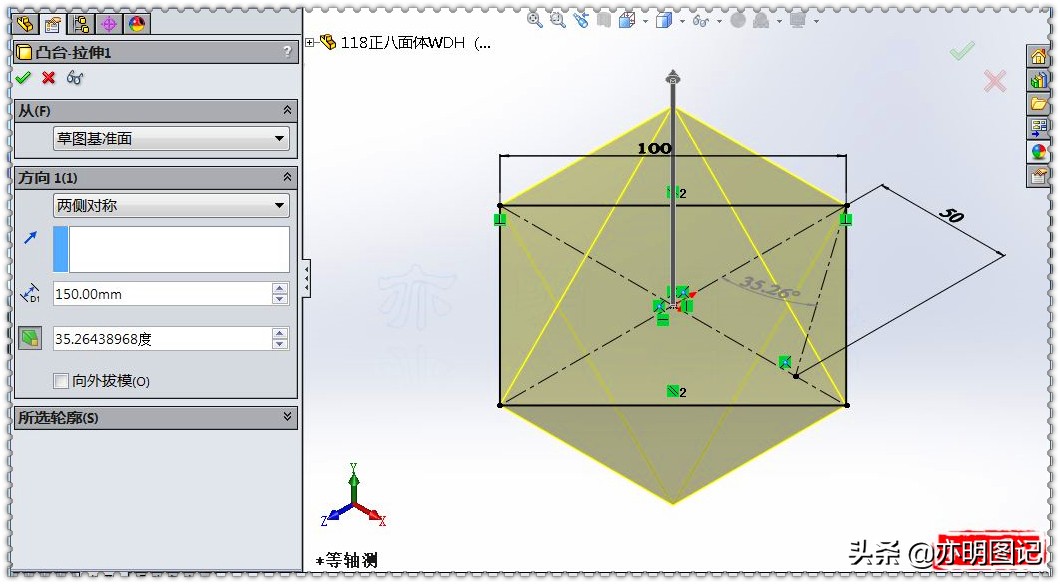

2、拉伸凸台：两侧对称150；拔模角度点选从动尺寸35.26°；

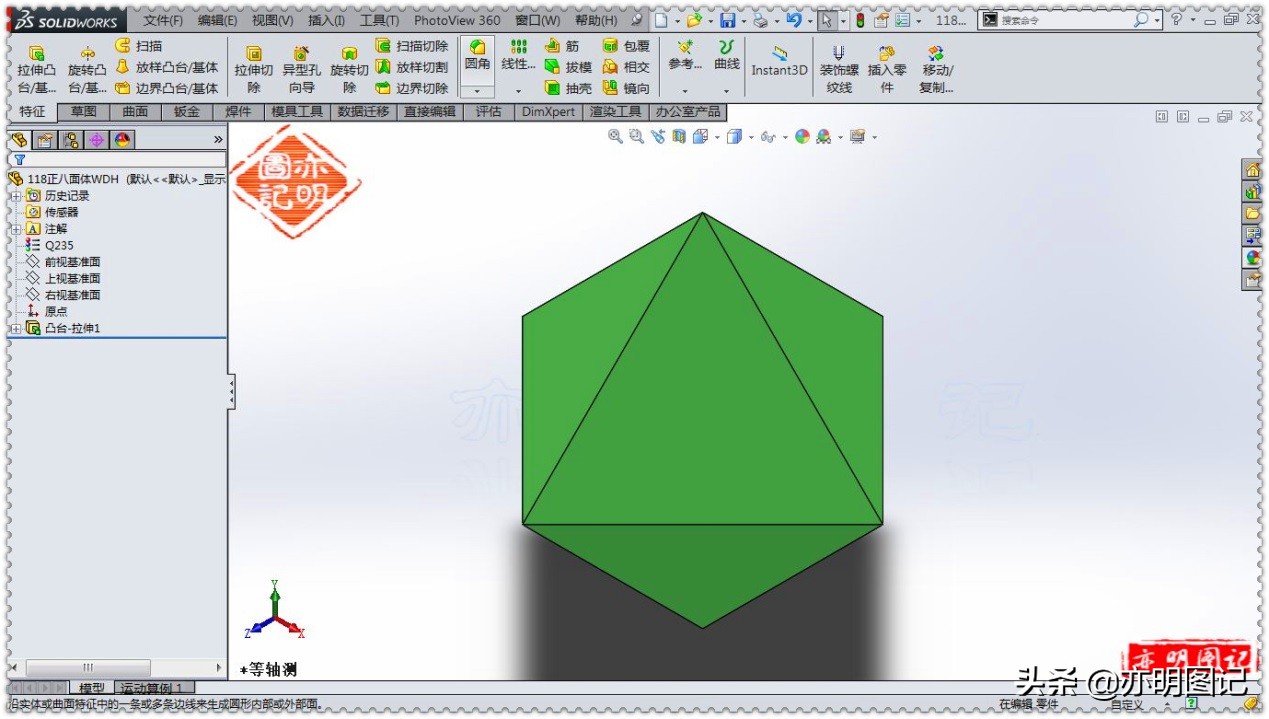

3、完成。
