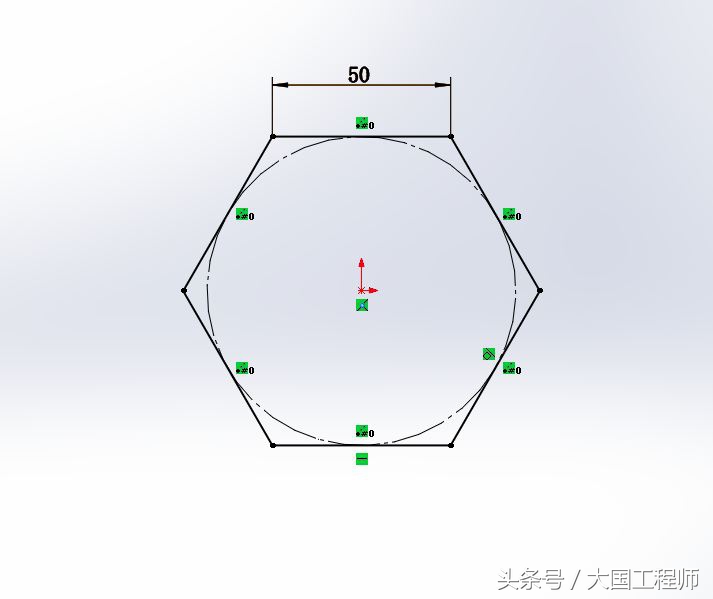

1.前视基准面，草绘六边线，边长50 。退出草绘。

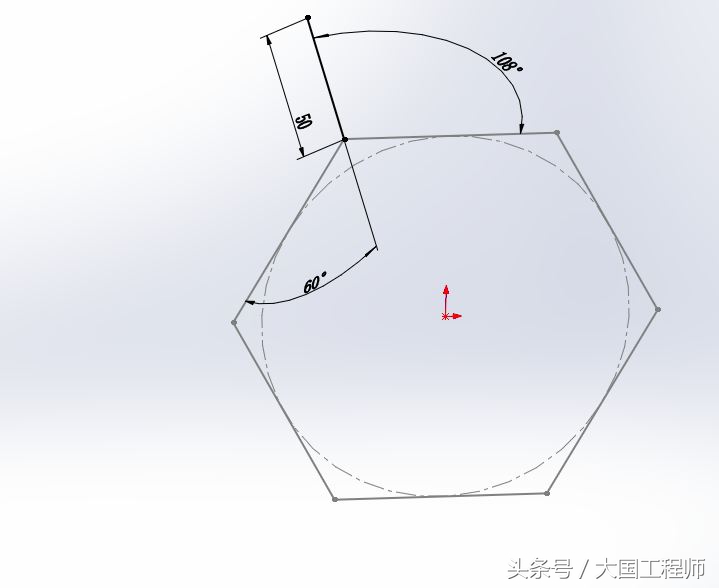

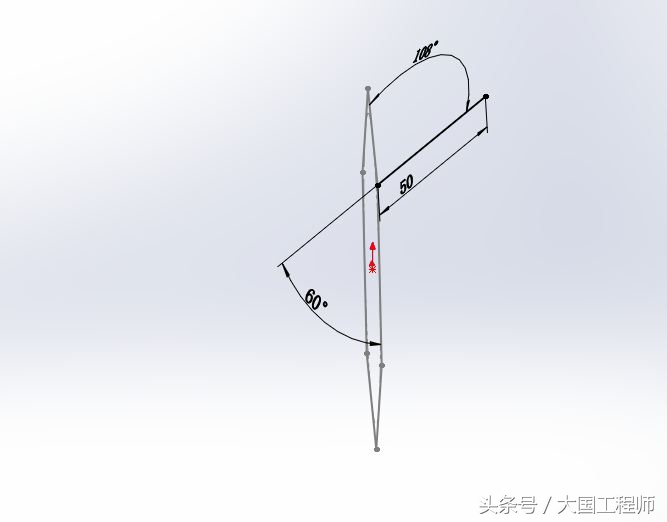

2.点 3D草图，画一条直线50长，标注角度，108度和60 度。完成。
另一个方向看，与六边形夹角60 度 。

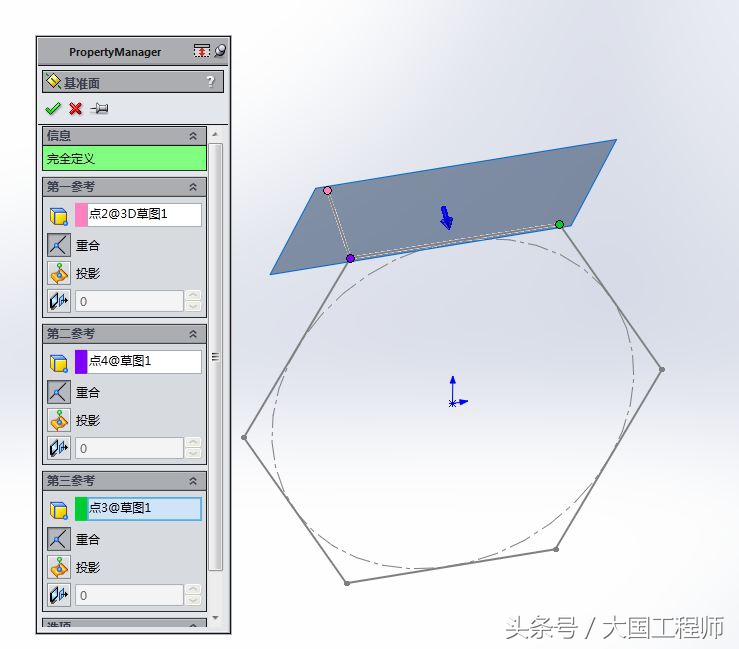

3.基准面。依次点 图中的三个点，粉、紫、绿 。

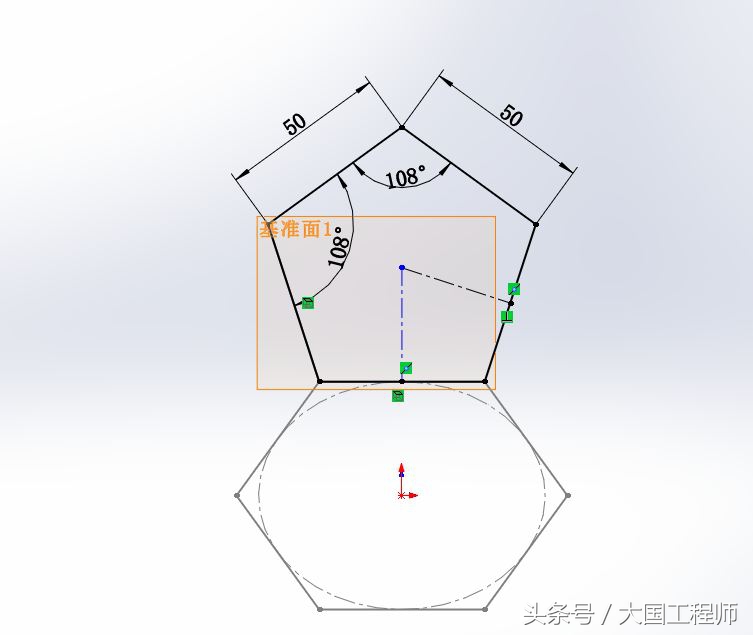

4.点 基准面1，进入草绘状态。绘制五边形。退出草绘。
5.隐藏 基准面1 ， 右视基准面，画两条中心线，和一个点。点与两条线添加交叉点约束。退出草绘。

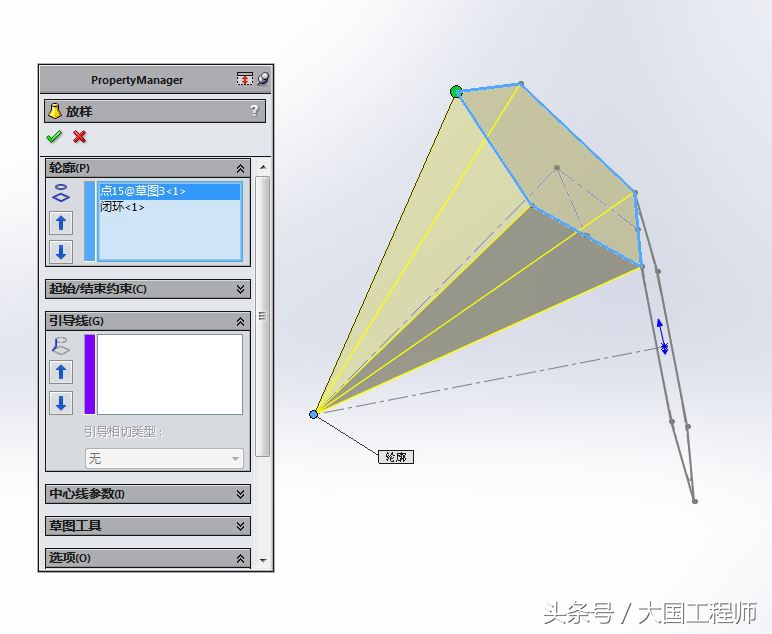

6.放样。轮廓为：五边形（闭环）、点（上一步的点）。

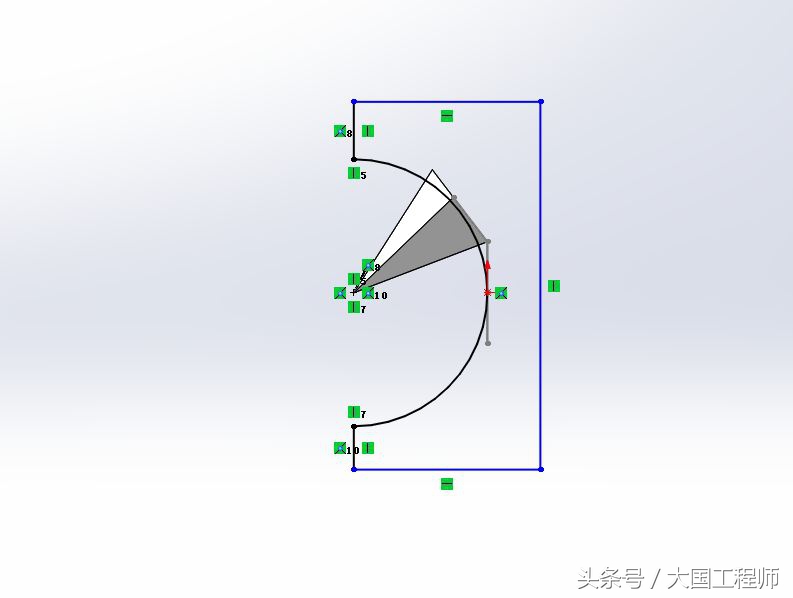

7.右视基准面，草绘图形如下。圆心为放样的顶点，圆与原点相交。

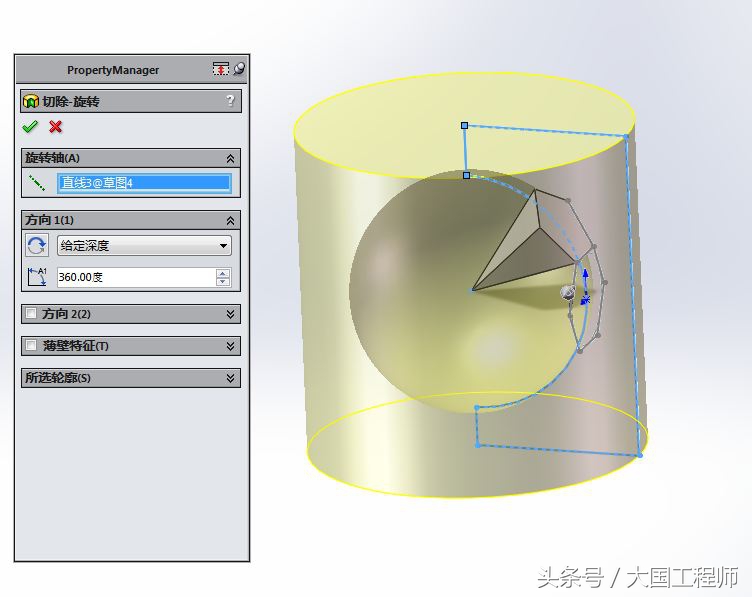

8.旋转切除。

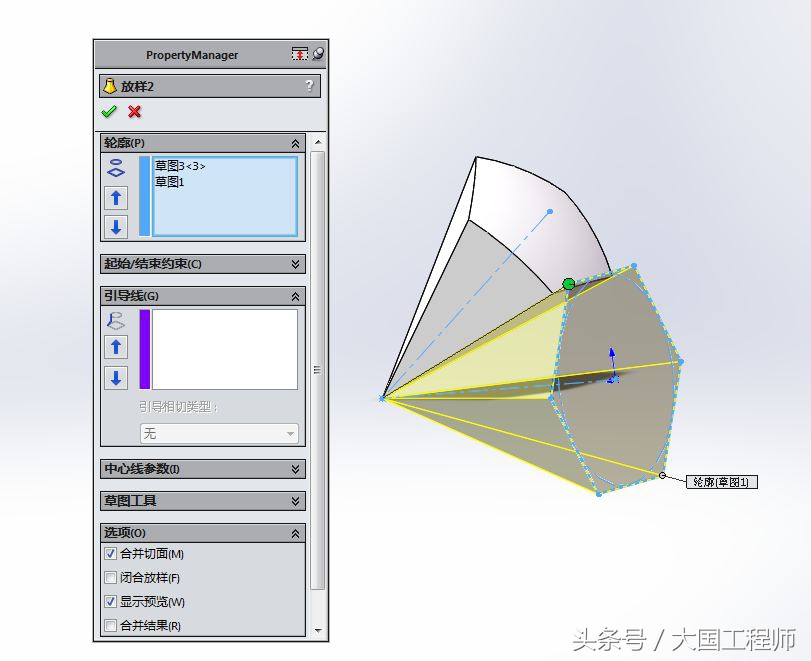

9.放样。轮廓为：六边形（草图1），和点（第五步，草图3）。合并结果的勾去掉。

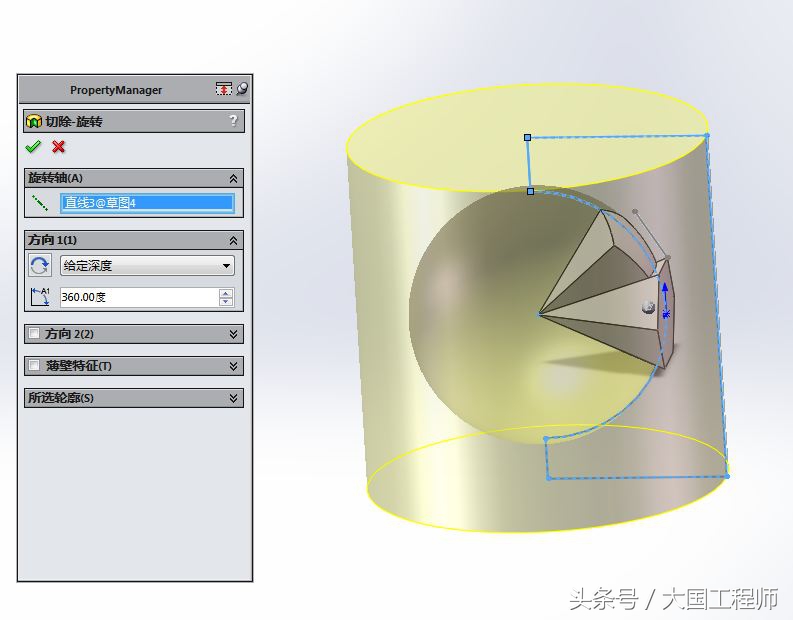

10.旋转切成。重复使用用草图4（第七步）。

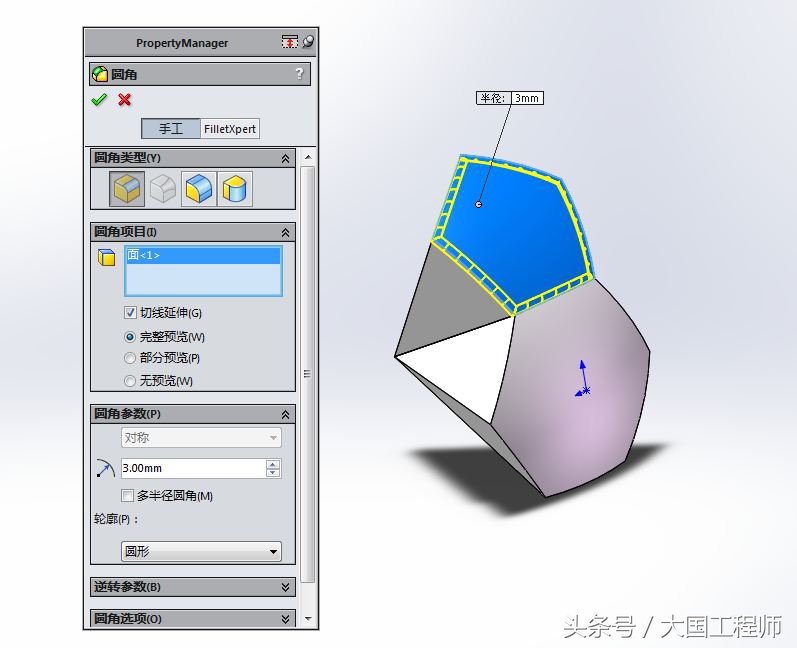

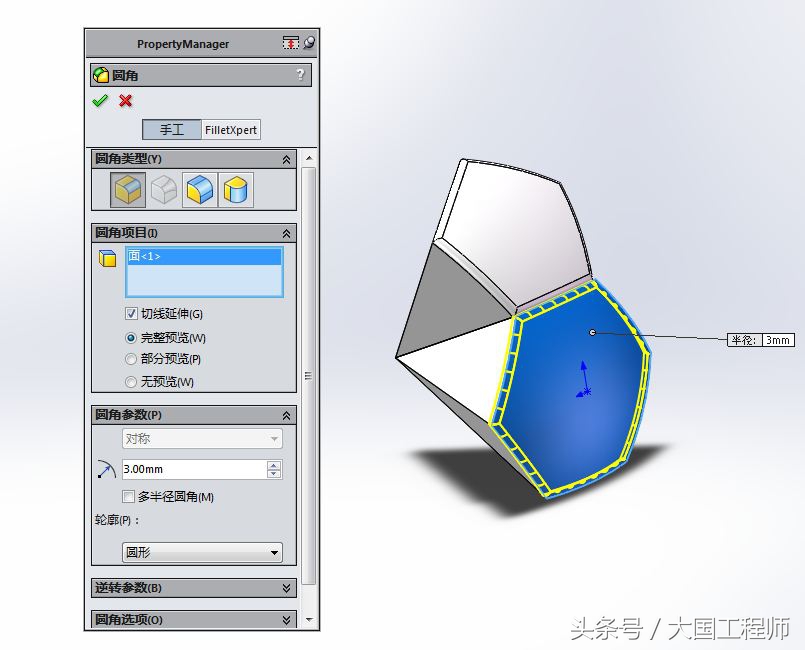

11.圆角，半径3 。
12.圆角，半径3 。

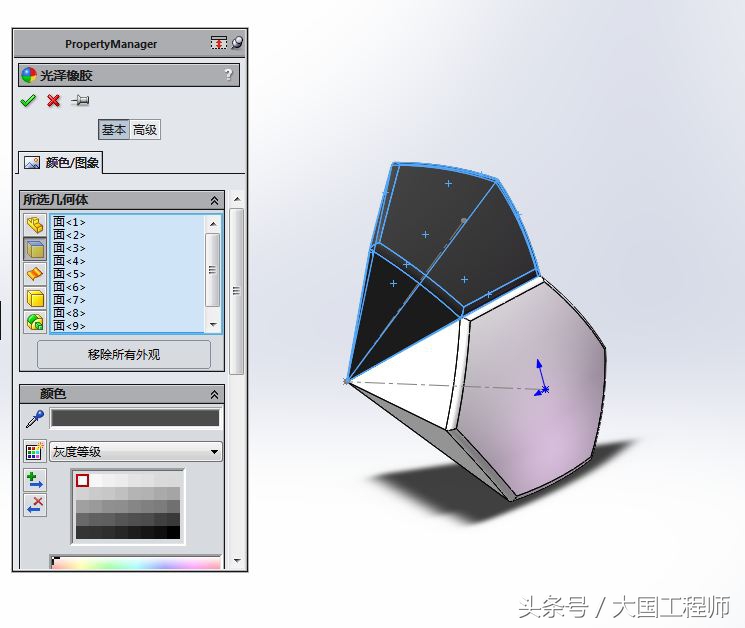

13.添加材质。

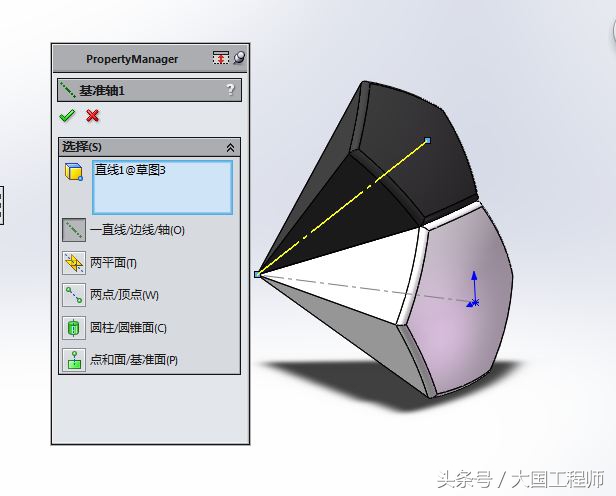

14.基准轴。显示草图3。点草图3的中心线（斜线）。

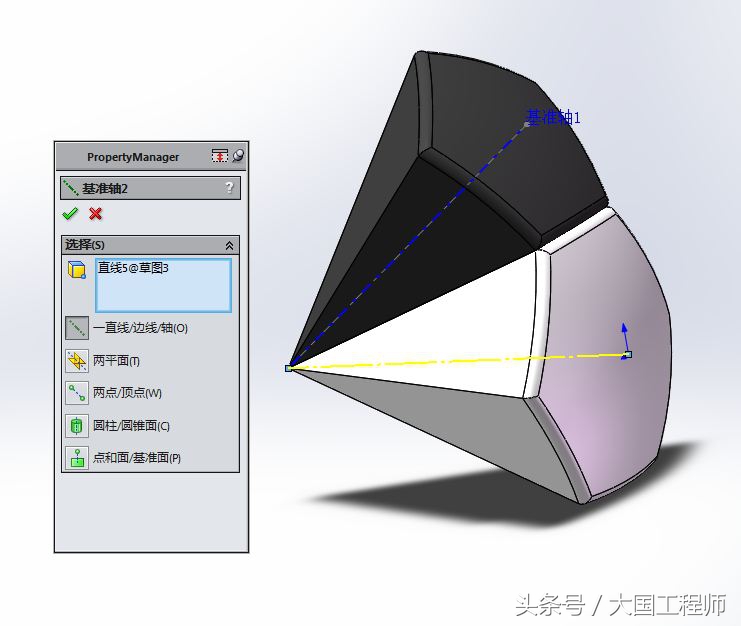

15.基准轴2 ，点草图3的中心线（水平线）。

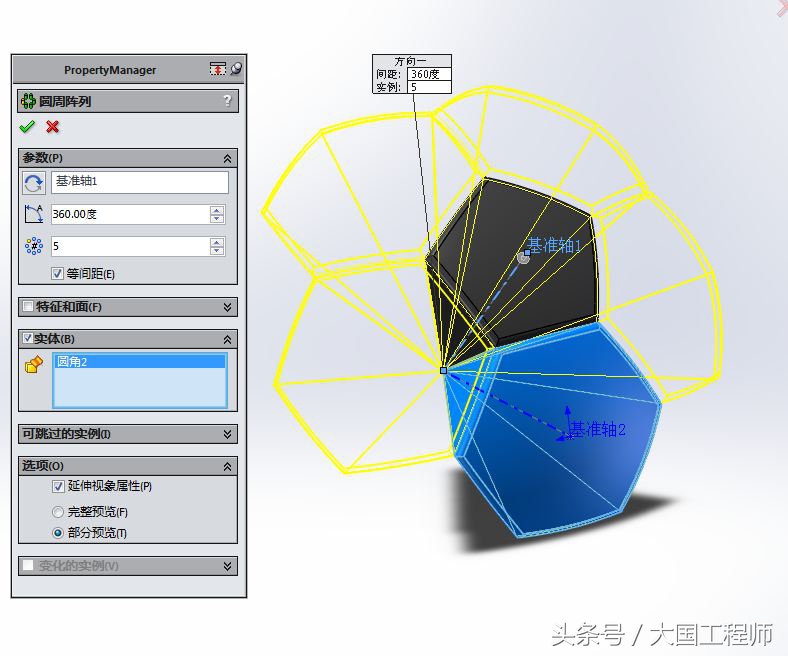

16.圆周阵列。基准轴1 。阵列5个。实体为：六边形放样体。

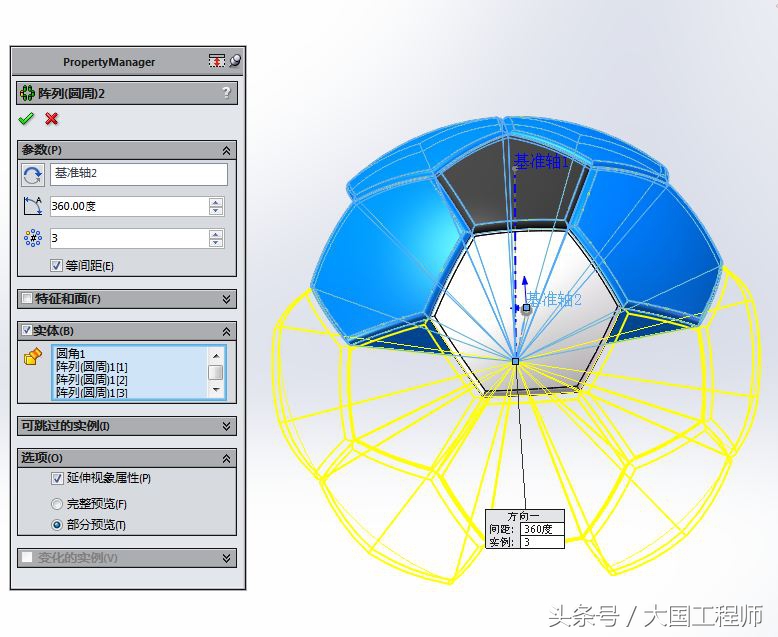

17.圆周阵列2。基准轴2 。阵列3个。实体：黑色（圆角1）和 4个蓝色的图形。

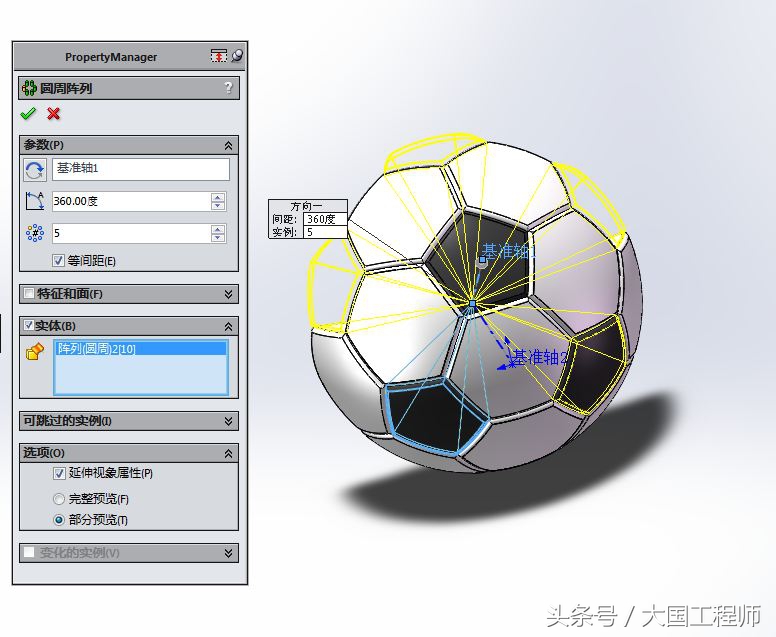

18.圆周阵列3 。基准轴1 。阵列5个。实体：图中蓝色边线的五边形。

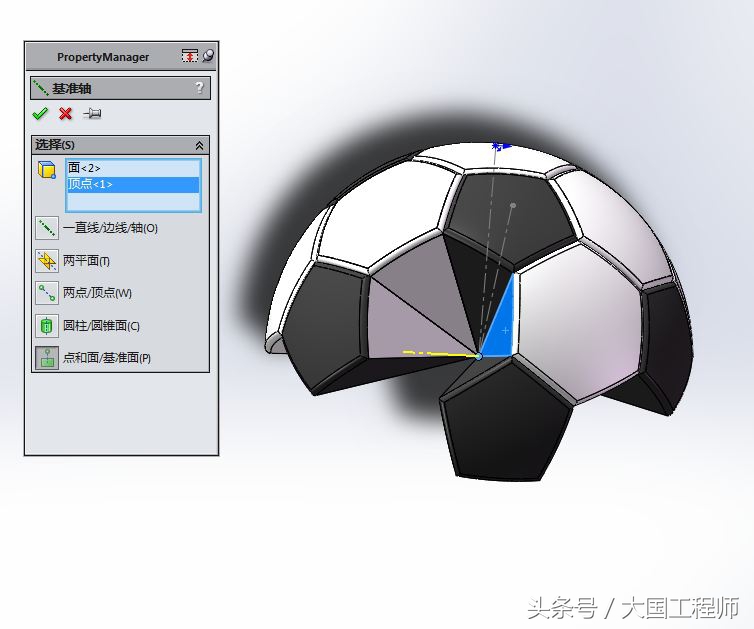

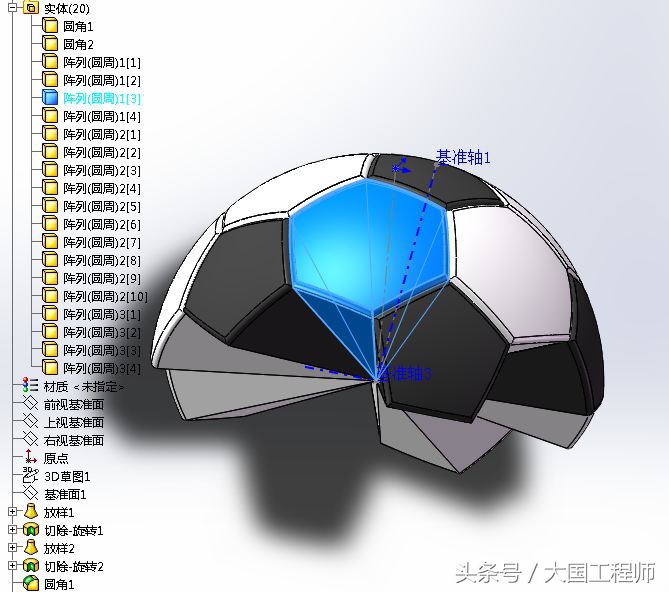

19.基准轴3 。蓝色面和 点。蓝色面和草图3的两条中心线在一个面上。
要选中上图的面，先隐藏该蓝色的面。
20.在设计树上显示上一步隐藏的面。 圆周阵列，围绕基准轴3 ， 2个，在设计树上选所有的实体。

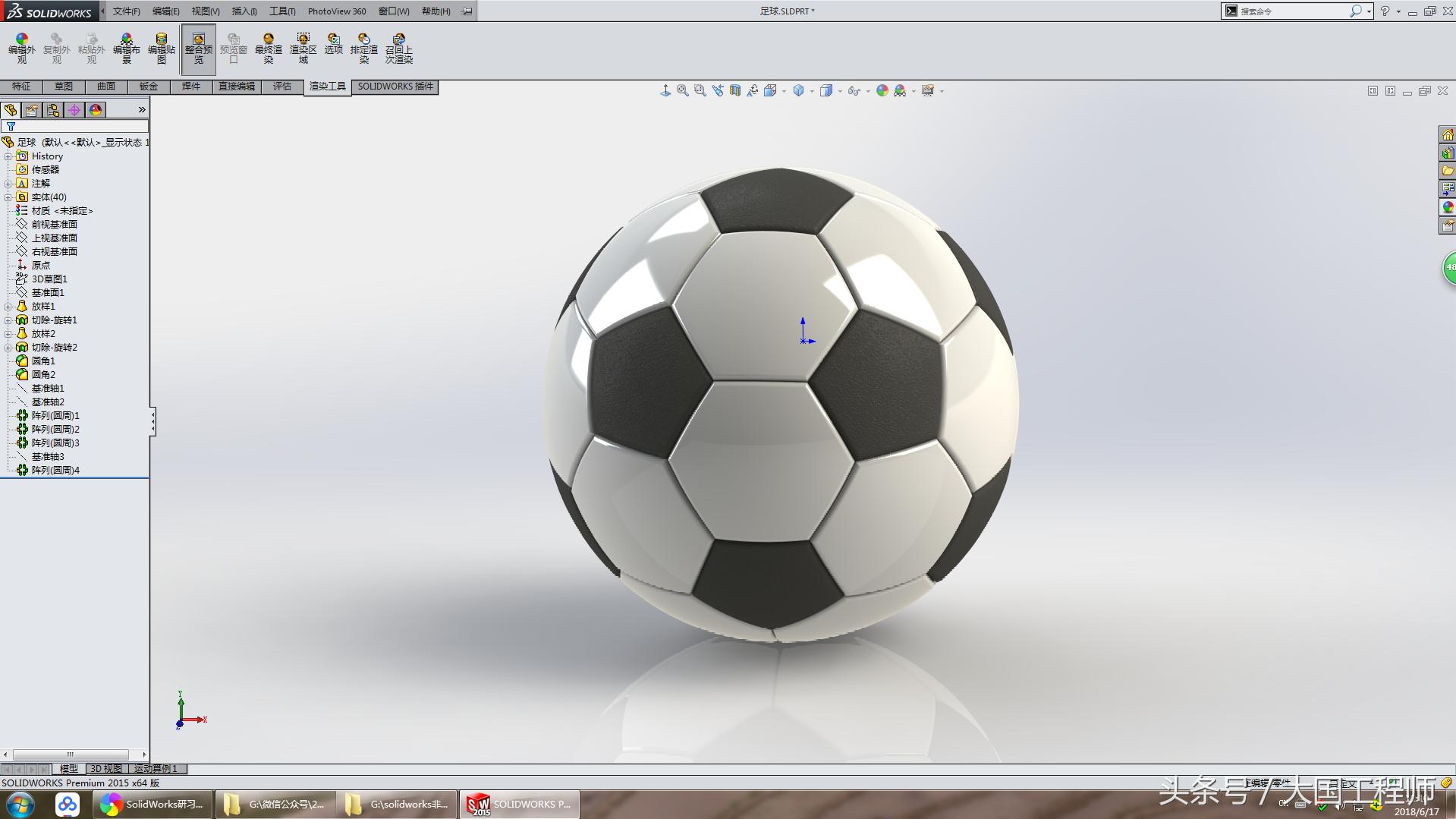

21.完成，渲染。
