继上次进行ABAQUS与ANSYS静力学求解对比后，本次带来 ABAQUS与ANSYS Workbench 模态求解对比。
模型选用早期学习ANSYS时常用的机翼模型，如图1所示，二维草图尺寸如图2所示。
图1 几何模型示意图
图2 机翼二维草图尺寸

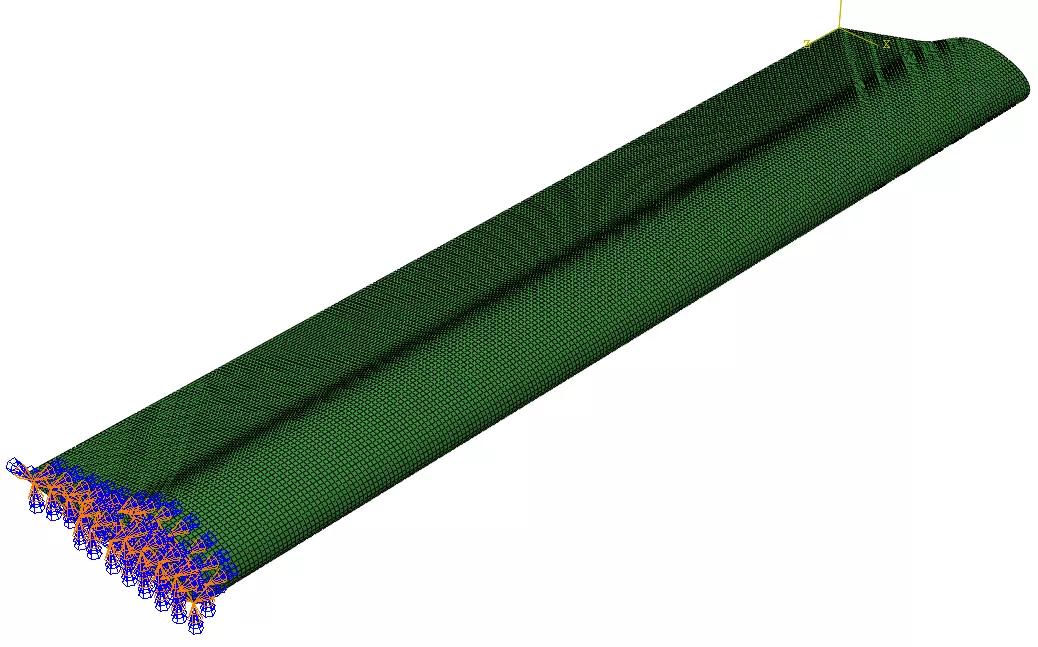

为了保证两者网格属性完全一致，采用Hypermesh进行网格划分，得到如下网格模型。
图3 网格模型
01 ABAQUS分析
将设定好的网格模型在Hypermesh中导出为inp文件后导入ABAQUS中，进行后续设定。
一、前处理
1、几何模型构建（跳过）
2、材料参数定义
2.1 创建材料
在Property模块中，单击Create Material创建材料，密度为7850kg/m3，杨氏模量为2.1e11Pa，泊松比为0.3。
2.2 创建截面
在Property模块中，单击Create Section创建Solid-Homogeneous截面。
2.3 截面指派
在Property模块中，单击Assign Section完成属性指派。
3、网格系统构建（跳过）
二、求解设置
1、分析步创建：
在Step模块创建Linear Perturbation-Frequency分析步，选用Lanczos法求解前20阶模态，设定如图4所示。
图4 模态分析设定
2、连接关系构建：跳过。
3、边界条件设定：
1）位移边界条件
在Load模块单击Create Boundary Condition，选择Symmetry/Antisymmetry/Encastre，一侧所有节点，施加Encastre约束。
2）载荷边界条件（跳过）
图5 边界条件设定
在Job模块中创建作业并提交求解，得到如下求解结果。
三、后处理

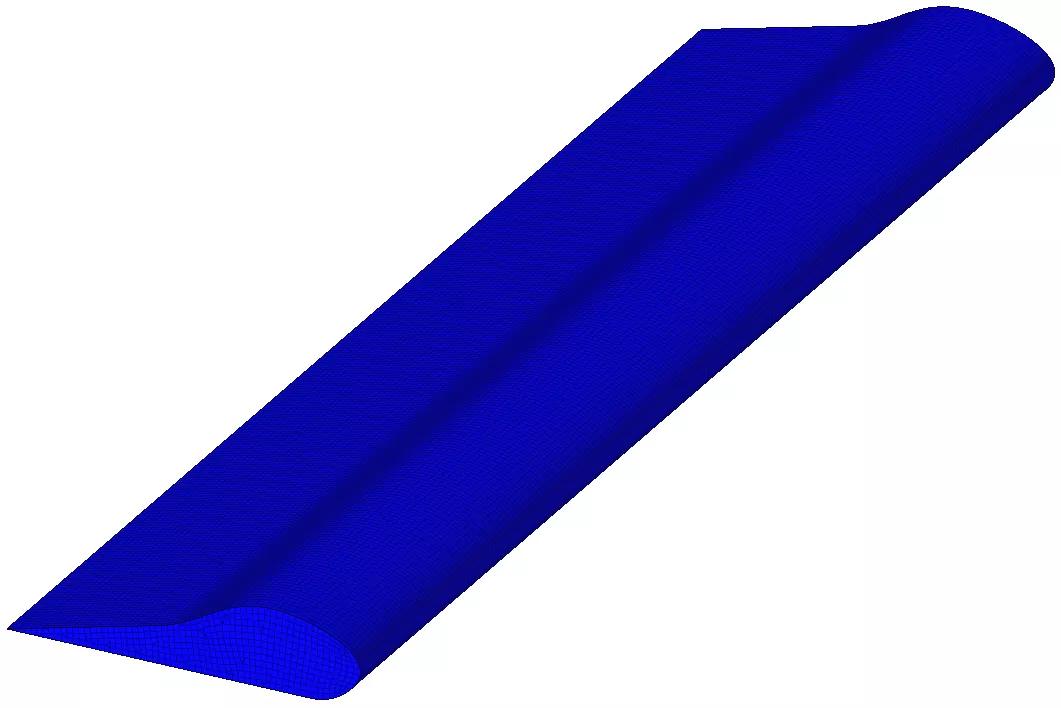

在Job模块单击Results，进入后处理模块，一阶模态振型如图6所示（限于篇幅，其余结果不作展示），20阶模态频率如图7所示。
图6 一阶模态振型（ABAQUS结果）
图7 前20阶模态求解结果
02 ANSYS分析
在Hypermesh得到的网格模型以inp文件形式导入ANSYS Workbench中，搭建模态分析流程，如图8所示。
图8 模态分析流程
在Engineering Data中完成材料定义，并进入Mechanical中进行材料指派，针对一侧端面施加固定约束，求解其前20阶模态结果，得到的一阶模态振型及总体结果如图9和图10所示。
图9 一阶模态振型（WB结果）

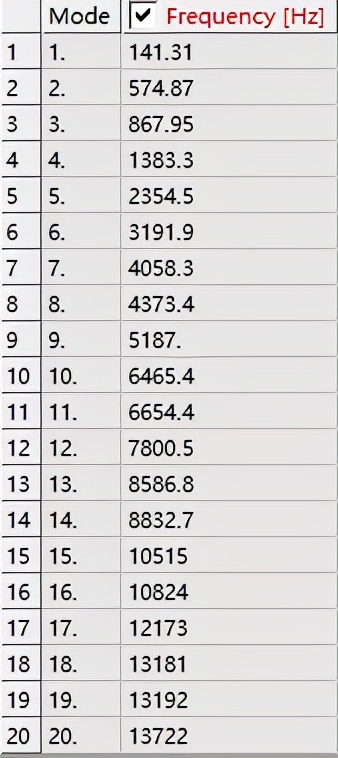

图10 前20阶模态求解结果（WB结果）
03 误差对比
通过对比可见二者模态振型完全相同，模态频率会有一定误差，但各阶频率误差均在5%以下。
关于ABAQUS与ANSYS的更多视频可在 乐仿腾讯课堂 进行学习。
