绘制三角形已经到了第四篇了，然而三角形还是等不到踪影，不少读者已经开始按耐不住内心的躁动了，好消息来了，本文就将完成绘制三角形的任务～

通过阅读本文，你将获得以下收获：

1.如何使用OpenGL es基本图元绘制点、线、三角形

2.如何使用OpenGL es更高级的图元绘制更复杂的图形

上篇回顾

上一篇博文一看就懂的OpenGL ES教程——这或许是你遇过最难画的三角形（三）重点介绍了图元和片段着色器以及OpenGL渲染指令，憋了这么久，今天开始，让我们一起体验渲染的快感～～

opengl教程三角形,一看就懂的教程视频

绘制图形

回顾下前几篇真正执行渲染的代码：

/**        此处开始将数据传入图形渲染管线              **/
    static float triangleVer[] = {
            0.8f, -0.8f, 0.0f,
            -0.8f, -0.8f, 0.0f,
            0.0f, 0.8f, 0.0f,
    };

     GLuint apos = static_cast<GLuint>(glGetAttribLocation(program, "aPosition"));
    glEnableVertexAttribArray(apos);
    glVertexAttribPointer(apos, 3, GL_FLOAT, GL_FALSE, 0, triangleVer);

     /**        此处结束将数据传入图形渲染管线              **/

      /**        此处开始将图像渲染到屏幕              **/

    glClearColor(1.0f, 1.0f, 1.0f, 1.0f);
    glClear(GL_COLOR_BUFFER_BIT);

    glDrawArrays(GL_TRIANGLE_STRIP, 0, 3);

    eglSwapBuffers(display, winSurface);

     /**        此处结束图像渲染              **/

这里是渲染三角形的代码，glDrawArrays方法传入的图元类型是GL_TRIANGLE_STRIP，但是路要一步一步走，我们就先从最基本的点绘制开始吧。

在前几篇给的代码中，使用的都是直接获取着色器变量名的方式： GLuint apos = static_cast<GLuint>(glGetAttribLocation(program, "aPosition"));

还记得在一看就懂的OpenGL ES教程——这或许是你遇过最难画的三角形（二）中 GLSL一章节中曾经提到过 layout 修饰符：

layout是GLSL的几个修饰符中的一个，一般用来指定变量布局的，可以说是着色器和客户端程序或者其他阶段着色器的通信接口

何为变量的位置？你可以想象每一个着色器程序是一层楼，每个需要对接外部的变量住在一个个房间中，假如你现在是客户端的C++程序，你想给着色器里面某个变量传参，然后你又不知道变量名字，如果此时你知道变量所在的房间编号，那你照样还是可以将数据传给变量，就像一个蹑手蹑脚的间谍，偷偷打开对应location的房门，偷偷将一份机密文件交给里面的人（location对应变量）。所以 layout加location的作用已经很明显了，你不需要房间里面住着谁（不用知道变量名称），只需要知道房间号（location），也能按成变量数值的传递。

（直到今日，我依旧想为我当初的比喻点赞）

opengl教程三角形,一看就懂的教程视频

于是在今天的例子，我们统一使用这个新特性吧～

C++音视频学习资料免费获取方法：关注音视频开发T哥，+ 「链接」即可免费获取2023年最新C++音视频开发进阶独家免费学习大礼包！

绘制点

点的图元类型为：

GL_POINTS

表示每个顶点在屏幕上都是单独的点（想想一个点确实也玩不出其他花了）

于是渲染代码变为：

//三个点坐标
    static float pointsVer[] = {
            0.8f, -0.8f, 0.0f,
            -0.8f, -0.8f, 0.0f,
            0.0f, 0.8f, 0.0f,
    };

//旧的传输数据方式，已经out了
//    GLuint apos = static_cast<GLuint>(glGetAttribLocation(program, "aPosition"));

//通过layout传输数据，传给了着色器中layout为0的变量
    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 0, pointsVer);
    //打开layout为0的变量传输开关
    glEnableVertexAttribArray(0);

    glClearColor(1.0f, 1.0f, 1.0f, 1.0f);
    glClear(GL_COLOR_BUFFER_BIT);
//从第0个顶点开始，取三个顶点，绘制成三个点到后备缓冲区
    glDrawArrays(GL_POINTS, 0, 3);
    //窗口显示，交换后备缓冲区到前台
    eglSwapBuffers(display, winSurface);

这里顶点属性数组传入的是6个浮点数，然后通过glVertexAttribPointer方法告知OpenGL 如何解析这个顶点属性数组（如有不清楚，请看一看就懂的OpenGL ES教程——这或许是你遇过最难画的三角形（二）中的叙述），在这里，就是将三个顶点属性依次传给顶点着色器中layout为0的变量，那么顶点着色器现在是什么样子的呢：

        #version 300 es
        layout (location = 0)
        in vec4 aPosition;//输入的顶点坐标，会在程序指定layout将数据输入到该字段

        void main() {
           //直接把传入的坐标值作为传入渲染管线。gl_Position是OpenGL内置的表示坐标的变量
            gl_Position = aPosition;
            //点的尺寸
            gl_PointSize = 50.0;
        }"

注意这里需要指定点的尺寸，点在这里以正方形呈现，所以指定的就是正方形的边长。

片段着色器和上一篇一摸一样，只是给当前片段赋颜色值：

       #version 300 es
       precision mediump float;
       out vec4 FragColor;

        void main() {
           //给当前片段赋颜色值
           FragColor = vec4(1.0,0.5,0.5,1.0);
        }

于是乎顶点着色器执行3次，得到三个顶点的最终坐标，传到图形渲染管线中，执行完图元装配，光栅化之后，每个片段都执行一次片段着色器，于是乎再执行完渲染程序，三个小红点便跃然纸上：

opengl教程三角形,一看就懂的教程视频

那么绘制4个点呢？只要传入的顶点属性数组为4*3个，并通过glVertexAttribPointer方法告知OpenGL有4个顶点属性即可。以此类推～

绘制线段

说起绘制线段，OpenGL就开始展现他*器武**库之丰富了。

绘制线段的图元类型有3种，分别为：

GL_LINES
GL_LINE_LOOP
GL_LINE_STRIP

三者的区别在上一篇文章图元装配一章已经有所提及：

opengl教程三角形,一看就懂的教程视频

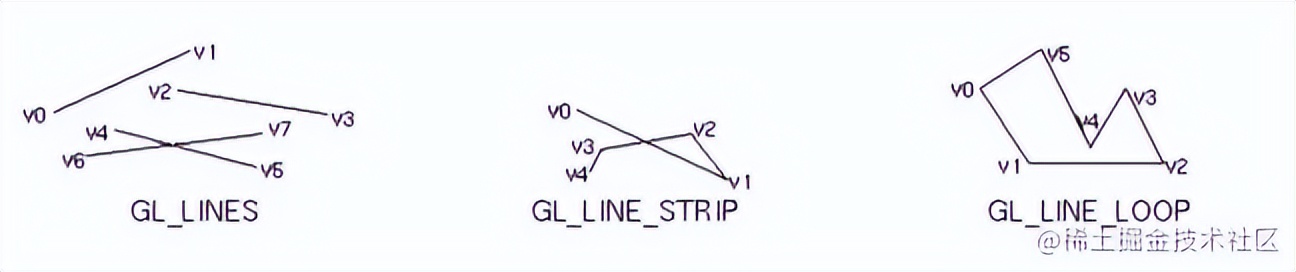

如果现在传入顶点着色器的顶点数组的元素分别为：v0,v1,v2,v3,v4,v5,v6,v7，那么对应的图元效果图如下所示：

opengl教程三角形,一看就懂的教程视频

相信在做列位看官都能理解它们的区别了，接下来就实践分别瞥一瞥它们各自的风采。

这次传4个点，依次每种图元看看效果：

//四个点坐标
    static float lineVer[] = {
            0.8f, -0.8f, 0.0f,
            -0.8f, -0.8f, 0.0f,
            0.0f, 0.8f, 0.0f,
            0.4f, 0.8f, 0.0f,
    };

不过画线之前，别忘了要指定线段的宽度，不然宽度就是0 ，即一条抽象到看不见的线段。

//设置线段宽度
glLineWidth(20);

GL_LINES ：

glDrawArrays(GL_LINES, 0, 4);

从第0个顶点开始，读取4个顶点，每两个组成一对连成线。

opengl教程三角形,一看就懂的教程视频

是屏幕下方两条红色横线，下面一条的顶点分别为 0.8f, -0.8f, 0.0f 和 -0.8f, -0.8f, 0.0f ,上面的线段顶点分别为 0.0f, 0.8f, 0.0f 和 0.4f, 0.8f, 0.0f 。

GL_LINE_STRIP :

glDrawArrays(GL_LINE_STRIP, 0, 4);

opengl教程三角形,一看就懂的教程视频

这种是从第一个顶点开始一路连到到最后一个顶点。

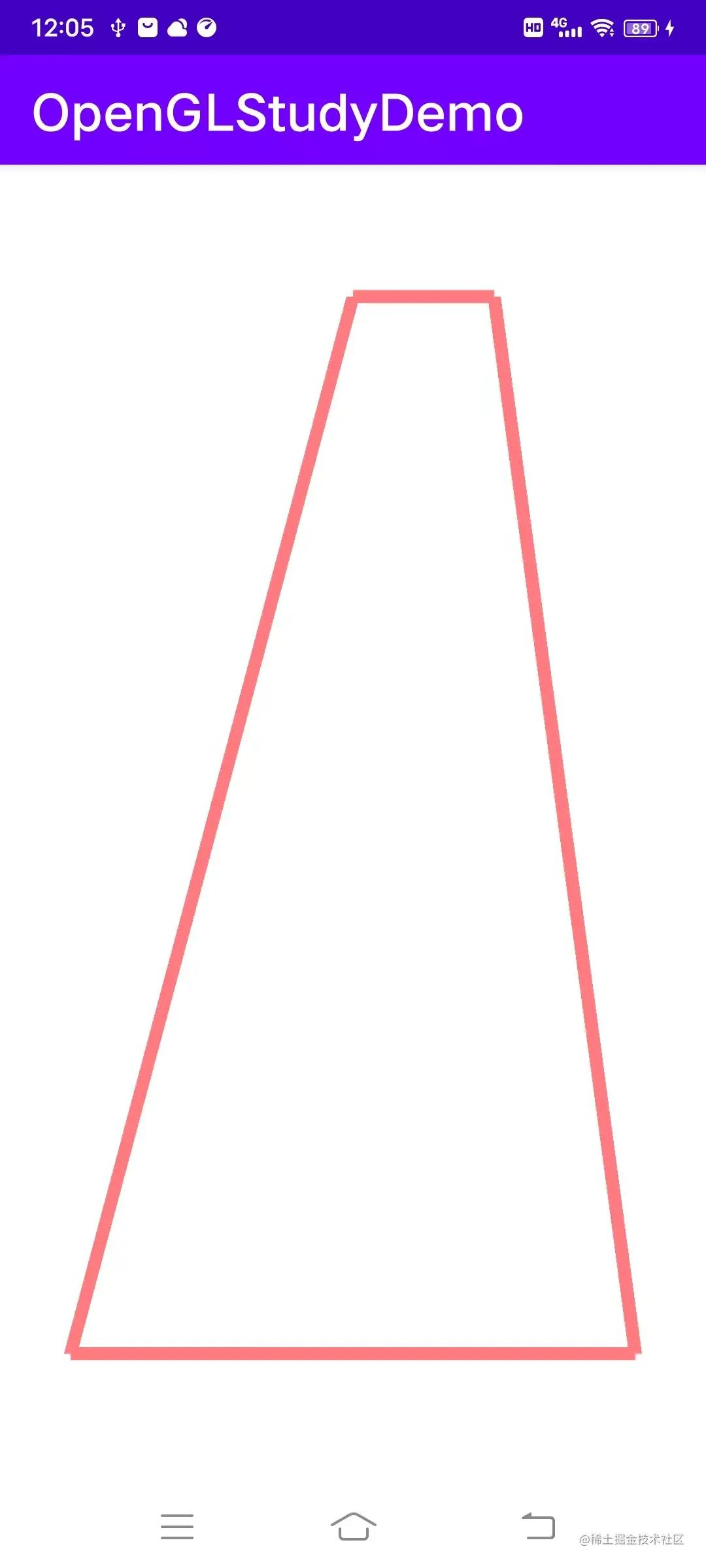

GL_LINE_LOOP ：

glDrawArrays(GL_LINE_LOOP, 0, 4);

opengl教程三角形,一看就懂的教程视频

还是这种给力，一路连成闭环。

绘制三角形

画完线段，接下来就是开始令人兴奋的三角形了。而三角形，就更能体现OpenGL就开始展现他*器武**库之丰富，简直是东风快递、民兵、白杨皆有之。

opengl教程三角形,一看就懂的教程视频

顶点属性数组改为传入3个顶点属性（当然你要传4个也行，在后面读取的时候指定读取几个就可以了）：

static float triangleVer[] = {
        0.8f, -0.8f, 0.0f,
        -0.8f, -0.8f, 0.0f,
        0.0f, 0.8f, 0.0f,
};

三角形的图元类型也是三种，我们也来一一领略一番：

opengl教程三角形,一看就懂的教程视频

三角形的就比较复杂了：

这是官网的解释：

opengl教程三角形,一看就懂的教程视频

第一种 GL_TRIANGLES 是每三个顶点就分别连成一个三角形，也就是说把顶点数组每三个为一组分，互相之间没有瓜葛。

第二种 GL_TRIANGLE_STRIP 就比较牛逼了，从第0个顶点开始，每3个顶点连在一起形成三角形， v0,v1,v2为一个三角形，v1,v2，v3为一个三角形,v2，v3，v4为一个三角形依此类推。

如果顶点个数为n，则可以生成n-2个三角形。

第三种 GL_TRIANGLE_FAN 是谁是第一个顶点谁就拥有优先的绘图权（排在第一位的果真是大佬），第一个顶点会和后面每2个顶点为一组绘制三角形。v0,v1,v2为一个三角形，v0,v2，v3为一个三角形,v0，v3，v4为一个三角形依此类推。最后形成一个扇形形状。

用代码一一感受它们的风采吧：

首先用最简单的三个点绘制：

static float triangleVer[] = {
        0.8f, -0.8f, 0.0f,
        -0.8f, -0.8f, 0.0f,
        0.0f, 0.8f, 0.0f,
};
//对于三个点来说，GL_TRIANGLES，GL_TRIANGLE_STRIP和GL_TRIANGLE_FAN绘制结果都一样
glDrawArrays(GL_TRIANGLES, 0, 3);

opengl教程三角形,一看就懂的教程视频

开始玩点好玩的了 。

将传入的顶点属性数组改为 6个元素：

static float triangleVer[] = {
        0.8f, 0.8f, 0.0f,
        0.0f, 0.8f, 0.0f,
        0.4f, 0.4f, 0.0f,
        -0.8f, 0.5f, 0.0f,
        -0.4f, 0.8f, 0.0f,
        -0.8f, 0.8f, 0.0f,
};

绘制顶点数目也改为6 :

glDrawArrays(GL_TRIANGLES, 0, 6);

opengl教程三角形,一看就懂的教程视频

尝试下 GL_TRIANGLE_STRIP ：

opengl教程三角形,一看就懂的教程视频

惊奇发现已经面目全非了，几乎看不到三角形的痕迹了。

再看下 GL_TRIANGLE_FAN ：

opengl教程三角形,一看就懂的教程视频

更加没有三角形痕迹了，v5还被抛弃了什么鬼。

为什么呢？按照前面对GL_TRIANGLE_FAN的讲解，v0，v4，v5会连成一个三角形，不过仔细看坐标就会发现，它们三个点是在一条直线上的，连不了三角形，索性直接抛弃了v5 。

opengl教程三角形,一看就懂的教程视频

其实OpenGL之前是有四边形的图元类型的，但是在OpenGL3.1之后就被移除了，那这次就不讲了，那么问题来了，四边形要怎么绘制呢？

C++音视频学习资料免费获取方法：关注音视频开发T哥，+正在跳转即可免费获取2023年最新C++音视频开发进阶独家免费学习大礼包！

其实答案已经在上面了，通过GL_TRIANGLE_STRIP或者GL_TRIANGLE_FAN ，只要给四个任何三个点不共线的点，就可以绘制出来。

三角形是最基本的图形，三角形三个点必然是共面的，所以在OpenGL的世界里，任何图形都可以通过三角形来构建。

举个例子，画个正方形瞧瞧？

opengl教程三角形,一看就懂的教程视频

static float triangleVer[] = {
        0.8f, 0.8f, 0.0f,
        0.8f, -0.8f, 0.0f,
        -0.8f, 0.8f, 0.0f,
        -0.8f, -0.8f, 0.0f,
};

使用GL_TRIANGLE_STRIP绘制：

glDrawArrays(GL_TRIANGLE_STRIP, 0, 4);

show you the rectangle:

opengl教程三角形,一看就懂的教程视频

嗯？说好的正方形怎么变成长方形了。坐标上确实是正方形，但是因为坐标是按照比例系数传的并且手机屏幕是长方形的，所以无奈被拉长。不过也是有办法解决的，后面讲矩阵的博文就告诉你们答案。

总结

本文主要详细介绍了OpenGL es各种基本图元的绘制，通过本文的学习，各种基本图图元的绘制相信不在话下了，而且通过一些图元类型还可以玩出一些花了。现在距离一看就懂的OpenGL ES教程——这或许是你遇过最难画的三角形（一）中绘制三角形的终极任务只差那种看起来酷毙的绚烂的渐变色彩了，别急，还是那句话，* 欲知后事如何*，*且听下回分解* 哈哈。下一篇文章一看就懂的OpenGL ES教程——这或许是你遇过最难画的三角形（五）

代码地址

opengl-es-study-demo （不断更新中）

参考

OpenGL官网Primitives Learn OpenGL
