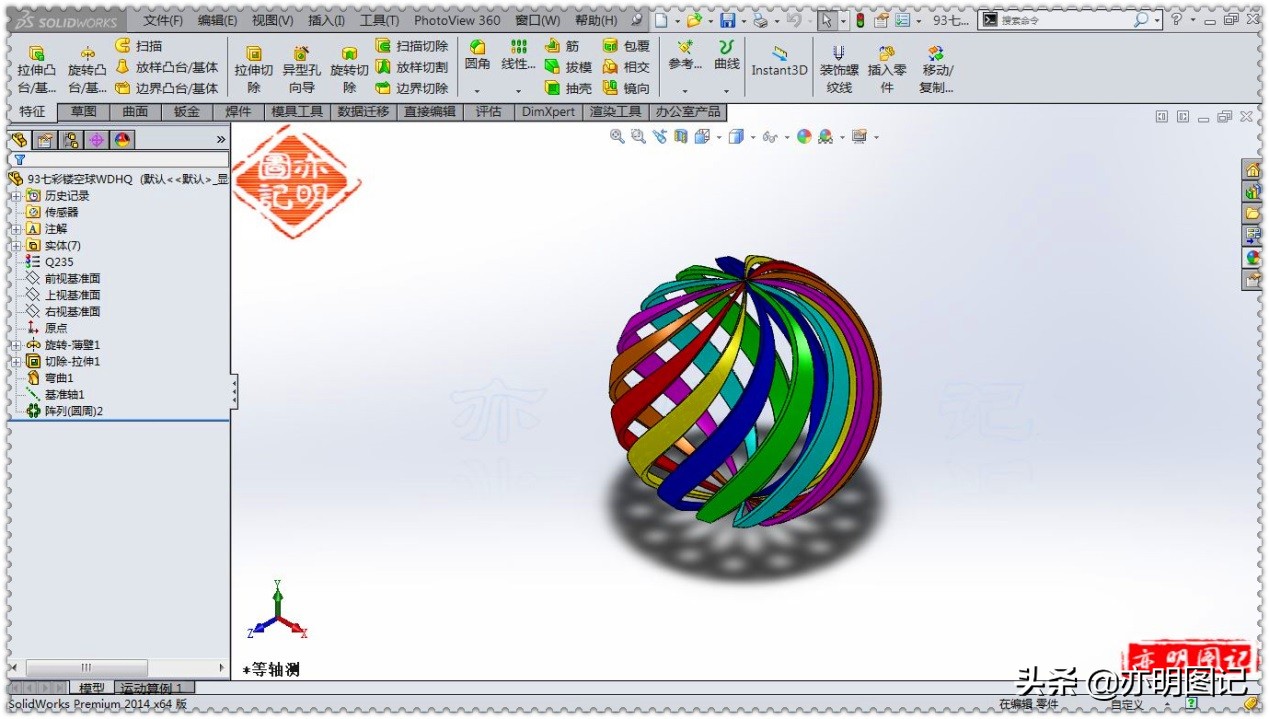

3d七彩镂空球模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

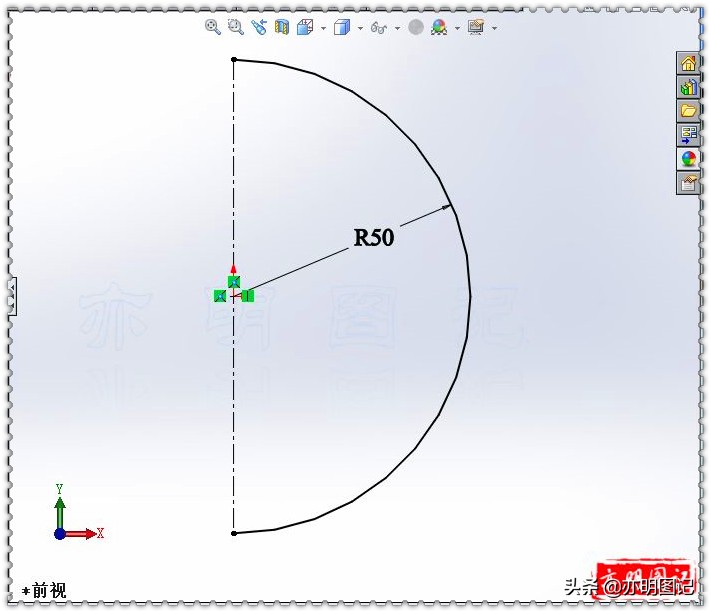

1、在前视基准面上绘制草图 圆弧+中心线：圆弧半径50；圆心与原点重合；

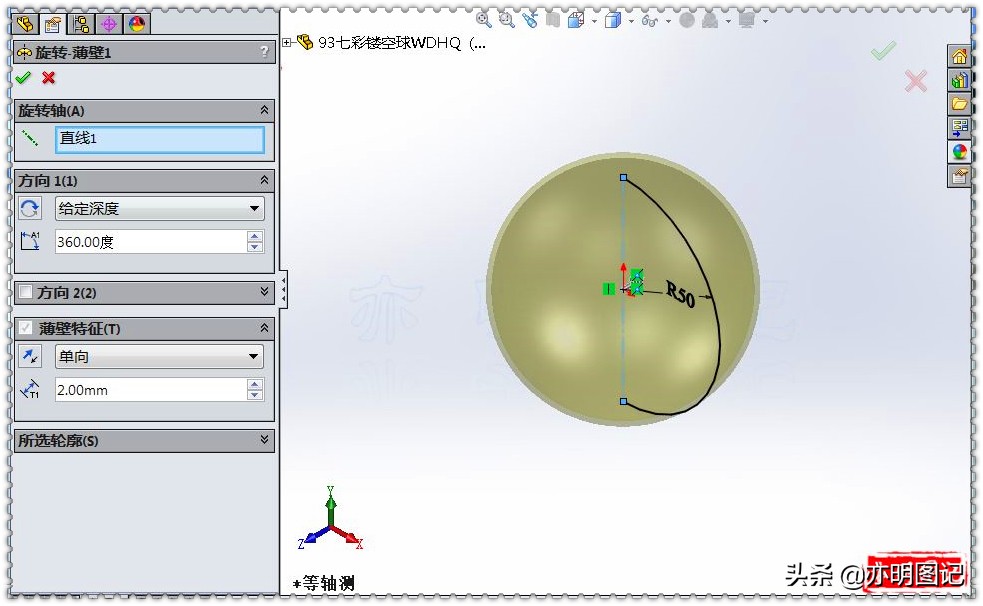

2、旋转凸台：薄壁特征，单向，2；

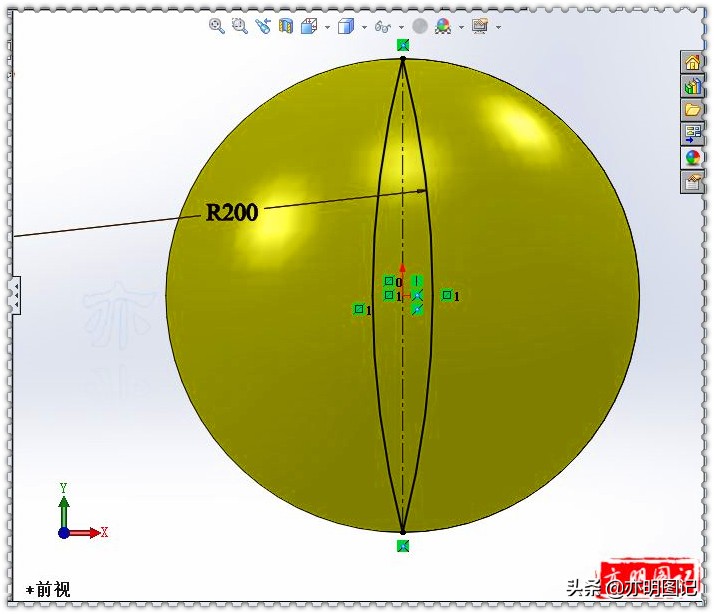

3、在前视基准面上绘制草图 两圆弧+中心线：圆弧半径200；

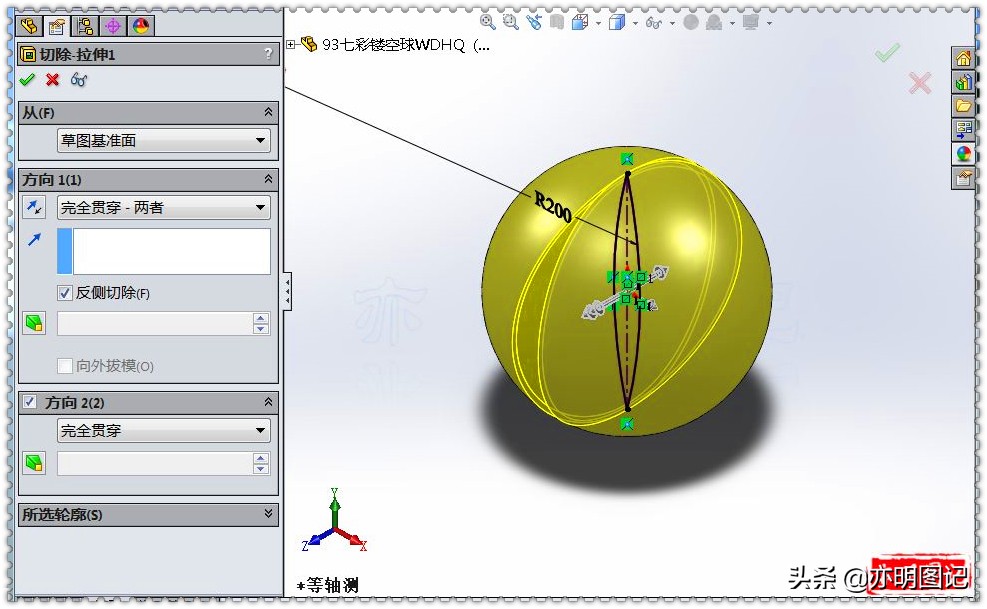

4、拉伸切除：完全贯穿-两者；勾选反侧切除；

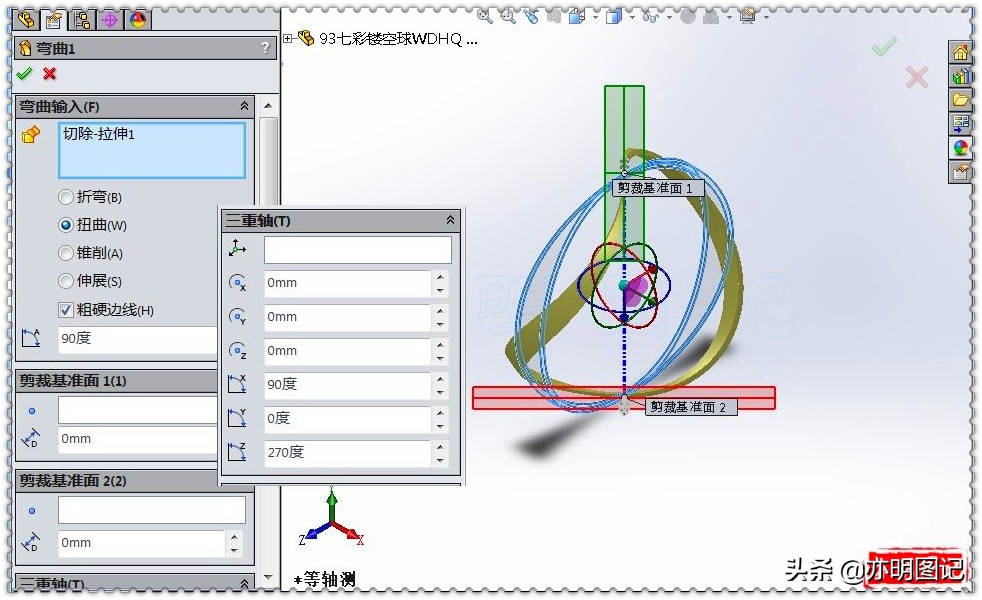

5、弯曲：勾选扭曲；角度90°；三重轴设置沿X轴90°，Z轴270°，其他设为0；

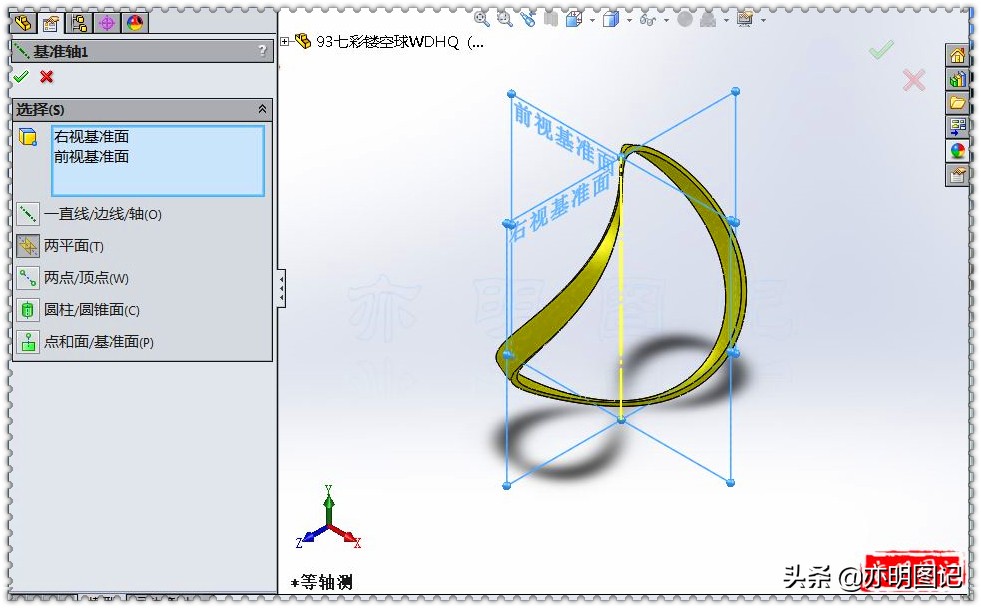

6、新建基准轴：选择右视基准面和前视基准面 两平面；

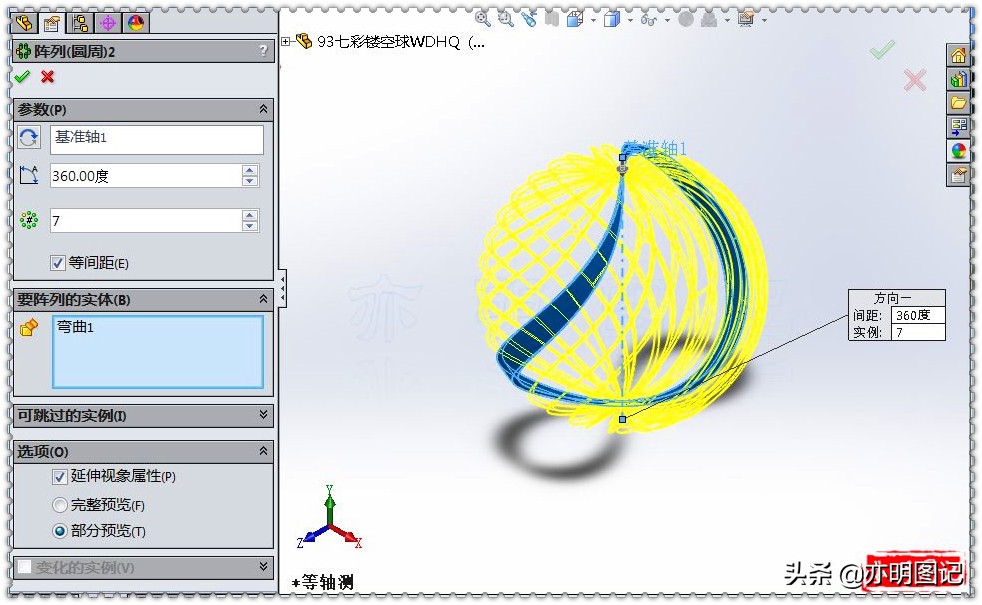

7、圆周阵列：阵列轴选择新建的基准轴；阵列数量7；要阵列的实体选择弯曲的实体；

8、完成。
