2021年湖南省湘潭市中考物理试卷
一、单项选择题（本大题共18小题，每小题2分，共36分。）
1．（2分）下列现象能说明分子在做无规则运动的是（ ）
A．大雪纷飞 B．稻浪起伏 C．炊烟袅袅 D．花香袭人
2．（2分）以下物体通常情况下属于导体的是（ ）
A．橡皮 B．铅笔芯 C．玻璃杯 D．塑料笔帽
3．（2分）下列估测值最接近生活实际的是（ ）
A．人的正常体温约为50℃
B．人的脉搏频率约180次/分钟
C．一个鸡蛋的质量约50g
D．日光灯的额定功率约为1000W
4．（2分）如图所示的现象中，由光的直线传播形成的是（ ）
A．
小孔成像
B．
水中筷子
C．
雨后彩虹
D．
水中“倒影”
5．（2分）两根用餐巾纸摩擦过的吸管，靠近时相互排斥，该现象说明（ ）
A．摩擦创造了电荷
B．两吸管带有同种电荷
C．带电体可以吸引轻小物体
D．两吸管带有异种电荷
6．（2分）如图是端午节赛龙舟的情景，选手在鼓声指引下，整齐地划桨（ ）
A．鼓声是由鼓面振动产生的
B．选手通过响度来辨别鼓声
C．鼓声震耳欲聋，说明鼓声的音调高
D．鼓手在耳朵里塞上棉花，是在声源处减弱噪声
7．（2分）下列做法符合安全用电要求的是（ ）
A．用湿抹布擦拭带电的插座面板
B．在高压线附近放风筝
C．带有金属外壳的用电器接地线
D．家用电器的开关接在零线上
8．（2分）如图所示的四个实例中，属于增大压强的是（ ）
A．
书包的背带较宽 B．
运输车装有很多轮子
C．
滑雪板的面积较大 D．
安全锤头部做成锥形
9．（2分）疫情期间利用无人机给居民送包裹，如图所示，无人机在空中沿水平方向匀速飞行（ ）
A．以无人机为参照物，包裹是运动的
B．以包裹为参照物，无人机是静止的
C．以地面为参照物，无人机是静止的
D．无人机在空中飞行时不受力的作用
10．（2分）下列说法正确的是（ ）
A．化石能源是可再生能源
B．欧姆最早测出了大气压强的值
C．注射器抽取药液，利用了连通器原理
D．“天问一号”火星探测器利用电磁波向地球传递信息
11．（2分）如图所示，一种环保型手电筒，筒内有一个能滑动的圆柱形磁铁，手电筒的小灯就能发光。下列与此手电筒工作原理相同的是（ ）
A．
电动机 B．
电热水壶
C．
发电机 D．
扬声器
12．（2分）如图所示，四冲程内燃机工作循环中一个冲程的示意图，它是（ ）
A．压缩冲程，将内能转化为机械能
B．压缩冲程，将机械能转化为内能
C．做功冲程，将内能转化为机械能
D．做功冲程，将机械能转化为内能
13．（2分）小贝用力将足球踢出去，足球在水平地面上运动，以下说法正确的是（ ）
A．足球由于具有惯性，继续向前运动
B．足球受力运动，说明物体的运动需要力来维持
C．足球受到的重力和支持力是一对相互作用力
D．脚对球的作用力与球对脚的作用力是一对平衡力
14．（2分）如图是小王家的电能表，下列说法正确的是（ ）
A．电能表的读数为56378kW•h
B．这个电能表正常工作的电压为380V
C．这个电能表要在20A的电流下才能正常工作
D．小王家用电器每消耗1度电，电能表指示灯闪烁1600次
15．（2分）用如图所示的装置探究滑动摩擦力大小与什么有关时，下列说法错误的是（ ）
A．探究与压力大小的关系时，可在木块上加砝码
B．探究与接触面积大小的关系时，可将木块侧放
C．木块运动的速度越大，滑动摩擦力越大
D．本实验用到了控制变量法
16．（2分）如图是小李家电火锅的简化电路图，由图可知（ ）
A．R1和R2是串联的
B．开关S1控制整个电路
C．只闭合开关S，是高温挡
D．开关S和S1都闭合，是高温挡
17．（2分）以下图像对应的分析合理的是（ ）
A．
物体所受重力与质量的关系
B．
某固体的密度与体积的关系
C．
物体做变速直线运动时路程与时间的关系
D．
某种燃料完全燃烧放出的热量与质量的关系
18．（2分）如图是小虹设计的一种“身高测量仪”，其中滑片P将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据可通过电压表的示数来反映。测量时，身高越高（ ）
A．电压表示数越小 B．电压表示数越大
C．电路中的电流越大 D．电路中的电流越小
二、填空、作图题（本题每空1分，作图1分，共14分。）
19．（1分）如图所示，木块和小车以相同的速度向右水平匀速直线运动。请画出木块所受重力G的示意图。
20．（1分）如图所示，铅笔长为 cm。
21．（3分）用托盘天平测量圆柱体的质量，右盘中的砝码和标尺上的游码如图所示，则该圆柱体的质量为 g，测得其体积为20cm3，则该圆柱体的密度为 g/cm3；在调节天平平衡时，如果小明忘记将游码调回到0刻度，则他测量的质量值将比真实值 （选填“偏大”或“偏小”）。
22．（2分）如图所示，串联的两电阻丝（R1＜R2），封闭在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连。闭合开关 （选填“相等”或“不相等”），一段时间后，密闭烧瓶内的空气被加热 （选填“A”或“B”）气球先鼓起来。
23．（1分）小明站在厚度忽略不计的穿衣镜前1.5m处，他在镜中的像是一个与他 （选填“等大”、“放大”或“缩小”）的虚像，像与他之间的距离是 m。
24．（3分）武广高速铁路全长约为1050km，如果高速列车按300km/h的速度匀速行驶。则全程所需时间约 h。高铁站的站台边沿标有黄色安全线，提示乘客在等候时要站在安全范围内。一个重要的原因是，当列车进出站时 ，压强 （均选填“大”或“小”），会使乘客受到一个“推”向列车的力。
25．（2分）如图所示是某同学设计的水位自动报警装置，当水位上升到与金属片A接触时，控制电路接通，工作电路中的 （选填“灯亮”或“铃响”），通电螺线管上方为 （选填“N”或“S”）极。
三、实验、探究题（每空1分，共27分）

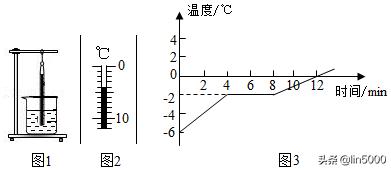

26．（5分）冬天给道路撒盐，可以有效地防止事故发生，为了解其原因，探究盐冰（浓盐水冻成的冰块）熔化时温度的变化规律。
（1）将盐冰打碎后放入烧杯，温度计插入碎冰中，图2中温度计示数为 ℃；
（2）观察现象，记录实验效据，共温度随时间变化图像如图3所示 ℃；熔化过程中，盐冰水混合物的内能 （选填“增加”、“减少”或“不变”）；
（3）实验时烧杯外壁出现水珠，这是空气中的水蒸气 （填物态变化名称）形成的；
（4）由实验可知，盐冰属于 （选填“晶体”或“非晶体”）。

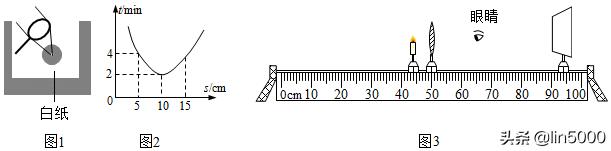

27．（6分）探究凸透镜成像特点时。
（1）小聪将凸透镜正对着太阳光，在透镜下方平行地放上白纸，如图1所示，绘出如图2所示图像，由图可知，对应的s为 cm，此距离即为该透镜的焦距f；
（2）当透镜与蜡烛的距离为15cm时，可在光屏上得到一个倒立、 （选填“放大”“缩小”或“等大”）的清晰实像，利用这一成像原理可制成生活中的 （选填“照相机”、“投影仪”或“放大镜”）；
（3）仅将题（2）中蜡烛和光屏位置对调，根据光路可逆 （选填“能”或“不能”）得到一个清晰的像；
（4）将蜡烛移至如图3所示位置，可以透过凸透镜看到烛焰所成的 （选填“虚”或“实”）像；
（5）凸透镜对光有会聚作用，可以用来制成 （选填“近视”或“远视”）眼镜。

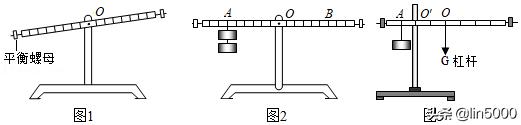

28．（7分）在探究“杠杆的平衡条件”实验时。
（1）实验前，将杠杆置于支架上，当杠杆静止时，如图1所示，此时 （选填“左”或“右”）调节，直至杠杆在 （选填“任意”或“水平”）位置平衡；
（2）调节平衡后，在杠杆上A点处挂两个钩码，如图2所示 个钩码，才能使杠杆在原位置平衡。在A、B两点各增加1个的钩码，则杠杆 （选填“能”或“不能”）保持平衡；
（3）为了使实验结论具有 （选填“普遍性”或“偶然性”），应改变钩码个数及悬挂位置，多次进行实验；
（4）实验时，不再调节平衡螺母，使杠杆的重心位置保持在O点不变，如图3所示，发现A点处只挂1个钩码，则杠杆重力为 N。由此可知，将杠杆支点位置设在 （选填“O”或“O'”）点进行实验，能避免杠杆自身重力影响实验结论“动力×动力臂＝阻力×阻力臂”的得出。

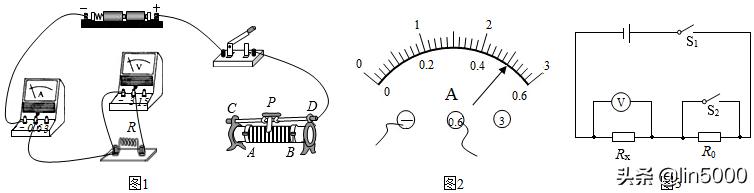

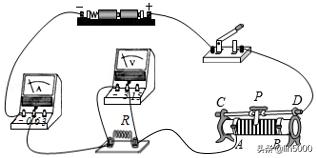

29．（9分）科技小组用如图1所示电路测量定值电阻的阻值。
（1）请用笔画线代替导线，将图中的器材连接成完整电路。要求：
①滑片P向B端移动时，电流表示数变小；
②连线不能交叉；
（2）在连接电路时，开关应处于 （选填“断开”或“闭合”）状态，滑动变阻器滑片P应位于 （选填“A”或“B”）端；
（3）闭合开关前，发现电流表指针在零刻度线右端，其原因可能是 （选填“A”或“B”）；
A.电流表没调零
B.电流表正负接线柱接反了
（4）问题解决后，闭合开关，滑片P移动到某一位置时，电流表的示数如图2所示，为 A，则R的阻值是 Ω；
（5）改变电阻两端电压，多次测量求平均值，分析数据，通过导体的电流与导体两端的电压成 （选填“正”或“反”）比；
（6）另一小组的同学利用已知电阻R0，设计并连接了如图3所示的电路来测量未知定值电阻Rx的阻值。主要步骤如下：
①闭合开关S1和S2，电压表的示数为U1；
②只断开开关S2，电压表的示数为U2，此时通过Rx的电流为 ；
由此可得Rx的阻值为 （以上两空均用字母U1、U2、R0表示）。
四、综合题（本题共23分。解答部分请写出必要的文字说明、公式和重要的演算步骤)

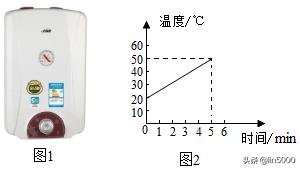

30．（6分）图1是小亮家某品牌小厨宝（小体积快速电热水器）。某次正常加热工作中，其内胆装有5L的水，额定功率为2200W，水的比热容为c水＝4.2×103J/（kg•℃）。问：
（1）该小厨宝内胆装有水的质量为 kg；
（2）由图象可知，加热5min，水温升高了 ℃，吸收的热量为 J；
（3）本次加热小厨宝消耗了 J的电能，该小厨宝的发热电阻阻值为多少？

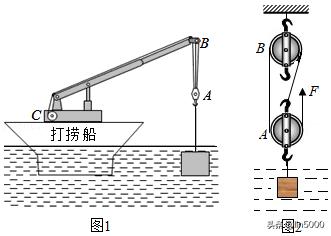

31．（8分）如图1所示，某打捞船打捞水中重物，A是重为600N的动滑轮，C是卷扬机，卷扬机拉动钢丝绳通过滑轮组AB竖直提升水中的重物，体积为0.3m3的重物浸没在水中，此时钢丝绳的拉力F的大小为1.0×103N，摩擦、钢丝绳重、重物表面沾水的质量及水对重物的阻力均忽略不计，ρ水＝1.0×103kg/m3，g＝10N/kg。问：
（1）当重物底部位于水面下5m深处时，水对重物底部的压强是 Pa；
（2）重物浸没在水中时受到三个力，其中浮力大小为 N，重力大小为 N；
（3）当重物逐渐露出水面的过程中，重物浸入水中的体积不断减小，打捞船浸入水中的体积不断变 ；重物全部露出水面和浸没时相比，打捞船浸入水中的体积变化了 m3；
（4）重物全部露出水面后匀速上升了1m，钢丝绳末端移动了 m。此过程中滑轮组的机械效率是多少？

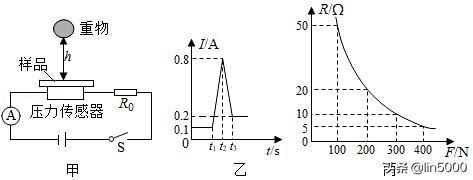

32．（10分）某安全设备厂研发了一种新型抗压材料，要求对该材料能承受的撞击力进行测试。如图甲所示，材料样品（不计质量），闭合开关S，将重物从样品正上方h＝5m处静止释放，并最终静止在样品上的过程中，电流表的示数I随时间t变化的图像如图乙所示，定值电阻R0＝10Ω，重物下落时空气阻力忽略不计。求：
（1）重物下落时，重物作 速直线运动，其重力势能转化为 能；
（2）0～t1时间内，重物在空中下落，电流表示数是 A，压力传感器的电阻是 Ω；
（3）t1～t3时间内，重物与样品撞击，通过电流表的最大电流是 A，样品受到的最大撞击力是 N；撞击后重物静止在样品上，定值电阻R0的功率是 W；
（4）重物在空中下落的过程中，重力做功是多少？
答案
1．解：分子运动属于扩散现象，是肉眼看不见的运动，是宏观上的运动；
ABC选项中的现象都是肉眼看得见的运动，属于机械运动，属于扩散现象。
故选：D。
2．解：
橡皮、玻璃杯，不容易导电；铅笔芯的材料是碳，属于导体；
故选：B。
3．解：A.人体正常的体温是37℃，故A错误；
B.人的脉搏频率和心跳频率相同，大约是70次/分钟；
C.10个鸡蛋的质量大约1斤，即500g，故C正确；
D.日光灯的额定功率是40W左右，故D错误。
故选：C。
4．解：A.小孔成像是由光的直线传播形成的现象，故A符合题意；
B.插入水中的筷子看起来向上弯折了，属于光的折射现象；
C.雨过天晴时，太阳光通过悬浮在空气中细小的水珠折射以后，形成彩虹，故C不符合题意；
D.景物在水中形成倒影属于光的反射现象，故D不符合题意。
故选：A。
5．解：用餐巾纸摩擦过的吸管带上了电，这是摩擦起电现象，并没有创造电荷，靠近时相互排斥，故B正确。
故选：B。
6．解：
A、声音由物体的振动产，故A正确；
B、音色指声音的品质和特色，依靠的是不同发声体音色一般不同；
C、鼓声大作，说明声音的响度大；
D、鼓手在耳朵里塞上棉花，故D错误。
故选：A。
7．解：A、因为湿抹布是导体，容易发生触电事故；
B、安全用电的原则：不接触低压带电体。在高压线下放风筝很危险；
C、金属外壳的用电器要接地，发生触电事故；
D、在家庭电路中，故D不符合安全用电原则。
故选：C。
8．解：A、书包背带较宽，通过增大受力面积来减小压强；
B、运输车装有很多轮子，通过增大受力面积来减小压强；
C、穿滑雪板滑雪，是在压力一定时；故C不合题意；
D、安全锤头部做成锥形，通过减小受力面积来增大压强。
故选：D。
9．解：AB、在无人机带着包裹匀速飞行过程中，无人机与包裹是相对静止的，B正确；
C、无人机飞行时，其位置发生了改变，无人机是运动的；
D、无人机在空中匀速直线飞行时，故受平衡力作用。
故选：B。
10．解：A、化石能源不能短时期内从自然界得到补充，故A错误；
B、托里拆利最早测出了大气压强的值，故B错误；
C、注射器抽取药液，故C错误；
D、电磁波能在真空中传播，故D正确。
故选：D。
11．解：由手电筒的结构可知，线圈内有可来回运动的条形磁体，线圈做切割磁感线运动产生电流，其工作原理是电磁感应现象；
A、电动机是利用通电导体在磁场中受力而运动原理制成，故A不合题意；
B、电热水器是利用电流的热效应制成的；
C、发电机是利用电磁感应现象制成的，故C符合题意；
D、扬声器工作时，由于线圈中的电流是交变电流，线圈就不断地来回振动，于是扬声器就发出了声音；
故选：C。
12．解：图中的气门关闭，活塞下行；在做功冲程中。
故选：C。
13．解：
A、小贝用力将足球踢出去，继续向前运动；
B、足球受力运动，物体的运动不需要力来维持，故B错误；
C、足球受到的重力和支持力，不是一对相互作用力；
D、脚对球的作用力与球对脚的作用力，是一对相互作用力，故D错误。
故选：A。
14．解：
A、电能表显示数字中最后一位是小数，则图中电能表示数为5637.8kW•h；
B、表盘上“220V”表示电能表的正常工作电压为220V；
C、20A表示该电能表正常工作时允许通过的最大电流；
D、“1600imp/（kW•h）”表示用电器每消耗1kW•h（3度）的电能，故D正确。
故选：D。
15．解：
A、探究与压力大小的关系时，增大压力，故A正确；
B、探究与接触面积大小的关系时，接触面的粗糙程度不变，改变接触面的大小；
C、滑动摩擦力的大小与压力大小，与物体运动的速度无关；
D、影响滑动摩擦力大小因素有两个，故D正确。
故选：C。
16．解：A、开关S和S1都闭合，电流有两条路径，R1和R7是并联的，故A错误；
B、由电路图可知，故B错误；
CD、只闭合开关S时1接入电路，电阻R2没有接入电路，开关S和S2都闭合，R1和R2是并联的，电源电压U一定可知，电功率越大，故C错误。
故选：D。
17．解：A.物体所受的重力与质量成正比，且比值是恒定值；
B.密度是物质的一种特性，与物种的种类、温度有关，故B错误；
C.变速直线运动的路程随着时间在变化的，而图中路程是不变的；
D.图中燃料燃烧放出的热量是恒定值，故D错误。
故选：A。
18．解：由图可知：滑动变阻器全部电阻连入电路，滑片P的移动不改变电路中的电阻，故CD错误；
由于电压表测量滑动变阻器下部分R2两端的电压，当被测者的身高越高时，滑动变阻器下部分R2的阻值变大，由U＝IR可知R2两端的电压变大，即电压表示数变大，B正确。
故选：B。
19．解：木块和小车以相同的速度向右水平匀速直线运动，木块所受重力G的方向始终是竖直向下的，如图所示：
20．解：由图知：刻度尺上1cm之间有10个小格，所以一个小格代表1mm；铅笔左侧对应的示数为7.00cm，所以铅笔的长度为L＝6.80cm﹣2.00cm＝3.80cm。
故答案为：4.80。
21．解：（1）游码分度值为0.2g，砝码质量加游码所对的刻度值为圆柱体的质量。
（2）圆柱体的密度为：
。
（3）小明在调节天平平衡时，忘记将游码调回到0刻度，他测出的物质质量等于物质的真实值量加上调节天平平衡时游码所对应的刻度值。
故答案为：62.4；8.12。
22．解：实验中阻值不相等两电阻串联，则两电阻中的电流相等，电阻大的电阻丝产生的热量多2产生的热量要多，B气球先鼓起来。
故答案为：相等；B。
23．解：根据平面镜成像特点，物体在平面镜中成虚像，所以小明在平面镜中成的是等大的虚像，小明的像到平面镜的距离也是1.5m。
故答案为：等大；5。
24．解：（1）因为v＝，
所以全程所需时间t＝＝＝3.5h；
（2）当列车进出站时，车体附近的气流速度大，会使乘客受到一个“推”向列车的力。
故答案为：7.5；大；小。
25．解：当水位上升到与金属片A接触时，控制电路接通，电磁铁有磁性，工作电路中的铃响；
电流从通电螺线管的上方流入，下方流出。
故答案为：铃响；S。
26．解：（1）由图2可知，温度计的最小刻度值是1℃，因此该温度计的示数是﹣5℃；
（2）从图3中可知，盐冰在熔化过程中温度保持﹣2℃不变；
盐冰熔化过程吸收热量，内能增大；
（3）盐冰在熔化过程中吸收热量，使烧杯的温度降低，即出现的水珠；
（4）根据曲线图可知：盐冰在熔化过程中温度保持﹣8℃不变，所以盐冰属于是晶体。
故答案为：（1）﹣4；（2）﹣2；（3）液化。
27．解：（1）当正对太阳光的凸透镜将阳光会聚为一个最小、最亮的点时、能量最大。而凸透镜将阳光会聚为一个最小，这点到凸透镜光心的距离即为焦距，当凸透镜到纸的距离为10cm时将纸烤焦的时间最短、最亮。
（2）当透镜与蜡烛的距离为15cm时，物距大于一倍焦距而小于二倍焦距、放大的实像、放大的实像的原理工作的、缩小的实像的原理工作的、放大的虚像的原理工作的。
（3）仅将题（2）中蜡烛和光屏位置对调，根据光路可逆可知、缩小的清晰实像。
（4）图乙中，蜡烛与凸透镜相距6cm，故物体经透镜成正立。
（5）远视眼对光的折射能力较弱，在看近处物体时所成的像在视网膜的后方，我们应增加这些光的会聚程度。近视眼的折光能力太强，为使从远处物体发出的光能会聚到视网膜上，凹透镜可以达到这样的目的。
故答案为：（1）10.（2）放大；投影仪。（4）虚。
28．解：（1）当杠杆静止时，发现左端下沉，此时，直至杠杆在水平位置平衡；
（2）设一钩码重为G，一格为L，所以n＝2；
在A、B两点各增加1个钩码，右侧变为7G×6L＝18GL；
（3）多次改变力和力臂的大小，得到了多组实验数据。该实验测多组数据的目的是为了得出的结论更具有普遍性；
（4）设杠杆的重力为G，每一格的长度为L.则每一个的重力为＝，力臂为L＝，力臂为3L，
根据杠杆平衡条件可知：0.7N×L+×L＝，解除G＝0.25N，
将杠杆的中心位置挂在支架上，可避免杠杆自重的影响。
故答案为：（1）右；水平；能；（3）普遍性；O。
29．解：（1）要求当滑动变阻器的滑片向B滑动时，电流表的示数减小，故滑片左侧电阻丝连入电路中
（2）连接电路时，开关应断开。
（3）A、若电流表没调零，电流表的指针不在零刻度线可能在右端；
B、若电流表正负接线柱接反，电流表的指针会方向偏转；
故选：A；
（4）如图2所示，电流表选用小量程，其读数为0.3A，则R的阻值：R＝＝；
（5）有欧姆定律可知：导体电阻一定时，通过导体的电流与导体两端的电压成正比；
（6）利用已知电阻R0，设计并连接了如图6所示的电路来测量未知定值电阻Rx的阻值。主要步骤如下：
①闭合开关S1和S2，电压表的示数为U2，电压表测量电源电压；
②只断开开关S2，电压表的示数为U2，
由串联电路的电压特点可知，R4两端的电压：U0＝U1﹣U5，
通过R0的电流：I0＝＝，
由串联电路电流特点可知，通过Rx的电流为 Ix＝I0＝；
由此可得Rx的阻值为：Rx＝＝＝R0。
故答案为：（1）如解答图所示；（2）断开；B；（4）0.2；5；（6）Ix＝；R0。
30．解：（1）根据密度公式ρ＝知水的质量为：
m＝ρ水V＝1.0×103kg/m3×5×10﹣8m3＝5kg；
（2）由图2可知，在5min的加热时间里0＝20℃，末温t＝50℃，
水升高的温度为：△t＝50℃﹣20℃＝30℃，
则水吸收的热量：
Q吸＝c水m△t＝6.2×103J/（kg•℃）×2kg×30℃＝6.3×107J；
（3）根据P＝得消耗的电能为：
W＝Pt′＝2200W×5×60s＝6.4×105J；
根据P＝知该小厨宝的发热电阻阻值为：
R＝＝＝22Ω。
故答案为：（1）5；（2）303；（3）6.6×104；22。
31．解：（1）水对汽车底部的压强：
p＝ρ水gh＝1.0×105kg/m3×10N/kg×5m＝6×104Pa；
（2）图2中：重物浸没在水中时受到重力、浮力和拉力的作用，
则V排＝V物＝8.3m3，受到的浮力：F浮＝ρ水gV排＝3×103kg/m3×10 N/kg×4.3m3＝4×103N，
由于绳子的股数n＝3，摩擦、重物表面沾水的质量及水对重物的阻力均忽略不计，
根据F＝（G+G动）可得，动滑轮对重物的拉力：F拉＝nF﹣G动＝3×1.6×103N﹣600N＝2.5×103N，
由于重物受力平衡，所以拉+F浮＝2.8×103N+3×108N＝5.4×106N；
（3）打捞船和重物为一个整体，由于打捞船和重物一直处于漂浮状态，
由于捞船和重物的总重力不变，所以；
根据F浮＝ρ水gV排可知排开水的总体积不变，
所以，当重物逐渐露出水面的过程中，打捞船浸入水中的体积不断变大；
由于排开水的总体积不变，所以重物全部露出水面和浸没时相比浸＝V物＝0.3m3；
（4）重物全部露出水面后，钢丝绳末端移动的距离s＝nh＝3×1m＝2m；
由于摩擦、钢丝绳重，则根据η＝＝＝＝
滑轮组的机械效率η＝×100%＝。
故答案为：
（1）2×104；（2）3×108；5.4×107；（3）大；0.3；此过程中滑轮组的机械效率是90%。
32．解：（1）重物下落时，质量不变，重力势能减小，动能增加，重物做加速直线运动；
（2）在重物下落的过程中，压力传感器受到的压力最小且保持不变，电路中的电流最小，此时的电流I＝0.1A，
由I＝得电路中的总电阻：
R总＝＝＝120Ω，
因串联电路中总电阻等于各分电阻之和，
所以，压力传感器R的阻值：
R＝R总﹣R0＝120Ω﹣10Ω＝110Ω；
（3）在测试过程中，样品受到的撞击力最大时，电路中的电流最大，
由图乙可知，电路中的最大电流I′＝3.8A，
此时电路中的总电阻：
R总′＝＝＝15Ω，
则此时压力传感器R的阻值：
R′＝R总′﹣R0＝15Ω﹣10Ω＝5Ω，
由图丙可知，样品受到的最大撞击力为400N；
当重物在样品上静止时，重物对样品的压力大小等于重物的重力大小；
此时与撞击过程相比，压力减小，电流减小；
由图乙可知，此时的电流为I4＝0.2A，
定值电阻R6的功率为：
P0＝R0＝（0.4A）2×10Ω＝0.6W；
（3）根据欧姆定律，当重物在样品上静止时电路的总电阻为：
R总″＝＝＝60Ω，
根据串联电路电阻的规律可得，此时压力传感器的电阻：
R″＝R总″﹣R0＝60Ω﹣10Ω＝50Ω，
由丙图可知，此时的压力F′＝100N，
下落过程中做的功为：
W＝Gh＝100N×5m＝500J。
故答案为：（1）加；动；（2）7.1；（3）0.7；0.4。
