3d花篮模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

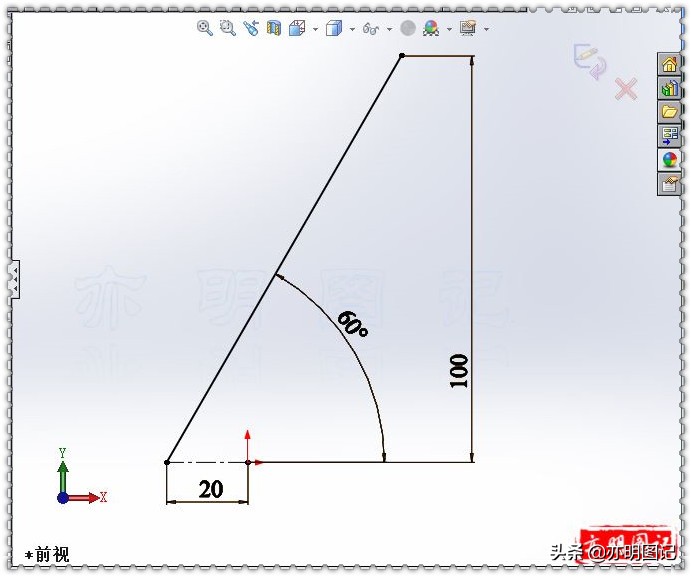

1、在前视基准面上绘制草图 直线；

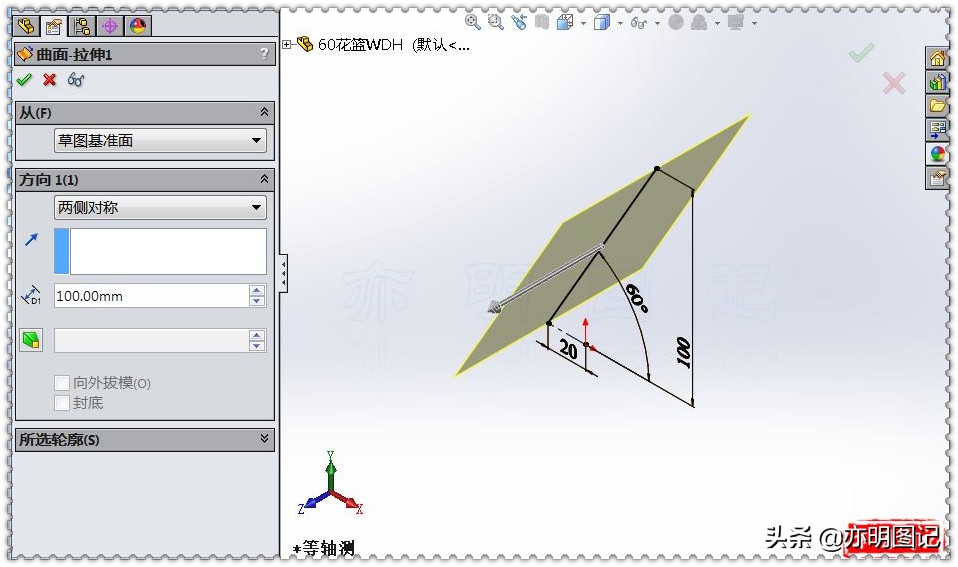

2、拉伸曲面：两侧对称100；

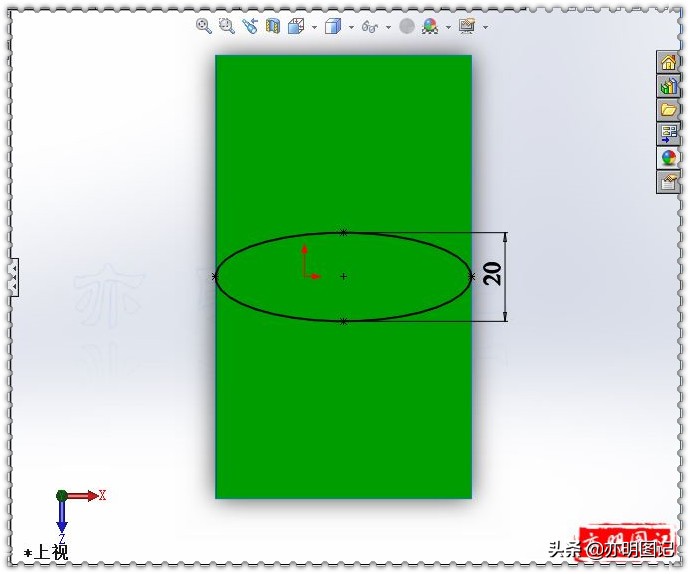

3、在上视基准面上绘制草图 椭圆：椭圆长边的两个象限点分别与曲面的两个边重合；

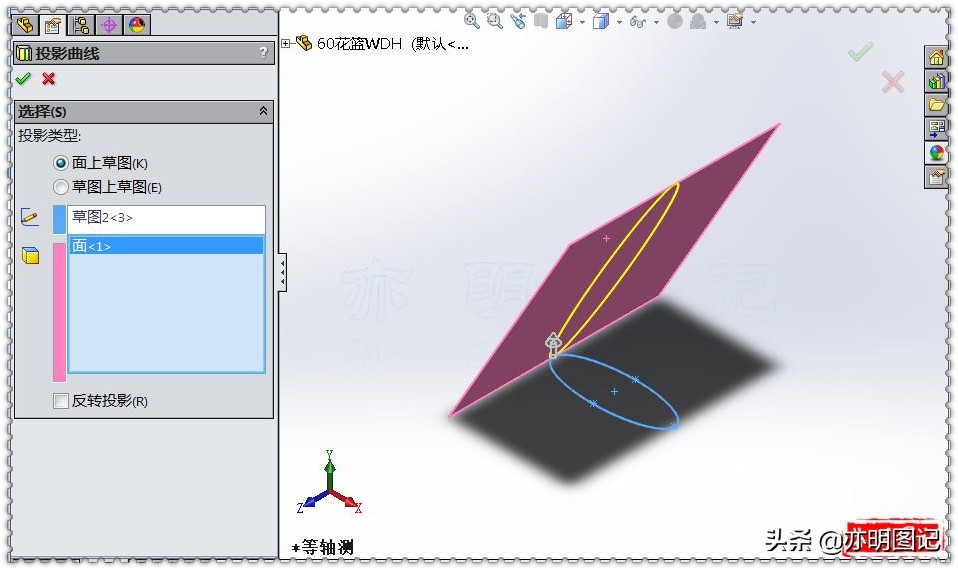

4、投影曲线；要投影的草图选择草图椭圆；投影面选择拉伸的曲面；

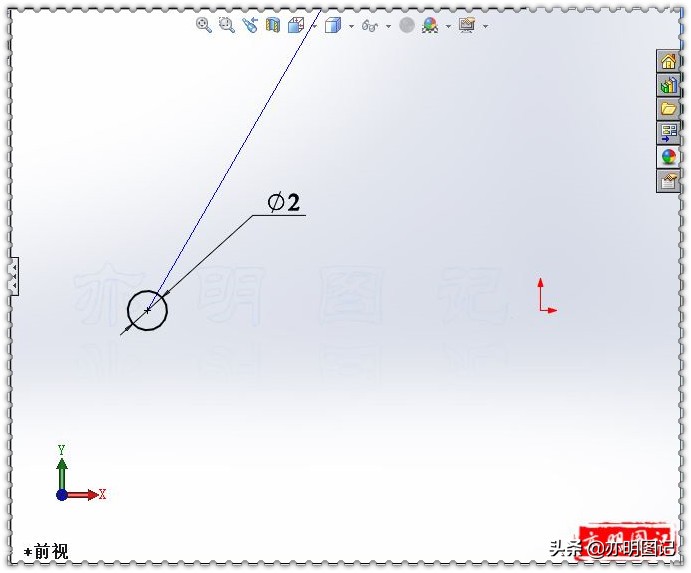

5、隐藏曲面；在前视基准面上绘制草图 圆：直径2；圆心与投影曲线穿透；

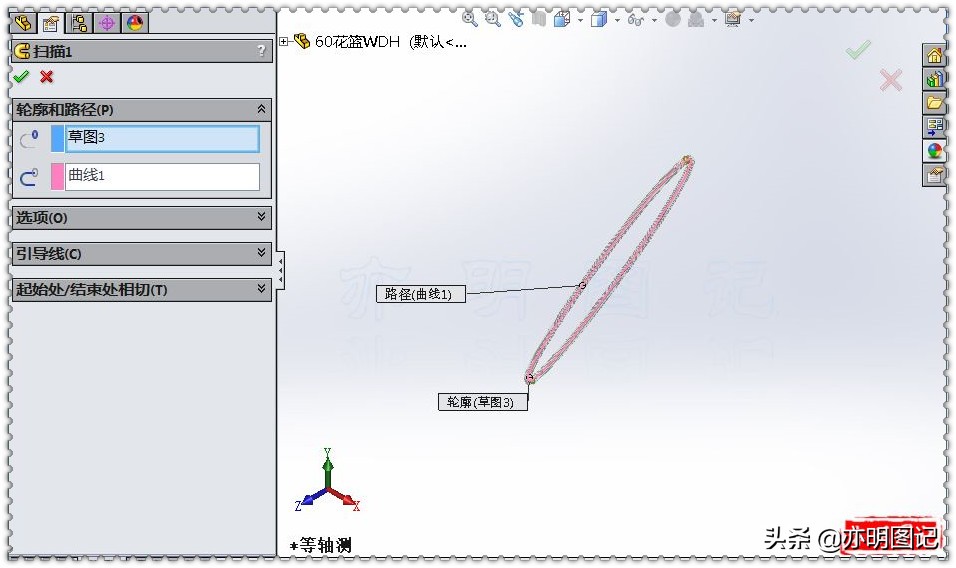

6、扫描：轮廓选择草图圆；路径选择投影曲线；

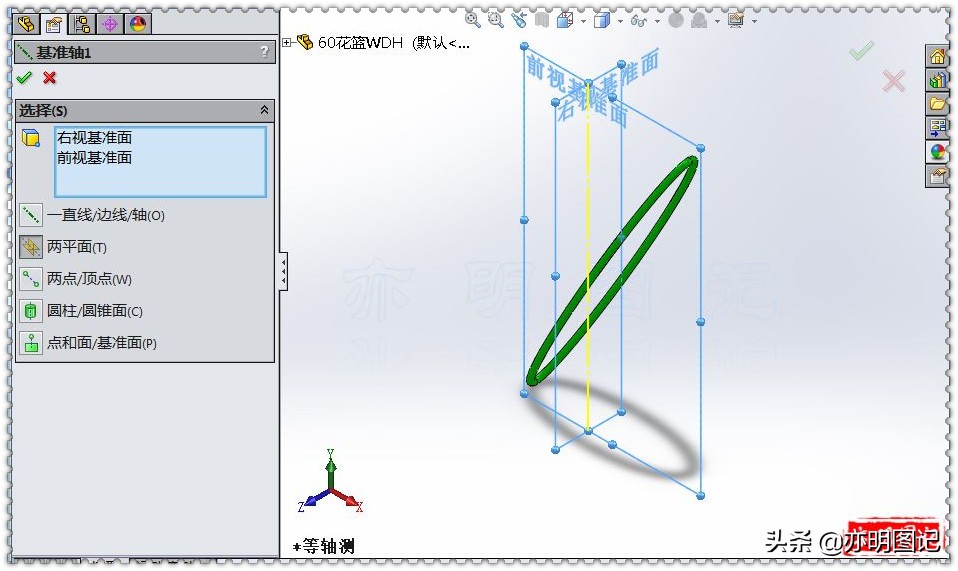

7、新建基准轴：两平面选择右视基准面和前视基准面；

8、圆周阵列：阵列轴选择新建的基准轴；阵列数量20；要阵列的实体选择扫描实体；

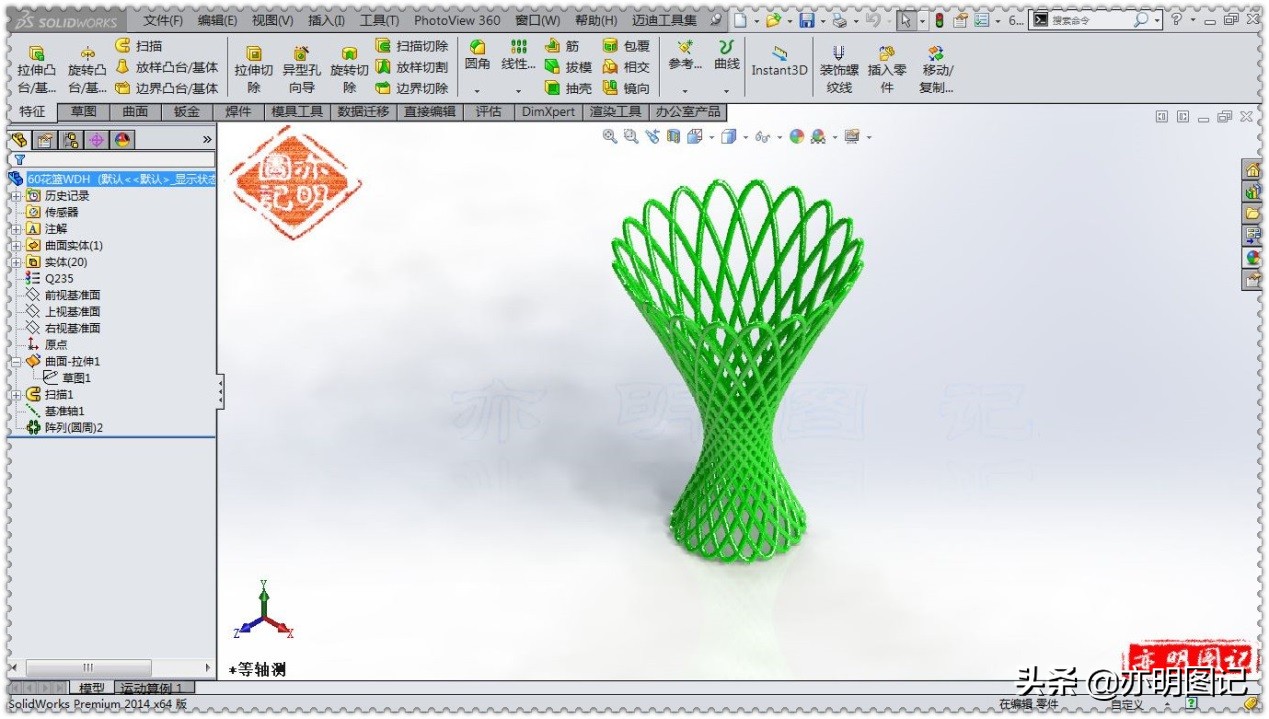

9、完成。

点击关注@亦明图记 进入主页观看更多精彩内容。
