前言（废话）
1
LDD(LEGO Digital Designer)是乐*官高**方出的一个画图软件，但是是封闭的，无法自己添加零件，只能使用自带的零件进行画图，适合初学，但是比较有局限性。
在这里不介绍LDD的使用，默认读者都已经熟练使用LDD画图了。这一期以及以后介绍的都是第三方的画图软件。本期介绍的是studio的使用。
studio简介
2
studio是bricklink出的一款乐高画图软件，可以搭建、渲染、制作分步图。也可以添加新的零件。官方网址是stud.io ，会跳转到bricklink的*载下**页面。

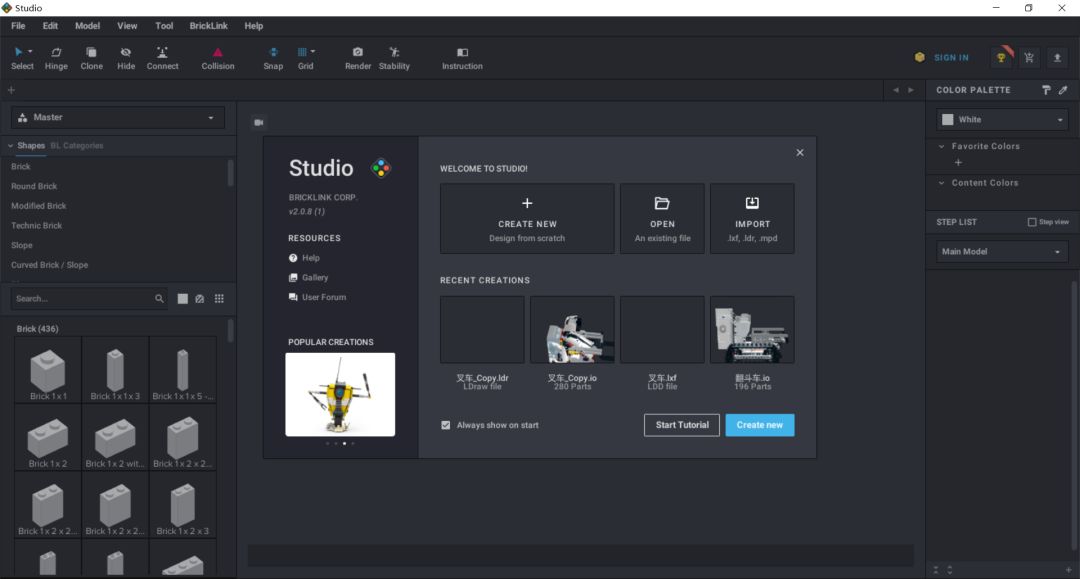

studio打开之后如上图所示，CREATE NEW是新建文件，OPEN打开文件，IMPORT导入文件，导入的可以是LDD生成的文件，也可以导入其他第三方软件生成的文件。
RECENT CREATIONS是最近打开过的文件。
studio界面介绍
3
新建文件之后，内容如上图所示。下面我们详细介绍各部分（区域）的内容以及各个英文单词的含义。

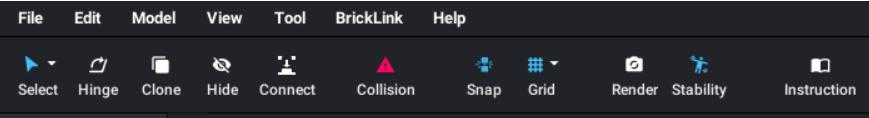

studio的菜单栏如上图所示。第一排菜单栏没什么有用的，主要常用的都在第二行图标上。
第一个select用于选择搭建图上的零件，就是一个最常规鼠标指针，也可以根据颜色、形状选择多个零件。当鼠标指针处于下面几种模式的时候，可以直接按ESC返回。
第二个Hinge用来旋转零件，可以旋转单个零件，也可以旋转多个零件，使用的时候需要注意零件之间的关系。这个后面会细讲。快捷键H，可以往三个不同的方向旋转。
第三个Clone没什么说的了，复制零件，可以直接使用快捷键C。
第四个Hide，隐藏零件，快捷键L。
第五个Connect，连接，在拖动连接效果不好的时候可以使用Connect进行零件之间的高效准确的连接。后面会细讲。
第六个Collision，冲突检测，没什么用，我从没用过。
第七个，Snap，零件自动吸附，关掉之后零件凑过去就不能自动吸附上去了。
第八个，Grid，调整栅格大小。有三档可调，当我们对零件位置进行细微调整时，可以调到最细的档。调整零件细微位置可以使用ADWS四个键来调节，需要注意零件的朝向，不同的朝向表示在不同的截面进行调节。
第九个，Render，出渲染图，后面会细讲。
第十个，Stability，稳定性检测，一般没什么用。
第十一个，Instruction，分步图制作

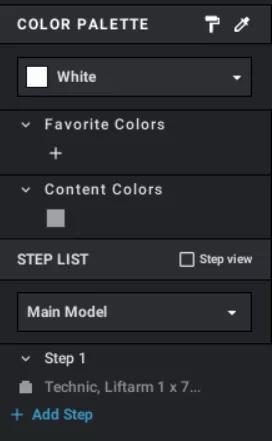

右侧主要由两部分组成，COLOR PALETTE为调色盘，可以给零件上色。Favorite Colors可以将喜欢的常用的颜色添加到这里，软件重新打开不会丢失。Content colors是在搭建过程中使用到的所有颜色。
STEP LIST是零件的分步列表。如果不进行分步的话，那么添加的零件都会在step1下，可以做一部分添加一个新的step，也可以做好了再调节，在这一栏里拖动零件就能进行调节。也可以在Instruction里做分步图的时候进行调节。
左侧的是零件列表，按照形状及功能类别进行分类，我们注意到最上方是一个叫Master的大类，所有的零件都在这个大类下，并且所有的零件都是白色的，在使用的时候极其不便。
所以我们在使用studio的时候做的第一件事情应该解决这个问题。
一般使用画图软件的朋友的需求基本是画小颗粒的，使用到的套件基本如下，9686、45300（wedo2.0）、45544、45560等。我们可以将这些以零件库的形式添加进去，这样找零件更加简便，还会自动有相应的配色
添加零件库
4

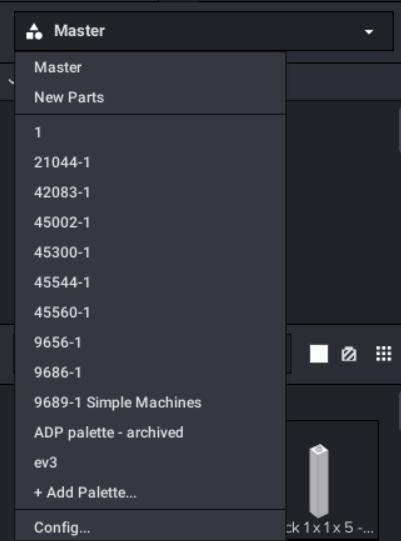

点击master右侧的倒三角，在下拉中点击config

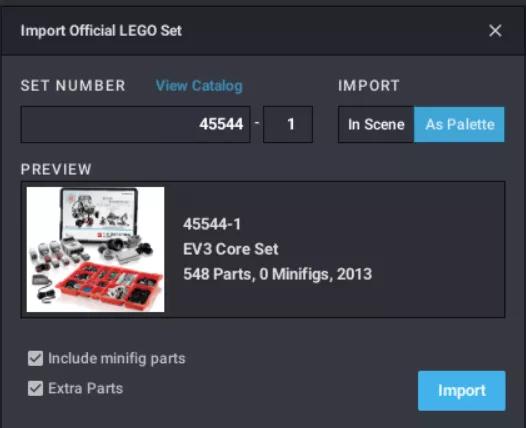

在弹出的窗口中，choose a way to add new palette右侧点击倒三角，选择 import an offical LEGO set，输入一个乐*官高**方套件的型号，我们以45544为例，然后点import即可。如下图

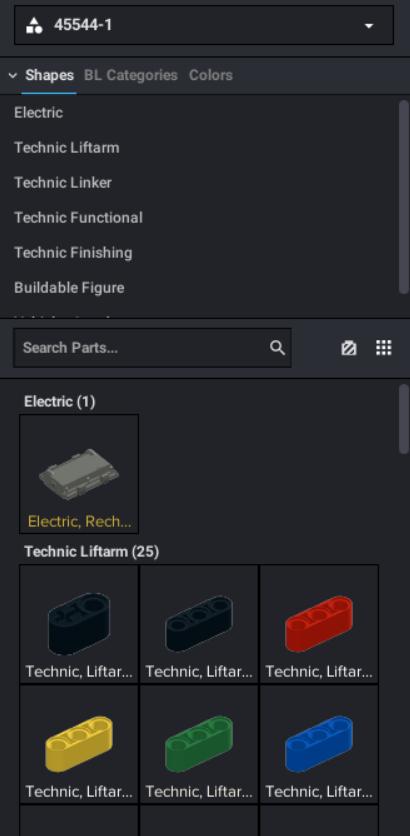

此时在master的下拉中就能找到45544了，打开之后就能看到45544的零件清单了，并且也有了相应的配色。仔细找你可能会发现没有电子器件如主机电机传感器之类的。我们需要进行如下的操作。
回到master中，在搜索框中输入ev3，就能看到主机电机传感器了，右键相应的零件，选择add to palette，选择45544，就能将其添加到45544的列表中了。
同样的，轮胎、转盘都可以使用类似的方法。尝试一下关键词，wheel、tire、turntable。
当然，要是找的实在是累的话，可以在ldd中拖单个零件出来，保存一下，然后在studio中使用菜单栏File-import-import model。
各位可以自己亲身尝试一下。
