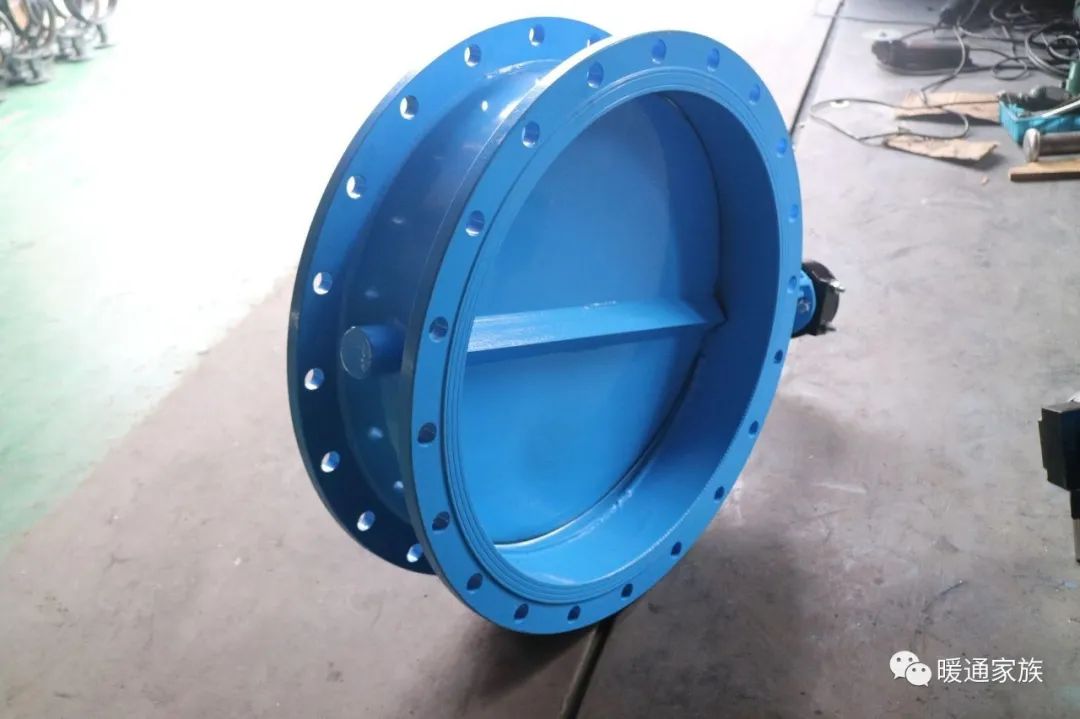

风管蝶阀采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响。
一般是圆形或方形，材质有铝合金、塑料、塑钢、不锈钢等。
有电动、手动两种，调节非常方便。比较适合用在断面较小的风道（羊肠小道）
详细看山东格瑞德集团的样本
圆形、方矩形钢制蝶阀FTY-1、FTY-2、FTF-1、FTF-2
适用：圆形、方矩形制蝶阀与 FT 多叶对开调节阀（树上鸟教育暖通设计杜老师）一样在空调管道中起调节风量的作用， 按使用性能，又分手柄式和拉链式。

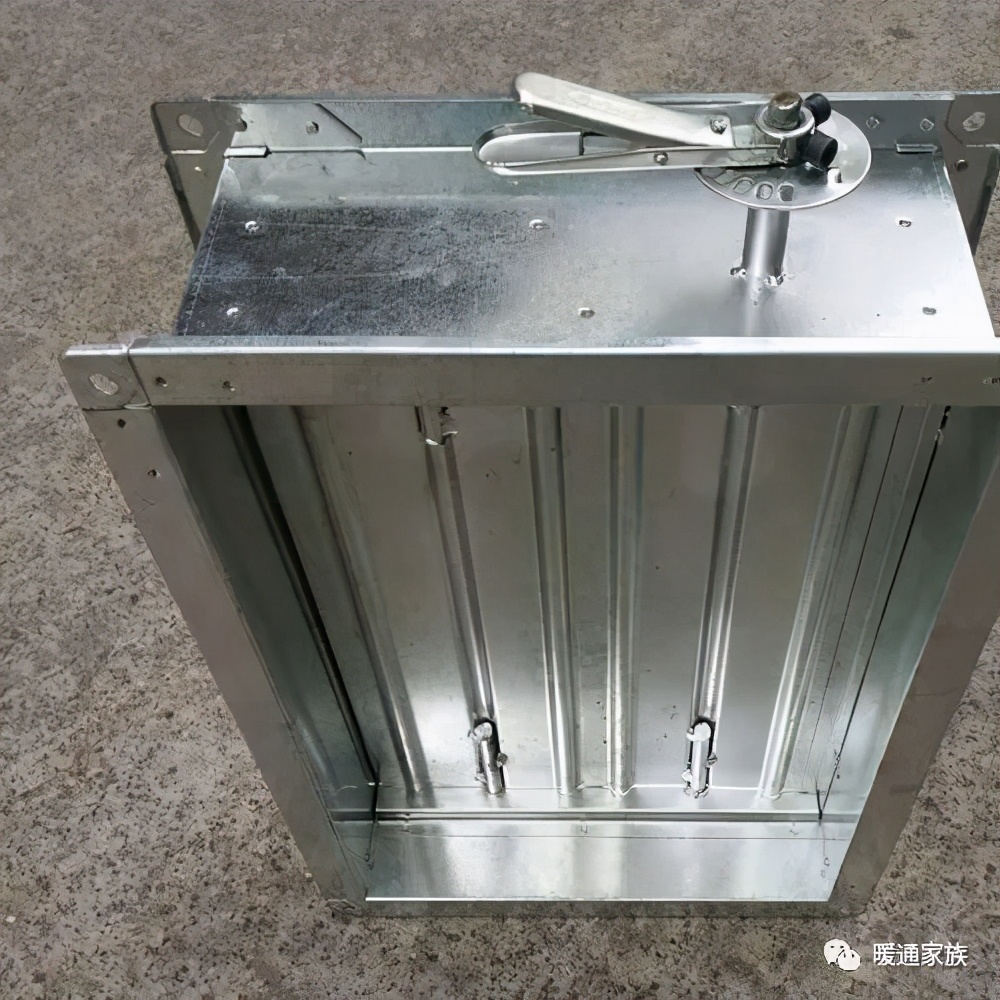

FTY-1圆形手柄钢制蝶阀 FTF-1方矩形手柄钢制蝶阀
FTY-1圆形拉链式钢制蝶阀 FTF-2方、矩形拉链式钢制蝶阀
圆形蝶阀 FTY 规格系列
|
型号 |
规格 D |
型号 |
规格 D |
|
1 |
100 |
9 |
280 |
|
2 |
120 |
10 |
320 |
|
3 |
140 |
11 |
360 |
|
4 |
160 |
12 |
400 |
|
5 |
180 |
13 |
450 |
|
6 |
200 |
14 |
500 |
|
7 |
220 |
15 |
560 |
|
8 |
250 |
16 |
630 |
方形蝶阀规格系列
|
型号 |
规格 D |
|
1 |
120×120 |
|
2 |
160×160 |
|
3 |
200×200 |
|
4 |
250×250 |
|
5 |
320×320 |
|
6 |
400×400 |
|
7 |
500×500 |
|
8 |
630×630 |
矩形蝶阀 FTF-1、FTF-2 规格系列
|
型号 |
规格 A×A |
型号 |
规格 A×A |
|
1 |
200×250 |
10 |
320×500 |
|
2 |
200×320 |
11 |
320×630 |
|
3 |
200×400 |
12 |
320×800 |
|
4 |
200×500 |
13 |
400×500 |
|
5 |
250×320 |
14 |
400×630 |
|
6 |
250×400 |
15 |
400×800 |
|
7 |
250×500 |
16 |
400×630 |
|
8 |
250×630 |
17 |
500×800 |
|
9 |
320×300 |
18 |
500×800 |
