建模步骤

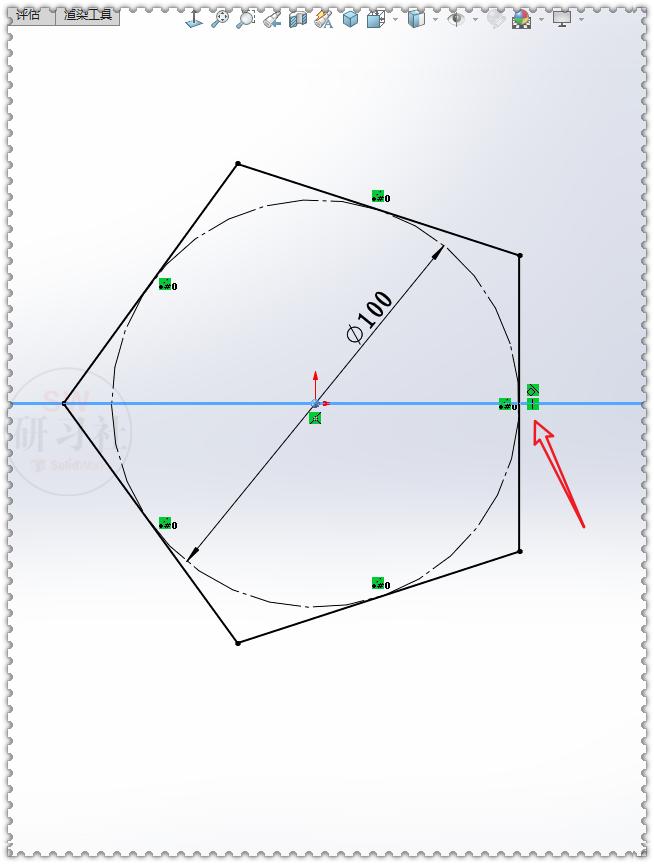

1.【上视基准面】画五边形，右侧直线添加：竖直几何关系。（这样与它相邻的六边形刚好在前视基准面上）

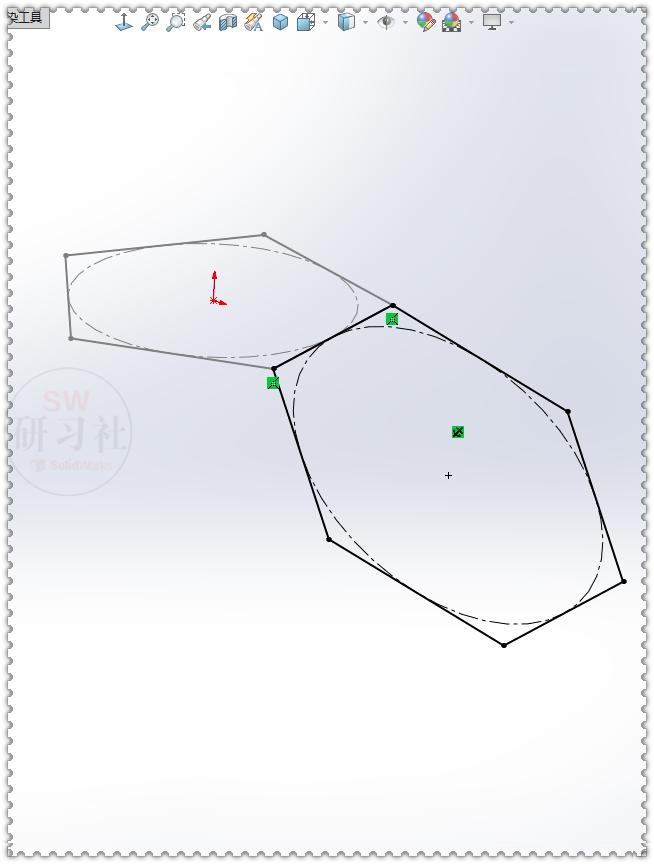

2.【上视基准面】再画一个草图：六边形。

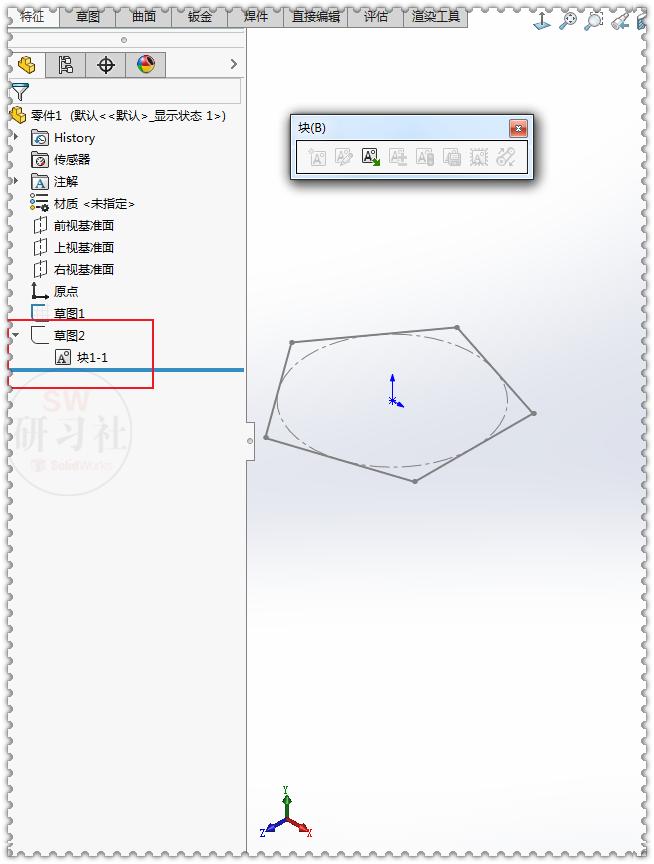

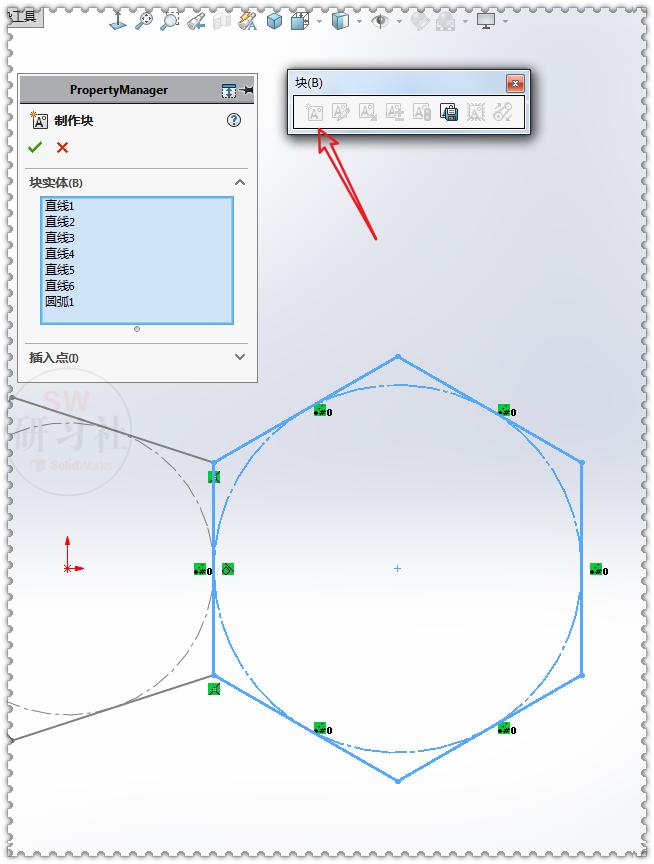

2-1.【制作块】选择六边形。

3.隐藏草图2 。

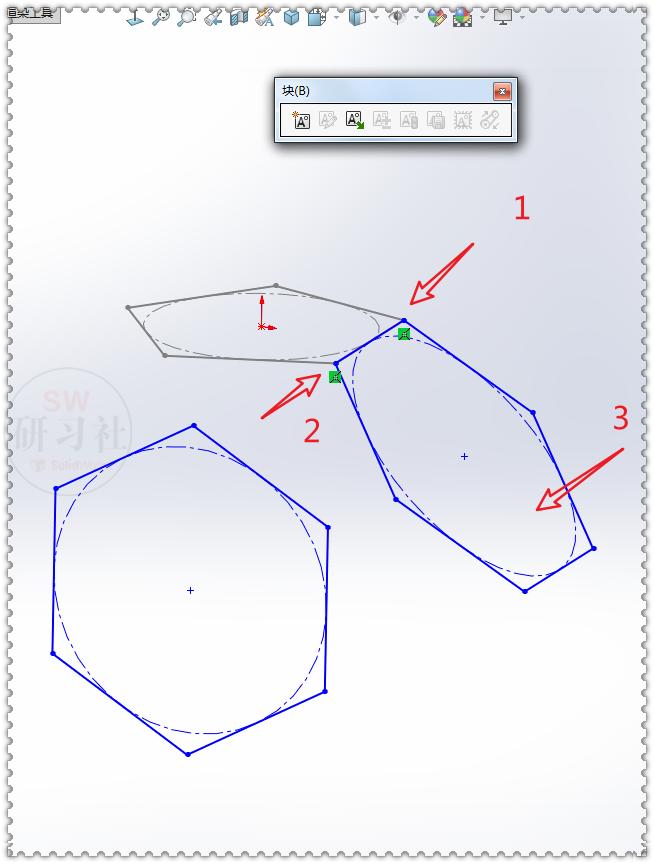

4.【3D草图】【插入块】插入2个六边形【块】。

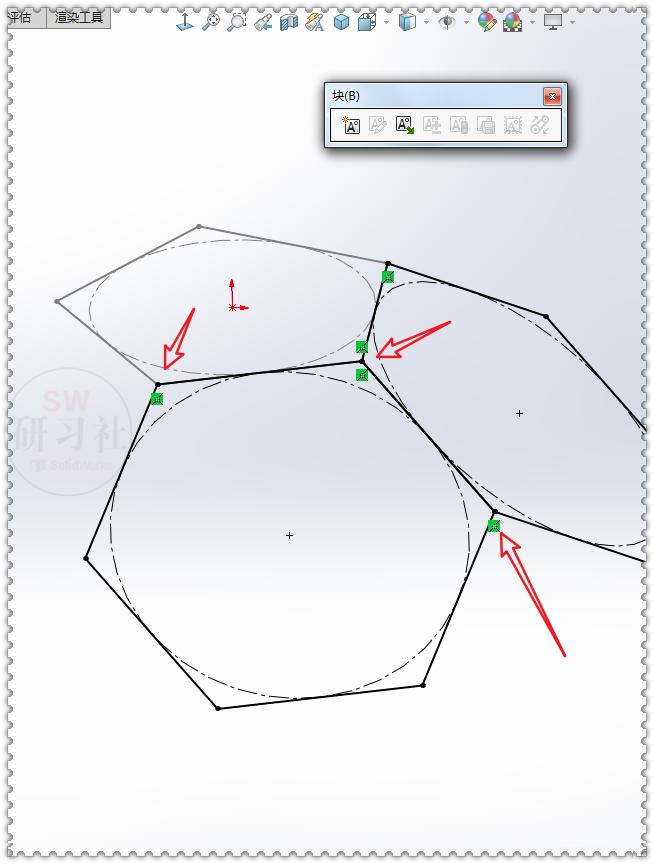

4-1.两个端点添加：重合；向下拖动六边形块，与五边形形成一个夹角。

4-2.再添加3个重合，草图块完全定义。

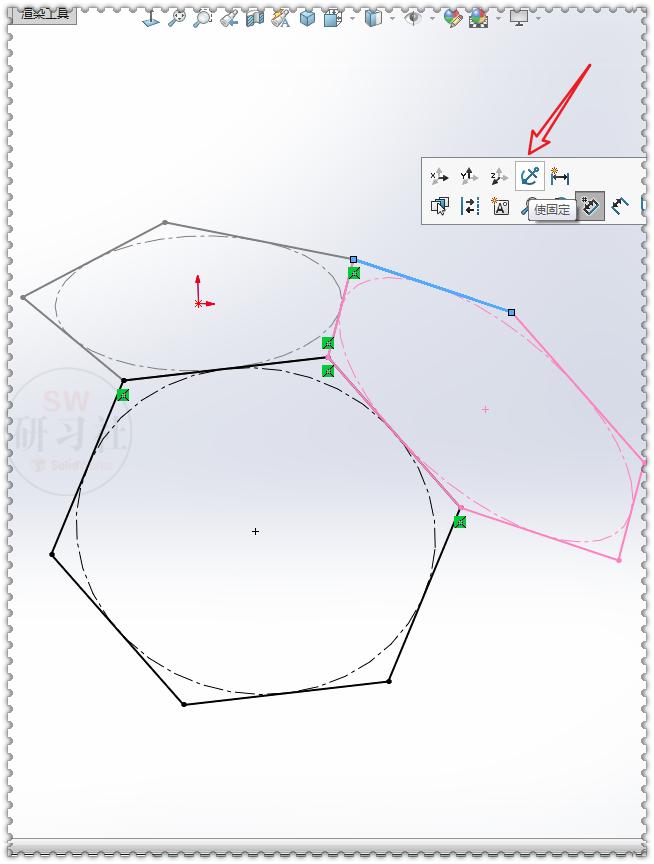

4-3.选择右侧的块添加： 使固定 。

4-4.删除左侧的块，退出3D草图。

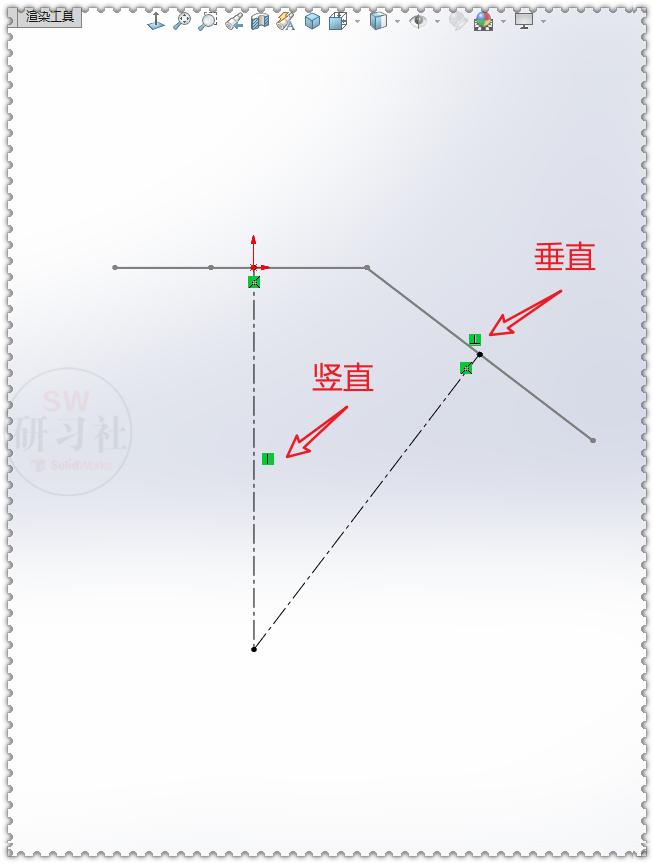

5.【前视基准面】画中心线，添加：竖直、垂直几何关系。

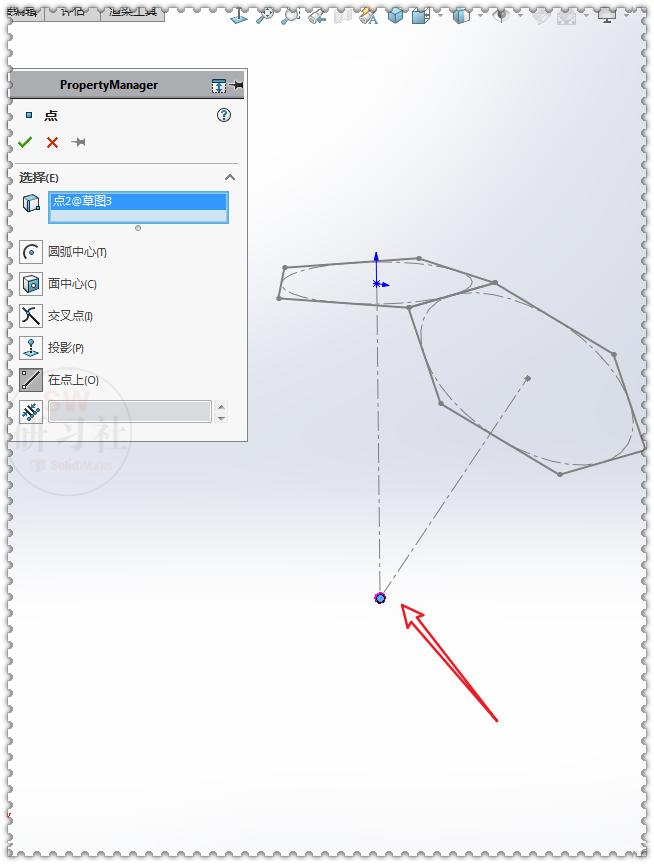

6.【点】。（这个点是放样的轮廓）（需要两个点，因为一个点只能放样一次）

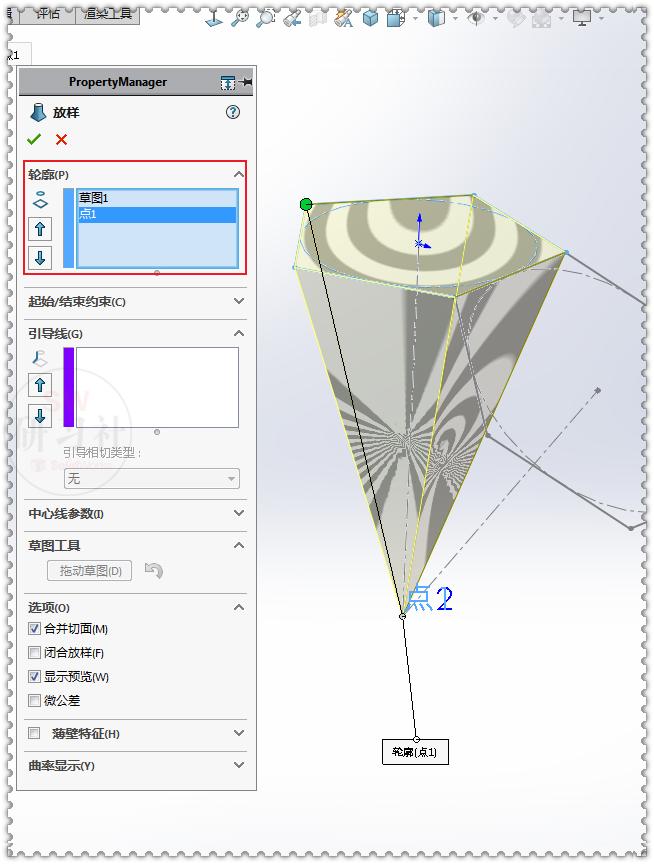

7.【放样】轮廓：五边形+点1 。

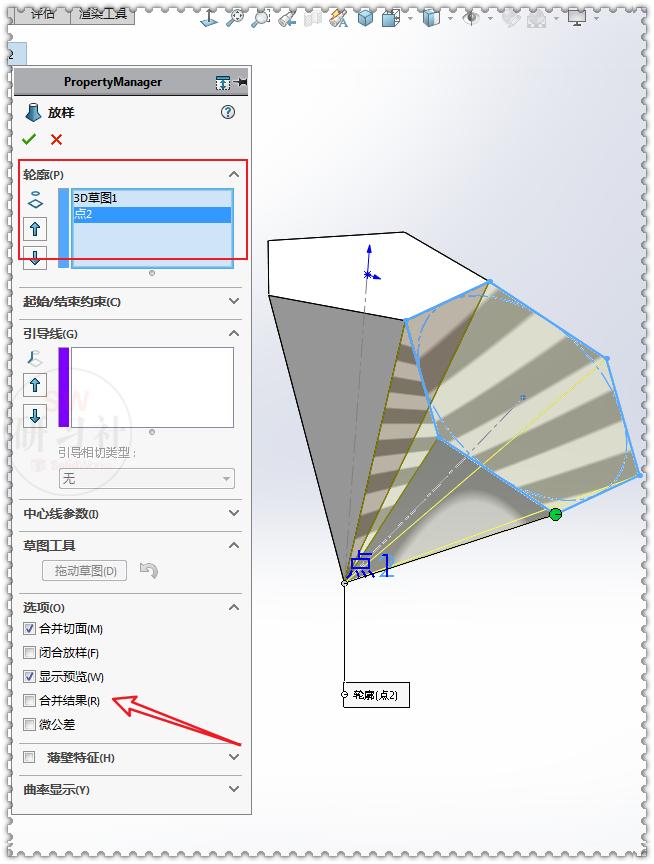

8.【放样】轮廓：五边形+点2 ； 去掉：合并结果 。

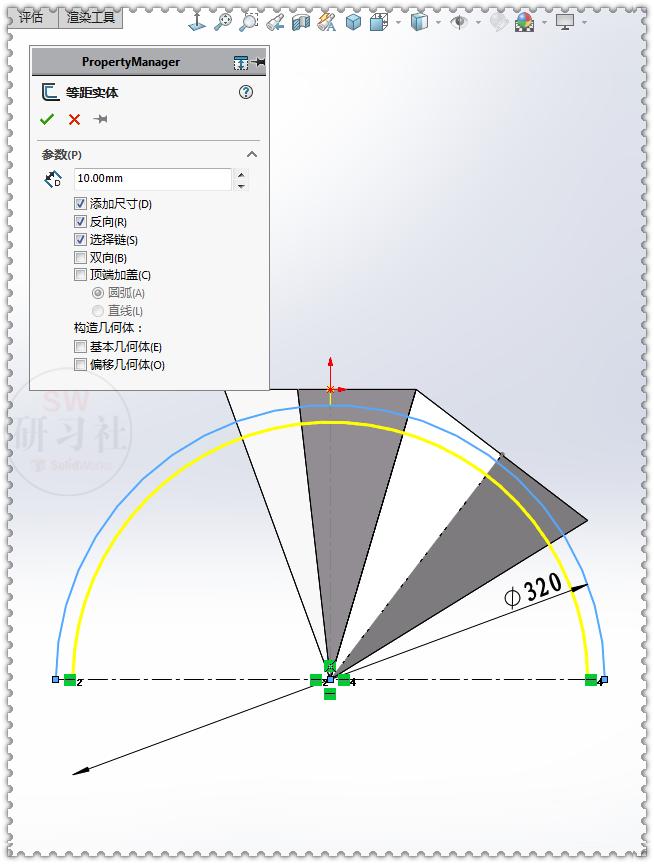

9.【前视基准面】画圆，剪裁一半；【等距实体】向内等距：10 。

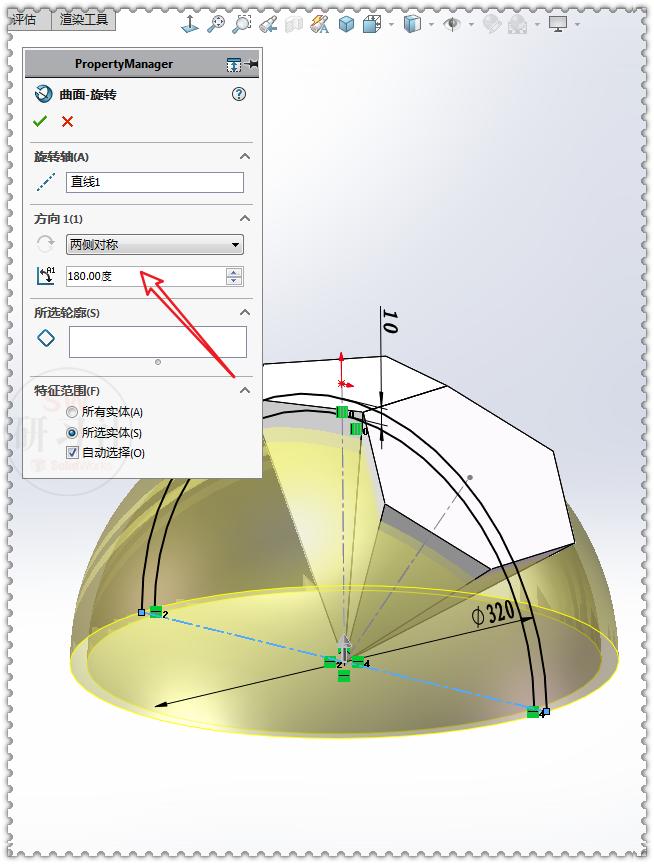

10.【曲面旋转】两侧对称：180 度。

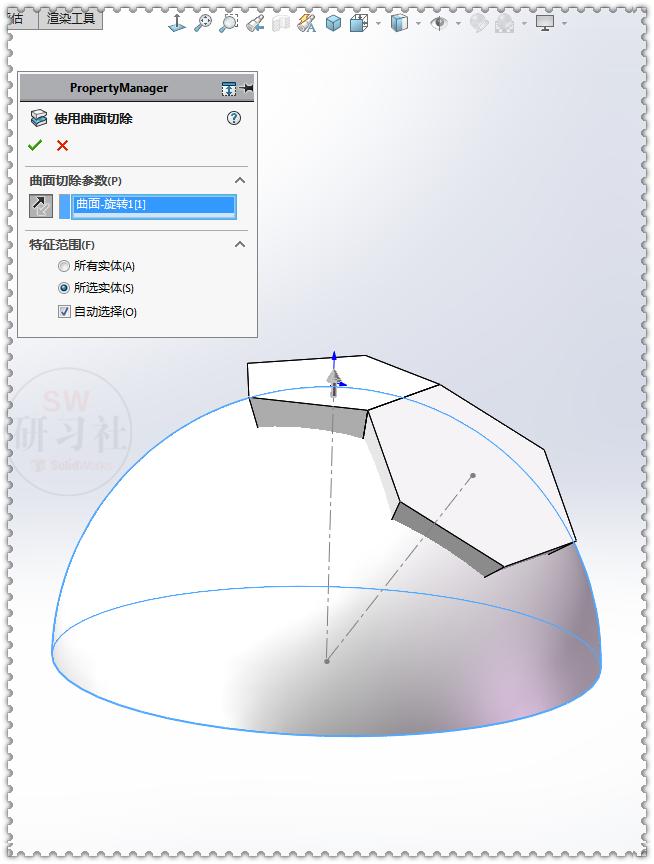

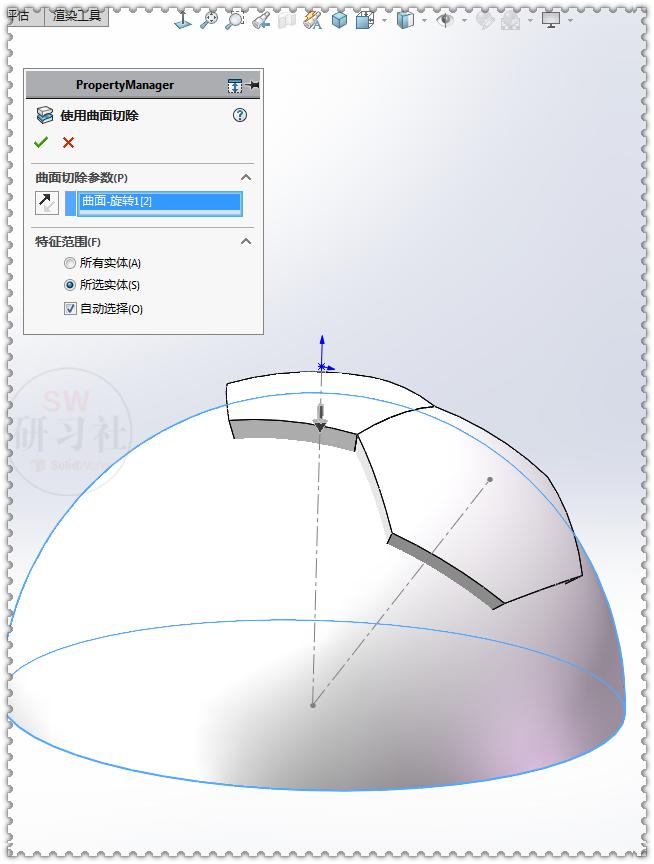

11.【使用曲面切除】选择外侧曲面，反向。

12.【使用曲面切除】选择内侧曲面。

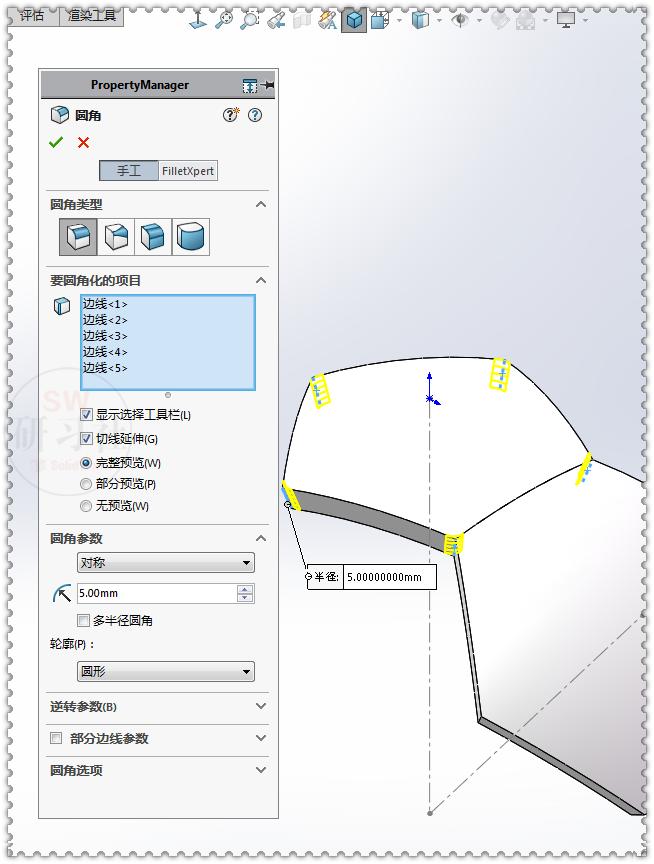

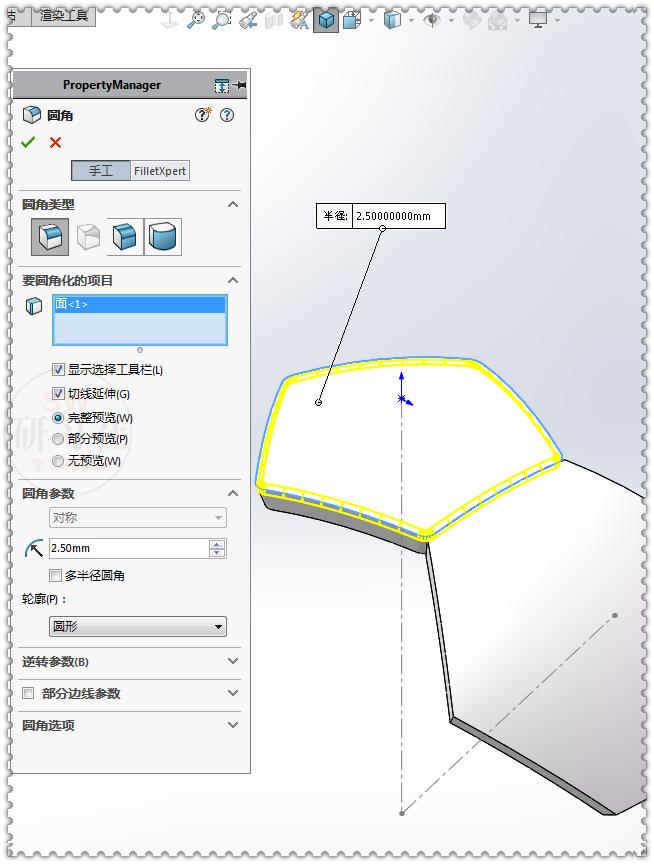

13.【圆角】半径：5 。

14.【圆角】半径：2.5 。

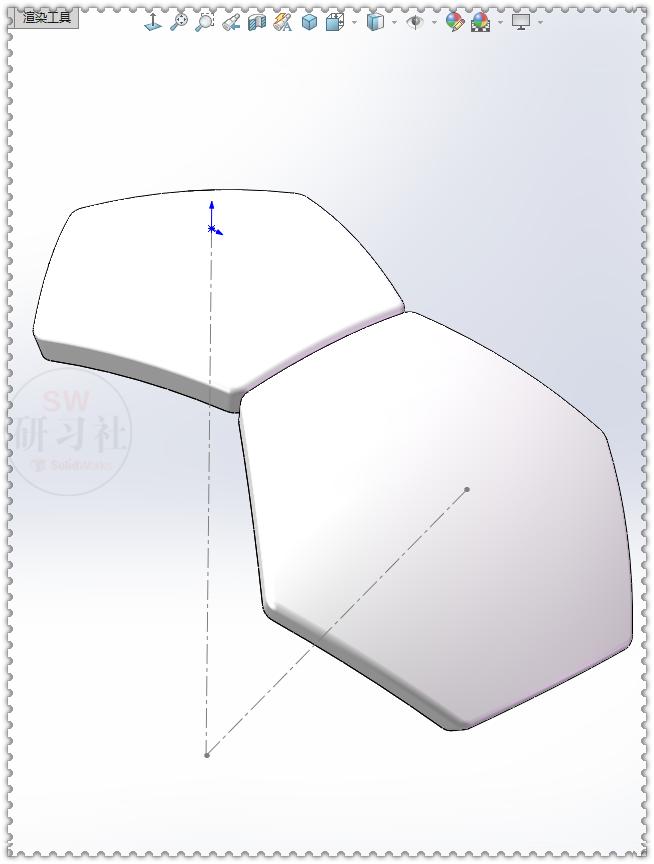

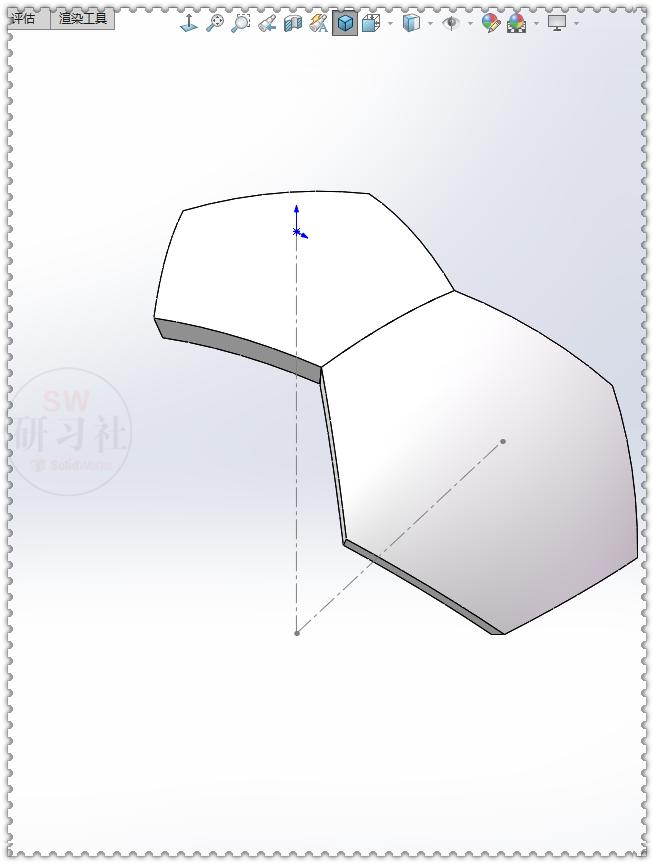

15.六边形实体也是相同圆角。

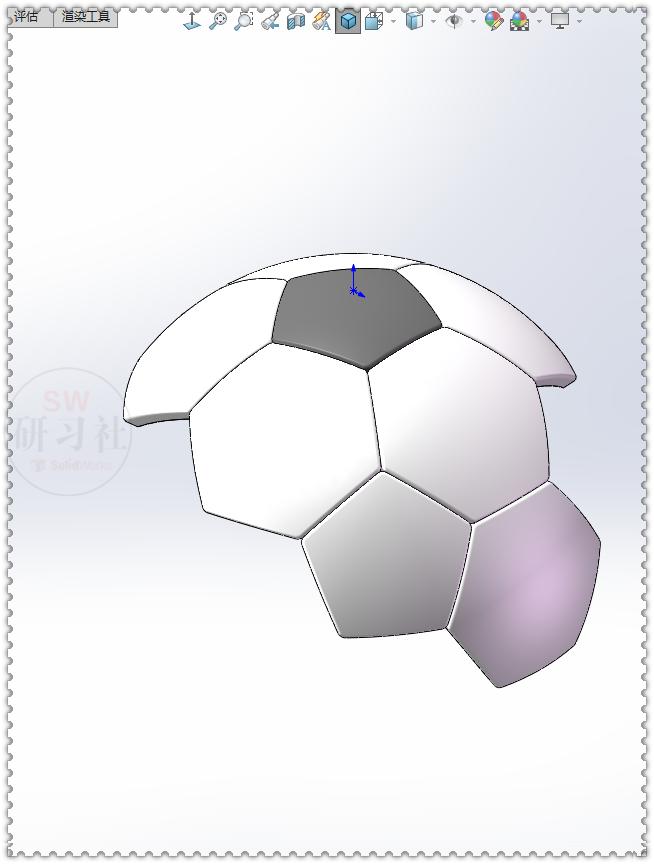

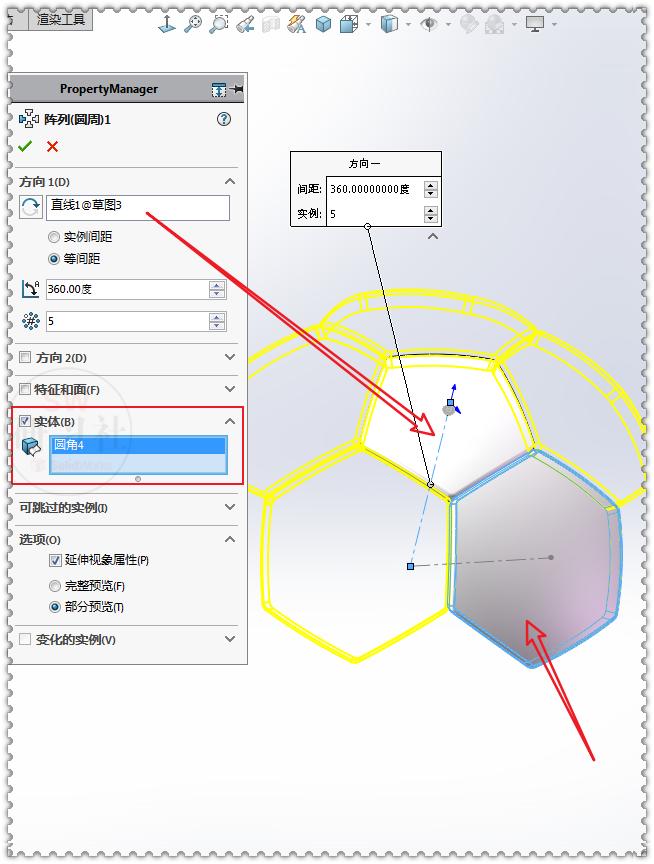

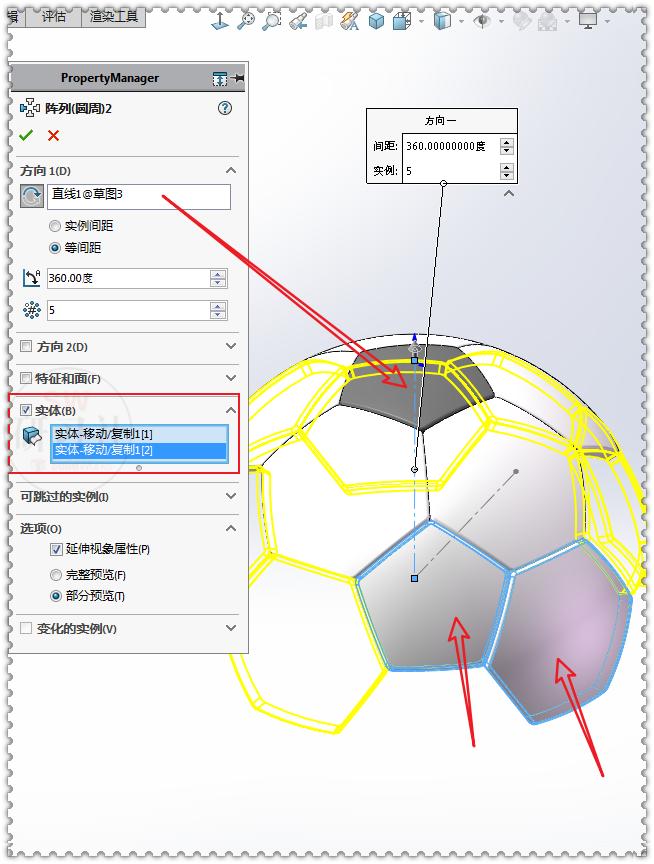

16.【圆周阵列】阵列轴：竖直中心线；数量：5个；实体：六边形。

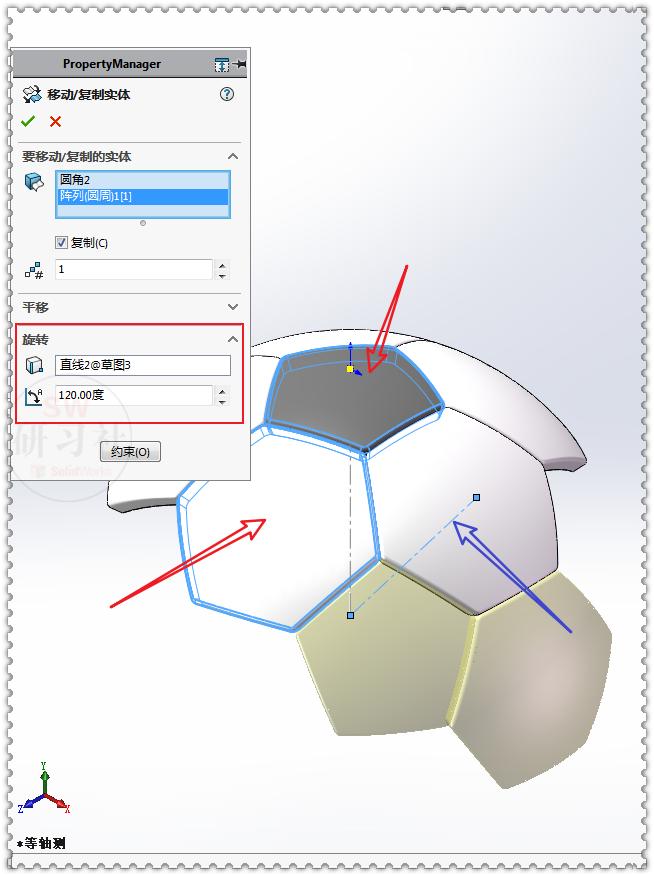

17.【移动/复制实体】实体：五边形、一个六边形；复制：1个；旋转轴：斜中心线；角度：120 度。

18.【圆周阵列】阵列轴：竖直中心线；数量：5个；实体：上一步复制出的两个实体。

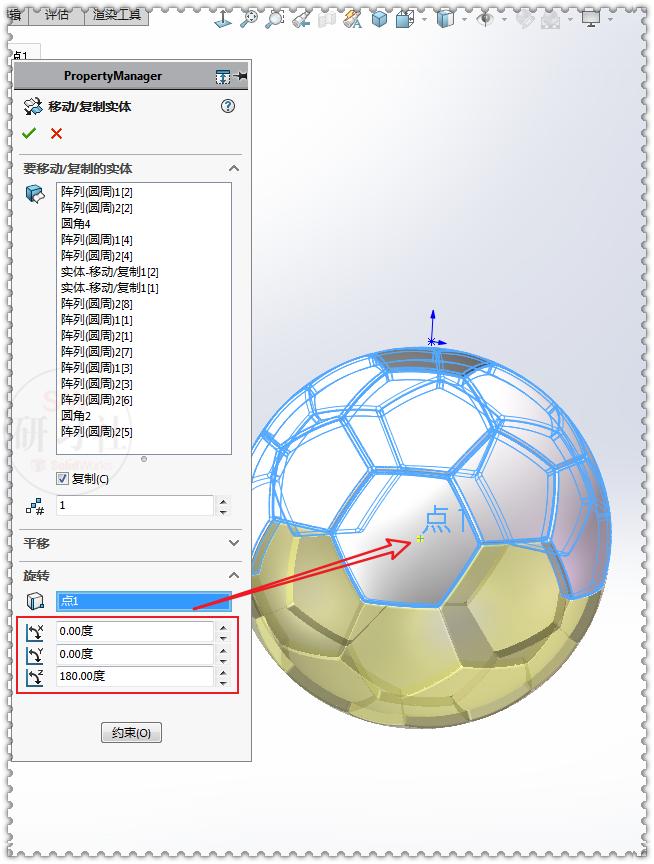

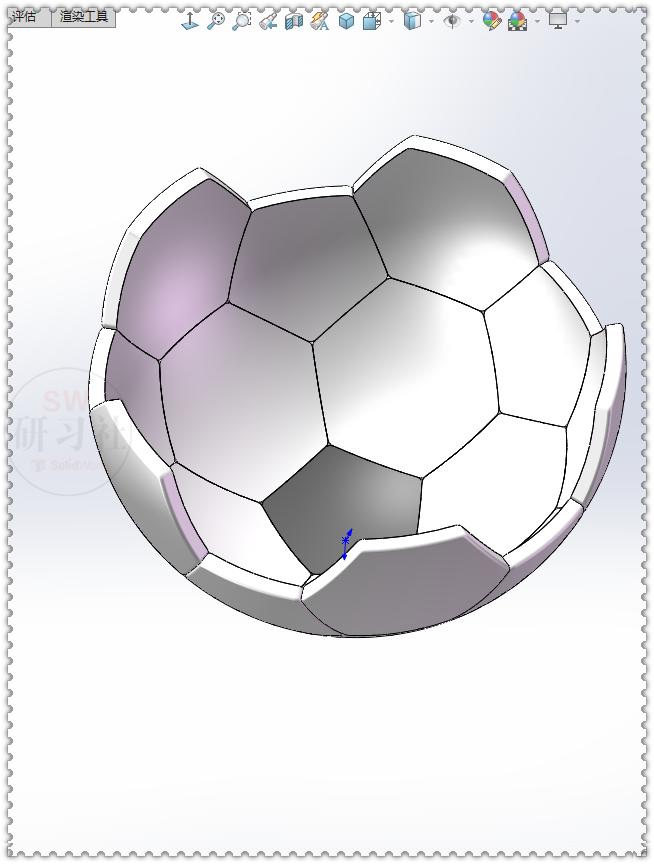

19.【移动/复制实体】旋转所有实体；旋转点：点1 ；Z轴：180度。

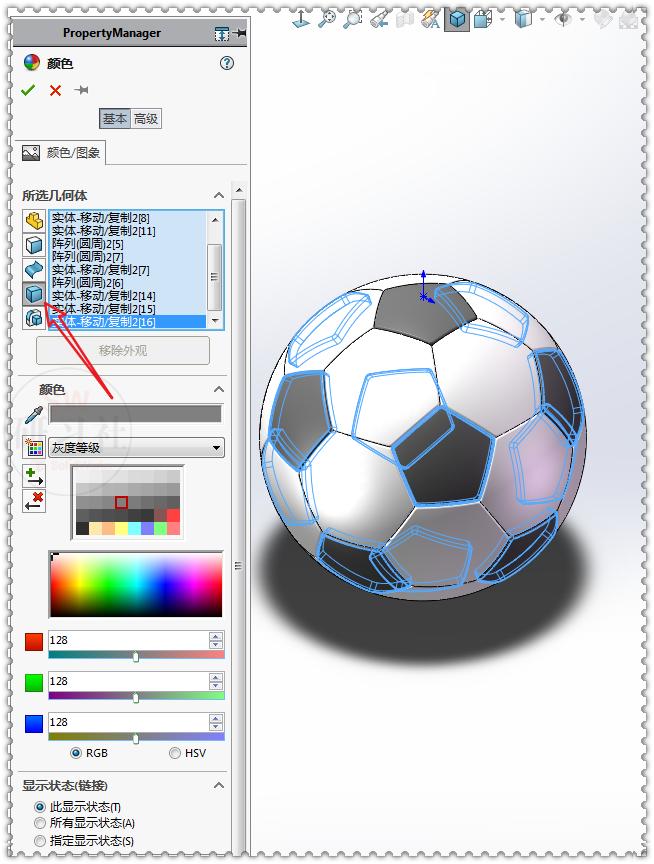

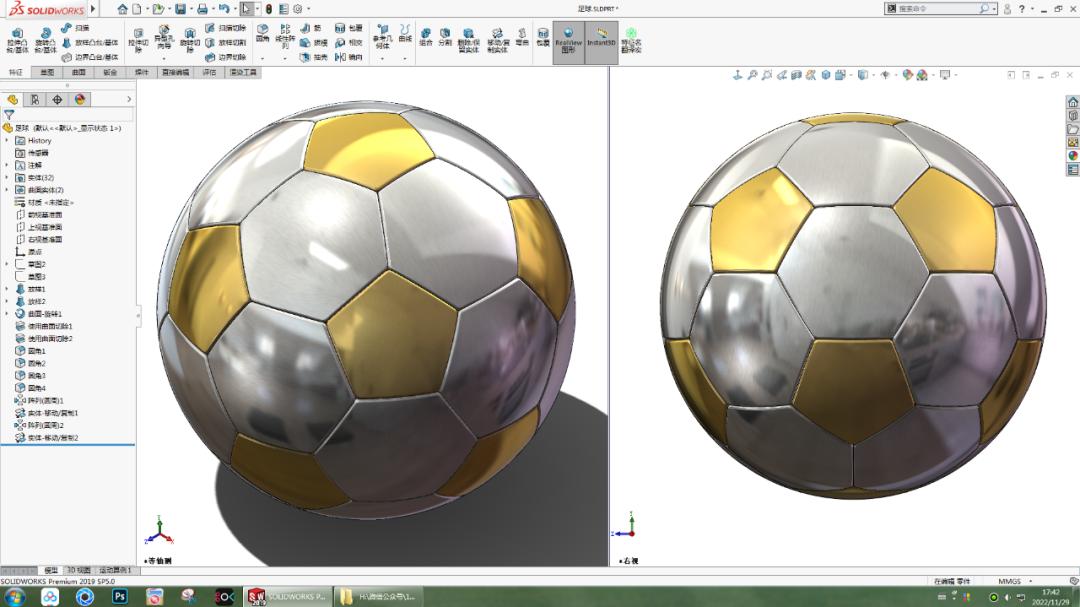

20.【编辑外观】实体：五边形实体；添加：黑色。

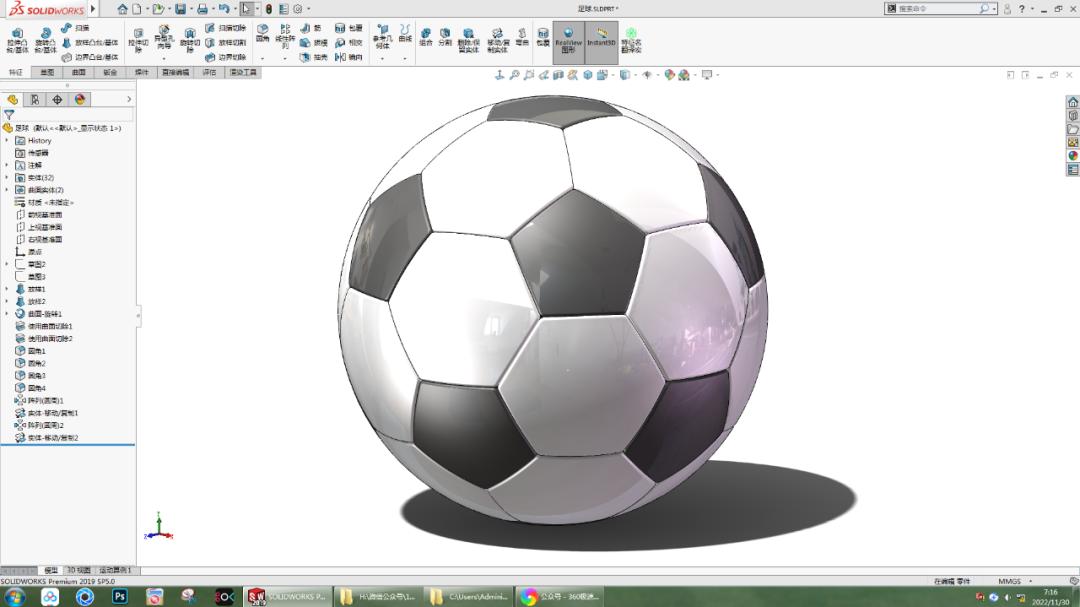

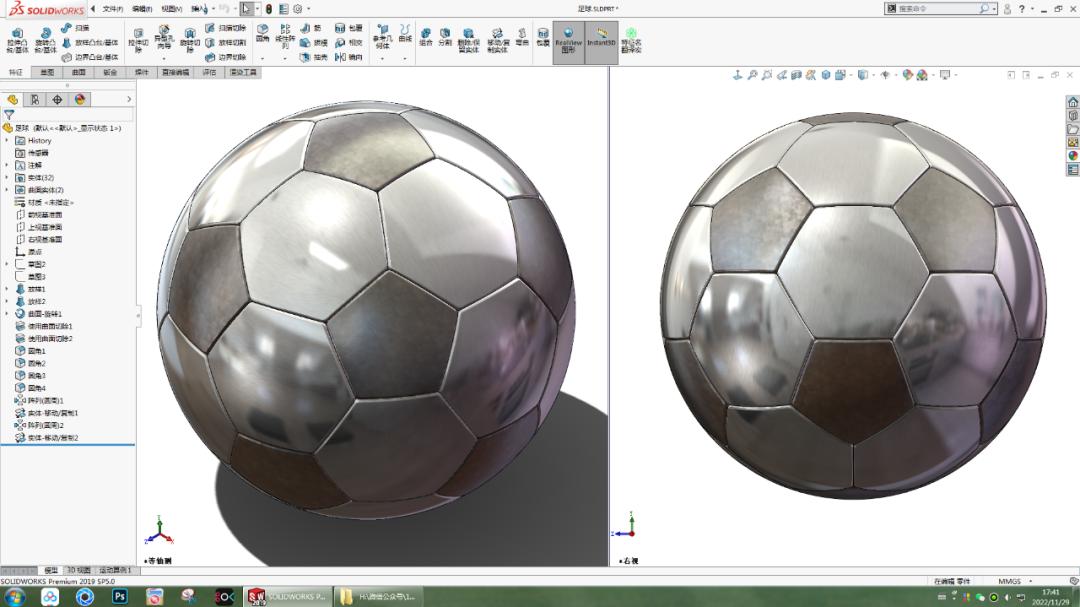

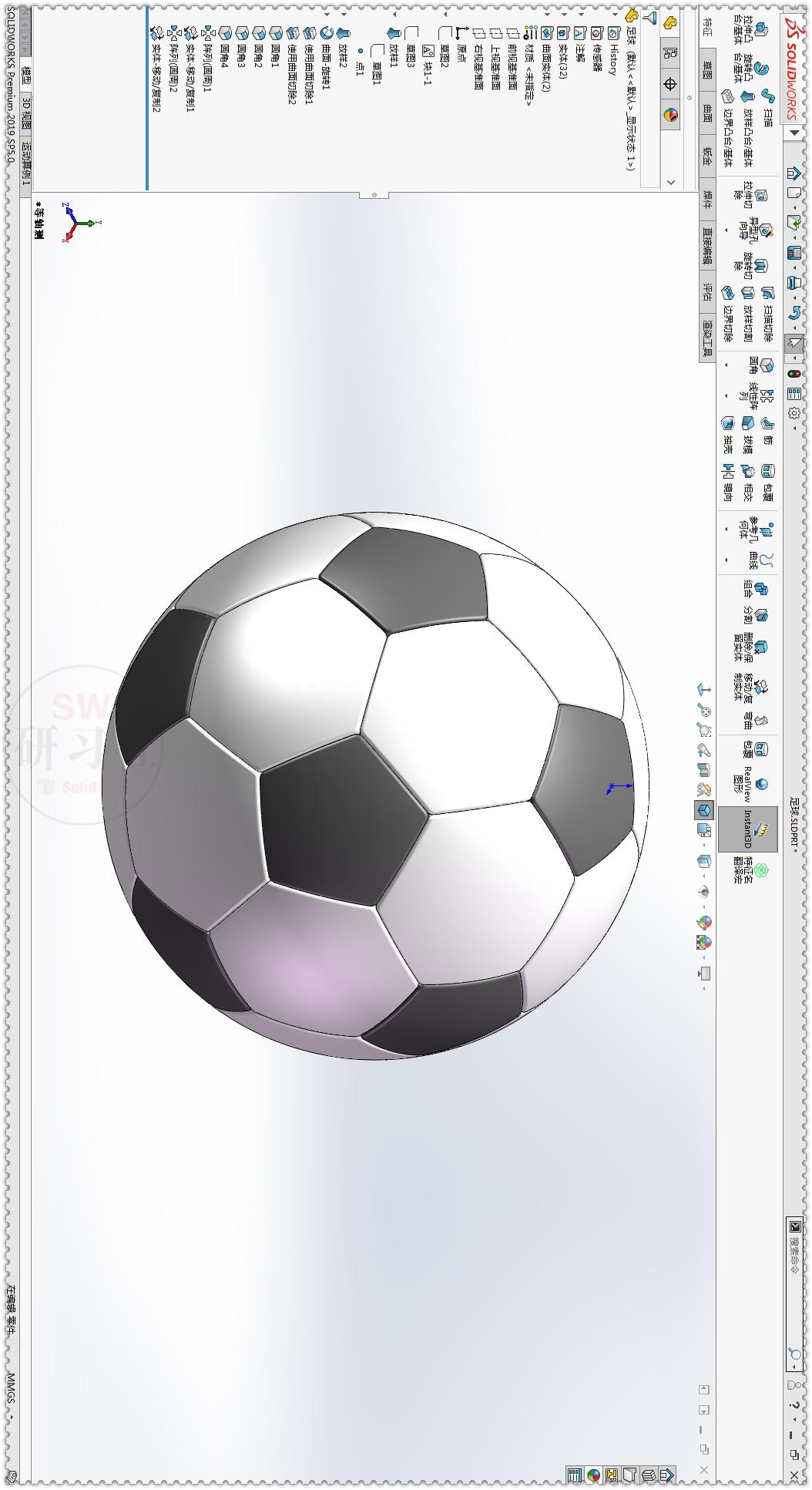

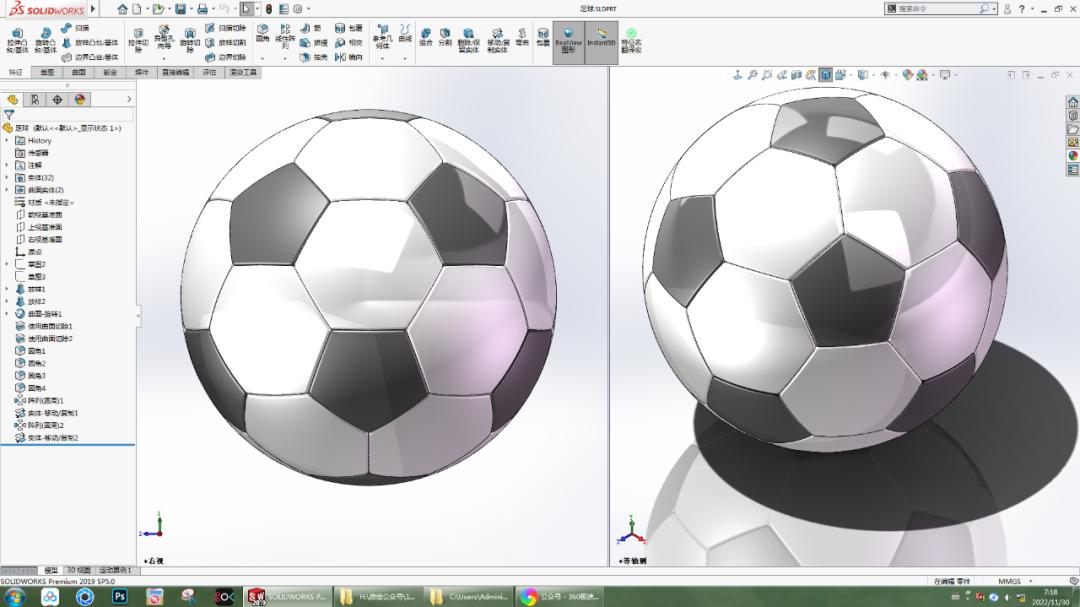

21.完成。
