各位好：
今天给各位介绍一个参数化的波纹管画法。绘图过程很简单，但涉及到进阶的参数化和规则曲线的知识。因为是参数化的，所以画完一遍，后续可以根据实际应用轻松更改。话不多说，直接上步骤：

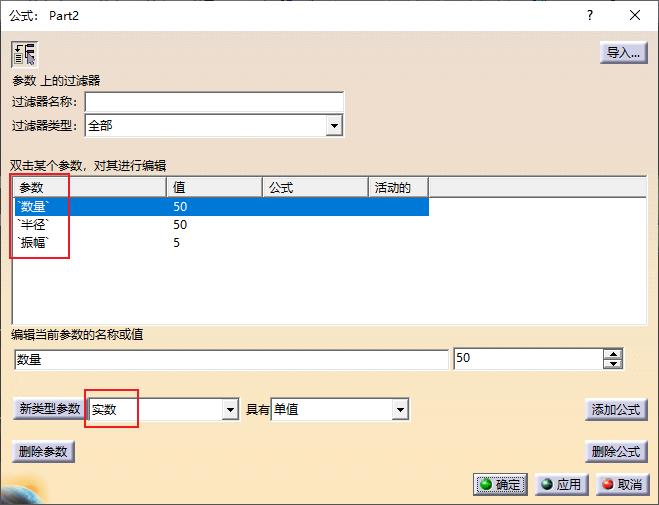

步骤一：建立三个参数：波纹管的“半径”、波纹管的“振幅”、波纹管的波峰“数量”。用实数建立。

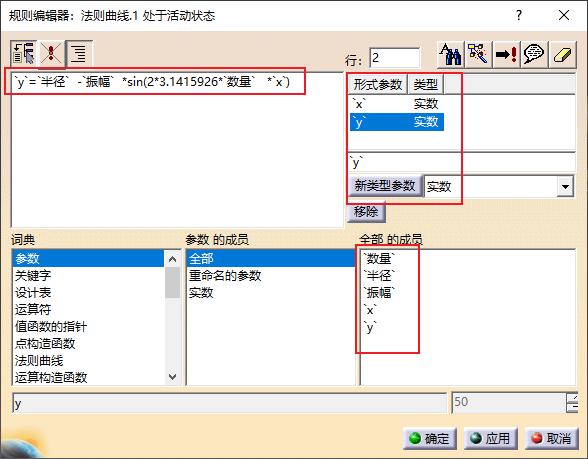

步骤二：建立一个法则曲线：形式参数建立“x”“y”，建立公式：`y`=`半径` -`振幅` *sin(2*3.1415926*`数量` *`x`)

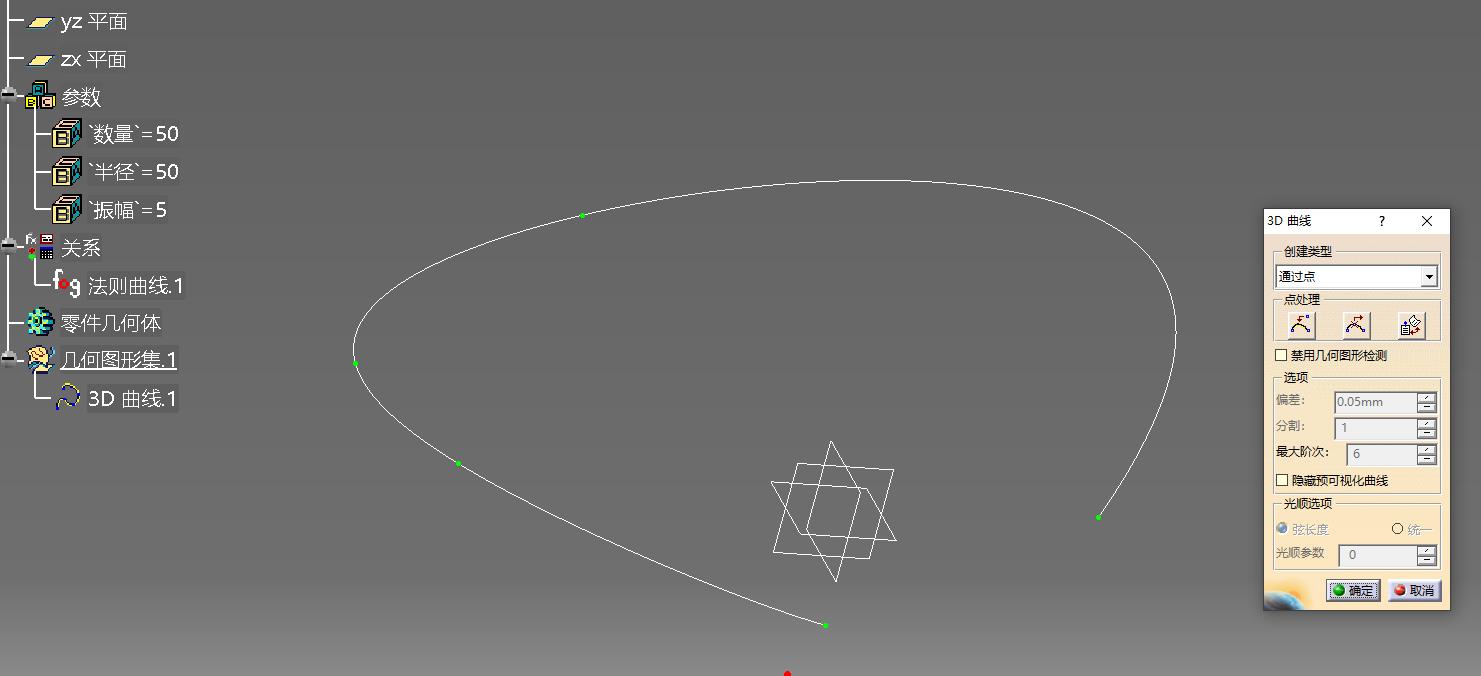

步骤三：建立中心线：可以用自由曲面模块的3D曲线，也可以用创成式曲面模块的样条线，还可以用草图里面的曲线，甚至可以画很多线接合在一起也行。

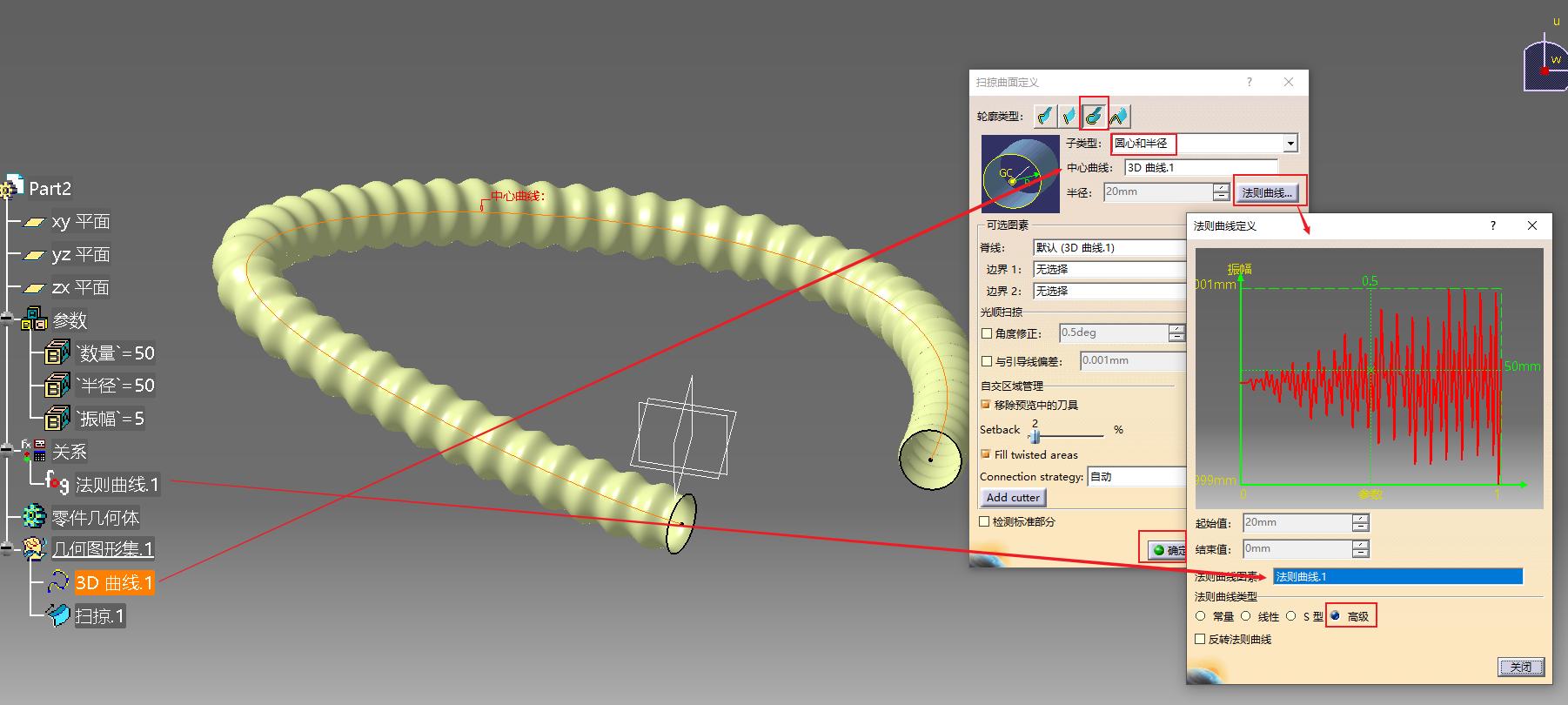

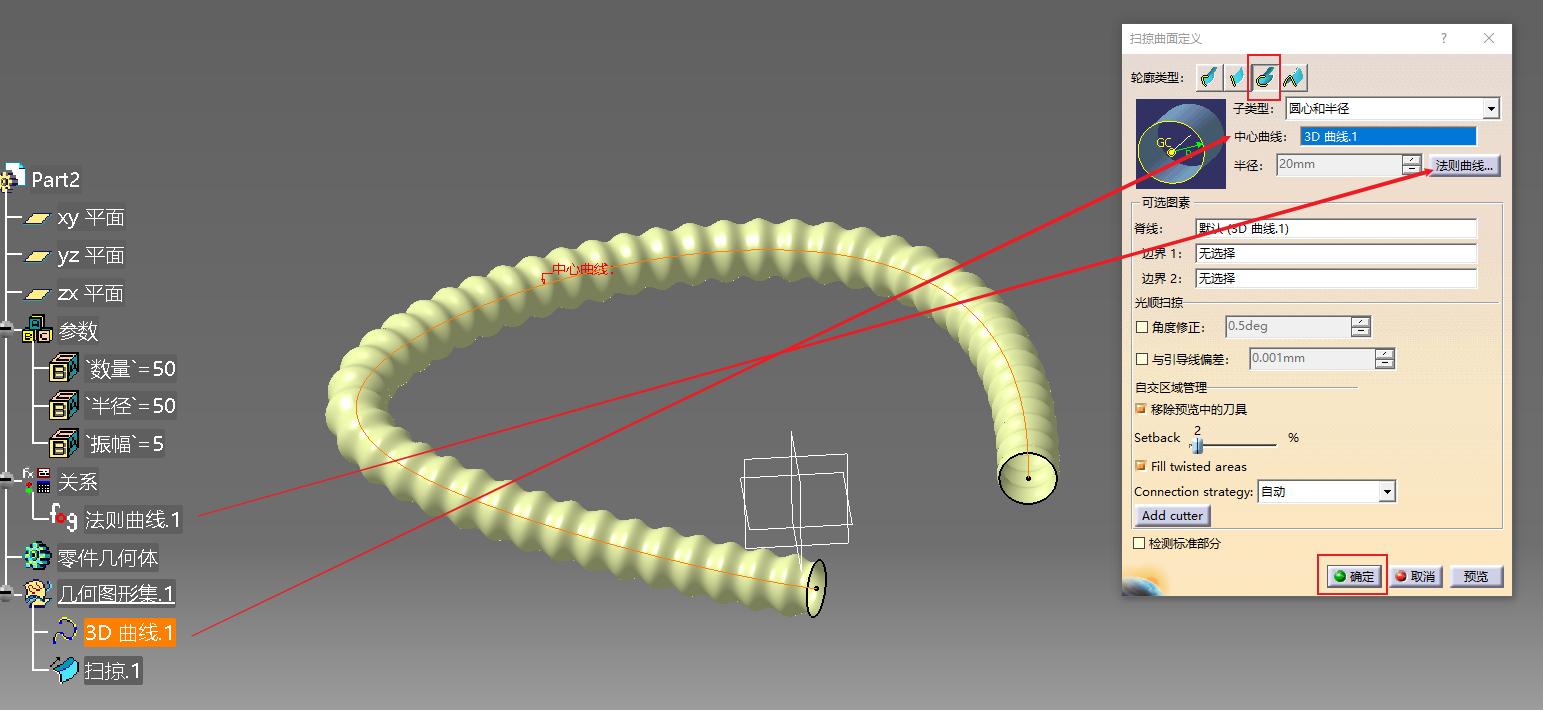

步骤四：建立扫掠：创成式曲面模块中的扫掠命令，选第三个圆形扫掠，中心线选步骤三的曲线，法则曲线选步骤二的法则曲线，然后点确定。其中法则曲线命令中选择高级，然后点选法则曲线。
完成。
后续应用的时候，只要将三个参数和中心线替换掉就能快速完成波纹管的绘制。
以上内容，希望大家喜欢。
谢谢！！
