本节目标

先看一下比赛中计分器都是什么样的？

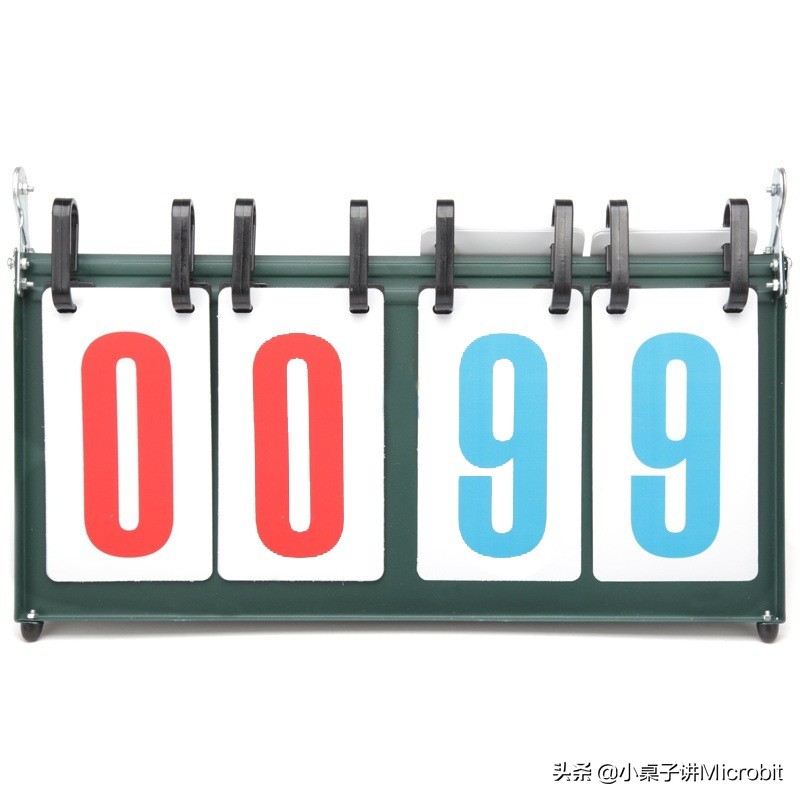

记分牌

记分牌

本节课的目标就是用Microbit和四位数码管做一个简易版记分牌。

课前准备

Microbit板子

TM1637数码管

Microbit扩展版

连接线一组四根

接线

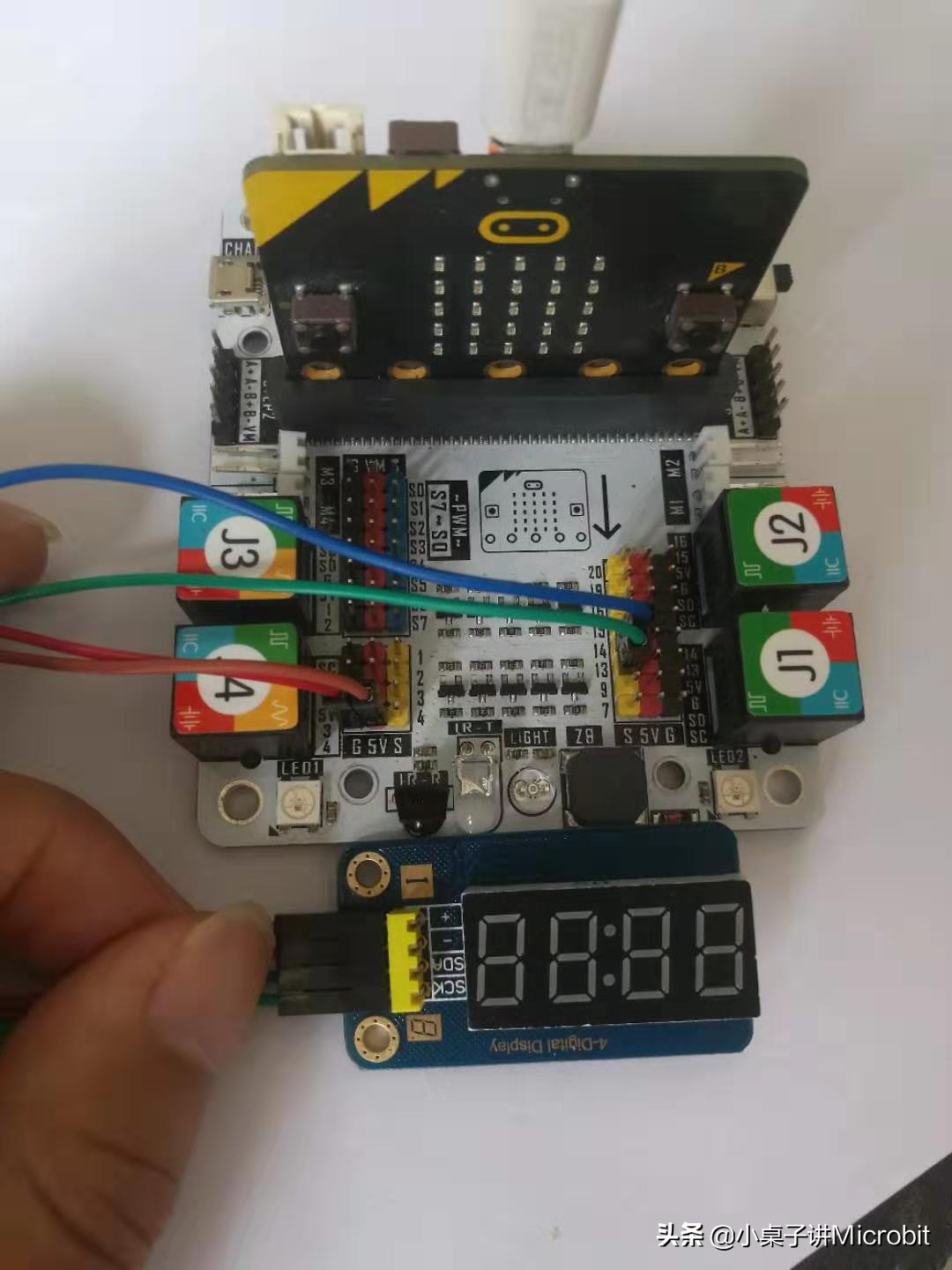

整体接线效果

要特别注意时钟线和数字线的插线方法

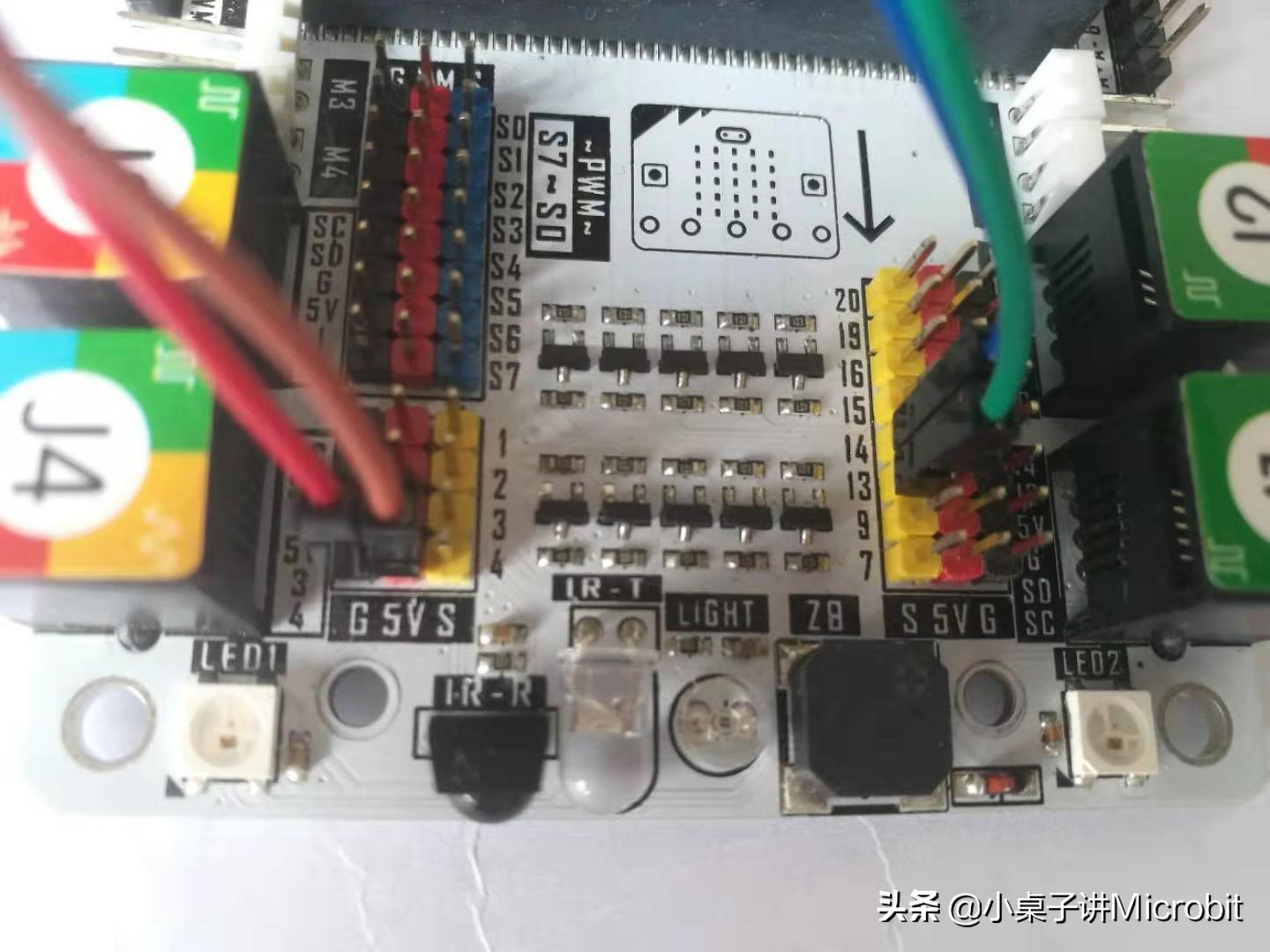

数字线和时钟线插在了13 14引脚

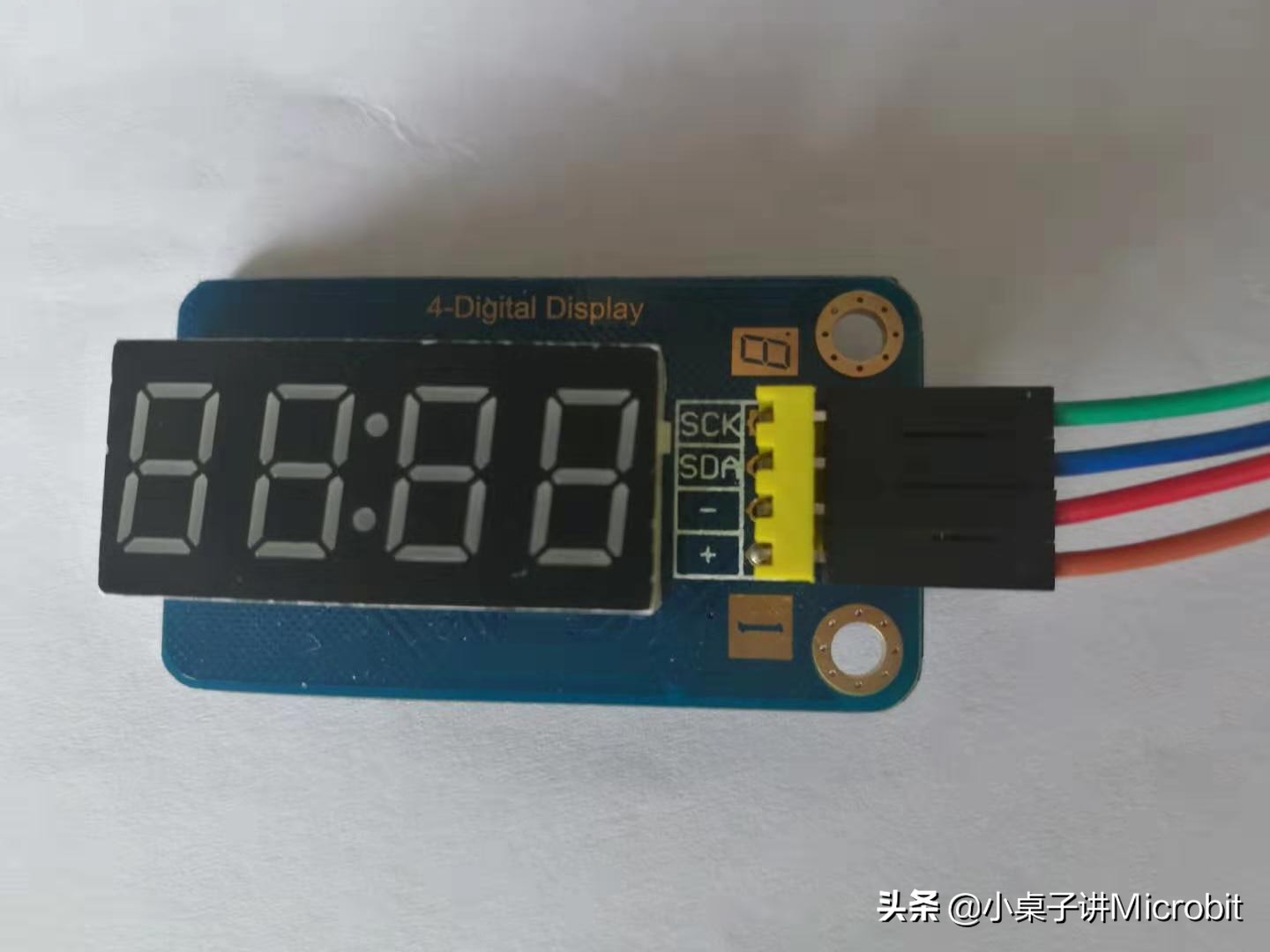

数码管的接线

代码中和硬件要保持一致

CLK、SCK一般称作为时钟线，SDA、DIO一般称作为数字线。称呼可能不同但是作用相同。

逻辑梳理和编码过程

需求

有红、蓝两个队伍，红队进球红队加一分，蓝队进球蓝队加一分。

开始模拟这个效果，按下A按钮视为红队得分，按下B按钮视为蓝得分。

编码

继续在Makecode中实现，对makecode不熟悉的可以看Micro:bit少儿编程入门第一课

对TM1637基本使用不熟悉的可以看Micro:Bit 连接TM1637数字显示屏

1. 初始化工作，首先引入TM1637的扩展，初始化TM1637，

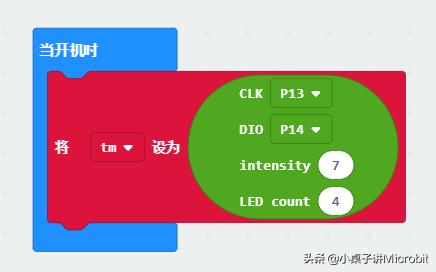

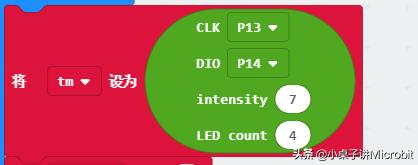

初始化TM1637

2.初始化一个分数变量。这里要详细说明，数码管最多可以显示4位数字，也就是0000~9999的范围，两队的话最多显示99：99的比分。我们这次主要使用函数是

显示数字

新建一个变量score作为比分。

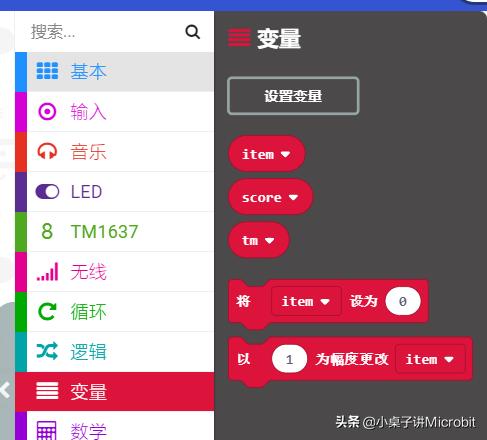

在makecode菜单栏设置一个变量score

初始数字是0000四位，红队得一分应该显示为01:00,其实为0100，相当于score加上100；这时蓝队又得了一分应该显示01:01,其实为0101，相当于score加1。

就在此时红队进一球

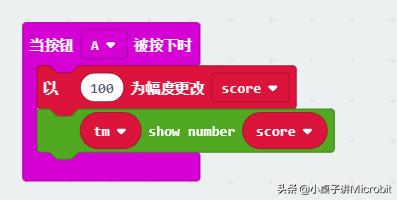

用A按钮模拟红队进球

蓝队不甘示弱也得一分

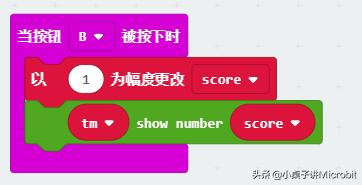

用B按钮模拟蓝队得分

主要思路和逻辑至此已经基本完成。剩余的就是完善细节。完整代码奉上

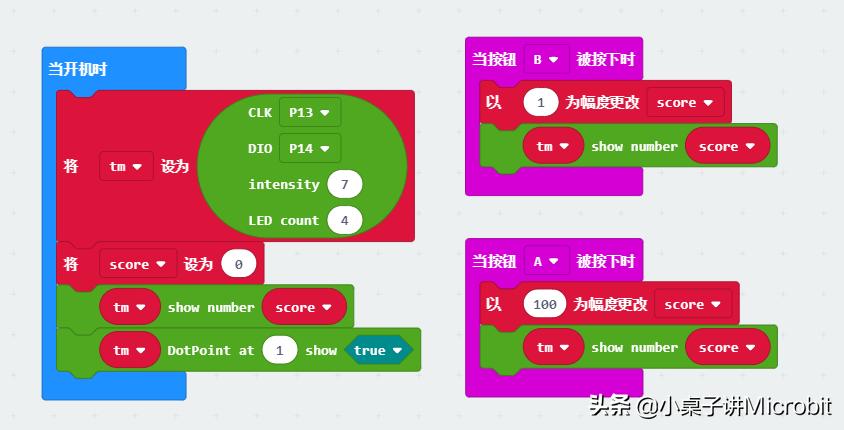

完整代码

注意我在初始化的时候使用了：

显示：

这个函数的作用就是显示数码管中间的冒号“：”true 显示，false不显示，这样更加趋近于比分牌的样子。

看一下最终成果吧。

视频加载中...

完美达到了我们的预期成果。

课程总结

1. 实践了TM1637数码管的使用。
2. Microbit配合扩展版的结合使用。
3. 数字线和时钟线的插线方法，这个比较重要，很多传感器模块都使用这个方法。
4. 分数逻辑的转化，这个算法应该是核心了。

学习编程学的就是逻辑思维能力和解决问题能力。
