前言
无线充电能够方便的为手机充电，摆脱传统有线方式插线的麻烦，同时也比较新奇，很受消费者的喜爱。苹果推出的磁吸无线充电，使无线充电不再需要对位，使用更加方便，相关的配件也是相当丰富。
充电头网拿到了一款四合一无线充电器，这款无线充采用立式结构，支持iPhone磁吸充电，支持耳机和手表充电，同时还具备小夜灯功能，整洁美观，一体性好。下面充电头网就对这款多合一无线充电器进行拆解，看看内部的设计和用料如何。
时代优品磁吸无线充电器开箱
包装盒正面印有产品名称、外观图，以及15W、PD快充、无线充卖点。
背面印有产品应用场景图，支持两部手机、手机和耳机/手表组合同时进行无线充电，根据刷视频或接收消息等不同应用场景，磁吸充电的手机可以横放或竖放，极大提升使用体验。
包装内含磁吸无线充电器、数据线以及使用说明书。

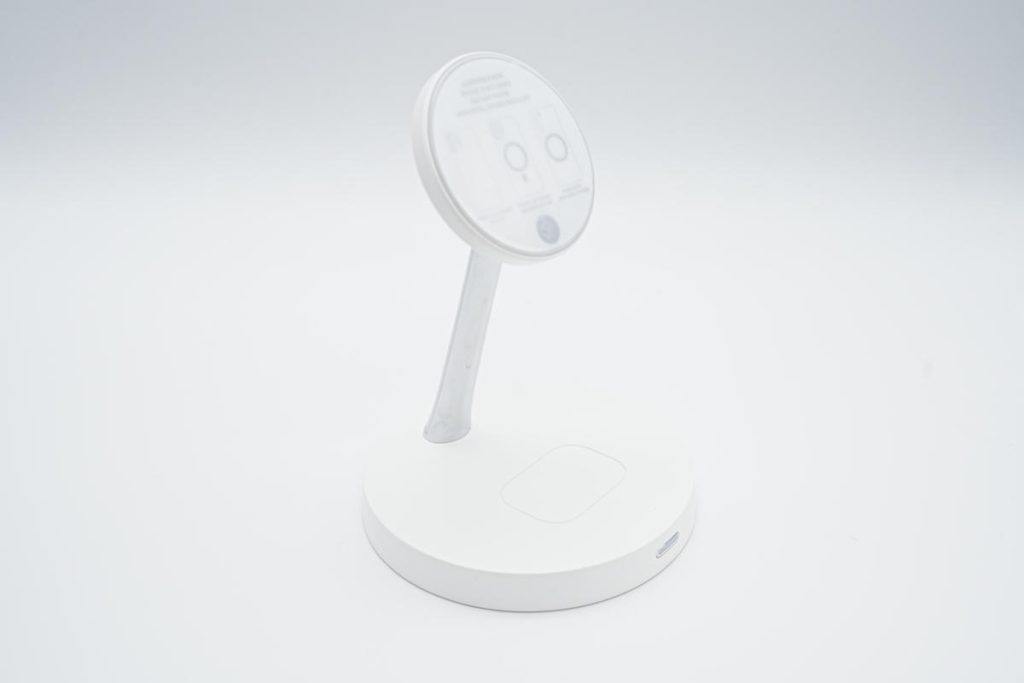

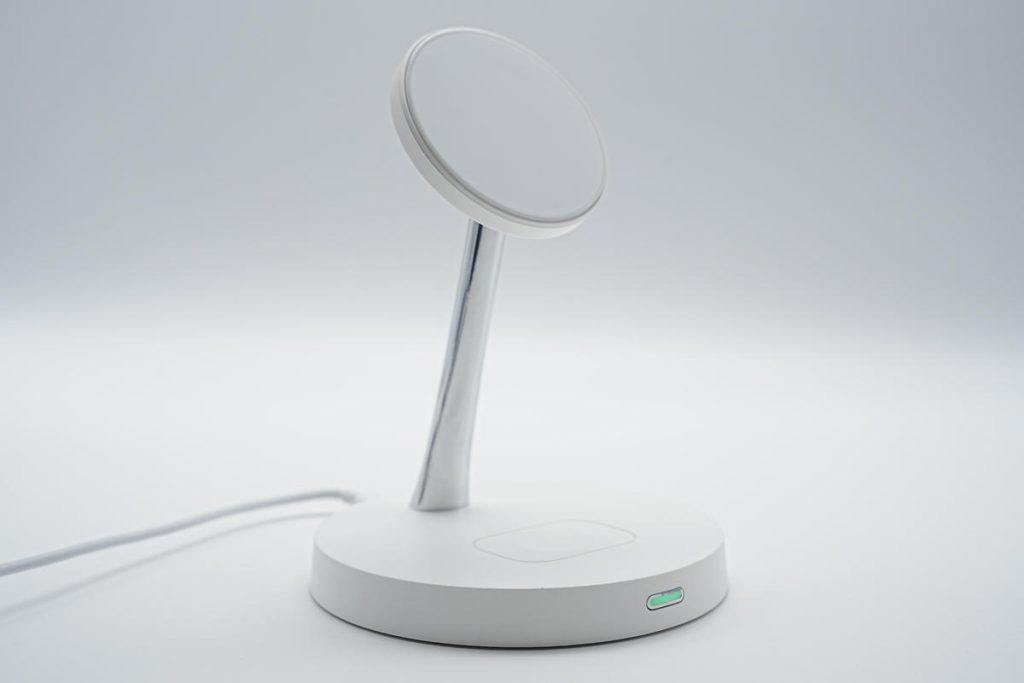

这款无线充电器由底座、支撑杆、手机磁吸无线充电板三部分组成，设计风格极简。

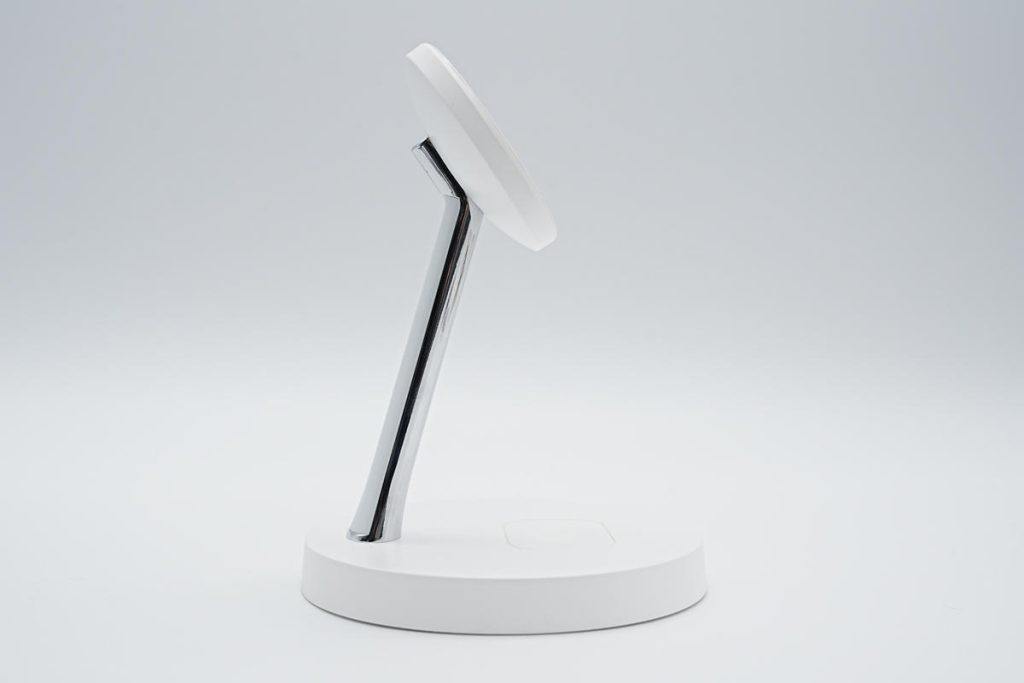

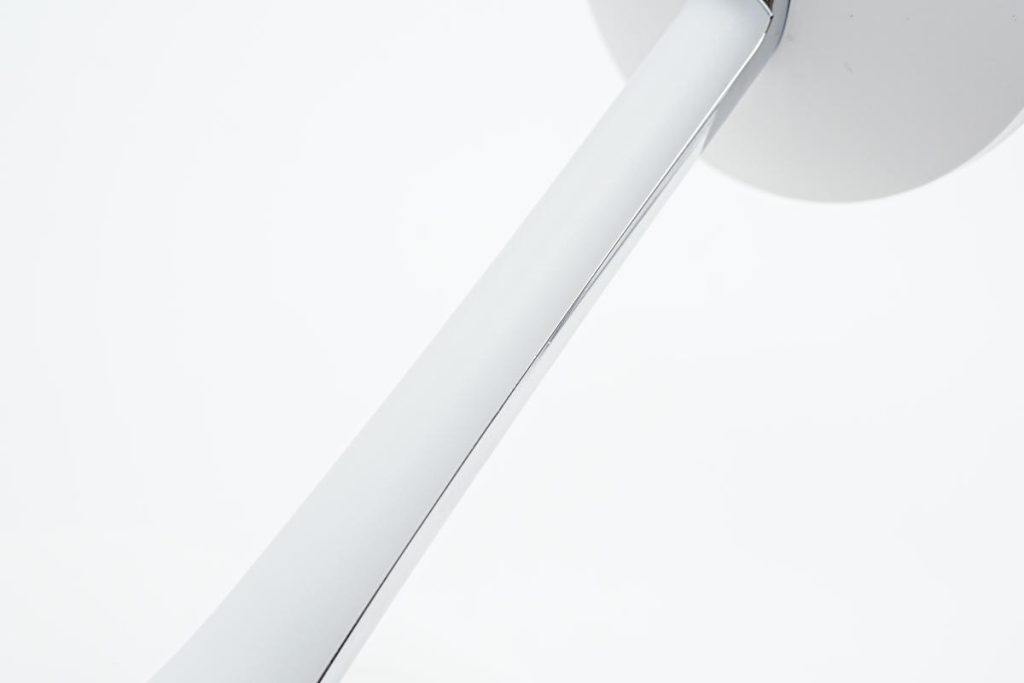

支撑杆弯折，使得手机磁吸无线充电板有一定的倾斜度，边充边用使用体验更好。
充电板正面具有亲肤手感，增大摩擦保证悬空磁吸充电更稳定。

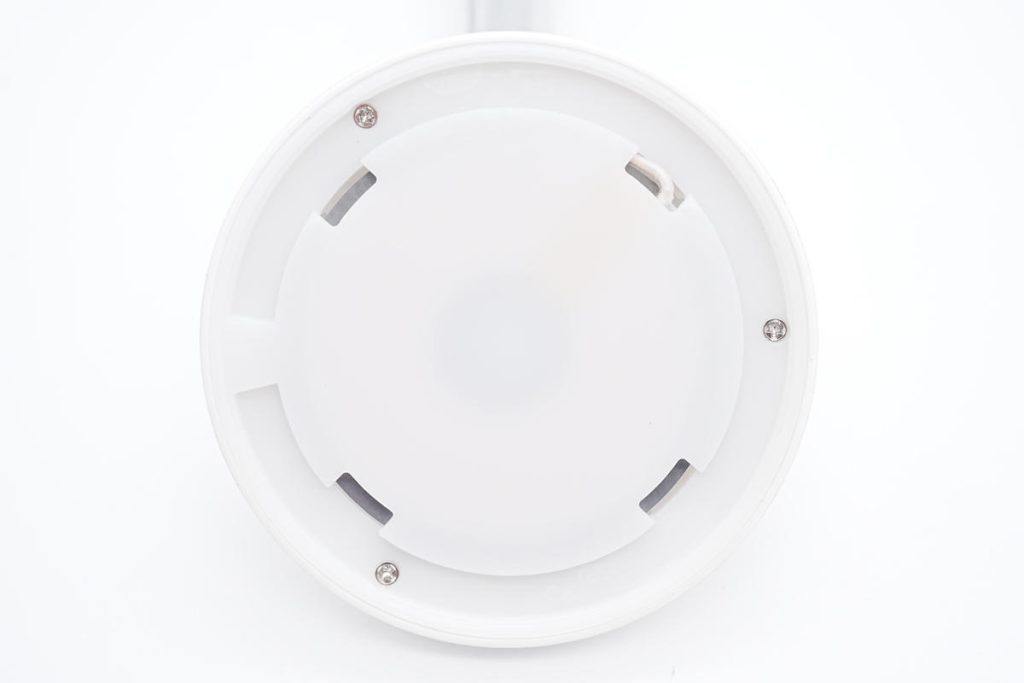

支撑杆背面设有小夜灯，方便夜间使用。

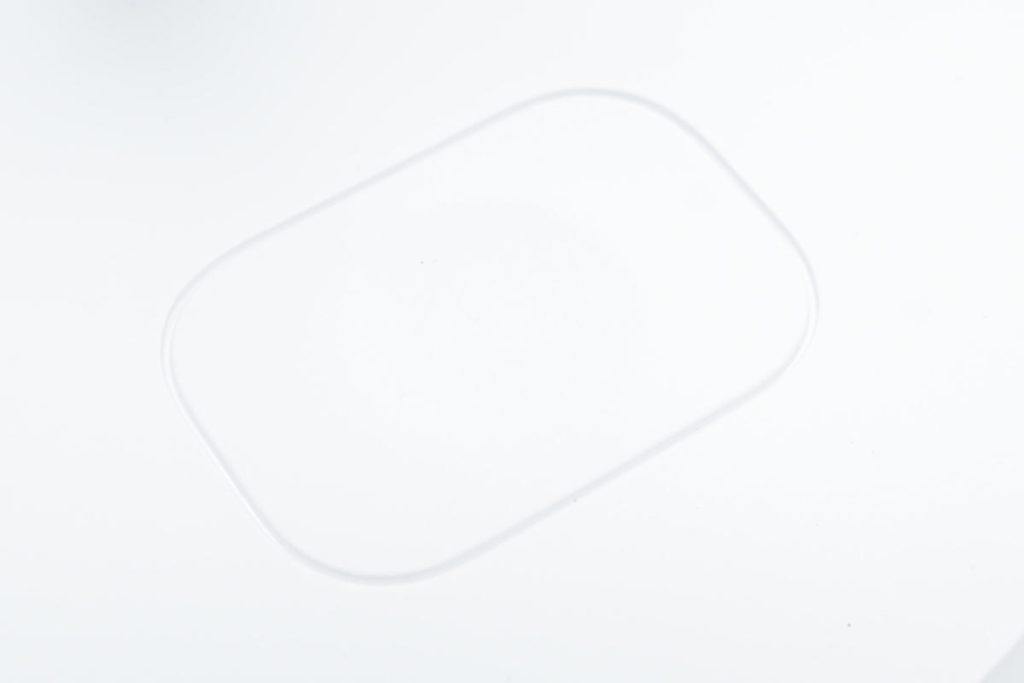

底座顶面无线充区域内凹设计，外围还有环形凹槽，方便耳机和手表进行无线充电。

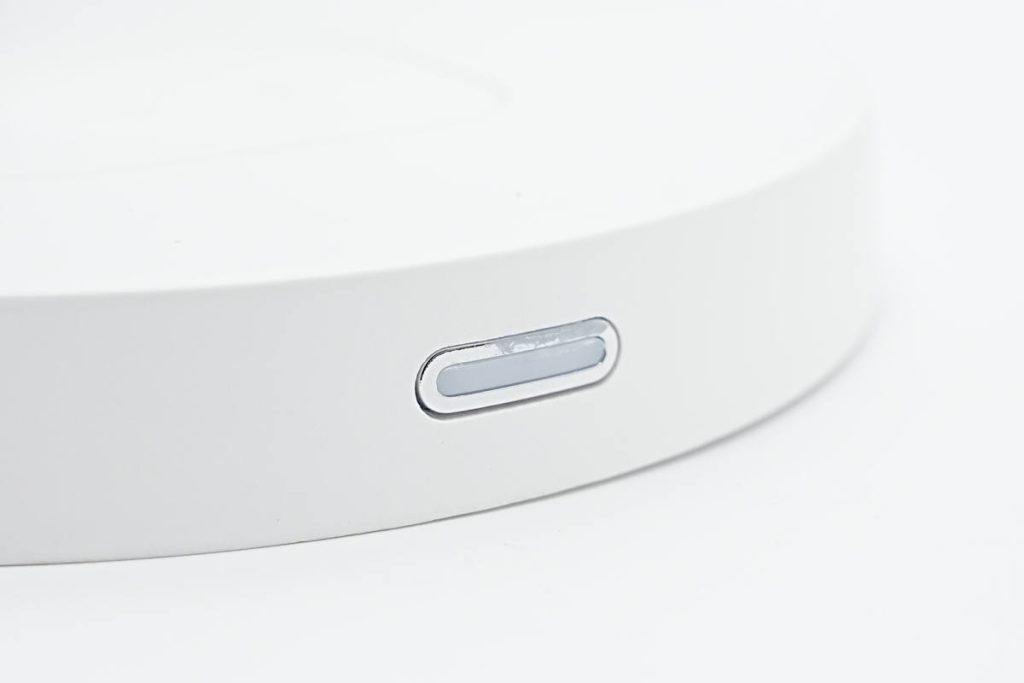

前端还设有无线充电指示灯，同时也是触摸区域，用于触摸控制夜灯开启。

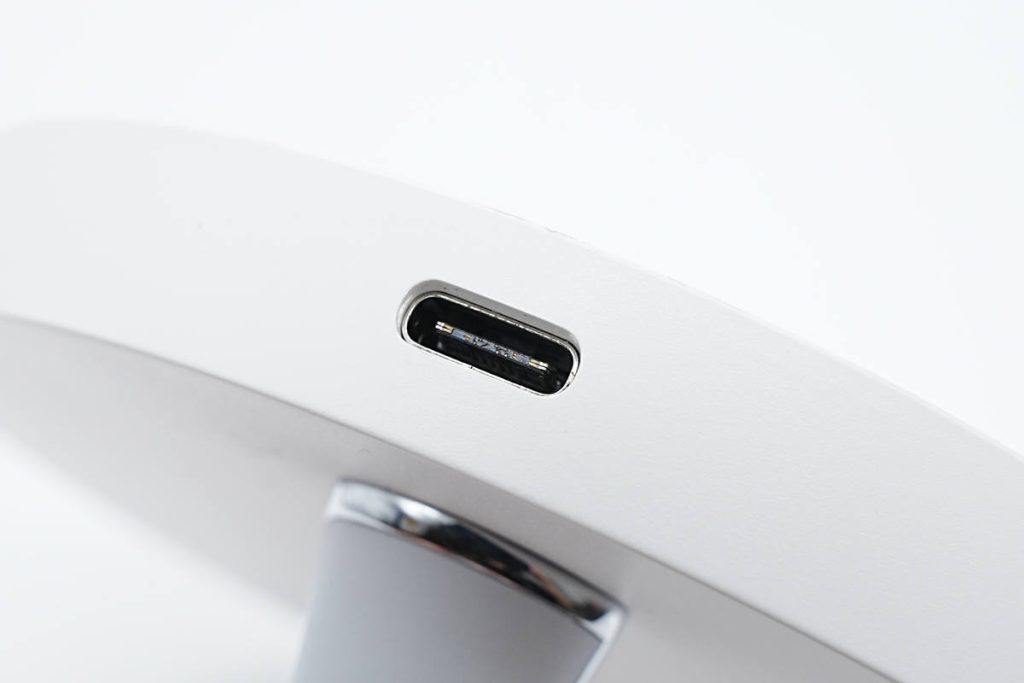

背面是USB-C充电接口。

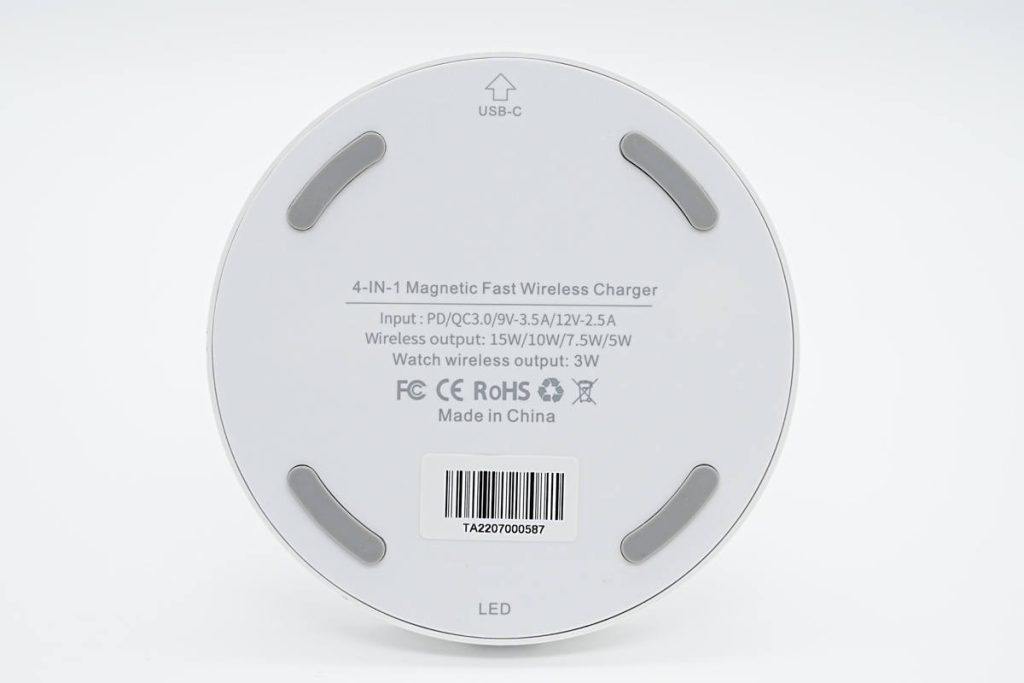

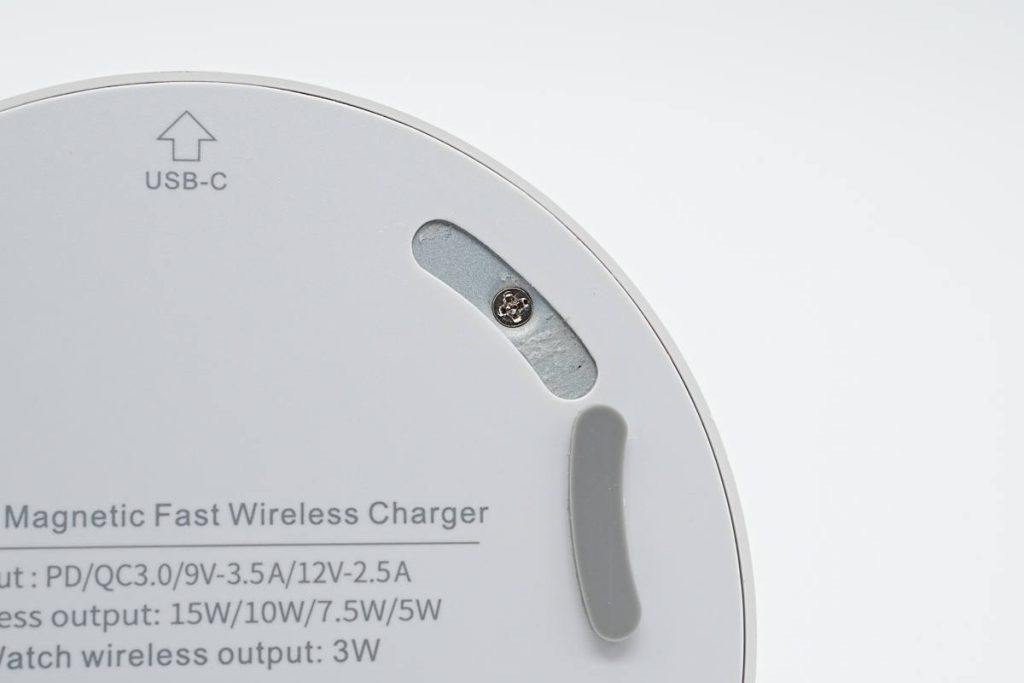

底座底部贴有四个防滑垫，外壳上印有无线充参数，支持PD/QC3.0/9V-3.5A/12V-2.5A输入，无线充输出15W/10W/7.5W/5W，手表无线充输出3W，通过了FCC、CE、RoHS认证。

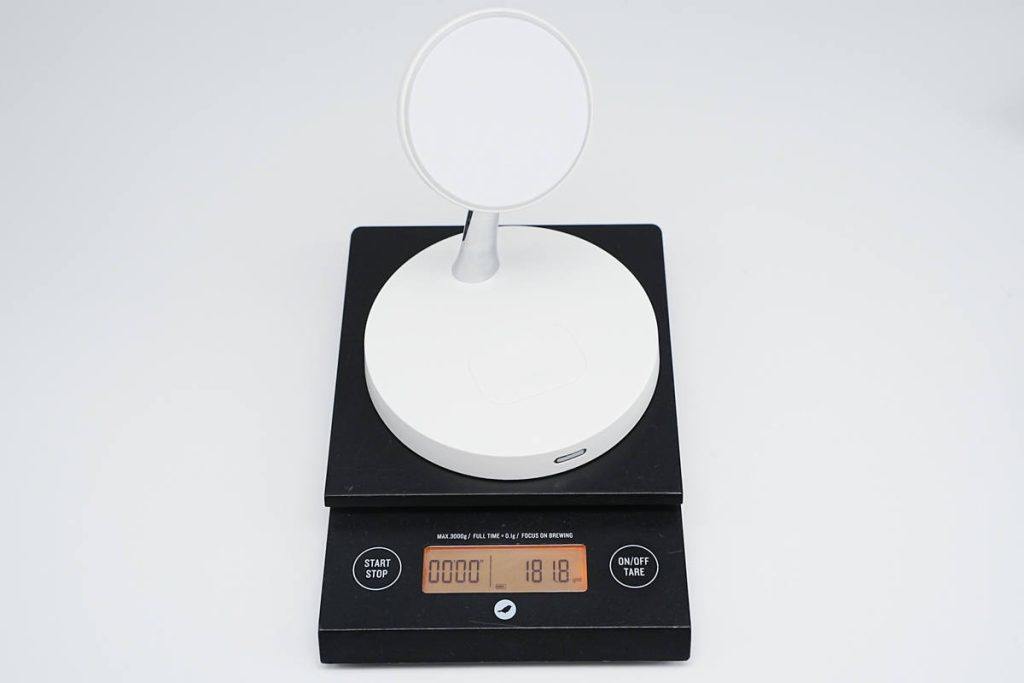

产品净重约为182g。
接通电源指示灯亮绿光。
产品使用场景一览。
小夜灯通过触控方式开启关闭。
时代优品磁吸无线充电器拆解
在对时代优品磁吸无线充电器做了基本了解后，下面继续对其进行拆解，看看用料做工如何。
无线充底部采用铁板固定，起到配重作用。在胶垫下面是隐藏的固定螺丝，撕下胶垫拧开螺丝进行拆解。

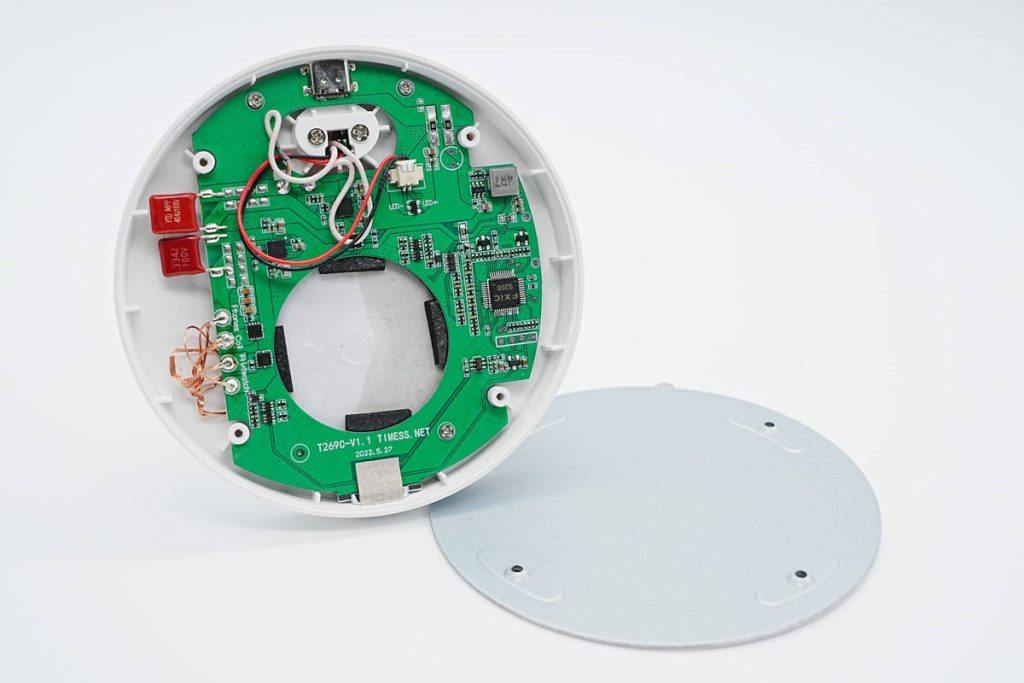

拧下螺丝拆下后盖，内部是一块PCBA，焊接两颗CBB谐振电容和两个无线充电线圈。

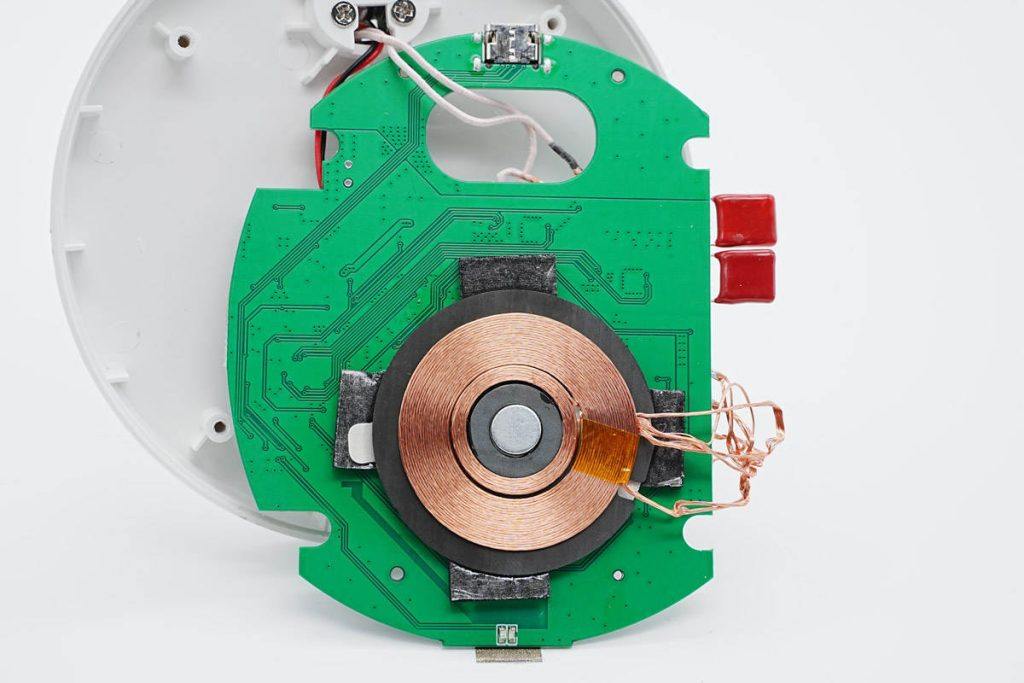

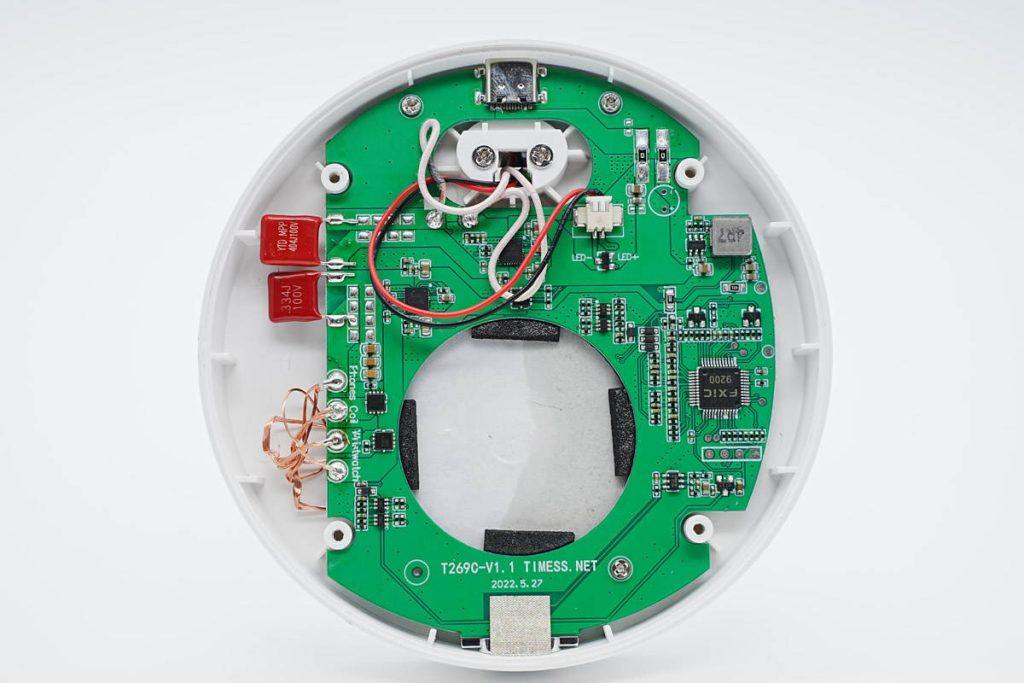

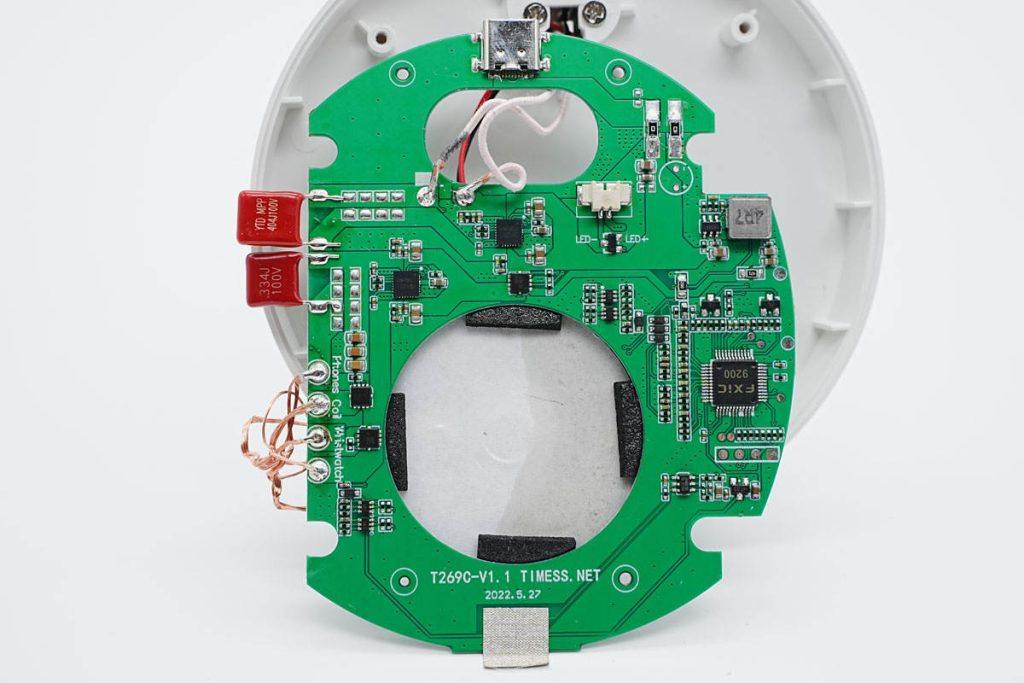

PCBA正面一览，焊接有无线充电线圈，连接小夜灯的供电导线。

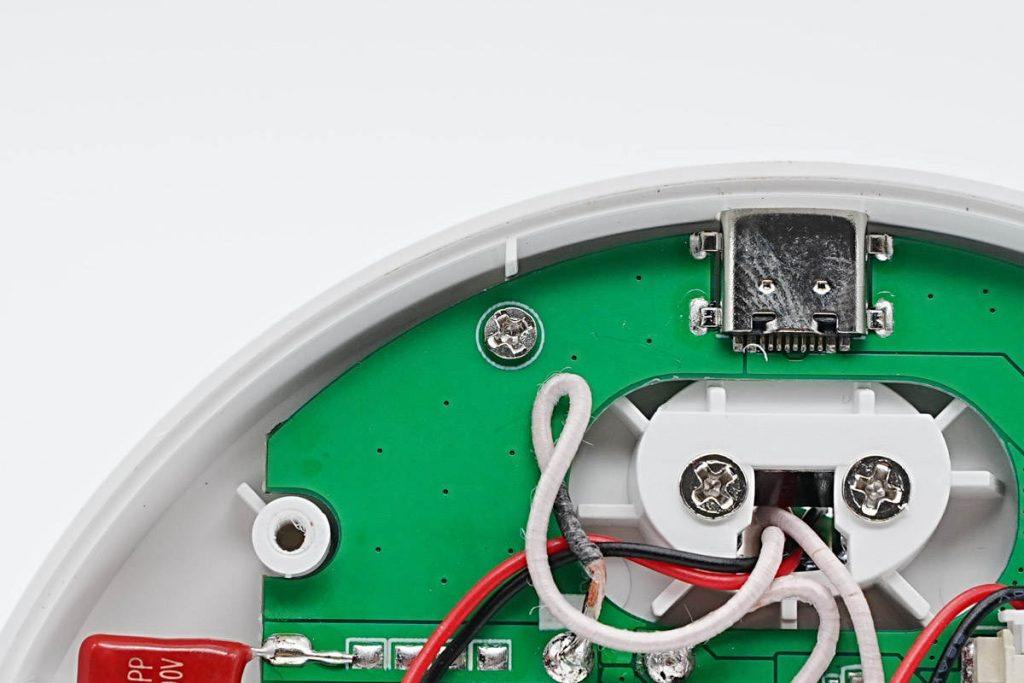

PCBA通过螺丝固定到外壳内部。

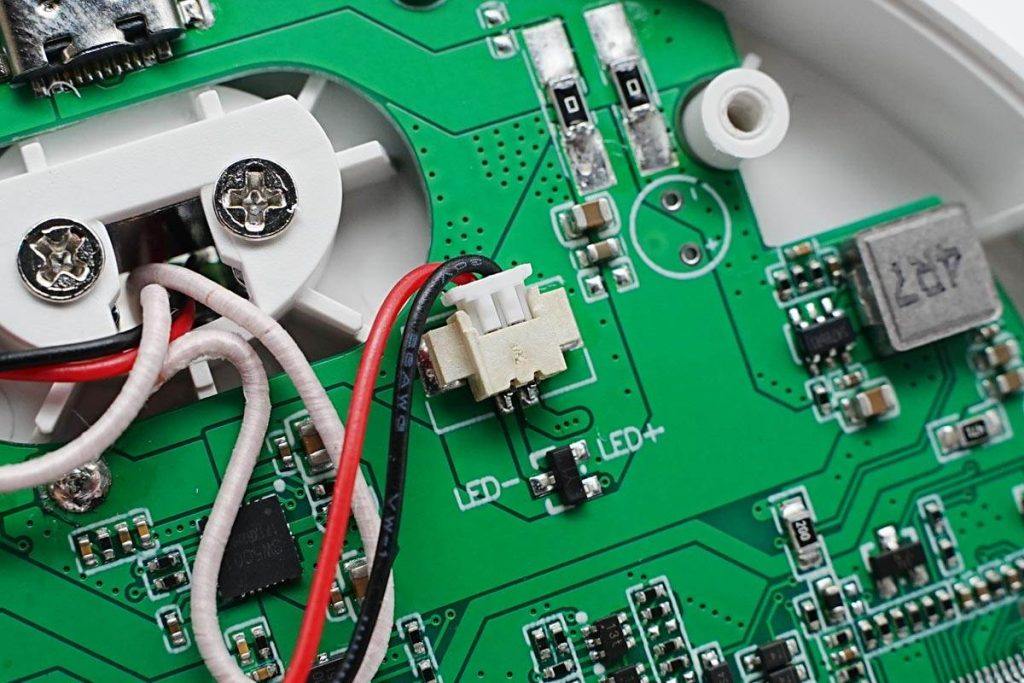

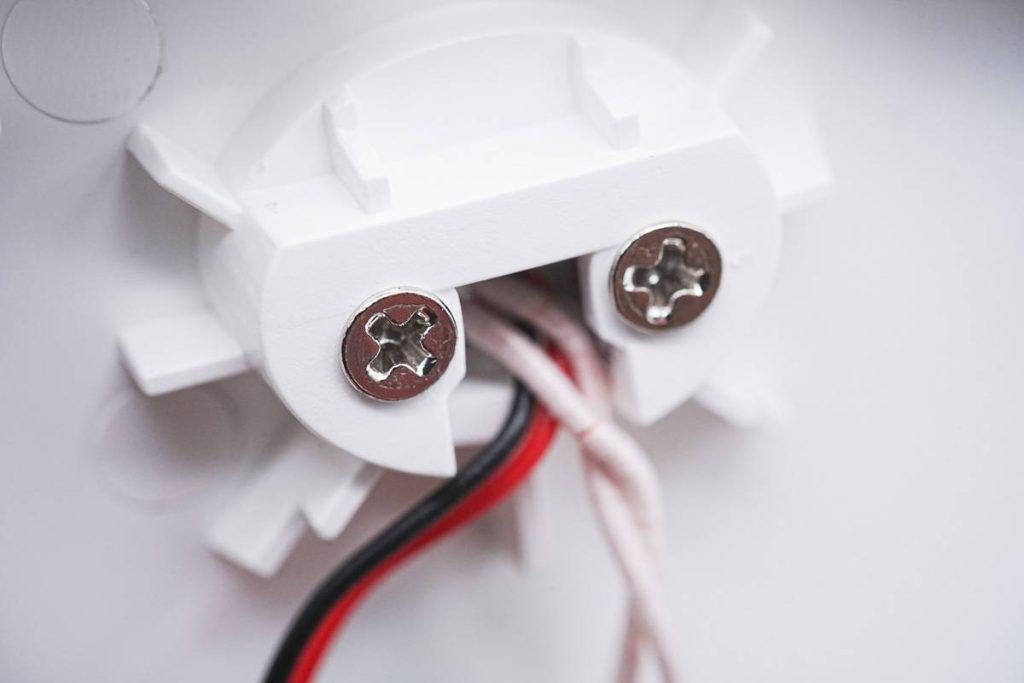

连接小夜灯的电源接口。
拧下螺丝取出无线充电PCBA模块。
PCBA背面使用双面胶固定无线充电线圈。

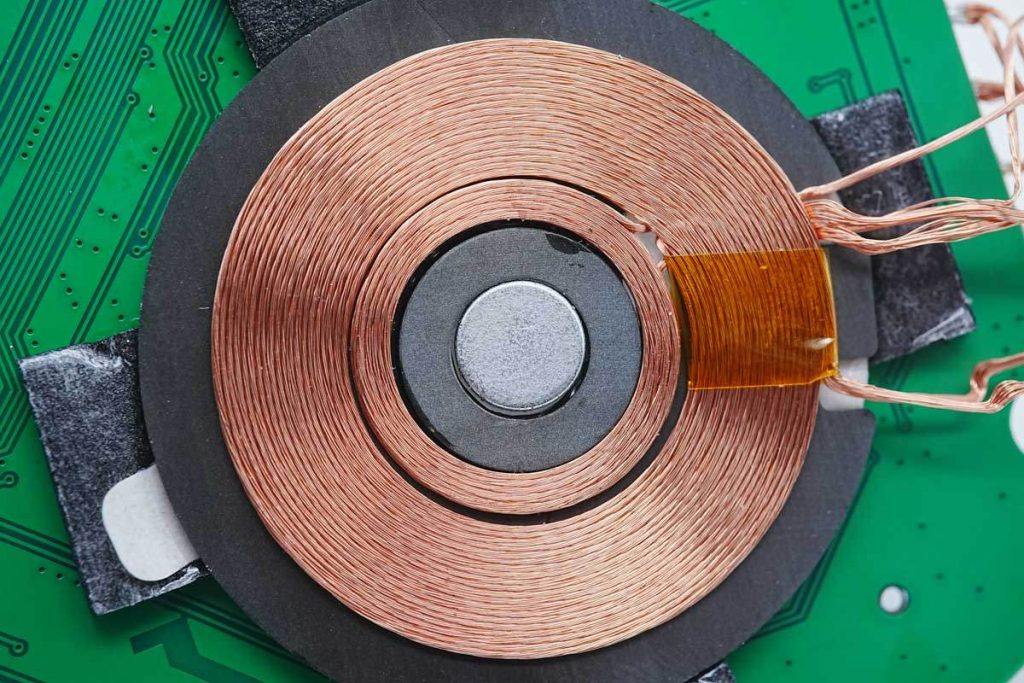

无线充电线圈采用利兹线绕制，外圈为手机和耳机充电盒充电，内圈为苹果手表充电。

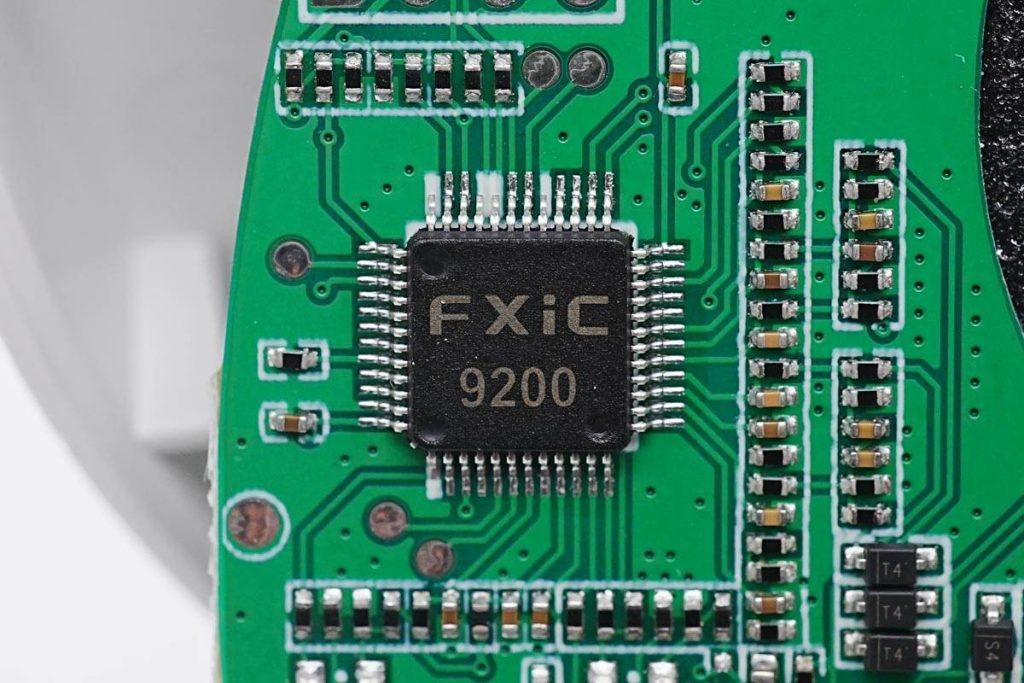

无线充电芯片丝印FXiC 9200，支持三路无线充电驱动信号输出，方案设计来自深圳市放芯科技有限公司。

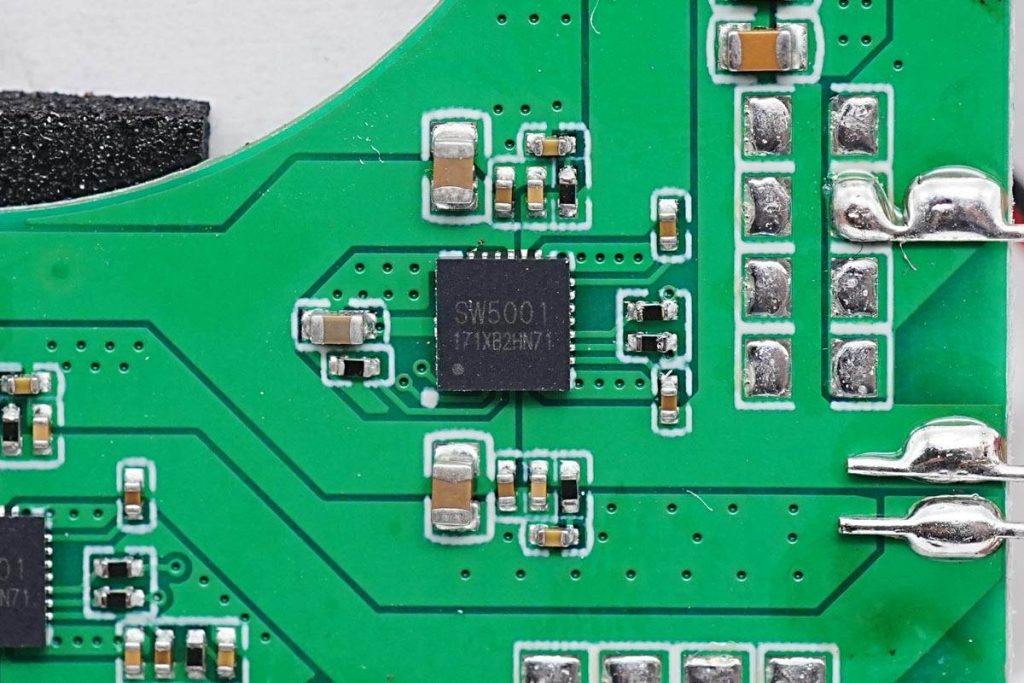

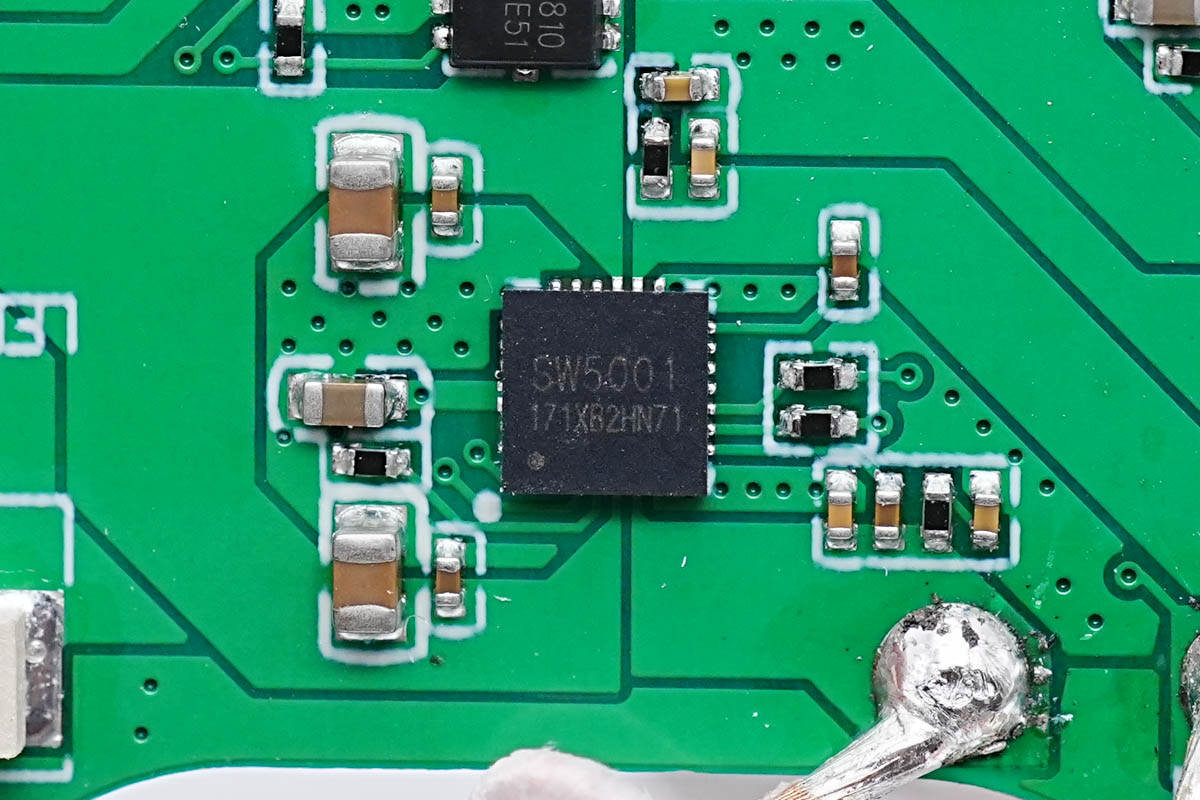

为手机充电的无线充电集成功率级芯片采用智融SW5001，是一颗高度集成的无线充发射端集成功率级芯片。芯片内部集成了高效率的全桥变换器和无损电流采样，支持PPS/PD/FCP/SCP/AFC等多种快充协议。

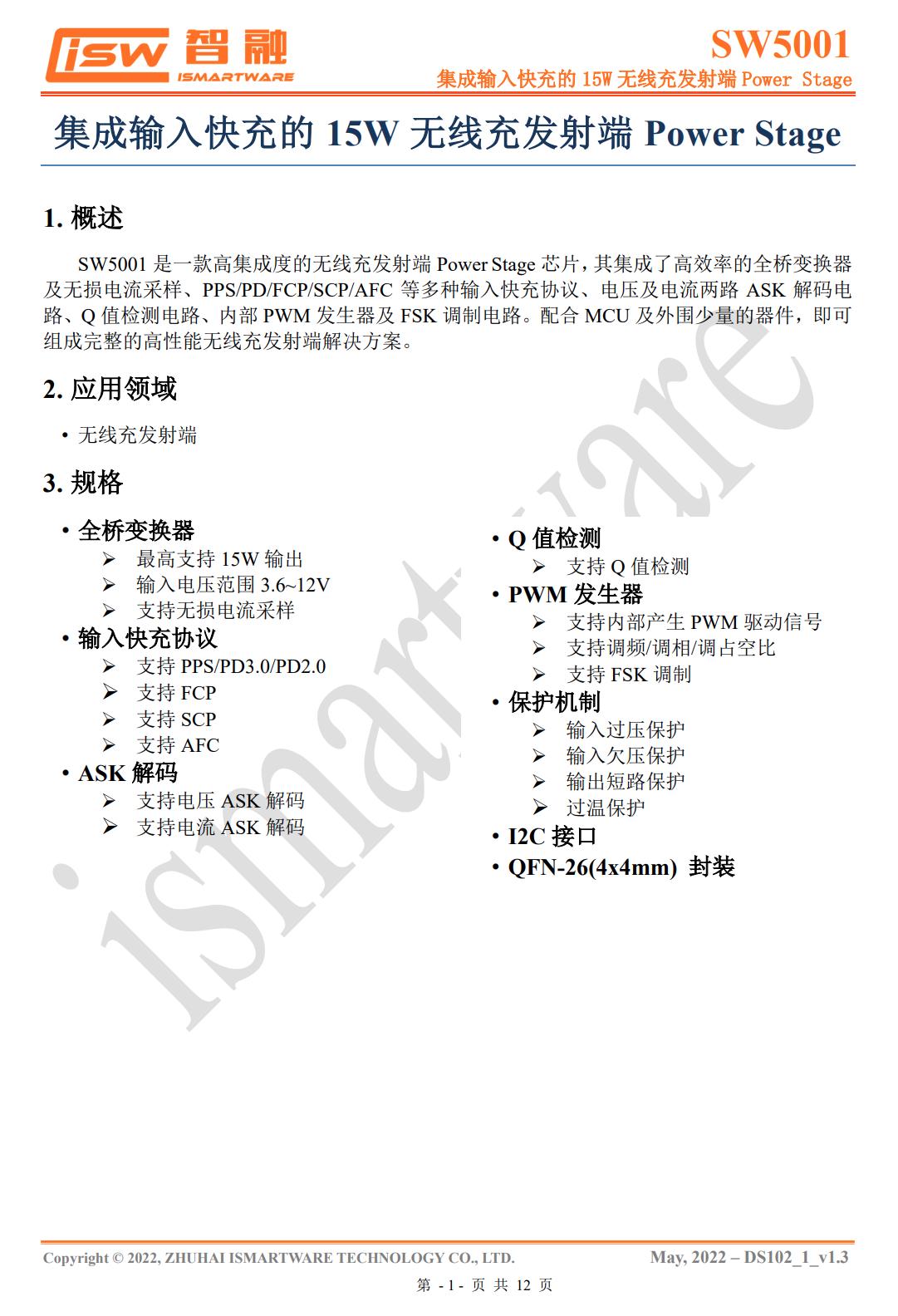

芯片内部集成电压和电流ASK解码电路、Q值检测电路，内部PWM发生器和FSK调制电路，适用于无线充发射端应用，支持最高12V输入，耐压16V，支持15W输出功率。
智融SW5001内部集成了5V 50mA供电输出，可为无线充上主控单片机供电，省掉单片机的供电电路。SW5001内部集成输入过压、输入欠压、输出短路及过热保护。同时支持I2C接口，可通过I²C接口向单片机输出状态信息。输入电压可根据分压电阻设定为5V/9V/12V，满足不同功率需求。
为耳机、耳机、手表无线充电的集成功率级芯片也是智融SW5001。

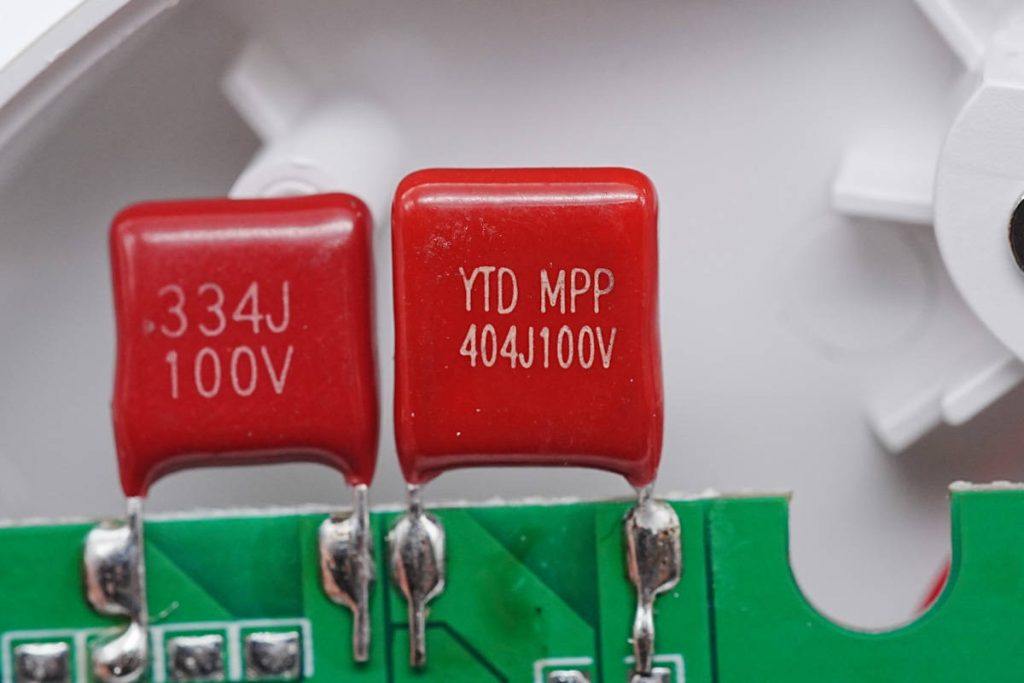

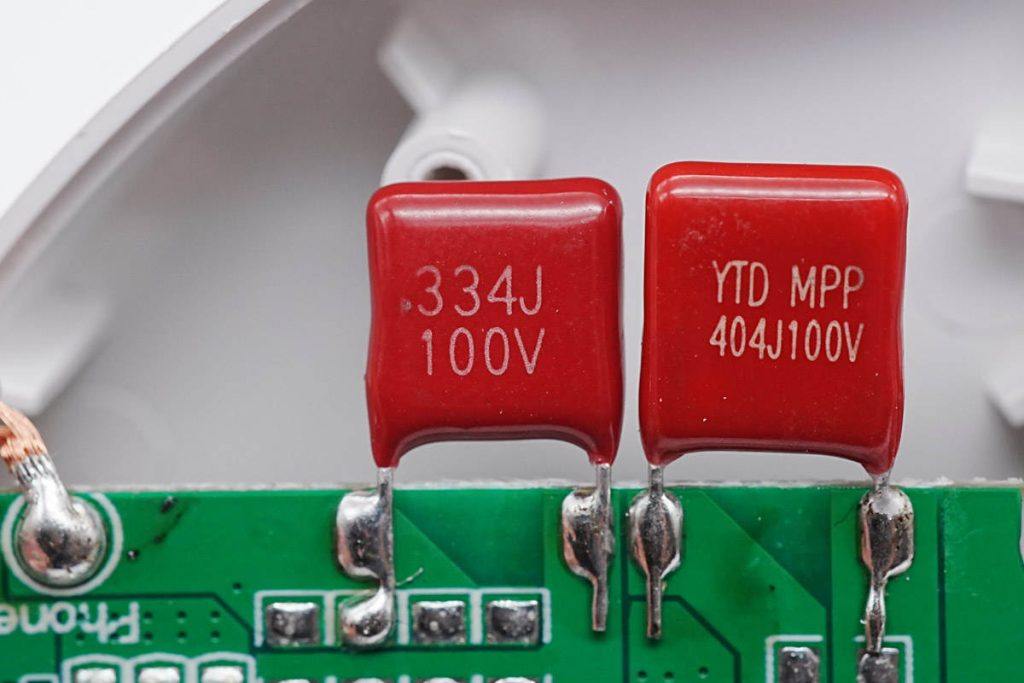

用于手机无线充电谐振的CBB电容，规格为0.4μF 100V。
用于手机和耳机充电的谐振电容，规格为0.33μF 100V。
一颗用于供电切换的双NMOS管，丝印3810。

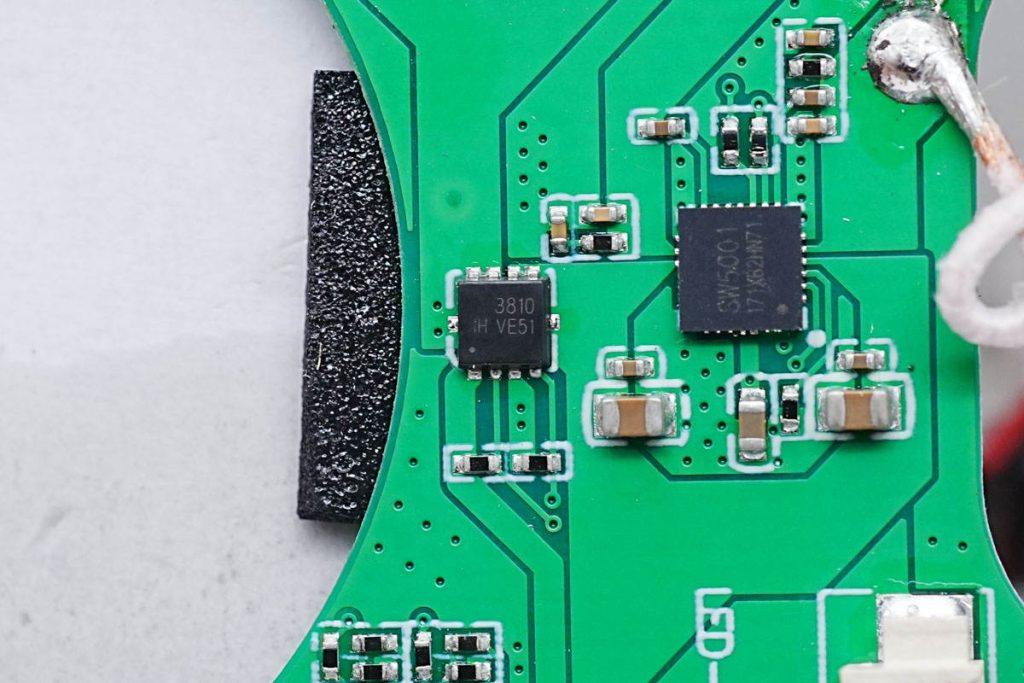

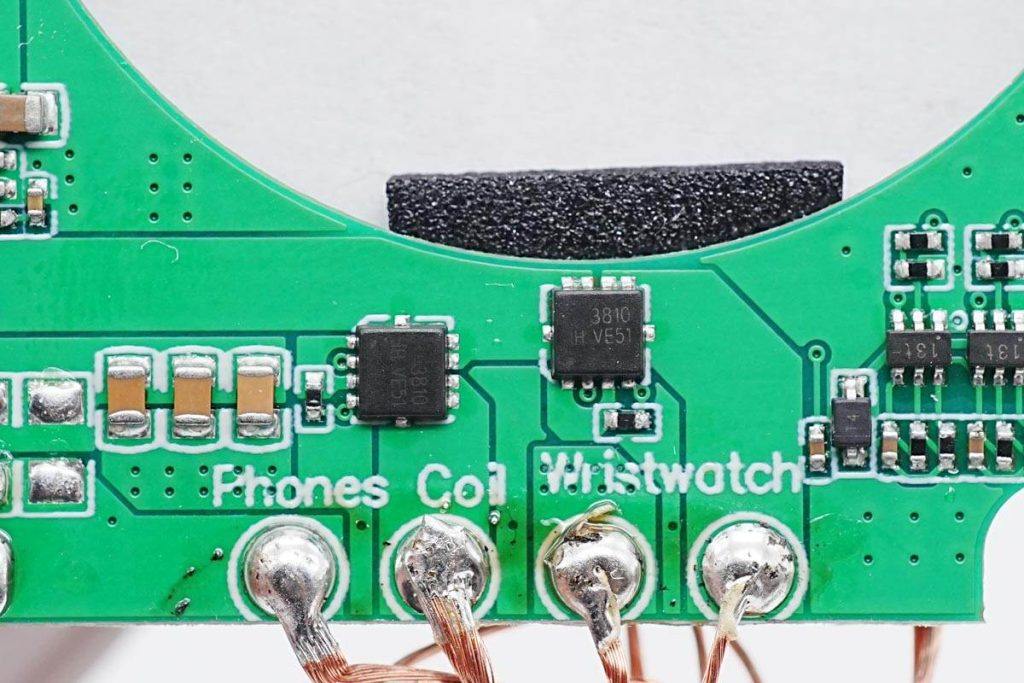

另外两颗丝印3810的NMOS用于手机和手表无线充电线圈切换。

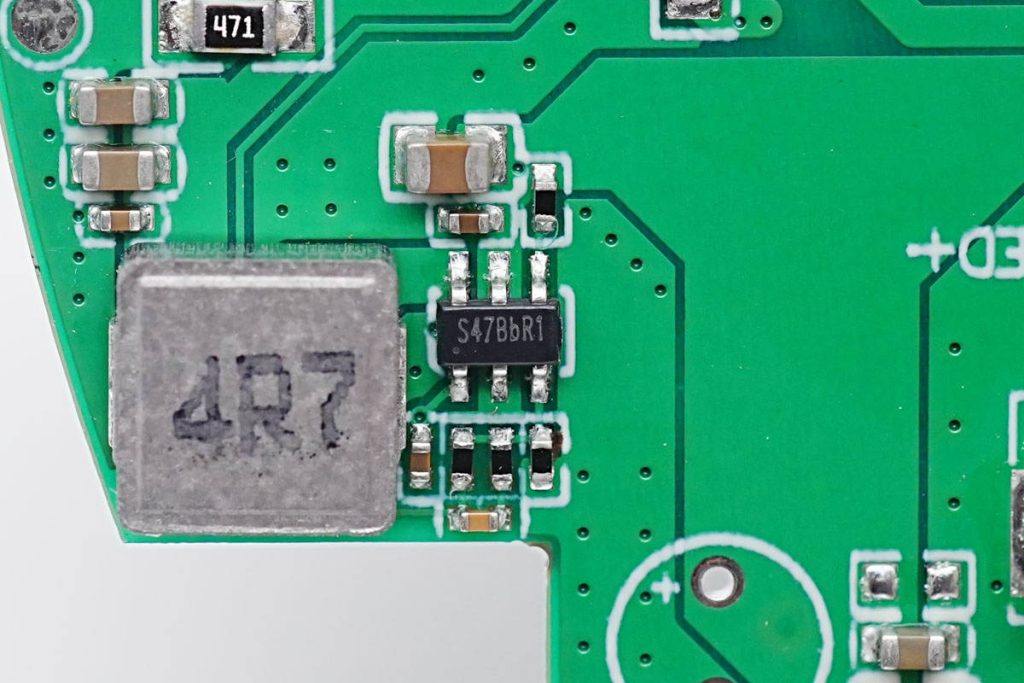

丝印S47B的降压芯片，用于为无线充电主控和手表充电降压。

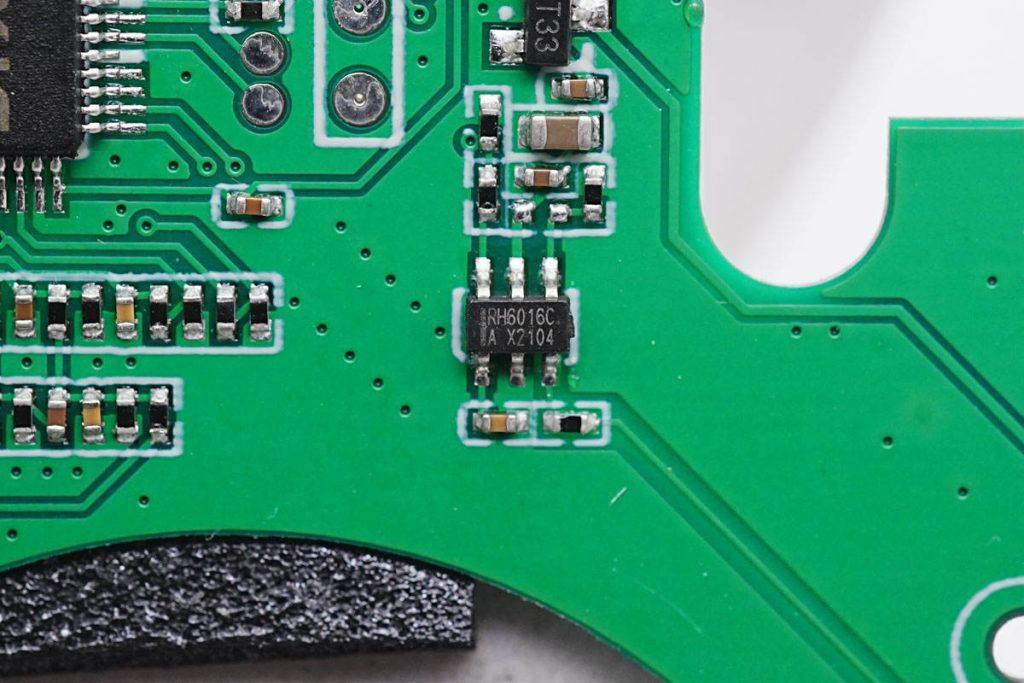

触摸检测芯片来自融和，型号RH6016，是一颗单通道触摸感应开关，用于检测触摸操作，控制小夜灯开关。

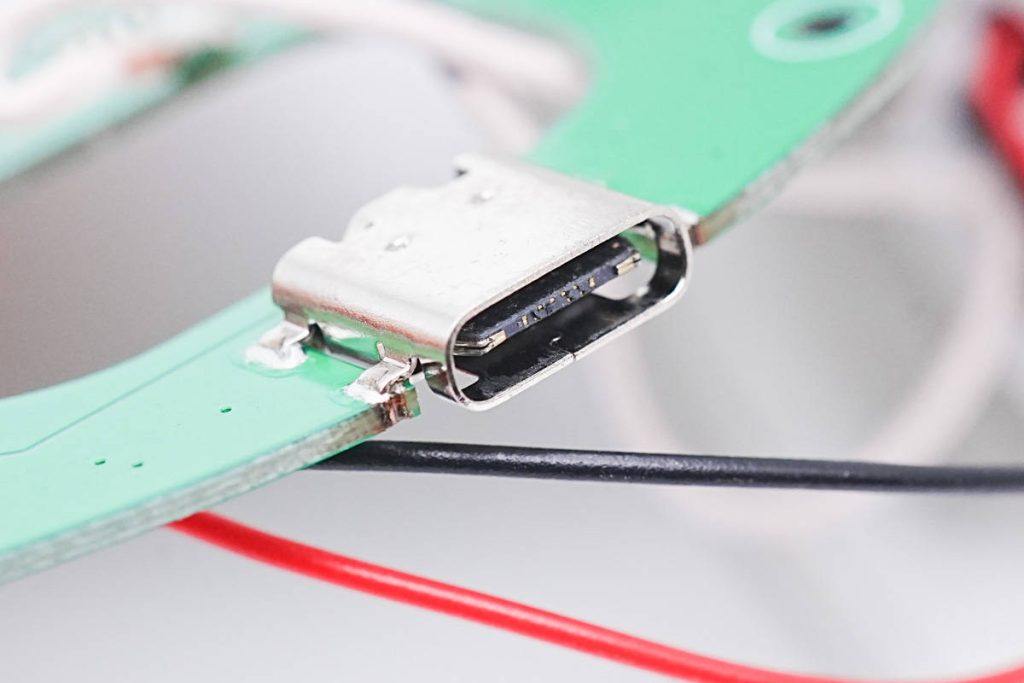

USB-C母座采用沉板焊接固定。
小夜灯供电和无线充电线圈通过导线连接。

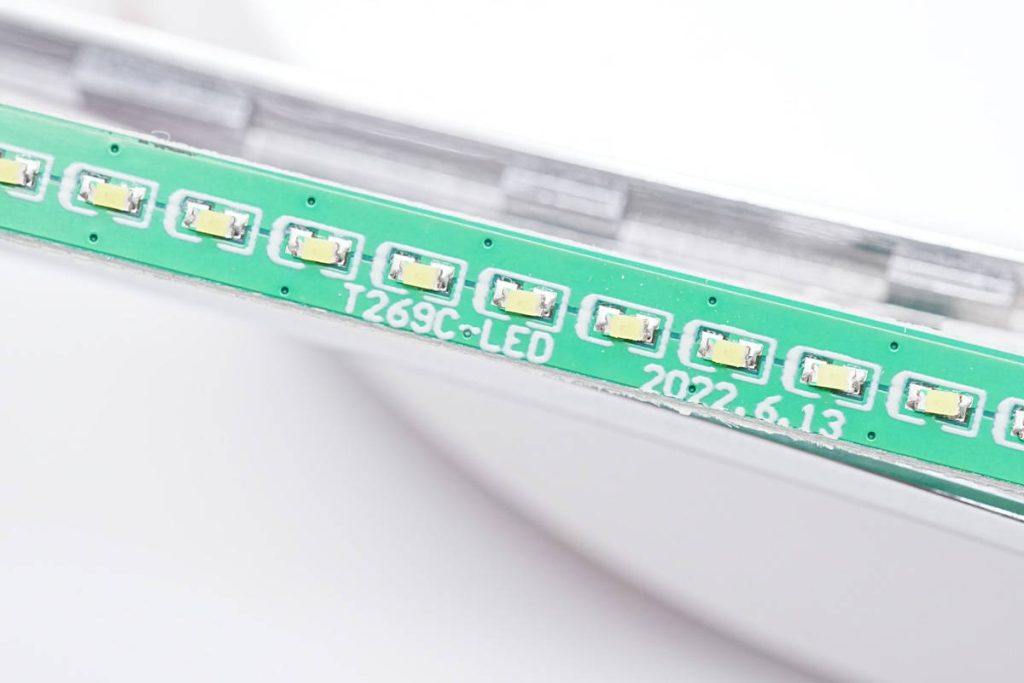

小夜灯为白色贴片LED焊接在PCB上。
最后来拆解手机磁吸无线充，撕下面板覆盖的装饰贴片。

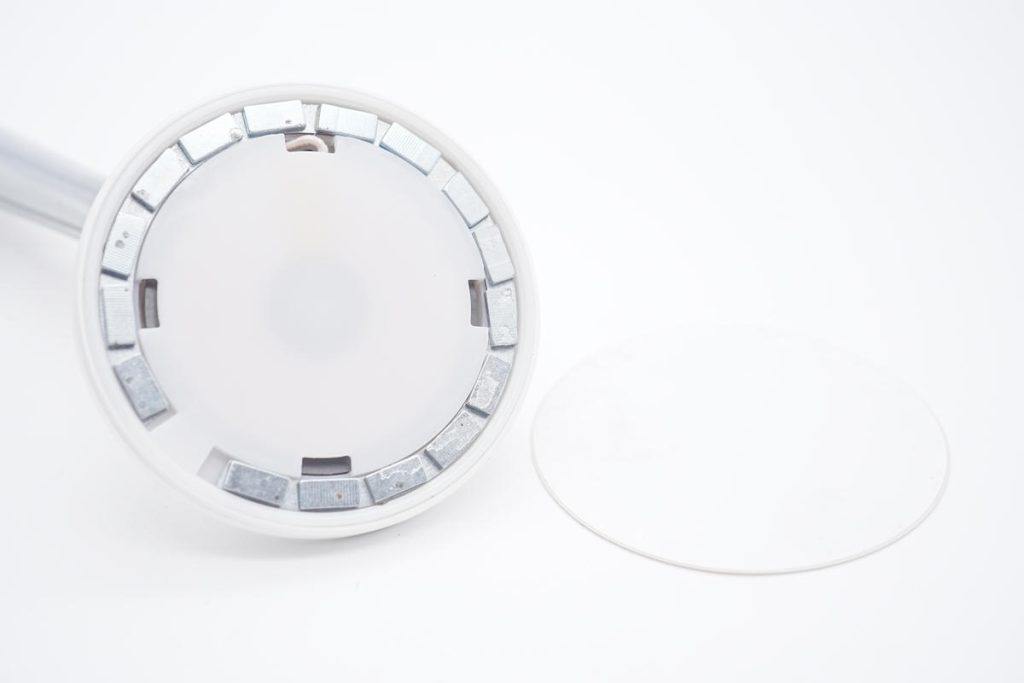

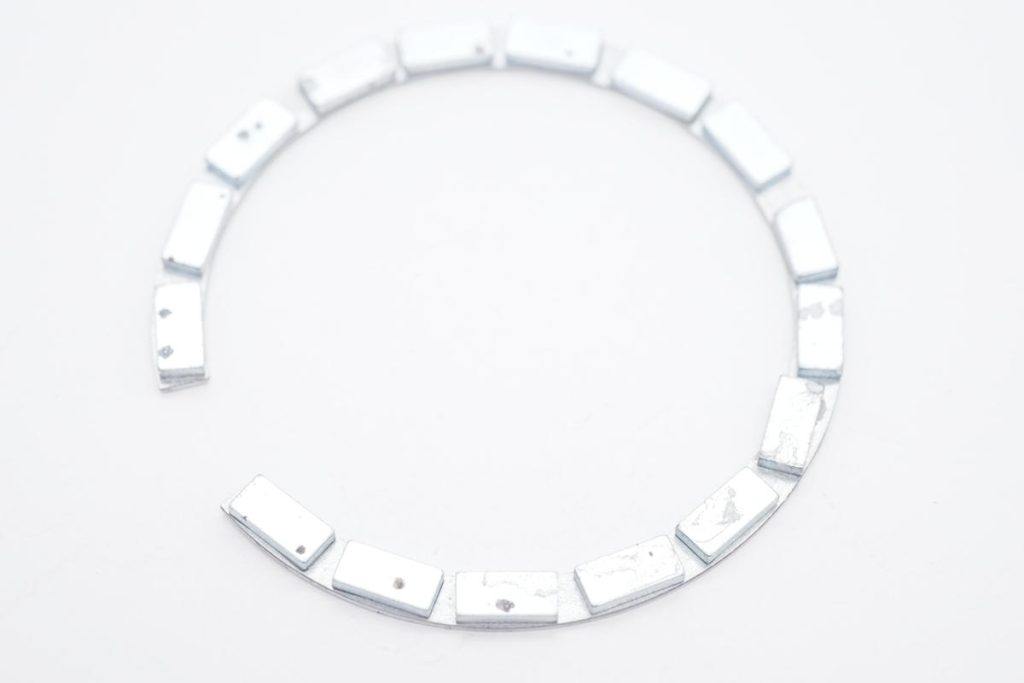

拆下边缘用于吸附手机的磁铁。
在磁铁下面是固定螺丝。

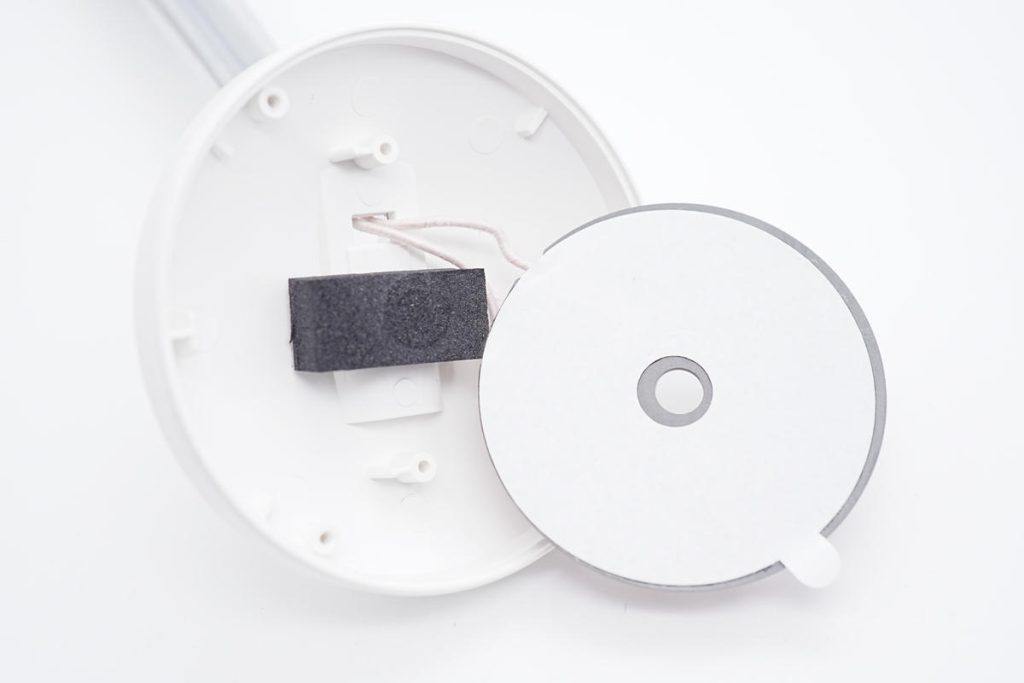

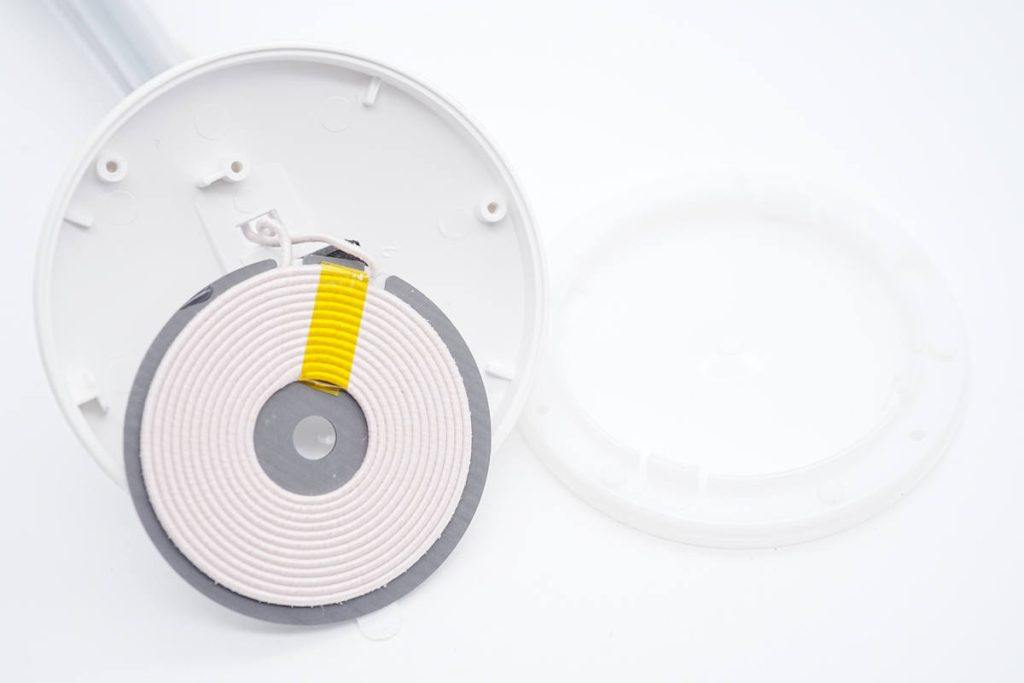

拧下螺丝，拆下固定线圈的塑料面板，取出线圈。

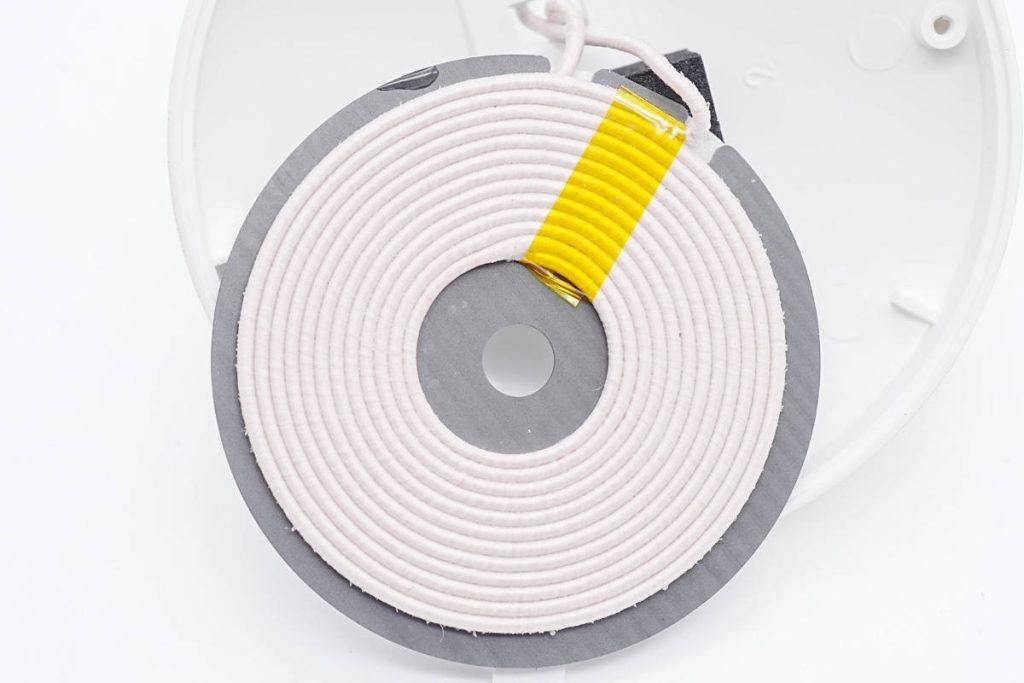

无线充电线圈采用纱包线绕制。
线圈背面采用双面胶粘贴支撑。

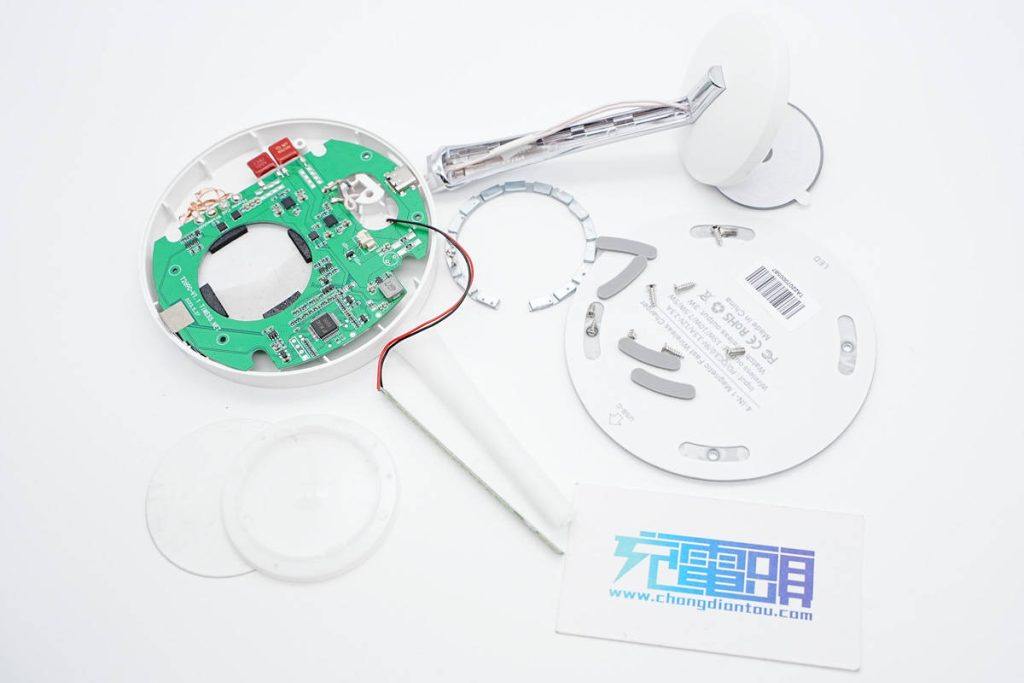

全部拆解完毕，来张全家福。
充电头网拆解总结
时代优品这款无线充支持两台设备同时充电，支持手机，耳机和手表无线充电，能够满足苹果用户的全家桶充电需求。小夜灯的加持，更加方便在桌面使用，满足夜间使用，手机磁力吸附，方便查看消息，十分人性化的设计。
充电头网通过拆解了解到，这款无线充内置了一颗放芯科技的无线充电主控，驱动两颗智融SW5001无线充全桥功率级芯片，芯片内部集成了快充取电功能和无线充电功率级，并支持为无线充电主控供电，大大简化了无线充电器的电路设计。通过外置的MOS管进行无线充电线圈的切换。
智融SW5001无线充全桥功率级芯片具有外围精简，功能强大的优势，并内置有完善的保护功能，可降低产品开发和物料成本，同时简化采购生产流程，是一颗非常有竞争力的无线充电集成全桥功率级芯片。
