建模过程

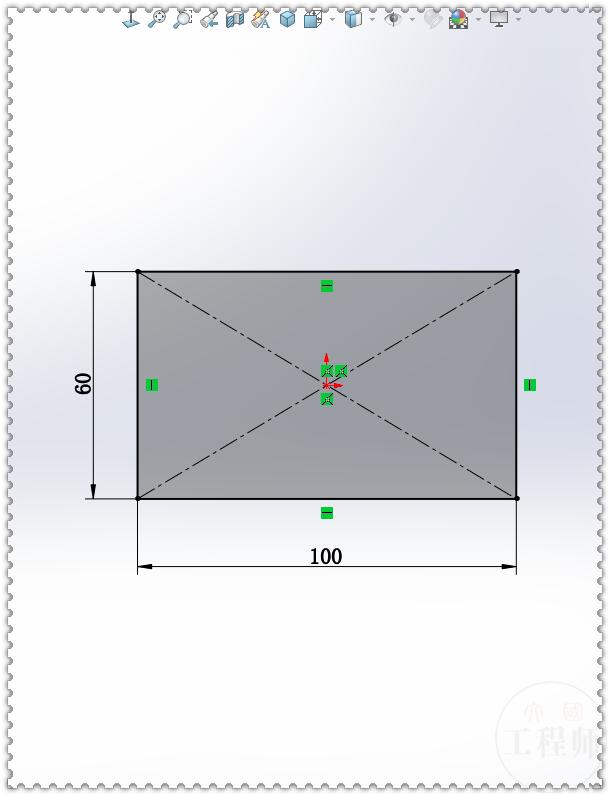

1.在【上视基准面】画一个中心矩形。

用solidworks画一个圆柱,solidworks画不规则曲面

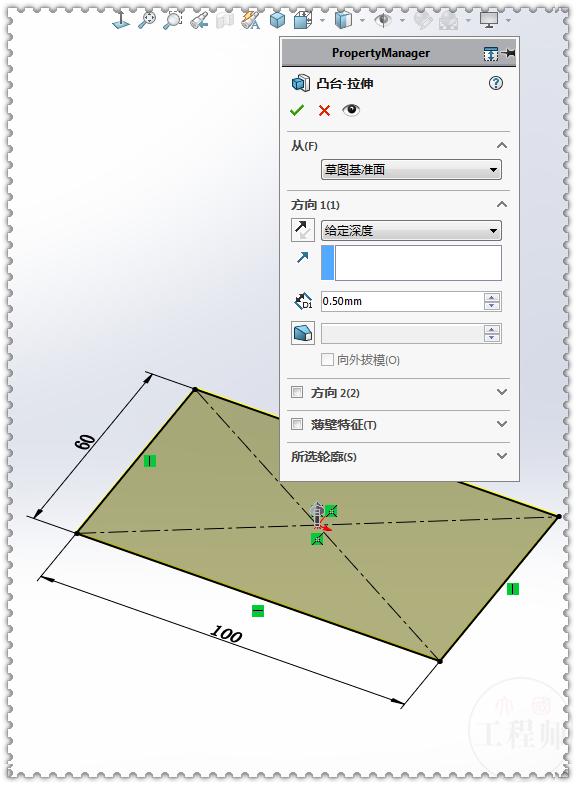

2.【拉伸凸台】给定深度:0.5 。

用solidworks画一个圆柱,solidworks画不规则曲面

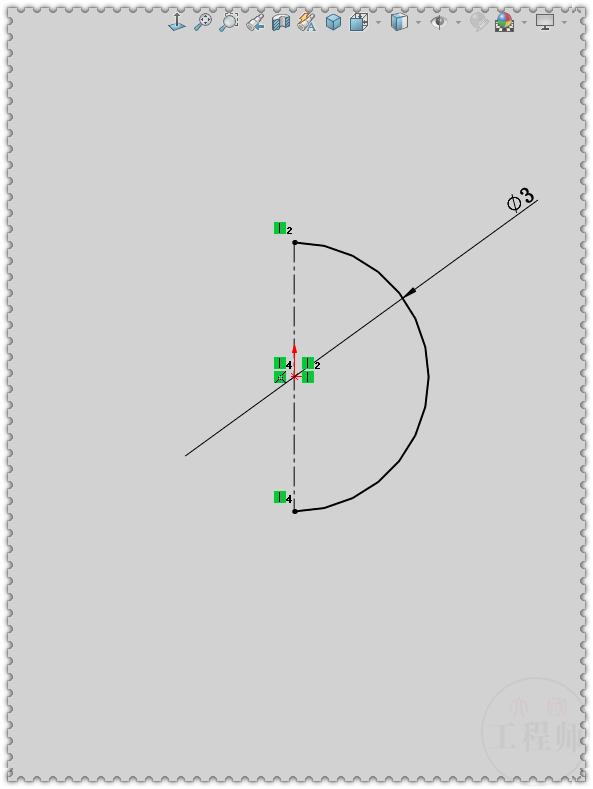

3.在立方体顶面草绘:画圆,剪裁一半。

用solidworks画一个圆柱,solidworks画不规则曲面

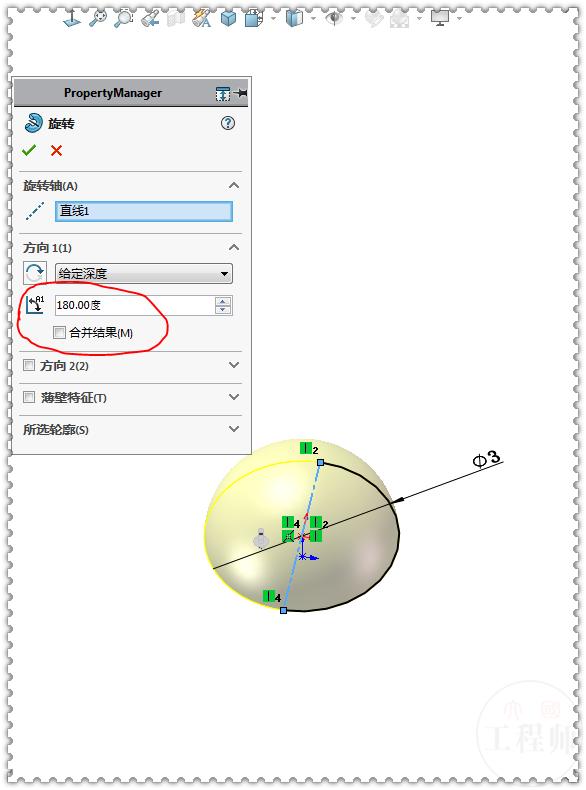

4.【旋转】180度,去掉合并结果。

用solidworks画一个圆柱,solidworks画不规则曲面

用solidworks画一个圆柱,solidworks画不规则曲面

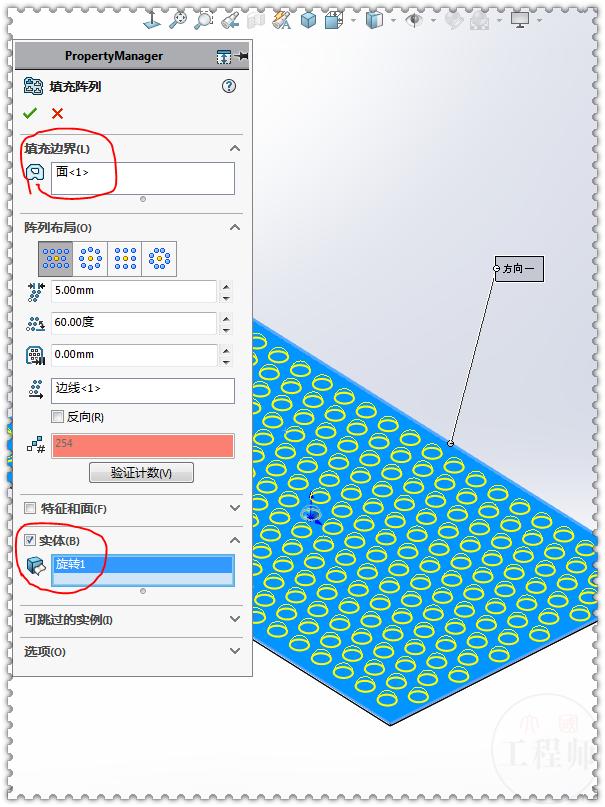

5.【填充阵列】填充边界:蓝色面 ;阵列布局:矩形 ;间距:5 ;要阵列的实体:旋转 。

用solidworks画一个圆柱,solidworks画不规则曲面

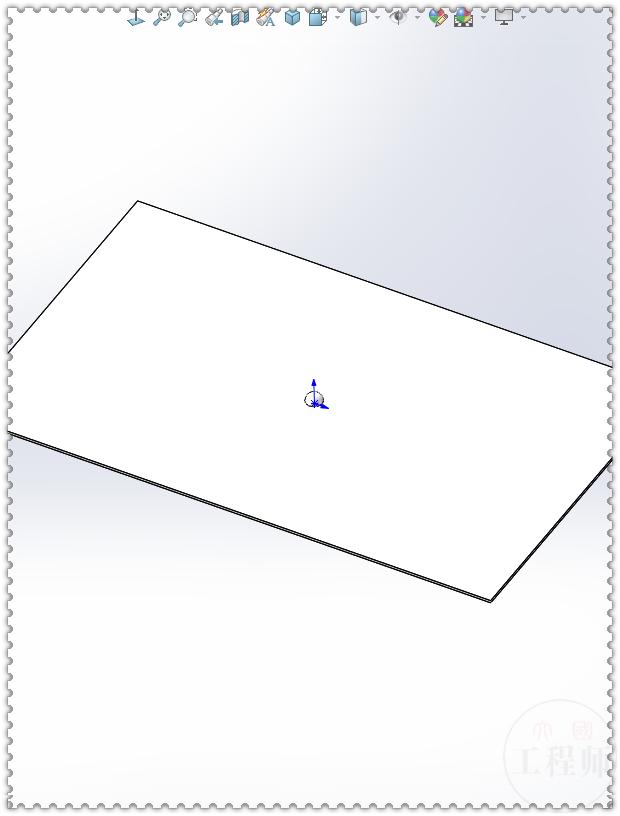

6.【组合】框选所有实体。

用solidworks画一个圆柱,solidworks画不规则曲面

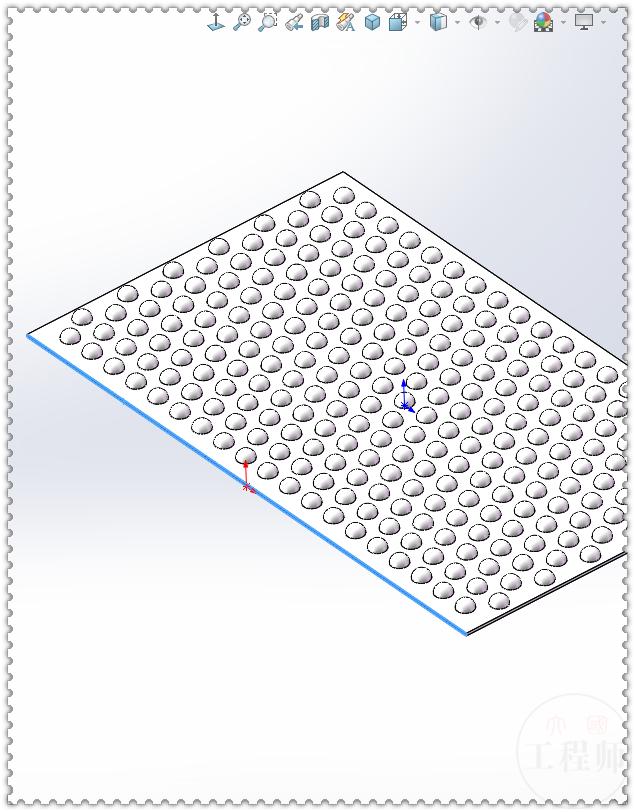

7.在蓝色面上草绘图形。

用solidworks画一个圆柱,solidworks画不规则曲面

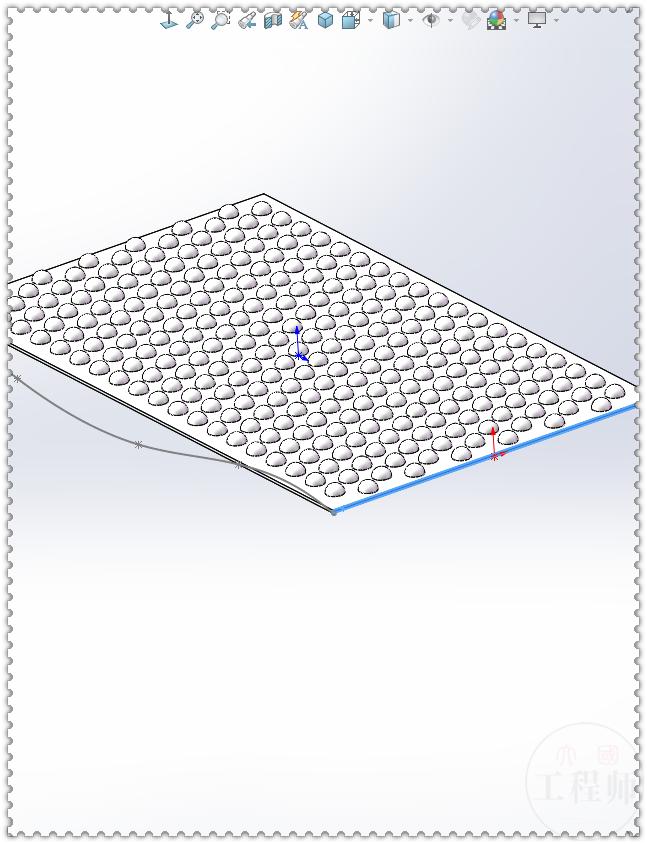

7-1.随便画一根样条曲线,左右端点都与底部边线重合。(一上一下会出错)

用solidworks画一个圆柱,solidworks画不规则曲面

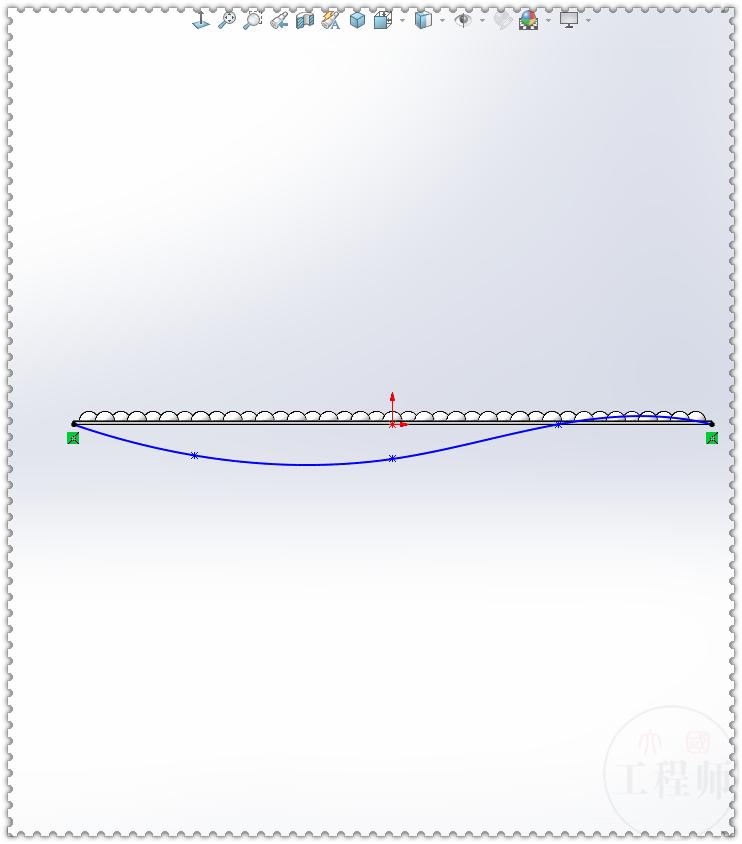

8.在蓝色面上画草图。

用solidworks画一个圆柱,solidworks画不规则曲面

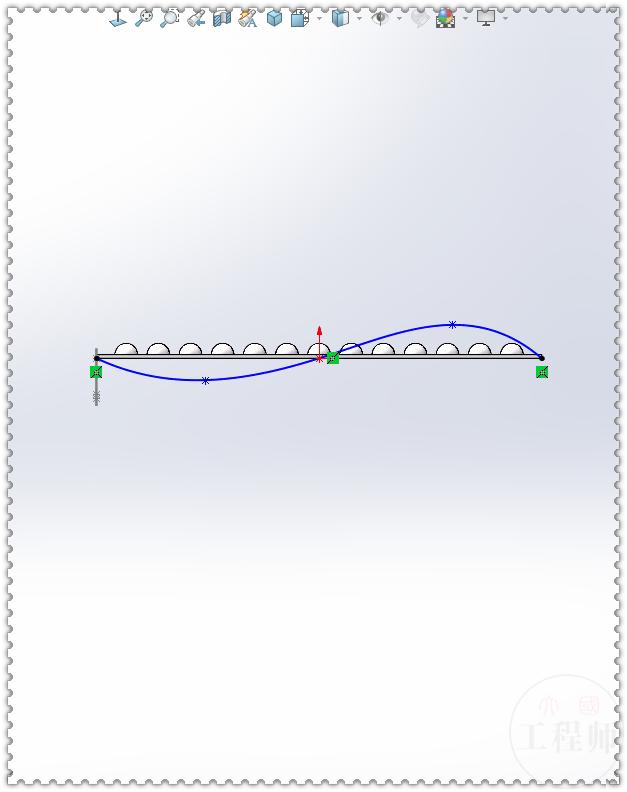

8-1.画样条曲线。(端点在底部边线上)

用solidworks画一个圆柱,solidworks画不规则曲面

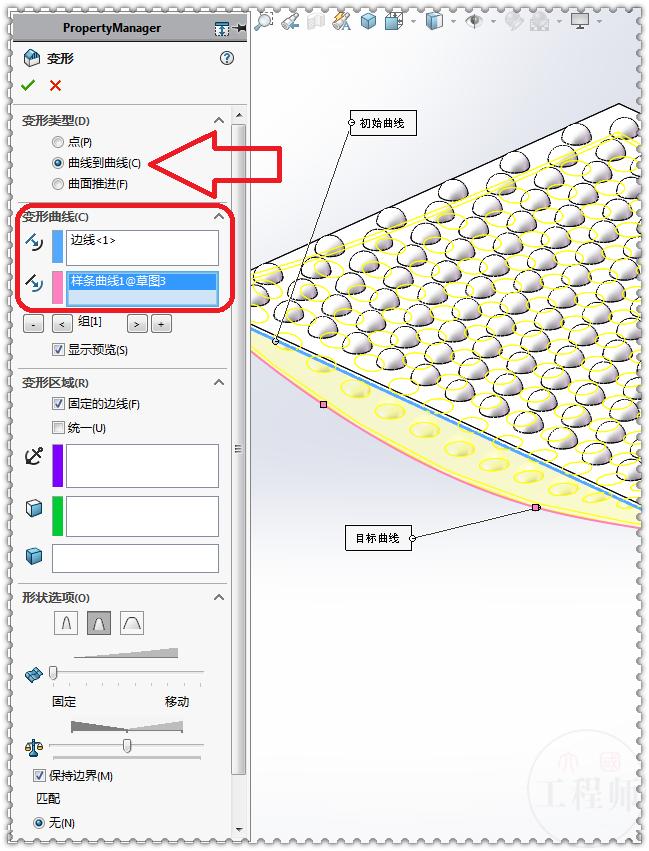

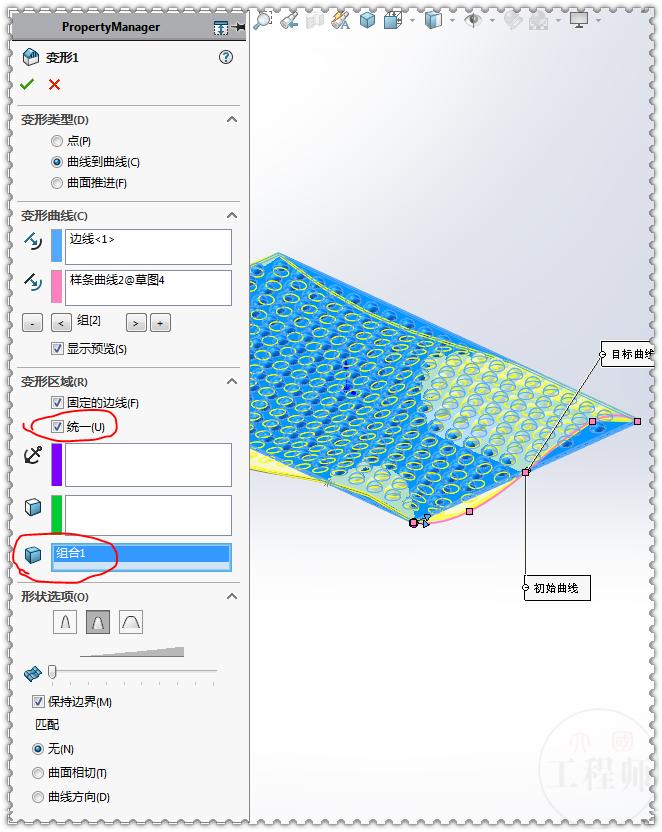

9.【变形】曲线到曲线 ;(这一步比较慢, 注意提前保存

初始曲线:立方体底部边线(蓝色边线)

目标曲线:样条曲线

用solidworks画一个圆柱,solidworks画不规则曲面

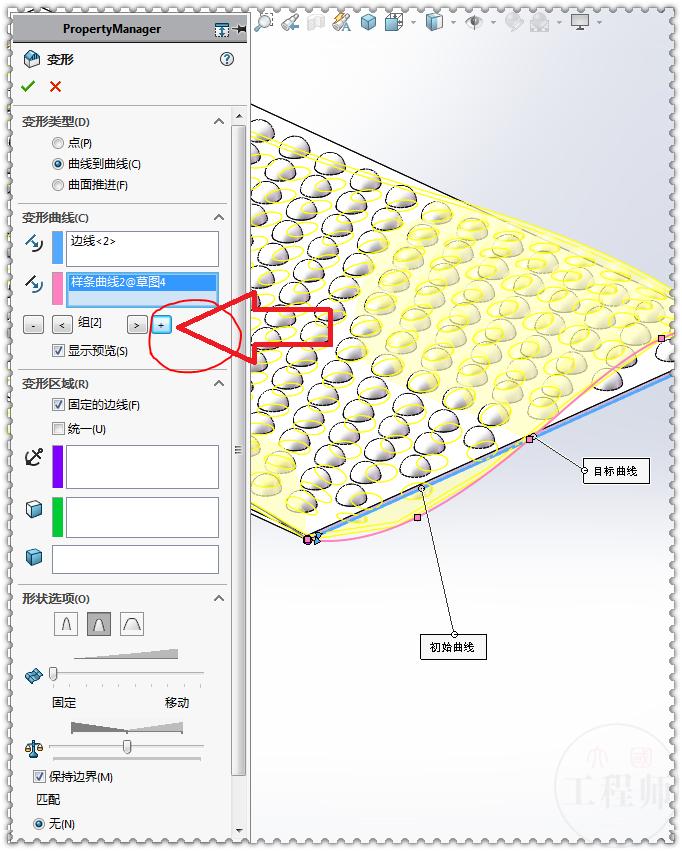

9-1.点 【+号】添加组 :

初始曲线:蓝色边线

目标曲线:样条曲线

用solidworks画一个圆柱,solidworks画不规则曲面

9-2.变形区域:统一 ;要变形的实体 :蓝色实体 。

用solidworks画一个圆柱,solidworks画不规则曲面

9-3.也可以在另外两个面上再添加两根曲线,但变形时速度会更慢。

用solidworks画一个圆柱,solidworks画不规则曲面

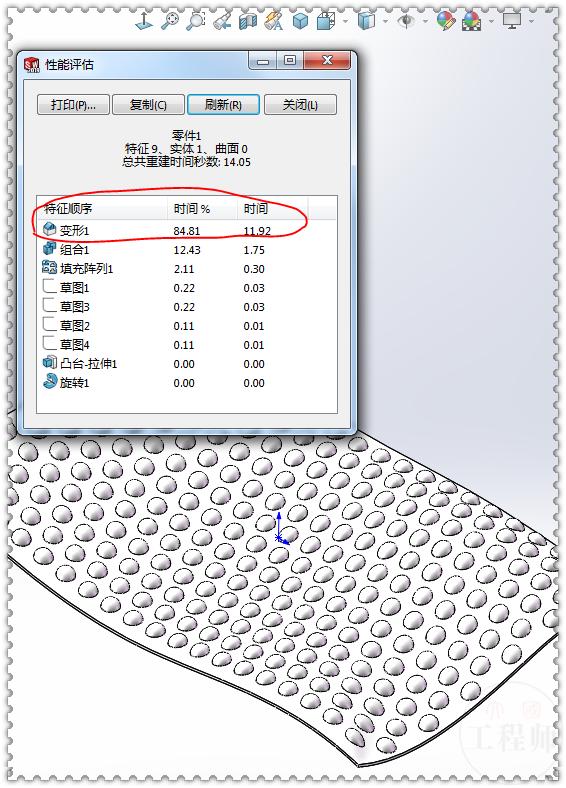

10.变形这一步耗时最长,两根曲线用了:1211.9秒。

用solidworks画一个圆柱,solidworks画不规则曲面

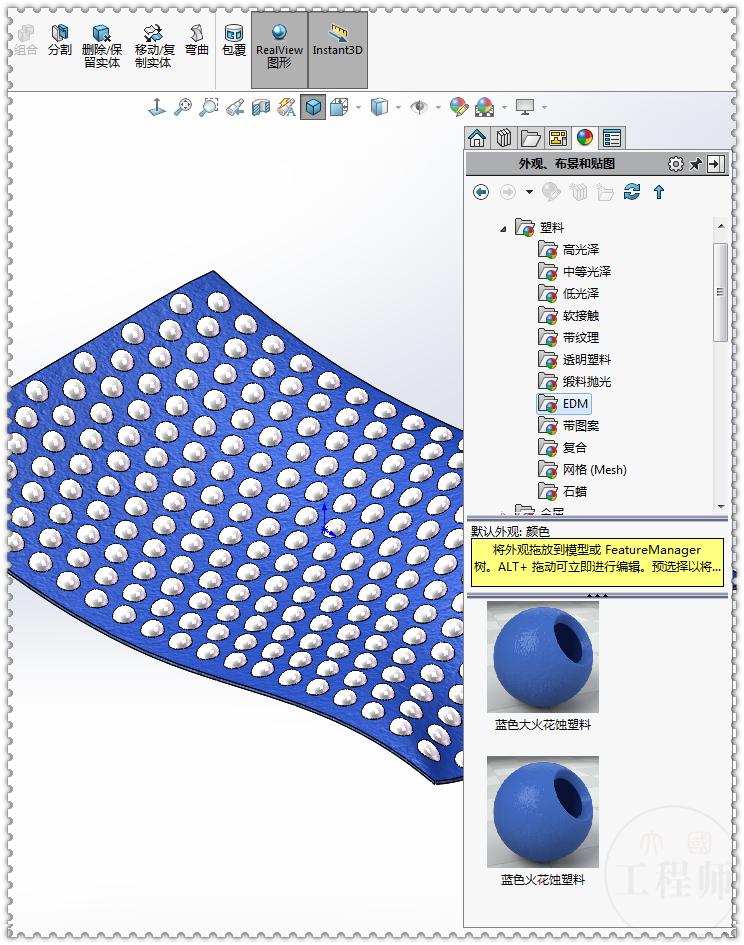

11.添加外观,给【拉伸凸台】添加外观,给【旋转】【填充阵列】添加颜色就行,【填充阵列】添加外观,速度会很慢。

用solidworks画一个圆柱,solidworks画不规则曲面

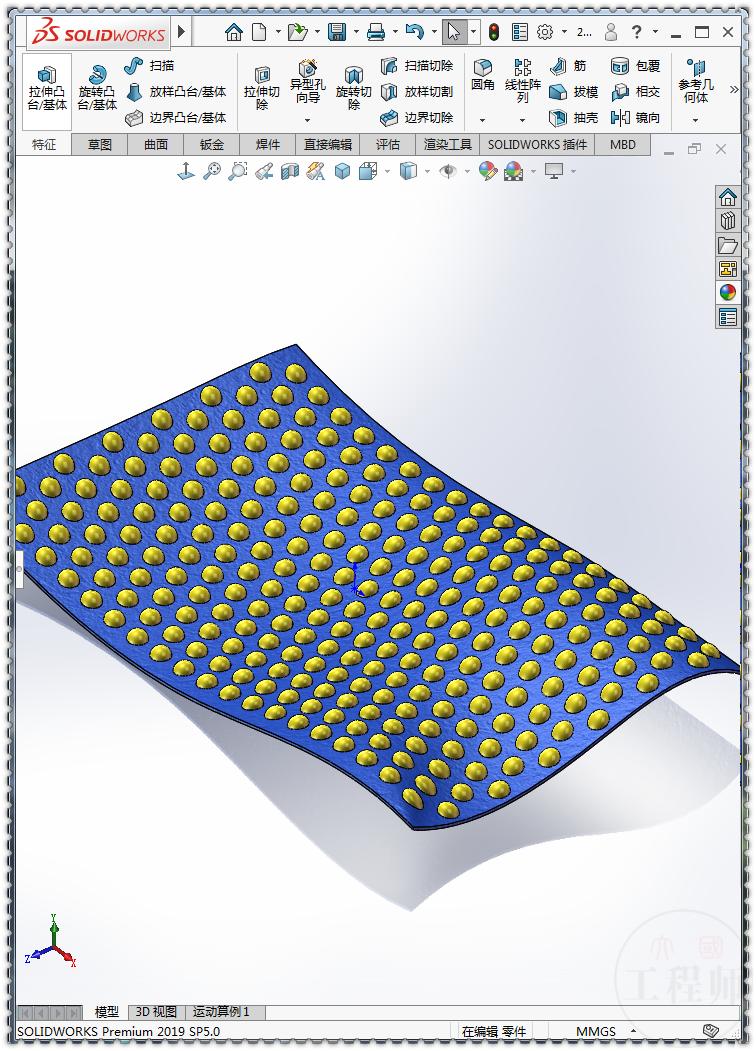

12.完成。

用solidworks画一个圆柱,solidworks画不规则曲面

用solidworks画一个圆柱,solidworks画不规则曲面

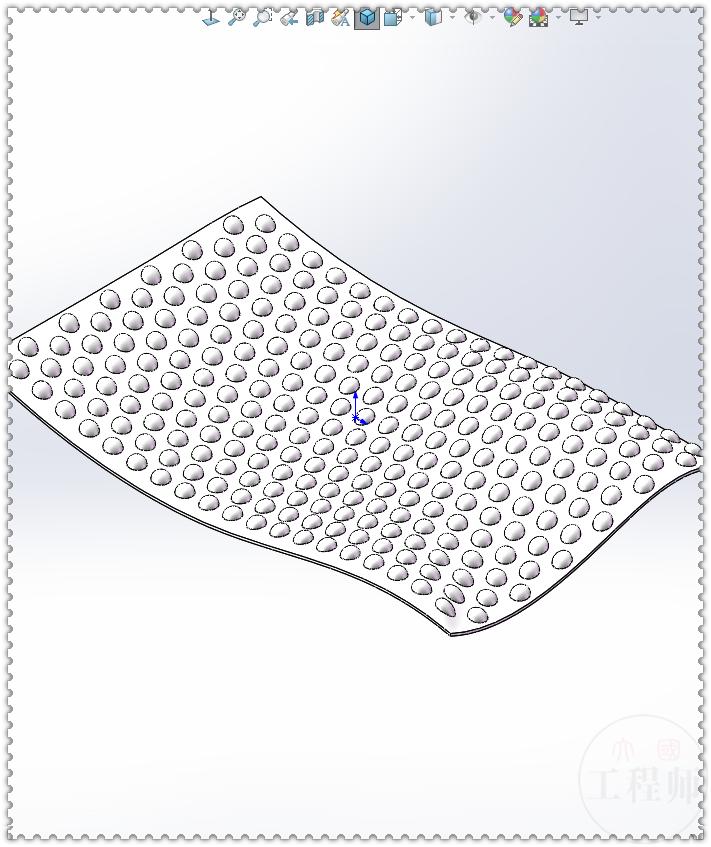

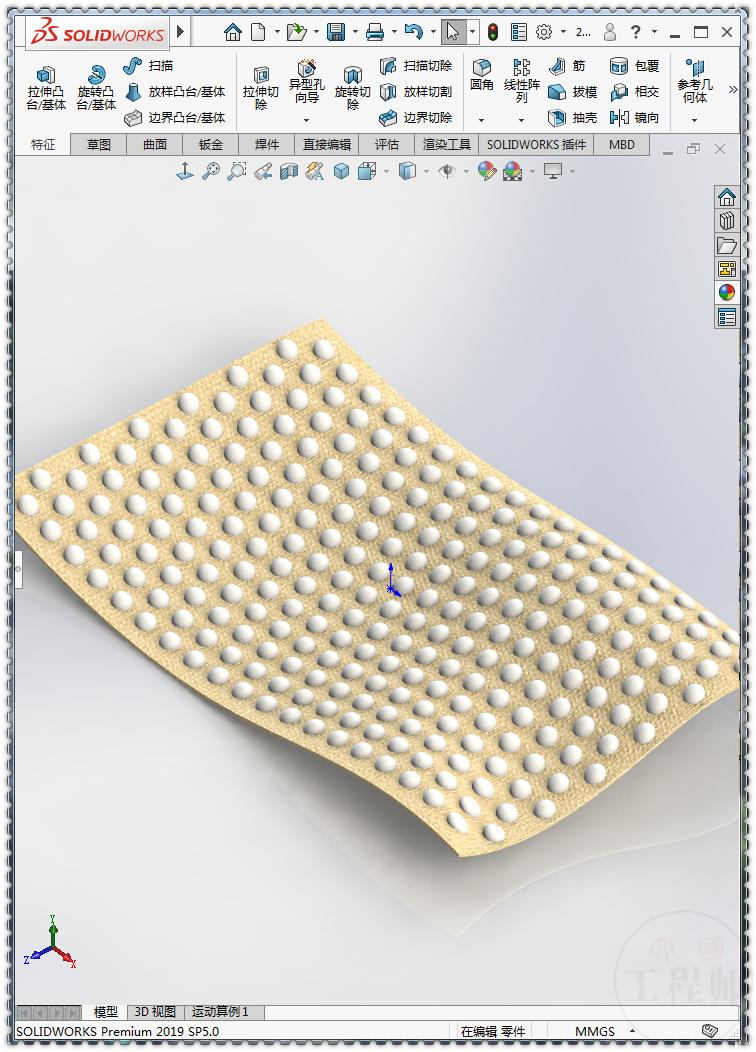

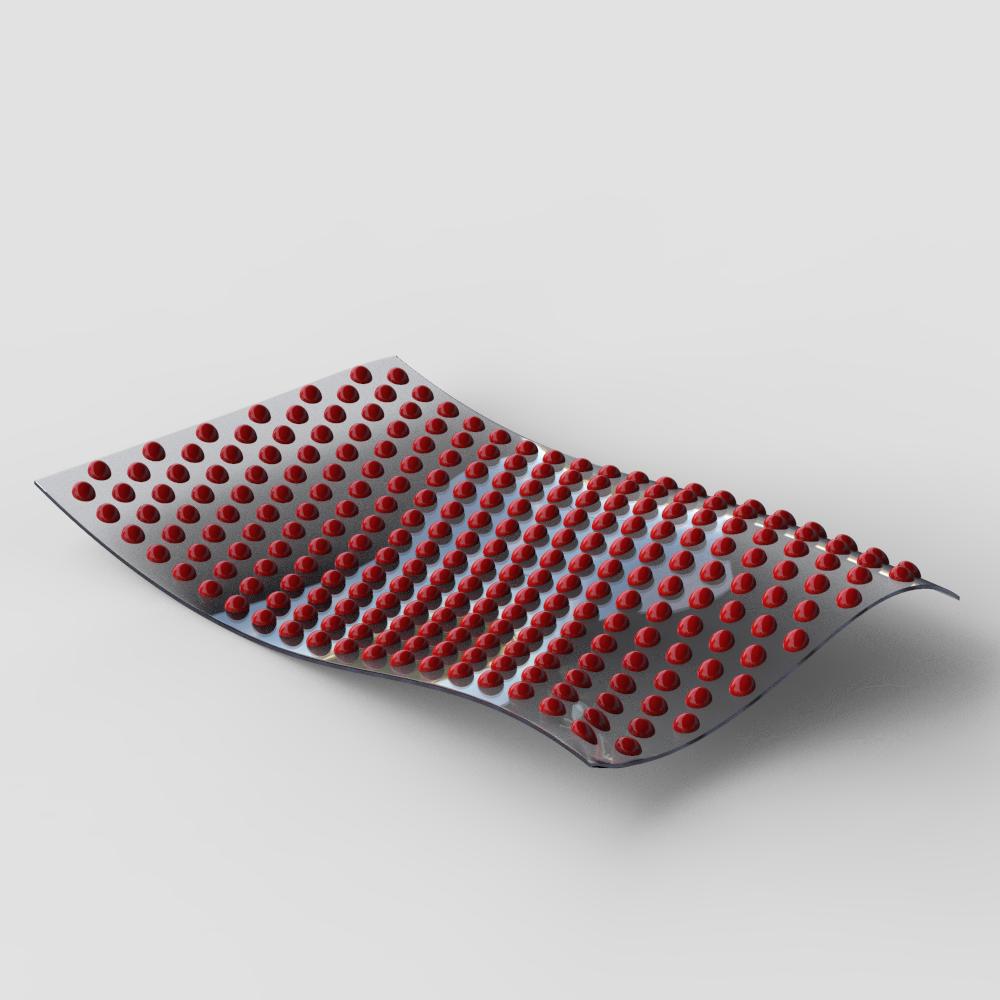

13.简单渲染一下:

用solidworks画一个圆柱,solidworks画不规则曲面
