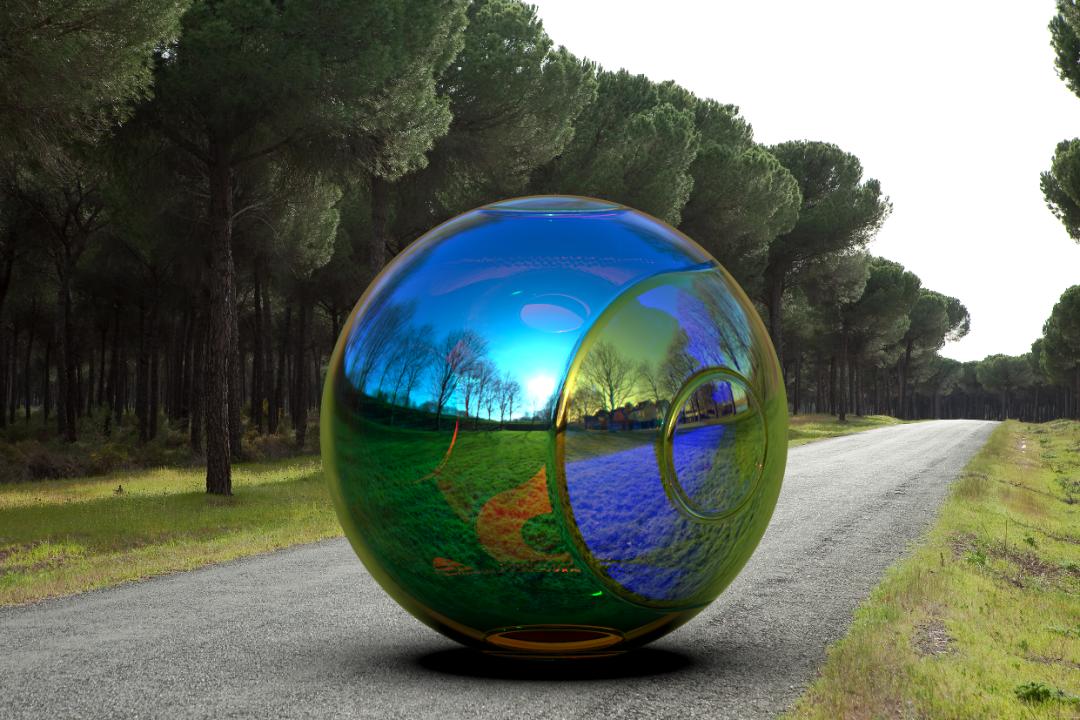

此图用SolidWorks2019版建模，用KeyShot 9.0 渲染（上面两张图） 。SW原文件在今日文件夹里。
建模过程
1.在【前视基准面】画圆，剪裁成半圆。

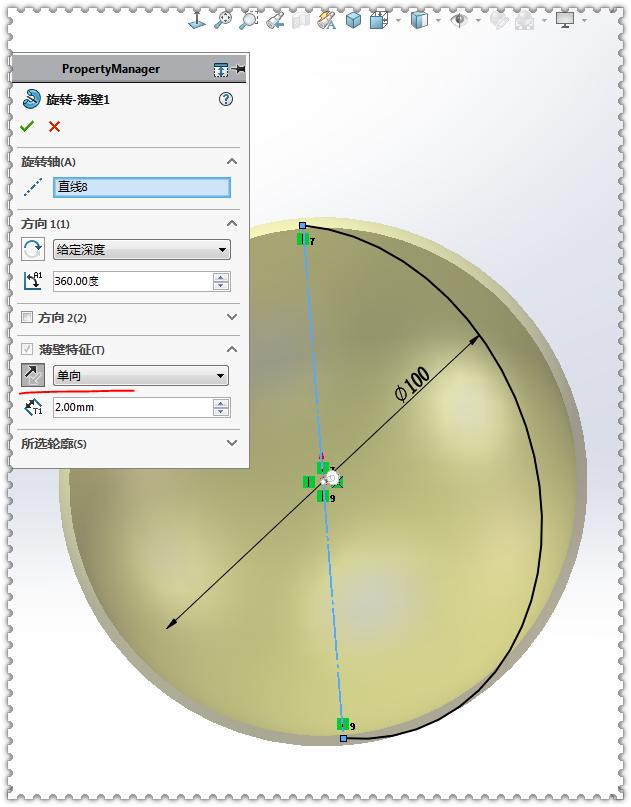

2.【旋转】薄壁特征，厚度：2 。
3.在【前视基准面】先画一个正方形（构造线），再画半圆和圆 。
4.【分割】剪裁工具：上一步的草图，切除零件 。
4-1.分割后的样子。

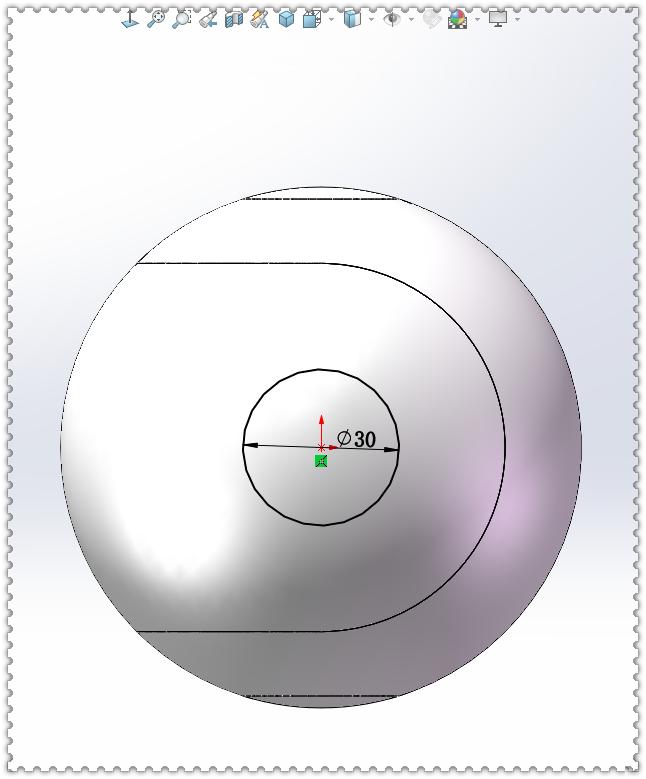

5.在【上视基准面】画圆。

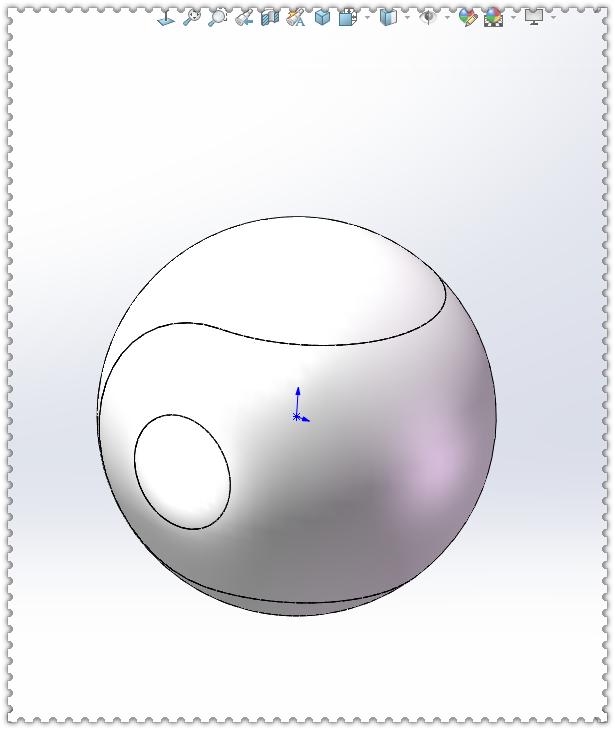

6.【分割】。

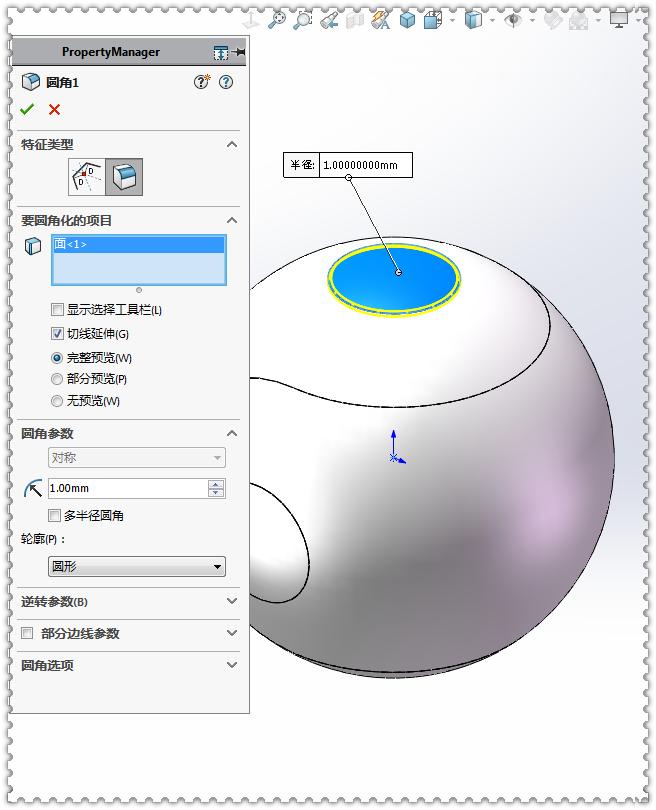

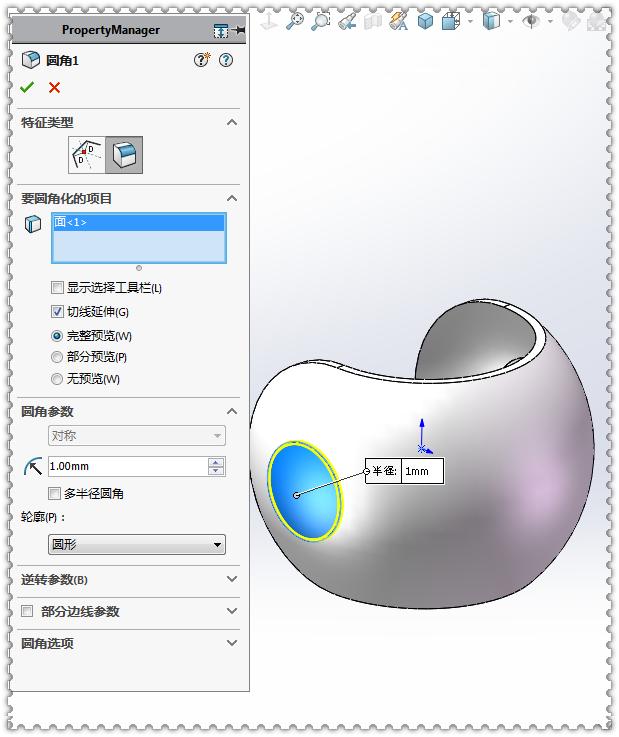

7.【圆角】半径：1 。

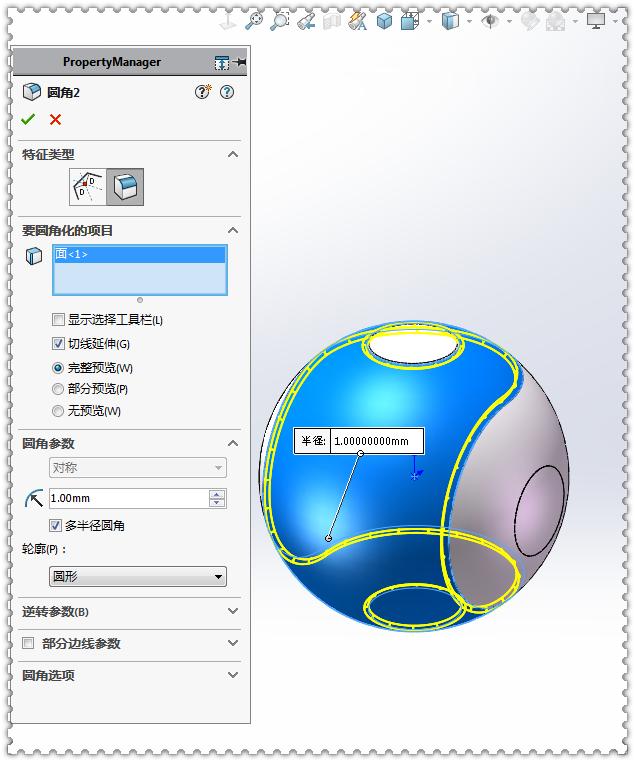

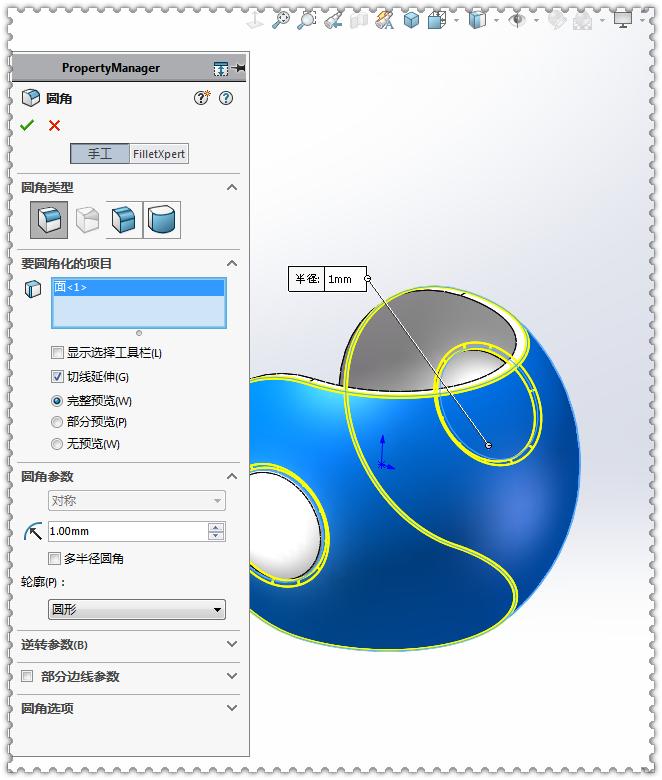

8.【圆角】半径：1 。（其他面相同圆角）

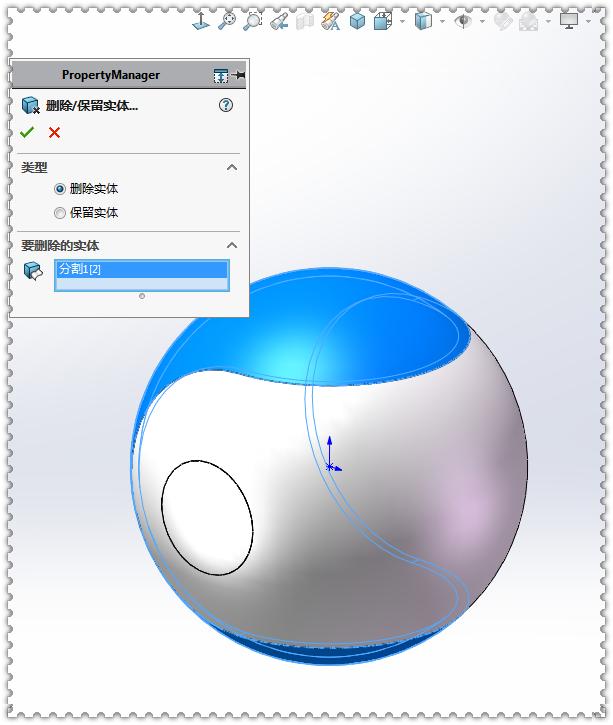

9.其实在第一次【分割】后，也可以用【移动/复制】的方法来画此图。【删除/保留】实体，删除蓝色实体。
10.【圆角】。

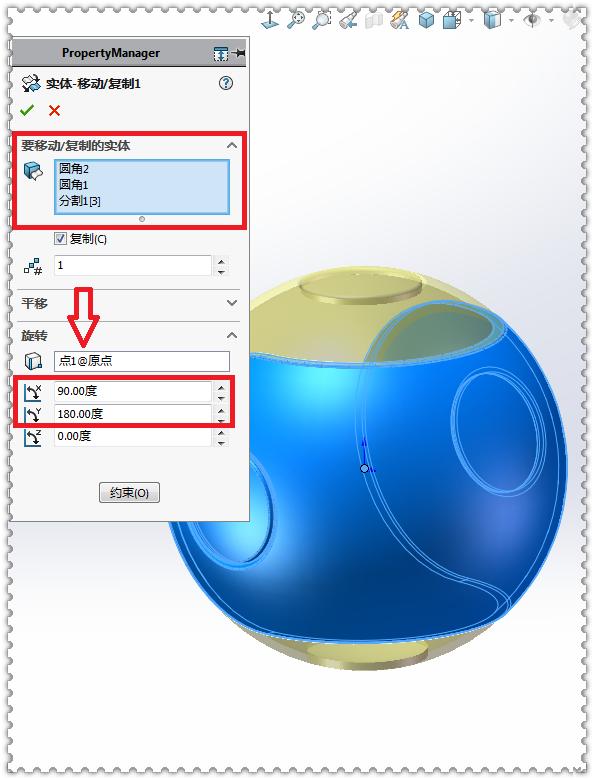

11.【移动/复制】选中三个实体，复制：1个 ；旋转点：原点 ；X轴：90度 ，Y轴：180度。

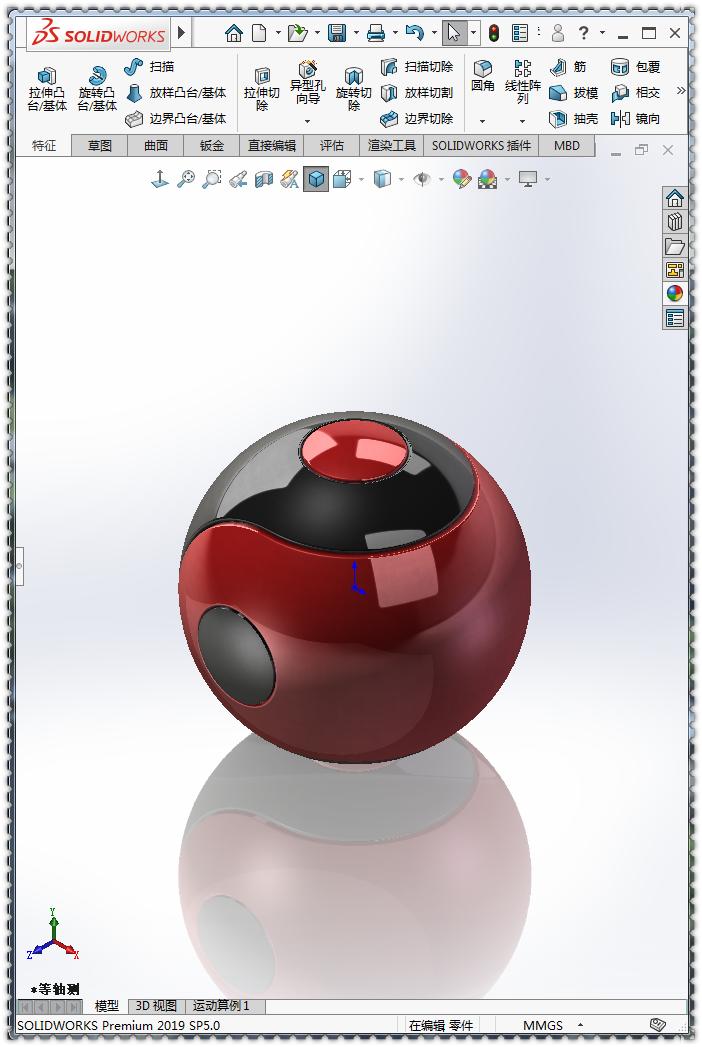

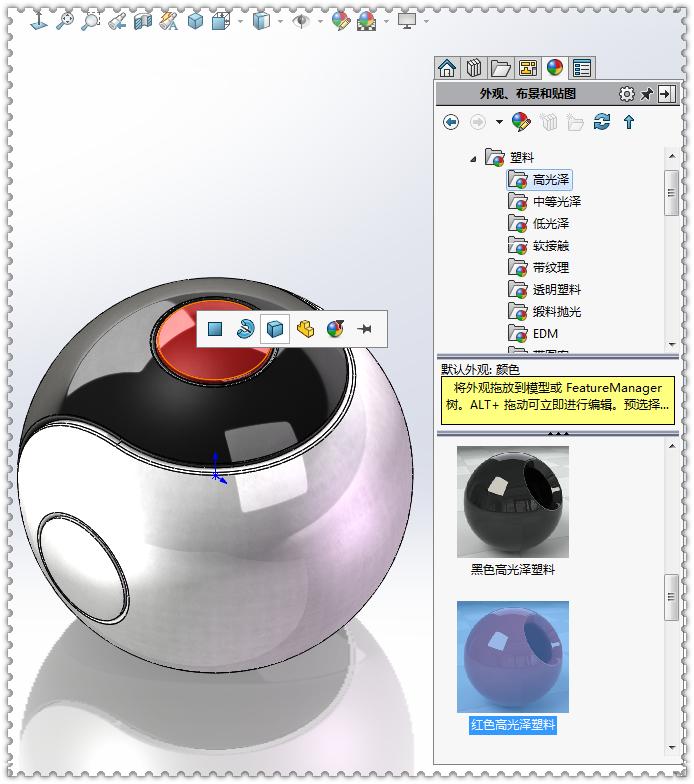

12.添加外观，把黑色塑料拖到图形上，选择实体 。
12-1.在把红色塑料拖到图形上，也选择实体 。
13.完成。
14.用KeyShot渲染一下：
