导语：前几天在”智造帮“公众号看到一篇文章“装配气泡图开发到极致是怎样子？”让我终于知道UG-NX的二次开发者的牛逼之处了，这个功能可以帮模具设计师省掉大量的时间，下面小五来分享一下开发者是怎么完成这个牛逼的开发的吧！
首先我们来看一下传统的方法和一般人是怎么样做的，再去看极致开发是怎么样做的，有对比才有伤害嘛！
传统方法

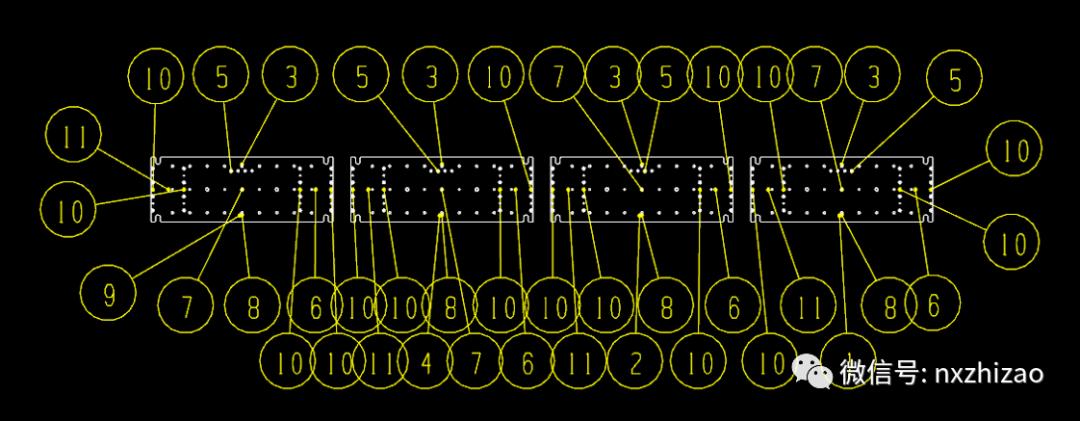

传统的装配气泡图使用手工统计及摆放位置操作，当气泡较多时，通常的位置摆放是这样子的！
一般人

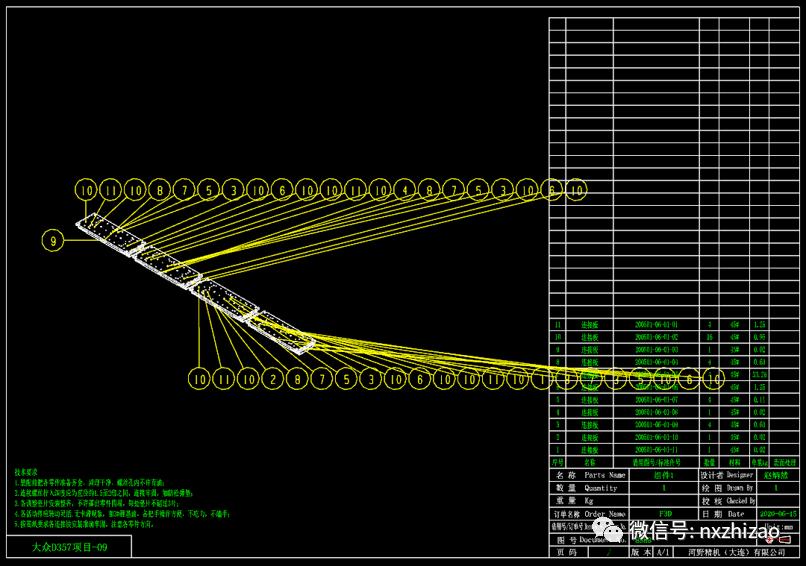

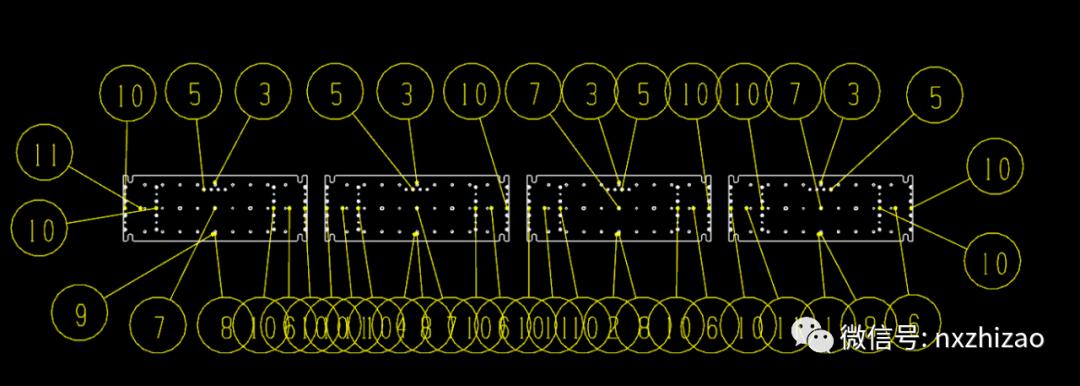

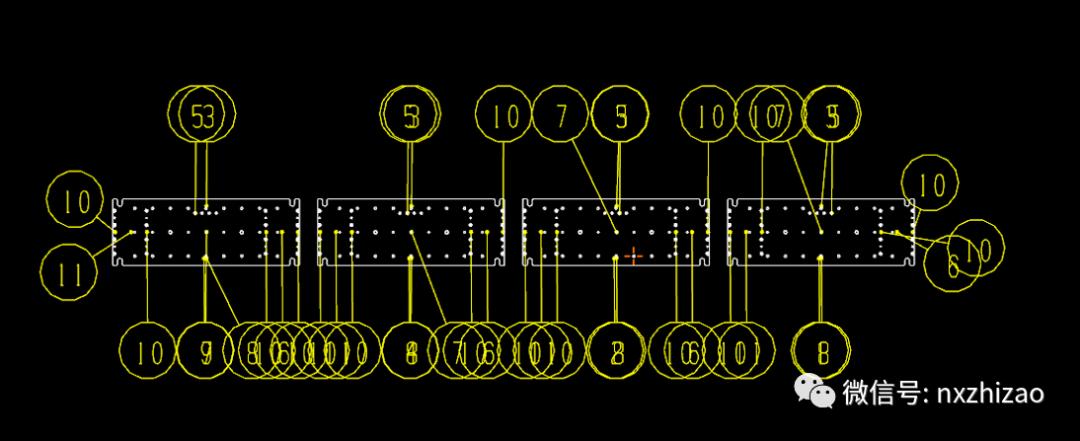

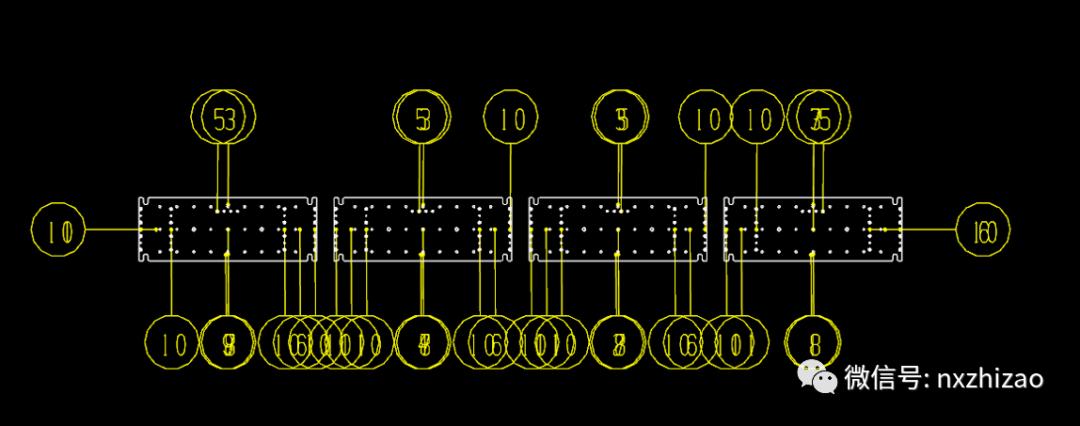

通常程序员采用四边最近排列的方法处理，不管采用四边平行排布还是星型排布，最终的结果都不尽人意，必须人为手工调整。
极致开发

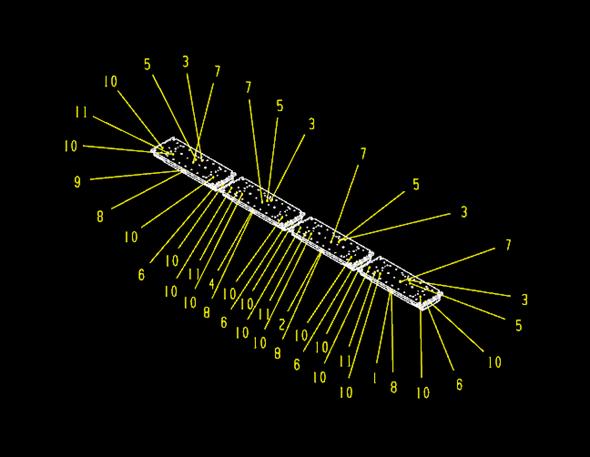

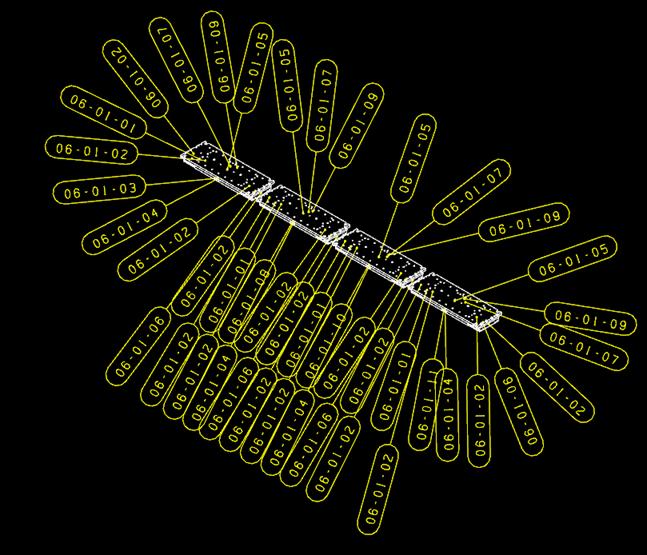

采用图型周边排布，极密的情况下自动分层处理。完全自动化，无需手工调整即可打印出图。
极致开发样式一
极致开发样式二
极致开发样式三
极致开发样式四

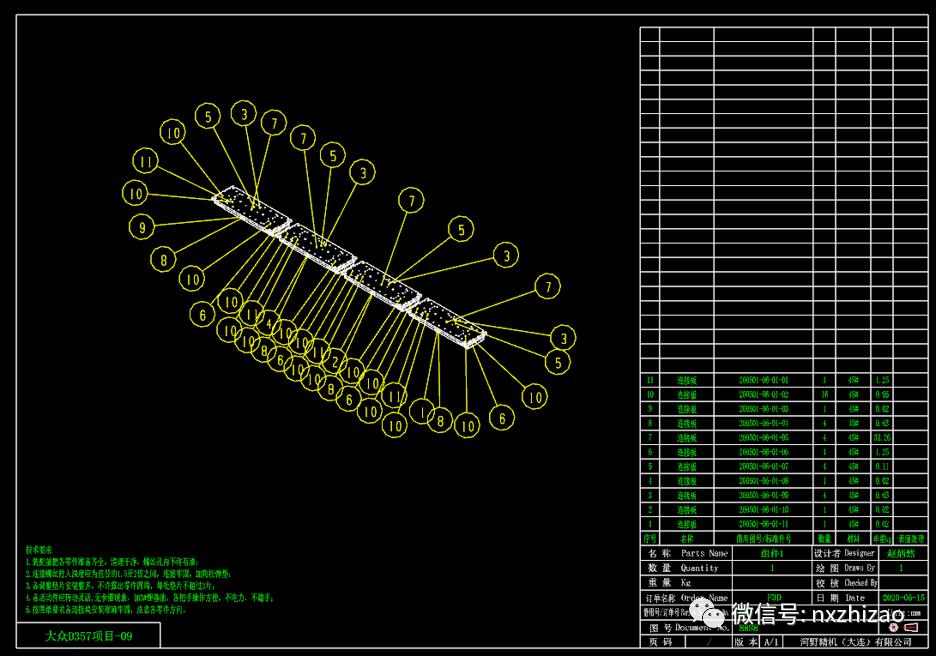

真是没有对比就没有伤害啊！普通人方法效率太低，手工操作容易出错，大神把装配气泡图开发到极致，画面美观，而且完全是自动化的。牛逼、牛逼、牛逼 ，重要的事情必须说三次！最终效果是这样子的，那你们想不想知道大神是怎么把装配气泡图开发到极致的！骚年，请留心听讲啦！
01：第一步：需要对视图进行轮廓描边，按照描边进行最近放置
02：第二步：重叠气泡进行初步错位处理
03：第三步：位置均匀化处理
04：第四步：进行分层处理
图文看得不够爽？那来个视频更加直观的感受一下吧！
视频加载中...
大功告成，这样就完成了，骚年，是不是感觉很简单？其实这只是看起来很简单，开发过程中的构思、对工具的灵活运用是十分重要的，要不为什么叫大神呢！今天小五的分享就到这里了，更多数控编程知识请扫描下方二维码，关注“小五智造”公众号，我们下期再见！
