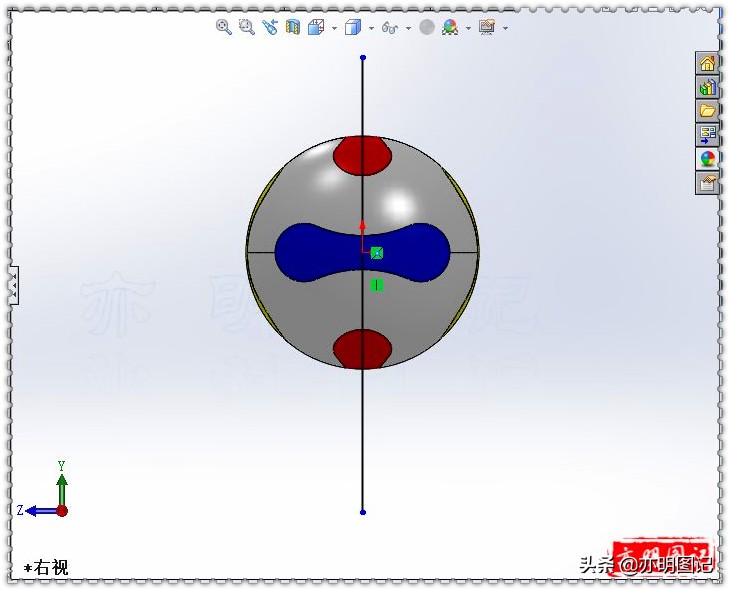

3d世界杯足球模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

1、在前视基准面上绘制草图 中心线+圆弧；

2、旋转凸台：旋转轴选择中心线；薄壁特征，反向，单向5；

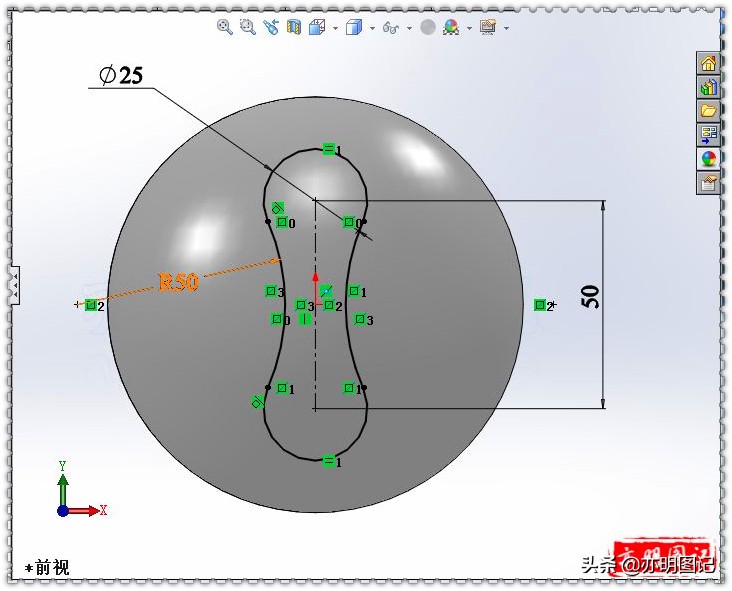

3、在前视基准面上绘制草图；

4、选择分割命令：剪裁工具选择前视基准面上的草图；点击切除零件；所产生实体，勾选所有实体；

5、在上视基准面上绘制草图：特征树中点选前视基准面上的草图，按Ctl+C复制，按Ctl+V粘贴；移动草图使其中心与原点重合；

6、选择分割命令：剪裁工具选择上视基准面上的草图；点击切除零件；所产生实体，勾选所有实体；

7、在右视基准面上绘制草图：特征树中点选前视基准面上的草图，按Ctl+C复制，按Ctl+V粘贴；移动草图使其中心与原点重合；

8、选择分割命令：剪裁工具选择右视基准面上的草图；点击切除零件；所产生实体，勾选所有实体；

9、在前视基准面上绘制草图 直线；

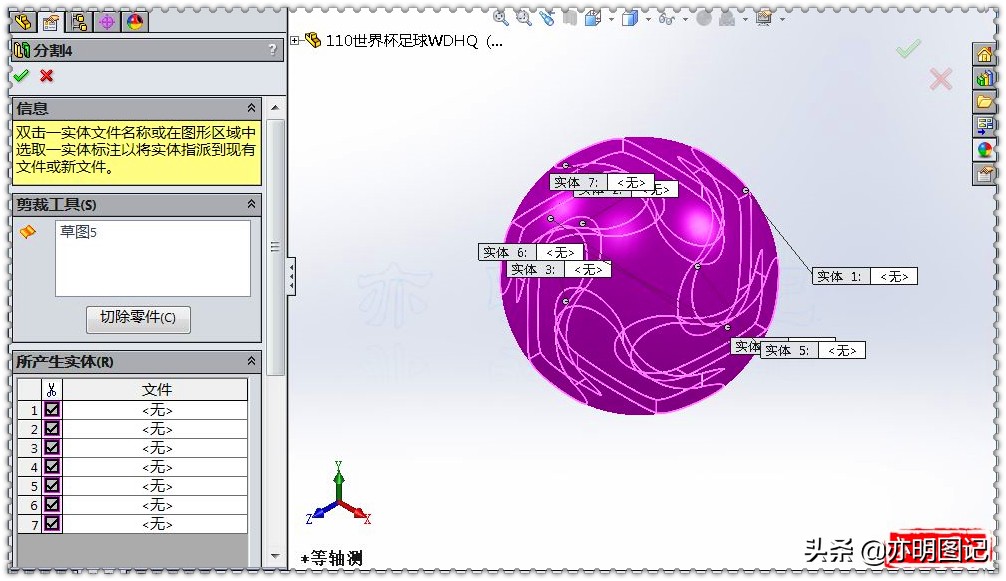

10、选择分割命令：剪裁工具选择前视基准面上的草图 直线；点击切除零件；所产生实体，勾选除上面三次分割出的六个实体外的所有实体；

11、在右视基准面上绘制草图 直线；

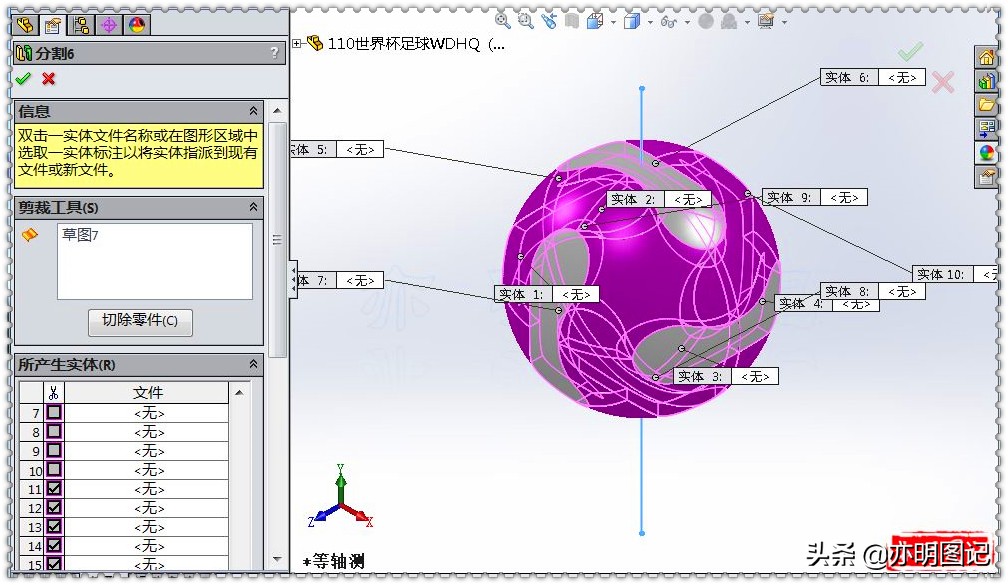

12、选择分割命令：剪裁工具选择右视基准面上的草图 直线；点击切除零件；所产生实体，勾选除前三次分割出的六个实体外的所有实体；

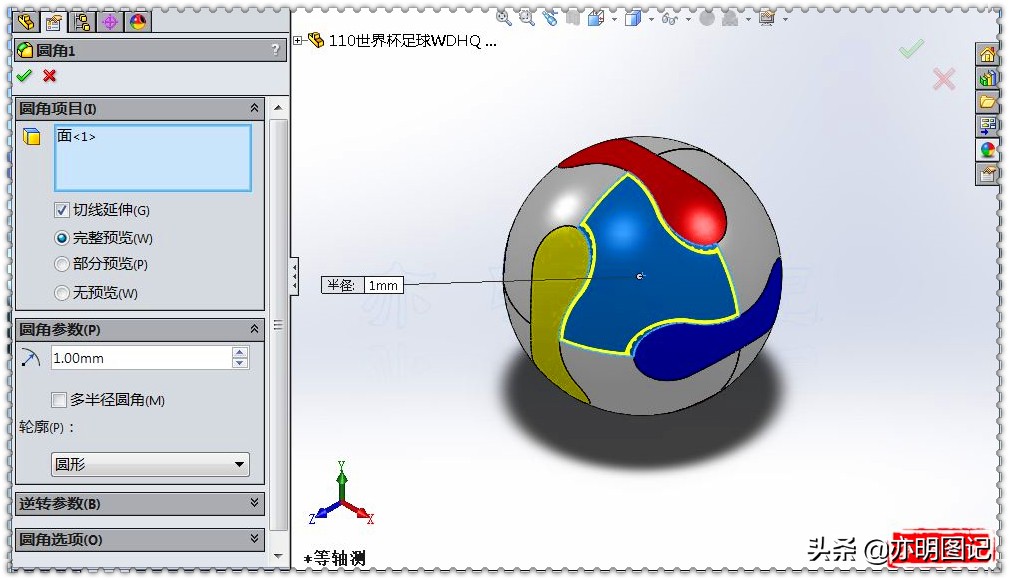

13、选择球面逐个将实体倒圆角：圆角半径1；

14、完成。
