3d螺旋手环模型：使用SolidWorks2014绘制；

点击文章末尾的了解更多，观看视频讲解过程。

绘制过程：

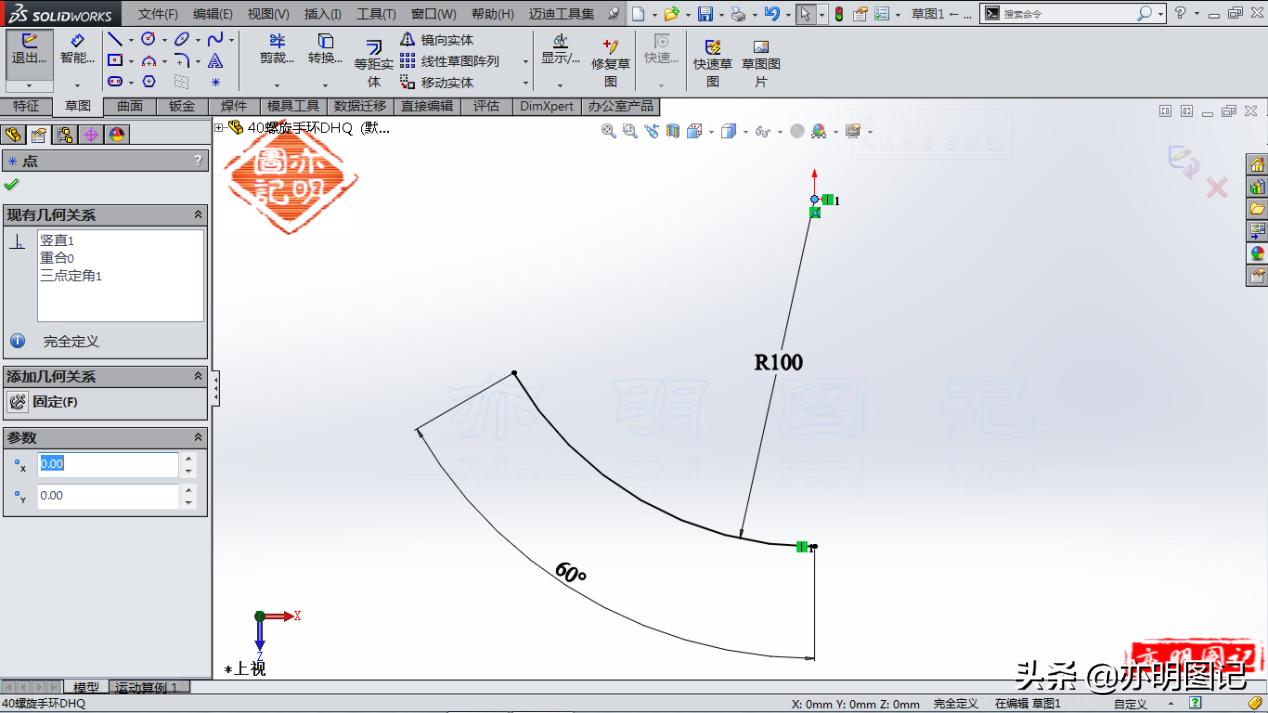

1、在上视基准面上绘制草图 圆弧；

2、在上视基准面上绘制第二个草图 直线；

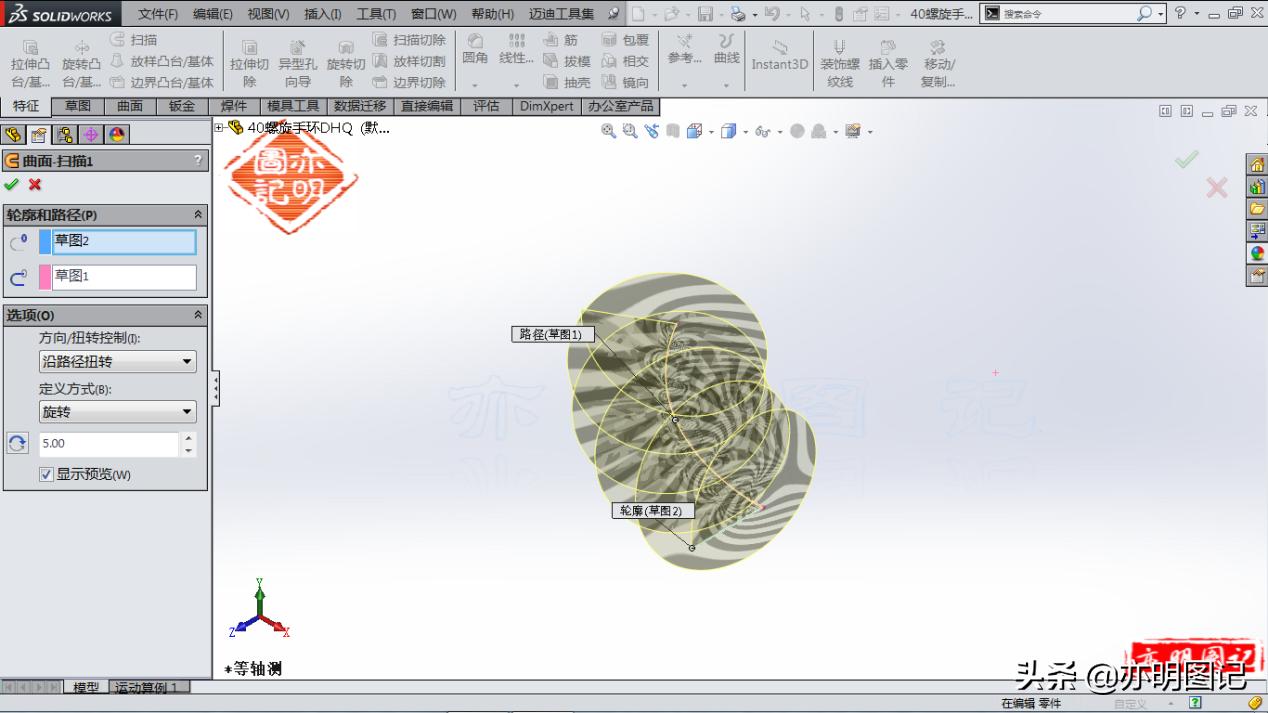

3、曲面扫描：轮廓选择草图 直线；路径选择草图 圆弧；方向扭转控制选择沿路径扭转；定义方式旋转；圈数5；

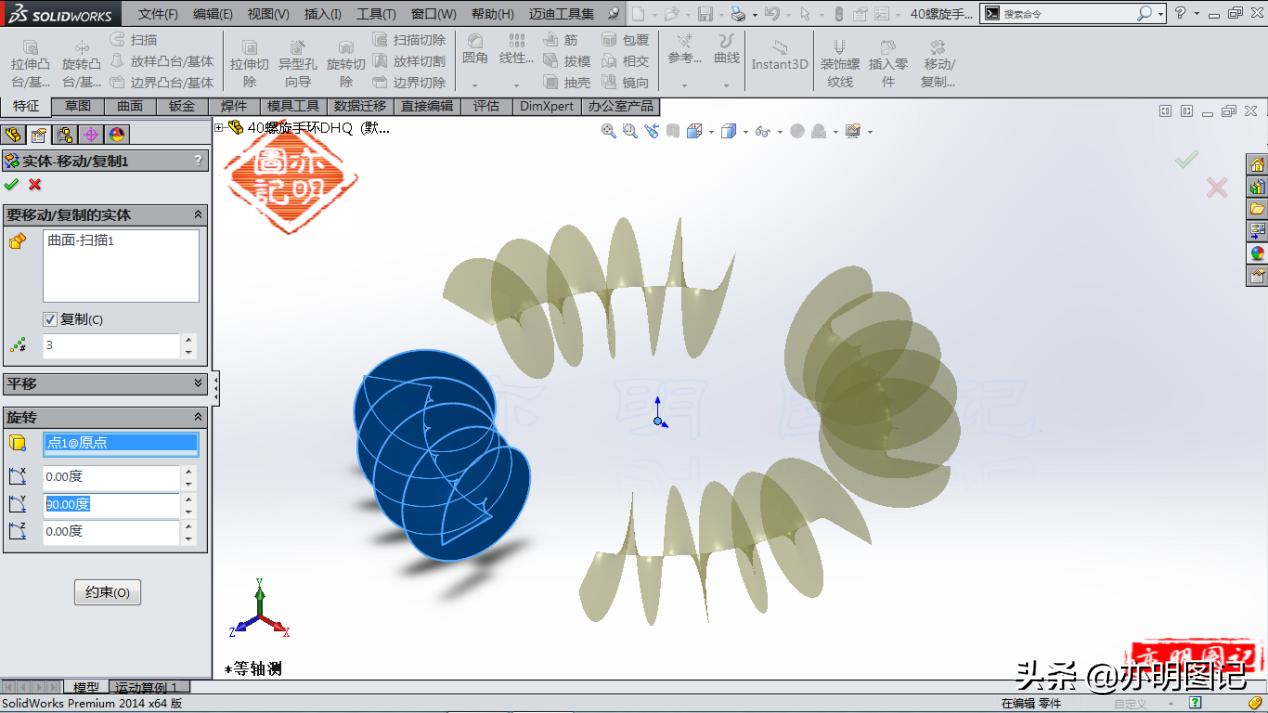

4、使用移动/复制命令复制3个螺旋曲面：旋转参考点选择原点；沿y轴旋转90度；

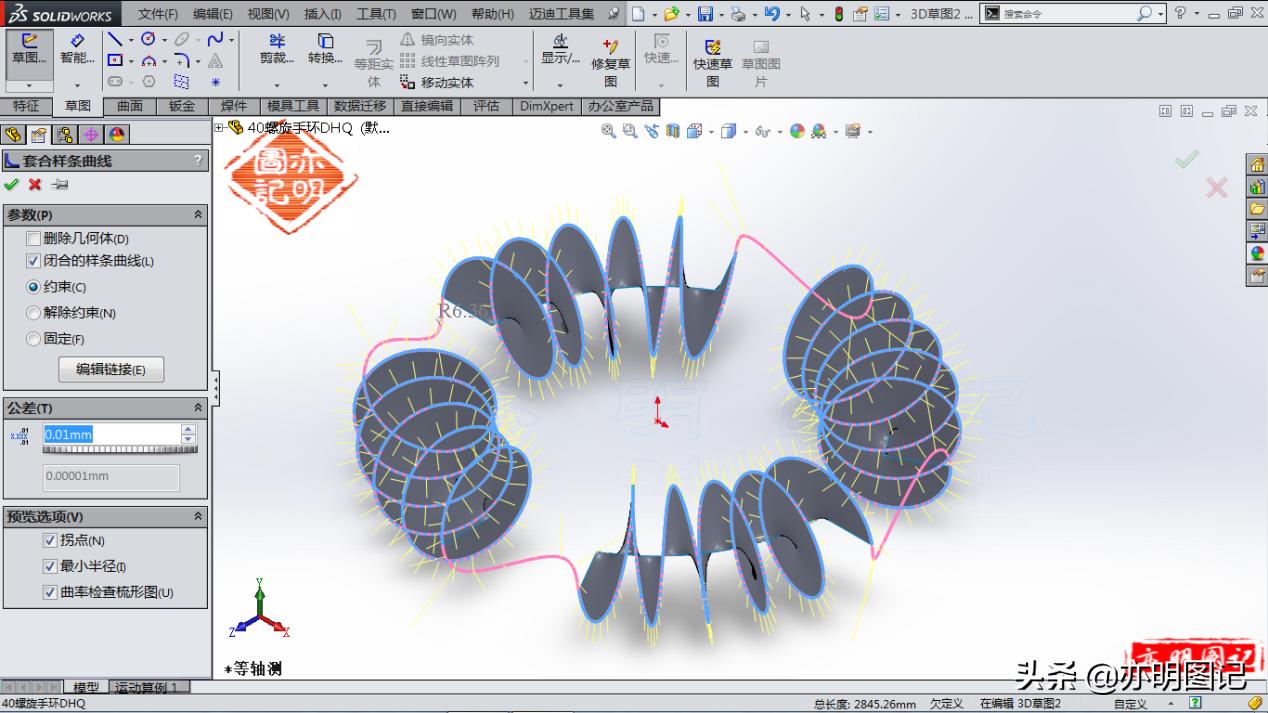

5、选择菜单栏上的工具>>样条曲线工具>>套合样条曲线命令：选择四个螺旋曲面的边线生成样条曲线；

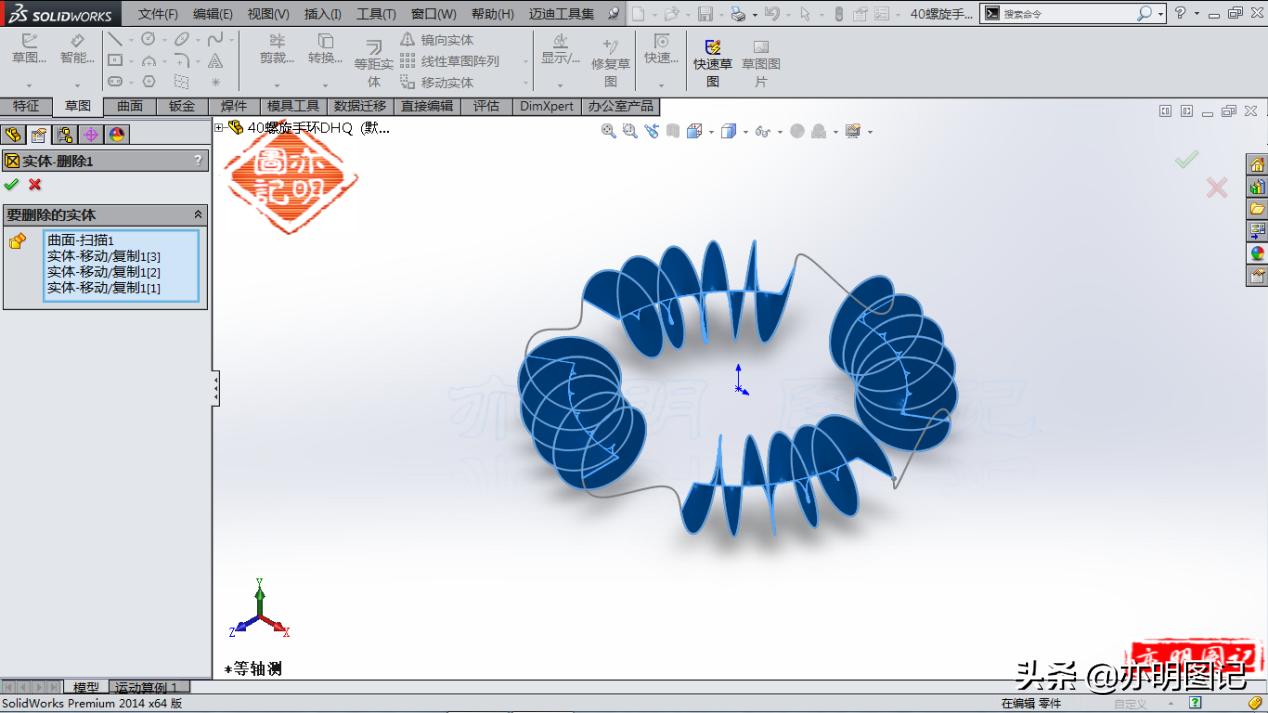

6、删除实体：要删除的实体选择4个螺旋曲面；

7、在上视基准面上绘制草图 圆(2016版本以上可以省略此步骤)：圆心与套合样条曲线重合；直径5；

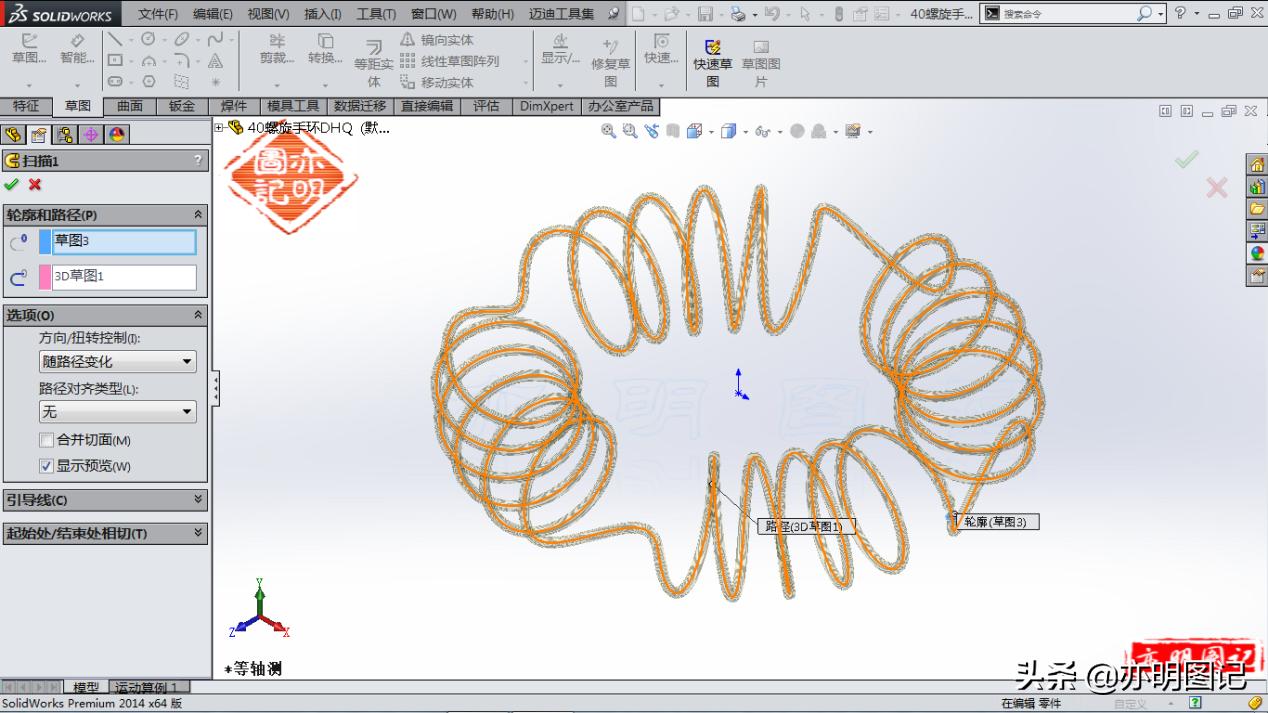

8、扫描：轮廓选择草图 圆；路径选择草图 样条曲线；

9、添加外观颜色；

完成。
