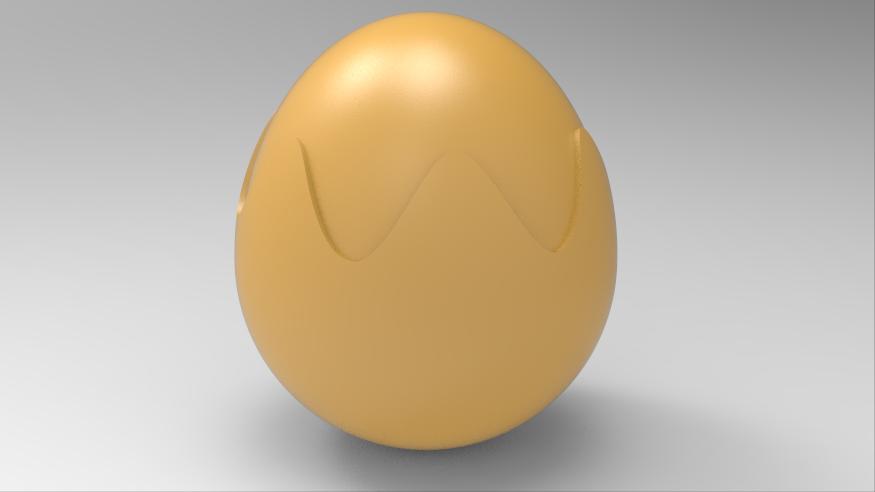

这是我在头条发的第一篇文章，今天来画一个破壳鸡蛋的趣味造型就是下面这张图这个，
从这张图可以看出，这个造型可以分为两个部分，一个是蛋壳部分，另一个是鸡蛋部分
破壳鸡蛋
可以从这两个部分进行建模，还有它这个破壳部分不难看出是有规律的，它的破壳部分正好是一条圆形的正弦曲线这个部分就可以用到CATIA里面的法则曲线进行创建。
下面进入具体操作环节吧。
1，草图创建

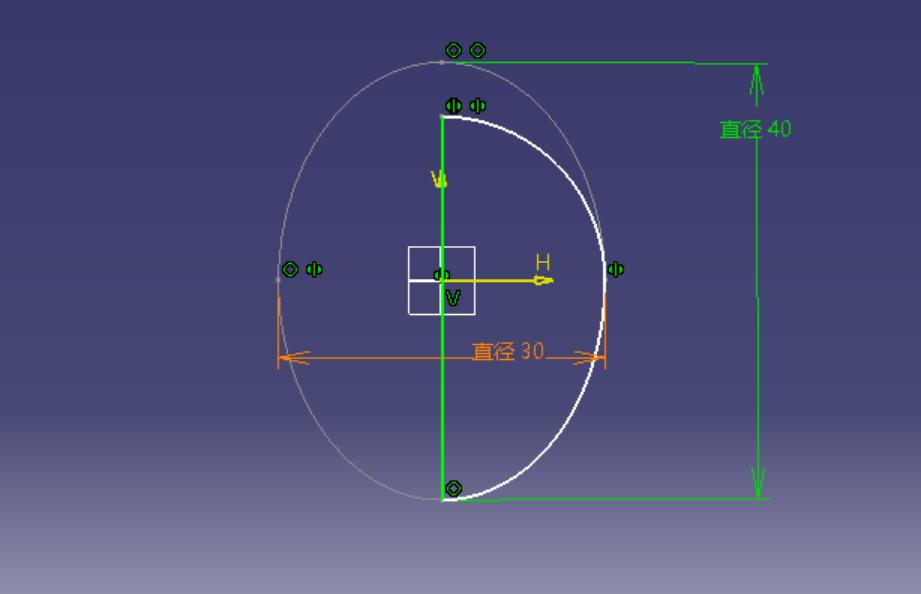

首先创建如下图所示的草图，这是鸡蛋的轮廓图，主要由椭圆和圆球组成
草图
2，创建旋转曲面

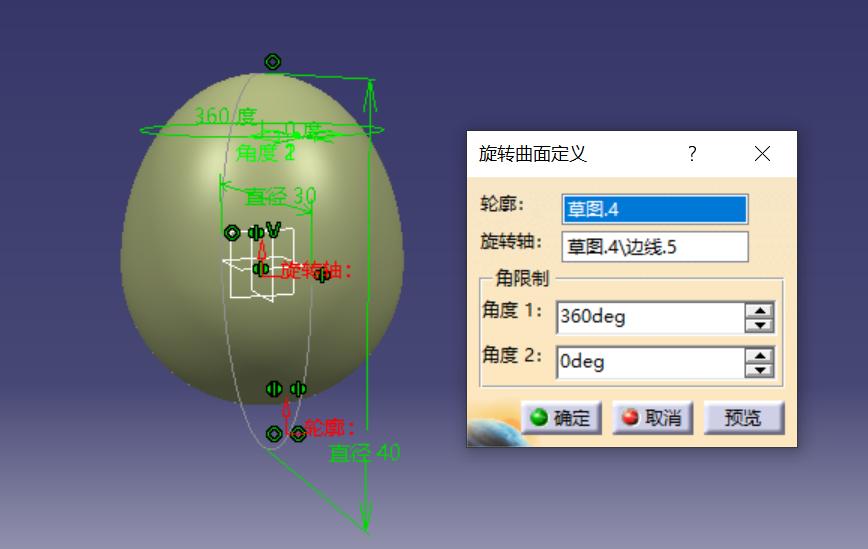

草图创建好后，退出草图，然后使用旋转曲面，做出鸡蛋的曲面如下图所示
旋转曲面
3，创建平行曲线

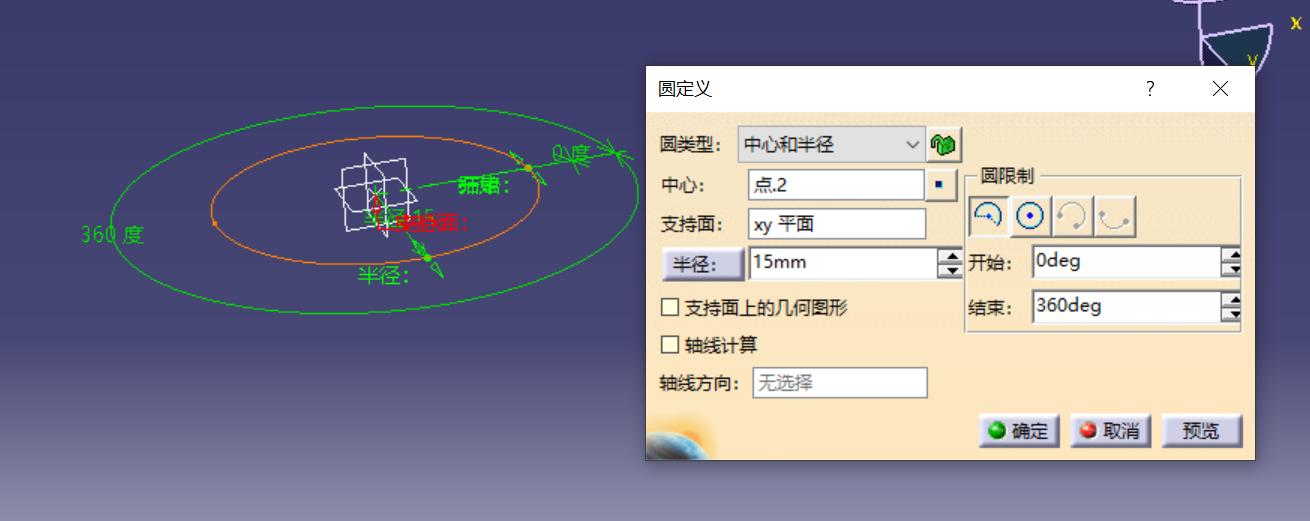

进入创成式外形设计，先创建一个半径15的圆，圆心选坐标原点，支持面选择xy平面，如下图所示

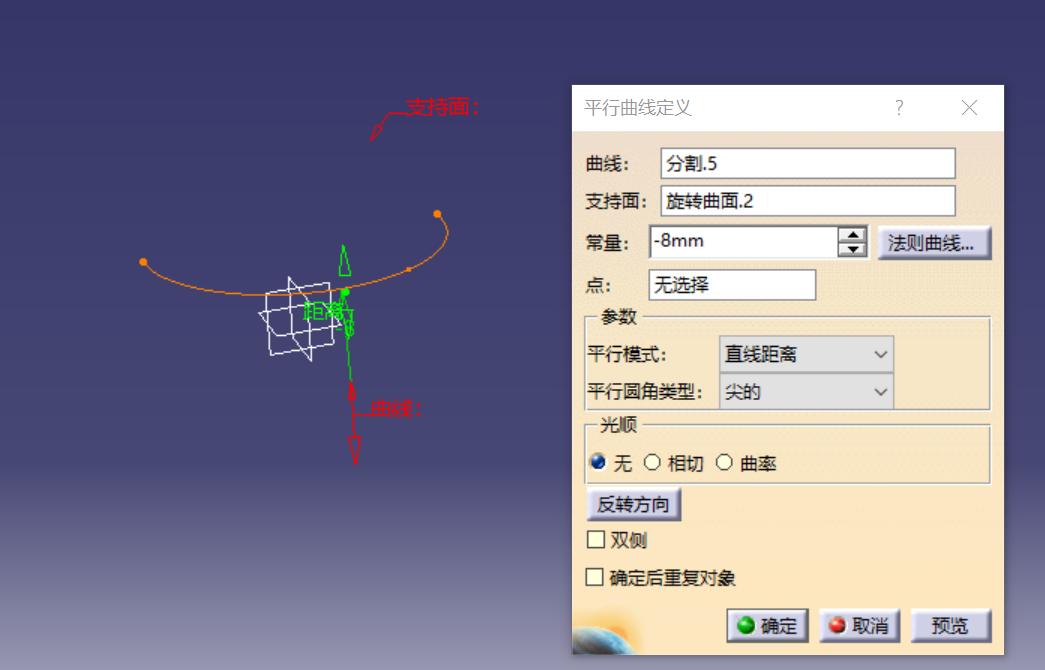

然后使用平行曲线命令，生成这个圆的平行曲线，曲线选择刚刚创建的圆，支持面选择旋转曲面，偏移距离设定位8mm。如下图所示

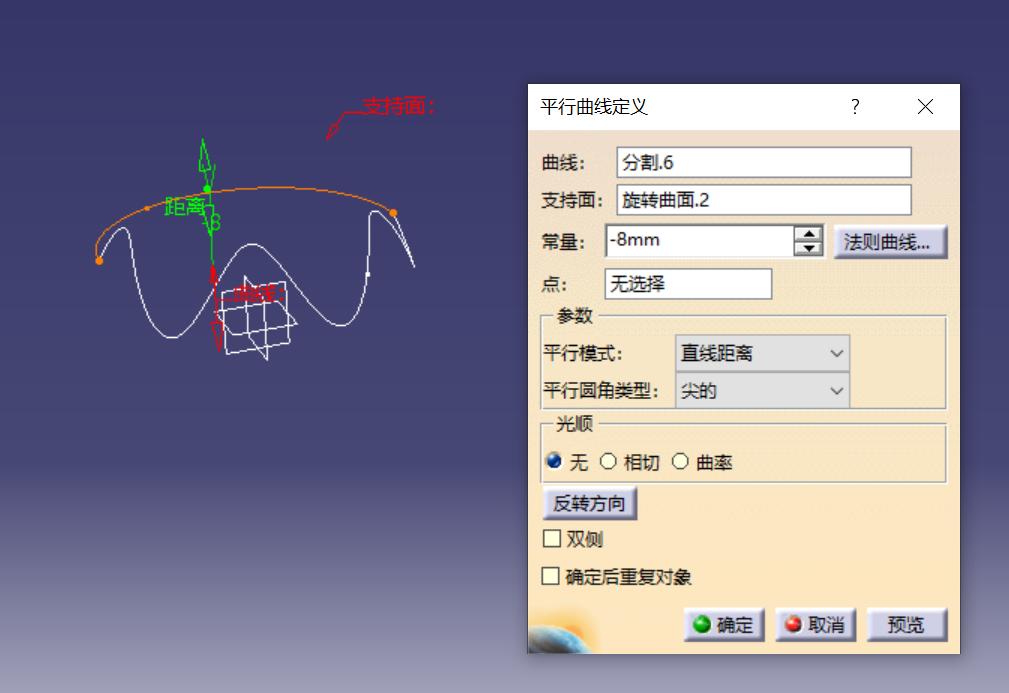

这里做平行曲线时要先把圆分成两个半圆，才能做平行曲线，不然它会报错，然后把两个半圆偏移后，然后在继续做两个半圆的平行曲线只不过这回是要点法则曲线，法则曲线正弦曲线的方程我这里以经提前创建好了，这里我就直接生成平行曲线。生成后就会出现一个正弦曲线的环。如下图所示
正弦曲线
然后把两段正弦曲线接合一下成为一体，然后使用分割命令把鸡蛋的曲面用正弦曲线切割开，如下图所示
切割
然后进入机械设计模块对这个曲面加厚就可以成为实体了，然后再把前面的鸡蛋旋转曲面复制一个然后使用封闭曲面就能形成实体了，到这里这个破壳鸡蛋就完成建模了。
这个鸡蛋壳的三维建模还有视频版的感兴趣的可以去看一下。
