外 脚 手 架 搭 设 标 准

一、前言

1、建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色的外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。

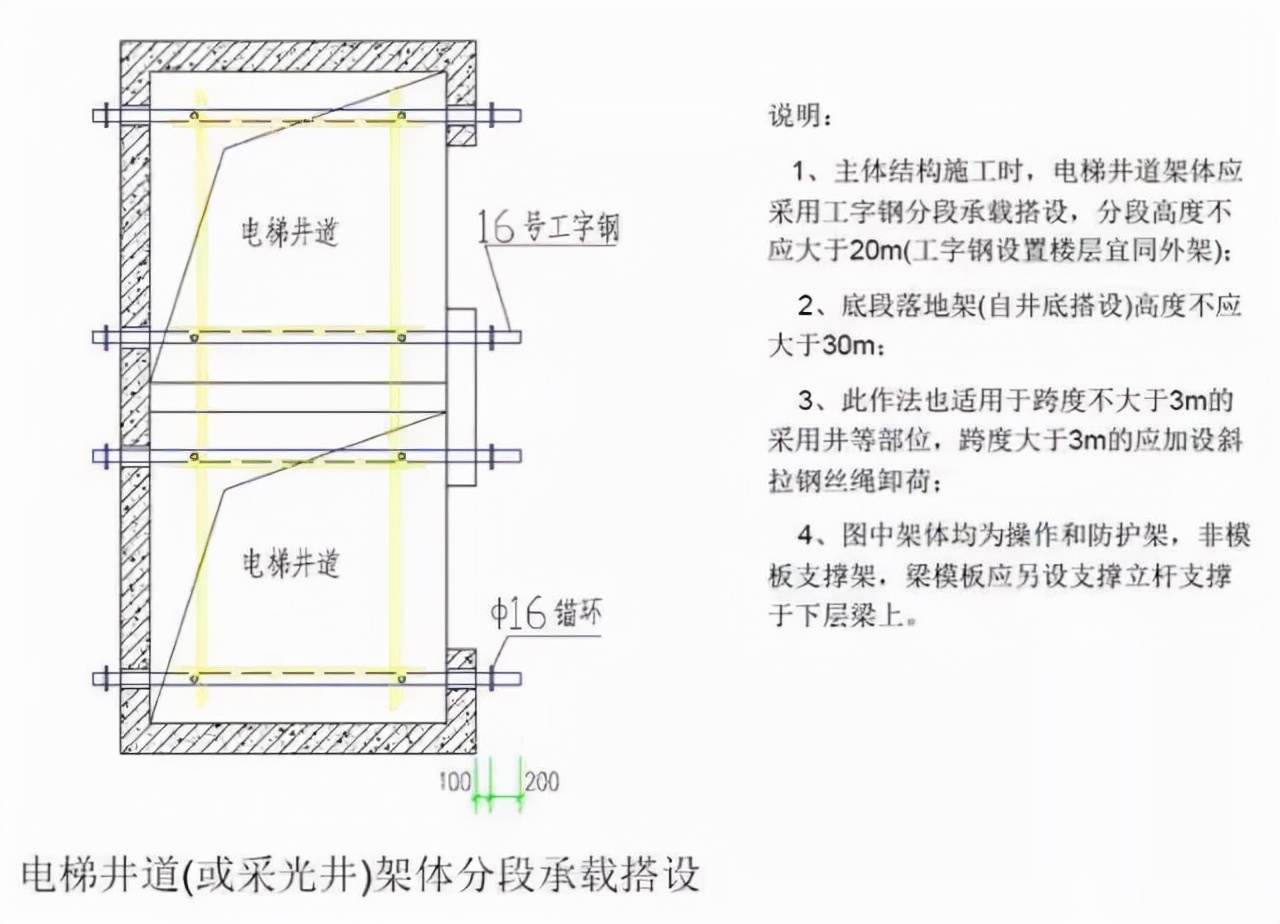

2、本标准对 外脚手架 的 立面形象、构造要求、搭设拆除、检查与验收、管理要求 做出了具体陈述，并且对一些 特殊部位的构造作法 进行了细化， 细化的部位 主要包括： 阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等 。

3、本标准具体内容与国家、地方有关安全技术规范规定要求不符的， 以国家、地方有关安全技术规范规定为准。

二、基本参数要求

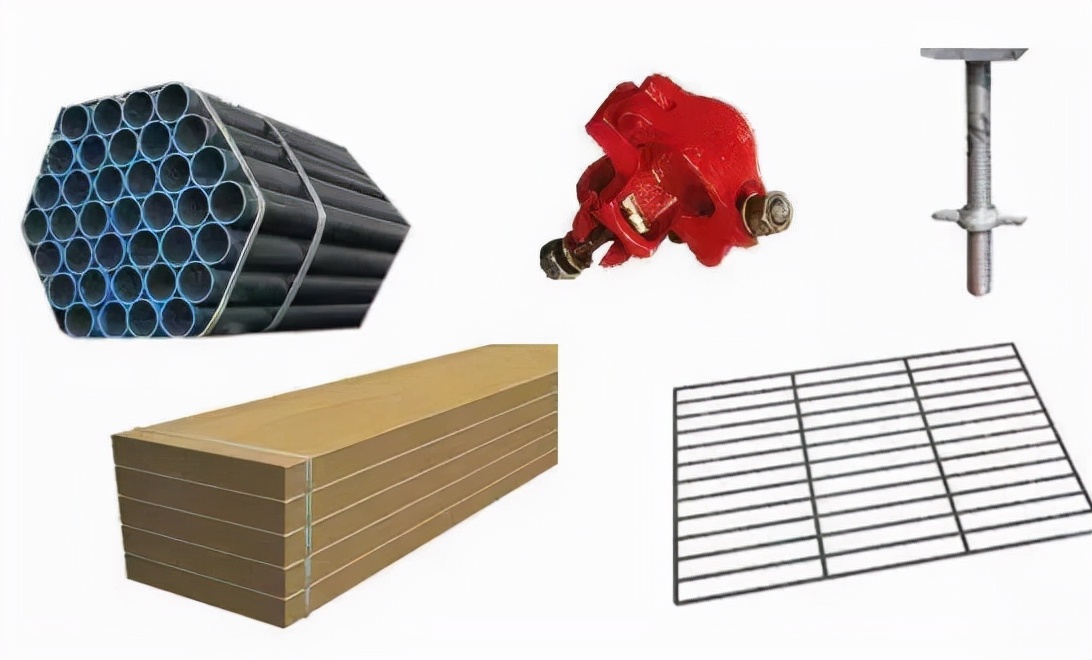

1、 钢管材质 要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的 Q235普通钢管 ，型号宜采用 Φ48.3×3.6mm （ 方案按Φ48×3.0mm计算 ），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

2、 扣件 进入施工现场应检查产品合格证，并应进行 抽样复试 ，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在 螺栓拧紧力矩 达到 65N·m 时，不得发生破坏。

3、外架手架钢管必须进行 防锈处理 ，除锈后刷 一道防锈漆 和 两道面漆 。

4、 木脚手板 型号 3000（6000）×200(250)×50 ，两端采用 Φ1.6mm镀锌铁丝 绑扎； 钢筋网片式脚手架 采用 HPB235Φ6钢筋 制作 截面40mm间距 ，用 Φ1.6mm镀锌铁丝 固定在 小横杆 上。

三、钢管颜色

1. 黄色 油漆：脚手架立杆、大小横杆、纵横向扫地杆。
2. 红色 油漆：连墙件。
3. 黄黑相间 双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。
4. 红白相间 双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。
5. 示意图颜色与文字叙述不一致的，以文字描述的颜色为准。

1. 外立面形象

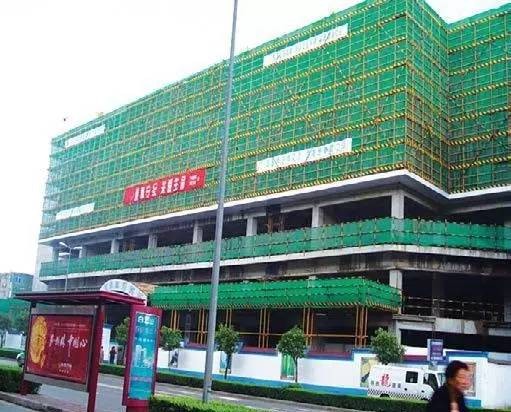

1. 脚手架外侧防护 必须使用合格的 密目式安全网封闭 。外架上应设置公司标志（“公司”横幅）和宣传标语。保证外架协调美观，体现企业特色。

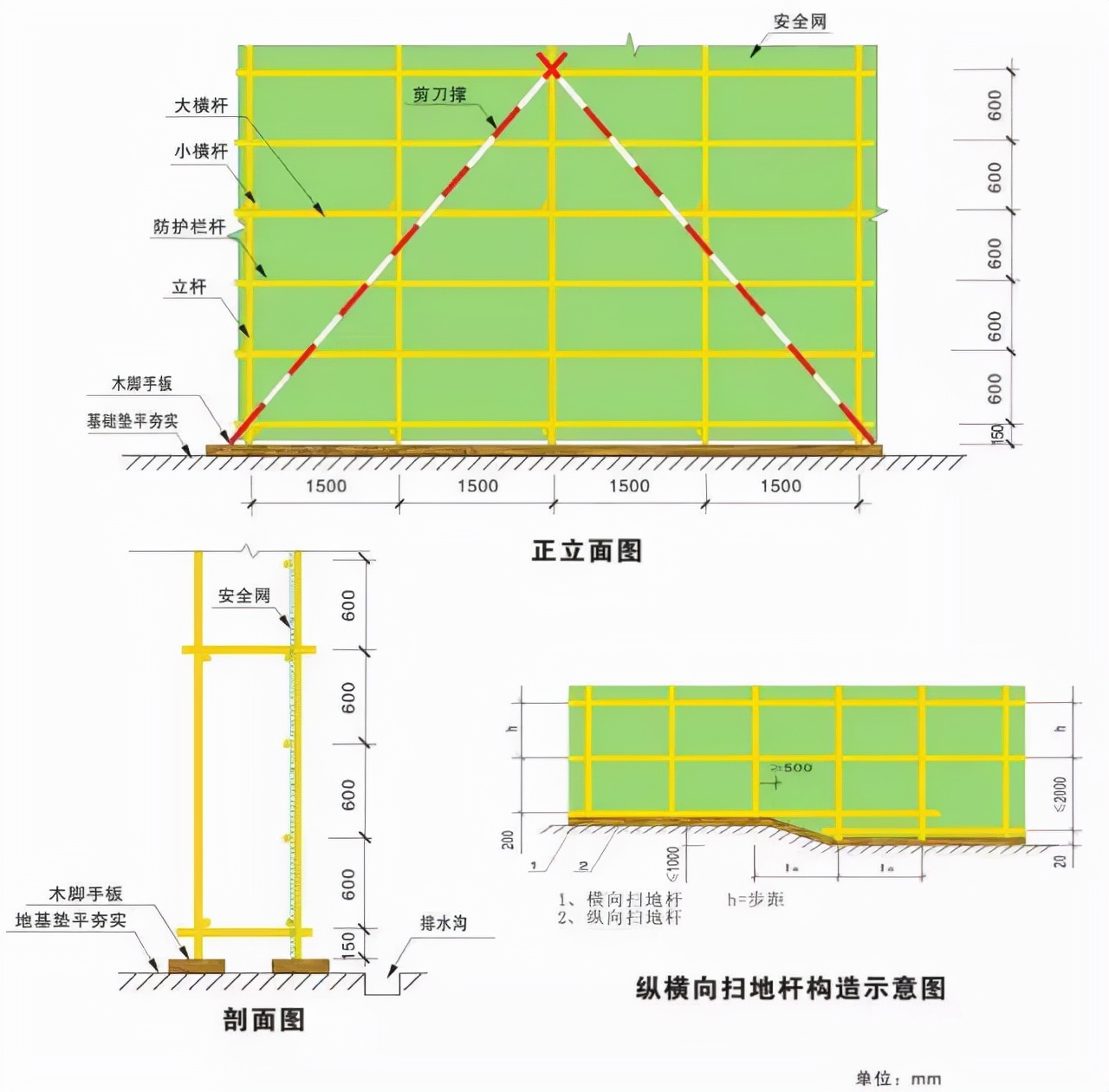

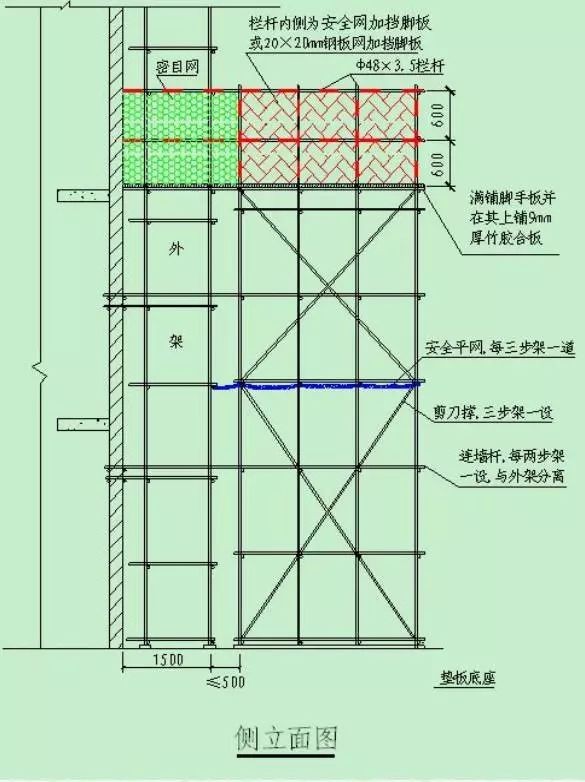

【脚手架示例图】

1. 杆件设置

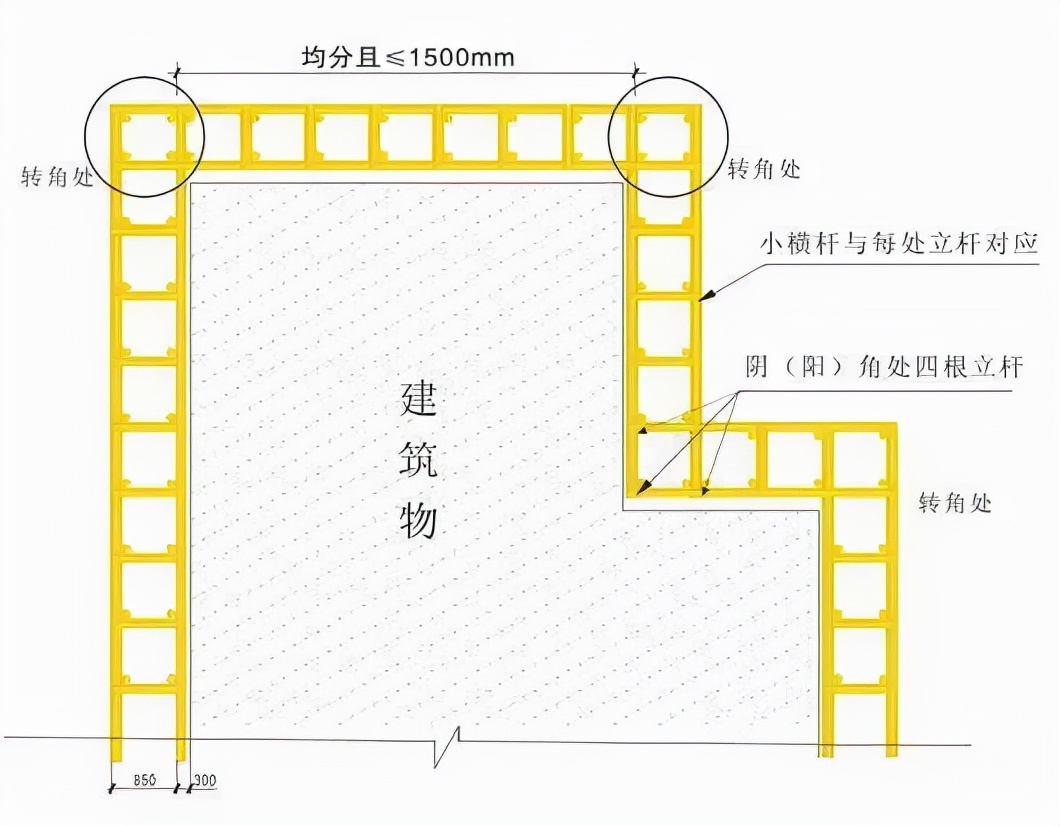

1. 架体阴阳转角处 应设置 4根立杆 ， 大横杆应连通封闭 。
2. 主节点处 必须设置 纵横向水平杆 。
3. 立杆 除 顶层顶部 外 必须采用对接 ， 大横杆 在 架体转角 外 可以搭接 ， 剪刀撑必须搭接 。
4. 剪刀撑、连墙件 必须随外脚手架同步搭设、同步拆除。严禁后搭或先拆。

1. 立杆基础

1. 落地式脚手架搭设高度 不宜超过35m ，高度在 35～50m 时必须采取 卸荷措施 ，高度 大于50m时 必须采取 卸荷措施 并对专项方案进行 专家论证 。
2. 脚手架基础平整、夯实、混凝土硬化， 基础 应采用 100mm厚C25混凝土 硬化， 立杆底部 设置 底座 或 垫板 。 垫板 应采用 长度不少于2跨 、厚度 不小于50mm 、 宽度不小于200mm 的 木垫板 。
3. 落地式脚手架必须设置 纵、横向扫地杆 ， 纵向扫地杆 宜采用 直接扣件 固定在紧靠纵向扫地杆 下方的立杆上 。当 立杆基础不在同一高度 时必须 将高处的纵向扫地杆向低处延长两跨与立杆固定 ， 高低差不应大于1m ,紧边坡上方的立杆轴线道边坡的距离 不小于500mm 。

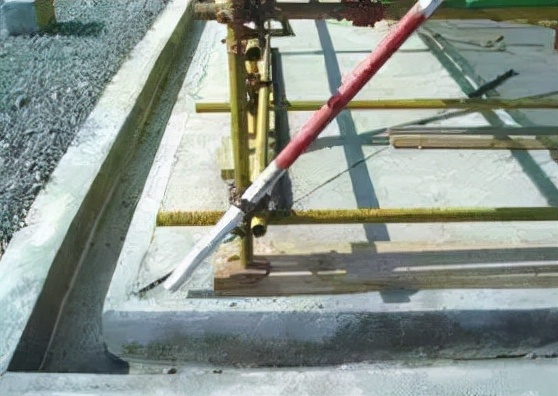

1. 脚手架基础应考虑周边设有 排水措施 ，脚手架底座底面标高应高于室外自然地坪50mm，立杆基础外侧设置 截面不小于200mm×200mm 的 排水沟 ，保证脚手架基础不积水。

【脚手架基础排水沟图】

【脚手架基础剖面图】

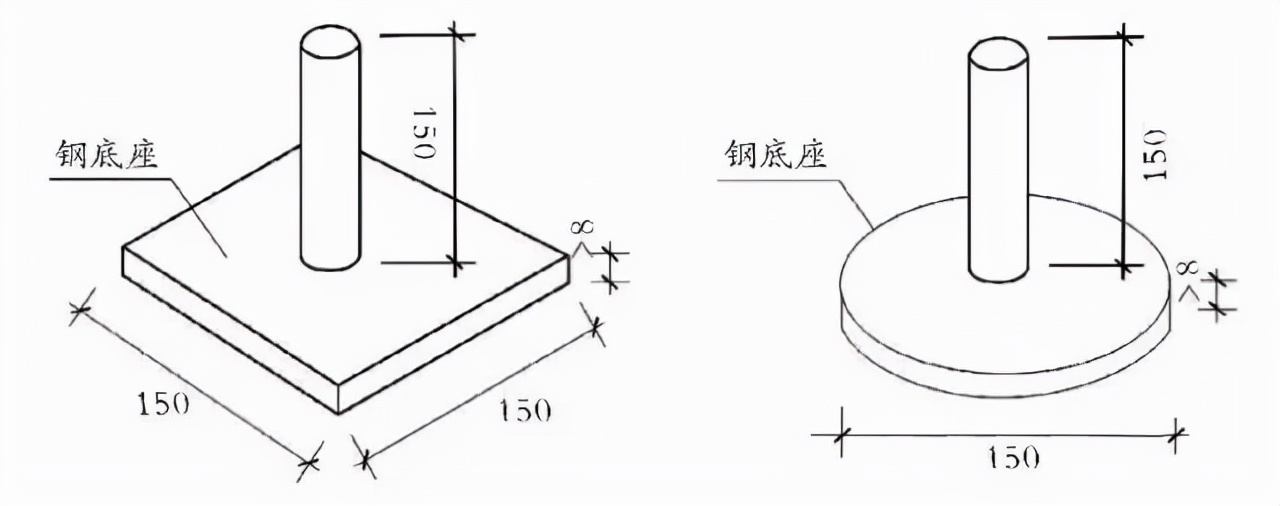

【钢底座示意图】

1. 立面防护

1. 脚手架外侧满挂密目安全网， 网目数不低于2000 目/100cm 2 ，网体竖向连接时采用网眼连接方式，每个网眼应用 16#铁丝 与钢管固定，网体横 向连接时采取 搭接方式 ， 搭接长度不得小于200mm 。架体转角部位应设置木枋作内衬以保证架体转角处安全网线条美观。

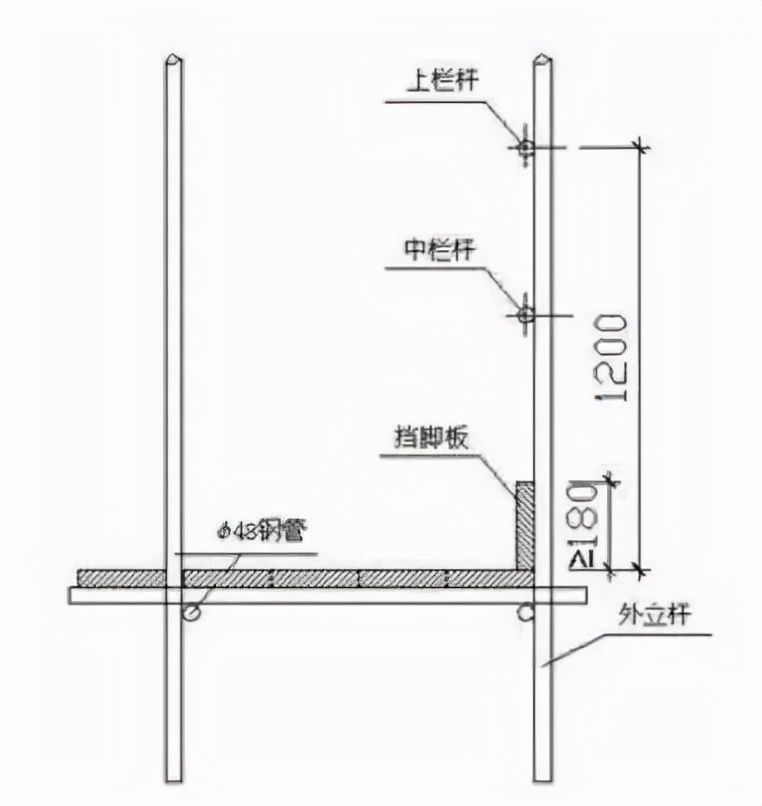

2. 脚手架外侧 自第二步起底部 设 180mm挡脚板 ，在 高600mm 与 1200mm处 各设同材质的 防护栏杆一道 。脚手架内侧形成临边的，则按脚手架外侧防护做法。
3. 脚手架 外排立杆 、 大横杆 表面刷 黄色油漆 ， 拦腰杆 表面刷 黄黑相间 双色油漆，外立面 每隔3层 或 9m 设置 一道200mm高警示带 ， 固定于立杆外侧 。警示带尺寸见图示，表面刷 红白相间 警示色油漆。

【挡脚板及防护栏杆立面图】

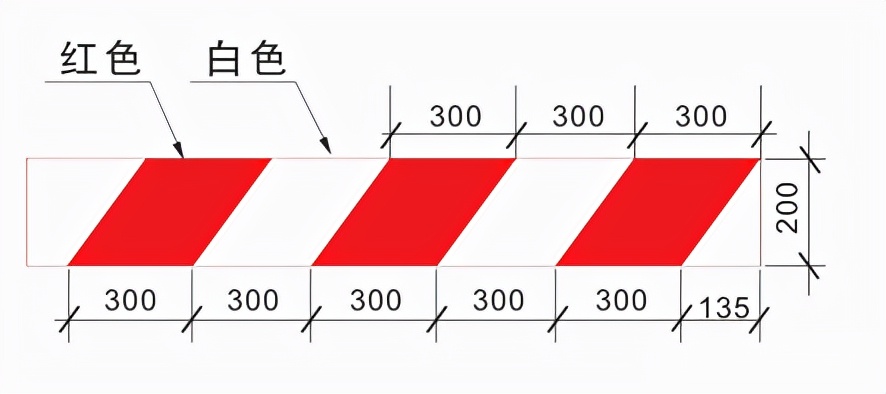

【警示带示意图】

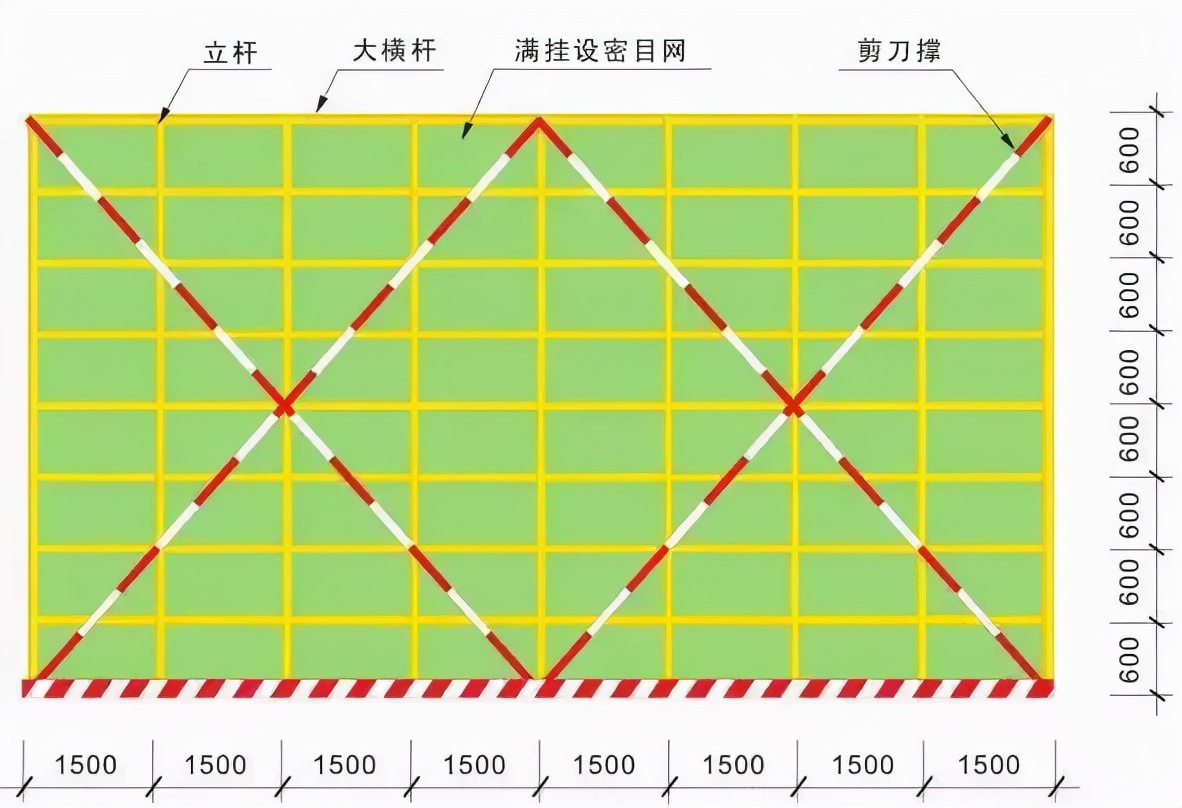

【外立面防护示例图】

1. 水平防护

1. 作业层 必须 满铺脚手板 ，脚手板离建筑物结构的距离 不应大于150mm 。
2. 落地架第二层、悬挑架（爬架）首层，中间层不超过10m且不超过三层满铺一道 硬质隔断防护 ，并 在两层硬防护的中间 部位 张挂水平兜网 ，水平兜网必须兜挂至建筑物结构。
3. 脚手架的 内立杆 距离体净距一般 不大于200mm ，如 大于200mm 的必须铺设平整牢固的 站人片 ， 作业层脚手板与建筑物之间的 空隙大于150mm 时 应做 全封闭 ，防止人员和物料坠落。

【水平网兜示意图】

1. 连墙件

1. 连墙件表面应刷 红色 醒目油漆，便于检查和警示。

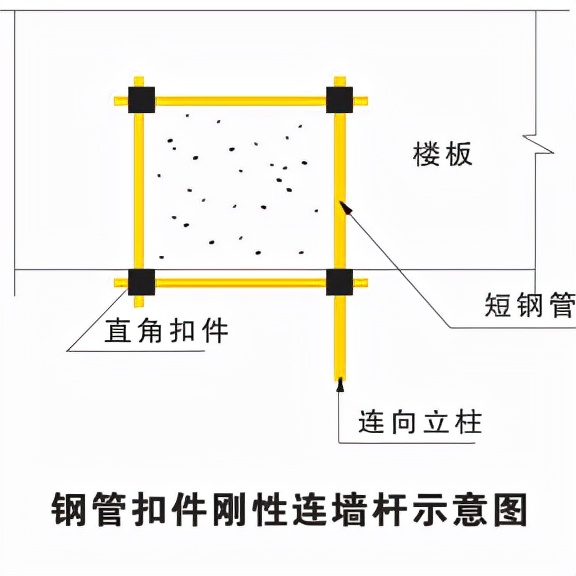

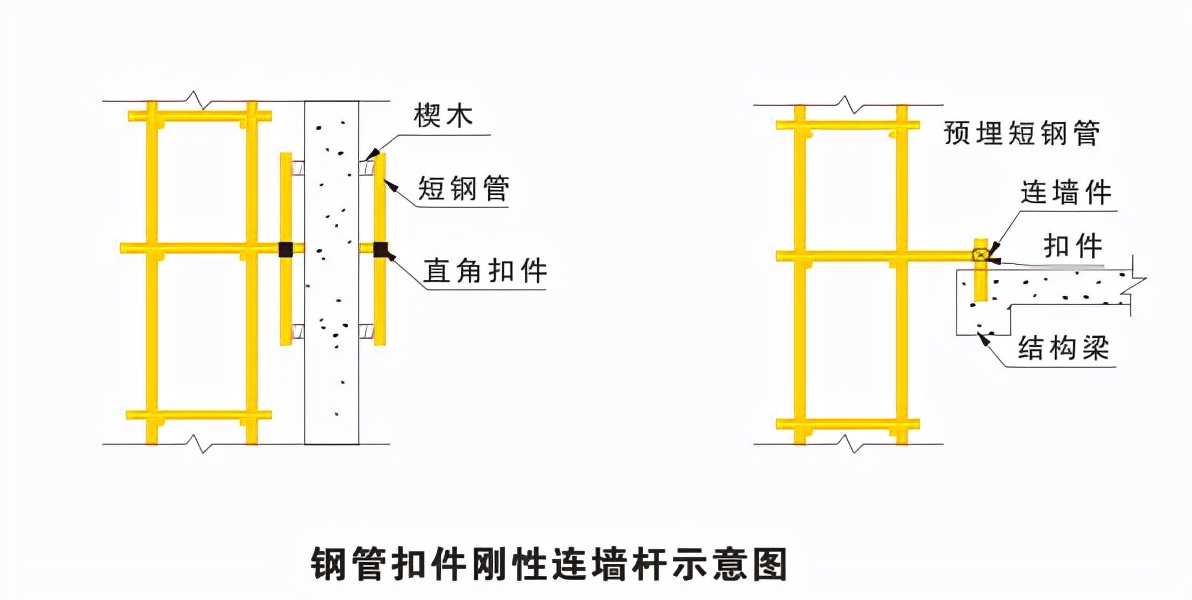

2. 脚手架必须采用 刚性连墙件 。
3. 连墙件应 从底层第一步纵向水平杆处开始设置 ，当该处有困难时，应采用可靠措施固定。连墙件宜 优先采用菱形布置 ，也可采用 方形 ， 矩形布置 。
4. 连墙件 应靠近主节点设置 ，偏离主节点的距离 不应大于300mm 。

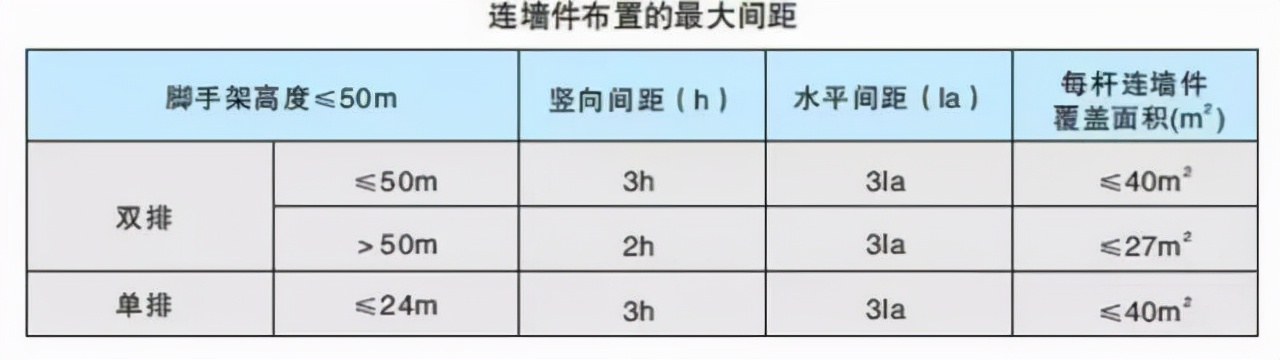

5. 连墙件的 间距 应根据设计计算规定，并应符合下表“连墙件布置的最大间距”的规定。
6. 一字型 、 开口型 脚手架的 两端必须设置连墙件 ，连墙件的 垂直间距不应大于建筑物的层高 ，并 不应大于4m（两步） 。

1. 剪刀撑及横向斜撑

1. 剪刀撑 应 从脚手架底部边角从下到上连续设置 ，剪刀撑表面刷 红白相间 警示色油漆。

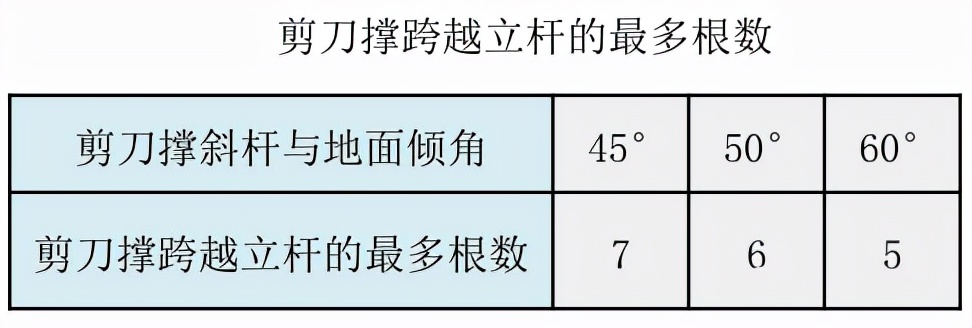

2. 每道剪刀 跨越立杆的根数 应按下表的规定确定。 每道剪刀撑宽度 不 应小于4跨 ，且 不应小于6米 ，斜杆与地面的 倾斜角 宜 45°～60° 。

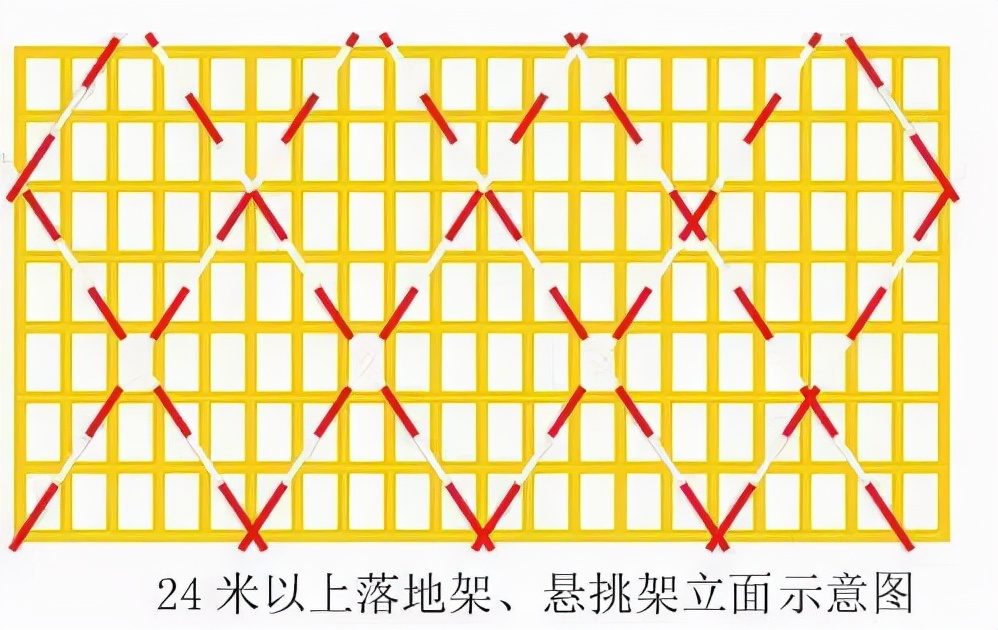

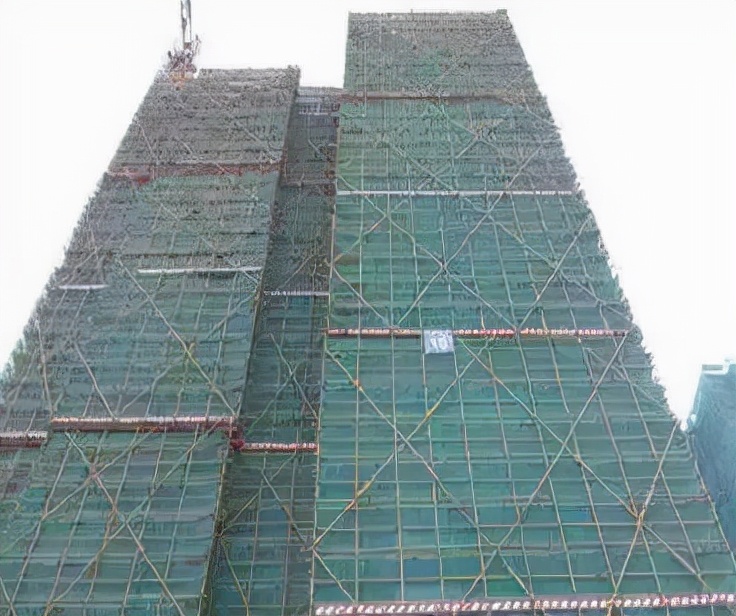

3. 24米以下 的 落地式外架 ，在架体 外侧两端 、 转角 及 中间间隔 不超过 15米 的立面上设置 竖向连续剪刀撑 。 24米以上 的 落地式外架 及 所有悬挑架 ，在 架体外侧整个立面 搭设 连续剪刀撑。

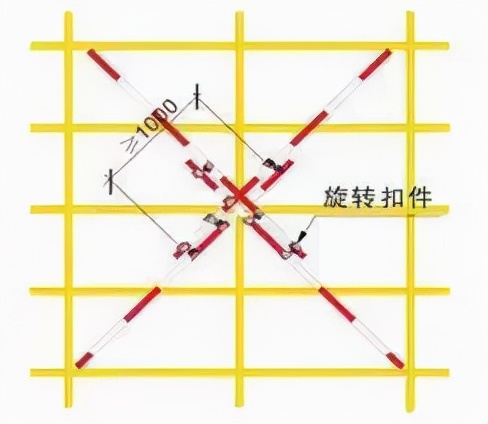

1. 剪刀撑杆件的接长 应采用 搭接 ， 搭接长度不应小于1m ，且 不小于3个扣件 坚固。
2. 剪刀撑斜杆 应用 旋转扣件 固定在与之相交的 横向水平杆 的 伸出端 或 立杆 上， 旋转扣件中心线 至 主节点 的长度 不宜大于150mm 。

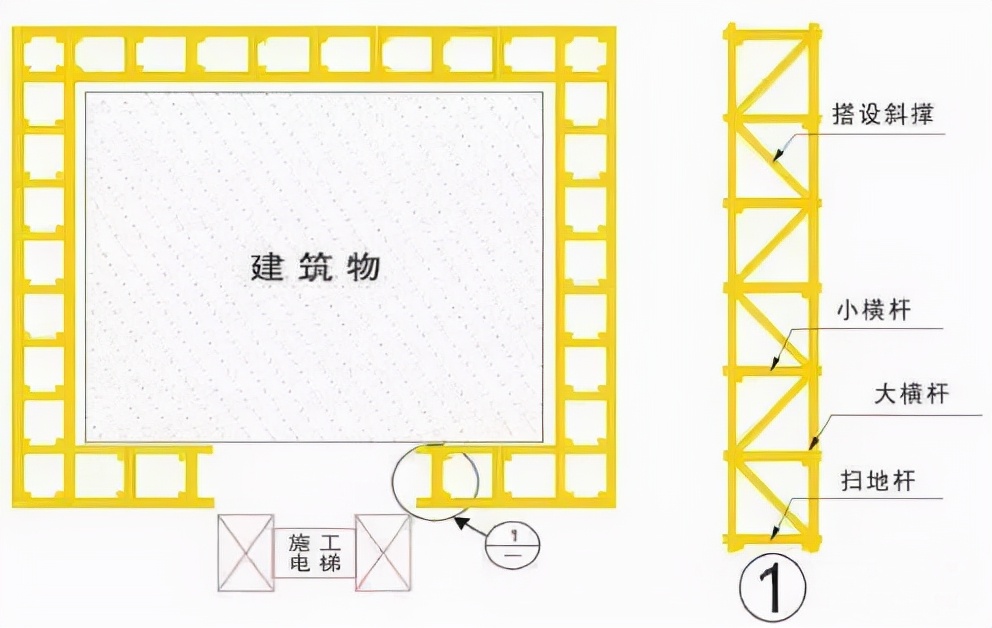

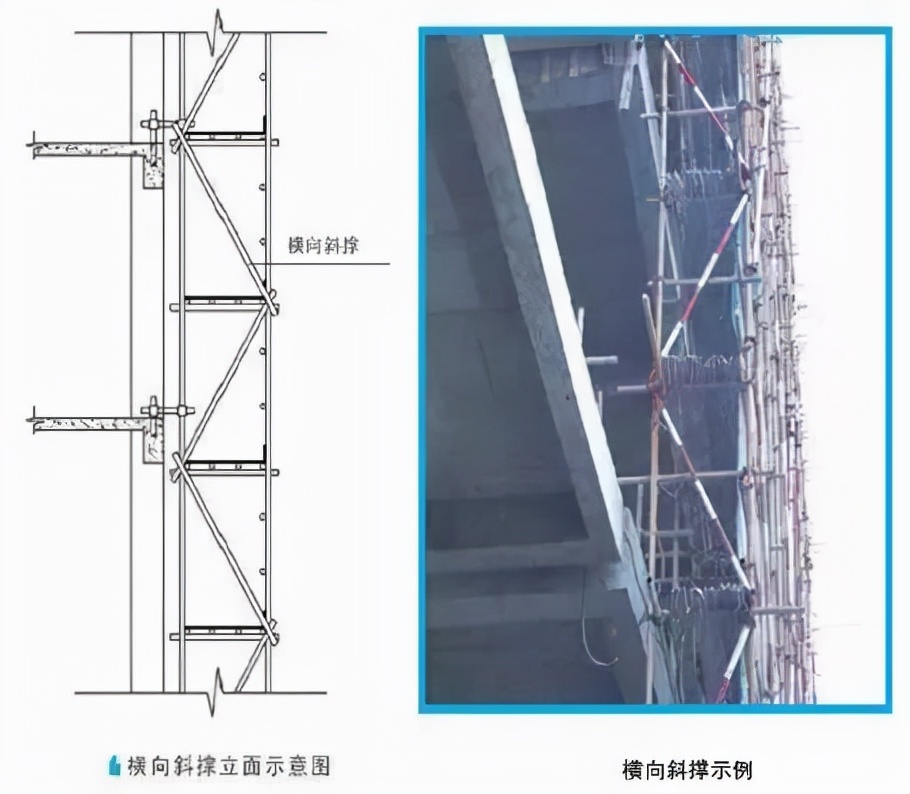

3. 一字型、开口型双排架两端口必须设置横向斜撑，24m以上架体在架体拐角处及中间 每六跨 设置 一道横向斜撑 。
4. 横向斜撑应在同一节间， 由底到顶 呈“ 之”字型布置 ， 斜撑交叉 和 内外大横杆相连到顶 。

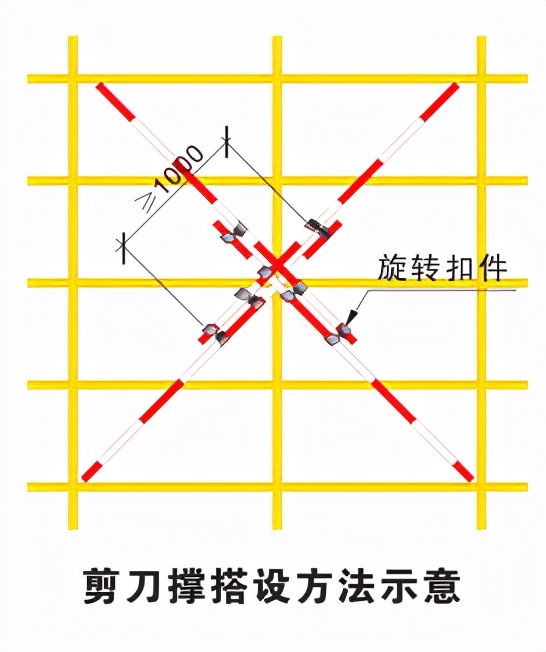

【剪刀撑搭设方法示意图】

【横向斜撑】

1. 斜道

1. 人行道兼优质材料运输的斜道高度 不大于6m 时宜采用 一字型 ，高度 大于6m 时宜采用 之字形 。
2. 运料斜道宽度不宜大于1.5m ， 坡度采用1:6 ， 人行斜道宽度不宜小于1m ， 坡度宜采用1:3 。
3. 拐弯处 应设置 平台 ，其宽度不应小于斜道宽度，斜道两侧及平台外围均应设置 1.2m 和 0.6m高 的 双道防护栏杆 及 180mm挡脚板 ，防护栏杆表面刷 黄黑 警示色，挡脚板表面刷 红白 警示色。
4. 斜道宜附着外脚手架或建筑物设置，其各立面应设置剪刀撑，斜道外侧挂密目安全网封闭。
5. 斜道的基础与外脚手架基础一致，斜道的连墙件按照开口型脚手架要求设置。
6. 斜道 应 满铺脚手板 ，运料脚手架采用 不少于40mm厚的木板 ，人行斜道可采用木板或毛竹片满铺，斜道还应设置防滑条，防滑条厚度为20~30mm，间距不大于0.3m，斜道上脚手板和防滑应保证稳定牢固。

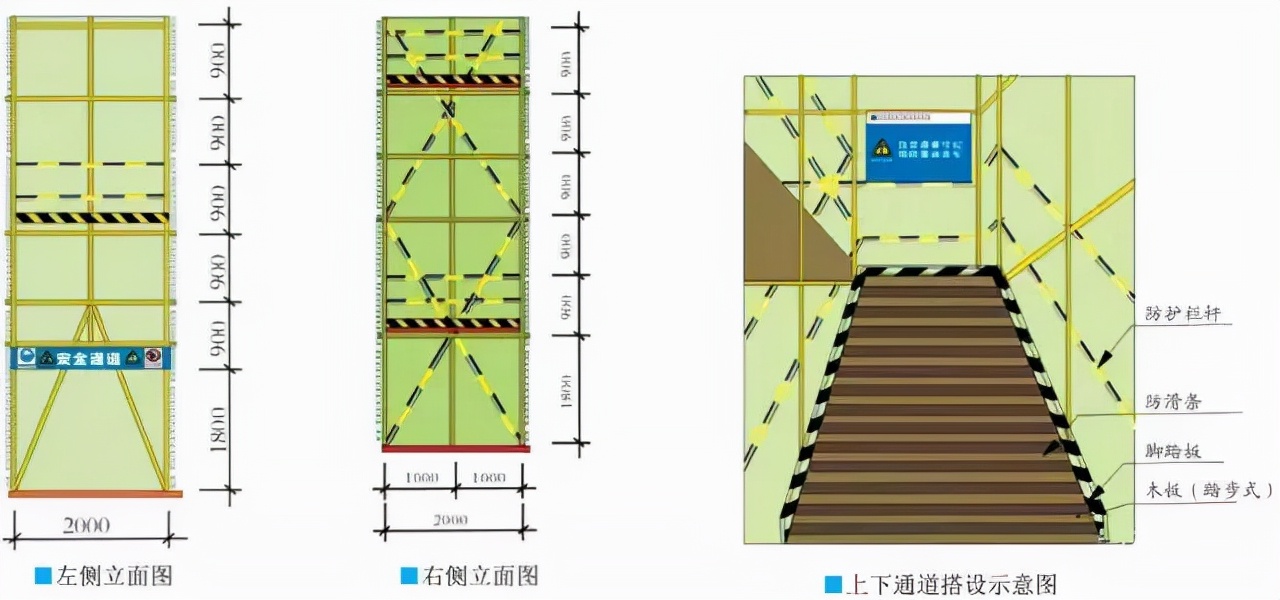

【正面立图】

1. 安全防护

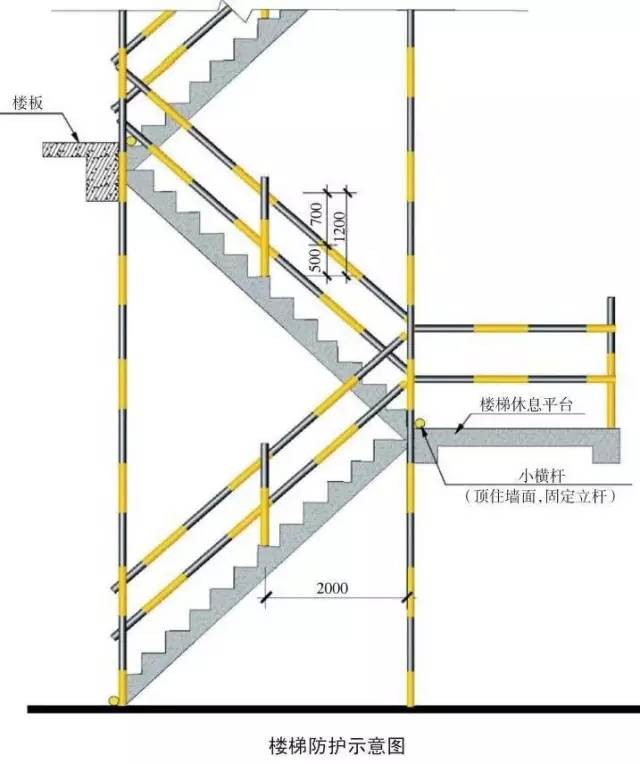

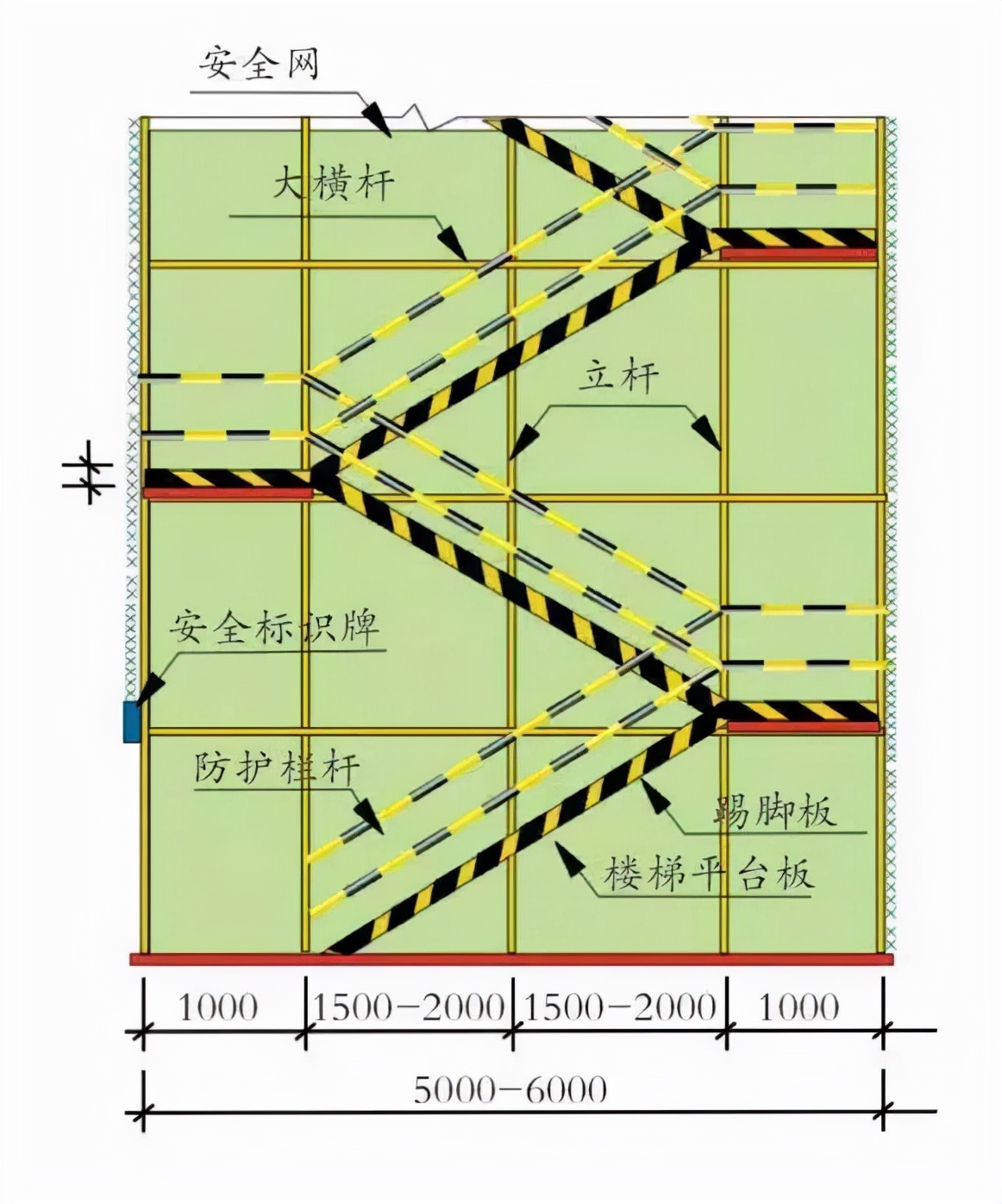

12.1 楼梯临边 防护

1. 楼梯 及 休息平台临边处 无可靠防护时应设置 防护栏杆 。应在 1.2m、0.6m 高处及 底部 设置 三道防护栏杆 ，杆件内侧挂密目式 安全立网
2. 防护设施宜定型化、工具化。
3. 立杆用预埋件 或采用 M12膨胀螺栓 固定

12.2 塔吊操作平台、上人通道 防护

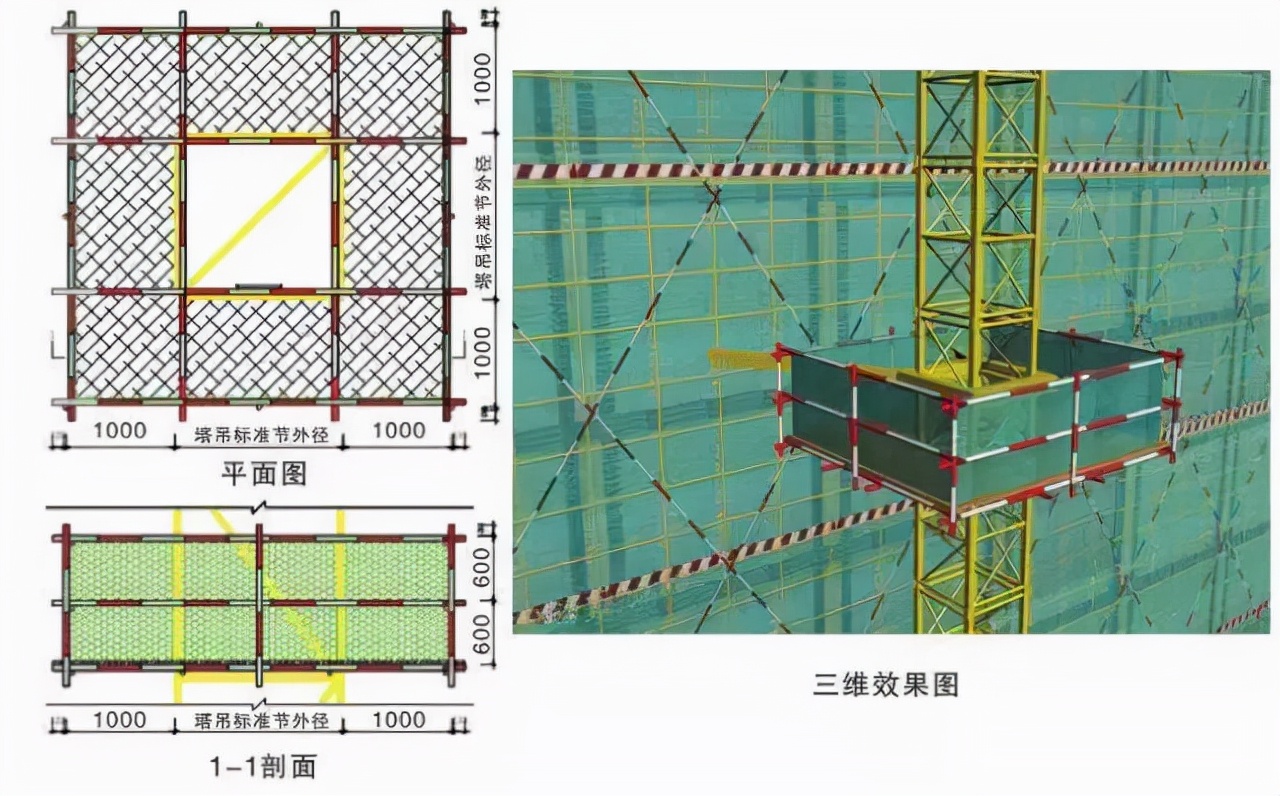

1. 塔吊在附墙部位必须搭设附墙用操作平台，平台的面积应能满足使用要求，采用钢管搭设或定型化操作平台。
2. 附墙 部位 操作平台 必须设置 1.2m高防护栏杆 并挂设 安全网， 栏杆内侧设置 挡脚板 ，底部 满铺脚手板 。
3. 塔吊设置上人通道 时，通道应满铺脚手板并固定牢靠，两侧防护栏杆不低于 1.2m ,栏杆内侧挂设安全网，底部安装 180mm高踢脚板 ，并且只能在附着位置搭设。
4. 塔吊上人通道不得与外脚手架相连。

【附墙处操作平台】

12.3 施工电梯平台 防护

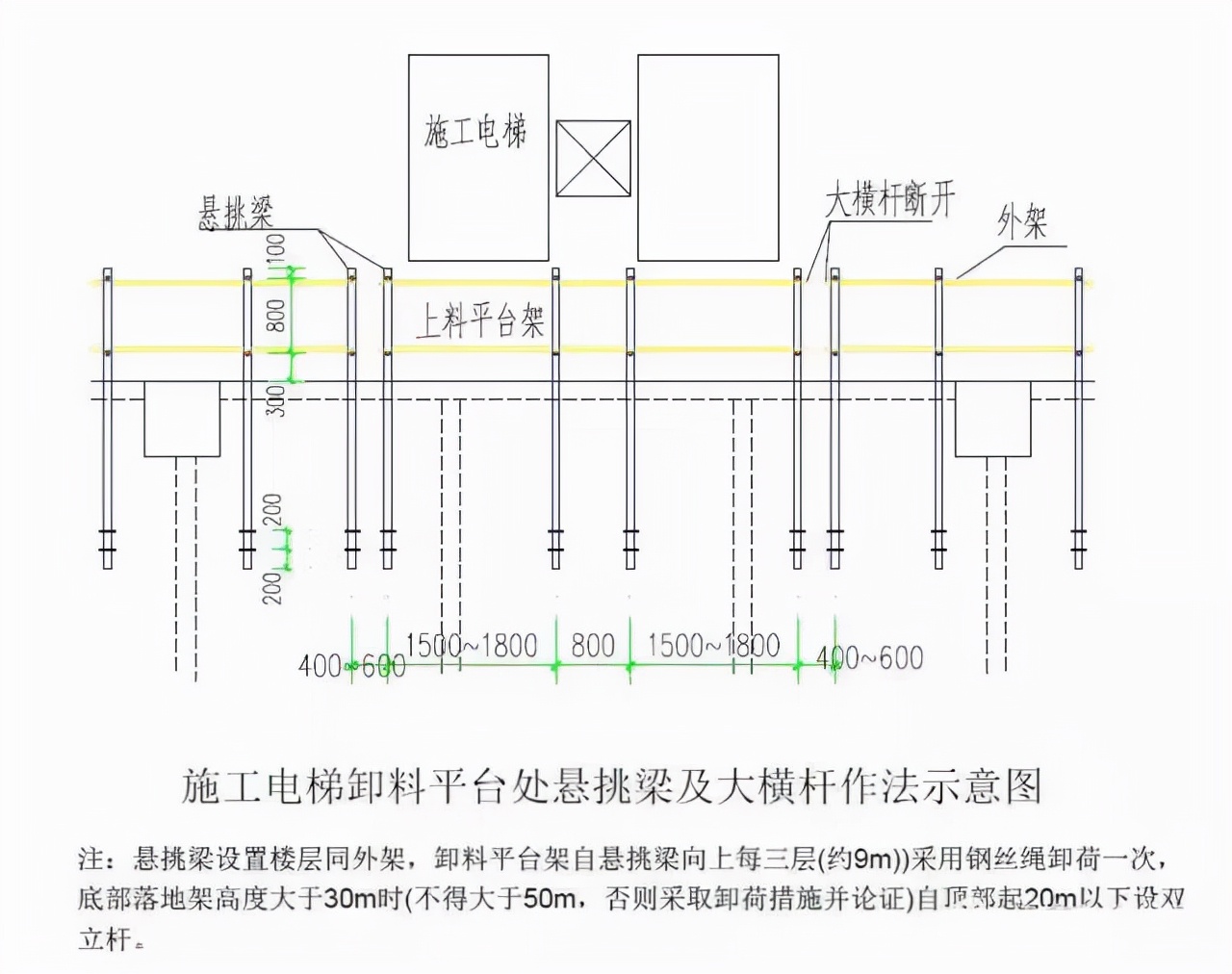

1. 施工升降机楼层 卸料平台 搭设前必须编制专项施工方案，对 搭设高度超过24m 的，应采取措施进行 卸荷 。禁止立杆由底到顶连续通长设置。
2. 楼层卸料平台 应单独搭设，严禁与外架连接 。 每层搭设高度不应小于2m ，平台两侧均应设置 2道防护栏杆 ， 高1.2m ，底部设置 200mm高挡脚板 ，防护栏杆和挡脚板均刷 红白相见 警示漆，立杆内侧满挂安全密目网。楼层卸料平台板必须厚实牢固、铺设严密，应采用 5cm厚木板 或 防滑钢板 。
3. 施工电梯平台出口处安装 1.8m高 立开式 常闭向内开启 的 金属防护门 ，宜采用工具式防护门。
4. 楼层卸料平台两扇防护门中间应用模板封闭，外刷 蓝漆 并设 楼层标识 。

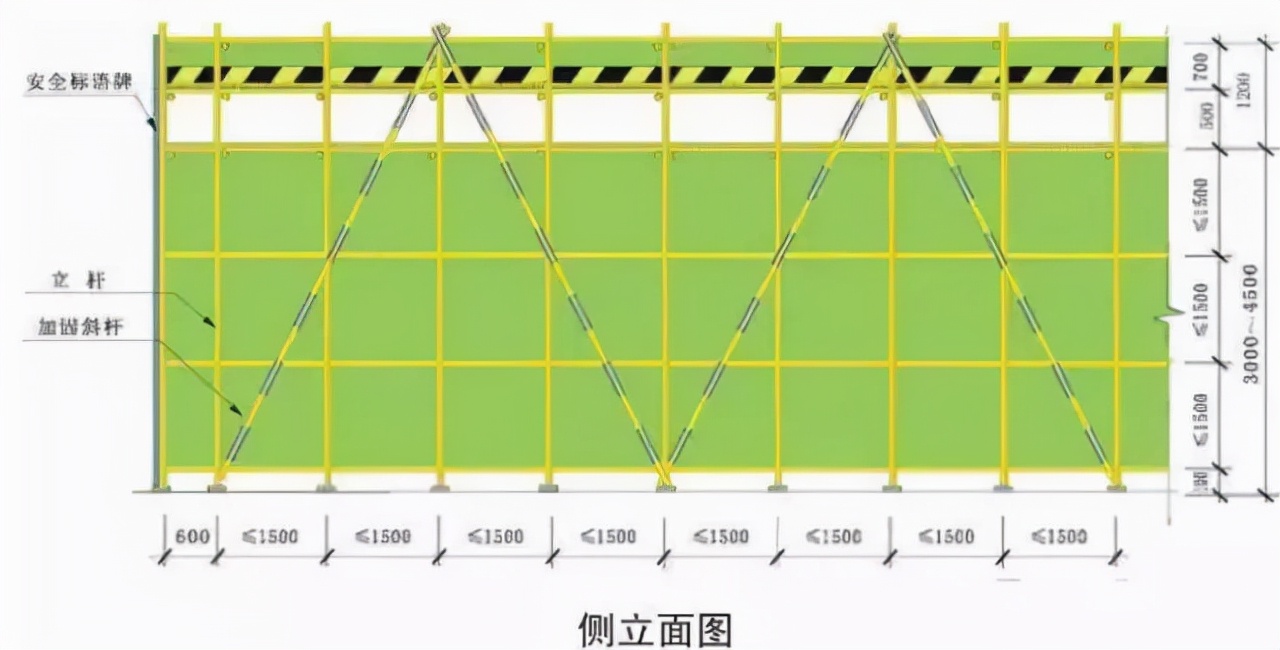

【施工电梯平台防护立面图】

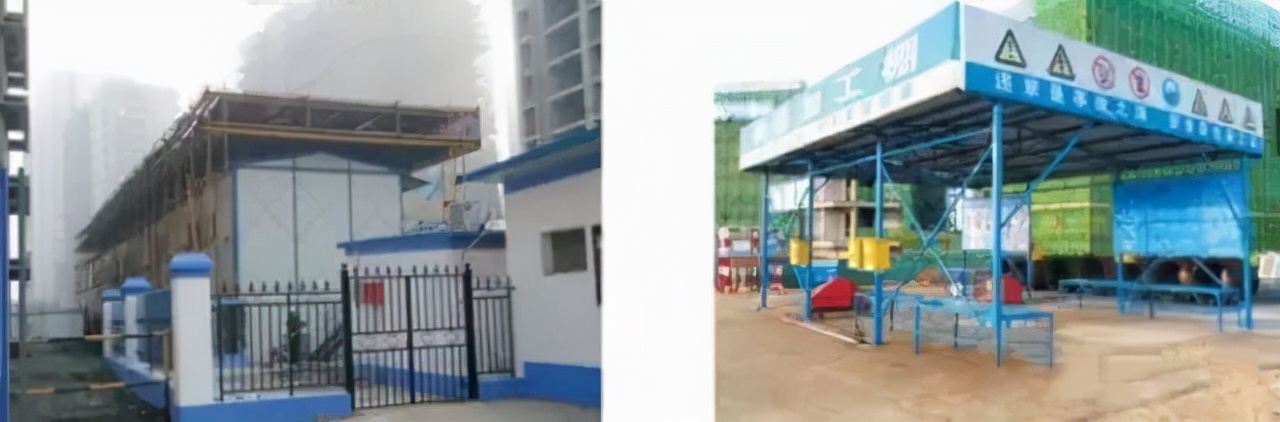

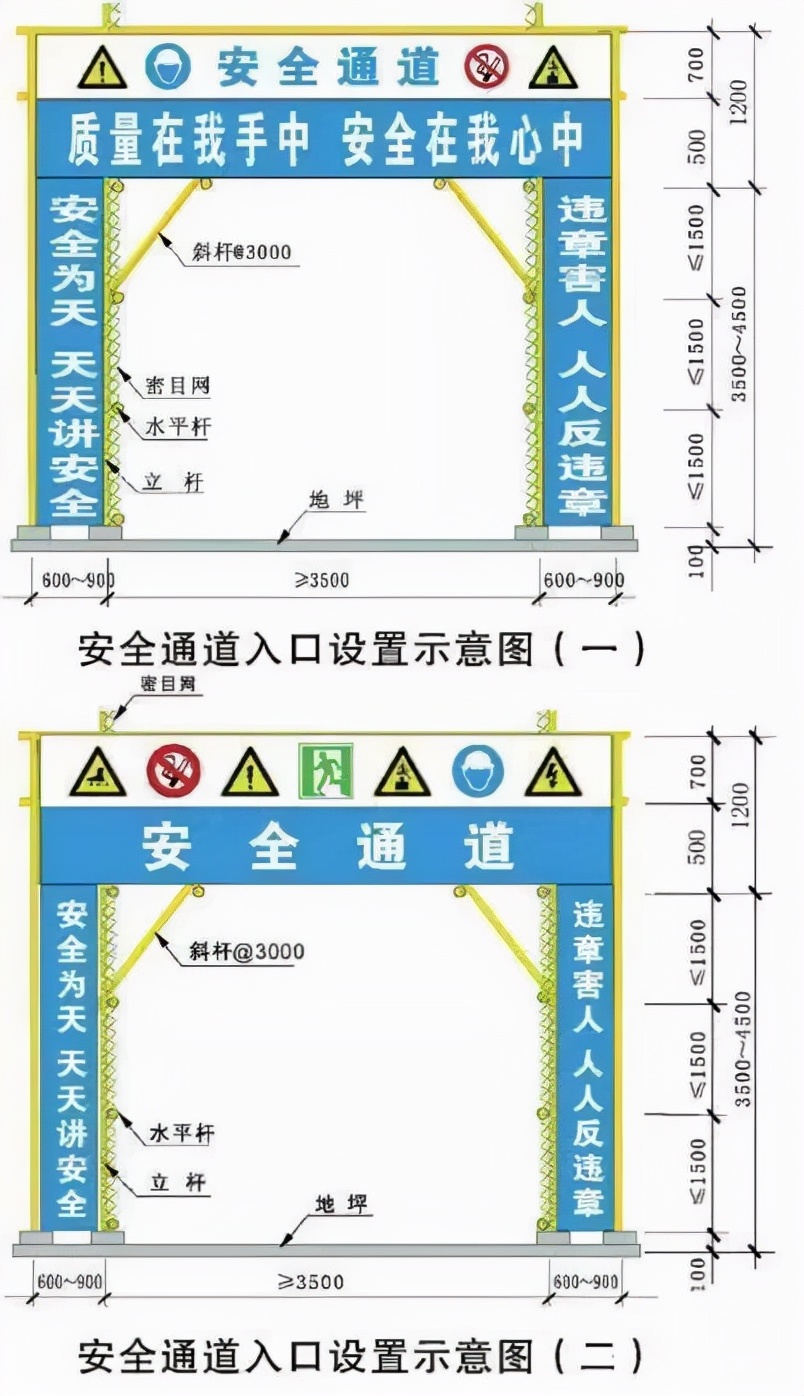

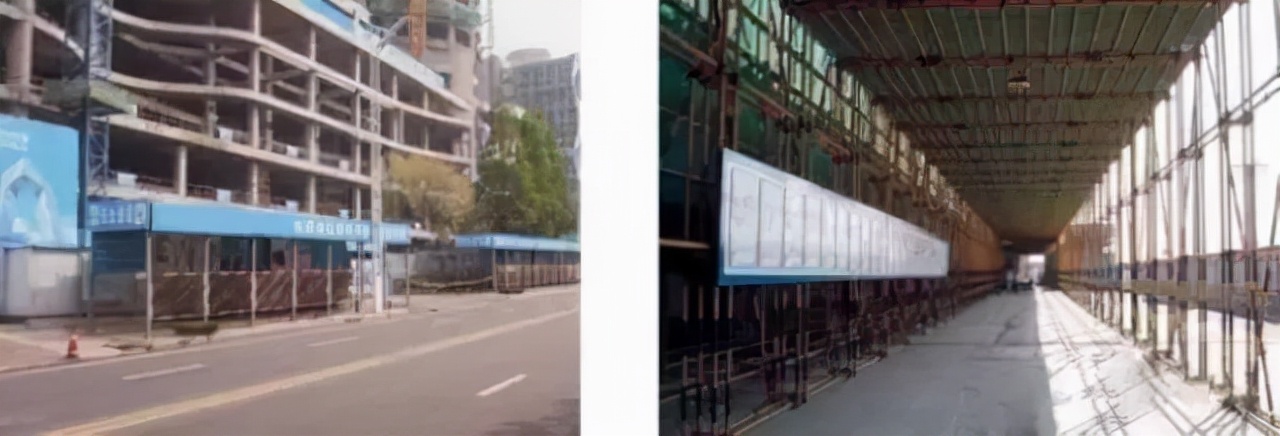

12.4 安全通道防护棚

1. 建筑物的出入口必须设置安全通道防护棚，具备防砸、防雨、抗冲击功能。
2. 在吊装影响范围和建筑物坠落半径以内的通道、材料加工区、物料提升机进料口、外用电梯地面进料口及其他需要防止高空坠物的区域，必须设置防止穿透的双层 防护棚， 双层防护棚（间距600mm ），必须满铺能承受＞10KPa 的均布静荷载的 材料( 50mm 厚木板 或符合规定的其他材料)。
3. 安全通道棚 正立面 应设置 安全标语 及 警示标志牌 。
4. 安全通道内应设安全教育文化墙或安全教育宣传漫画， 高度1- 2米 ，采用户外喷绘。

1. 安全通道棚 立杆高出顶棚 不宜小于 700mm ，在顶棚超高部分两侧张挂密目安全网， 安全网 设置 在立杆内侧 。
2. 安全通道两侧采用密目安全网封闭。
3. 车行安全通道 ，宽×高宜 大于4000mm × 4000mm 。
4. 人行安全通道 ，宽×高宜 大于3500mm × 4000mm 。

1. 悬挑架

13.1 基本规定

1. 悬挑脚手架搭设前，必须编制专项施工方案，方案必须包含悬挑梁平面定位布置图。分段搭设高度 不宜超过20m ，超过20m应组织专家进行方案论证。

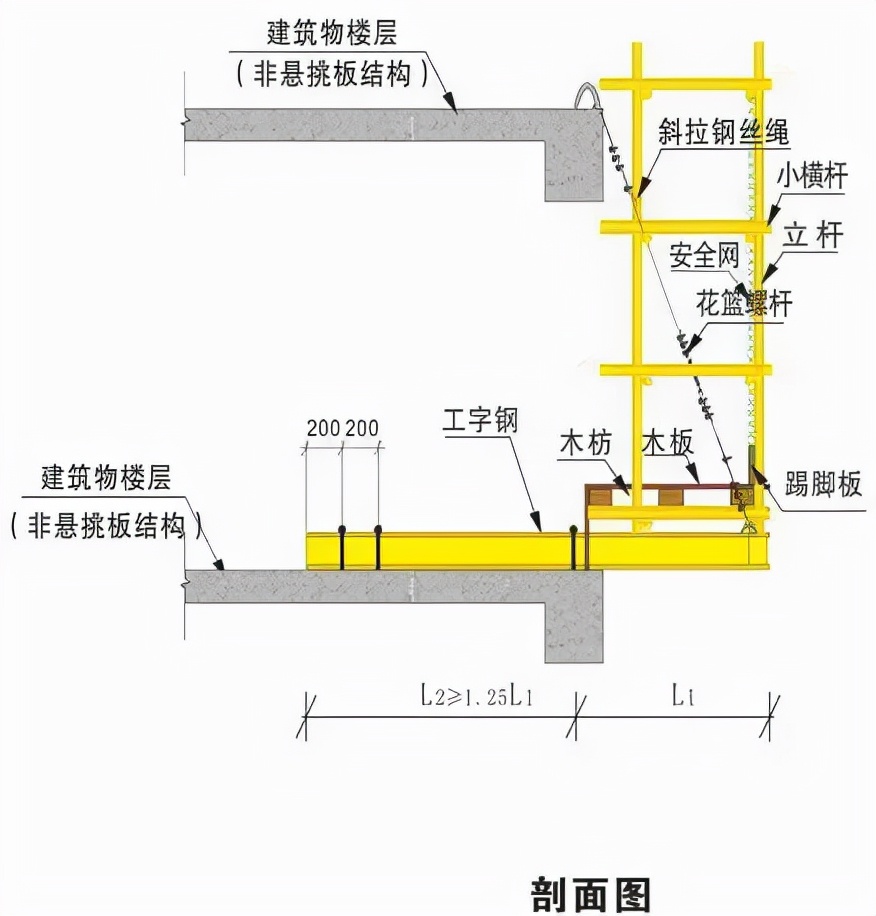

2. 悬挑脚手架的悬挑梁必须选用 不小于16号的工字钢 ，悬挑梁的锚固端长度应不小于悬挑端长度的 1.25倍 ，悬挑长度不应过长。
3. 悬挑梁锚环端应设置两道锚环( 间距20cm )， 锚环直径16mm 以上。每道钢梁端部设置 φ14mm以上斜拉钢丝绳 ， 上端吊环使用φ20mm圆钢 预埋。
4. 工字钢、锚固螺杆、斜拉钢丝绳具体规格、型号除满足上述要求外还应依据方案及计算书最终确定。

1. 脚手架底部 应按规范要求 沿纵横方向设置扫地杆 ， 悬挑梁上表面 应 加焊短钢筋 以固定立杆，在横杆上方沿脚手架长度方向铺设 木枋 ，并满铺模板进行防护。

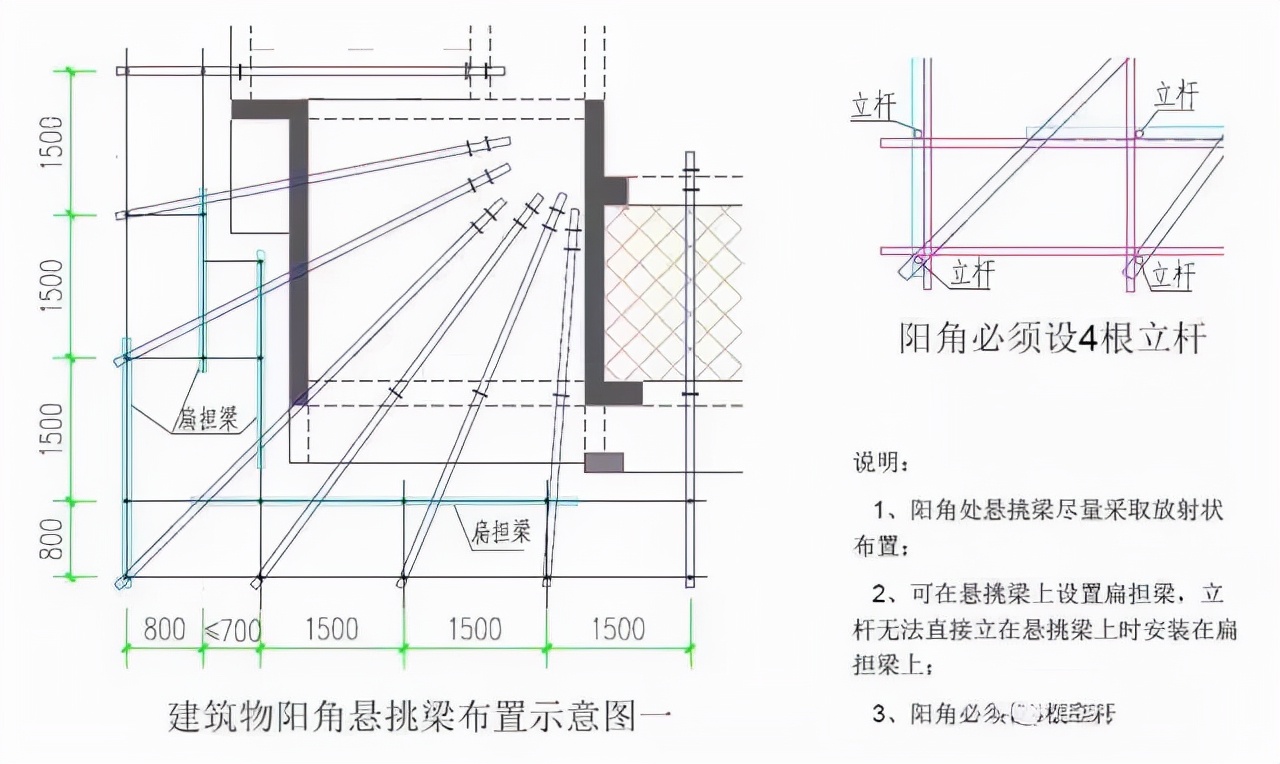

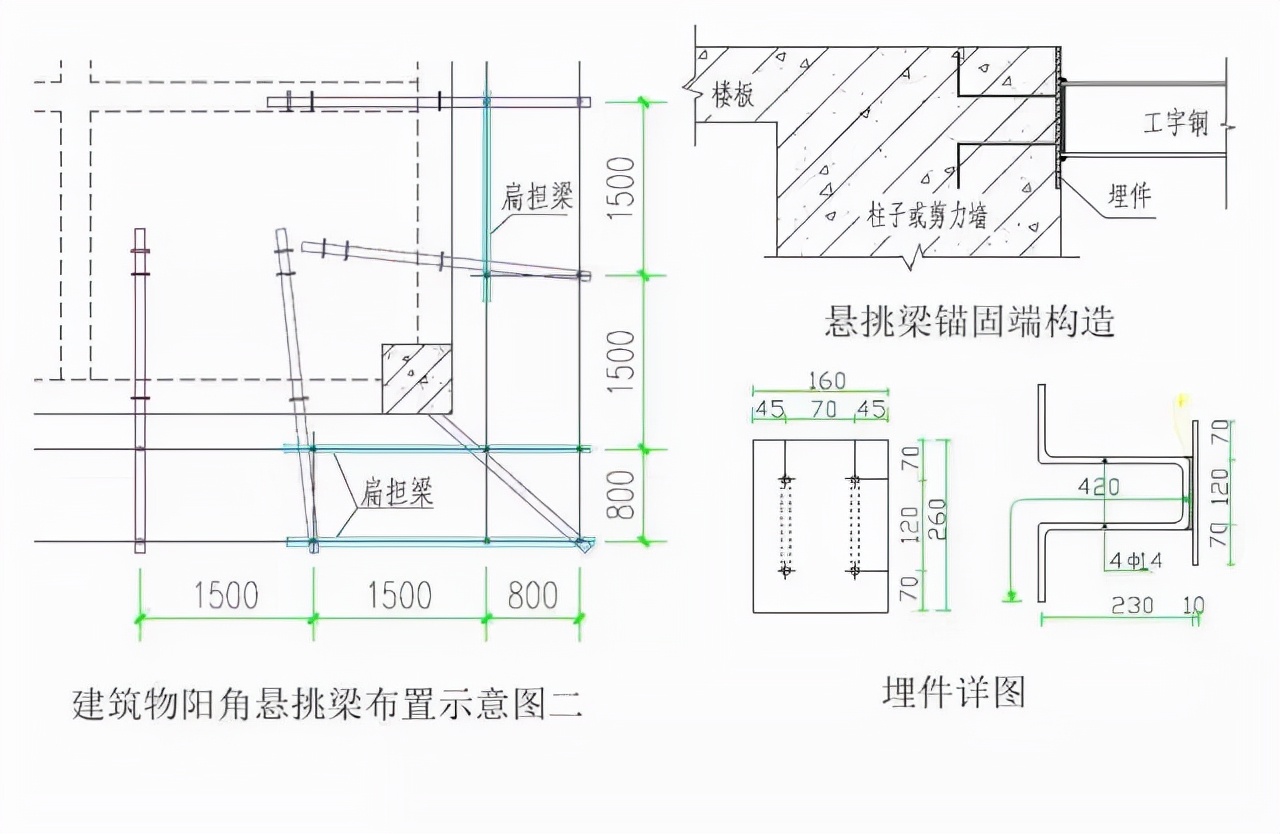

2. 悬挑架所有外架立杆 均 必须坐在型钢梁上 ，阳角处悬挑梁宜按扇形(放射状)布置，转角附近立杆无法直接安装在悬挑型钢梁上时，应在悬挑梁上沿外架纵向铺设辅助型钢连梁(扁担梁)，将外架立杆安装于辅助型钢梁上， 不得存在吊脚杆(下部悬空) 。
3. 外立面沿整个面搭设连续剪刀撑。
4. 悬挑架连墙件 应 按两步(每层)两跨设置 。

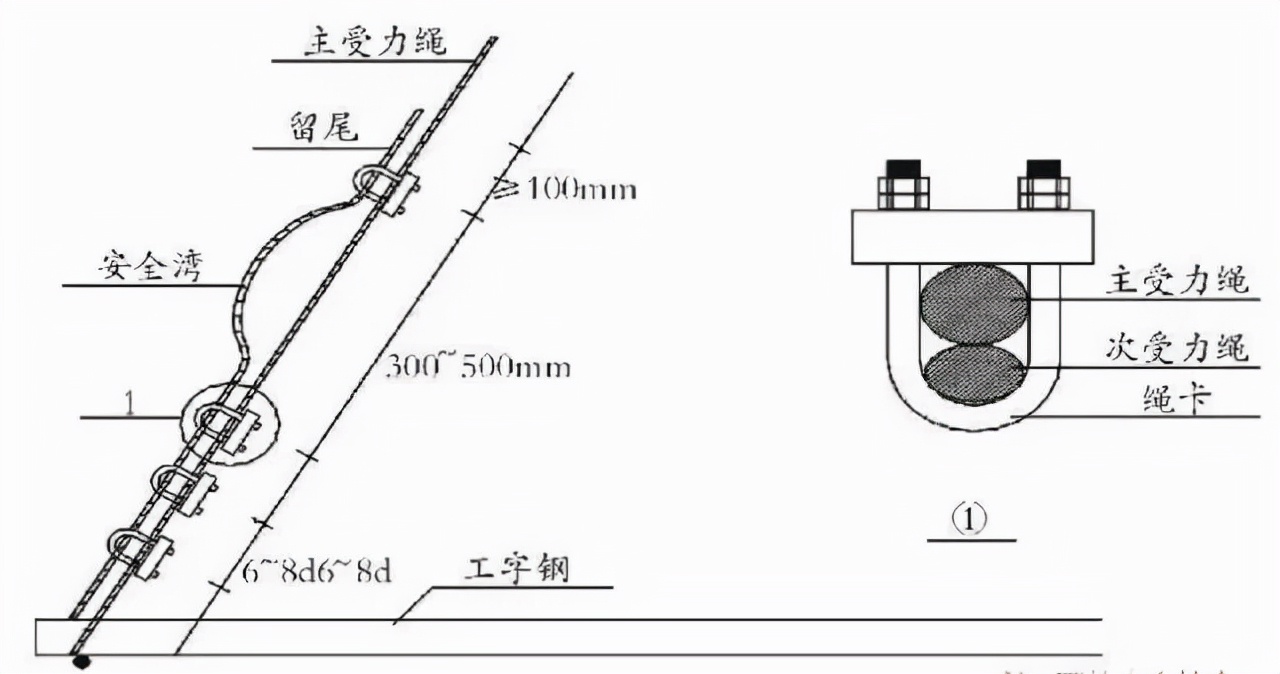

【钢丝绳固定方式】

13.2 型钢梁的固定

1. 型钢梁的固定：型钢梁与主体混凝土结构的固定可采用 预埋螺栓固定 、 钢筋拉环锚固 ， 不得采用扣件连接 。

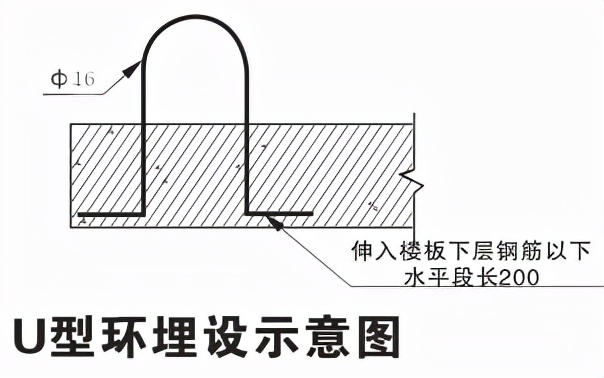

2. 当采用钢筋拉环锚固时， 拉环 应 锚入楼板30d ，并压在楼板下层钢筋下面，如不能保证钢筋的混凝土保护层厚度，也可以将拉环压在楼板下层钢筋上面，同时在 拉环上部两侧 各附加 两根直径14-16mm的钢筋 ，并与楼板钢筋绑扎牢固，以确保拉环不会从混凝土楼板中拔出（钢筋拉环禁止采用螺纹钢）。
3. 锚环在混凝土浇筑前进行预埋，螺杆丝扣用胶带进行保护， 锚环 处 板厚小于120mm 时 锚脚 处 附加2Φ12，1m长钢筋 。

【预埋环一】

【预埋环二】

13.3 悬挑架的防护

1. 挑架外侧必须采用合格的密目式安全网封闭围护，安全网用不小于18#铅丝张挂严密，且应将安全网挂在挑架立杆里侧，不得将安全网围在各杆件外侧。
2. 挑架与建筑物 间距大于20cm时 ，应铺设 站人片 。除挑架外侧 1.2m高 防护栏杆和 180mm高 踢脚杆外，挑架里侧遇到临边时（如大开间窗、门洞等）时，也应进行相应的防护。

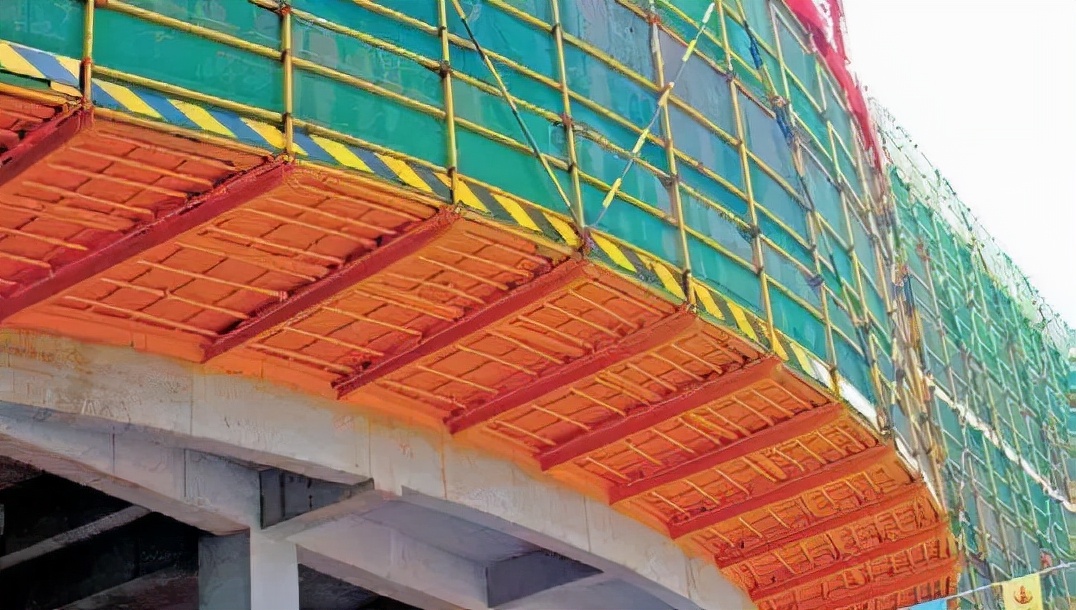

3. 悬挑式外脚手架 底部(悬挑梁处 )采用 硬质防护（模板） 封闭严密硬质防护（模板）底面应涂 黄黑相间油漆 。
4. 挑架作业层和底层应采用合格安全网或采取其他措施进行分段封闭式防护。

【悬挑防护示意图】

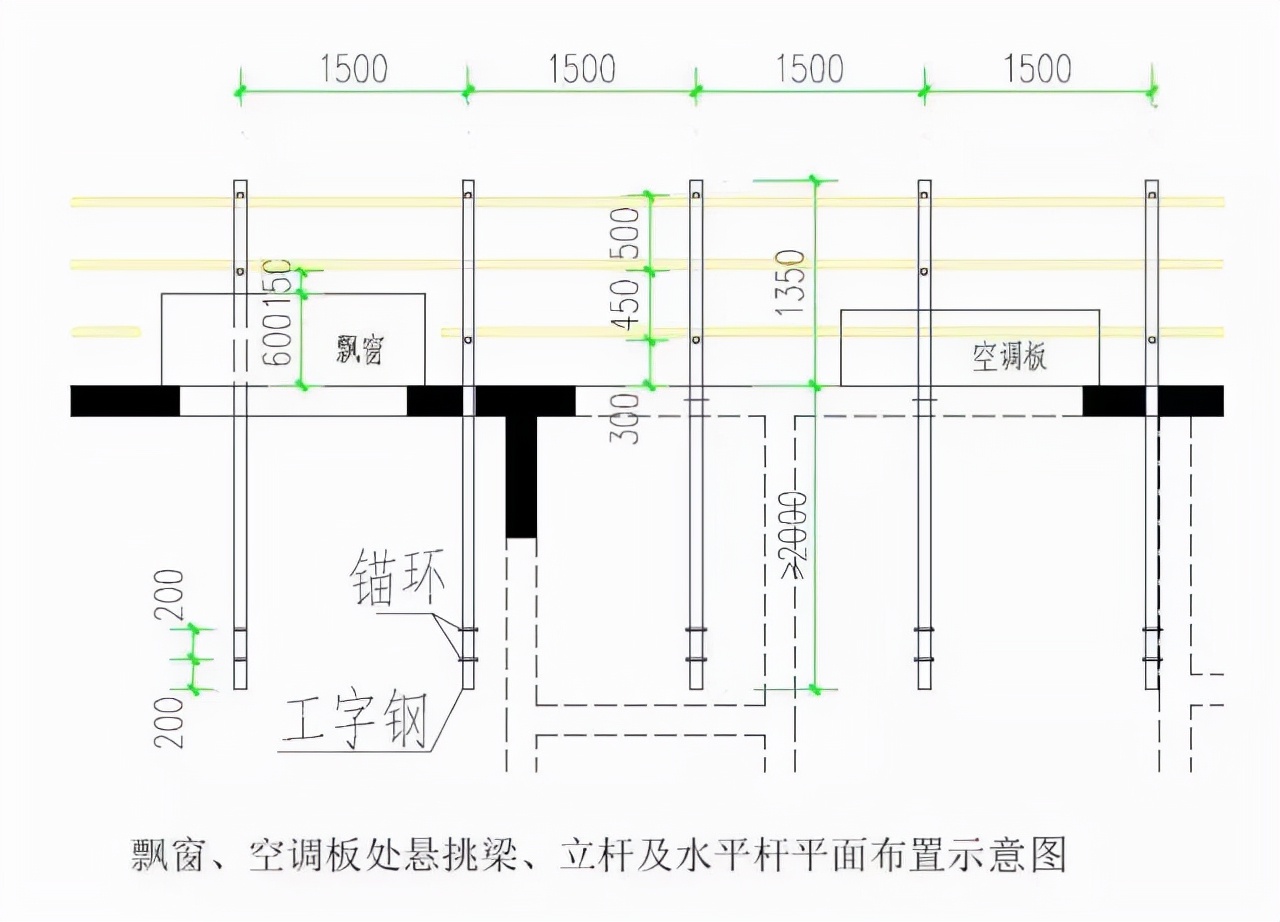

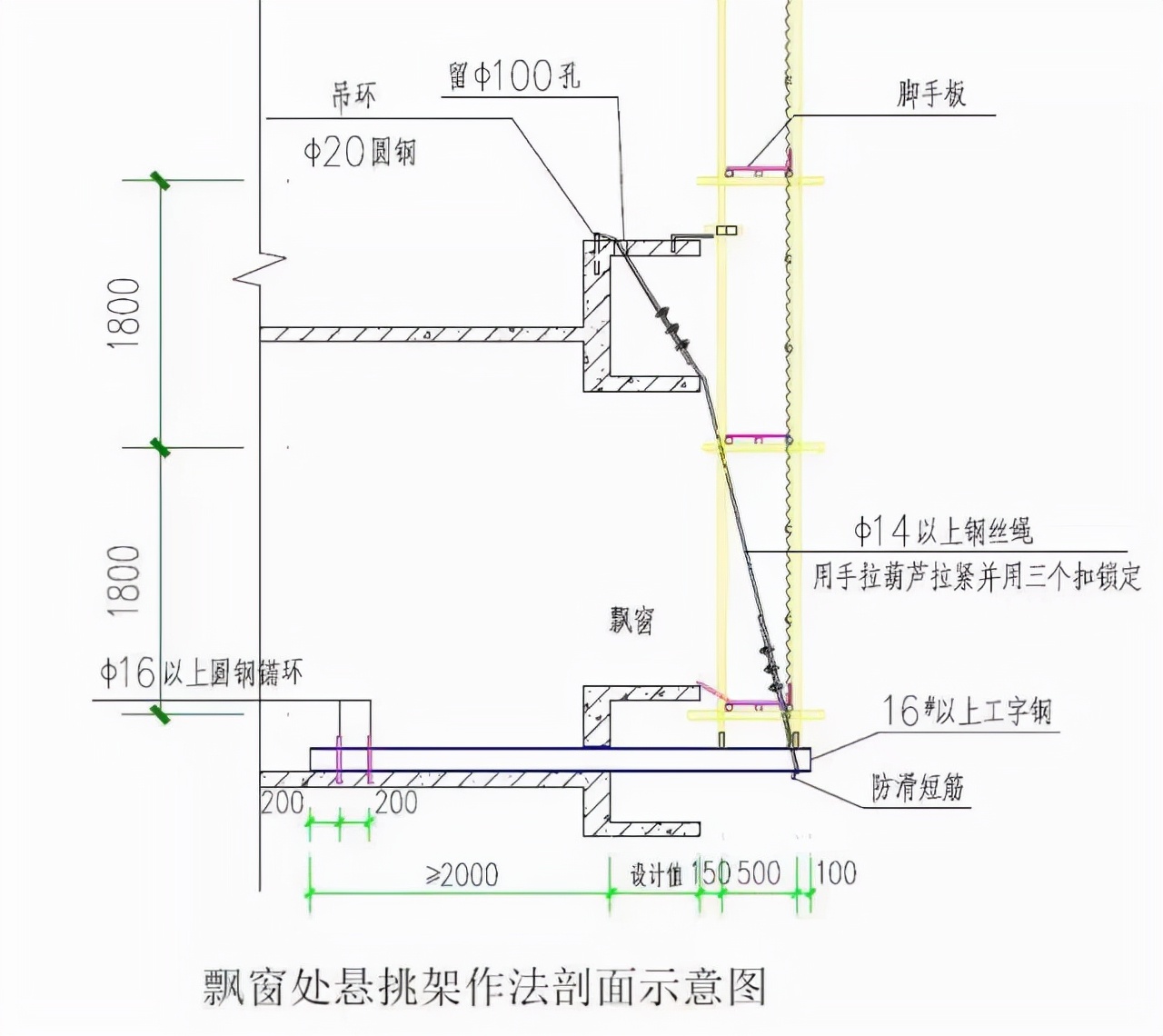

13.4 悬挑架的特殊部位做法

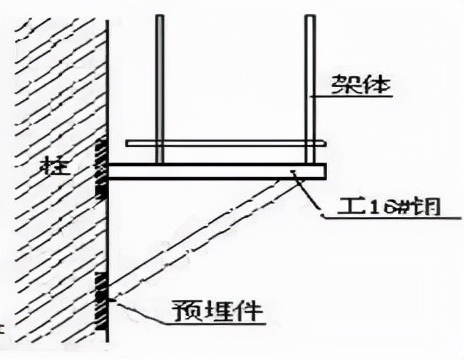

【三角挑架立面图】

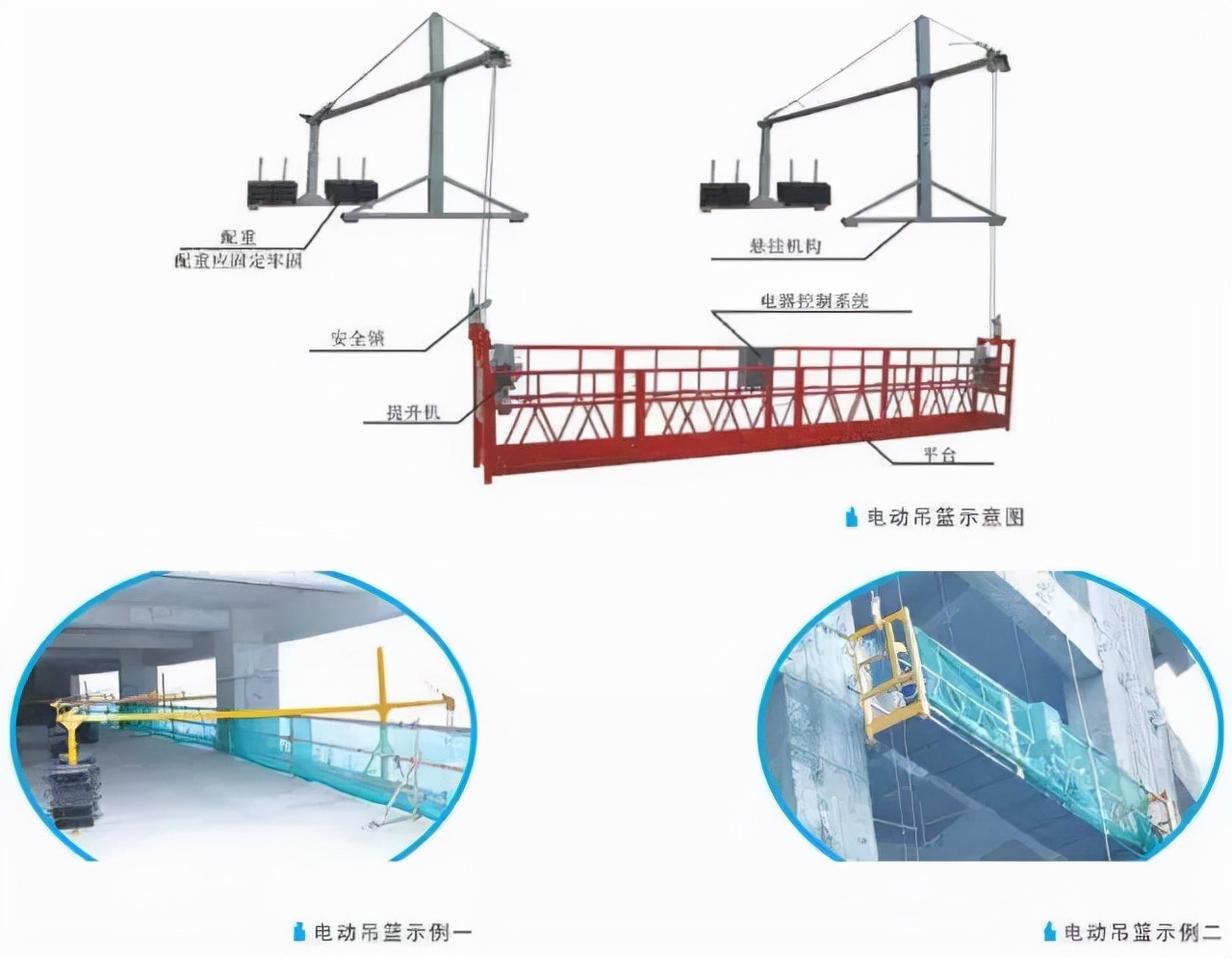

1. 吊篮脚手架

1. 吊篮脚手架采用厂家生产的定型产品，应有设计标准书、产品合格证及安装、使用、维护说明书等资料。
2. 吊篮应设置 上行程限位装置 。
3. 吊篮的 每个吊点 应 设置2 根钢丝绳 ，安全钢丝绳应装有 安全锁 或相同作业的 独立安全装置 。在正常运行时，安全钢丝绳应顺利通过安全锁或相同作用的独立安全装置，安全绳应在有效标定期内使用， 标定期不得大于一年 。
4. 在正常工作状态下，吊篮悬挂机构的 抗倾覆力矩 与 倾覆力矩 的 比值不得小于2 。
5. 挑梁铆固 要牢靠，上面配重要符合设计要求，要按设计或施工方案安装吊篮，升降设施要灵敏牢靠，并有自动保险装置。吊篮第一次组装后经载荷试验合格后，方可投入使用。

1. 卸料平台

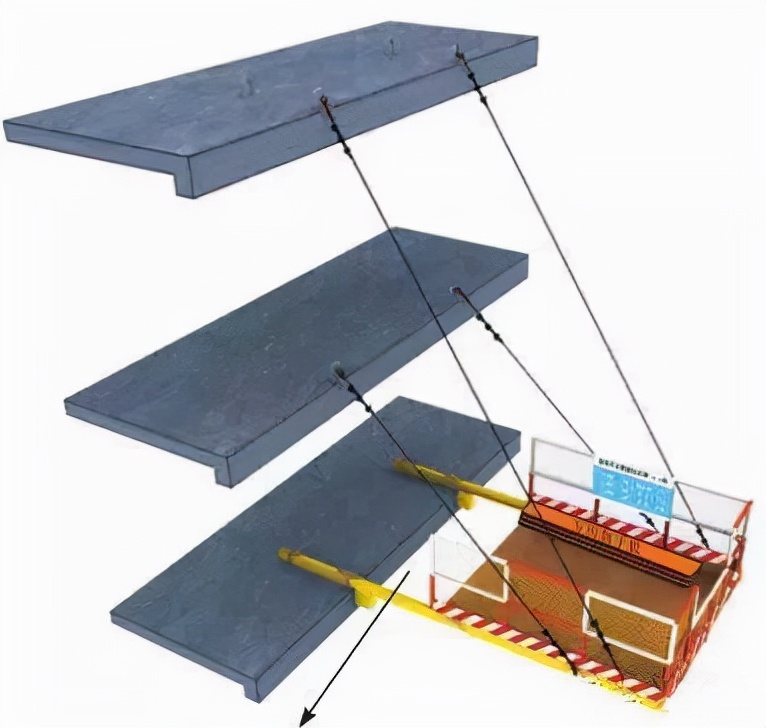

15.1 悬挑式卸料平台

1. 悬挑钢平台须经设计计算方可制作，须编制专项方案并按专项方案制作、安装使用。
2. 悬挑卸料平台额定载重量 一般不得超过1t ，有效载料面积一般 不宜小于7㎡ 或者 超过9㎡ 。
3. 卸料平台应采用 型钢焊接 成 主框架 ， 主挑梁 型号 不得小于18号槽钢(或16#工字钢) ，锚固端预埋 ø20 U型环 ， 不宜埋设在结构悬挑部位 。

4、 钢丝绳直径 应根据计算确定 且不小于ø21.5 ，平台两边各设前后两道独 立斜拉钢丝绳 ，分别拉接在 4个拉结点上 ，斜拉钢丝绳与平台间 夹角应大于45° ，绳卡数量、间距按照规范设置。

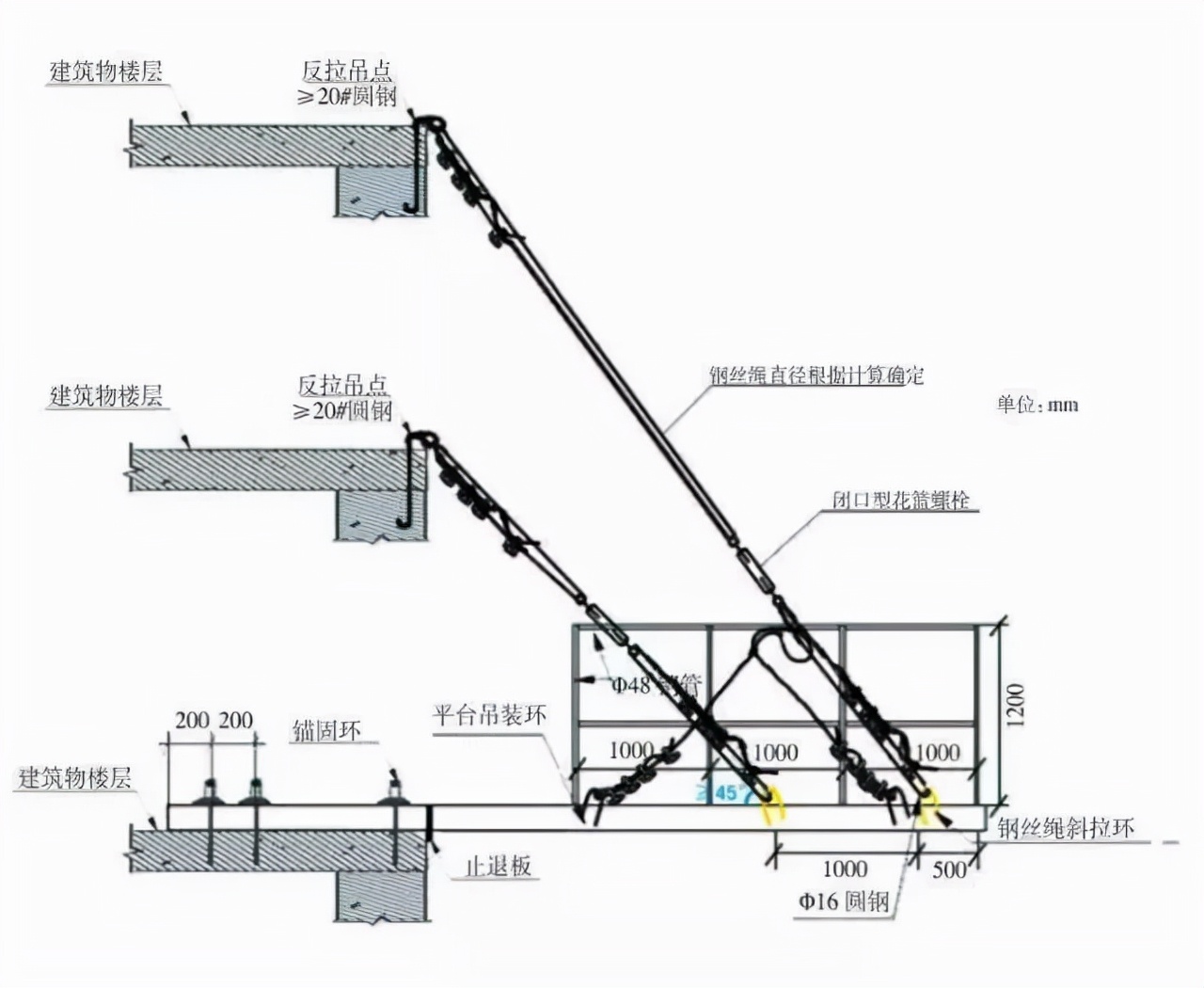

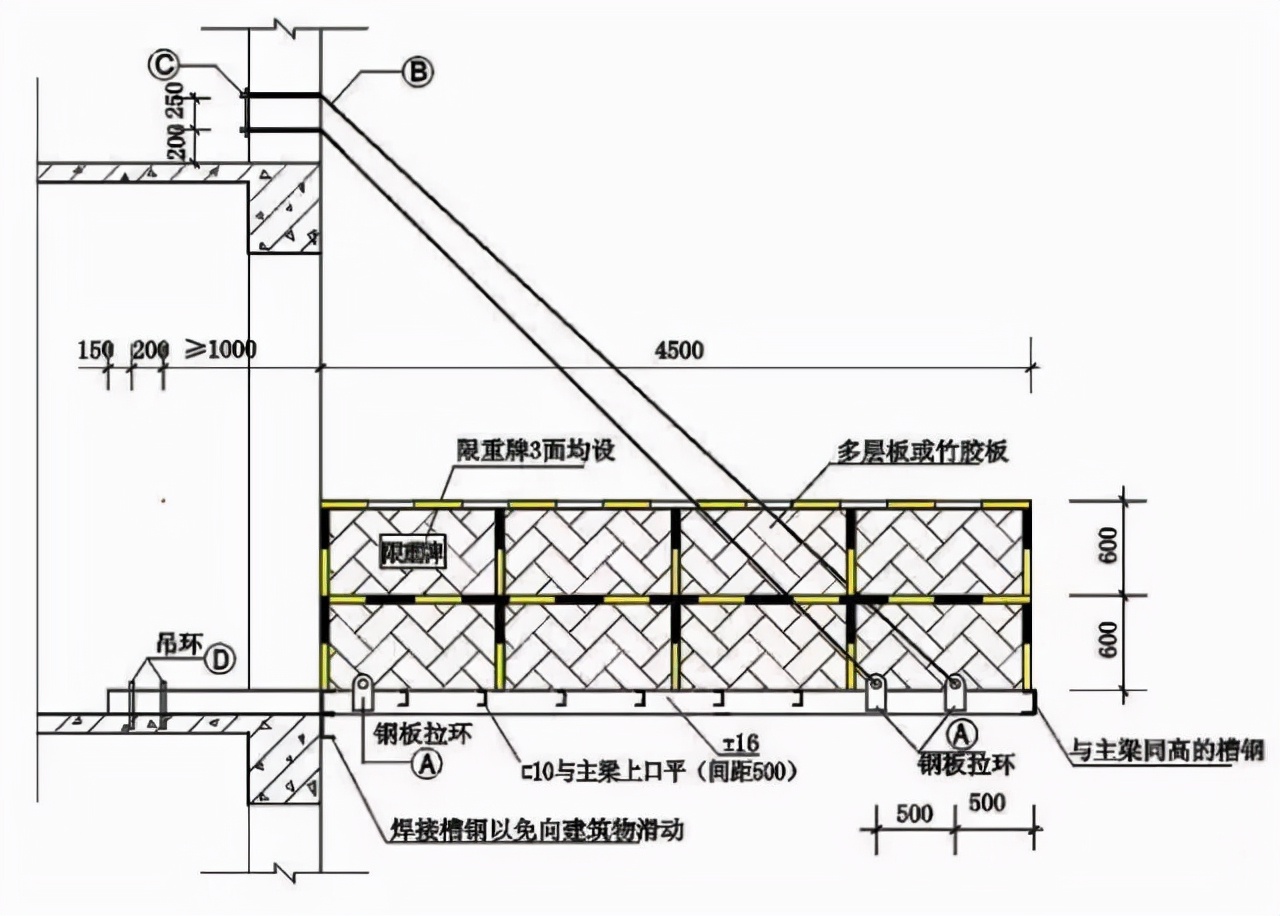

【悬挑平台侧立面示意图一】

【悬挑平台侧立面示意图二】

1. 卸料平台应独立设置，平台的搁支点和上部拉结点，必须牢固固定于建筑结构上，严禁设置在脚手架等施工设施上。
2. 卸料平台底部 应用 花纹钢板焊接 固定，与外架之间的间隙也应封闭良好。（或平台上满铺 厚度不小于5cm的木板 或 模板 ，且必须固定牢固）平台两侧及前方用模板竖向封闭，防止杂物坠落。
3. 卸料平台两侧面设置固定的防护栏杆，其立杆与主挑梁焊接固定。 防护栏杆高度不低于1.5m ，下设 180mm高挡脚板 ，平台两侧及前方应采用硬质材料封闭。
4. 防护栏杆 表面刷 黄黑相间 油漆， 踢脚板 刷 红白 警示漆， 间距300-400mm 。

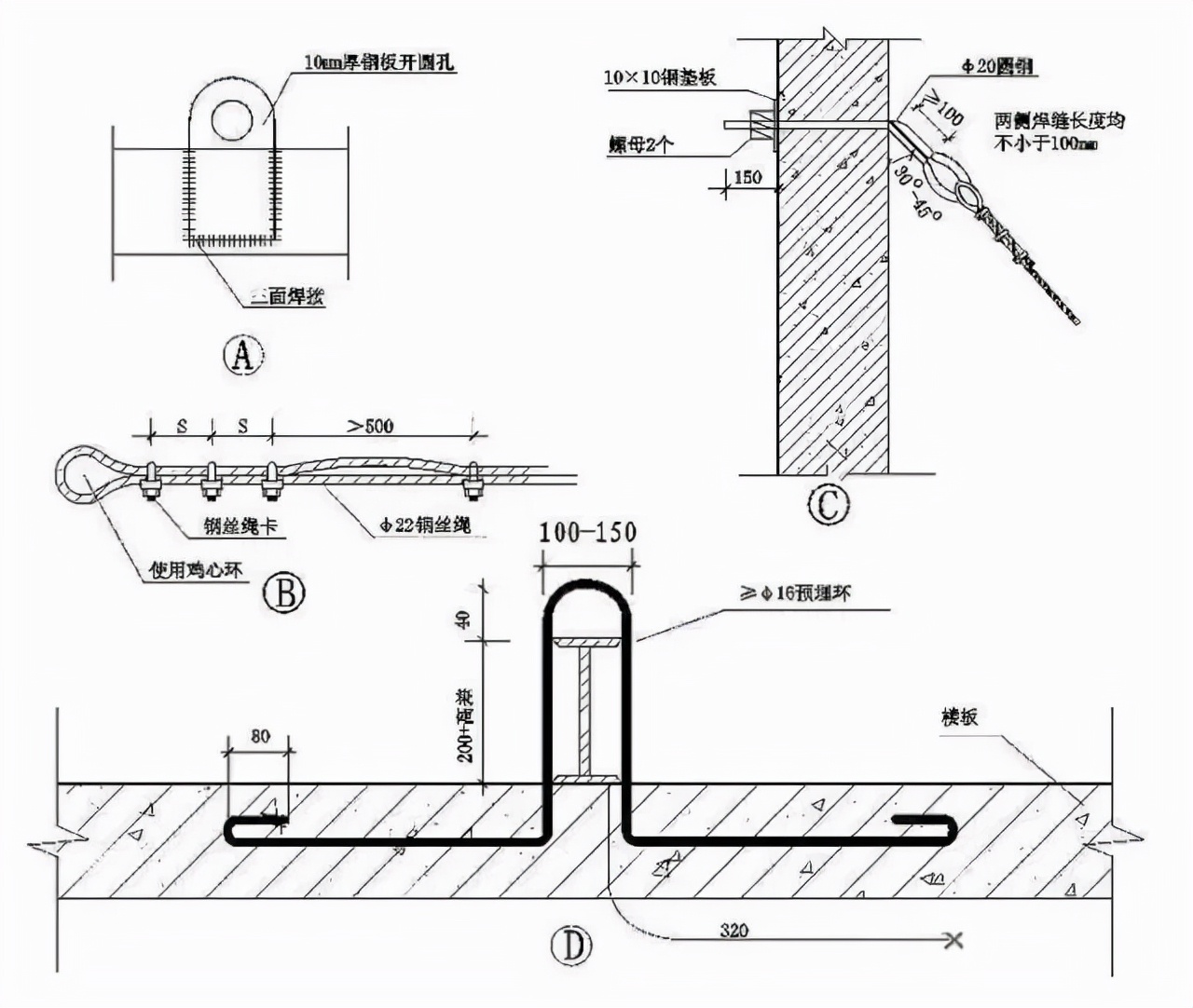

【节点详图】

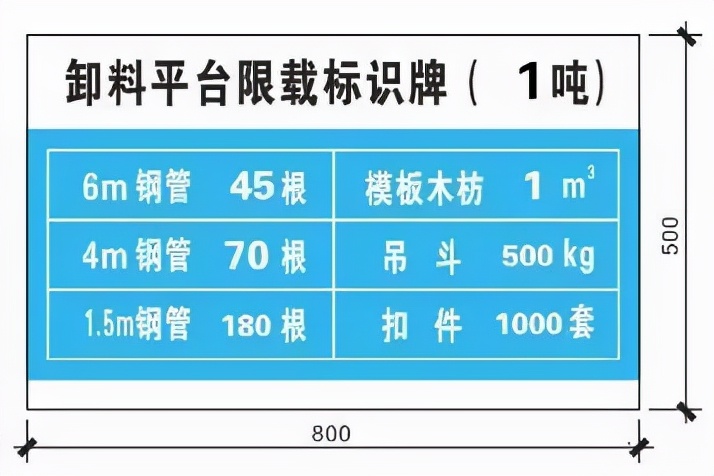

1. 卸料平台应挂设 限载标志牌 ，严禁超载。平台前段可设置 长度不小于1m的外挑部分 ，并挂设 安全兜网 ，以转运较长钢管。
2. 卸料平台每次安装后均应进行验收，并作好记录。验收合格后挂 验收合格牌 ，并悬挂限载标志牌。

此处为脚手架空档，使用时应张挂安全平网，并于平网上部铺设专用防滑脚手板，随楼层周转使用。

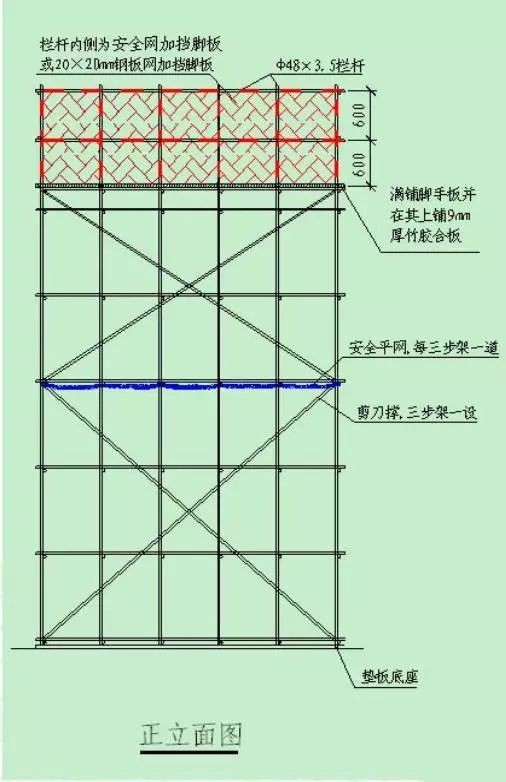

15.2 落地式卸料平台

1. 落地式卸料平台基础应事先进行夯实或硬化处理满足承载力要求，立杆底部应设置木垫板或钢底座，并加设纵横向扫地杆， 平台沿圈 应 满设剪刀撑 。
2. 落地式卸料平台搭设 高度不应大于20m 。
3. 钢管扣件落地式卸料平台的立杆间距、步距及搭设高度要求通过计算来确定，符合脚手架规范要求，严禁与与外架和模板支撑架连接。
4. 临边设防护栏杆，挂设安全警示、限载标志牌。平台板铺设严密，不留空隙。
5. 落地式卸料平台每次安装后均应进行验收，并作好记录。

【落地式卸料平台示意图】

1. 脚手架施工

16.1 搭设

1. 脚手架 立杆 搭设高度应 超出作业层1.2m 。
2. 脚手架立杆顶端栏杆应 高出女儿墙上端1m ， 高出檐口上端1.5m 。
3. 单排脚手架 搭设 高度不超过 24m ； 双排脚手架 搭设高度 不宜超过50m ，高度超过50m的双排脚手架，应采用 *管双**立杆搭设 或 分段卸荷 等措施。
4. 悬挑脚手架 每段搭设高度不大于20m 。
5. 脚手架开始搭设立杆时，应 每隔6跨 设置 一根抛撑 ，直至 连墙件安装稳定后 ，方可根据情况拆除。
6. 脚手架须配合施工进度搭设， 一次搭设高度 不应超过 相邻连墙件以上两步 。如果超过相邻连墙件以上两步，无法设置连墙件时，应采取 撑拉固定等措施 与建筑结构拉结。

16.2 脚手架拆除

1. 脚手架拆除施工过程中应划分作业区，周围设围栏和警戒标志，设专人指挥。禁止非脚手架作业人员进入安全警戒区域，如安全员或警戒员中途离场，不得施工。
2. 脚手架拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差大于两步时，应增设连墙件加固。
3. 所有拆下的杆件和配件，必须随拆随用绳子*绑捆**好往下放，或用垂直运输机械往下吊运，严禁随手往下抛掷。运下来的杆件应随时码放整齐。

1. 脚手架检查与验收

1. 外脚手架、工具式脚手架、卸料平台等由总监工程师、项目经理组织，方案编制人、技术负责人、安全员、搭设班组参加验收。验收合格后，并挂验收合格牌（搭设部位、搭设人、验收人、验收日期、验收合格标示），方可使用。
2. 脚手架挂牌 实行两种颜色。 蓝色 表示脚手架 已经过检查 且 符合设计要求 ，可以使用。 红色 表示脚手架 未搭设完成 或 不合格 ，不得使用；另外，在特殊情况下，如天气原因等，禁止攀爬，也使用该牌。

1. 脚手架管理要求

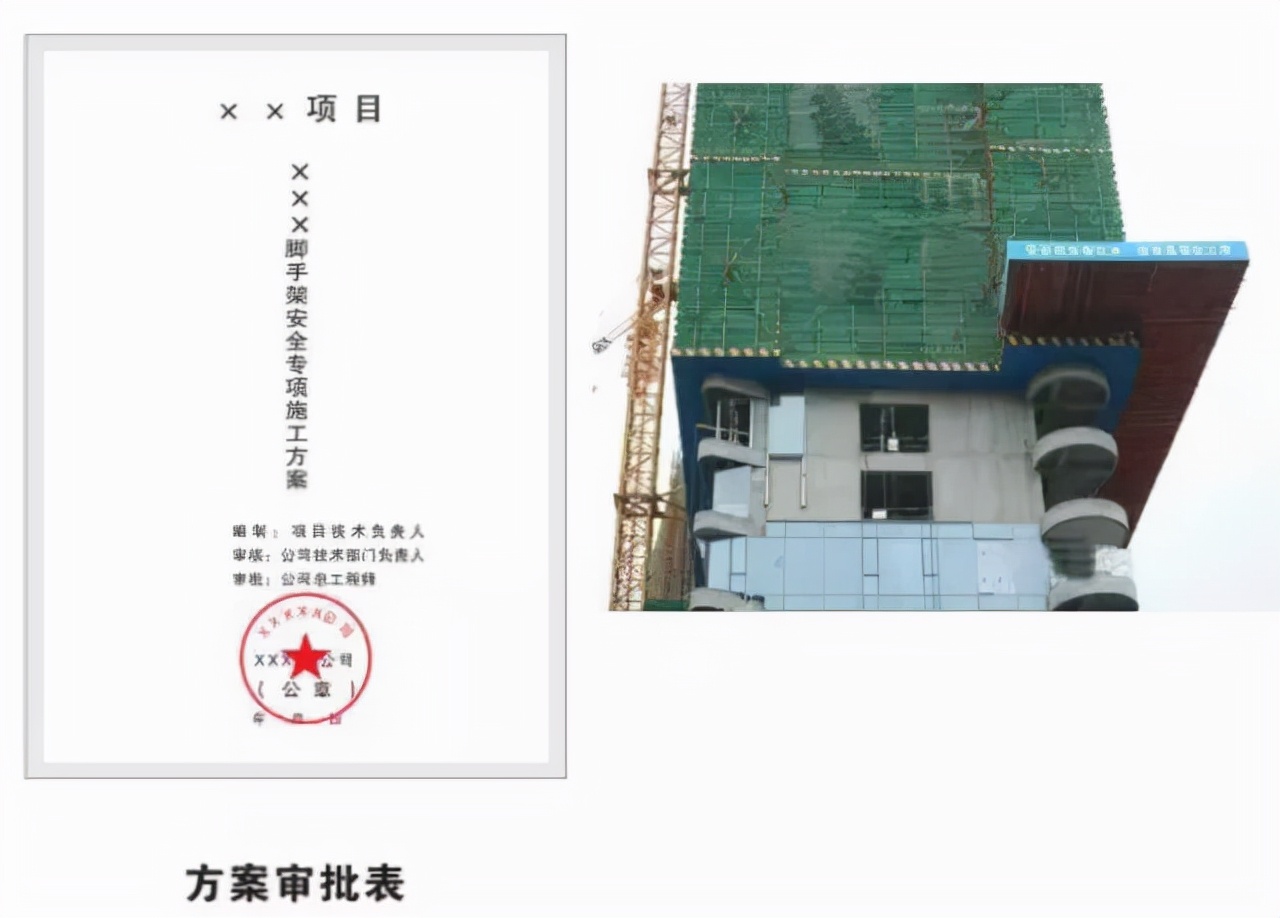

1. 架体搭设前，项目应编制专项施工方案并报上级审批。项目总工程师应组织方案交底并做好交底记录，现场作业人员应严格按方案执行。
2. 从事建筑现场钢管脚手架搭设的分包单位，必须具备建设行政主管部门颁发的 《脚手架作业分包企业资质》 和 《安全生产许可证》 ，严禁超越资质许可范围承接业务或进行资质转借、挂靠等违法行为。
3. 脚手架安装与拆除人员必须是经考核合格的专业 架子工 。架子工应 持证上岗 。
4. 搭设脚手架人员必须戴 安全帽、 系 安全带 、穿 防滑鞋 。
5. 严格控制施工荷载，脚手板不得集中堆料， 结构阶段 施工荷载 不大于3KN/㎡ ， 装修阶段 施工荷载 不大于2KN/㎡ 。

1. 脚手架使用期间，严禁拆除主节点处的纵、横向水平杆，纵、横向扫地杆，连墙件。
2. 严禁使用脚手架作为起吊重物的承力点 。严禁将缆风绳、泵送混凝土输送管、电缆等设施、设备固定在施工用脚手架上。
3. 当有 六级以上强风、浓雾、雨或雪天气 时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。
4. 因施工需要临时拆除安全网时，作业完成后应及时恢复，并经检查后方可使用。
