结晶器是连铸机的心脏，其振动偏差直接危及连铸过程的生产安全，其振动精度也往往与铸坯表面裂纹等缺陷息息相关。
国内外常见板坯连铸结晶器振动形式有：
①机械式振动；
②双液压缸式振动；
③伺服电动缸振动。

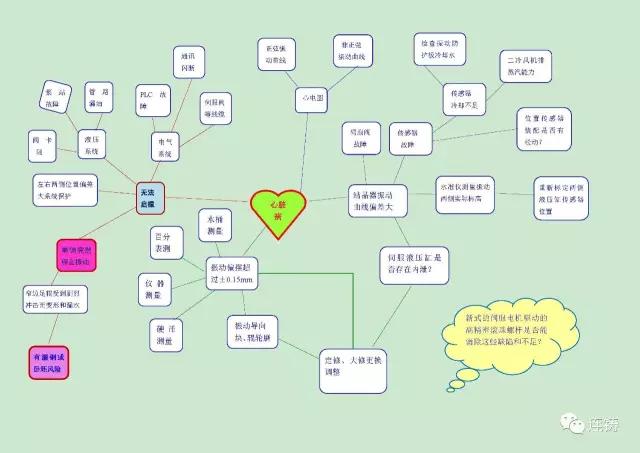

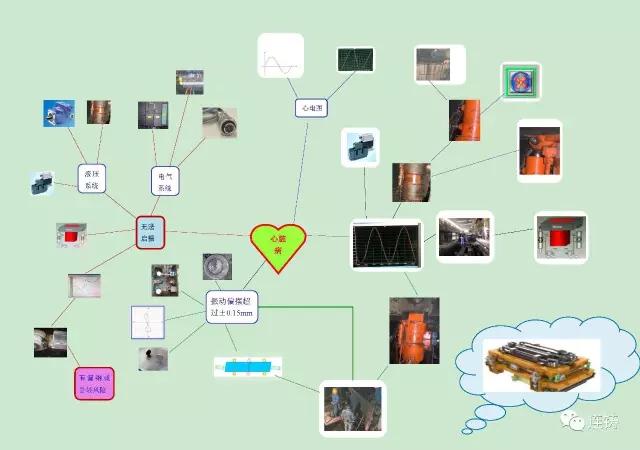

其中，机械式振动技术正在淘汰，伺服电动缸技术方兴未艾。而双液压缸振动又分板簧式导向和辊轮式导向两种，本文以辊轮式导向双伺服液压缸振动装置为例，总结和分析常见故障，绘制思维导图，敬请国内同行借鉴参考，同时给予批评指正。
板坯连铸结晶器振动装置常见故障有：
①振动偏摆；
②左右两侧振动曲线偏差大；
③无法启振。
板坯连铸结晶器振动精度的基本标准有：
①结晶器振动偏摆X,Y方向精度应当≯±0.15mm；
②结晶器左右两侧振动Z方向位移偏差精度≯振幅的3%，如果振幅±3mm，那么Z向偏差≯±0.09mm。X向是连铸方向，Y向是铸坯的宽度方向，Z是垂直方向。以上标准是综合国内外文献所取的最高标准。
结晶器振动精度的检测：
①水桶测量，取一个小水桶放置在结晶器固定面，半桶水的水面上撒一些保护渣等粉尘，结晶器按照正常工作频率振动，如果水面呈一个同心圆平静地波动，则说明结晶器振动精度满足要求，如果同时有两个圆心两个甚至三个同心圆在干涉波动，那么振动偏差已经超出标准范围；
②百分表测量，在中间包壁上焊接一个牢固的槽钢，开中包车至结晶器位置，装上磁力座百分表，并且适当升降中间包车至合适位置，百分表针垂直固定侧铜板、窄边铜板面，结晶器按照正常工作频率振动，百分表读数能直观地测出偏摆值，上图所示的百分表是对振动装置的活动框架进行测量，对活动框架测量不及对铜板表面测量的更加精确；
③用仪器测量，钢铁研究总院结晶器测振仪是我用过最为直观全面精确的测振仪，振动轨迹，速度曲线、位移曲线是否是标准的正弦非正弦曲线，一目了然。当然，国内其他测振仪也都能反映出曲线的偏差；
④硬币测量，用1元和5角硬币立着放在平坦无风的固定面，随结晶器一起振动，5分钟不倒，对应X,Y,Z偏摆精度相应是≤±0.01mm和±0.005mm，硬币测量仅仅针对新安装或大修后的振动装置高精度测量。
