康明斯 ECOFIT:
1、在每一次打开点火开关后,当计量泵收到ECU发送来的第一个建压命令,计量泵将把尿素液的压力提高至560~570Kpa
2、在之后的正常运转中,尿素液的压力将保持到500Kpa
3、在计量阶段,喷嘴及喷射管路没有泄露的情况下,空气压力被控制在400KPa左右。
博士尿素系统喷射的条件:
1.排温超过180--200°C
1.没有现行的与SCR系统相关的故障代码
2. 尿素建压压力保持在9公斤(900Kap),《6.5尿素泵要求5公斤压力》喷嘴电磁阀开闭正常
3.尿素罐液位高于6%
4.尿素罐内尿素液温度高于_3°
5.FCU根据发动机工作和环境条件计算NOx值。FCU利用该值确定需要的尿素液喷射速率

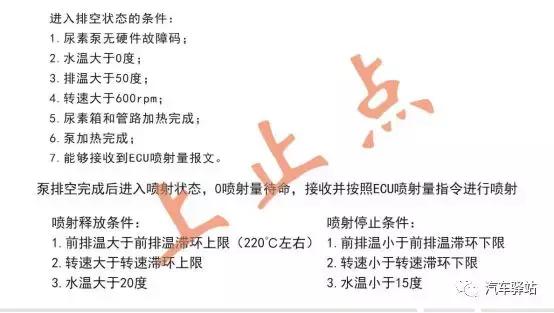

凯德斯后处理工作条件:
天纳克ScR系统的工作过程:
待机状态:钥匙ON即进入待机状态。当发动机启动后,如果环境温度和尿素箱温度低于零下5℃C,系统会进行一短时间解冻加热。解冻完成后系统进入建压状态
建压状态:由于天纳克系统喷嘴是尿素循环冷却的,所以除了处于解冻过程外,发动机启动后系统会立即建立2bar(200kpa)压力。当后处理温度达到200℃c以上时(前后排温传感器平均值),尿素泵建立55bar(550kpa)压力进行尿素喷射,当后处理温度低于200℃时,系统会再次回到2bar(200kpa)。
冷却状态:当发动机熄火后钥匙OFF,后处理进入冷却状态,这时尿素液力系统会维持2ba压力段时间,目的是减小废气残余温度对喷嘴的冲击。
清空状态:当冷却一段时间后,尿素泵将会反转将尿素管路中的尿素回流到尿素箱中。清空完成后系统会自动关机
依米泰克计量泵喷射的6个条件:
1.催化器进出口温度超过200%
2.没有SCR系统相关的现行故障码
3.尿素罐液位高于6%
4.预注成功(空气压力高于4bar,尿素压力高于3bar)
5.系统解冻成功(尿素液温度高于-7∞C)
6.满足NOx算法要求
注:第1条不同机型会有20℃左右的偏差

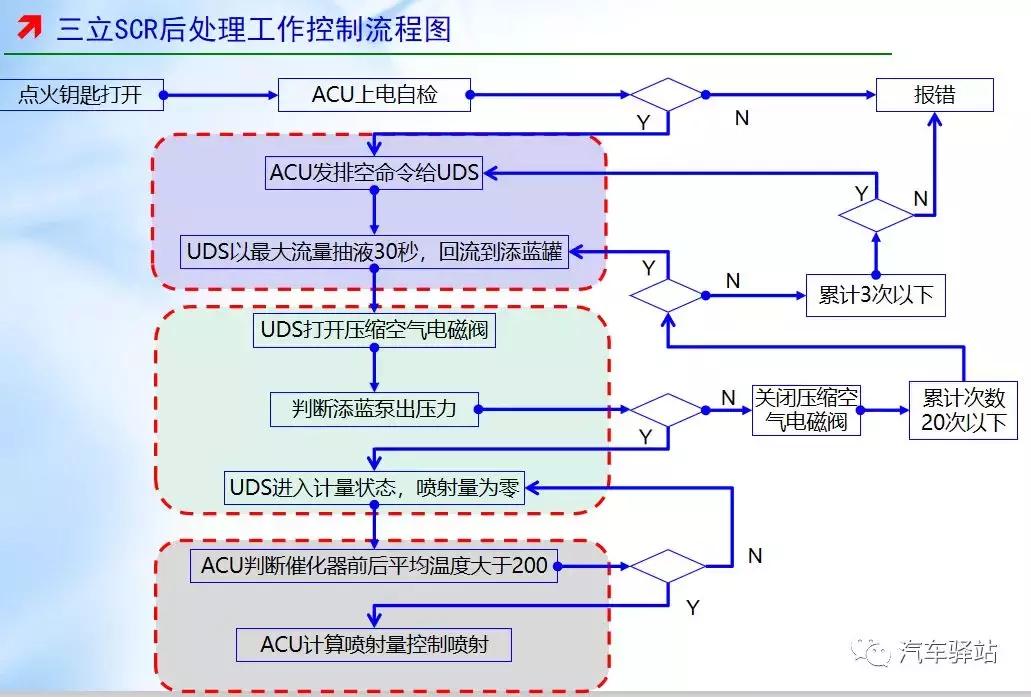

玉柴三立后处理工作流程
凯龙后处理:
打开钥匙--ECU自检
启动发动机--DCU上电--空气吹扫--到喷嘴--时间30S
预注--电机转动--尿素从回液管流出--空气阀打开关闭回液管--空气从喷嘴流出--排温达到220--喷射
关闭钥匙吹扫
2.正常工作时尿素泵和喷嘴的状态
①车辆钥匙开关打开后,仪表盘上应该有正常的尿素液位显示。
②发动机启动后,拔下尿素泵上的回液管,尿素罐及尿素泵没有上冻的情况下,尿素泵回液口有尿素溶液流岀
③直到尿素泵回液口回液停止,拔下尿素喷嘴处的喷射管,有压缩空气持续不间断地吹出。
④发动机熄火后,压缩空气持续吹扫尿素管路30秒后关闭气阀,停止吹气
重汽SCR系统:
系统在怠速状态时,即运行非喷射状态,尿素泵建压2.2公斤
系统在工作状态时,即喷射尿素状态,尿素泵建压5.5公斤
系统在倒抽状态时,尿素泵反转,建压2.2公斤
解放气驱工作过程和控制要求:
车辆启动,延时建压:车辆启动后,延迟一段时间再充气,以保证整车其他用气部件能够尽快正常工作
建压过程:进气阀持续开启,直至压力达到7.15公斤,进气阀关闭,完成建压。
喷射过程:通过进排气阀迸行压力控制,当压力低于6.85公斤,开启进气阀至压力达到715公斤后关闭进气阀,当压力大于7.5公斤时,开启排气阀至压力达到7公斤后,关闭排气阀,ECU控制尿素喷嘴按运行工况进行喷射。
清空过程:钥匙关闭后150S开启排气阀至压力达到0.1公斤,最大排时常不小于90s,可标定。
格兰富后处理喷射条件:
在排气进口和出口上都达到 230摄氏度
没有 SCR 系统相关的故障代码
添蓝罐液位高于 10％
空气压力高于 4巴，而添蓝出口压力为 3 巴
添蓝罐温度超过 -11摄氏度
根据所测的NOx值
按照玉柴氮氧化物算法进行喷射

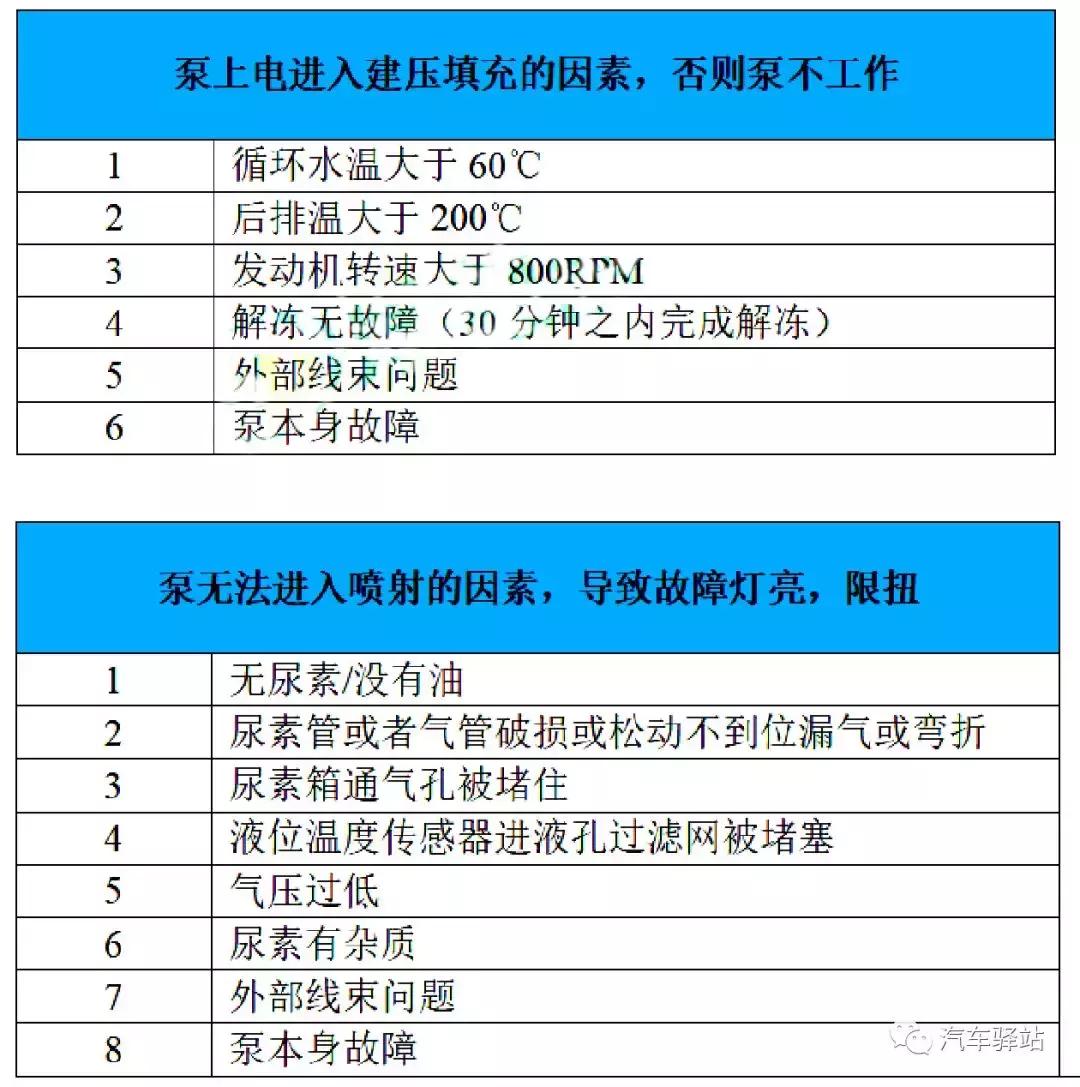

西安秦泰后处理工作条件
