打印机、复印机定影组件或加热组件介绍：
定影组件工作过程：
定影过程
定影组件分类：
1.灯管加热：传统的热定影器为灯管式加热，上辊组件主要是由固定在内层的加热灯管和外面可回转的金属上辊组成，金属上辊的外表面覆有起隔离作用的薄层（一般为氟涂层），下辊是由表面包覆着柔软橡胶层的金属辊芯组成
定影组件加热灯管
2.陶瓷片加热：陶瓷定向加热方式的上辊组件使用一条厚度不足 0.1mm 的薄膜（定影膜）代替原先的铝基上辊，它的转动也是依靠下辊对其摩擦而获得
加热片
3.电磁感应加热：电磁感应形式加热的定影器的基本构造除了加热器本身之外，与陶瓷片定向加热形式的加热组件基本一致
加热组件或定影组件主要由以下几部分构成：
1.加热辊（定影上辊）：加热辊用无缝铝合金管制成，管壁厚度在1～3mm之间，表面涂有聚四氟乙烯。以防止 定影时熔化的墨粉粘到辊上
定影上辊

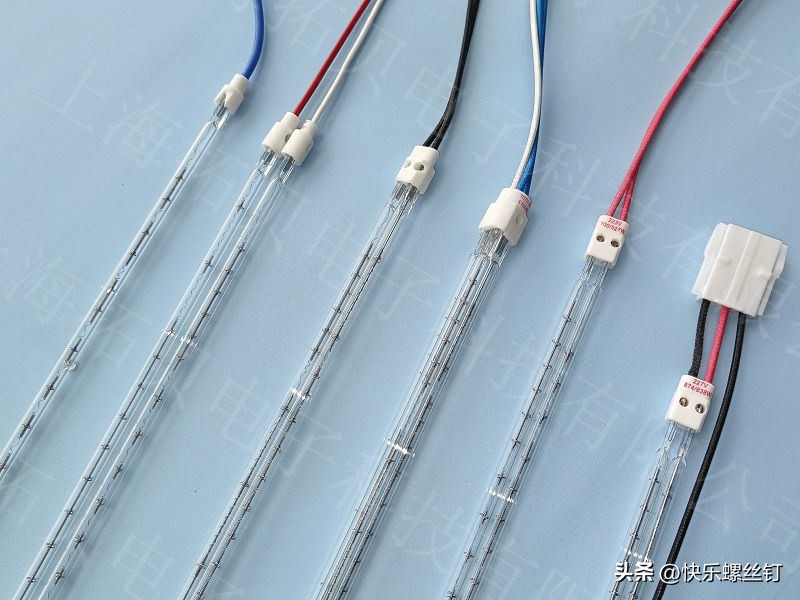

2.加热灯：加热灯是卤素灯管，功率一般为350～750W，固定在加热辊中间，不随加热辊旋转，当打印机通电后，加热灯亮，对定影辊进行预加热
加热灯管
3.压力胶辊（定影下辊）：压力胶辊又称下辊，它的作用是与加热辊共同完成对打印纸上墨粉的热压定影和传送
定影下辊
4.温度控制器(热敏电阻)：温度控制的方法大部分采用热感应方式，热敏电阻的性能是外部温度越高，热敏电阻的阻值越低
热敏电阻
5.热保护器(热敏开关)：为防止激光打印机内的温度无限制地升高，烧坏加热灯和加热辊，在加热灯电路中串联了一只热保护器(热敏开关)，与加热辊贴近
热敏开关
定影组件造成印品质量缺陷（定影不牢固或定影粘粉等异常现象）：
一般情况因定影组件和碳粉造成异常，本篇主要介绍定影组件造成原因分析：
1.定影灯管损坏或接触不良或灯管功率不够，造成无定影温度或定影温度过低
2.定影加热辊磨损，表面出现坑凹或下辊直径偏小，出现局部定影不牢
3.定影上辊和定影下辊定影压力不足，出现定影不牢
4.定影器的热敏电阻、开关和热敏电阻传感器的表面吸附灰尘结块，致使摩擦增大，测量温度不准确，出现定影不牢
5.定影下辊表面橡胶老化脱落或有划痕；或加热辊的清洁刷缺损，导致加热辊局部沾上污物
6.确保加热组件的的电路连接部位无问题
7.其他问题
