作为一个天天跟键盘打交道的程序猿，一直想拥有一个称心如意的机械键盘，但是又不想拖着长长的一根线，晚上敲代码又不想开灯，黑乎乎的看不见，背光是必不可少的，找来找去，没找到合适的产品，还是决定放手一搏，自己DIY一个无线+背光的机械键盘。
在淘宝二手区捡了一个罗技的无线键盘，然后又买了一个网吧淘汰的红轴机械键盘
没用过机械键盘，结果到货后一看，沉得要命...
既然是网吧淘汰的东西，那就是历经99999次*躏蹂**的键盘了，键帽印字模糊，各种烟灰零食残渣，以及油腻腻，黏糊糊的不明液体...还好，樱桃红轴一个不少

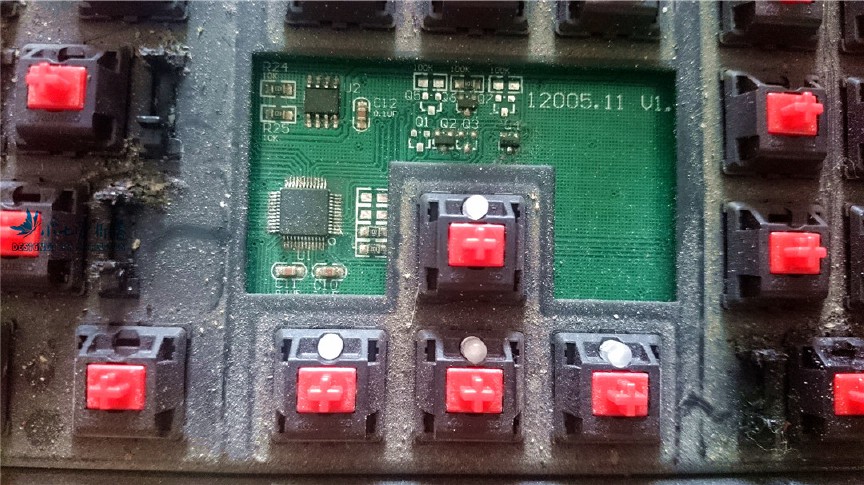

键盘上预留了灯位，不过只有WSAD以及四个方向键有灯，其他的都没焊，图中为不知名的键盘主控，以及一个EEPROM，估计是用于录制键盘宏的
背面也是一堆灰

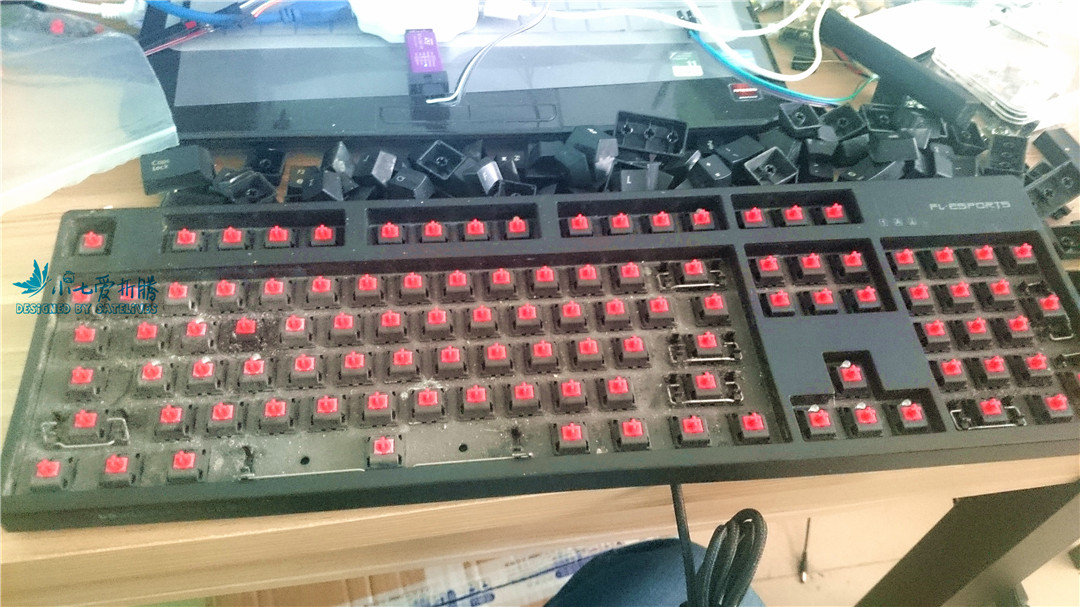

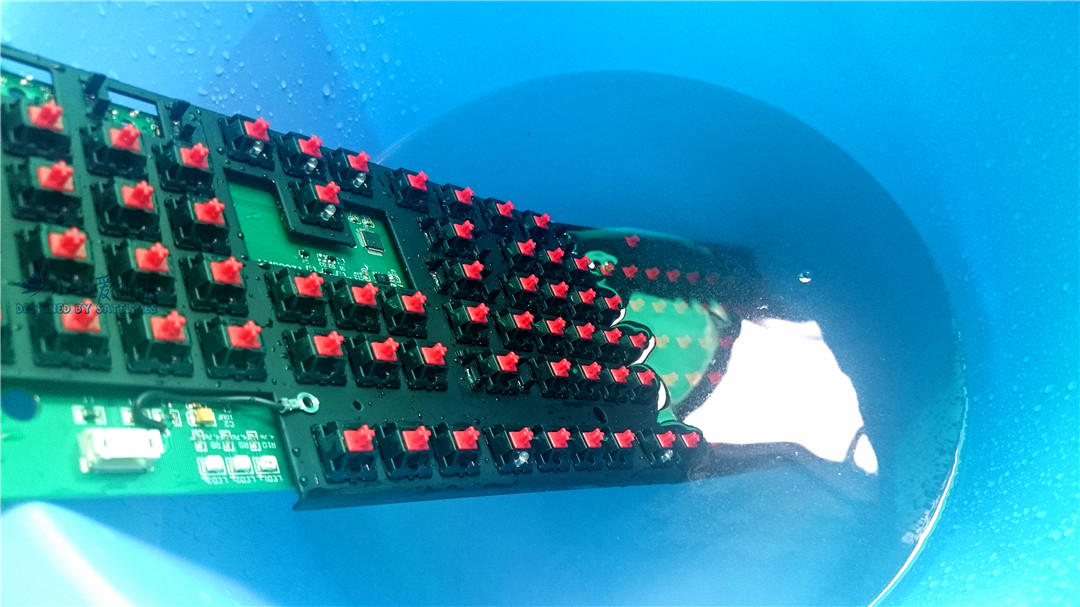

先洗了再说
罗技的K230无线键盘

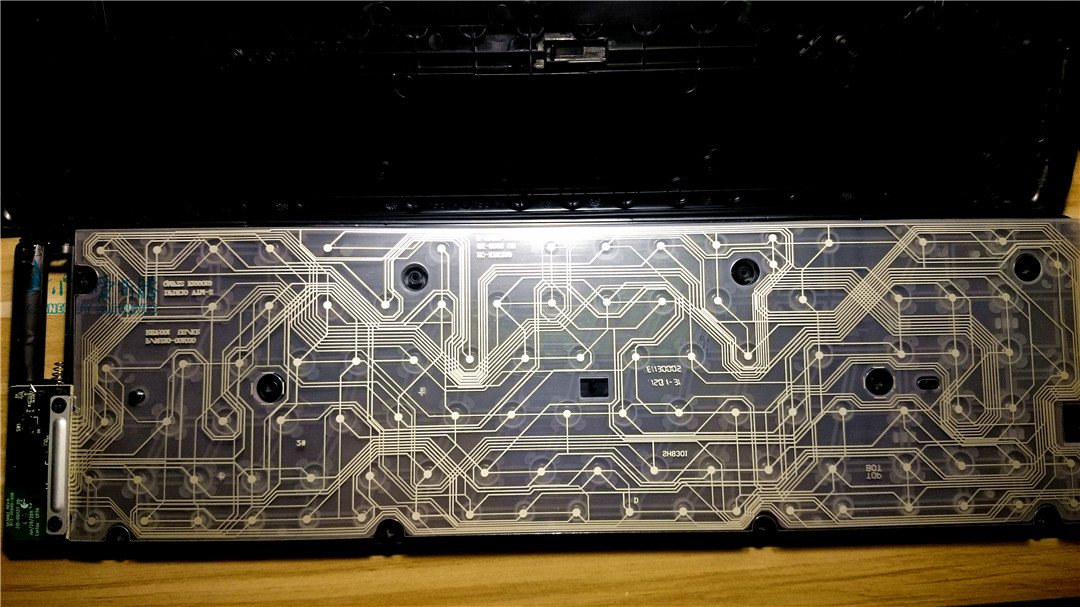

拆开

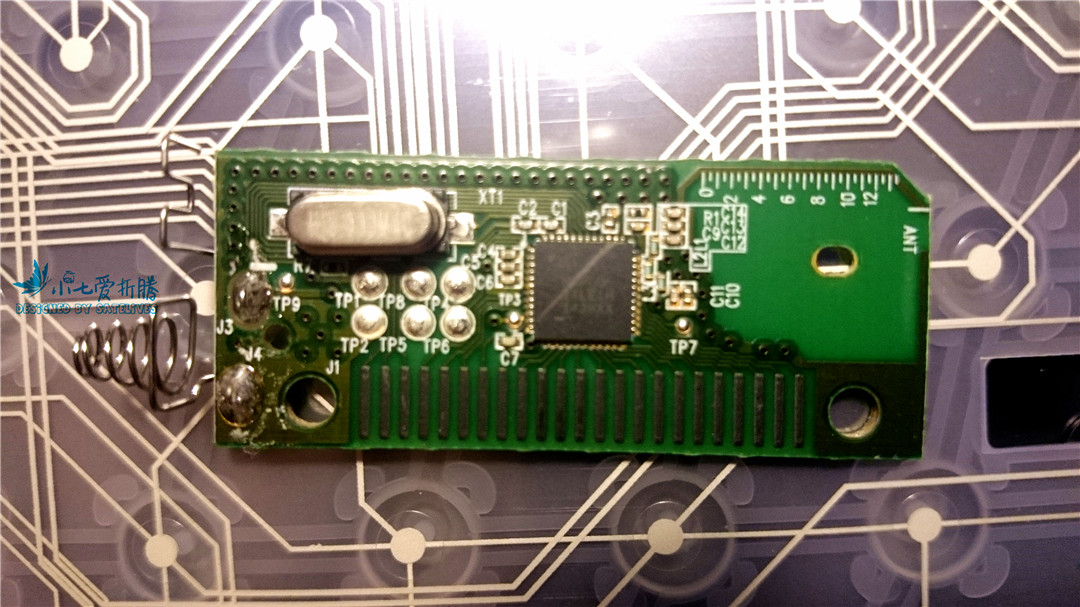

我只需要这个东西...罗技的键盘主控
接着，买LED，把键盘的led补全

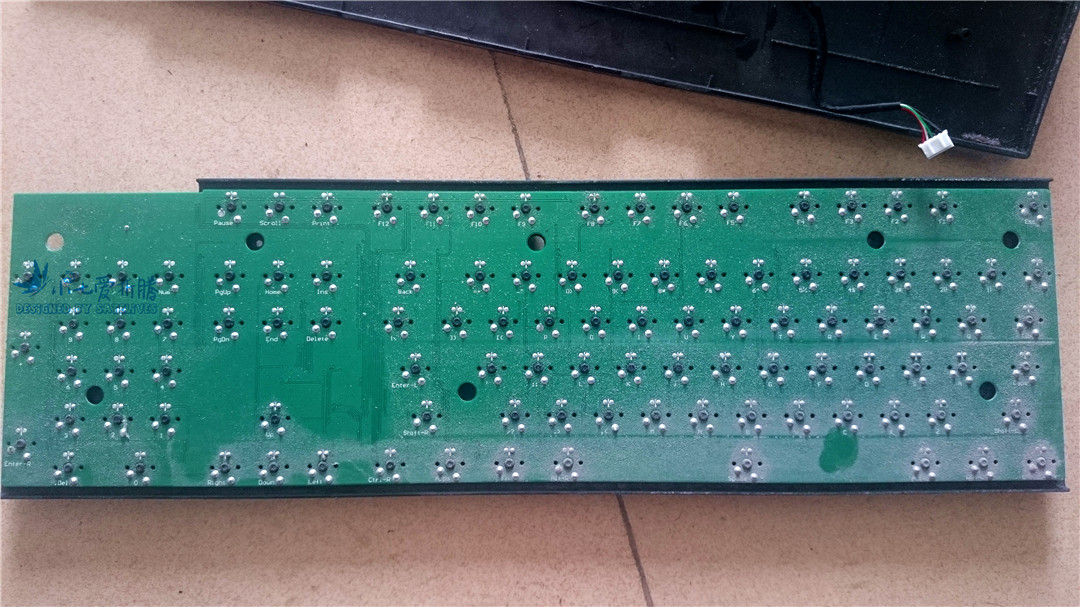

接下来开始改装啦，首先，把所有的轴拆下来，拆解方法就是吸锡枪+烙铁，104个轴，断断续续的拆了好几天才拆完，焊锡的烟雾有害，之前没注意，拆着拆着就觉得恶心头晕，后面加了个风扇吸走烟雾就好了好多

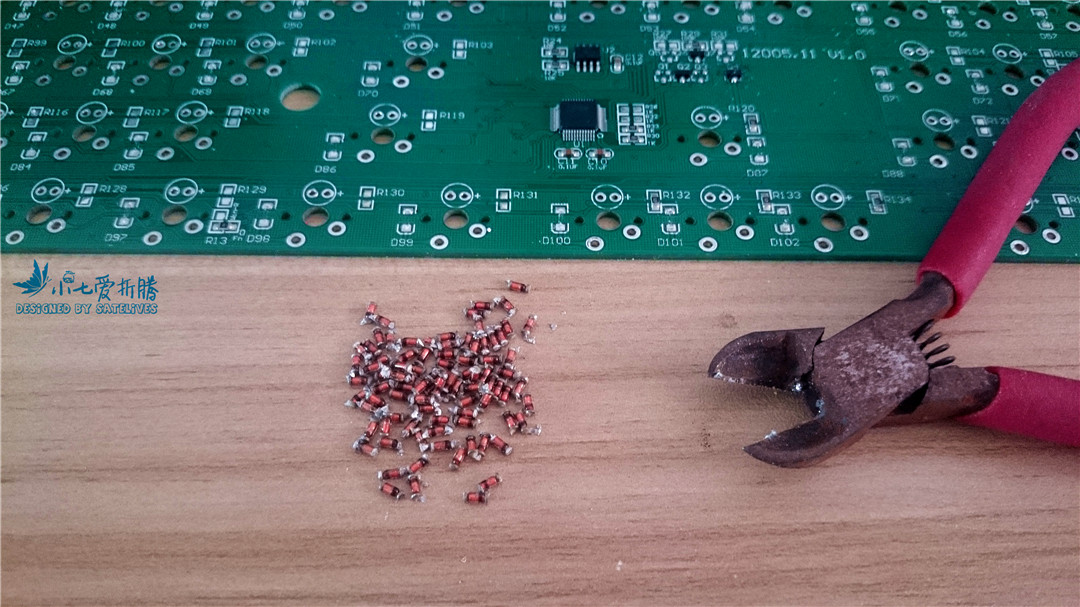

拆完轴，翻过来，把那个防冲二极管也干掉，焊接太费事，直接用钳子剪吧。
二极管也拆了，接着又是一个耐心的活...把键盘上每个按键的线路都割断，好在另一边是防冲二极管，只需要割另一边

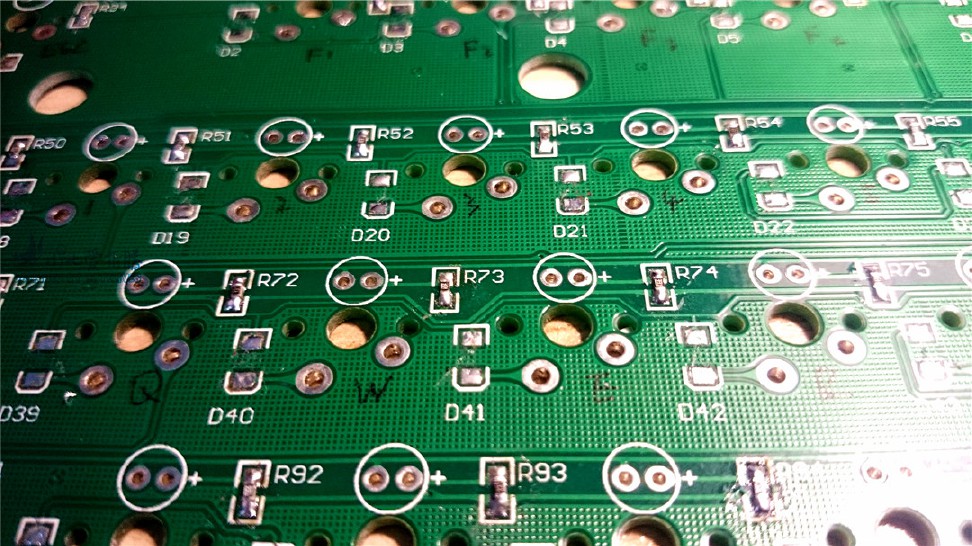

割完线后，焊LED限流电阻，330欧姆就差不多啦

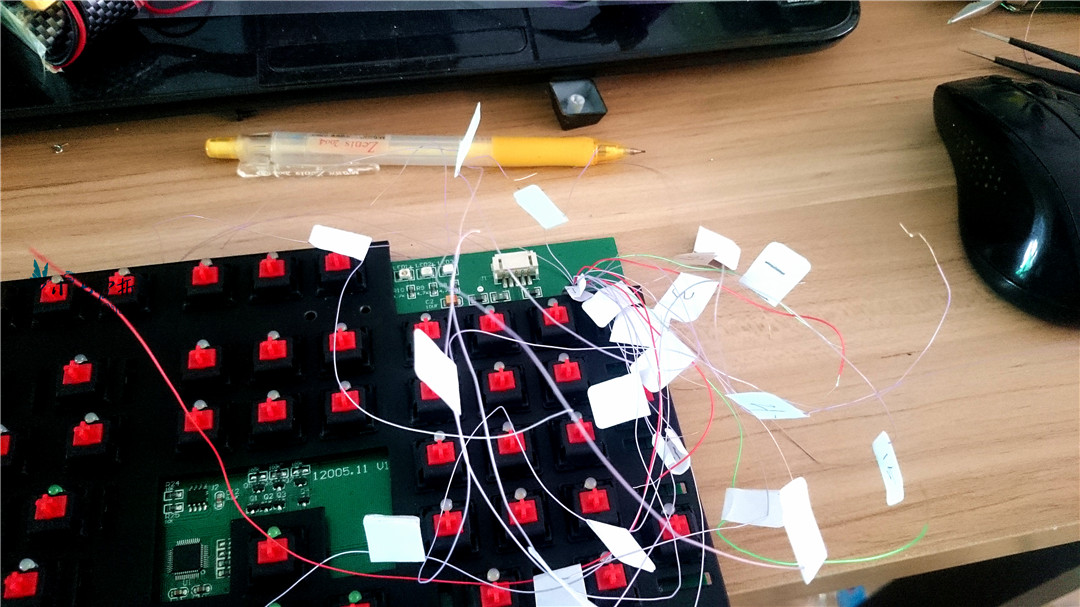

又花了几天时间，断断续续把罗技K230的接线定义给弄出来了..怎么弄的？用镊子 短路1、2脚，看看是哪个按键按下。然后再短路1、3脚.....
测完后，开始装轴，装LED
接下来又是个耐心的活...根据前面测试的K230接线定义，把对应按键的接线连起来...一共23根线，断断续续也花了好几天呢
把23根线接到罗技主控上，并打胶固定

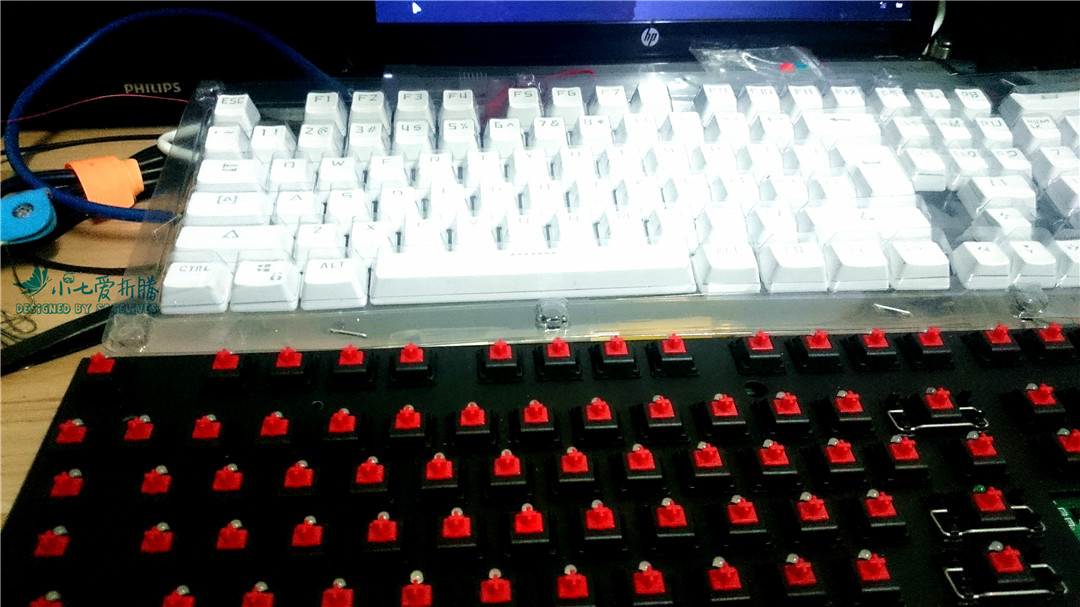

在这个无比痛苦的过程中，我又下单买了新的键帽
把主控拆了，省的耗电又不干活，另外，把LED的驱动补全（第一排是PMOS，用于驱动LED的，第二排是NPN三极管，用于驱动MOS管的）
当初给女票的魅族4换电池时，买错了的电池，买成魅族3的了....三十块钱的东西，SONY的电芯，也懒得退了，现在排上用场了 ，魅族电池有：P+、TH、ID、P- 4个触点，P+ P-就是输出啦，TH估计是温度，ID就是ID了，不过我试了一下，能输出，但是不能充电，试着把TH或者ID接地，接到PH+也不行，索性把保护板拆了

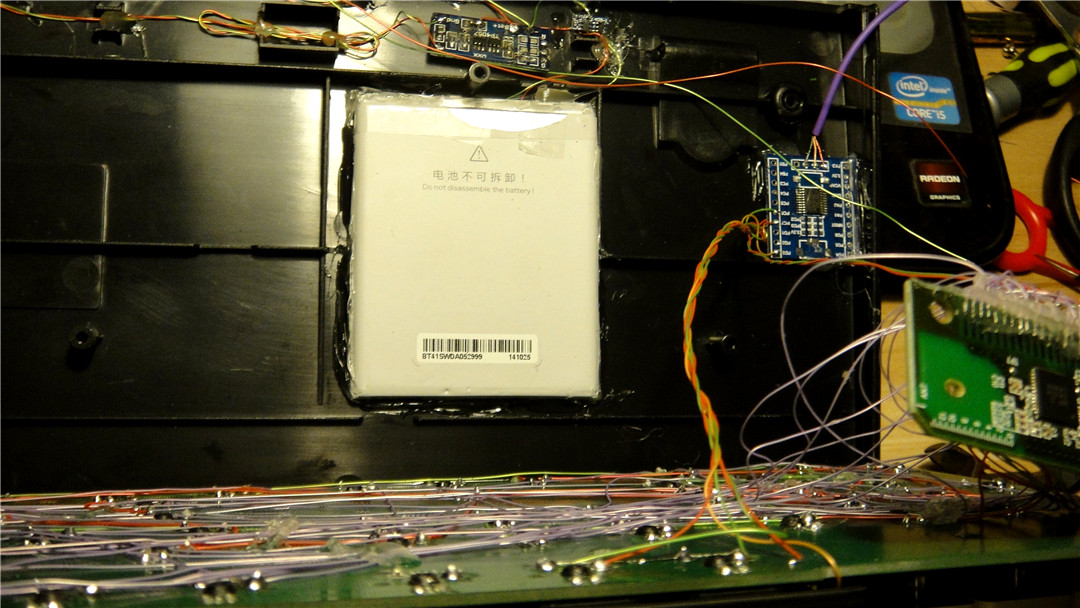

焊上普通的电池保护板，接上以前买的TP4067充电板，并固定在键盘底部
焊上USB，以及一个拨动开关（图中没有），开关用于整体断电，长时间不用时可以断开供电

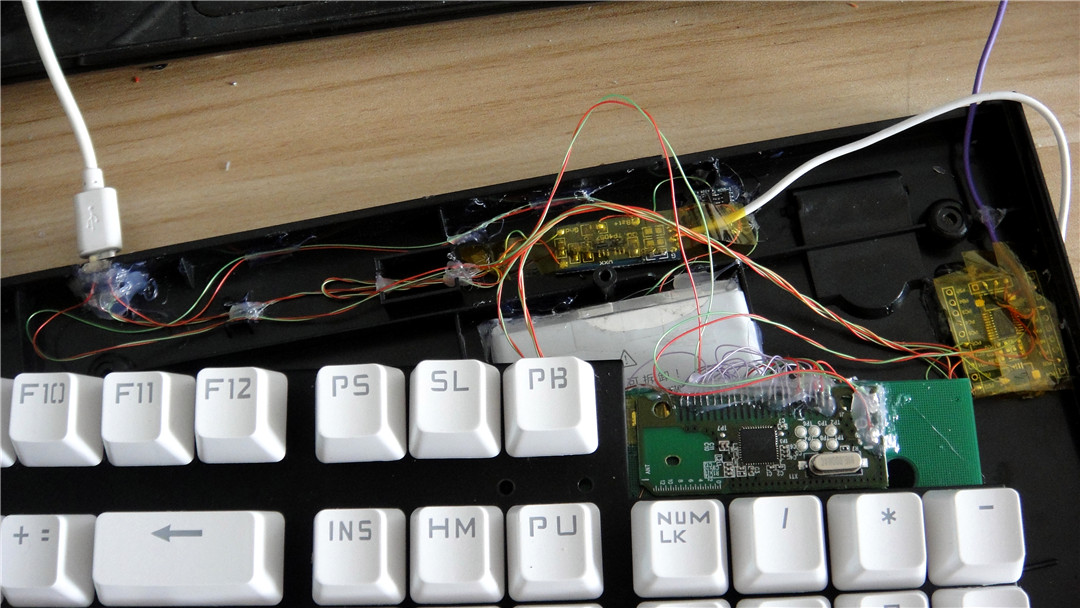

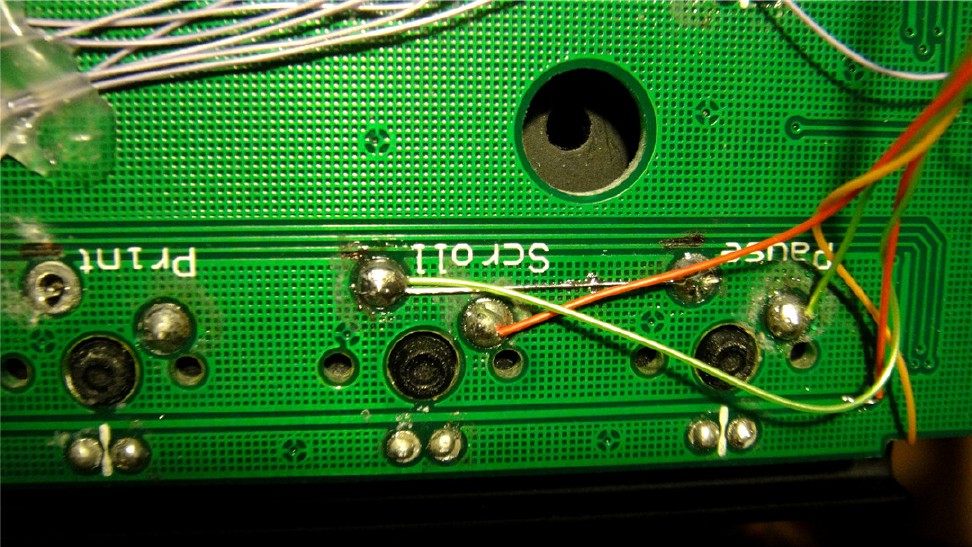

罗技的K230键盘上没有 【print】【scroll】【break】三个按键，是用FN组合的，所以键盘上这3个按键没用，干脆拿来当键盘的背光开关以及亮度调节算了

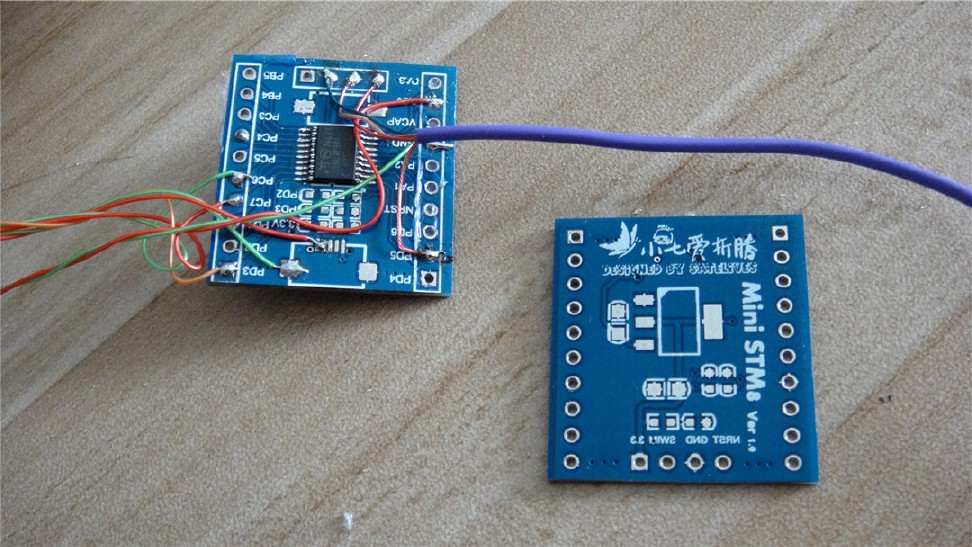

大学时打了一些STM8的小板子，STM8F003，一块多钱一片，带ADC,I2C,PWM,SPI，比51单片机强大多了..
最后接线图...
在裸露的地方，用高温胶布包好，防止短路
接下来就是敲代码写控制程序啦，程序思路：
1、按下背光按键，慢慢打开背光，最终亮度为上次关闭背光时的亮度；
2、再按下背光按键，慢慢关闭背光，然后单片机进入掉电模式，节省电力，下次再按下背光按键，单片机会被唤醒；
3、按下调光按键，亮度慢慢变亮，然后慢慢变暗，调到合适亮度后，松开即可
4、每隔一分钟检测一次电池电压，当低于3.5V又大于3.3V时，低电量LED缓慢闪烁，提示电量低，背光还能用，但是该充电啦；
5、当电池电量低于3.3V时，LED快速闪烁，然后直接进入掉电模式...
其他....后面想到再更新程序吧，嘿嘿

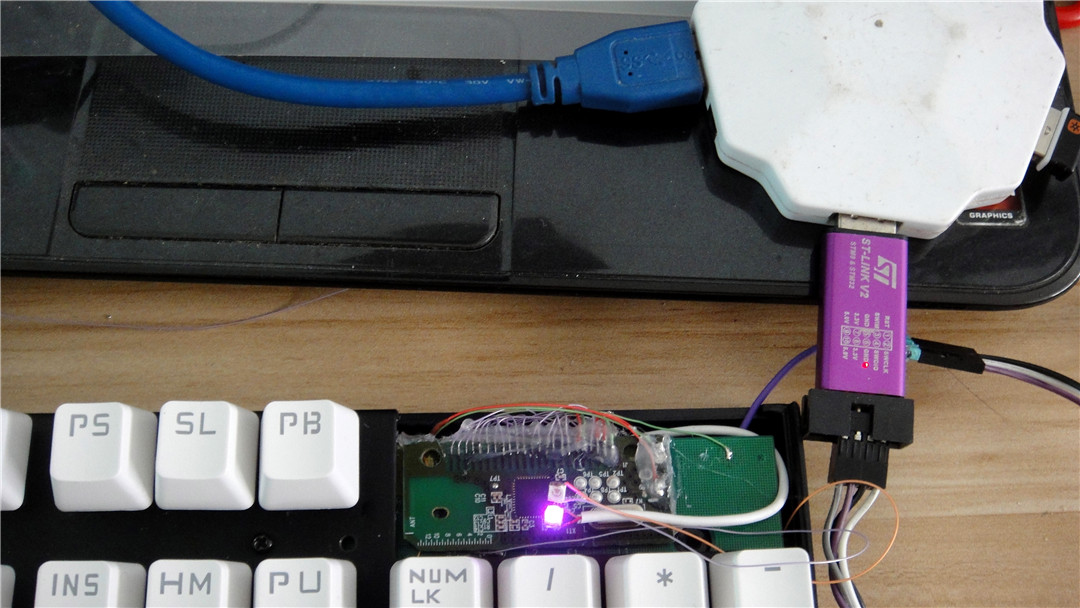

调试ing....
左边那个是低电压指示灯，当电压低于3.5又大于3.3V时，LED闪烁，提示电量低，但是背光还能用，当电池电量低于3.3V时，快速闪烁，然后进入掉电模式（背光不可用）

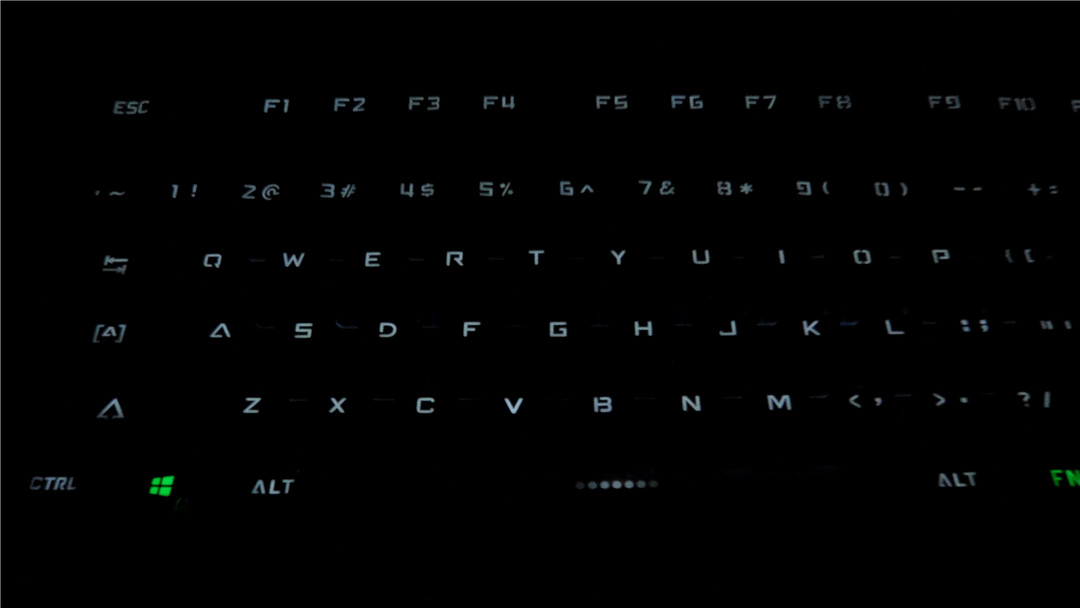

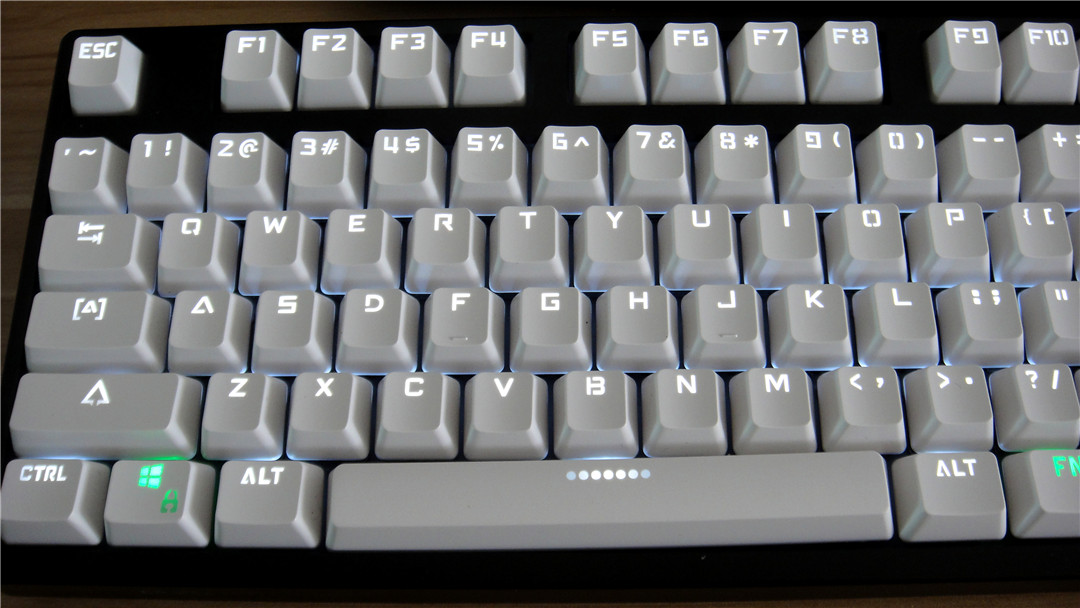

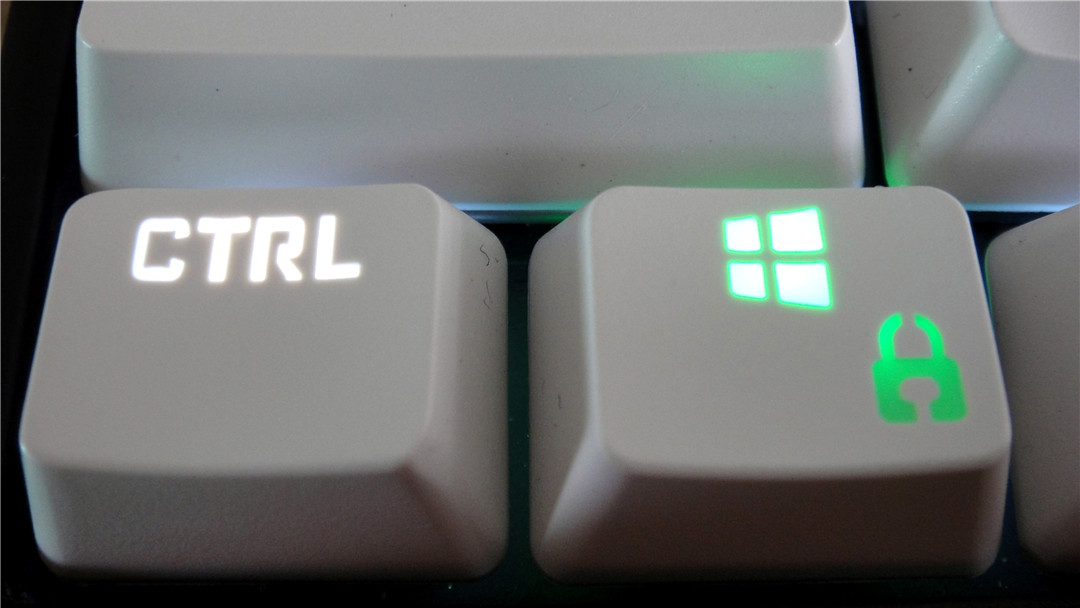

大功告成~亮度最暗下，晚上就跟荧光一样，淡淡的，但是还能看清字符，电流8mA，满电大概能用1600小时...
最亮的情况，可以当灯使了...此时电流300ma，，满电情况大概能用20小时
背光调节过程请根据呼吸灯自行脑补吧...电路图随便画了一下，大概就是这样
目前使用状况良好，唯一不足的就是罗技的K230有些按键冲突，不能连按，其他都还好...刚装好时电池电压4V左右，用了几天背光（25%的亮度吧），现在还有3.9V，如果电池没电了也不用担心，直接插USB可以一边充电一边使用的
