卫生间渗漏一直以来是建筑领域特别是房地产开发商、物业公司及建筑施工企业最为关注的问题。在现行的建筑施工中，对穿过楼层的管道，往往是在施工中预留孔洞，待管道安装完毕以后，再用混凝土将孔洞补上。但由于混凝土和 PVC 材料热膨胀系数不同，管道周围往往很容易产生一圈裂缝，一旦遇到房间里有积水，水就会顺着裂缝往下渗漏，直接影响到房屋的正常使用，造成经济损失，同时也影响建筑物本身的使用寿命。
现介绍一种新型硬质 PVC 止水节，通过合理地设置止水圈和止水底模，可有效解决穿楼层管道的漏水和渗水问题。
原 理
该新型止水节包含一个中空的水管接头，水管接头的顶端为上接水管口，底端为下落水管口。水管接头的下方外周设有一圈止水底模，底模的周边略向上弯折，在止水底模与水管接头连接处设有多个排水孔，并在止水底模上方的水管接头处设置了多层止水圈，整个止水节形状如图１所示。多层止水圈使得止水节与混凝土的结合非常紧密，加强了止水功能；下部止水底模上的排水孔，可将少量渗流到底模内的水从这些排水孔回流到管道中去，起到了双重“保险”的作用。
1,2—止水圈；3,4—上接水管口；5—止水底模；6—排水孔；7—下落水管口；8—定位孔
图1 止水节结构图
安装方式
止水节安装方式为：浇捣混凝土板面→（无预留孔洞）→砌体、粉刷→定位→取孔→安装止水节→安装立管→安装支管→养水试验。

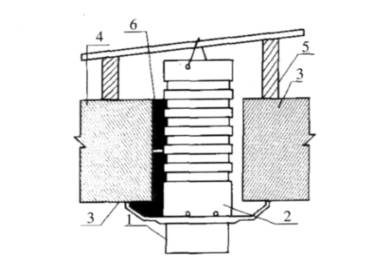

砌体、粉刷完成后，在未做地坪前，弹出地漏、马桶定位十字线，然后用钻孔机在现浇板面上按立管尺寸要求取孔，安装止水节，如图2所示。
1—止水圈；2—止水底模；3,4—混凝土；5—支管；6—防水层
图２ 止水节安装示意图
经济效益分析
以 6m2卫生间需5副不同尺寸的止水套管为例，使用新型止水节比使用传统钢止水套管可节约材料安装成本约160元。
结语：新型硬质 PVC 止水节通过合理地设置止水底模、排水孔和止水圈，可以有效地解决穿楼层管道的渗漏水问题，施工简单，经济效益明显，是现今市场上流通的普通止水节的良好改进品。
Hello，伙伴们
长按二维码就可以关注我们啦！
编辑/黎月华 执行主编/潘文亮
摘编自《一种新型硬质PVC止水节在穿楼管道中的止漏应用技术》，原文刊载于《中国建筑防水》2010年第21期，作者：孙卫良1，王晓东 1，李德胜2，作者单位：1.浙江省绍兴市质量技术监督检测院；2.浙江省绍兴市宏翔新型建材厂
