舞台灯光设计师，在大部分人眼里是一个有趣又很神秘的职业，当我告诉别人我是灯光设计师时，估计大家脑海里都是这样的画面：

“人工智能”摇头灯

其实灯光设计是一个技术与艺术相结合的工作，需要系统专业的学习和极强的耐心。说起这个职业的酸甜苦辣其实有很多很多，在这就先不展开，未来我会单独来一篇“吐槽大会”，也欢迎各位同行留言给我你的故事。

这次主要讲讲视频中展示的舞台灯光设计的制图流程。

视频中主要使用的是 Vectorworks®️2020 Spotlight模块，下文主要以此软件为基础讨论，其中也使用到一些插件，文中会提及。

希望大家使用正版的软件，关于软件的更多资料请见文底

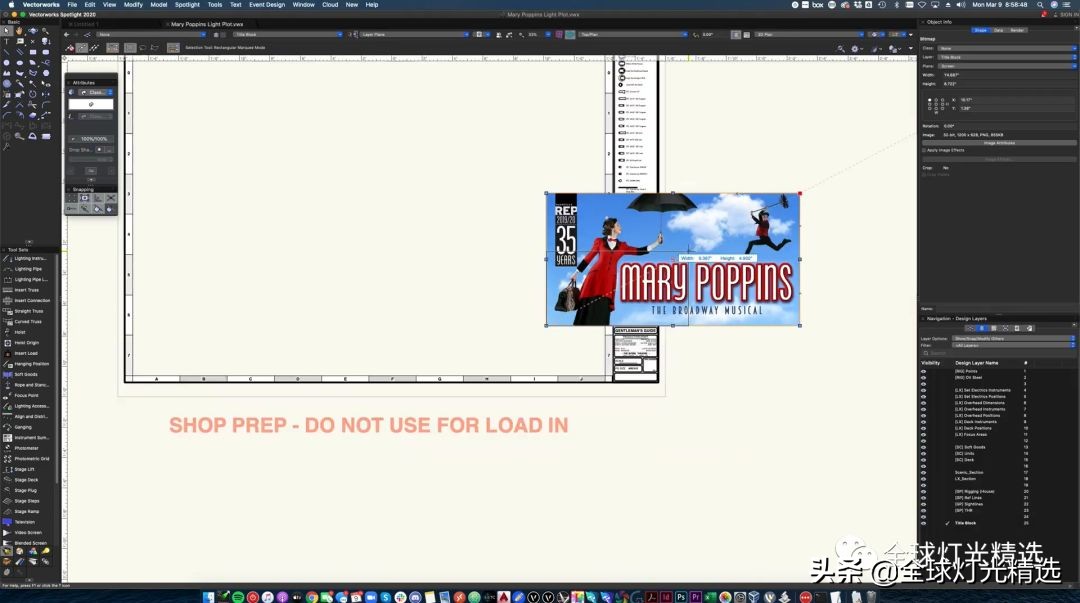

1.打开制图模版

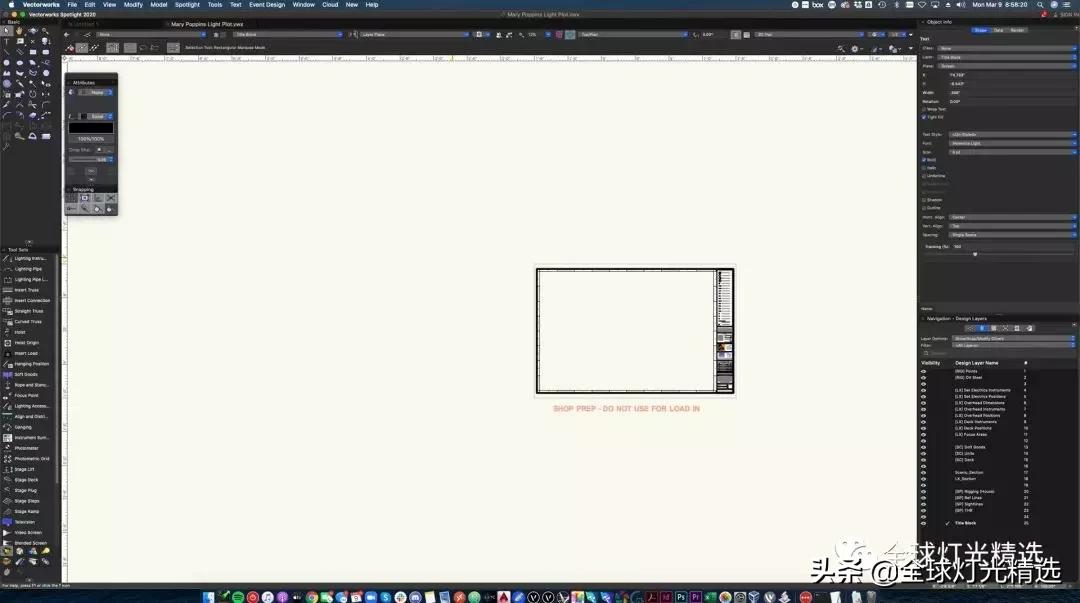

制图模版

几乎每一个专业设计师都会有自己的制图模版或者是制图文件。他们会配置好比例，图框，线性，标识，单位等等一般绘图中所需要的基本信息。

制作模版是一个长期积累的工作，没有统一的标准，完全按照设计师的制图习惯。

2.完整图框信息

完整图框信息

图框信息一般包含：

• 图例
• 项目名称
• 设计师/工作室
• 版本历史
• 主创人员（主要是戏剧主创）
• 图纸名称
• 图纸编号
• 其他

图框信息有一定的标准，对于舞台设计制图标准会在之后更新的文章中展开讨论。

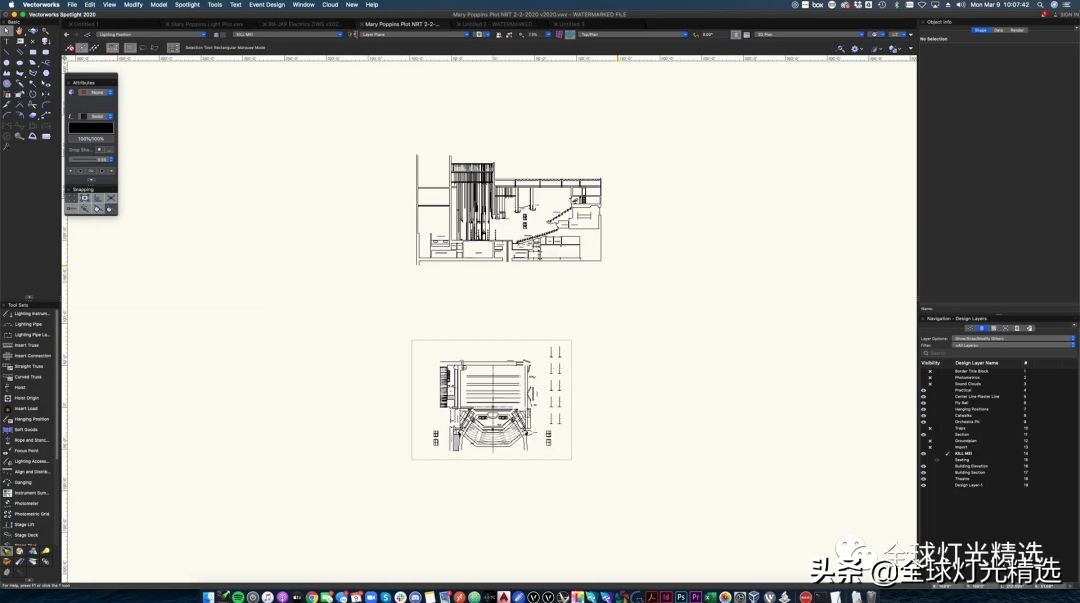

3.插入剧场底图

插入剧场底图

舞台灯光设计图需建立在剧场的图纸之上。

这里有几点我想仔细的讲讲：

一般我们会收到剧场的2D的CAD文件，可以将其导入到软件中进行立体化处理。如果没有剧场最新的图纸，那么最好是现场测量。收到剧场图纸后需要和剧场确认一下图纸信息的完整程度，比如吊杆是否都可以使用，电量等信息（我的血泪史啊）。

建立自己的剧场图纸库，定期更新，可以让工作更加顺利。

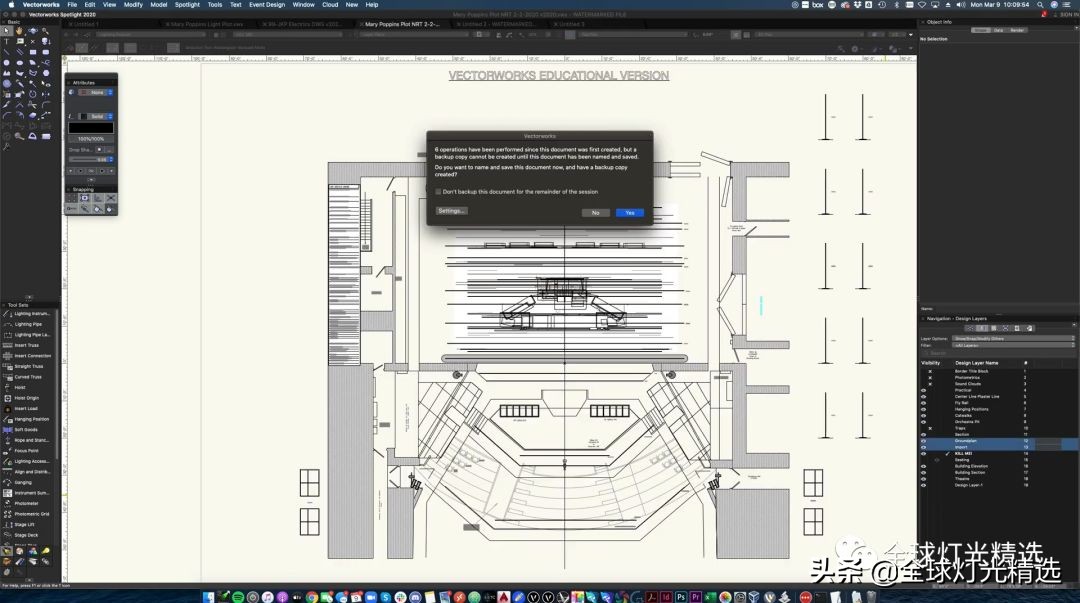

4.完善剧场图纸

完善剧场图纸

这是个化繁为简的过程。

完善底图制作和立面图的过程，让后续制图的效率更高。

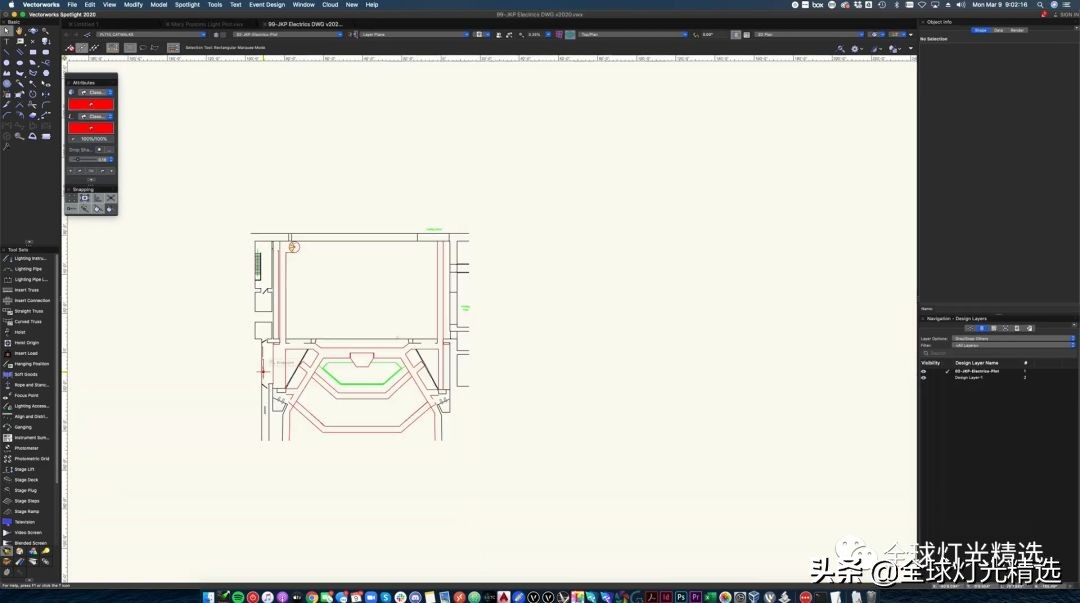

5.插入舞台设计图纸

插入舞台设计图纸

舞台灯光设计是基于舞台的创作，是要和舞台设计小伙伴共同完成的，画图的时候也一样。

一起画图是最好的选择，不然灯杆降不下来就惨了。

6.确定需使用的灯杆和位置

顶视吊杆位置

确定灯杆和位置

在剧场底图中确定出要使用的灯杆、吊笼等需要放置灯具的位置并标记绘制。

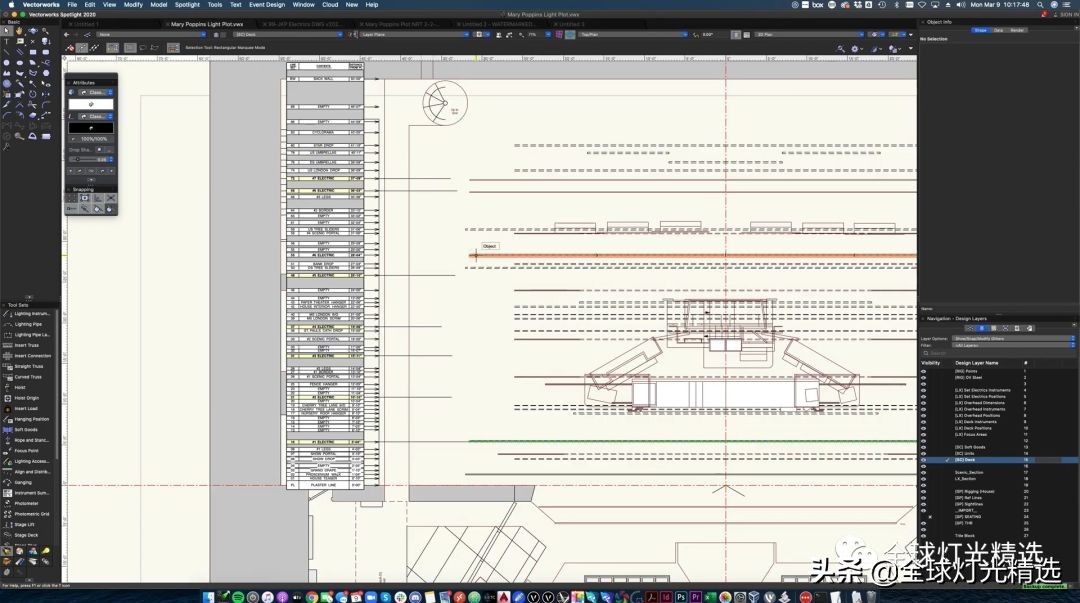

7.绘制灯位图

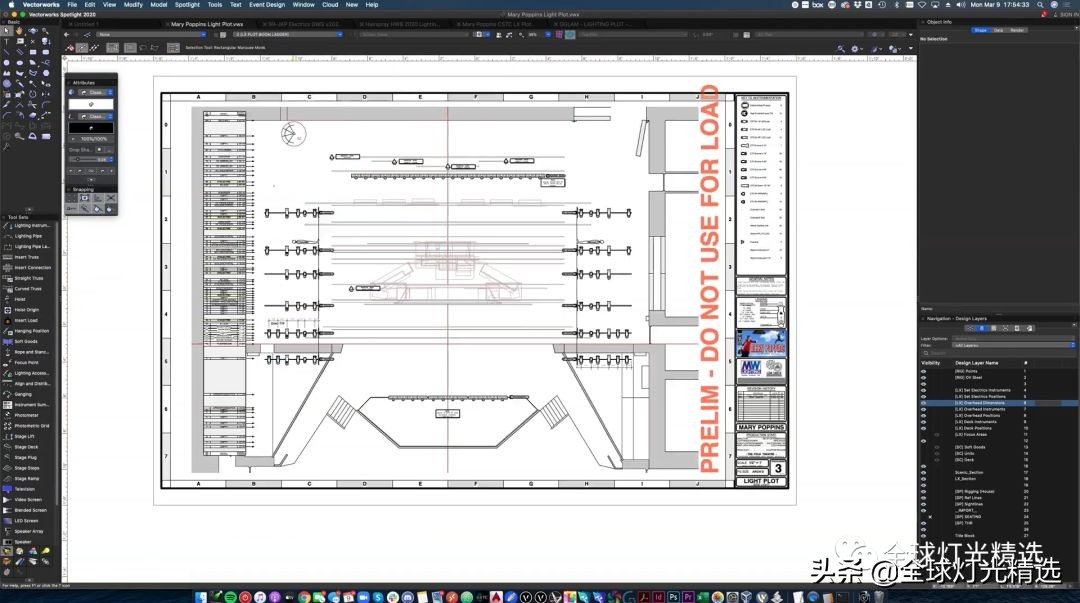

灯位图

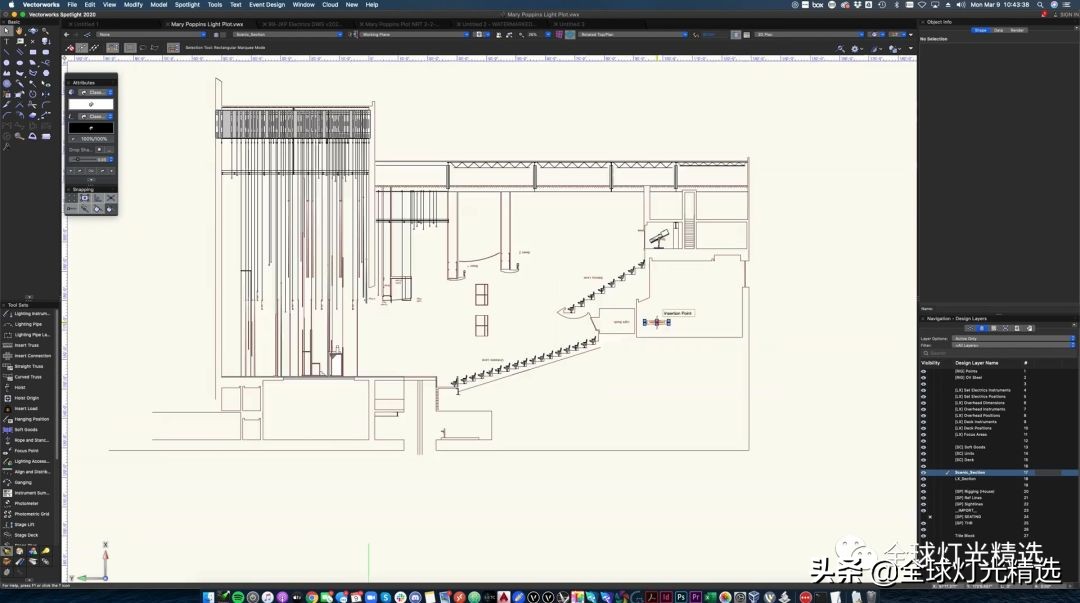

照射角度计算

灯位图，就是按照灯光构思去布置灯具所在的位置，类似于画家拿着不同的画笔用不同的颜料开始画画了。

灯位，光束角，布光方式，灯具的选择等，这篇文章就不做陈述，感兴趣的同学可以关注我，后续会不断更新相关文章。

8.完善灯具信息

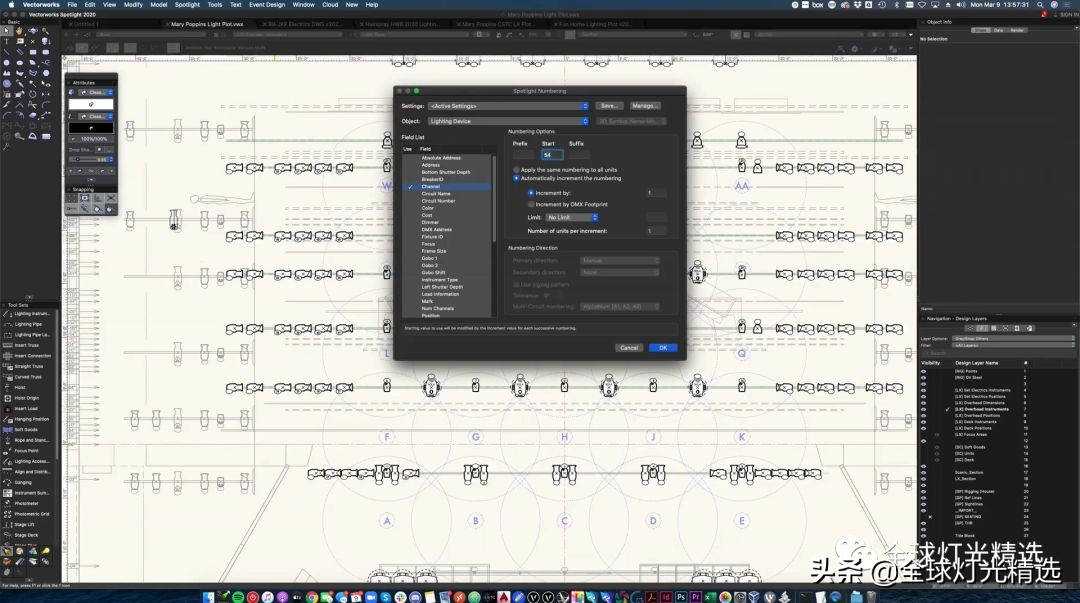

完善灯具信息

完善灯具信息

绘制完成灯位图后，就开始完善灯具信息。

一般需完善的灯具信息包括：

• 光束角
• 色纸号
• 灯号（Fixture ID）
• 回路编号（Dimmer）
• 配接编号（Channel）

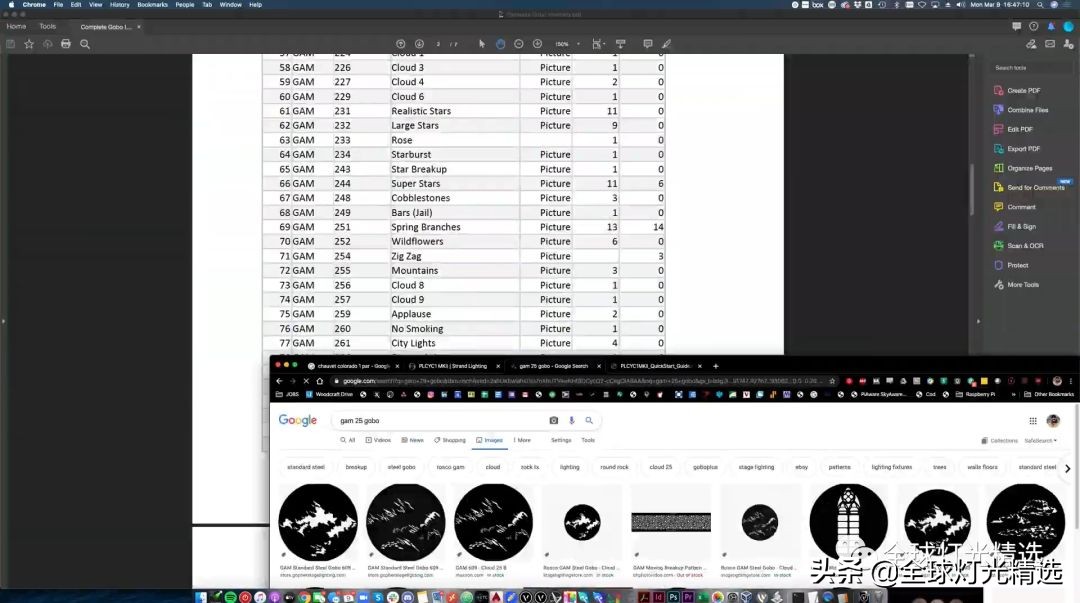

• 图案片（Gobo）

灯具信息的完善也没有统一标准，是按照设计师需要展示出的信息来定的。

9.完善其他信息

完善其他信息

需要完善图纸中不完全的信息，比如灯杆编号，其他设备描述，完善图框，标注信息等，让图纸上所有的设备和信息都清晰明了。

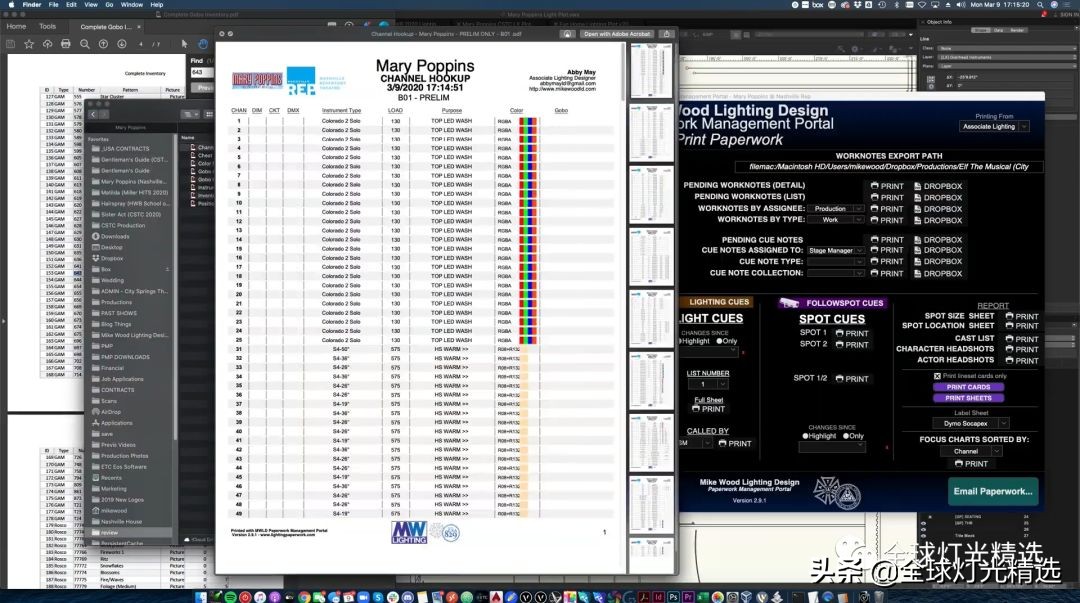

制作/导出灯具清单列表

制作灯具清单

制作灯具清单

完善灯具信息后，就需要用表格记录所有灯具的信息以便更好的查阅，这也是灯光设计制图中非常重要的一步。

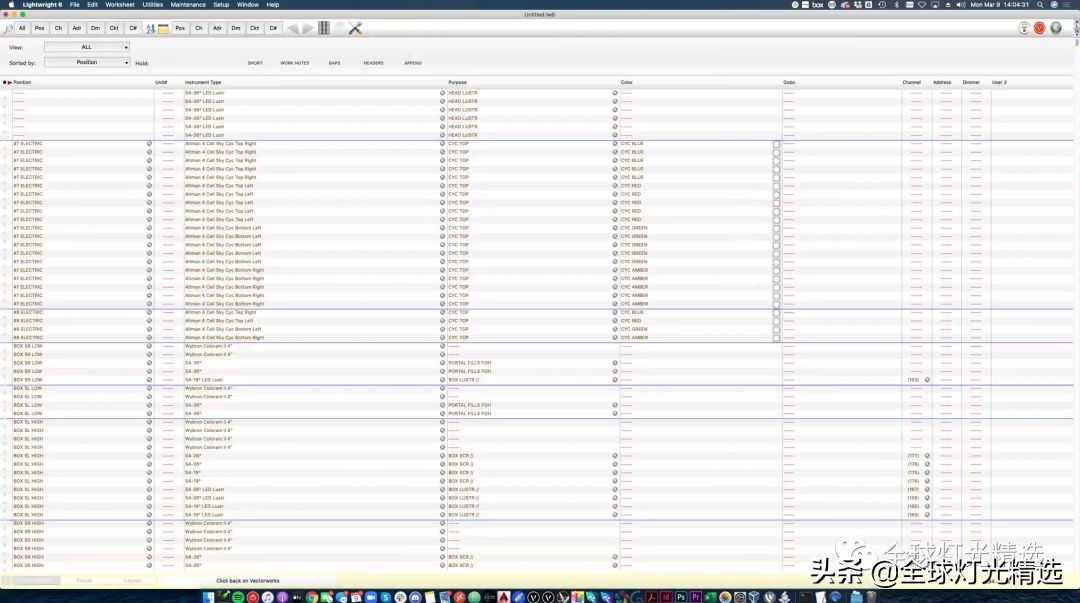

视频中使用的是Lightwright®️ 6，可以将Vectorworks文件的灯具信息按需要生成表格。

出图

导出

所有图纸绘制工作完成后，把需要展示的图纸，套好图框整体输出。

对于需要输出的图纸，还是没有统一标准，按照需求出就好了。

一个完整的灯光设计图纸所需要有哪些基本的信息，我会在之后的文章中讨论。

本文中的视频只是展示了舞台灯光设计的制图部分，没有完整的展示灯光设计所需的全部内容，比如一些文书、制表、系统布置等工作。

在视频中可以看到，设计师在制图过程中不是完全按照流程去做的，也在不断的修修改改，使设计完善，达到目的。

灯光设计并没有大家想象中的那么酷炫有趣，前期它需要花费大量的时间和精力去完成图纸和文书工作，正如灯光设计大师 Tharon Musser 的名言：

‘A light plot is not a light plot until it has coffee stains and cigarette burns on it’

一个没有烟头灼痕和咖啡渍的灯光图纸，那就不算一个灯光图纸

- Tharon Musser
