自用了一台魅族PRO5和一台乐视MAX2，充电器一直是共用乐视的快充，虽然乐视快充兼容MTK快充，但是感觉速度没有那么理想，就想淘一个PRO5原装快充头。然后在闲鱼一个貌似专门卖原机拆包充电器的，32元头线一套，感觉挺便宜直接下单。

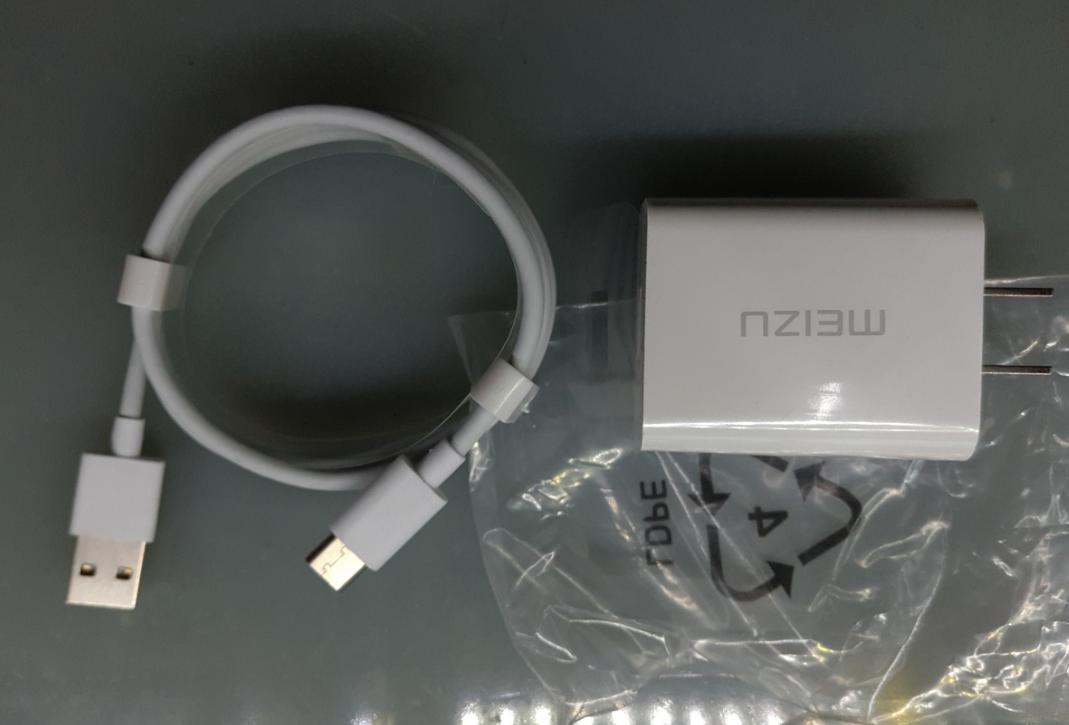

三天以后收到实物，先看照片。
第一感觉，拿到手里充电头分量很轻，比之前用的mx5的原装头要轻
然后数据线看了一下，做工粗糙，可以肯定不是原装，不过用料还凑合

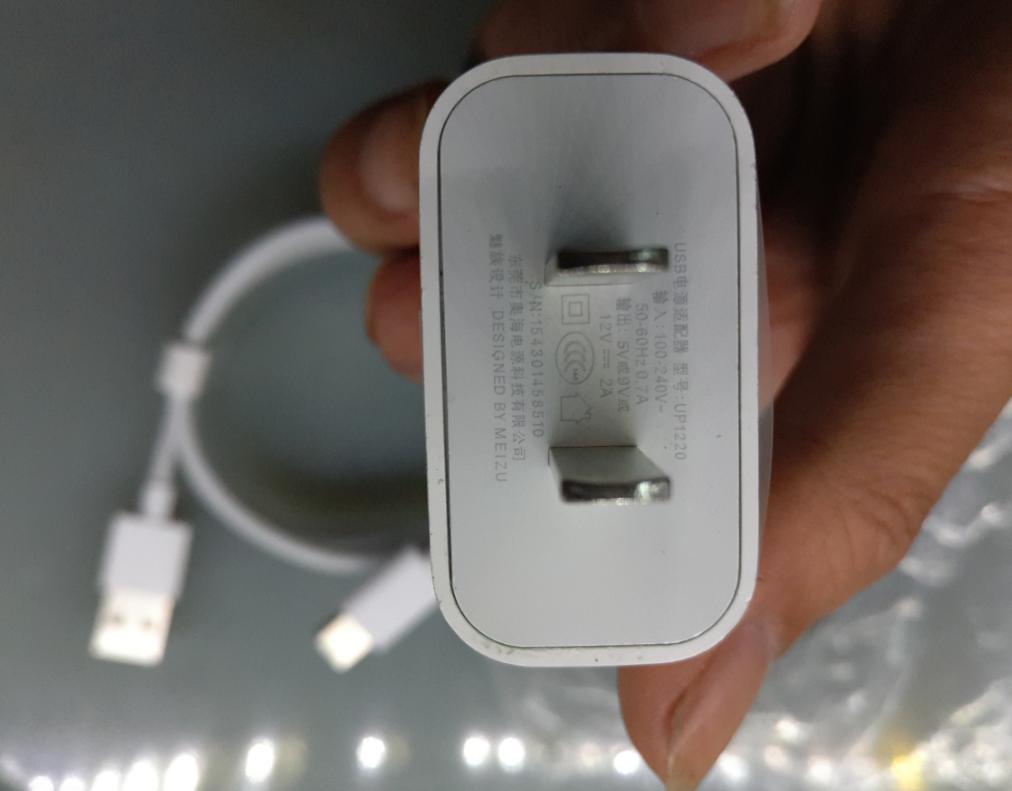

充电头做工也很一般，虽然没有毛刺，但是缝隙大且不均匀，比之前用的MX5原装要差，生产厂家东莞奥海
外观和重量不太对劲，那就测试一下吧，快充快充。。。只要能支持快充，假的也认了，哈哈。直接改一条数据线，供电线引出两条线接万用表，空载5.02V正常，接手机显示充电5.48v不错，但是传说中的12v呢？？？当时手机电量百分之八十多，以为电量太多没有打开快充，然后就进入了手机狂暴放电。。。电量放到百分之十七的时候，插上。。。还是5v充电，心里有点蒙，因为卖家说肯定支持12v快充的。后来找到问题所在，原来pro5亮屏以后自动变成5V普通快充模式。黑屏以后5v-7v-9v-12v终于进入快充模式，然后试了一下充电时间，一个小时从百分之十七充到百分之九十五，速度很可观，越开始越快越往后越慢，但是充电头非常烫。
答应卖家只要支持快充，立马给确认付款。。。付款。。。开拆。

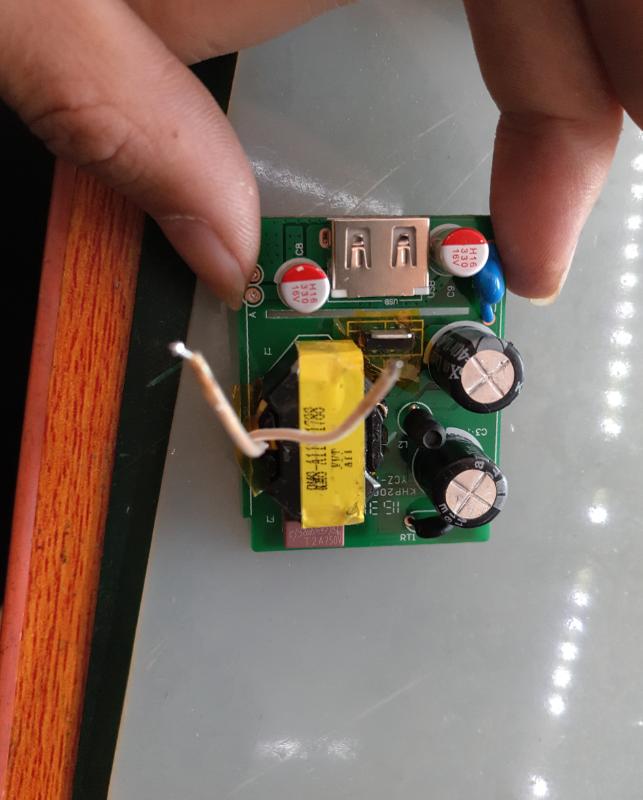

拆开以后，发现电路确实很简单，有点蒙，而且有个网友发的山寨头图和这个一样，说肯定山寨。
只有一颗IW1788AC/DC控制器，电路简单简洁，哈哈
电路真的有点太简单了，网上找了一下网友拆解的UP1220赛尔康版图片，比这个用料做工，都要好的多，图片在下面可以看一下。但是我看了一下这个电路虽然简单，做工也稍微有点粗糙，但是用的件都是正品厂家的件，板子也不像是小作坊做的，后来在MTK 官网上面找到的iw1788电路图也证明这个板子用的是公版电路，虽然简单但也无可非议，难道说这个是真的？奥海版本的就是这样的？百度一下奥海版本的up1220，都说用料差了，赛尔康版的是最好的，但是没找到奥海的拆解图，所以我现在也不敢肯定我买到这个到底是真的假的了。不过如果山寨真的有这样的用料，也可以点个赞了。有奥海版本充电器的朋友可以自己拆开看看，是不是和我这个一样，闲着也是闲着嘛。
既然可以正常快充，就留下使用吧，因为发热太大，里面有没有一点散热措施，就想自己加一个，省的用不了几天就烧坏了。先确定发热源。。。裸板接手机。。。摸容易发热的元件。。。锁定发热源。。。是4N60场效应管。。。烫的都不敢碰！看了下别的快充场管都是加了散热片的，这个竟然什么都没有，要不说怀疑是山寨的呢。
赛尔康版本，做工用料确实好，满满的元件
元件多不少
开始改装散热
这是原料和工具

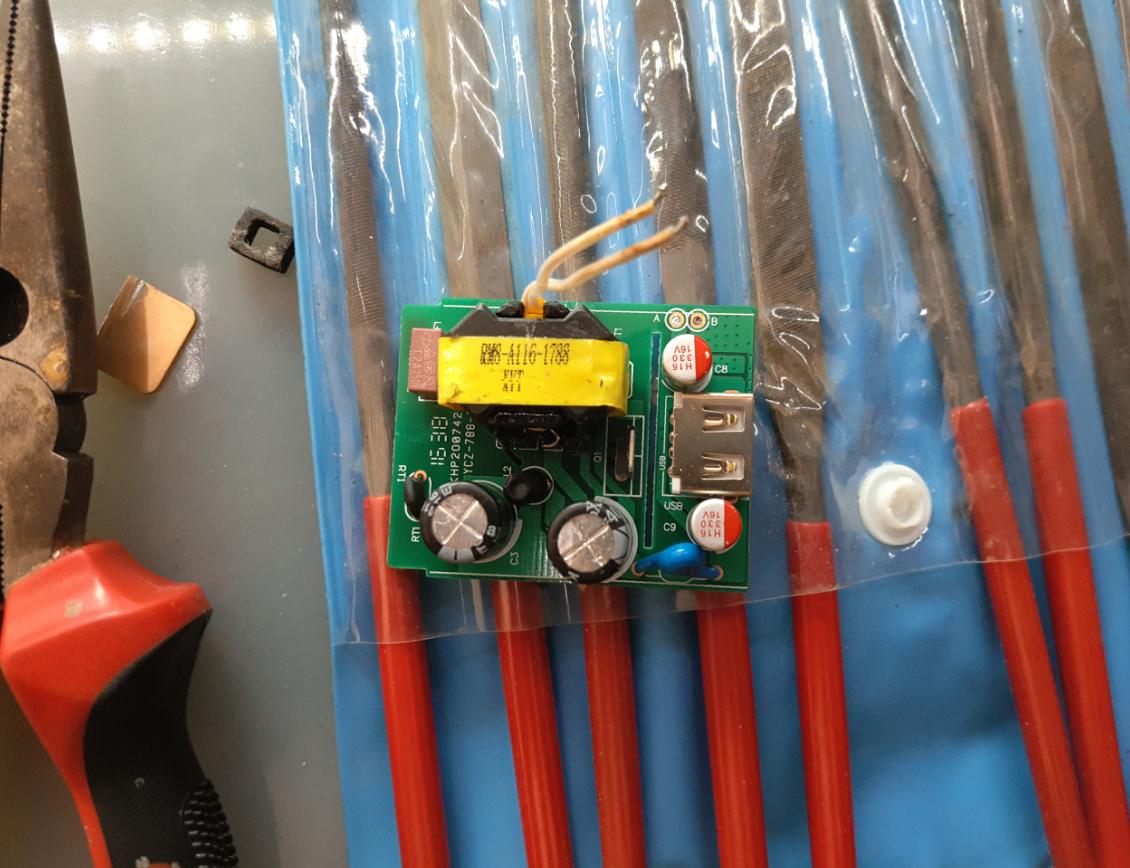

线头碍事，先焊下
因为是铁片散热，怕接触短路，高温胶带做好绝缘
曲好形状
本来想用硅脂的，因为铁片直接夹上，接触不一定平整，用相变吧

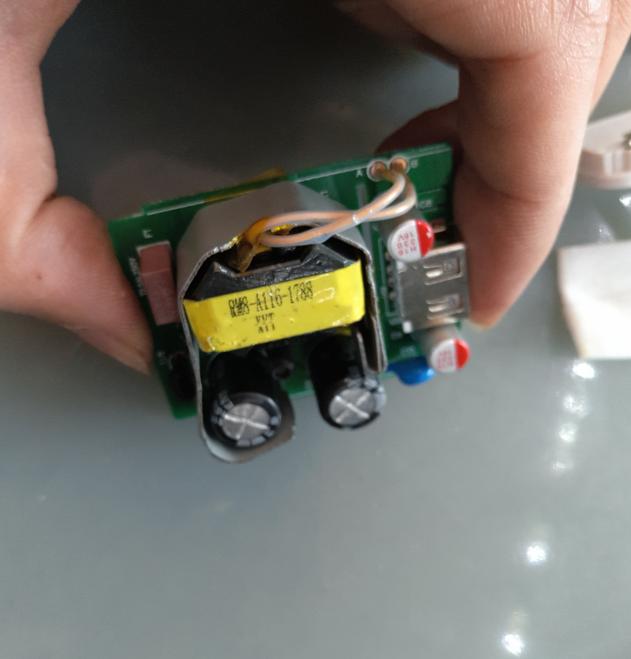

做好以后
加上散热以后，4N60温度降了很多很多，这样发热是均匀的不会一个点受热，寿命要长不少。还有，很多网友看到电路简单就说是山寨的，其实也不一定，只要是厂家正规电路，功能上是不会有影响的，当然用料是很重要的;还有的网友测了一下D+D-是短接的就说充电器是假的，这也是不对的，MTK的快充D+D-确实就是短接的，不是通过D+D-握手的。又从深圳订了一个原装UP1220的快充头，在路上了，收到以后拆开再给大家看看。
语言组织能力有限，就是自己喜欢捣鼓这些数码产品，然后现在做着这个行业，有什么不对的地方欢迎朋友们批评。这几天打算自己再做一套小的蓝牙音箱玩玩，到时候继续发出来大家一起玩。
