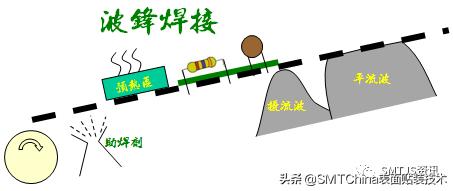

波峰焊是现代电子制造重要工艺之- -,虽然它-直受到SMT技术的冲击，但还是有相当多的电子元器件无法完全采用SMT封装技术替代，如高可靠性要求的插拔连接器，一些大功率电解电容等。因此波峰焊还会在电子制造领域发挥重要作用。

一、焊后PCB板面残留多板子脏 1.FLUX固含量高,不挥发物太多。2.焊接前未预热或预热温度过低(浸焊时，时间太短)。3.走板速度太快(FLUX未能充分挥发)。4.锡炉温度不够。5.锡炉中杂质太多或锡的度数低。6.加了防氧化剂或防氧化油造成的。7.助焊剂涂布太多。8.PCB上扦座或开放性元件太多，没有上预热。9.元件脚和板孔不成比例（孔太大）使助焊剂上升。10.PCB本身有预涂松香。11.在搪锡工艺中，FLUX润湿性过强。12.PCB工艺问题，过孔太少，造成FLUX挥发不畅。13.手浸时PCB入锡液角度不对。14．FLUX使用过程中，较长时间未添加稀释剂。 二、 着 火 1.助焊剂闪点太低未加阻燃剂。2.没有风刀,造成助焊剂涂布量过多,预热时滴到加热管上。3.风刀的角度不对(使助焊剂在PCB上涂布不均匀)。4.PCB上胶条太多,把胶条引燃了。5.PCB上助焊剂太多,往下滴到加热管上。6.走板速度太快(FLUX未完全挥发,FLUX滴下)或太慢(造成板面热温度 太高)。 7.预热温度太高。8.工艺问题(PCB板材不好,发热管与PCB距离太近)。 三、腐 蚀（元器件发绿，焊点发黑） 1. 铜与FLUX起化学反应，形成绿色的铜的化合物。2. 铅锡与FLUX起化学反应，形成黑色的铅锡的化合物。3. 预热不充分（预热温度低，走板速度快）造成FLUX残留多，有害物残留太多）。 4．残留物发生吸水现象，（水溶物电导率未达标）5．用了需要清洗的FLUX，焊完后未清洗或未及时清洗。6．FLUX活性太强。7．电子元器件与FLUX中活性物质反应。 四、连电，漏电（绝缘性不好） 1. FLUX在板上成离子残留；或FLUX残留吸水，吸水导电。2. PCB设计不合理，布线太近等。3. PCB阻焊膜质量不好，容易导电。

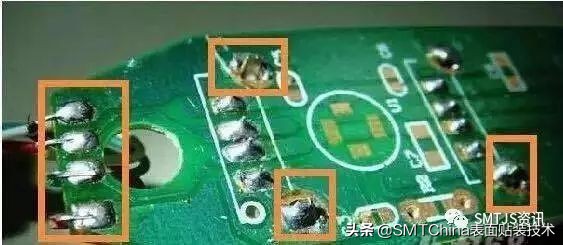

五、 漏焊，虚焊，连焊 1. FLUX活性不够。2. FLUX的润湿性不够。3. FLUX涂布的量太少。4. FLUX涂布的不均匀。5. PCB区域性涂不上FLUX。6. PCB区域性没有沾锡。7. 部分焊盘或焊脚氧化严重。8. PCB布线不合理（元零件分布不合理）。9. 走板方向不对。10. 锡含量不够，或铜超标；[杂质超标造成锡液熔点（液相线）升高]11. 发泡管堵塞，发泡不均匀，造成FLUX在PCB上涂布不均匀。12. 风刀设置不合理（FLUX未吹匀）。13. 走板速度和预热配合不好。14. 手浸锡时操作方法不当。15. 链条倾角不合理。16. 波峰不平。 六、焊点太亮或焊点不亮 1. FLUX的问题：A .可通过改变其中添加剂改变（FLUX选型问题）；B. FLUX微腐蚀。2. 锡不好（如：锡含量太低等）。 七、短 路 1. 锡液造成短路：A、发生了连焊但未检出。B、锡液未达到正常工作温度，焊点间有“锡丝”搭桥。C、焊点间有细微锡珠搭桥。D、发生了连焊即架桥。2、FLUX的问题：A、FLUX的活性低，润湿性差，造成焊点间连锡。B、FLUX的绝阻抗不够，造成焊点间通短。3、 PCB的问题：如：PCB本身阻焊膜脱落造成短路 八、烟大，味大 1.FLUX本身的问题A、树脂：如果用普通树脂烟气较大B、溶剂：这里指FLUX所用溶剂的气味或刺激性气味可能较大C、活化剂：烟雾大、且有刺激性气味2.排风系统不完善 九、飞溅、锡珠 1、 助焊剂 A、FLUX中的水含量较大（或超标）B、FLUX中有高沸点成份（经预热后未能充分挥发）2、 工 艺 A、预热温度低（FLUX溶剂未完全挥发）B、走板速度快未达到预热效果C、链条倾角不好，锡液与PCB间有气泡，气泡爆裂后产生锡珠D、FLUX涂布的量太大（没有风刀或风刀不好）E、手浸锡时操作方法不当 F、工作环境潮湿3、P C B板的问题A、板面潮湿，未经完全预热，或有水分产生B、PCB跑气的孔设计不合理，造成PCB与锡液间窝气C、PCB设计不合理，零件脚太密集造成窝气D、PCB贯穿孔不良 十、上锡不好,焊点不饱满 1. FLUX的润湿性差2. FLUX的活性较弱3. 润湿或活化的温度较低、泛围过小4. 使用的是双波峰工艺，一次过锡时FLUX中的有效分已完全挥发5. 预热温度过高，使活化剂提前激发活性，待过锡波时已没活性，或活性已很弱；6. 走板速度过慢，使预热温度过高7. FLUX涂布的不均匀。8. 焊盘,元器件脚氧化严重，造成吃锡不良9. FLUX涂布太少；未能使PCB焊盘及元件脚完全浸润10． PCB设计不合理；造成元器件在PCB上的排布不合理，影响了部分元器件的上锡 十一、FLUX发泡不好 1、 FLUX的选型不对2、 发泡管孔过大(一般来讲免洗FLUX的发泡管管孔较小,树脂FLUX的发泡管孔较大）3、 发泡槽的发泡区域过大4、 气泵气压太低5、 发泡管有管孔漏气或堵塞气孔的状况,造成发泡不均匀6、 稀释剂添加过多 十二、发泡太多 1、 气压太高2、 发泡区域太小3、 助焊槽中FLUX添加过多4、 未及时添加稀释剂,造成FLUX浓度过高 十三、FLUX变色 (有些无透明的FLUX中添加了少许感光型添加剂，此类添 加剂遇光后变色，但不影响FLUX的焊接效果及性能） 十四、PCB阻焊膜脱落、剥离或起泡 1、 80%以上的原因是PCB制造过程中出的问题A、清洗不干净B、劣质阻焊膜C、PCB板材与阻焊膜不匹配D、钻孔中有脏东西进入阻焊膜E、热风整平时过锡次数太多2、FLUX中的一些添加剂能够破坏阻焊膜 3、锡液温度或预热温度过高4、焊接时次数过多5、手浸锡操作时，PCB在锡液表面停留时间过长 十五、高频下电信号改变 1、FLUX的绝缘电阻低,绝缘性不好2、残留不均匀,绝缘电阻分布不均匀,在电路上能够形成电容或电阻。3、FLUX的水萃取率不合格4、以上问题用于清洗工艺时可能不会发生（或通过清洗可解决此状况）
