高压都是三根线没有零线，低压的零线从哪来的？这是一个干电工的朋友，问的一个问题。
下面电工老段，带你走进变压器室看一下。
零线到底从哪里来的。
这是室内变压器，屋内暗。

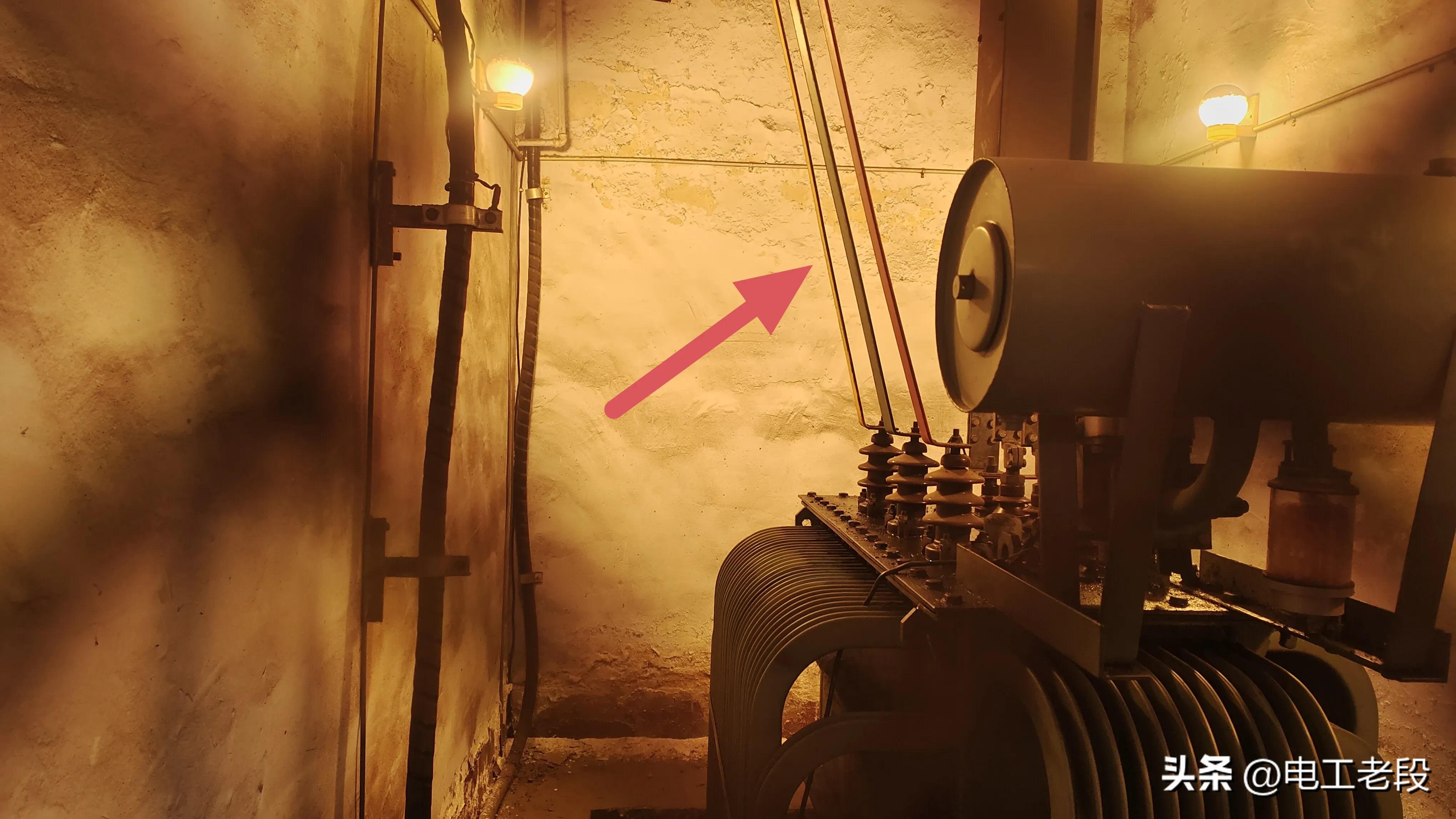

运行状态啊，隔着防护栏看一下，变压器进线是三根。
进线是高压10KV，不足一米的的地方，出线就是400V，有人会问不是应该380V吗？
的确应该是380V，如果在这里就是380V到了生产车间，线路损耗电压降低，就会低于380V。
咱看一下，变压器二次测出线。

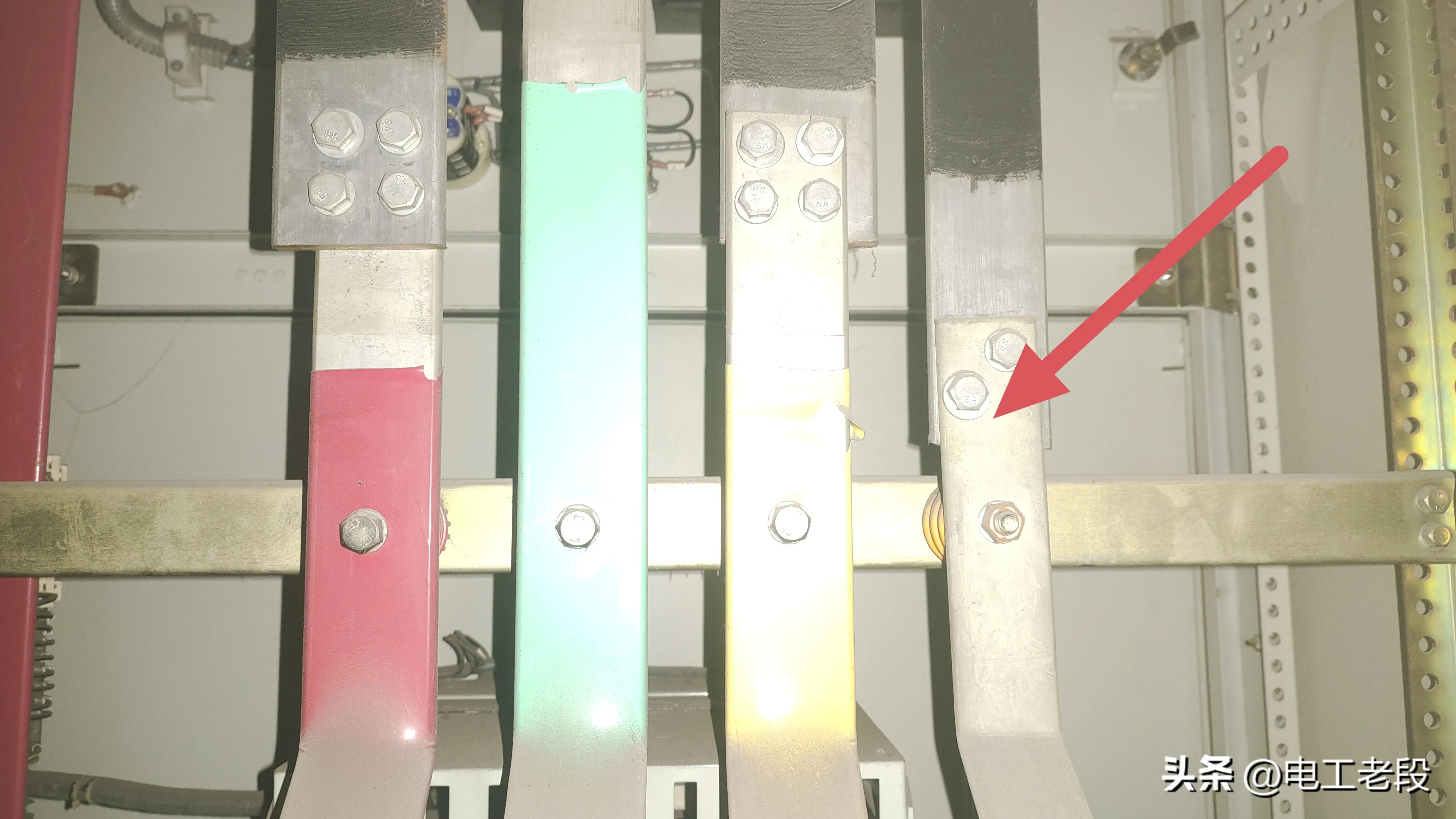

有四根线排，其中最里边的那一根是变压器中心点并接地，按照设计地下做了标准的接地体。
就是这一根线，和三根相线，一起进了低压柜，它就是零线。
到了低压柜以后，它就作为零线，一起完成低压配电，经过漏电保护器以后就不能再接地了。
接地以后漏电保器就会跳闸。
然后，这一根原本在变压器二次侧接地的线， 就成了零线，一起和三相线进入低压动力线路。
在没有漏电保护器的动力线路里，零线是可以接地的，它不会跳闸。
并且保护接零是一种安全保护措施。但是不能用在漏电保护器后端。
有一个考题常会出现，就是判断题RCD
后的中心点可以接地，对和错。答案是错。
它接地就会跳闸。
保护接零在过去，没有漏电保护器的时候，用的比较多。
现在漏电保护器普及，安检部门要求工厂设备，做保护接地和等电位。
