一、方案介绍
本方案用于解决信捷触摸屏与信捷XC3系列PLC之间的无线通信问题。在本方案方案中信捷触摸屏作为主站，信捷PLC作为从站采用达泰电子日系PLC无线通讯终端——DTD435MB-V192，作为实现无线通讯的硬件设备。

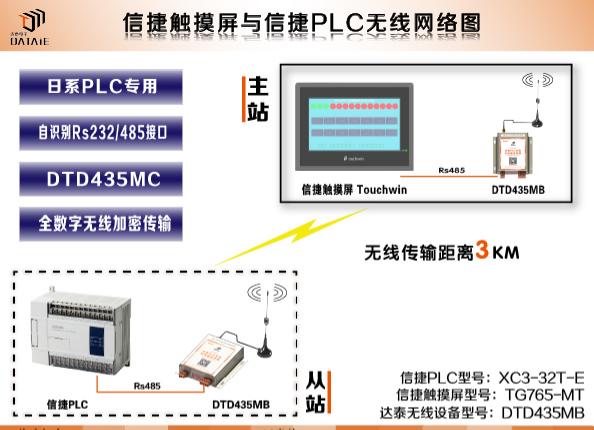

无线系统构成示意图 ▼
二、测试设备与参数
1. 信捷PLC型号：XC3-32T-E *1台2. 信捷触摸屏型号：TOUCHWIN TG765-MT *1台3. 达泰电子日系PLC无线通讯终端——DTD435MB-V192 *2块4. 主从关系：1主1从5. 通讯接口：Rs485接口（两线制）6. 通讯参数：19200，8，E，17. 供电：9-24VDC8. 传输距离：100米，500米，1KM，3KM，20KM
三、产品介绍

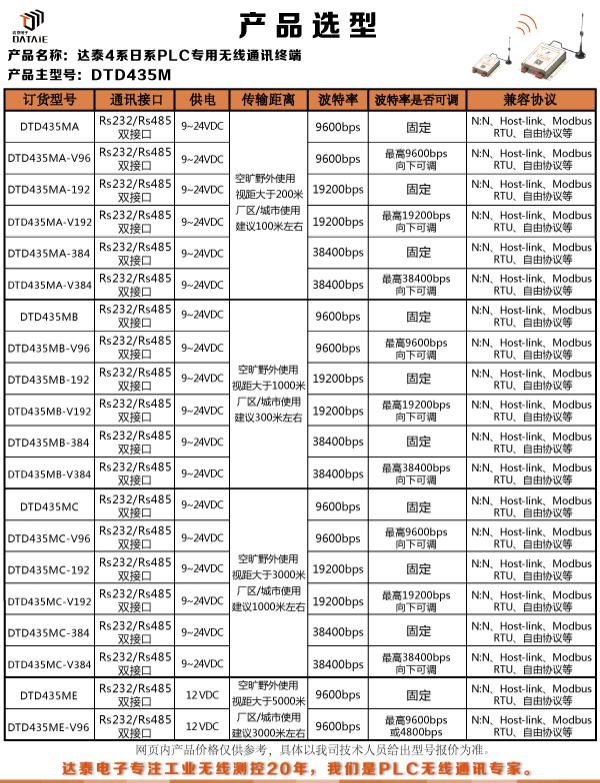

◆ 达泰日系PLC无线通讯终端--DTD435M

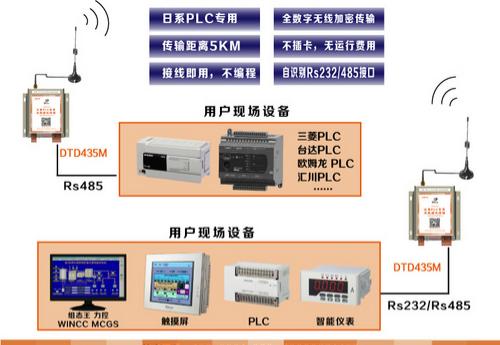

达泰日系PLC无线通讯终端——DTD435M是针对日系PLC的通讯特点而开发的专用工业级无线通讯产品，内嵌Rs232/Rs485双接口，自适应三菱N：N协议、欧姆龙HOST Link协议，台达及永宏等Modbus RTU协议。该产品可以与日系PLC组成无线测控网络，可靠传输距离达到3km以上，并集成EMI抗干扰滤波单元。经过了八年以上工业现场运行考验，可确保长期工作于恶劣环境及工业场合。

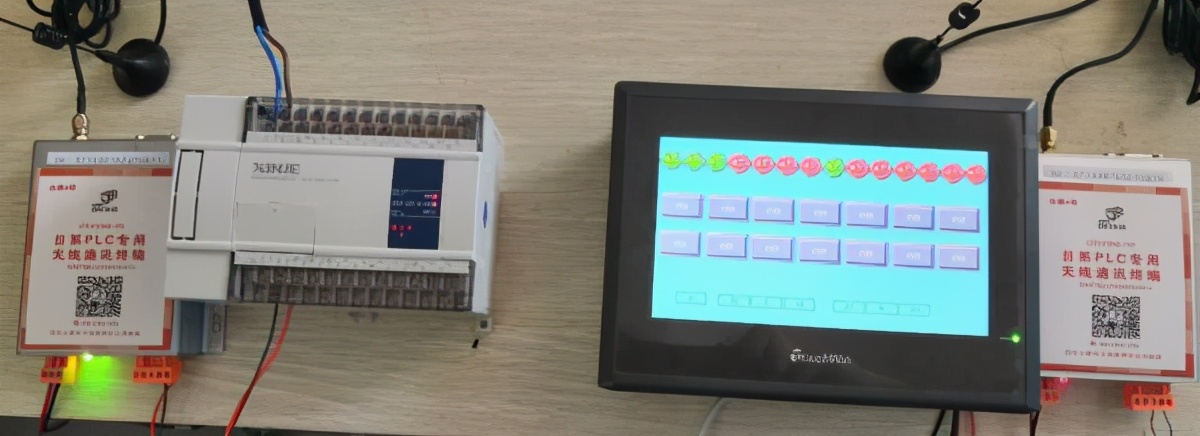

四、实物接线图
五、信捷PLC主站设置

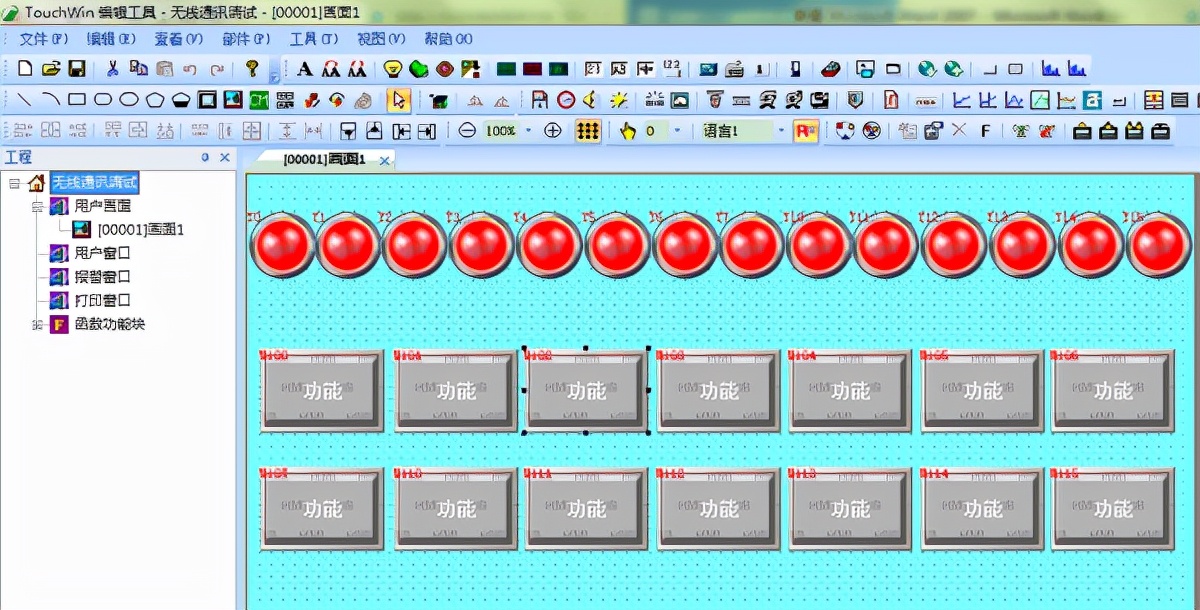

预先安装好TouchWin编辑工具，打开文件夹中“无线通讯调试.txp”程序
其他步骤略

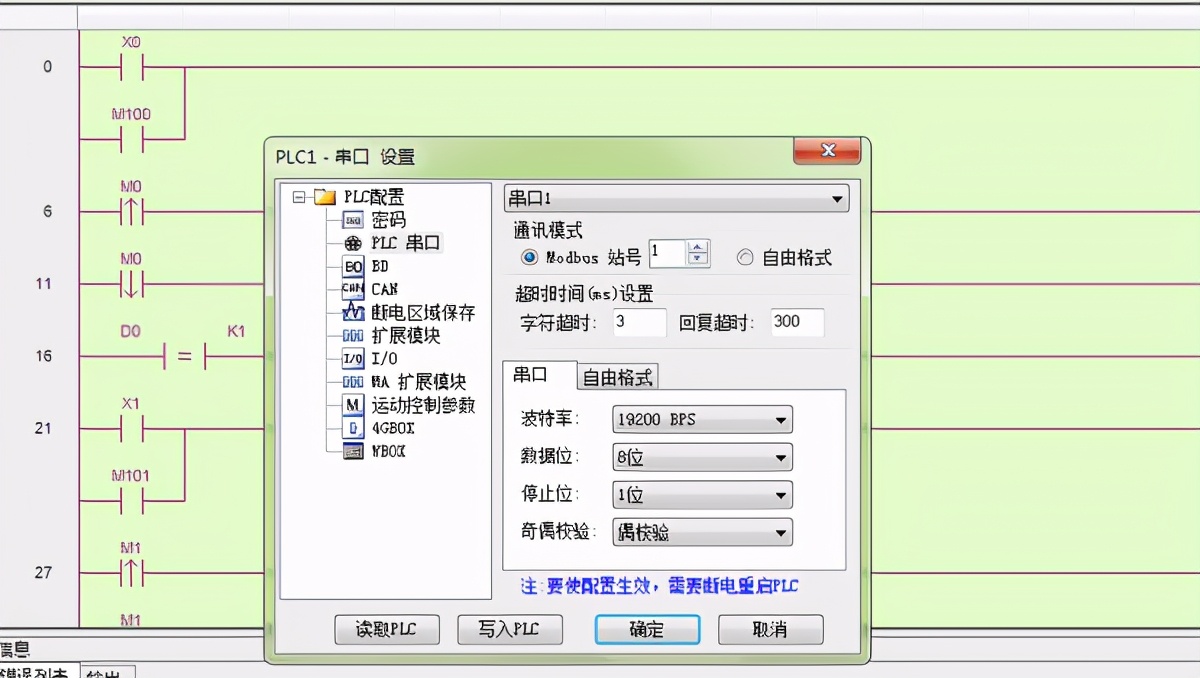

六、信捷PLC从站设置
七、无线方案的好处
1. 节省改造周期，无需大型施工： 免除布线维护困扰，一天之内就可以轻松的完成改造并达到通讯稳定性要求。
2. 安装简单，无需编程： 无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。
3. 数据传输可靠，全数字无线加密传输： 通讯协议进行了再次加密处理。
4. 无运行费用，无需插卡： 后期在使用过程中，不需要支付任何无线设备运营费用。
5. 售后服务： 具有20年工业现场调试经验的无线通讯团队，为产品提供技术支持与售后服务。
