一、用户问题

为什么梁配筋 PKPM为 1000而 YJK 不超筋？

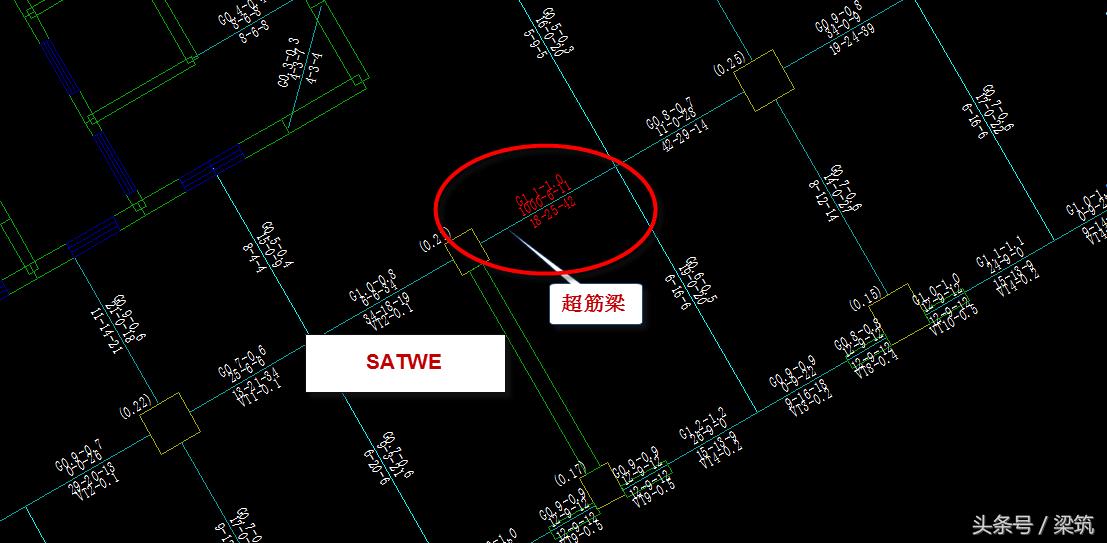

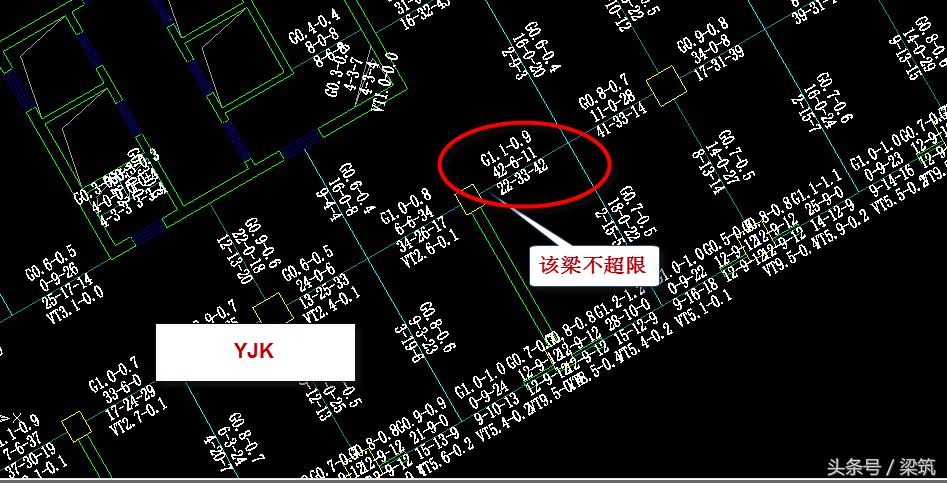

如在 24 层如下图， 圈中梁，SATWE 支座负筋显示 1000，超限，而 YJK 为 42，正常不超限。

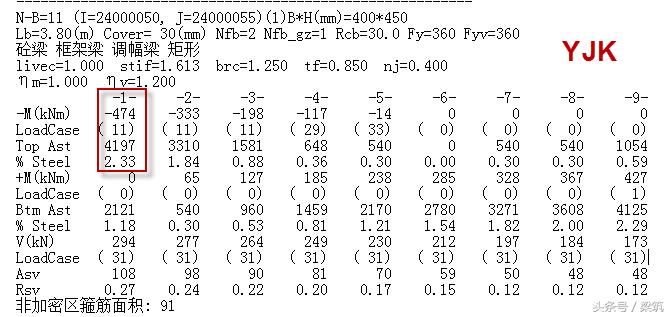

从该梁计算书可以看出，SATWE 和 YJK 的最大弯矩分别为-478 和-474，基本相同。但配筋面积 SATWE输出 99999，YJK 为 4197。

二、差别原因分析

PKPM 平面配筋简图中显示 1000，计算文本中显示 99999，这表示它经过某种判断已经认为梁配筋超

限。这种判断可在 PKPM2003 年出版的《钢筋混凝土构件设计原理及算例》书的 2.1.4 节公式（2-24）查出。

在 PKPM 软件中，有一个"极限弯矩"的概念，该"极限弯矩"表示为：

当设计弯矩大于"极限弯矩"， PKPM 不再进行配筋计算，而是认为截面异常，直接给出计算面积99999 的输出，这种输出在配筋简图显示为 1000。经过我们的测试和对比，在很多情况下，当设计弯矩超过"极限弯矩"时，实际计算的受拉钢筋还未达到最大配筋率。所以，在 YJK 软件中，不进行这样的"弯矩超限"判断，而是根据设计弯矩计算真实配筋（当截面受压区高度达到界限高度时，通过增加受压钢筋来平衡弯矩），通过配筋率来判断是否超限。对于同样这根梁，YJK 配出钢筋 2.33%，并不超限。

三、结论

当梁截面高度较小、或者梁承受的弯矩较大时，比如在梁的支座位置，或者在铰接次梁的跨中位置，PKPM 配筋常输出 1000（简图上）或者 99999（文本上），这种情况表明 PKPM 没有进行通常的配筋计算，而是通过"弯矩超限"判断梁配筋超限。在 YJK 软件中，不进行这样的"弯矩超限"判断，而是根据设计弯矩计算真实配筋（当截面受压区高度达到界限高度时，通过增加受压钢筋来平衡弯矩），通过配筋率来判断是否超限。所以，YJK 可以根据设计弯矩真实计算钢筋，不会出现 PKPM 的配筋 99999 异常问题。
