6.5 草绘修饰特征的应用

对于一些要印制在零件表面上的公司徽标、操作警示、代号等信息，可以采用草绘修饰特征来表示。既可以在规则的平整表面上创建草绘修饰特征，也可以在非规则的零件曲面上创建草绘修饰特征。

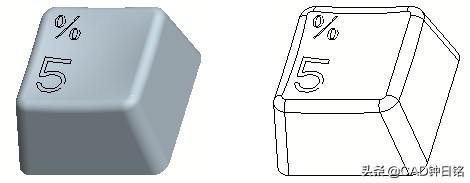

本范例以键盘按钮模型为例，在它的上曲面上创建草绘修饰特征，如图6-54所示。

图6-54 创建按键上的草绘修饰特征

知识点：创建草绘修饰特征。

具体的操作步骤如下：

1）打开源文件tsm_6_5.prt，文件中存在着一个键盘按键的模型。

2）从菜单栏中，选择"插入"→"修饰"→"草绘"命令，打开如图6-55所示的菜单管理器。

图6-55 "选项"菜单

3）从菜单管理器中的"选项"菜单上，选择"投影截面"→"无剖面线"→"完成"命令，出现如图6-56所示的"特征参考"菜单。

图6-56 "特征参考"菜单

4）选择如图6-57所示的目标曲面。

图6-57 选择目标曲面

5）在菜单管理器的"特征参考"菜单中选择"完成参考"选项。

6）选择TOP基准平面作为草绘平面，在菜单管理器的"方向"菜单中选择"正向"选项，然后在"草绘视图"菜单中选择"缺省"选项。

7）利用"文本"按钮，分别创建如图6-58所示的文本"%"和"5"。其中"%"的字体为"Symbol"，"5"的字体为"font3d"。

图6-58 绘制文本

8）单击"继续当前部分"按钮。在键盘按键的曲面上创建投影截面草绘修饰特征，如图6-59所示。

图6-59 创建投影草绘修饰特征

案例结束。有兴趣的读者，可以对照上述案例，使用Pro/E或Creo参照着上述方法及步骤自行进行上机操练。
