SIMATIC HMI U盘存储历史数据
首先要确定哪些设备是支持硬件存储的，在 WinCC 中组态日志时，可用的存储位置取决于具体使用的 HMI 设备。
|
HMI 设备 |
支持的日志 |
支持的存储位置 |
支持的存储位置 |
||||||||
|
报警 |
变量 |
审计跟踪 |
|||||||||
|
精简面板1 |
不支持 |
不支持 |
不支持 |
- |
- |
||||||
|
精简面板第二代2 |
支持 |
支持 |
不支持 |
TXT 文件 (Unicode) |
U 盘（USB 端口） |
||||||
|
精智面板3 |
支持 |
支持 |
支持 |
CSV 文件 (ASCII) RDB 文件 TXT 文件 (Unicode) |
存储卡 (SD) 存储卡 (USB) 网络驱动器 |
||||||
|
移动面板4 |
支持 |
支持 |
支持 |
CSV 文件 (ASCII) RDB 文件 TXT 文件 (Unicode) |
存储卡 (MMC) 存储卡 (USB) 网络驱动器 |
||||||
|
支持 |
支持 |
支持 |
CSV 文件 (ASCII) RDB 文件 TXT 文件 (Unicode) |
存储卡 (SD) U 盘（USB 端口） 网络驱动器 |
||||||
|
使用 Runtime Advanced 的 PC 系统 |
支持 |
支持 |
支持 |
CSV 文件 (ASCII) 数据库 RDB 文件 TXT 文件 (Unicode) |
本地文件系统 网络驱动器 |
||||||
|
1
2 KTP 400、KTP 700、KTP 900、KTP 1200 3 设备列表中的所有 HMI 设备 4 仅限移动面板 277 5 KTP 400F 移动版、KTP 700 移动版、KTP 900 移动版，包括故障安全版本 |
|||||||||||
如现在我要记录一个趋势的模拟量
1.0 首先如下图，这里用的是KTP1200 后缀Basic 要在HMI的历史数据中，先建立一个数据记录，名字不要中文，
数据记录注意点：
存储位置指的是文件格式，因为我这个是精简二代屏，所以只支持TXT格式的
每个记录的数据数量，就是指这个数据记录的TXT是准备记录多少组数据，默认500，因为后面还涉及到循环记录
路径：就是存储路径\USB_X60.1\1111，\USB_X60.1对应就是HMI后面的USB口的路径，\USB_X60.1\1111相当于在U盘里建了一个1111的文件夹了，而存储的数据文件就放在这里面
1.1 记录变量
名称尽量用英文，过程变量就是你要记录的变量，采集模式可以是循环/变化时/必要时，记录周期最快1S一次，可以设置上下限，范围内的采集
2.0

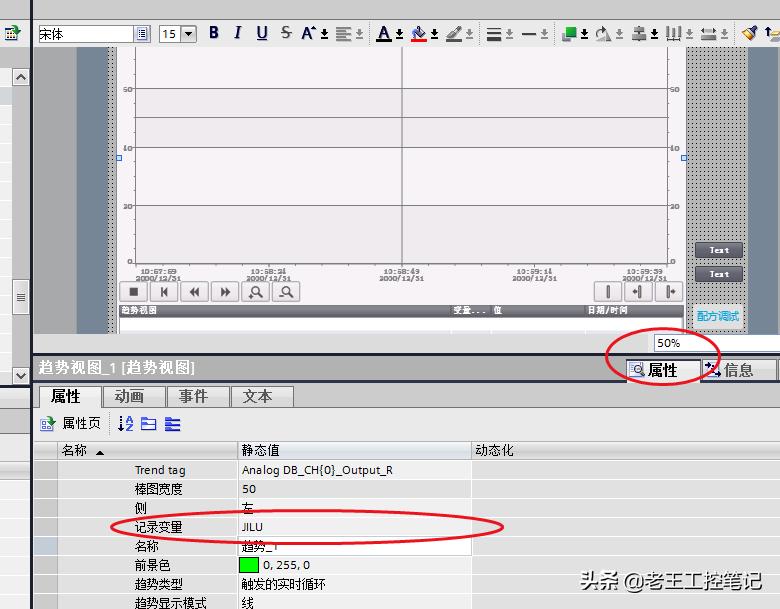

如下图，还要在趋势图属性的记录变量中，绑定刚才创建的变量
另外还要如下情况要注意：
1. 组态数据记录功能，需要修改数据记录名称为英文。
2. 第三方U盘大小不超过32G，fat32格式格式化.组态步骤和精智面板一致。
3. 注意什么时候开始记录，有两个方法
方法一：如下图，数据记录时勾选运行时启动数据记录
方法二：新增一个按钮来控制什么时候开始记录/停止记录
实际读取数据如下：
