故障现象
客户描述iPhone6s摔过后打电话无声音，耗电快。
维修过程
开机进入系统，先对客户描述的故障进行检测，实测为打电话时对方听不到声音，我们
俗称无送话。测试听筒和免提都正常，接下来测试录音。这里的思路是，如果录音和送话不正
常，就是麦克风一音频芯片一CPU之间的通信问题；如果录音正常，那么就是基带一CPU
之间通信问题。

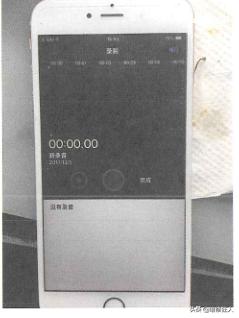

打开语音备忘录，发现录音按键是灰色的，无法打开，如图所示。
这种打电话无声音、不录音的故障基本可以确定是送话器一音频芯片一CPU之间有问

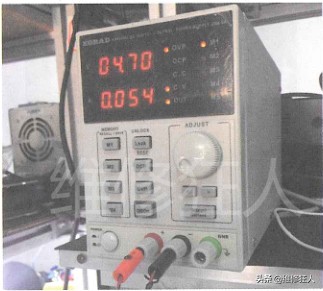

题了。拆机，按可调电源开机，发现漏电电流为54mA，如图所示。

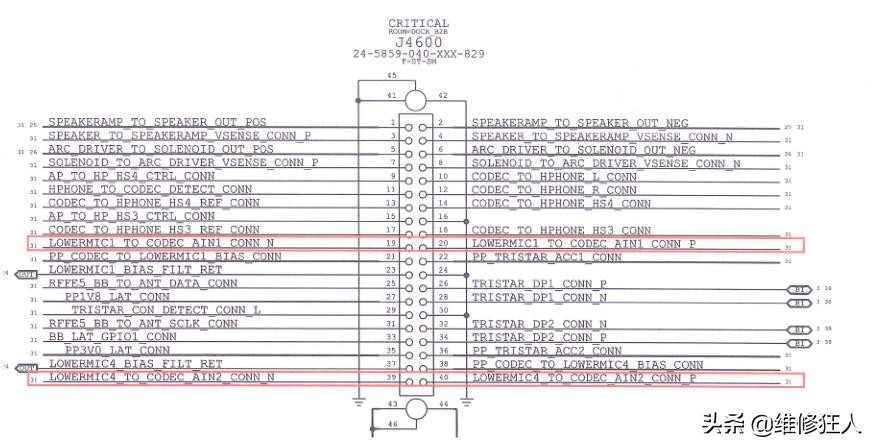

先修打电话无声音的故障。送话用的是尾插上的麦克风，先测量MIC1和MIC4的二极
体值，测量位置如图所示。
测量中发现LOWERMMIC4_TO_CODEC_AIN2_CONN_N和LOWERMMIC4_TO_

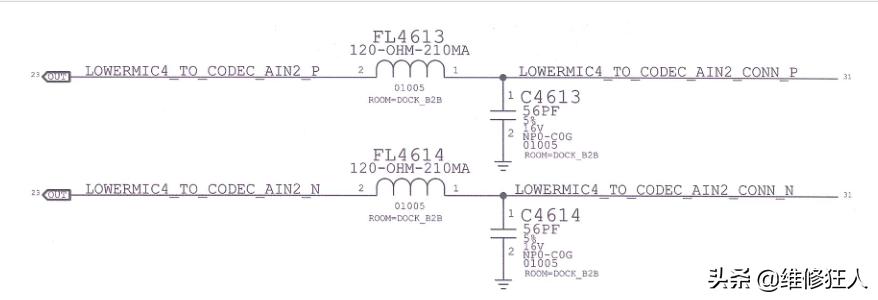

CODEC_AIN2_CONN_P这两个信号的二极体值为无穷大。查图纸发现是通过FL4614和
FL4613后连接到音频芯片的，如图所示。
测量电感连接音频芯片一端的二极体值也为无穷大，说明是主板板层断线或者音频芯

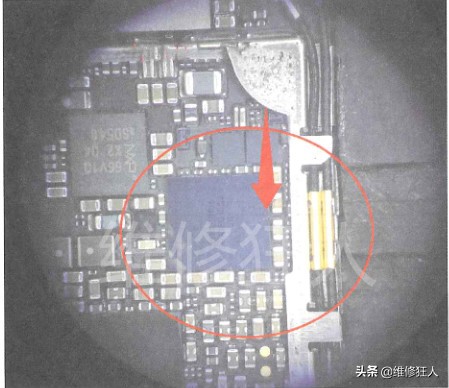

片虚焊了。撕开CPU背面贴纸，在显微镜下观察，发现音频芯片表面开裂了，如图所示。
直接拆下音频芯片后更换一个新的芯片，如图所示。更换完毕，接可调电源开
机，已经不漏电了。开机测试录音、打电话都正常。维修到此结束
