大家好，我是三哥，昨天有人问我在使用CAD的时候怎么用块遮住区域，想了想这个问题可以和各位朋友分享一下，我们就来说下这个问题。
当我们使用CAD进行设计工作时，可能会遇到某部分区域阻挡的情况，那么我们如何运用块的方式遮住这些区域但又不影响的我们的效果呢？
1、首先，大家打开CAD软件

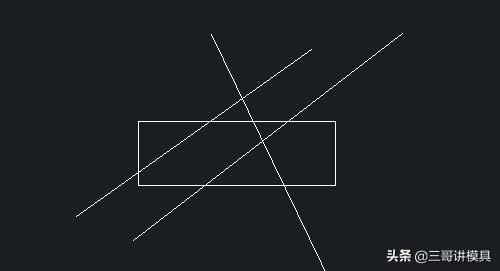

2、如下图所示，需要用块遮住这些线的一部分，但这里的矩形块遮不住线条

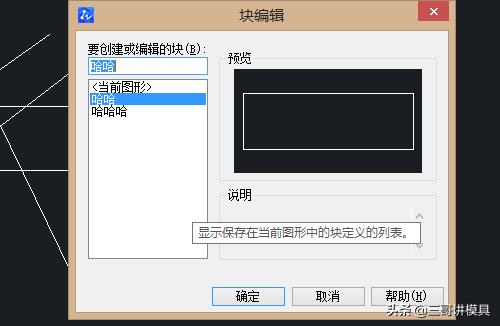

3、使用鼠标对矩形块进行双击操作，进入到“块编辑”对话框里，我们点击“确定”按钮
4、进入至块编辑器中，我们直接在命令行中输入WIPEOUT指令，按回车键确认

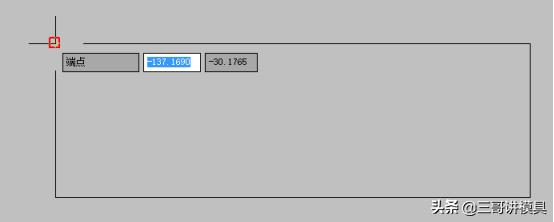

5、根据CAD软件命令行出现的指示，我们依次连接块边缘的每个点，练成一个闭合的图形，再按下空格键
6、选中块，再点击右旁的“前置”按钮

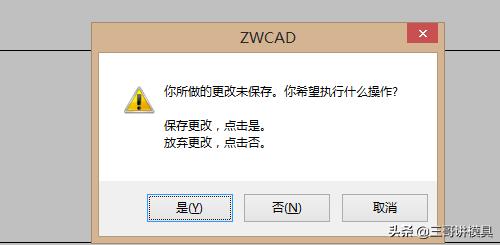

7、关闭编辑器并进行保存

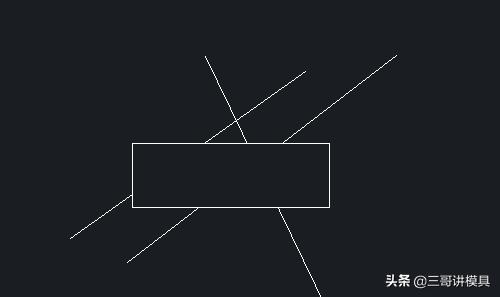

8、最后，对块进行拖动操作，都能遮住线条了，执行结果如下图所示
好了，这些就轻轻松松地把问题解决了，是不是特别简单呢？认为有用的朋友可以给小编点个“关注”哦，小编会经常更新这方面的文章。
