1、加载元件库
在绘制电路原理图的过程中，首先要在图纸上放置需要的元件符号。AltiumDesigner 21作为一个专业的电子电路计算机辅助设计软件，一般常用的电子元件符号都可以在它的元件库中找到，用户只需在Altium Designer 21元件库中查找所需的元件符号，并将其放置在图纸中适当的位置即可。

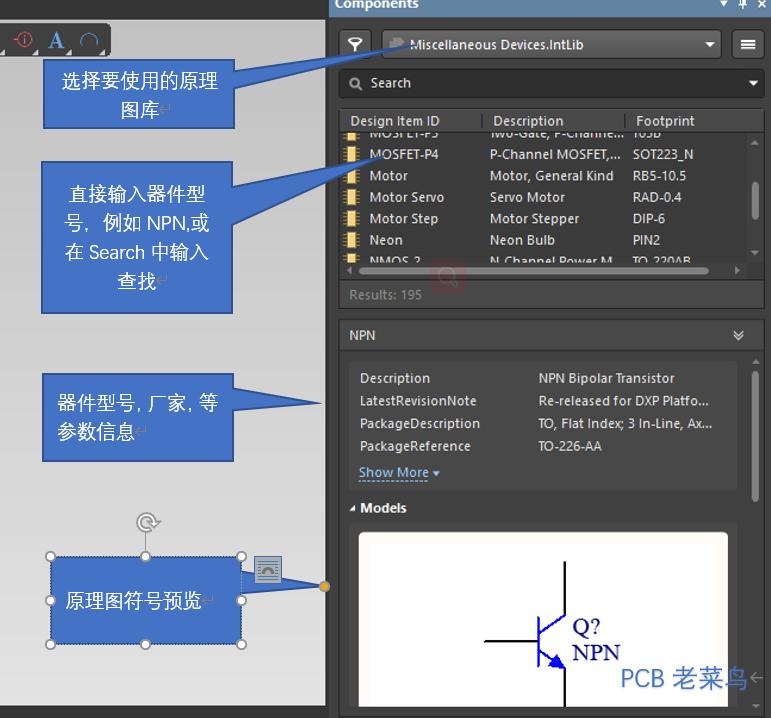

打开库面板对话框
上图所示：如果找不到原理图库面板，可以选择右下角的panels 选择Components，打开原理图库面板，当然这个面板有很大作用，所有常用的面板都可以在这里打开。
添加库对话框
如果没有器件库，打开“Libraries（库）点击右侧菜单，选择”浏览库”file-based libraries preferences….，选 择已安装，点击右下安装，会自动弹出“Libraries（库），浏览自己要加载的库，选择要加入的库文件。也可以选择AD中自己带的其它库文件，作为参考学习，也是很有帮助的，自带库目录：C:\Users\Public\Documents\Altium\AD21\Library\
“Available Libraries”（可用的库）：对话框中有3个选项卡，下图所示：
“Project（工程）：”选项卡列出的是用户为当前工程自行创建的库文件，
“Installed（已安装）：”选项卡列出的是系统中可用的库文件。
“search path”(搜索路径) : 可以通过搜索目录来找到器件库，
可用库对话框
原理图默认的加载了三个原理图库文件，这三个库文件也基本够用，这里面这到底有什么器件，对英文翻译为人话就是：
Miscellaneous Devices.： 杂七杂八的器件都有，电阻、电位器、电容、二极管、三管，电感 等。
Miscellaneous Connectors.：各种各样的连接器。
Simulation Generic Components：带仿真的通用组件
在对话框中，选中一个库，可以上移和下移按钮是用来改变元件库排列顺序的。
二、放置元器件
加载完元件库后就可以放置器件到原理图页面。
如果还没有原理图，那么就点击文件新建->原理图，即可新建一张新的原理图。
在空白的原理图页面，选择菜单（放置）place,->在选择（器件）part，或者右击原理图选择放置place-->part器件、或用快捷键P+P,光标自动到原理图库页面，出现如下图所示。
PCB老菜鸟
Altium designer放置元件与编辑属性，可以根据实际选择器件库，器件型号，如选中器件后，双击器件，即可放置到原理图页面。在选中状态按空格键进行器件的旋转调整,点击鼠标左键进行放置，右键退出放置器件。
PCB老菜鸟
上图为放置器件状态，在放置器件状态按TAB键，出现下图所示：器件参数信息，重点修改comment（参数10K 必填写），footprint(封装 必填写)，description 描述等其它可填，可不填的。
