在项目常规设计中，必须有人机交互，通常的做法就是设置操作盘，外加触摸屏。
1、 操作盘作为常规操作包括经常操作的按钮和指示灯；
2、 触摸屏作为参数设置、报警信息显示、数据显示、动画展示等人机交互操作及信息指示；
如果执行机构多，操作按钮避免不了密密麻麻，占用空间，按钮、指示灯及线缆成本提高。
作为人机对话的接口，HMI 解决方案可实现完美的交互且优势彰显：
• 高生产力 — 竞争力大幅提升
• 高效率 — 成本显著降低
• 高利用率 — 时间大幅缩短
下面介绍HMI面板选型快速入门，SIMATIC HMI
一、选型注意事项
1、通信
面板选型首要考虑通信是否能满足项目要求，例如：能和什么控制器（PLC）通信，最多连接几个控制器（PLC）等。
面板的通信接口参数也需要了解，例如：是否有对应的物理接口，如果面板仅有 MPI/DP 接口，就不可能做以太网通信。
2、尺寸/工作环境
面板尺寸包括显示区尺寸、前面板尺寸、开孔尺寸。样本或手册中的几寸屏，是指显示区对角线长度，单位为英寸。
除了考虑面板在现场的安装，还要注意现场的工作环境对面板的要求。例如：温度、湿度、防护等级等。这些参数都关系到面板是否能在所处环境中正常工作。
3、功能/技术参数
不同系列的面板，功能上会有很大差异。并且即便同系列的面板，技术参数也会有不同。
常用的人机界面功能，例如：变量记录/报警记录（历史数据）、配方、连接打印机等。
通过面板的技术参数，可以进一步了解产品的详细信息，例如：能创建多少个变量、能创建
多少个画面、能存储多少条报警信息等。
二、SIMATIC HMI 面板分类和介绍
目前已发布并且正常销售的 SIMATIC HMI 面板可分为以下几大类：
1. 精彩面板（Smart Line）（仅限中国大陆区域）
西门子顺应市场需求推出的 SIMATIC 精彩系列面板，准确地提供了人机界面的标准功能，经济适用，具备高性价比。
2. 按键式面板（Key Panel）
按键型面板是基于 PROFINET 的按钮式面板，它们无需任何组态（Step7 中需要组态）便可随时投入运行。它们替代了单独接线的长行程按键。其设计便于操作员对机床进行直
接的操作控制。
3. 精简面板（Basic Panel）
精简面板拥有全面的人机界面基本功能，是适用于简易人机界面应用的理想入门级系列
面板。
4. 精智面板（Comfort Panel）
精智面板可满足设备级的各种高可视化要求。凭借其优异的功能性能与多样化的界面显
示，成为高端应用的理想之选。
5. 移动面板（Mobile Planel）
移动面板是高端移动应用的不二之选。该系列面板支持线缆或 Wi-Fi 通信，还可应用
于故障安全设备和分布较广的工厂中。
下面我们将针对比较常用的标准产品：精彩面板（Smart Line）、精简面板（2nd Basic
Panel）、精智面板（Comfort Panel）这三个系列做详细介绍。
1、 精彩面板（Smart Line）

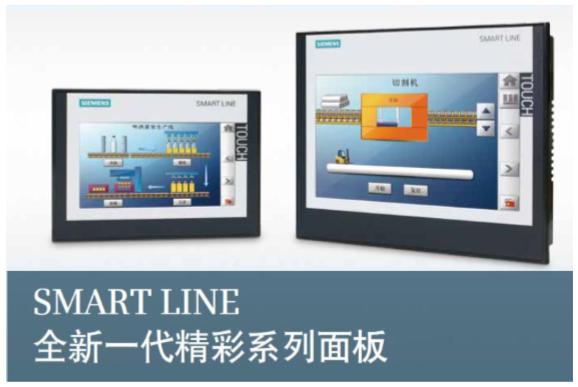

全新一代精彩系列面板 —— SMART LINE V3，是第三代精彩系列面板，目前有 2 款型号：
Smart 700 IE V3
Smart 1000 IE V3
SmartLine V3 集成有一个串口和一个以太网口，支持以下西门子控制器（PLC）。 串口：S7-200、S7-200 CN、Smart200；最多连接 4 个 PLC。 以太网：S7-200（CP243-1）、Smart200、LOGO!； 最多连接 4 个 PLC。
注意：SmartLine 产品不支持与 S7-300/400 通信，也不支持与 S7-1200/1500 通信。串口和以太网口只能使用一个 ，否则编译通不过。

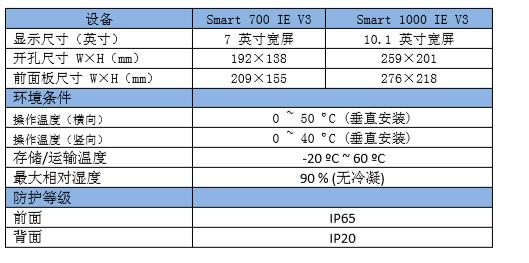

SmartLine V3 尺寸/工作环境：
精彩面板功能/技术参数：
1）触摸屏，无功能键。
2）支持硬件实时时钟功能（缓冲时间长达 6 周）。
3）集成 USB 2.0 host 接口，可连接鼠标、键盘、Hub 以及 USB 存储器。
4）支持数据和报警记录归档功能，归档仅能存储在 USB 存储器。归档数据不支持在面板上显示，但可以通过 USB 存储器传输到电脑上显示。
5）配方管理，实时趋势显示，报警功能。
6）通过 Pack & Go 功能，轻松实现项目更新与维护。
7）不支持连接打印机。
8）全新的 WinCC Flexible SMART 组态软件，简单直观，免费使用。

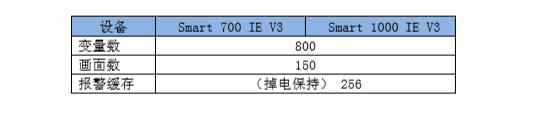

部分技术参数：

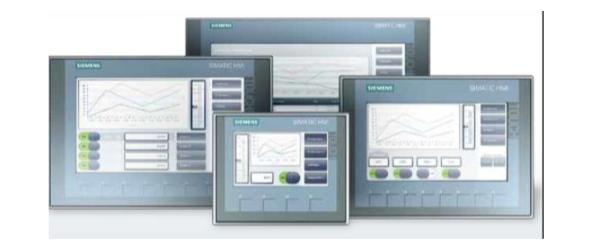

2、 精简面板（Basic Panel）
精简系列提供了带 4"、7"、9" 和 12" 宽屏显示器的面板，以及可进行按键及触控组合式操作的面板。通过集成式以太网或 RS 485/422 接口（与型号相关），可简便连接到控制器。
标准产品目前有 8 款型号：
一代精简（一代精简目前仅有 2 款正常销售）：
KP300 Basic PN
KP400 Basic PN
二代精简：
KTP400 Basic PN
KTP700 Basic DP
KTP700 Basic PN
KTP900 Basic PN
KTP1200 Basic DP
KTP1200 Basic PN
精简面板通信 ：
精简面板集成有一个 RS 485/422 接口或者一个以太网口，支持以下西门子控制器（PLC），并且最多连接 4 个控制器（PLC）。
SIMATIC S7-1500 SIMATIC S7-1200 SIMATIC S7-300 SIMATIC S7-400 SIMATIC S7-200(CN) SIMATIC Smart200 SIMATIC LOGO!
注意：精简面板名称中带 DP 的，为仅集成一个 RS 485/422 接口；带 PN 的，为仅集成一个以太网口。如： KTP1200 Basic DP 仅有一个 RS 485/422 接口，如果 PLC 仅有以太网接口是无法直接通信的，建议选择 KTP1200 Basic PN 面板。

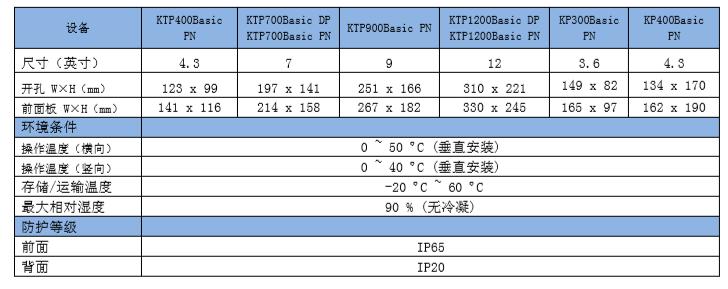

精简面板尺寸/工作环境：
精简面板功能/技术参数：
1）面板描述中带有 KTP 的，表示触摸+功能键；描述中带有 KP 的，表示无触摸仅按键功能。
2）一代精简面板无实时时钟功能；二代精简面板支持硬件实时时钟功能（缓冲时间长达
6 周）。
3）一代精简面板无 USB 接口；二代精简面板集成 USB 接口，可连接鼠标、键盘、Hub 以及 USB 存储器。
4） 一代精简面板不支持归档功能；二代精简面板支持数据和报警记录归档功能。归档仅
能存储在 USB 存储器（TXT 格式文件），归档数据通过控件可以在面板上显示。
5）支持配方管理，趋势显示，报警功能。
6）二代精简面板支持 U 盘*载下**。
7）不支持连接打印机。
8）使用工程组态软件 SIMATIC WinCC Basic/Comfort/Professional 或 SIMATIC STEP 7 Basic/Professional（带集成的 WinCC Basic）进行组态。

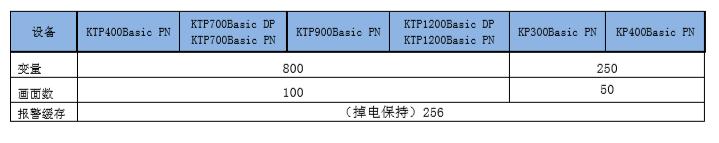

部分技术参数：

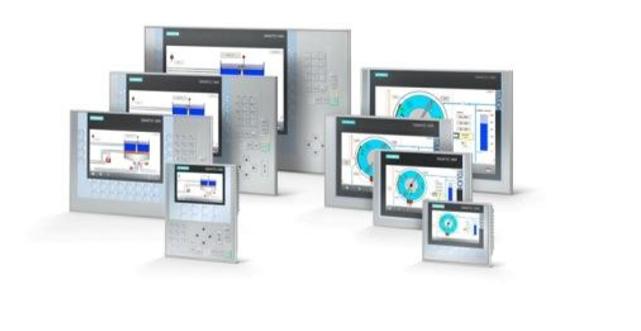

3、 精智面板（Comfort Panel）
精智系列提供了带 4"、7"、9"、12"、15"、19"和 22" 宽屏显示器（1600 万色）的面板。精智面板可满足设备级的各种高可视化要求。凭借其优异的功能性能与多样化的界面显示，成为高端应用的理想之选。标准产品目前有以下型号
触摸和按键
KTP400 精智面板
触摸面板
TP700 精智面板
TP900 精智面板
TP1200 精智面板
TP1500 精智面板
TP1900 精智面板
TP2200 精智面板
按键面板
KP400 精智面板
KP700 精智面板
KP900 精智面板
KP1200 精智面板
KP1500 精智面板
精智面板通信：
精智面板集成 PROFIBUS （MPI/DP）和 PROFINET（以太网） 接口，支持以下西门子控制器
（PLC）:
SIMATIC S7-1500 SIMATIC S7-1200 SIMATIC S7-300 SIMATIC S7-400 SIMATIC S7-200(CN) SIMATIC Smart200 SIMATIC LOGO!

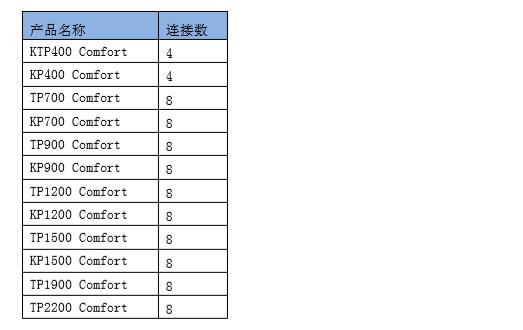

精智面板能连接几个控制器 PLC，请参考下表：

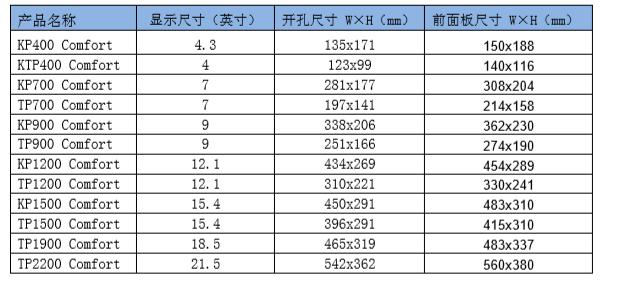

精智面板尺寸/工作环境：
精智面板功能/技术参数：
1）面板描述中带有 KTP 的，表示触摸+功能键；描述中带有 KP 的，表示无触摸仅按键功能；描述中带有 TP 的，表示仅触摸无按键功能；
2）集成高端功能，带有归档、脚本、PDF/Word/Excel 查看器、Internet Explorer、
Media Player 和 Web 服务器
3）精智面板支持硬件实时时钟功能（缓冲时间长达 6 周）。
4）设备发生电源故障时，可确保数据安全和 SIMATIC HMI 存储卡的数据安全
5）创新的维护和调试方式，可通过第二个 SD 卡进行（自动备份）
6）通过了多种认证（例如，ATEX 2/22 和船舶认证），适用于条件极为恶劣的工业环境
7）所有型号都可用作 OPC UA 客户机或用作 OPC DA 服务器 支持配方管理，趋势显示，报警功能。
8）支持 U 盘*载下**。
9）支持连接特定打印机。
10）使用 TIA 博途 WinCC Comfort 以及以上版本工程软件进行组态。

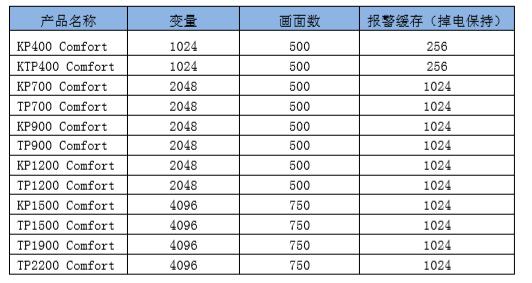

部分技术参数：
注：精智面板可以接打印机，但不是市场上所有打印机都适用。
面板选型需要多方面考虑，本文仅作为选型入门文档。如对产品选型有任何疑问或者
特殊要求，请联系西门子代理商。文中未提及的功能和技术参数请参考产品手册。面板产品
存在不定期更新可能性，文中的内容如与产品手册不一致，请以最新的产品手册为准。
