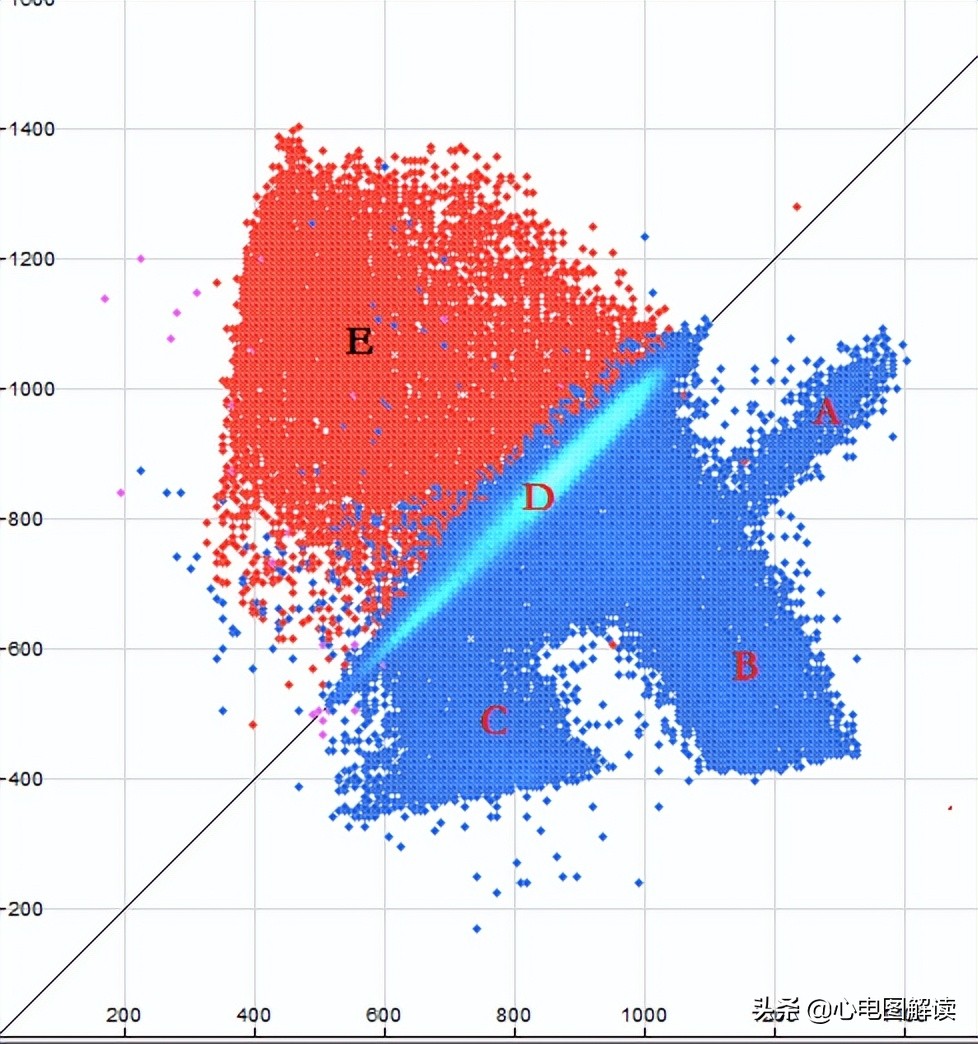

男，77岁。本例是24h Lorenz散点图。提示室性早搏，可见室性并行心律。室性并行心律一例—— Lorenz 散点图，可见大量二联律。 图1-图8是动态心电图片段。

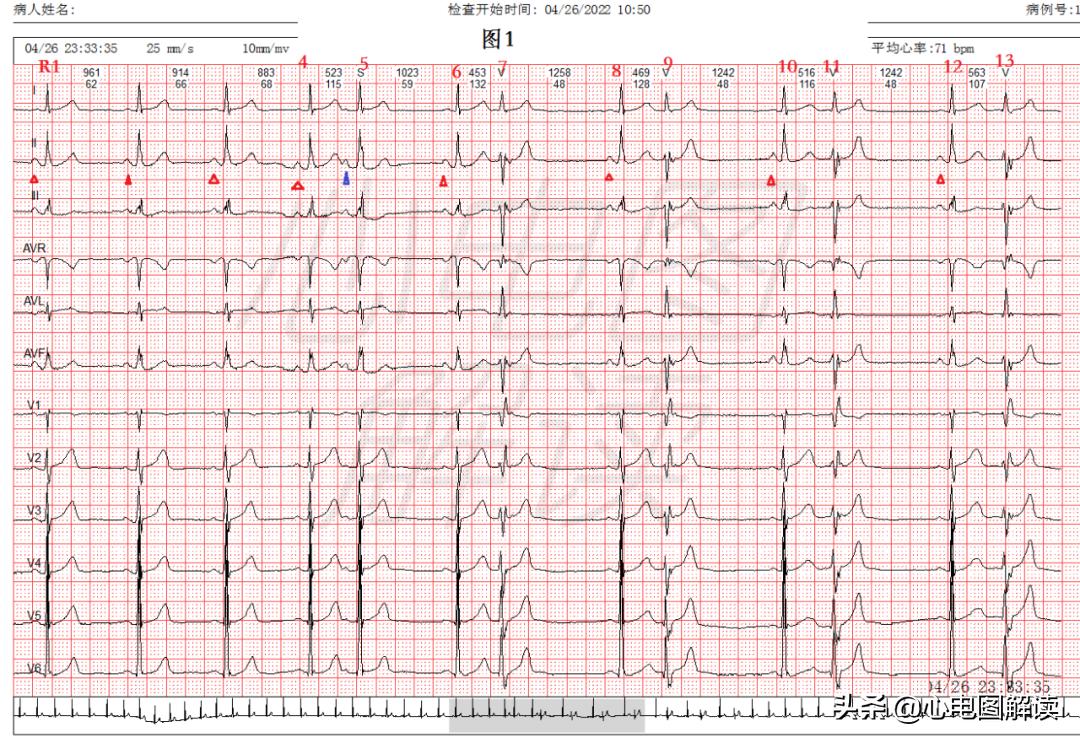

图1心电图分析：
P波（ △型标记）规律出现，在Ⅰ、II、III、aVF、avL、V3-6导联直立向上，avR导联向下，心房率约62bpm，PR间期0.14s，由此可知其为窦性心律。
R5提前出现，其前有P'（形态和窦P略有差异），联律间期0.5s，P'R>0.12s，落在T波后，伴不完全代偿间歇，所以是 房性早搏 。
R7、9、11、13宽大畸形，联律间期不等，其前无P波，有代偿间歇，是室性早搏 。 室性QRS波群联律间期不固定，表现为室性并行心律。
V1呈rSr'型，时限小于0.12s，提示不完全性右束支阻滞。
心电图诊断：
1.窦性心律，
2.室性早搏呈并行心律，
4.不完全性右束支阻滞。
图2心电图分析：
基础心律为 窦性心律。
R4、6、8宽大畸形，联律间期不等，其前无P波，有代偿间歇，是室性早搏 。
室性QRS波群联律间期不固定，表现为室性并行心律。
R4 形态介于窦性QRS和室性QRS间，其前必有窦性P波，PR间期0.12s（小于窦性PR间期），提示为 窦﹣室 室性融合波 ，是窦性激动与室性激动共同引起心室除极产生的融合搏动。
图3心电图分析：
基础心律为 窦性心律。
R3、5、7、9、11是室性早搏 。
室性QRS波群联律间期不固定（联律间期越来越短），表现为室性并行心律。
R3 形态介于窦性QRS和室性QRS间，提示为 窦﹣室 室性融合波。

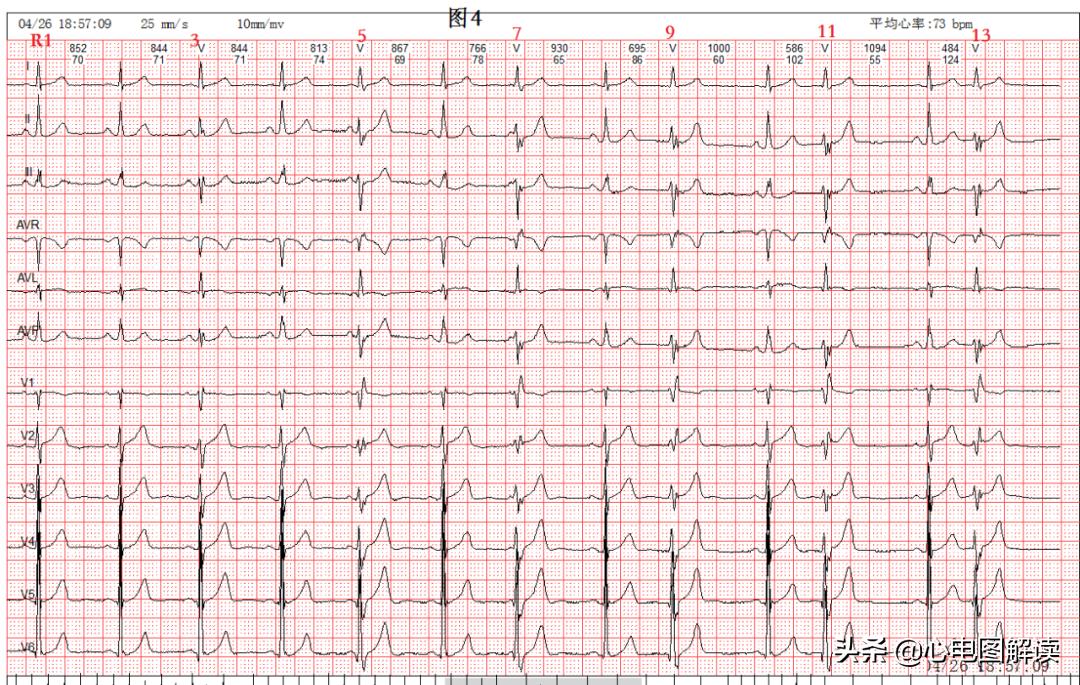

图4心电图分析：
基础心律为 窦性心律。
R3、5、7、9、11是室性早搏 。
室性QRS波群联律间期不固定（联律间期越来越短），表现为室性并行心律。
R3 形态介于窦性QRS和室性QRS间，提示为 窦﹣室 室性融合波。

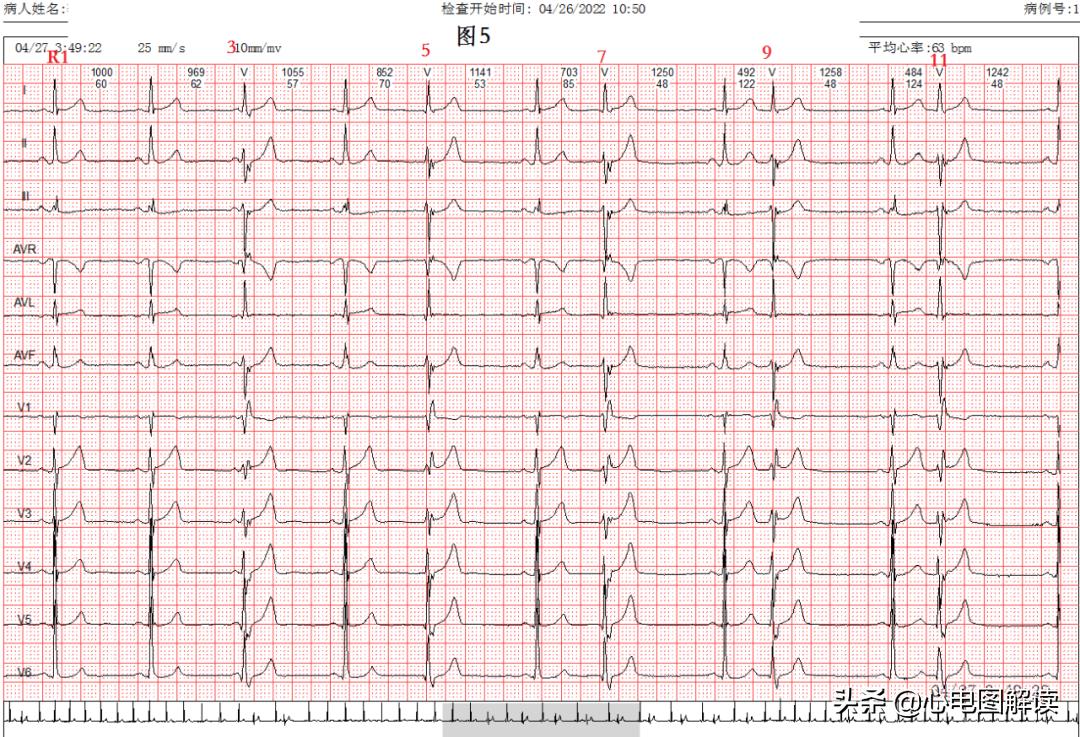

图5心电图分析：
基础心律为 窦性心律。
R3、5、7、9、11是室性早搏 。
室性QRS波群联律间期不固定（联律间期越来越短），表现为室性并行心律。
R3 的PR间期太短，没有形成 室性融合波 的条件。

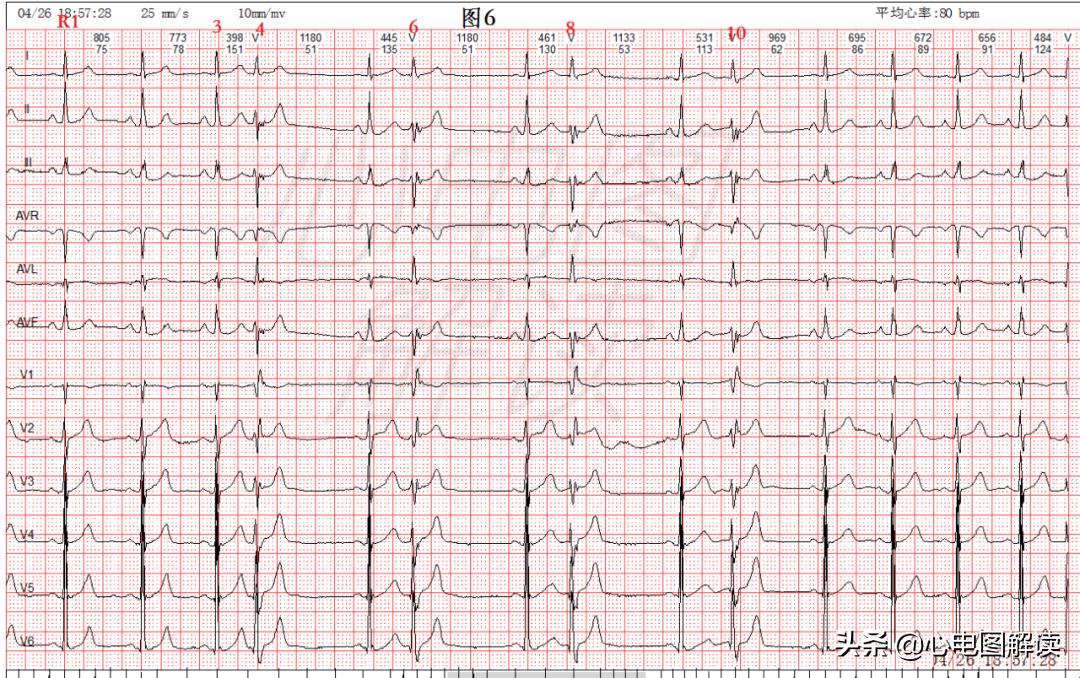

图6心电图分析：
基础心律为 窦性心律。
R4、6、8、10是室性早搏 。
室性QRS波群联律间期不固定（联律间期越来越长），表现为室性并行心律。

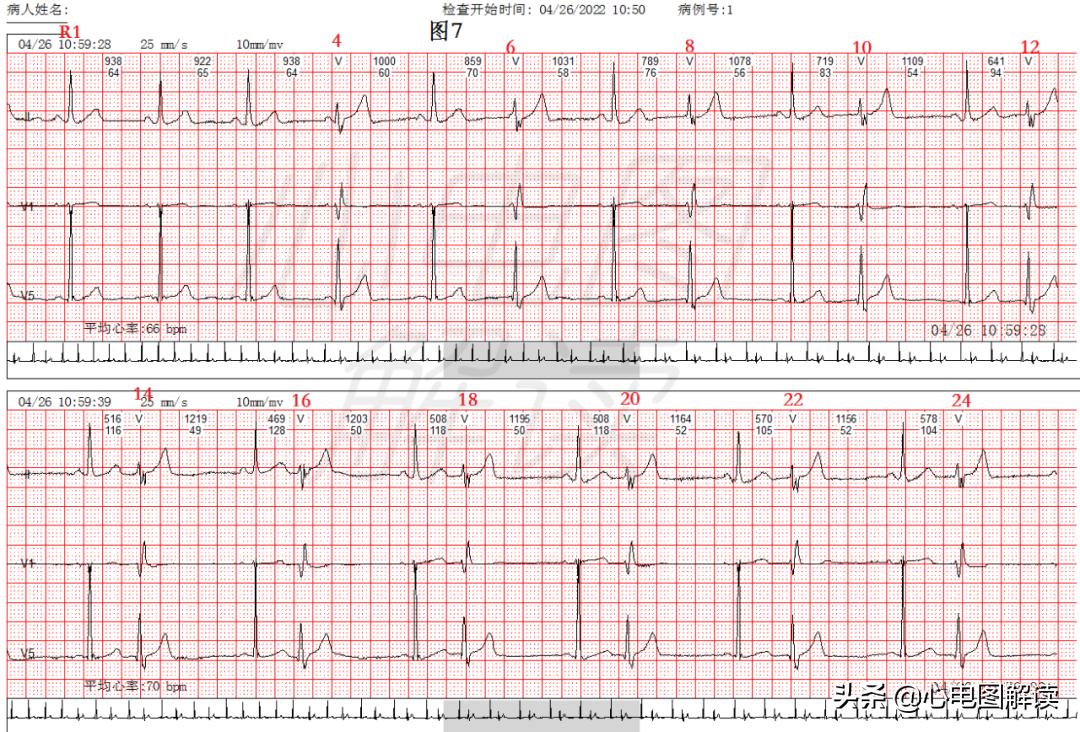

图7心电图分析：
基础心律为 窦性心律。
R4、6、8、10、12、14、16、18、20、22、24是室性早搏 。
室性QRS波群联律间期不固定，表现为室性并行心律。

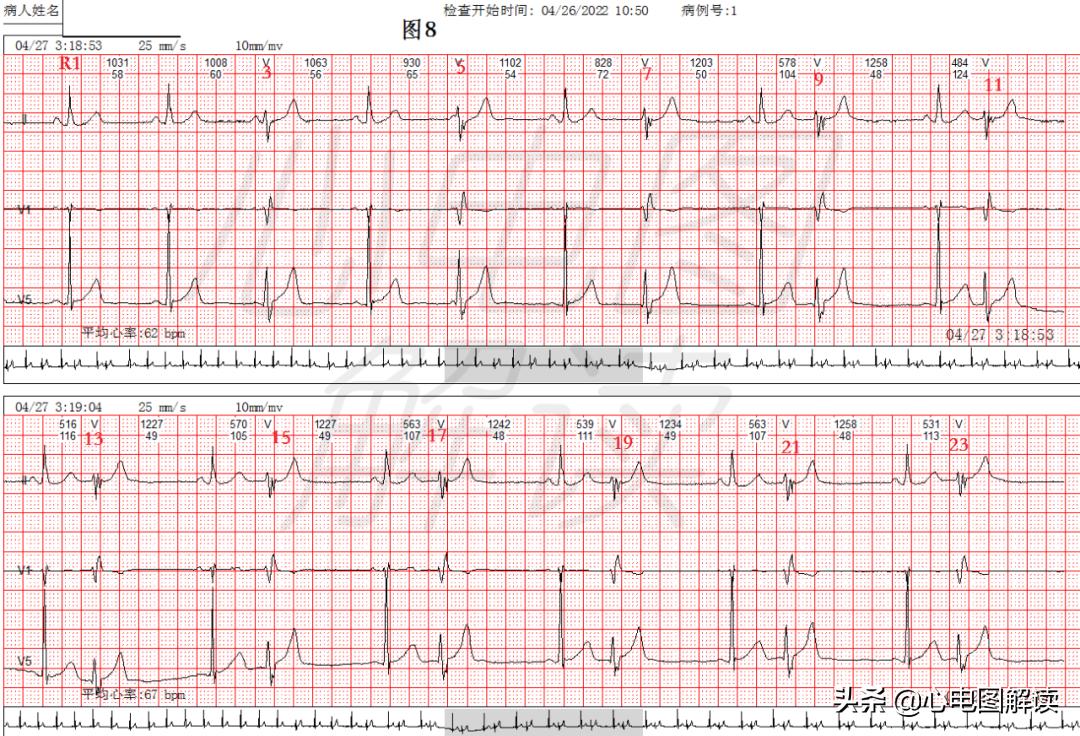

图8心电图分析：
基础心律为 窦性心律。
R3、5、7、9、11、13、15、17、19、21、23是室性早搏 。
室性QRS波群联律间期不固定，表现为室性并行心律。
相关知识点：
一、并行心律
并行心律是指心脏内存在两个(有时两个以上)独立的起搏点:一个是被传人阻滞所保护的并行心律起搏点;另一个起搏点(是基本主导节律)一般未被传人阻滞所保护,称无保护的起搏点。通常被保护的是异位起搏点,以早搏或逸搏形式出现。有时并行心律也可是主导节律窦性心律。无保护的起搏点多为窦性心律(也可为房性节律、交界性节律或室性节律等)与并行心律竞争,激动心房或心室形成特殊的双重心律。
并行心律可以发生于心脏各个部位,以室性并行心律较常见。有时可见2个或2个以上的并行心律起搏点同时存在,形成双重性或多重性并行心律。
二、室性并行心律
室性并行心律为一种独立的异位心室节律，与窦性节律无关。其在ECG上表现为单源性室性心室除极波，且联律周期长短不一(早搏与前一个窦性心搏之间的间期长短不一)。两个连续的心室除极波之间的间期一般恒定，或是异位兴奋灶基础频率的整数倍。
室性并行心律由心室肌或心室传导系统内的异位兴奋灶引起，表现为自发的自律性，其频率慢于基础窦性心率。此异位灶不被正常的心室传导所抑制或过度驱动，因为异位兴奋灶存在传入阻滞，保护其不被抑制。但异位灶有可能也可能不激动心室肌而引发心室除极波，取决于剩余心室肌被激动的能力，而后者由其所处不应期状态决定。因此该异位灶也可能发生间歇性传出阻滞，心室除极波不在预计时间出现。
1.心电图特征
(1)室性QRS波群联律间期不固定。单源室性并行心律的QRS 波群相同,多源性室性并行心律QRS波群不同。
(2)最短的室性R—R周期相等或有一个最大公约数。
(3)经常出现室性融合波。
(4)散点图为斜倒“丫”字形图形。
2.鉴别诊断
(1)并行心律与期前收缩的鉴别前者的联律间期不固定,差别常大于80ms,后者的联律间期较固定,前者有固定的最小异搏周期,长异搏周期是短异搏周期的倍数或有最大公约数,后者则无此种关系;前者融合波多见,后者少见。
(2)室性并行心律与加速的室性心律的鉴别并行心律长的异位搏动间期为短的异位搏动间期的整倍数,联律间期明显不固定,多以期前收缩形式出现;而后者多以舒张晚期期前收缩的形式出现,也无联律间期明显不固定等情况,联律间期大多与窦性或室性周期相近;前者室性频率常为30~50bpm,一般小丁60bpm;后者室性频率60~100bpm;前者室性融合波多于舒张晚期出现室性融合波,后有至性融合波较多见,特别在窦律与室律竞争过程中易于出现连续的室性融合波。
