为什么有些没有电池的电子设备，切断电源后会过了一会儿才断电？
我们看下图：

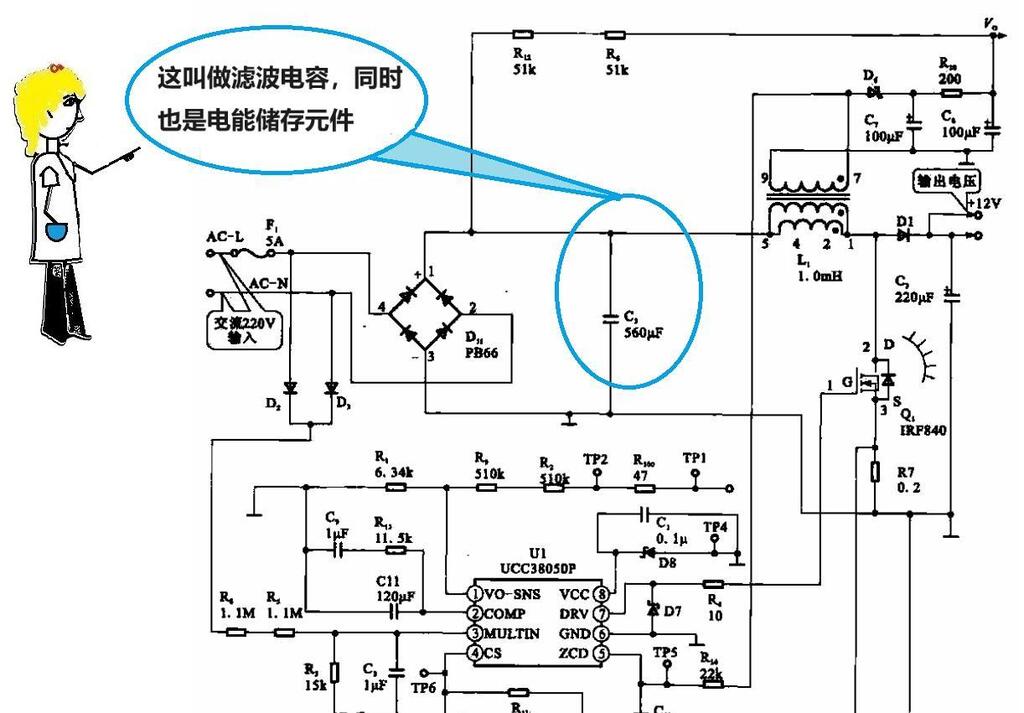

图1：典型笔记本电脑的电源适配器，注意其中的滤波电容
笔记本电脑的电源来自于220V交流电，经过整流滤波后形成稳定的直流电，供笔记本电脑内部电路使用。
我们在图1中看到了滤波电容C1，它的容量是560微法（μF）。滤波电容的容量较大，当脉动直流电压高于滤波电容的电压时，滤波电容充电并缓解了电压升幅度；当脉动直流电压低于滤波电容的电压时，滤波电容放电并缓解了电压降幅度。可见，滤波电容对整流后的脉动直流起到滤波作用，使脉动直流成为稳定度良好的直流电。
普通使用交流电的电子设备，都有整流滤波电路，典型图如下：

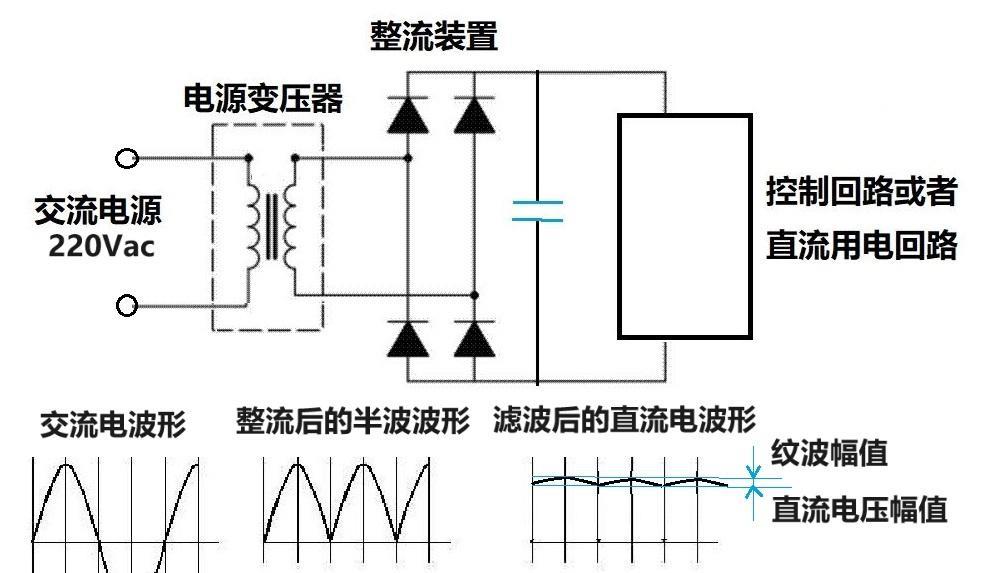

图2：典型的整流电路
图2中，电源变压器低压侧（右侧）的波形图见左下图，经过四只二极管桥式整流后的波形图见下部中间的波形图，经过电容滤波后的波形图见右下图。
我们把残存的波动幅值叫做纹波幅值，纹波幅值相对于直流输出电压的百分比叫做纹波系数。一般地，给笔记本供电的直流电源纹波系数在0.01%左右，可见笔记本电脑供电直流电源的品质还是很高的。普通电子电器供电电源纹波系数值会偏大，但也在允许值范围之内。
显见，滤波电容的存在对于降低纹波系数起到很关键的作用。正由于滤波电容的储存作用，小编才会观察到“切断电源后会过了一会儿才断电”的现象。
就写到这里。
最后，给小编反提个问题：
如果为了消除直流电的纹波，我们加大滤波电容。我的问题是：我们可以无限制地加大滤波电容吗？会带来何种好处和坏处？
看到评论区有3条相关评论。尽管小编并未出现，我还是给出答案吧。
如同评论区的知友们所说，滤波电容不能过大。过大后使得电源上电至正常输出的时间变长，且增加制造成本。
我们设电器内部电源的输出等效电阻是Rd，它其实就是电源输出电压Usc与输出电流Isc的比值，即，见下图：

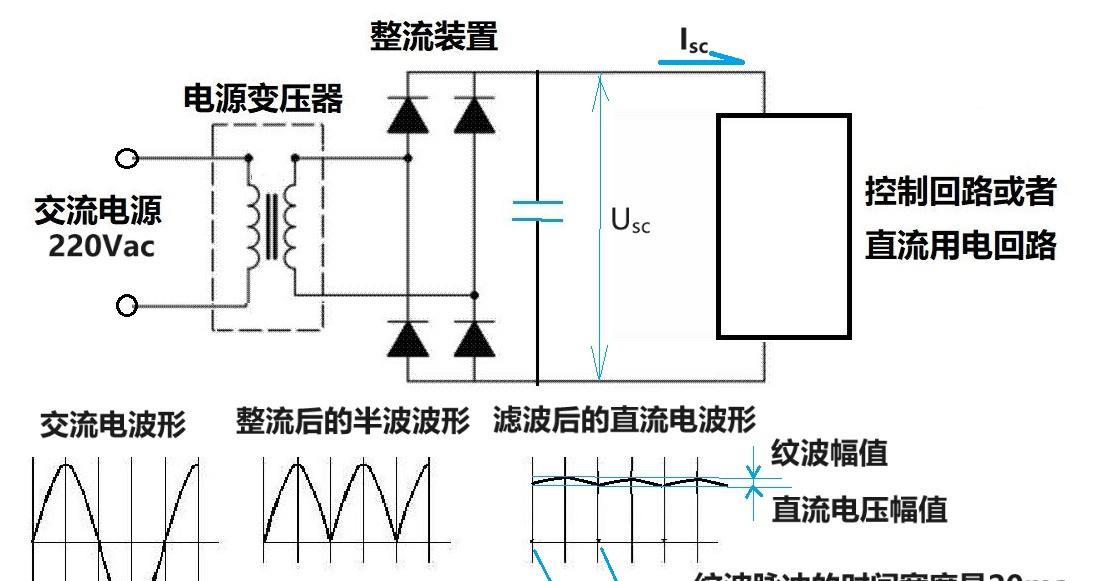

图3：纹波的时间宽度是20ms，就是50赫兹交流电的周期
也因此，我们令滤波电容与等效负载电阻的乘积也即时间常数T为20ms的2到3倍，此时滤波的效果最佳。因此有：
故滤波电容为：，式1
例如某电子设备内部电源的直流电压为12V，内部电源的输出电流为200mA，由式1可知：
故知，选配630到1000微法的电解电容滤波即可。
回答完毕。
以下是四位网友对此的看法
网友一：还有几个问题假想一个超级大的滤波电容，你看它像不像ups里面的电池？那么问题来了1失效/故障的处理难度增加，一个是他带有的大量能量如何释放出来，释放出来如何保证安全2对它本身需要引入更复杂的电路来进行监测和限制，确保启停过程蓄能和释放阶段不对电源和负载产生大的波动影响。
网友二：1、会影响上下电时间，使开关机变慢
2、增加上电瞬间时浪涌电流持续时间，这个浪涌电流可能会引起插口打火、输入电源保护等等情况
3、增加产品成本
网友三：滤波电容不能无脑加的吧，一方面浪费成本也得不到更好的效果，另一方面引起谐振、emc问题或者接断负载后电容上充放电时间长。
网友四：感谢三位知友的点评。我在文中添加了答案，可供参考。
