烘炉是高铝质浇注料施工后运行前的一个至关重要的环节，其直接决定窑炉未来的使用寿命，高铝质浇注料在烘炉时，应做好烘炉准备，烘炉时间要把控好，以及窑炉升温曲线等等都需要在严格的条件下进行操作。烘炉操作不规范有可能会出现浇注料裂缝等工程质量事故。
烘炉后浇注料有裂缝属于正常现象吗?其产生的原因有哪些?
正常情况下，烘炉结束后，通过工程验收窑炉即可正常运转，浇注料也能在使用温度范围之内达到本身的性能。烘炉后浇注料有裂缝的原因主要有三个：

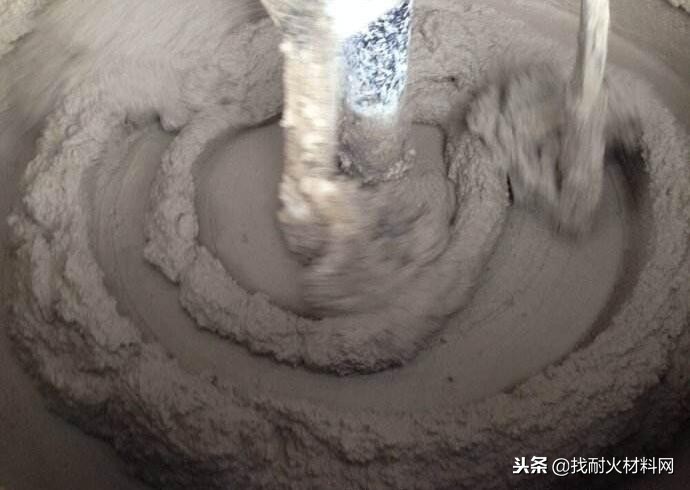

一、高铝质浇注料在湿混搅拌的时候，没有控制好加水量，加水过多导致浇注料粘结力度不够，从而致使浇注料出现脱落的现象，加水过少，也会大大的削弱浇注料的性能，故加水量一定要按照比例，按照说明书上所写，严格控制。
二、高铝质浇注料养护时，养护时间不够，导致成型的浇注料强度达不到，一般情况下，温度较高的时候，浇注料的养护时间是24小时，而像较为寒冷的冬天，浇注料养护时间为48小时，介于温度较低，还会增加少量的促凝剂加快浇注料的凝结速度。
三、浇注料烘炉时，升温过快。浇注料在烘炉的时候，一定要控制锅炉升温曲线。烘炉时，施工人员往往会根据锅炉情况制定烘炉曲线，在烘炉的时候，严格控制升温温度，避免出现急速升温急速降温的现象。
不管是何种耐火浇注料，在施工及烘炉的过程中如果没有按照专业的技术要求进行，在其使用过程中容易造成浇注料裂纹、浇注料脱落等问题。高铝浇注料也不例外，通常出现类似事故发生，其材料本省质量总会被质疑(被动背锅)。其实在实际的操作中，造成这些问题的原因有很多。

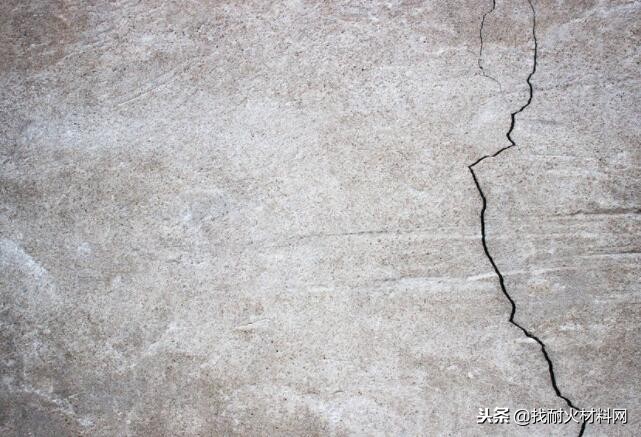

高铝浇注料浇筑会裂开吗?会的，浇注料在使用的时候，如果温度超过浇注料所承受的限制，浇注料就会出先开裂或者脱落的现象。而面对这一现象，我们应该如何解决呢?
在检查高铝浇注料时，如发现浇注料有开裂的现象，先查看浇注料浇筑开裂的现象是否严重，如果只是轻微的开裂，且开裂宽度不大于5mm，也不是网状惯性开裂的话，一般情况下是可以不做修补的，这种现象基本处于正常现象，不会影响使用。但是如果真的不放心的话，可以查看一下施工时说明书，上面有明确写明情况的。
再者就是浇注料裂纹的现象，这个时候就需要注意了，如果浇注料浇筑裂纹较长较宽的话，可以在裂纹中间填充一些耐火纤维，添加耐火纤维的作用主要是为了阻止热量向裂缝内传导，而造成的裂缝变宽变大的现象。如果浇注料衬体裂纹比较大甚至有轻微脱落的现象，需要将浇注料裂纹周围或者脱落部分清理干净，在局部面积不超过10cm×10cm时，挖深度不超过5cm的小孔，并将孔壁清理干净在用浇注料或者可塑料填充即可。
高铝浇注料浇筑会开裂吗?如果出现浇注料衬体开裂情况比较严重，超过10cm×10cm的时候，应将衬里层挖至炉壁并同材质浇注料填补，填补范围内至少有两个锚固件。如果以上方法均不满足您的需求，或者是浇注料开裂很大，贯穿整个炉膛的娿，你就要检查是否是质量上除了问题，建议及时更换新的浇注料进行停炉修补。
高铝浇注料浇筑会开裂吗?浇注料在使用的时候，均有使用期限，而且窑炉运行的时候，也要遵守运行法则，平时运行的时候，也要细心检查看窑炉是否运行有问题，不可因为懒惰而不去检查，造成窑炉出现运行问题。
