前面讲到产品上曲面的光泽度和产品边缘的顺畅,那么一横一竖的基准面就要确定到位，怎样才判断到位是跟趋势变化有很大关系的，那么我们在判断趋势时找准最高点与最低点，另外复杂的转角是通过多段规则的圆弧来组成处理，希望对大家有提升；

步骤1；多段圆弧的趋势变化我们可以分解处理，曲线是在两个基准面上的最高点和最低点，然后做长方形的曲面如果不够控制可以添加剖视图的曲线。

步骤2；其实看懂趋势是非常很关键，比如图下是分解多段圆弧是圆角简单规则方法 使得曲面便于控制，如果不懂看就很有可能整块一起构建曲面，那样肯定是自由曲面会变形扭曲了。

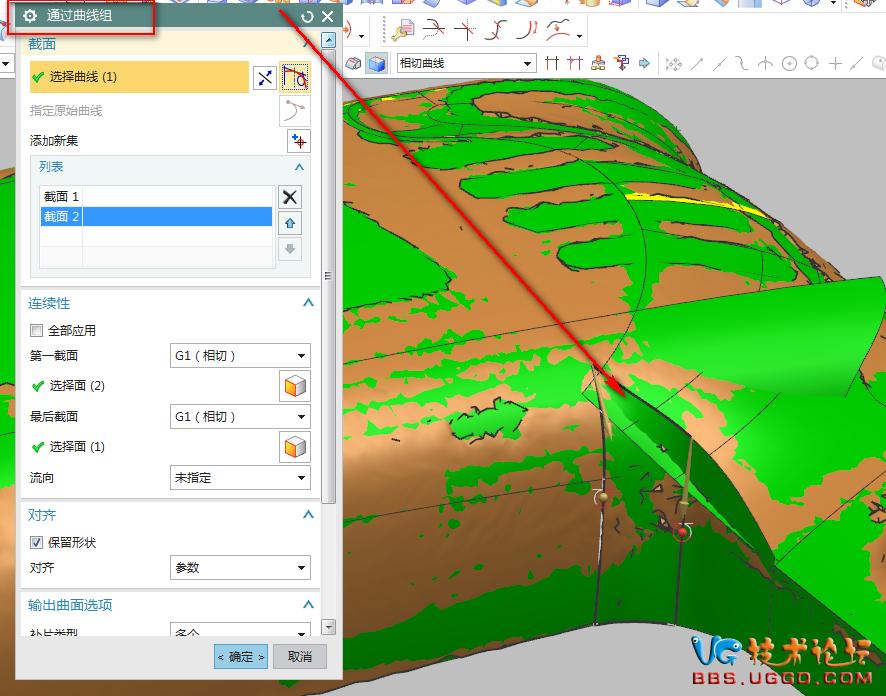

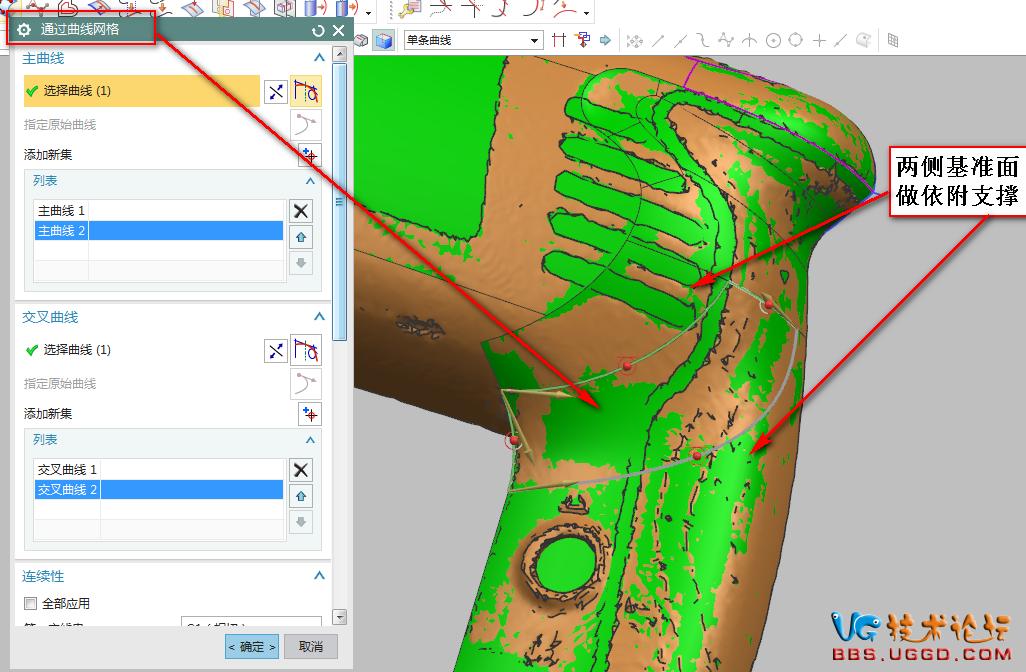

步骤3；手柄位置是根据两侧一横一竖的基准面来支撑，然后通过曲线组来构面。

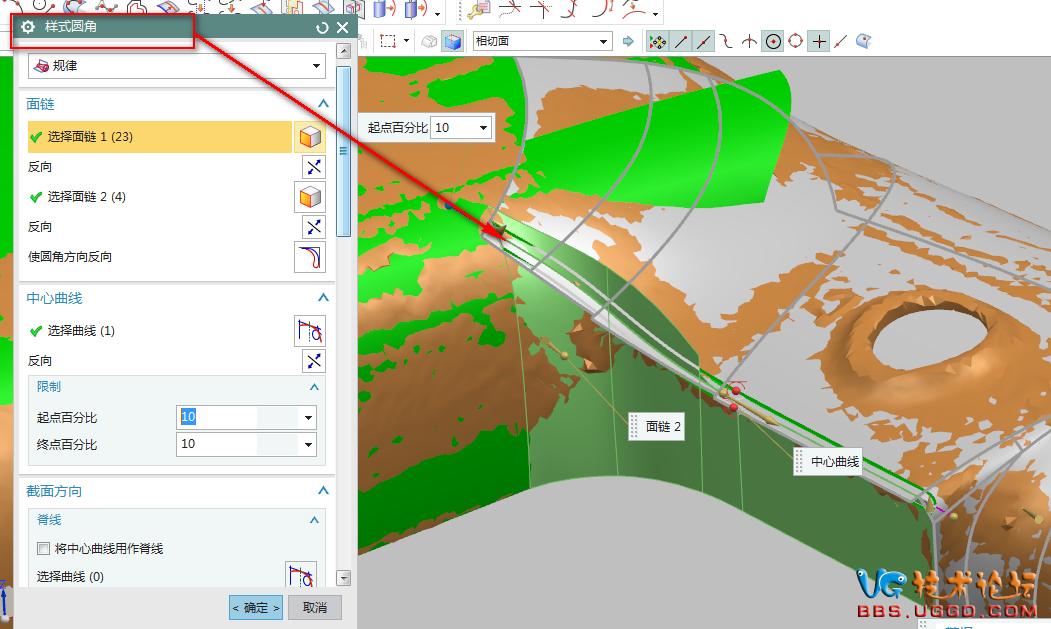

步骤4；产品外观的可见线小圆角用样式圆角分段处理。

步骤5；之前我们构建基准面是比较大，最后收尾时用样式圆角的边境修剪掉。

复杂圆角的处理效果图；
