在梅林单线双拨还依赖交换机的时候，家里的路由交换机硬盘加上这些供电的变压器网线。。想象一下放在桌面上有多乱。有没有什么收纳的盒子能把他们收纳的整洁一点呢。某宝搜了一圈不是丑的一比，就是尺寸不合适。所以突然萌生了自己做一个的想法，楼主家里的空气开关质量貌似不怎么样， 晚上玩游戏的时候总是跳闸，所以断电可以继续运行的路由器成了我要必须加进去的功能。说干就干，画线路图

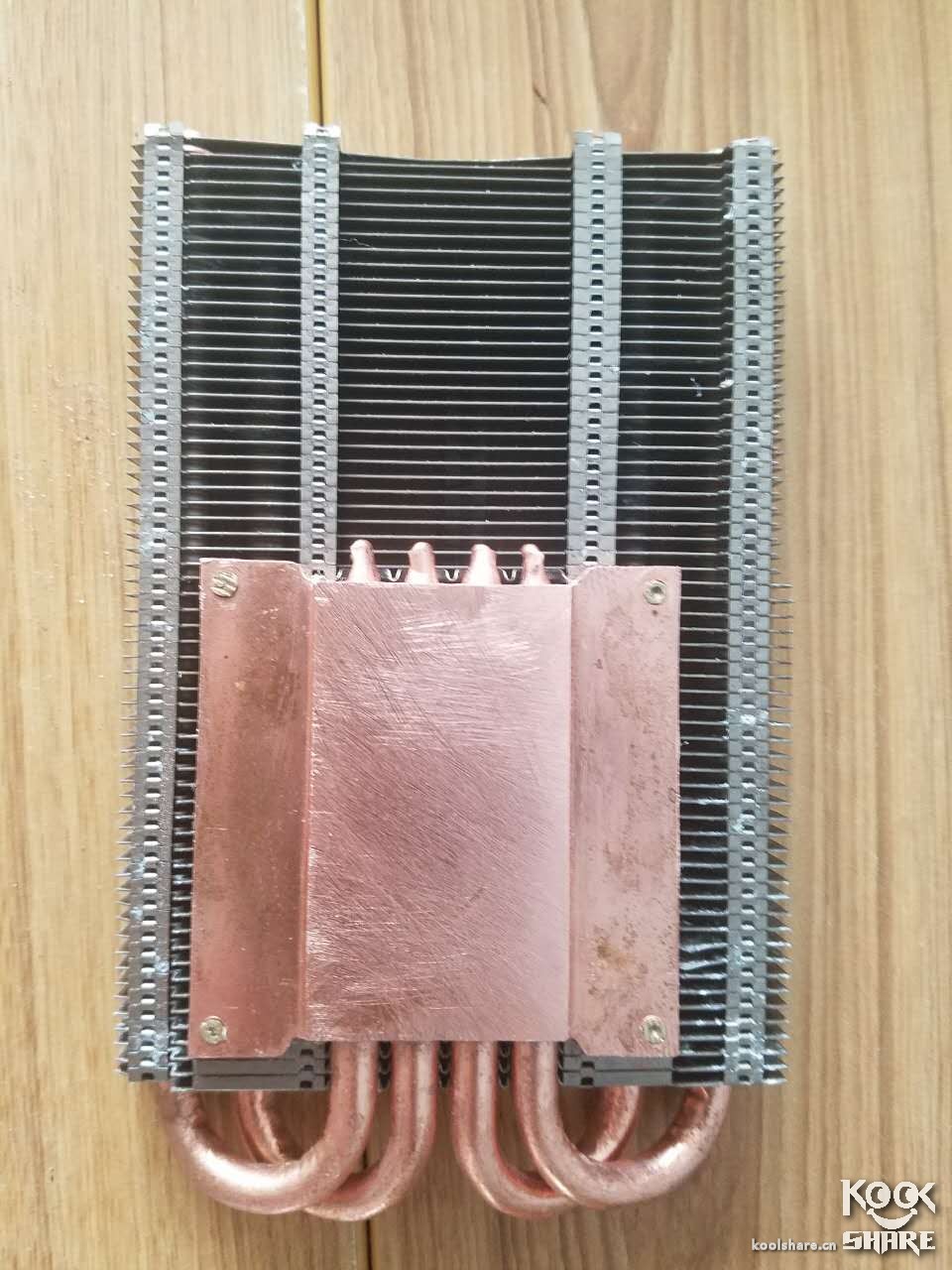

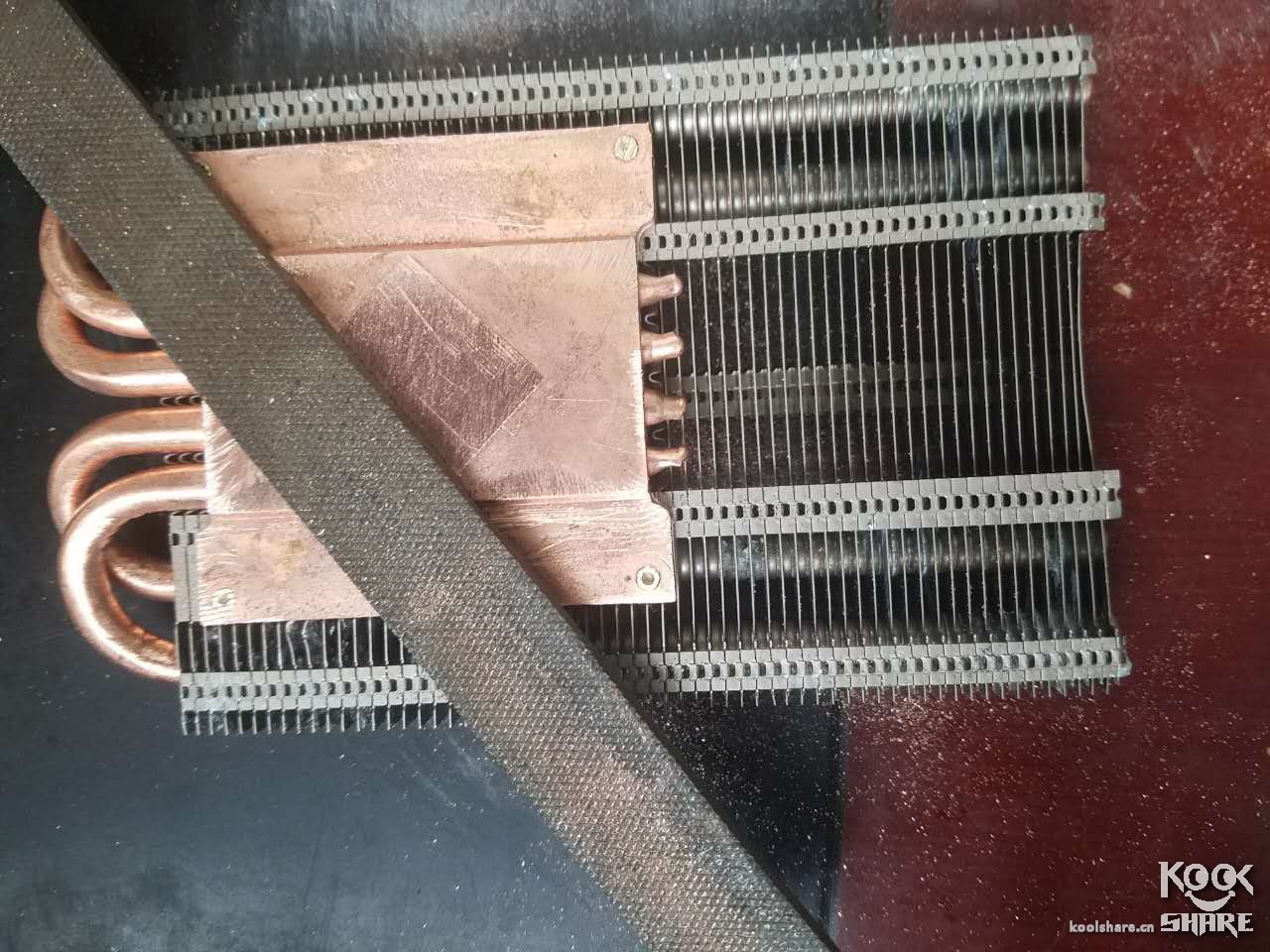

买的显卡散热器凸起一小块，使得接触面积不够大，需要手工磨平
磨好后

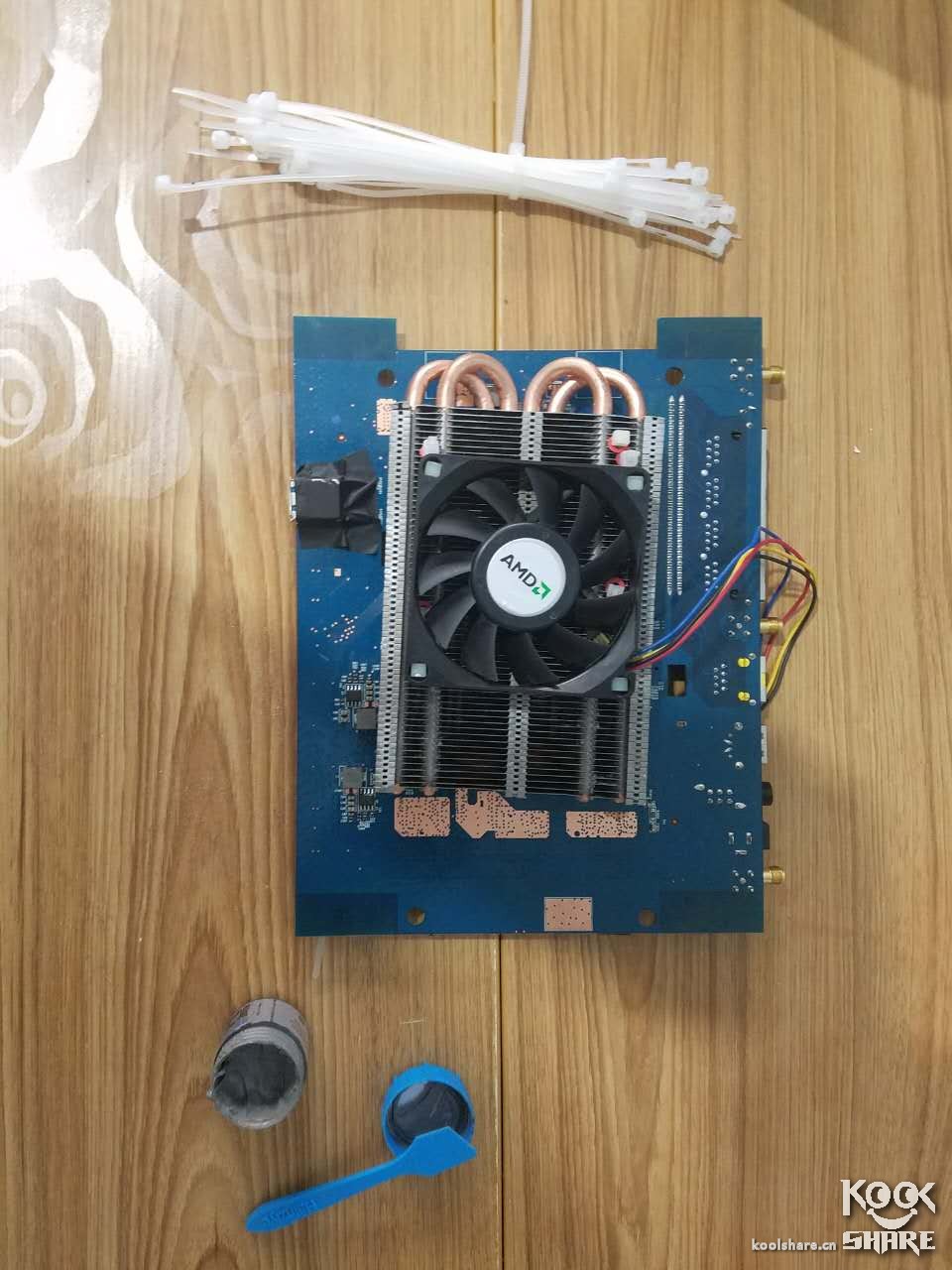

涂上散热硅脂，固定 风扇和温控调速模块

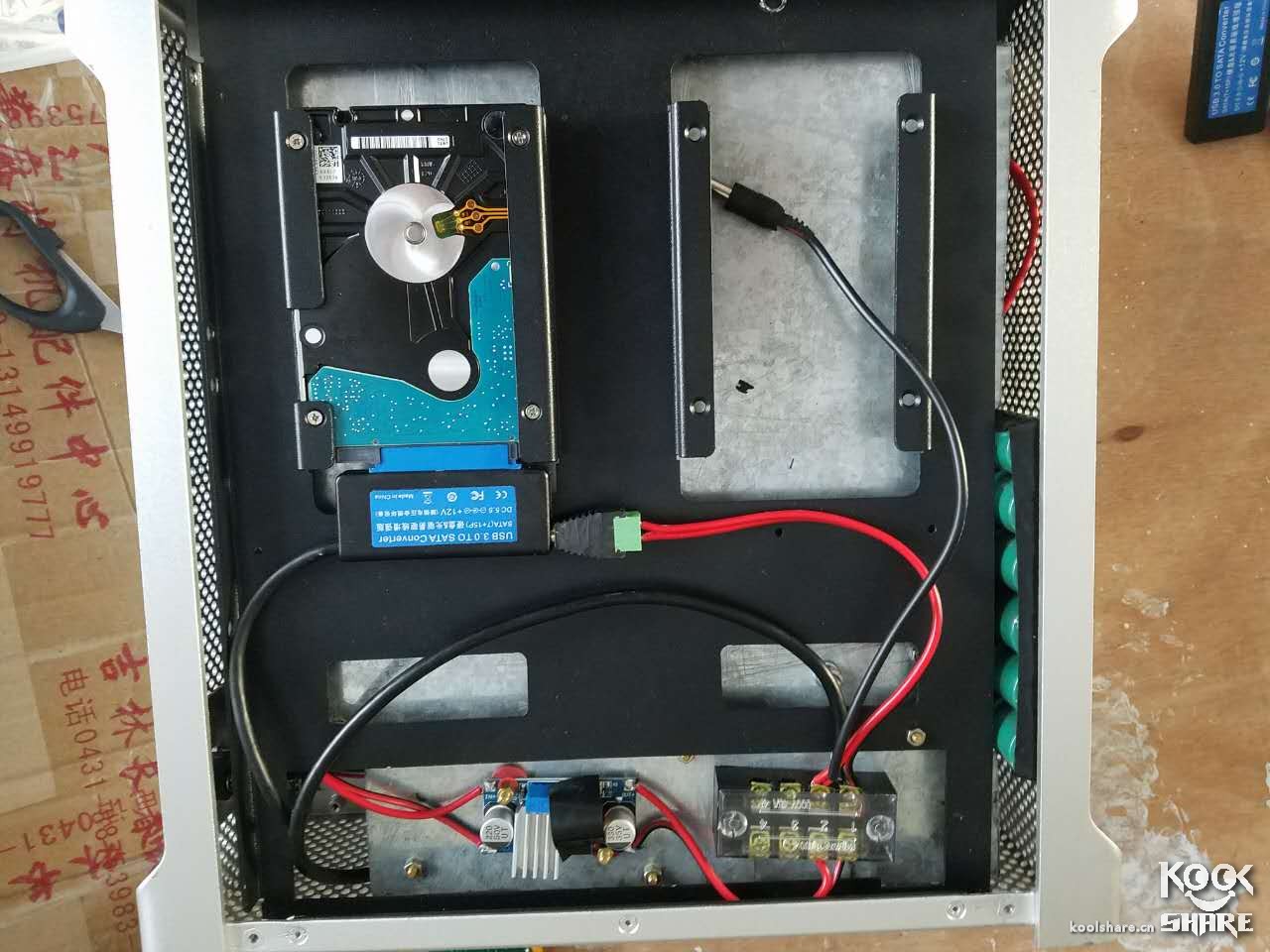

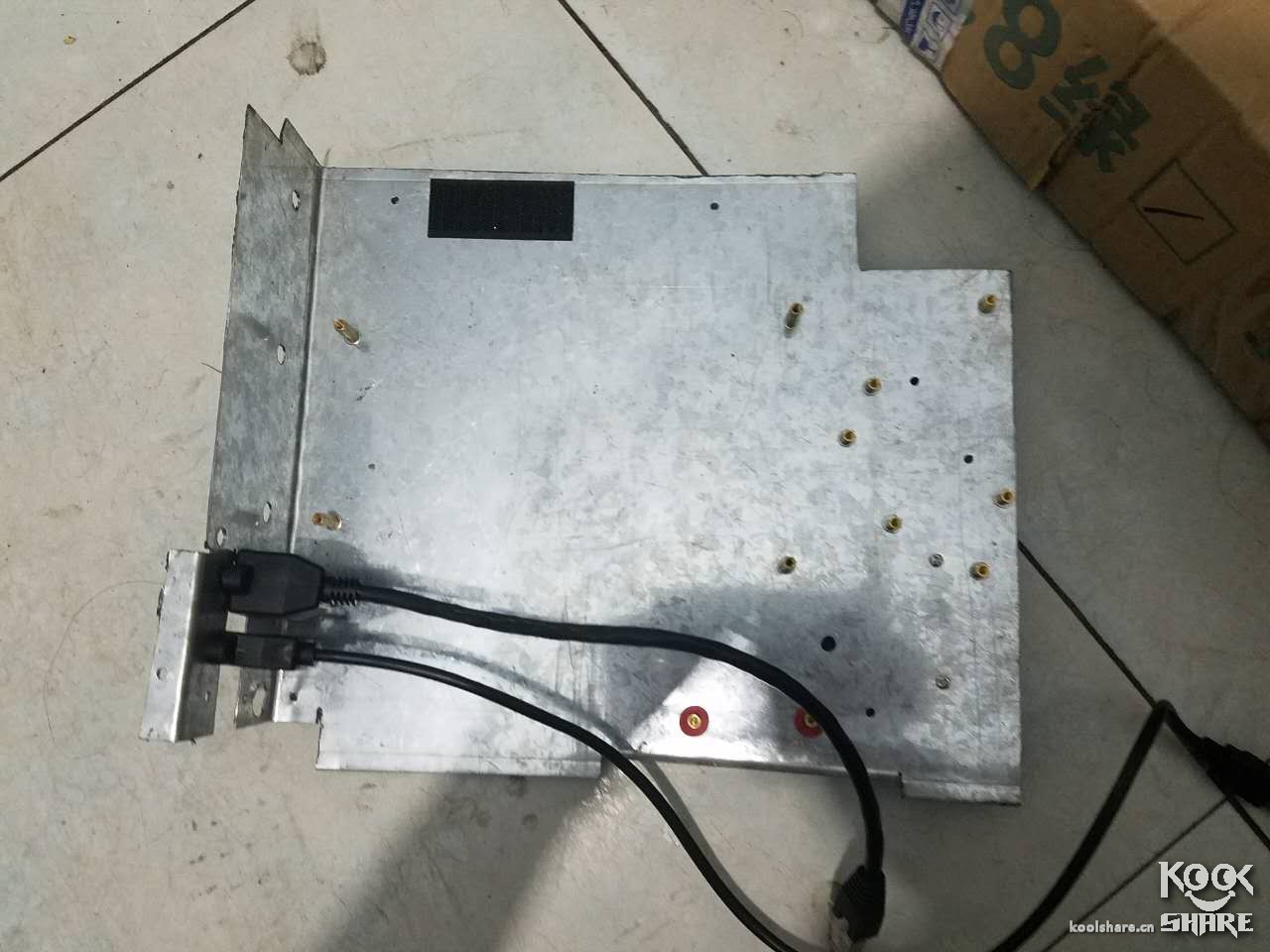

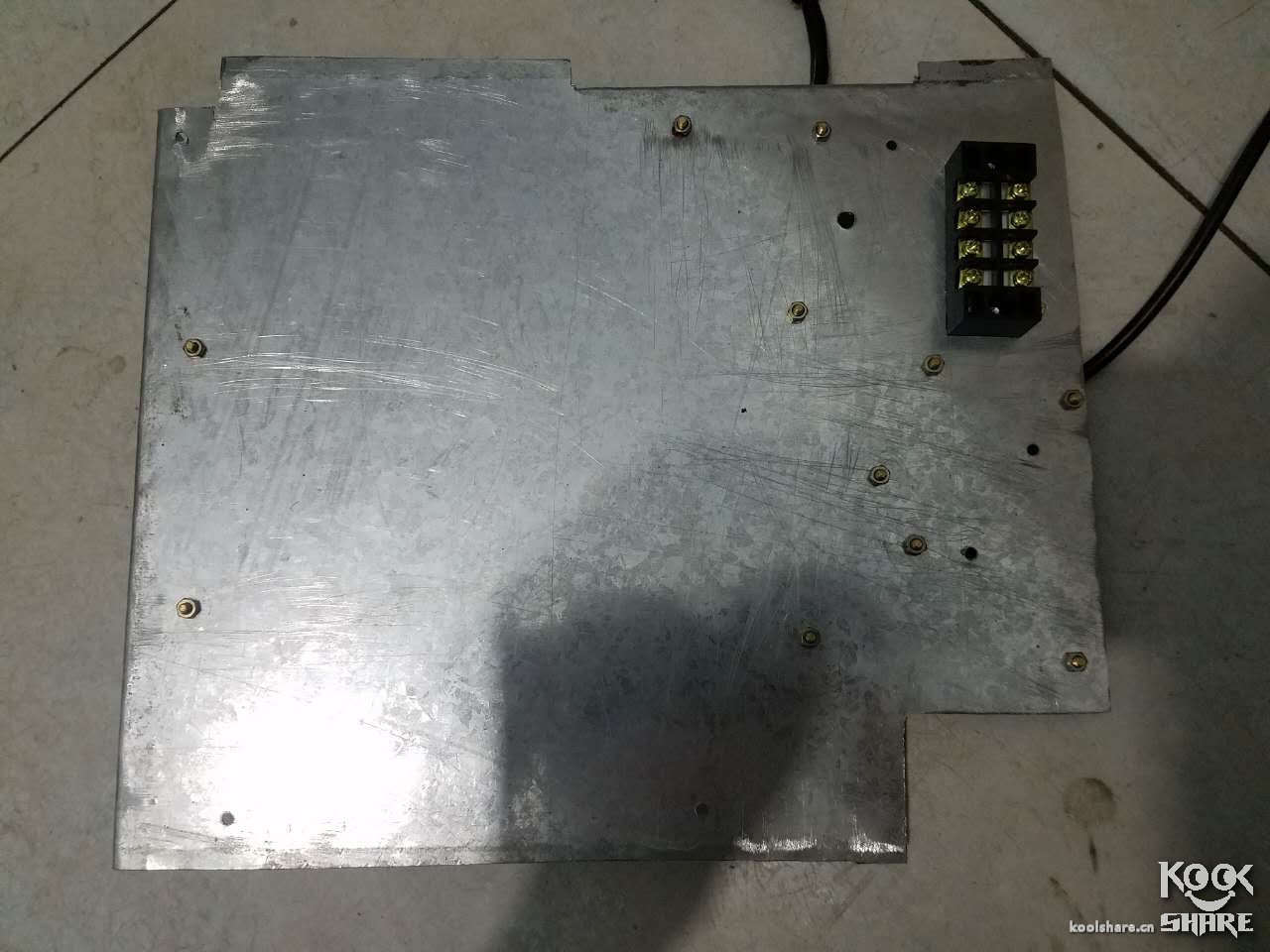

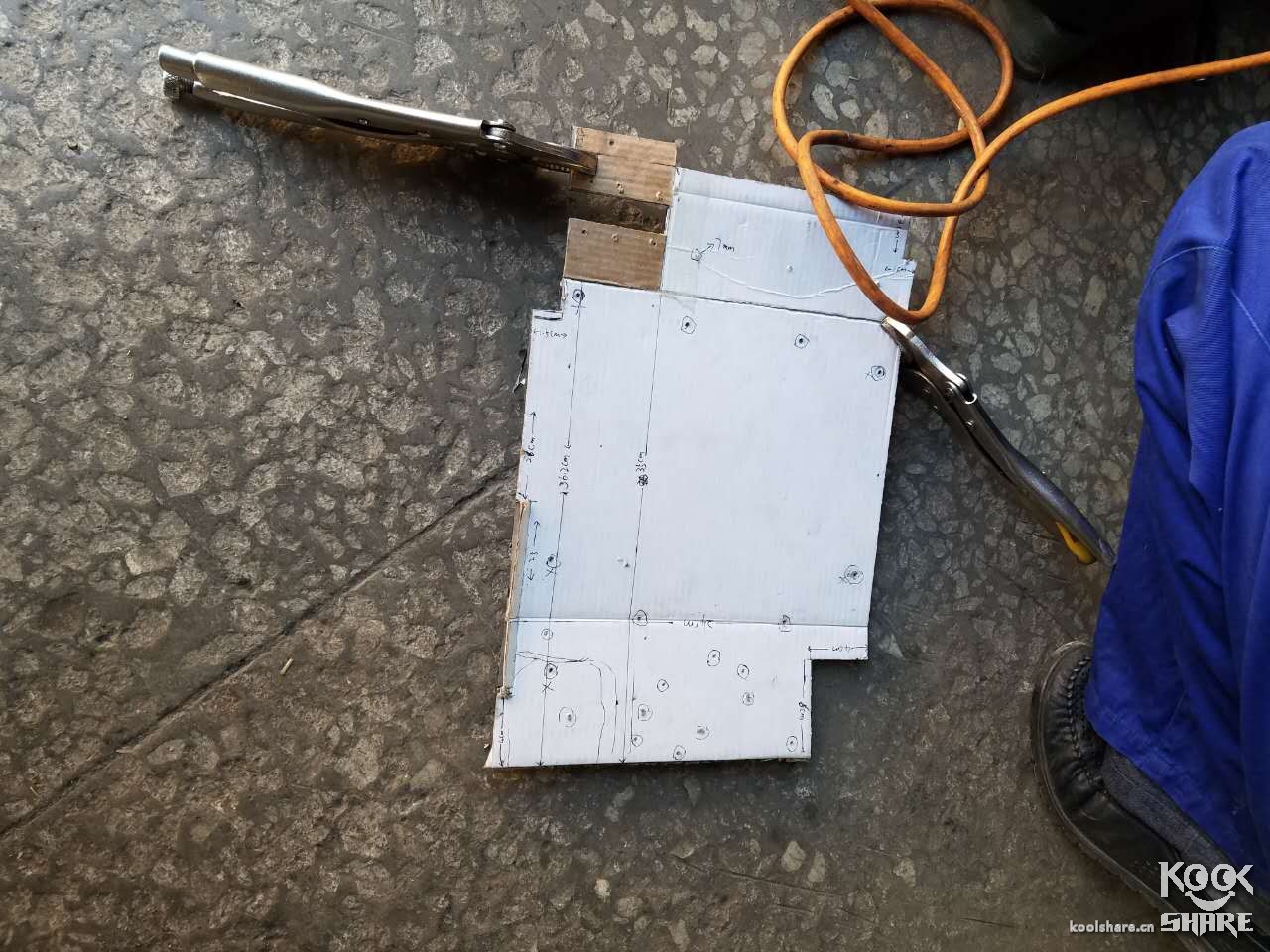

加工固定底板，确定孔位

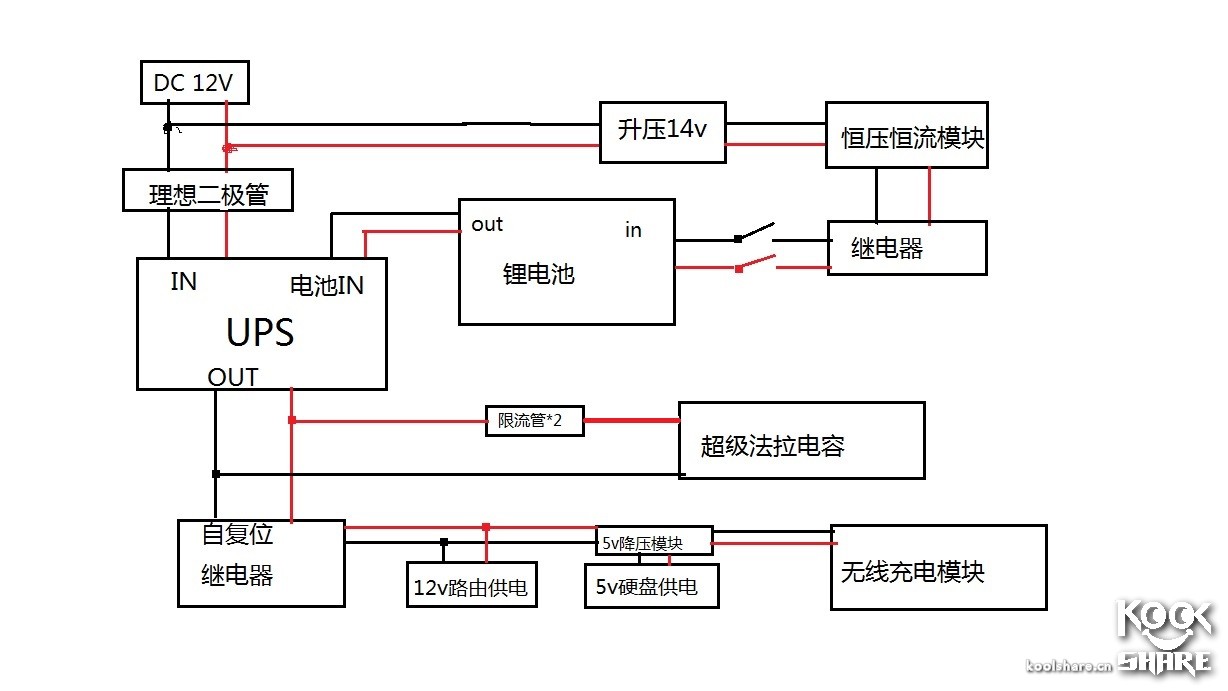

经过N次修改的电路图 当市电有电的时候断开电池供电连接并且给电池充电保护电池 当市电停电时 电池自动给设备供电保证设备持续运行不重启

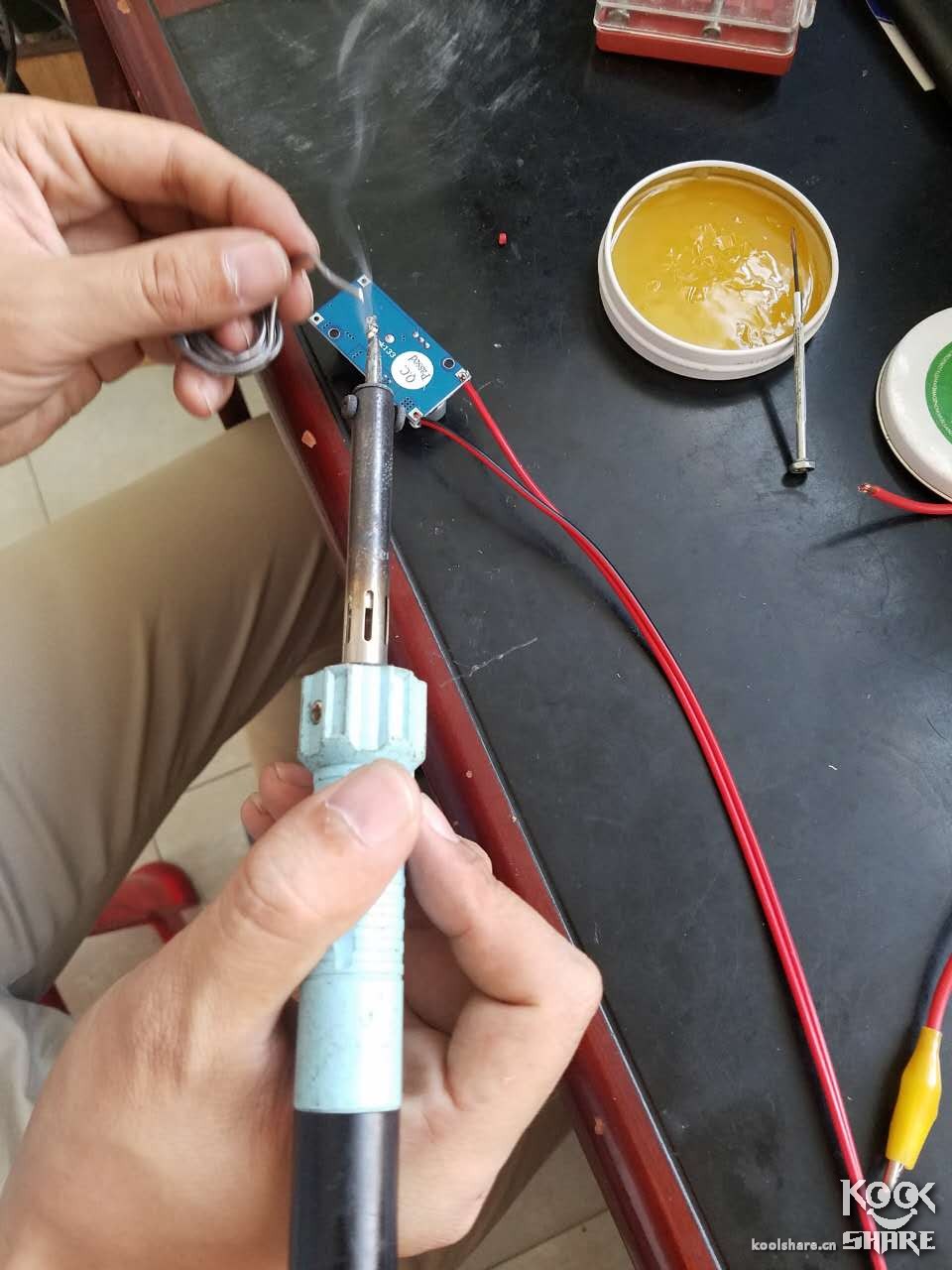

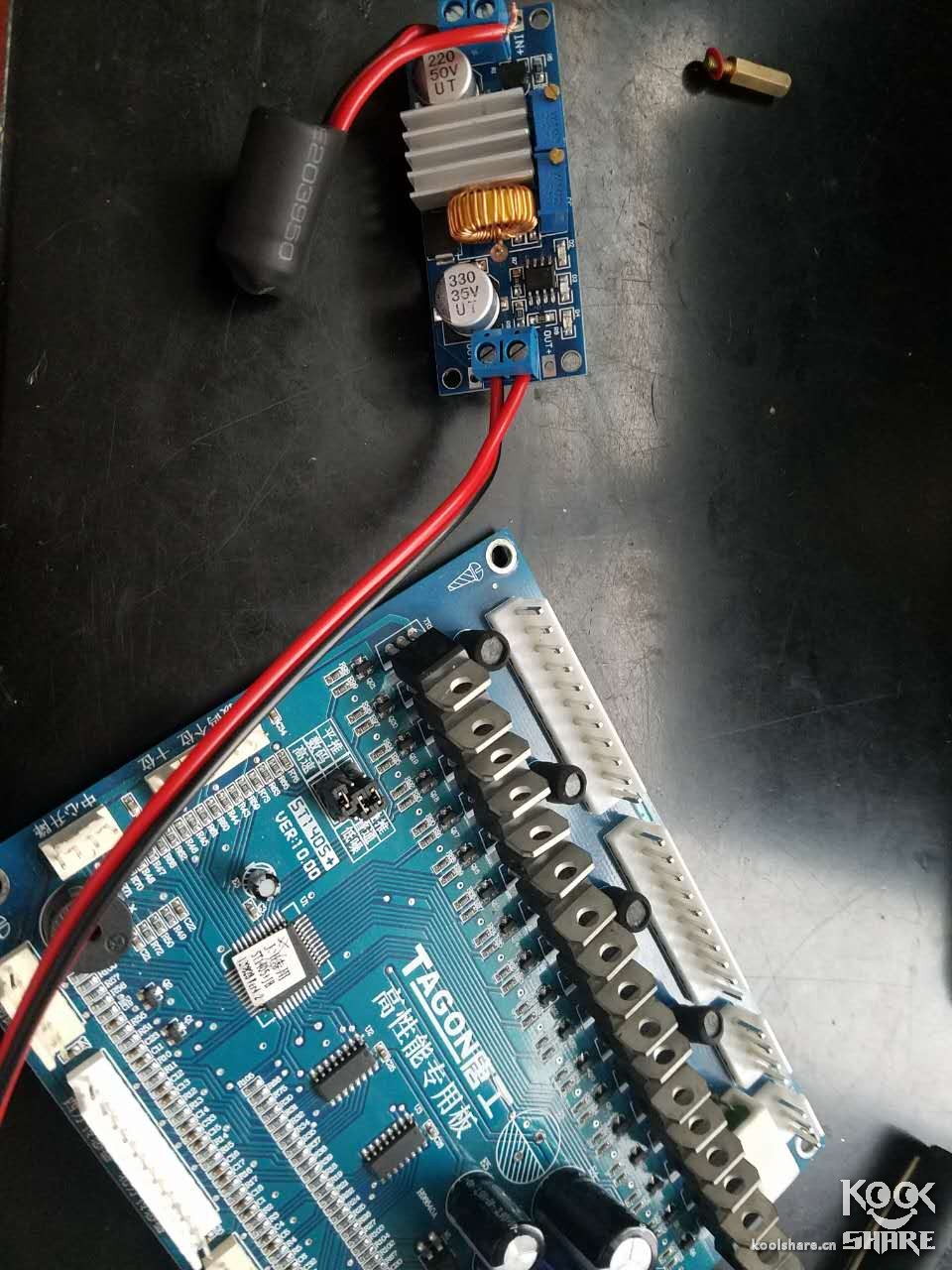

焊接各个模块

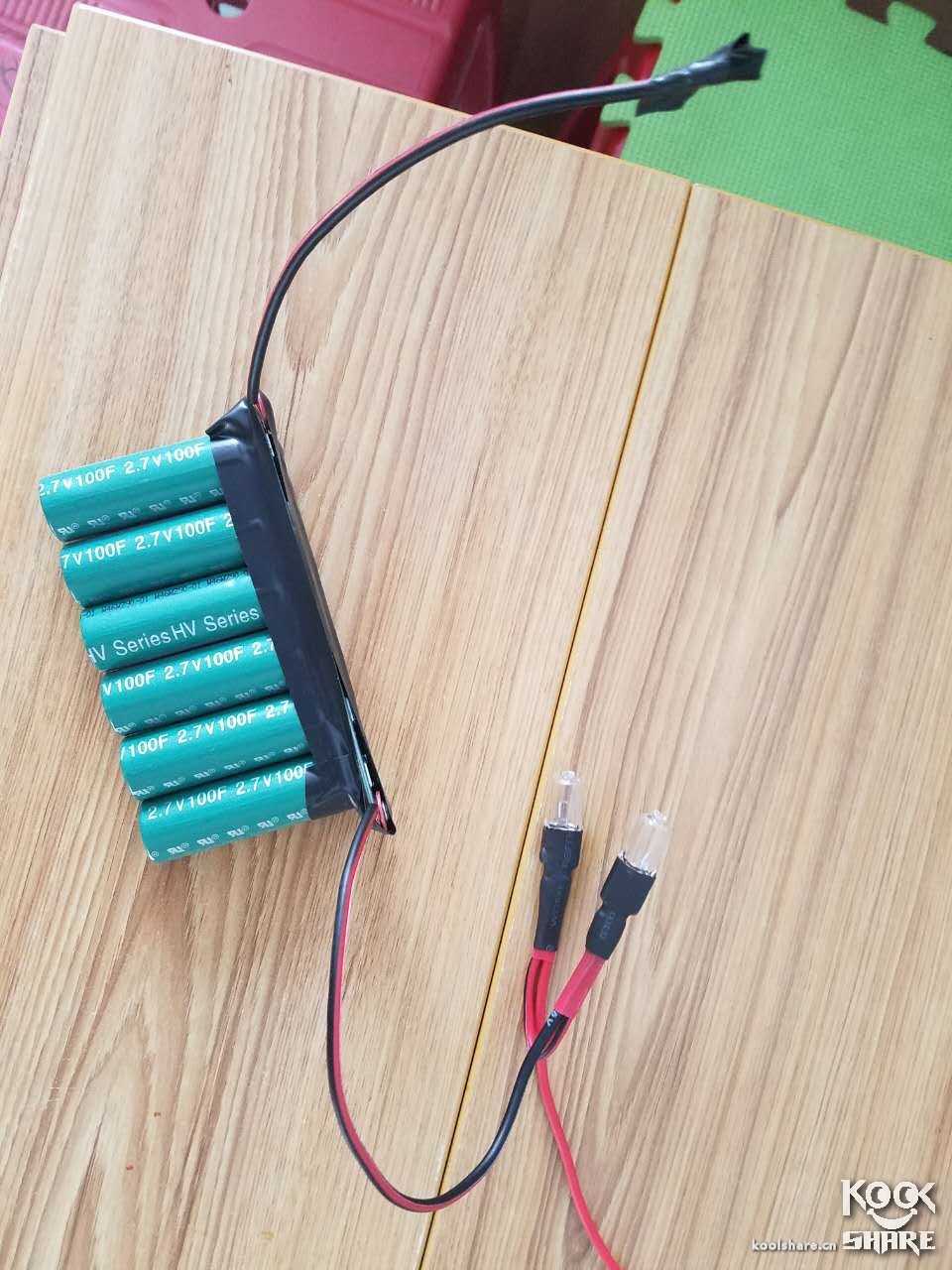

车用超级法拉电容加装防过流管
从废旧主板里拆下电解电容当做充电模块的滤波电容使用

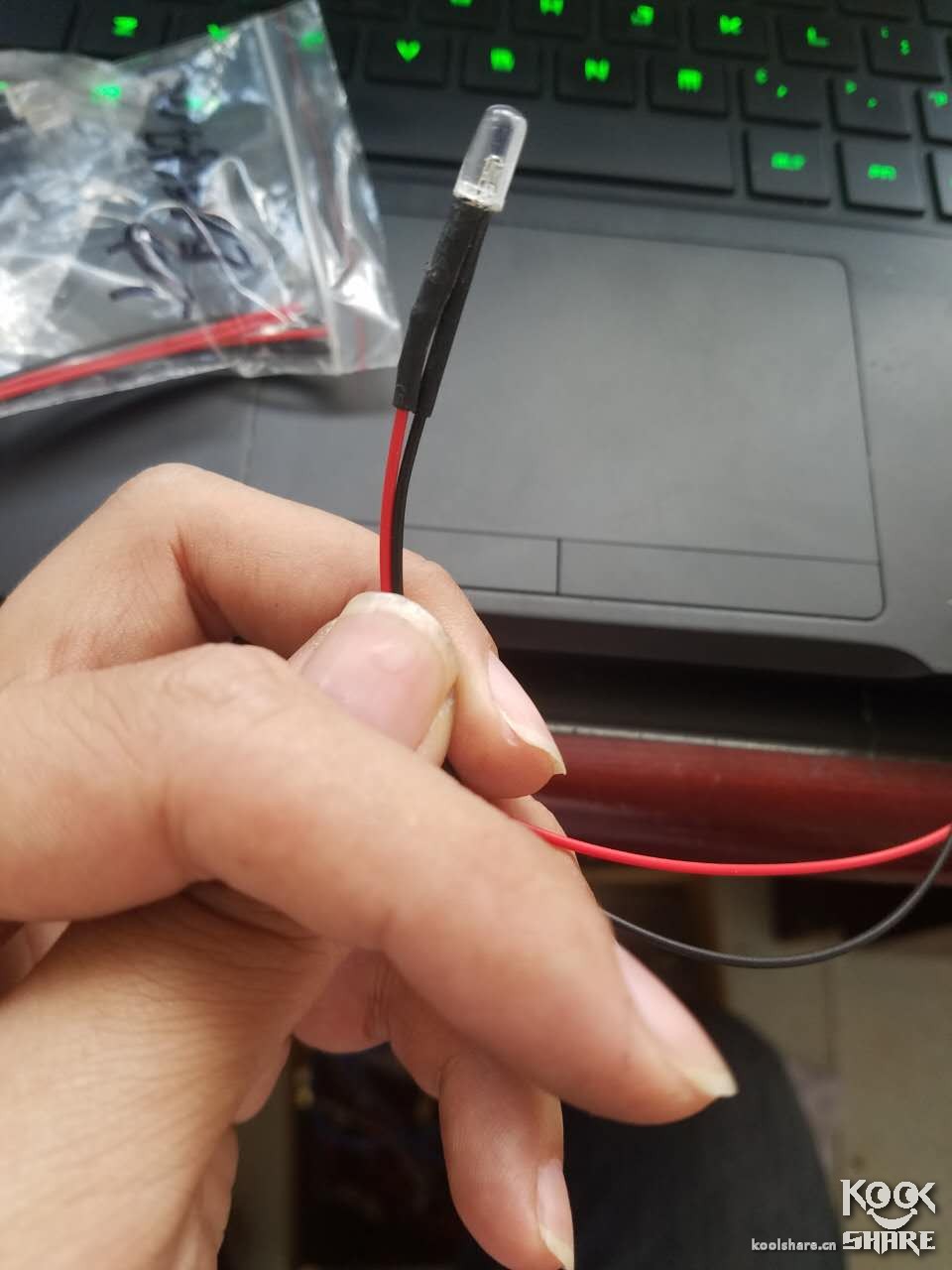

发光二极管，用来当做状态显示灯

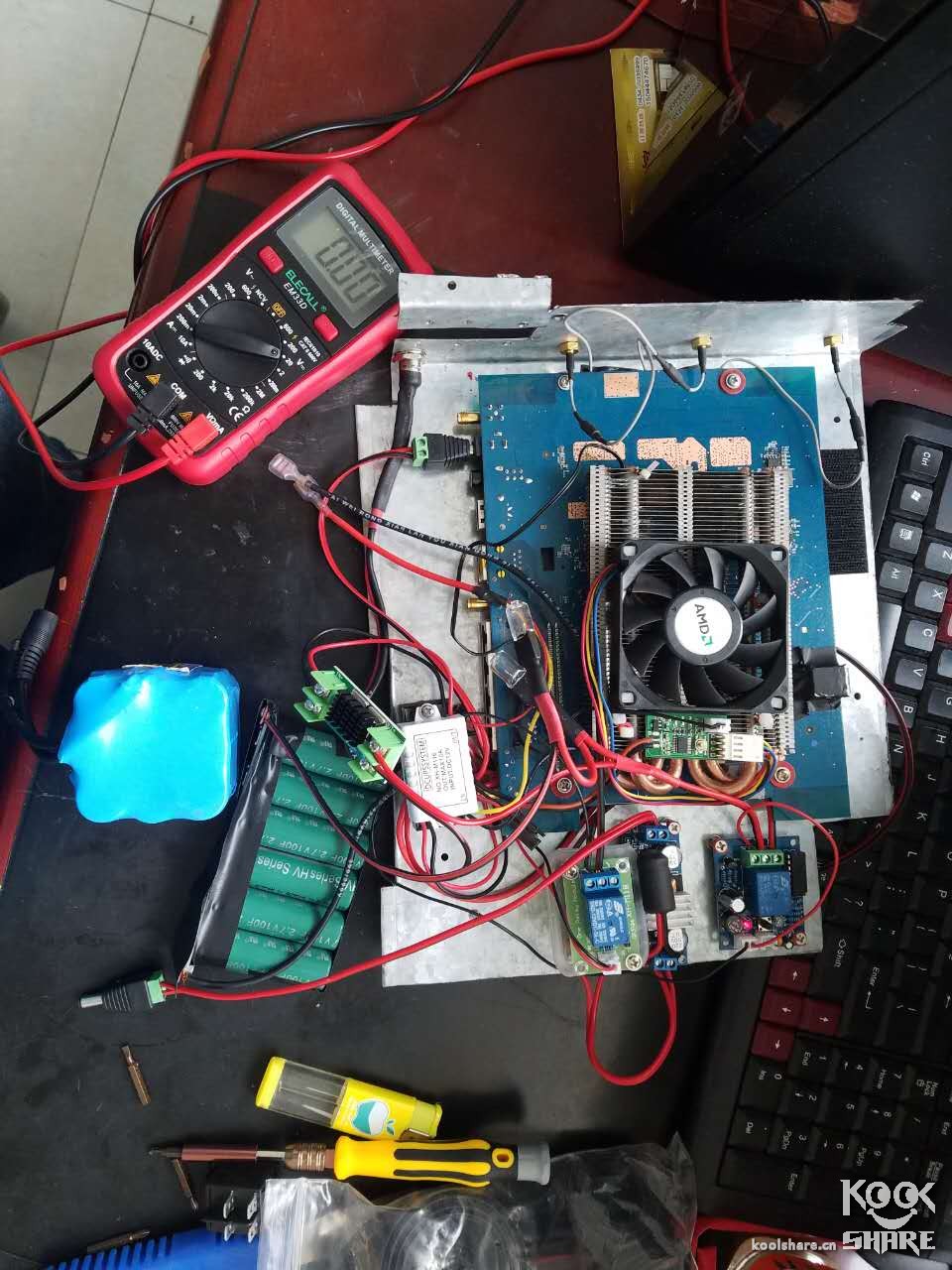

组装上电测试

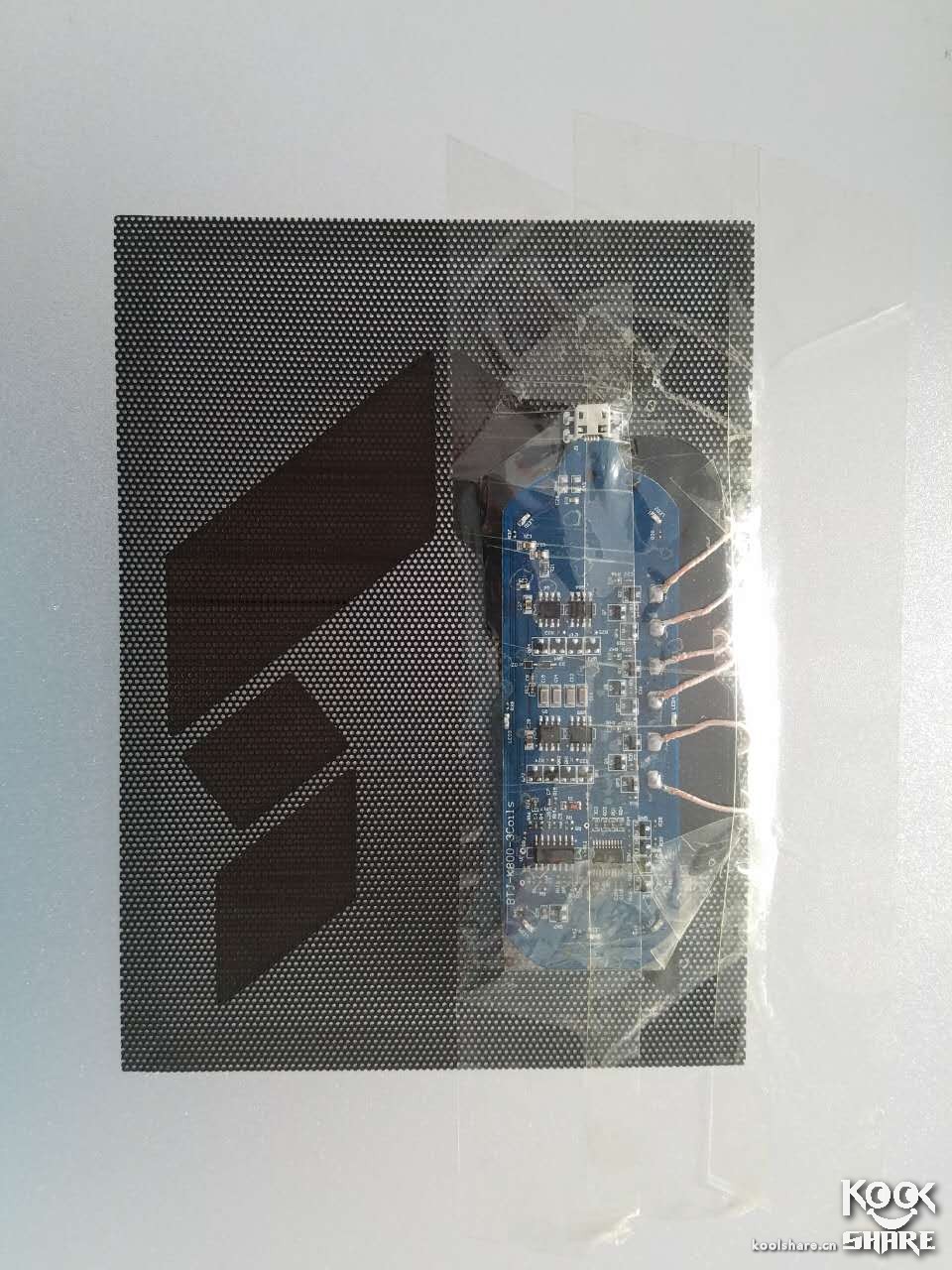

固定无线充电模块

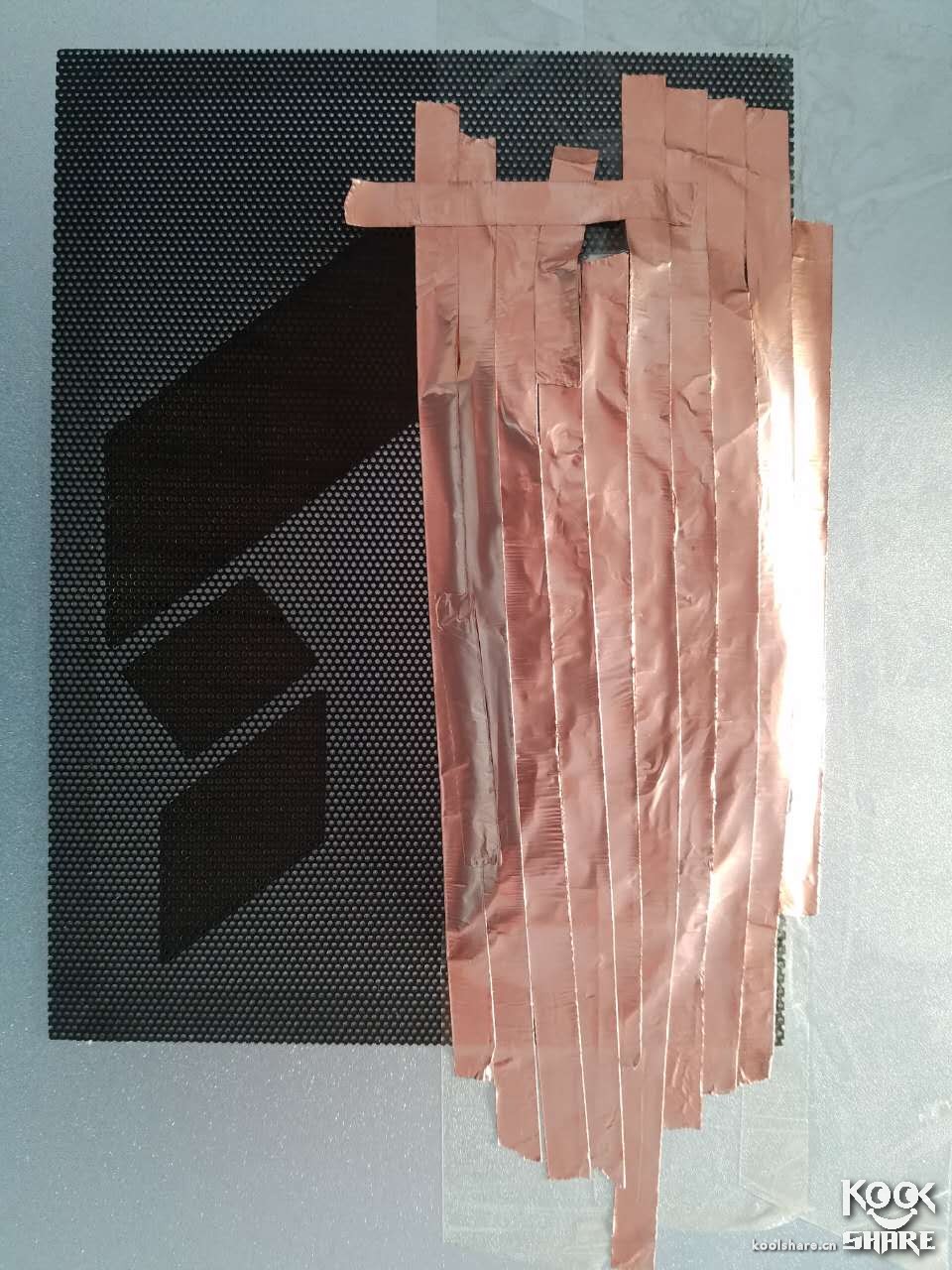

估计电磁干扰会对路由器造成影响，加装一层防电磁胶布

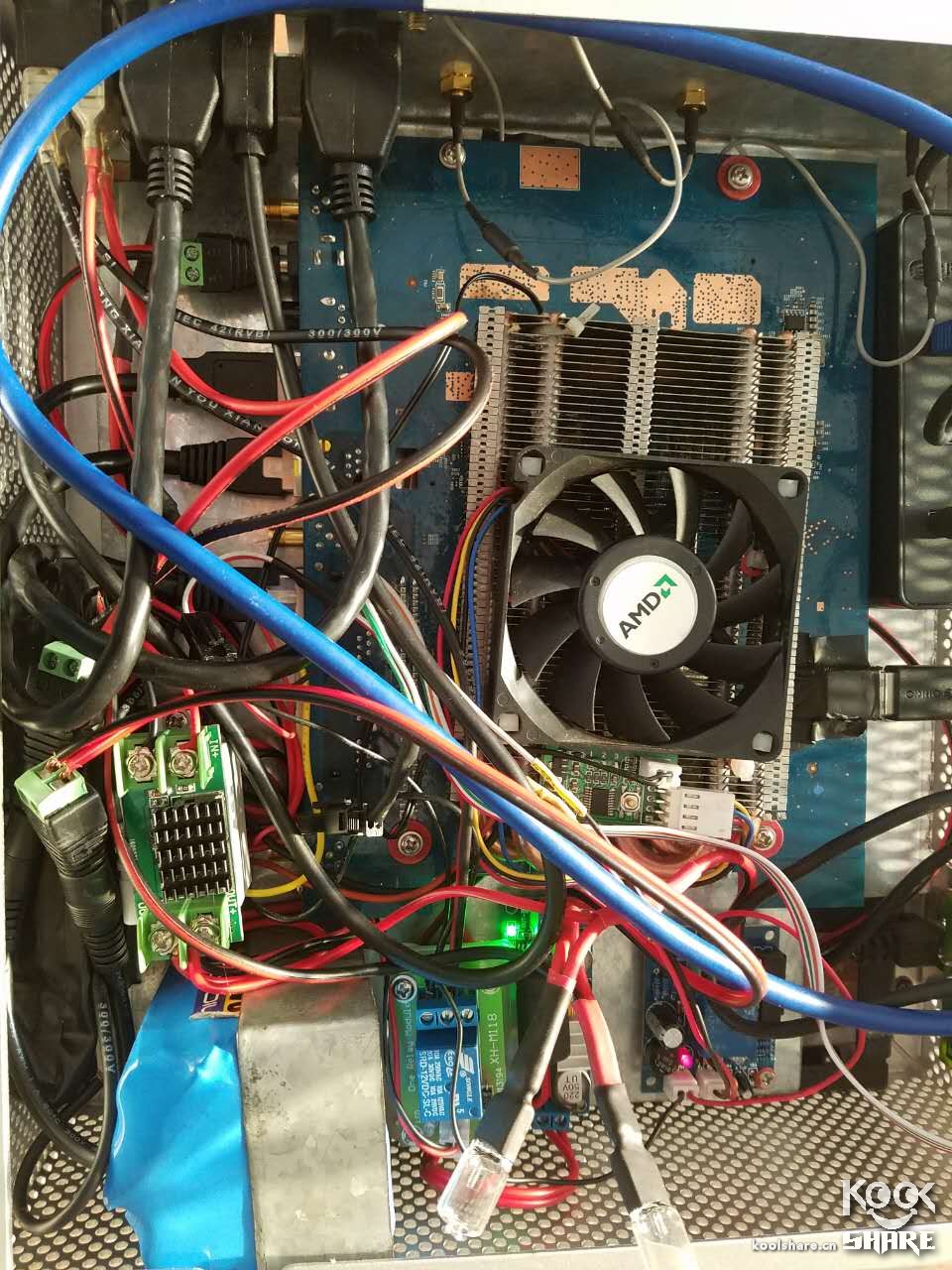

组装上机
用分线器把USB3.0分成N个口 这样在挂载硬盘的同时前置USB3.0口也能用

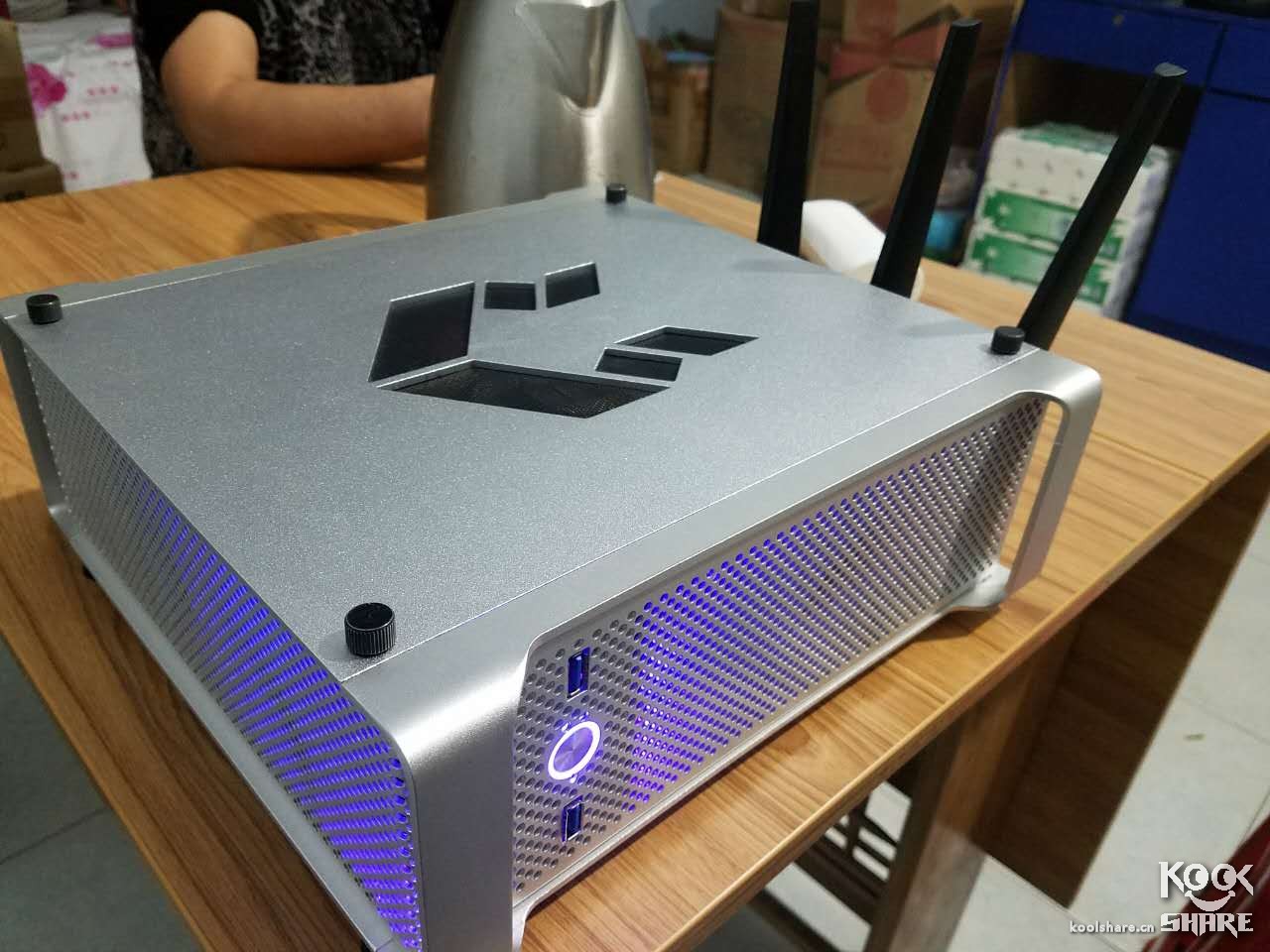

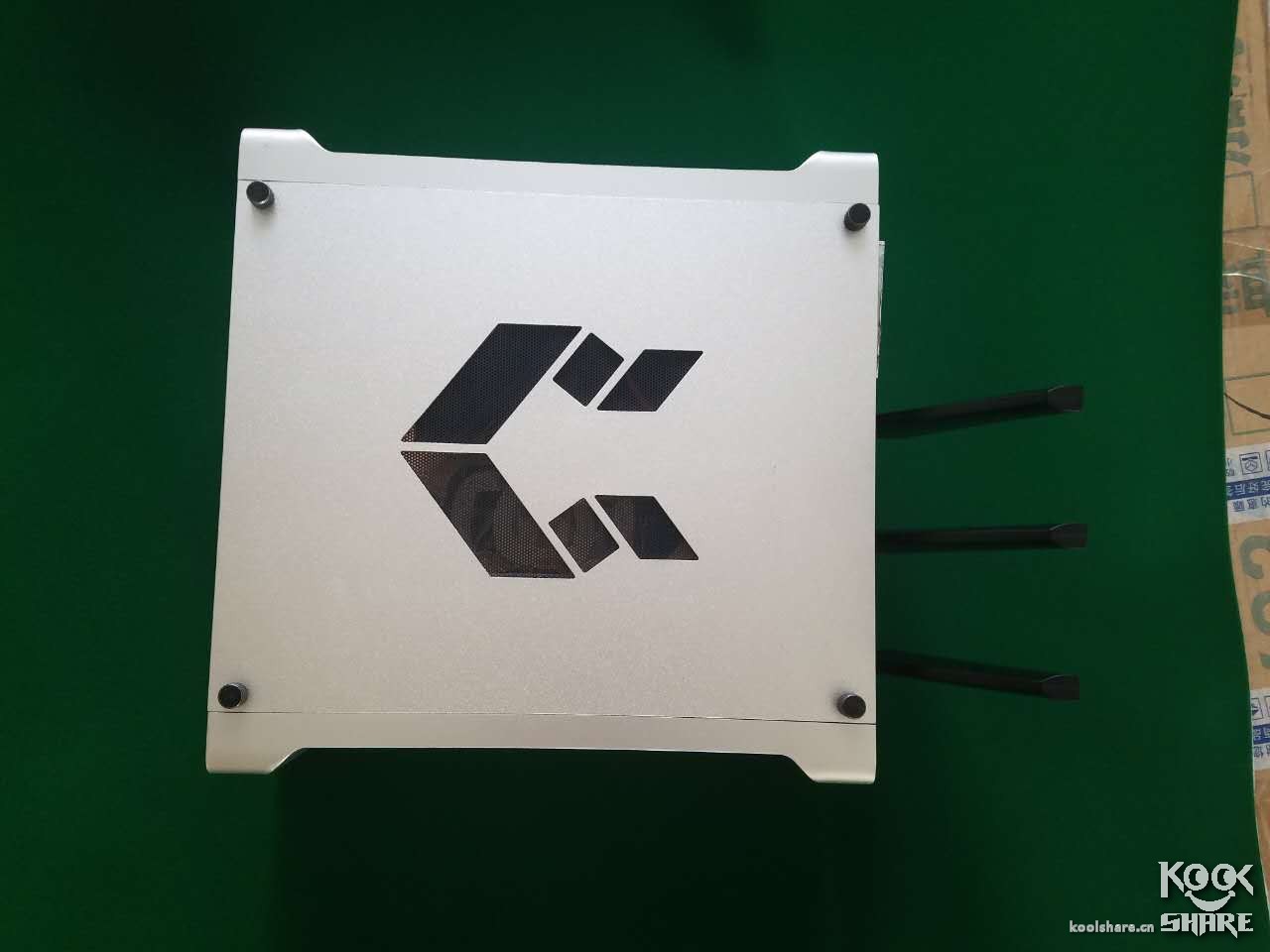

完成 效果图
前置自复位电源开关，状态显示灯，USB3.0口

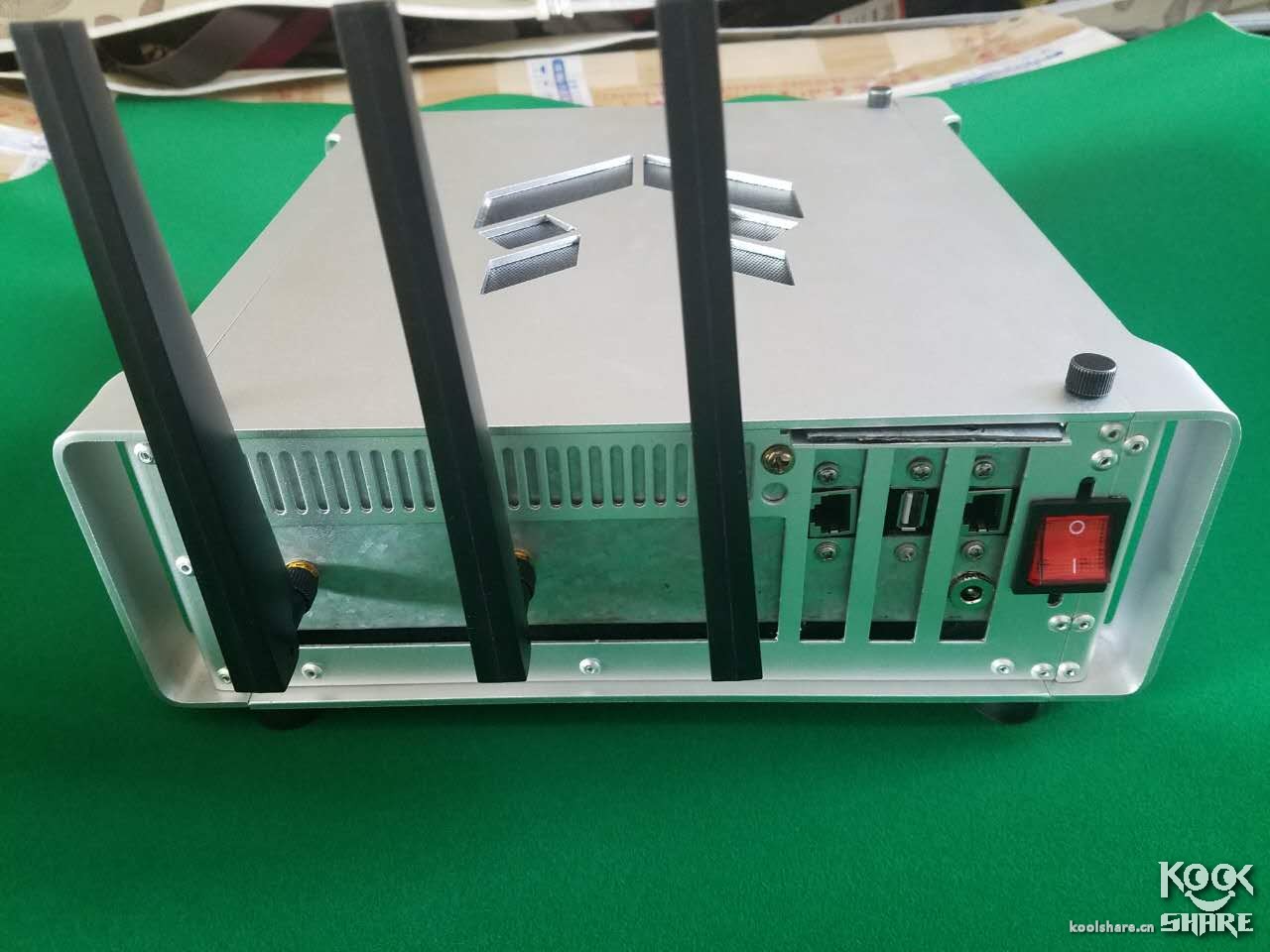

后置1个WAN口1个LAN口1个USB2.0口 UPS总开关

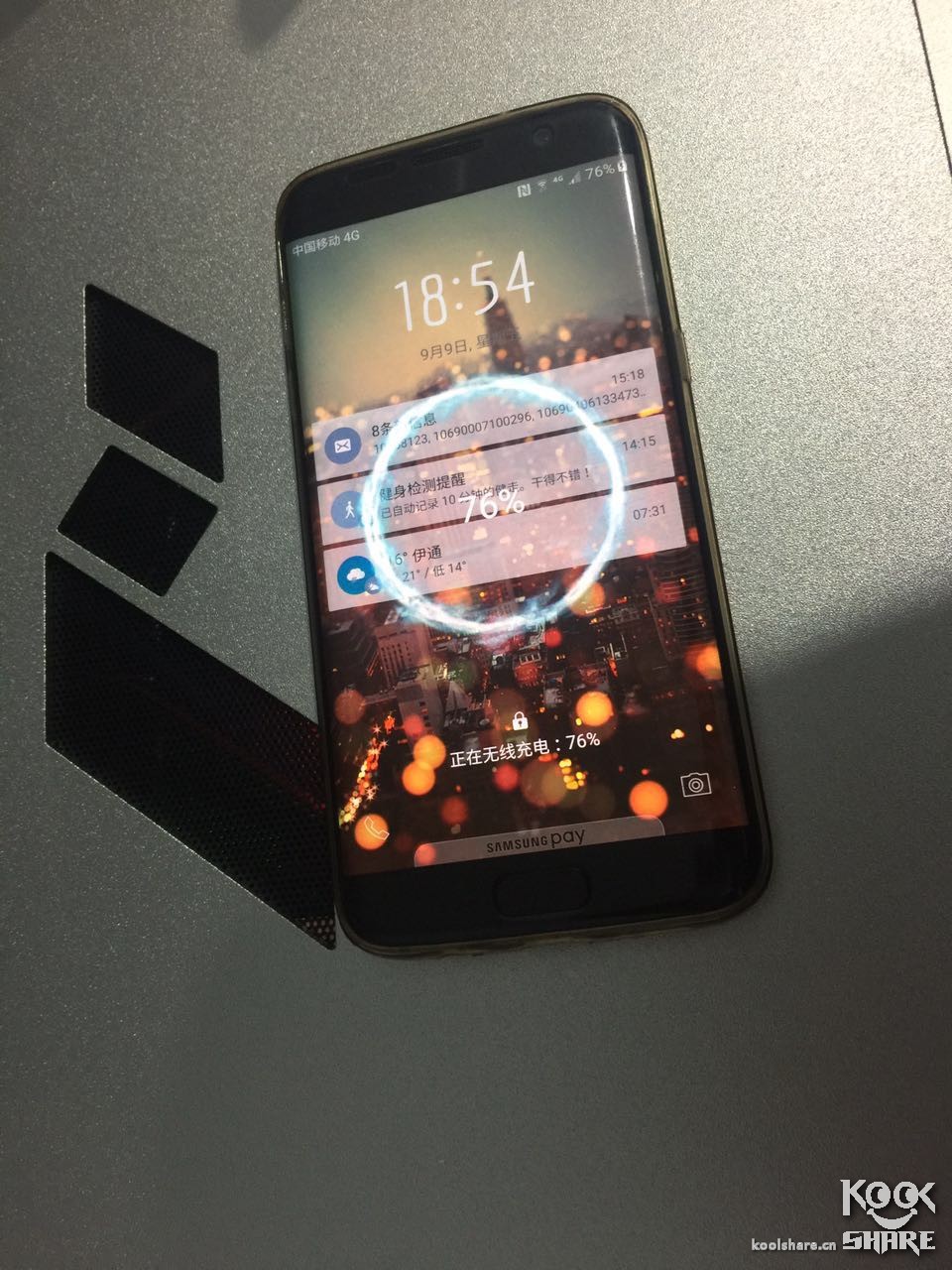

给手机无线充电

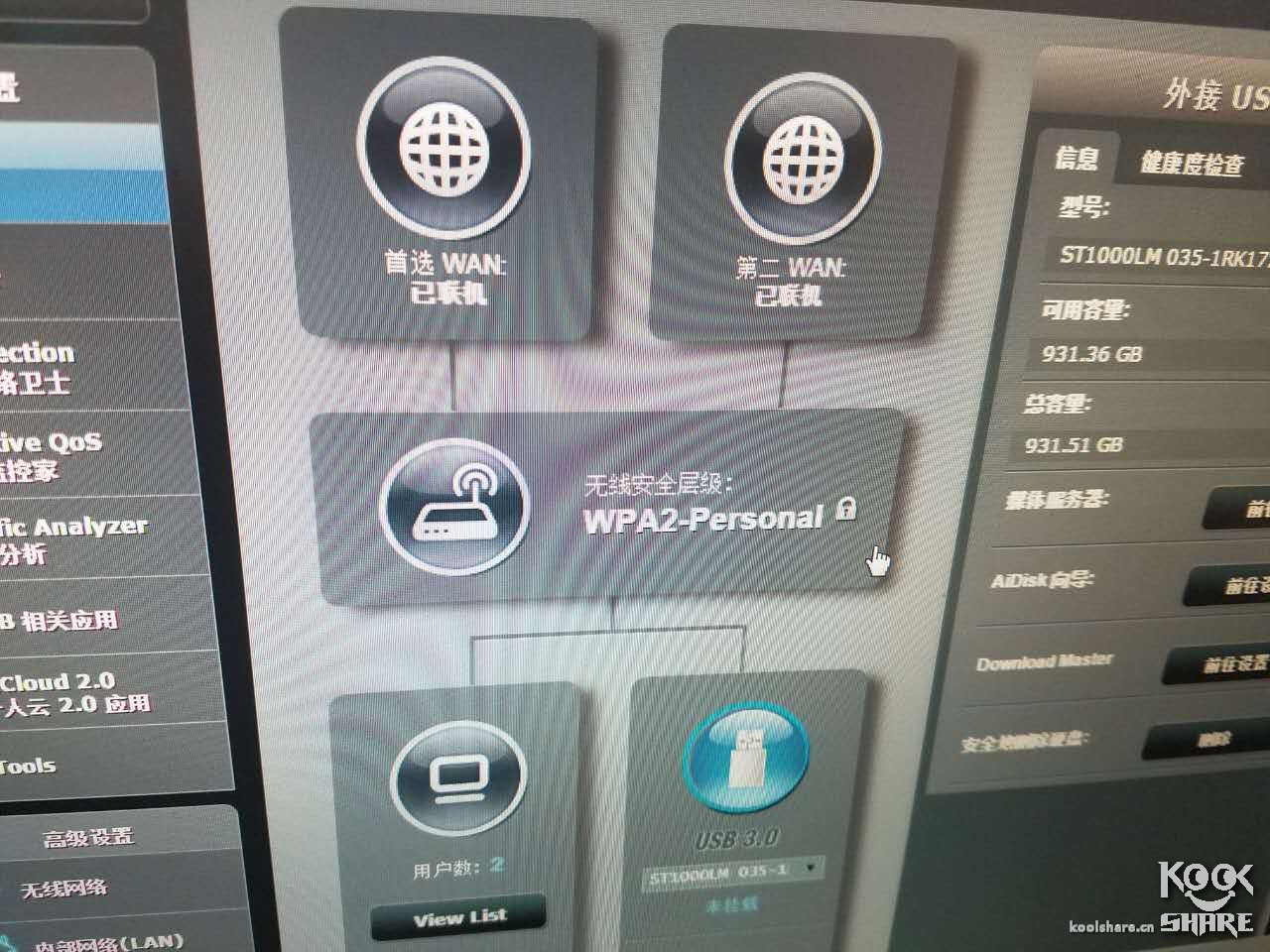

单线双拨

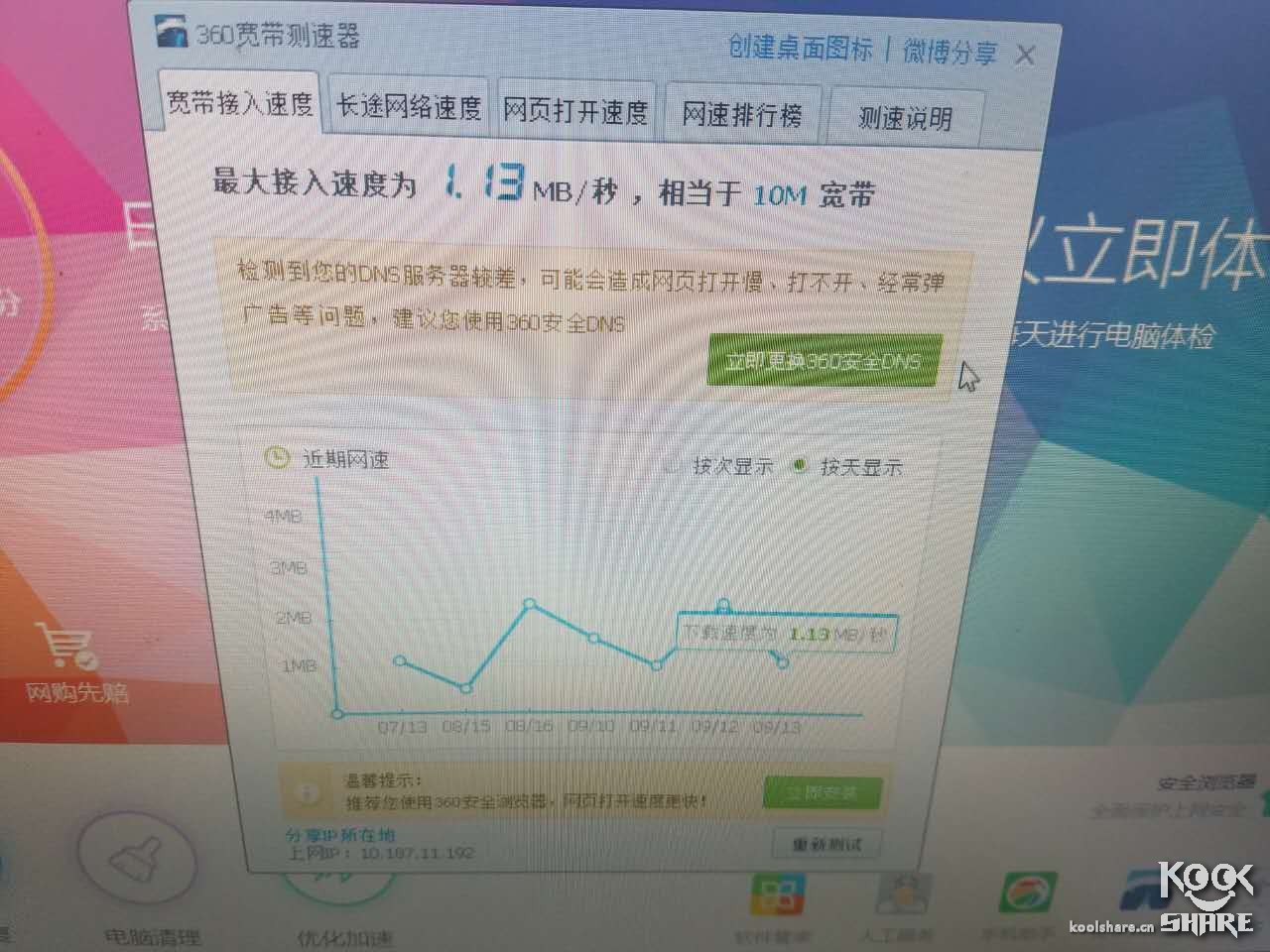

双拨前

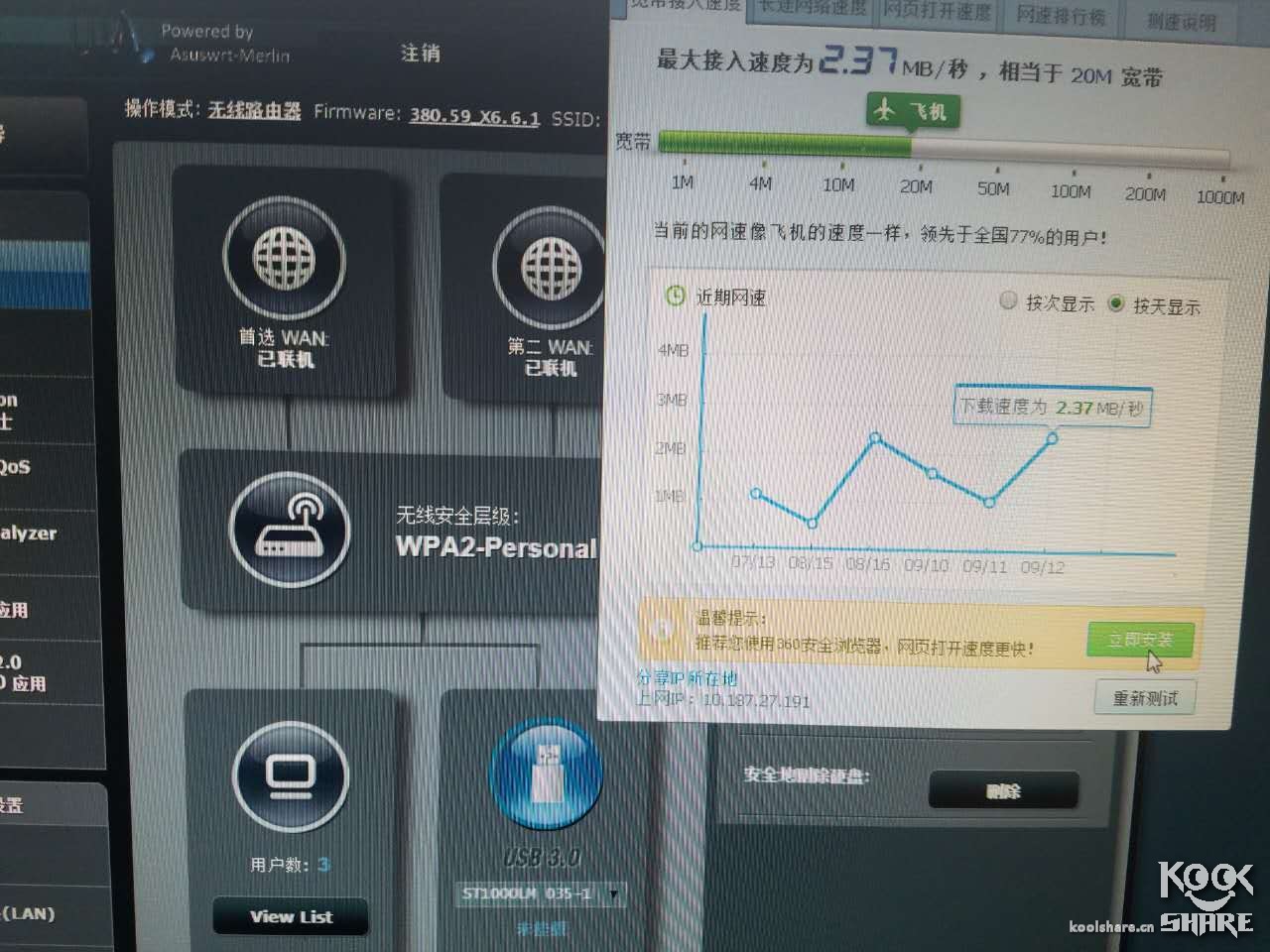

双拨后
至此 DIY完成 PS:刷了梅林的新版固件380.61-X7.0 USB3.0失效，刷回原来的就可以 待解决。
