智能86式墙插拆解分析说明及工作原理

一：第一步开拆。

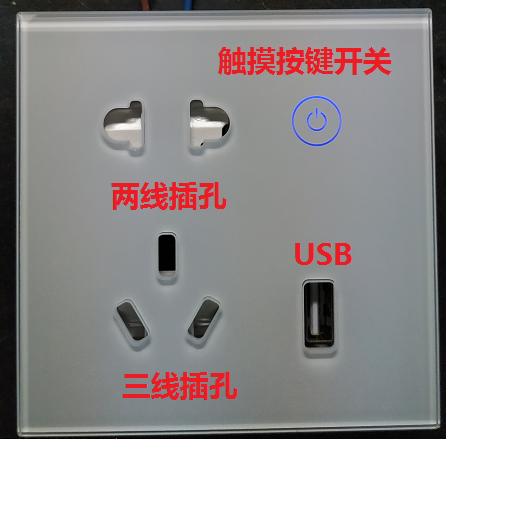

1：前盖面板图，钢化玻璃面板，视觉和手感都不错。

2：后盖图。标准电工接线柱，与普通安装墙插差别不大。

标准电工接线柱

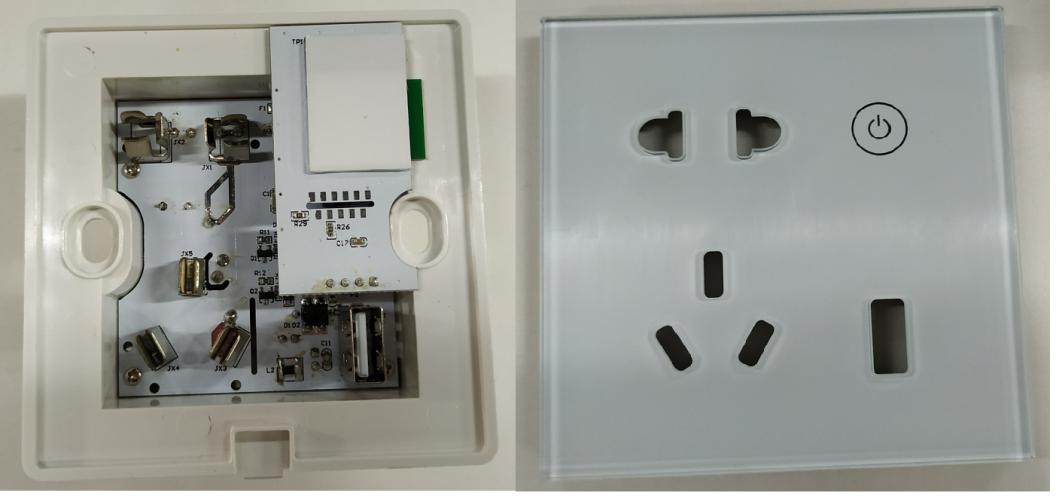

3：拆开面板，直接内部展示。

钢化玻璃面板，视觉和手感都不错

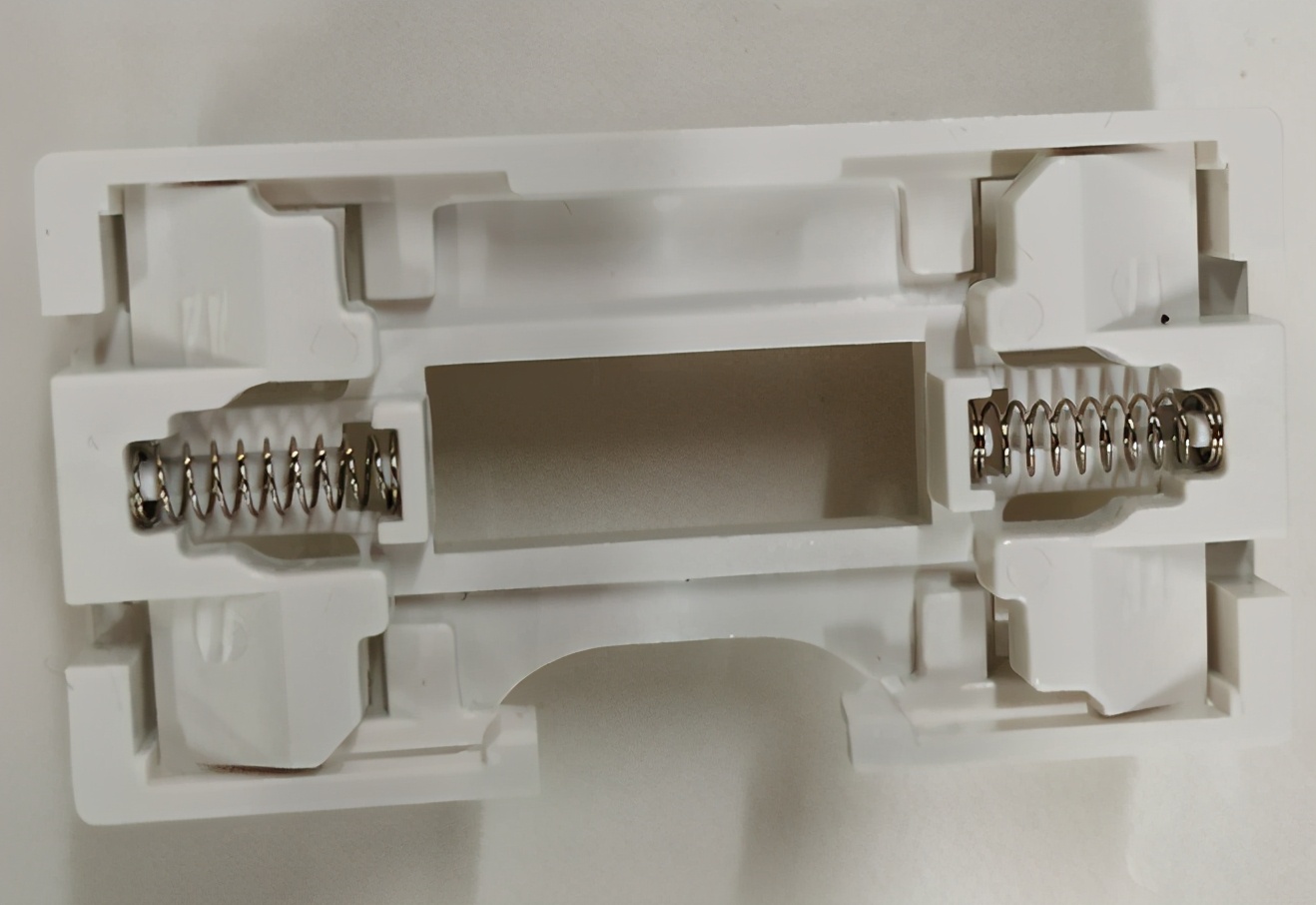

4：这是插孔上防误入挡板的配件，主要是防止触电。

面板内侧的挡板，防触电

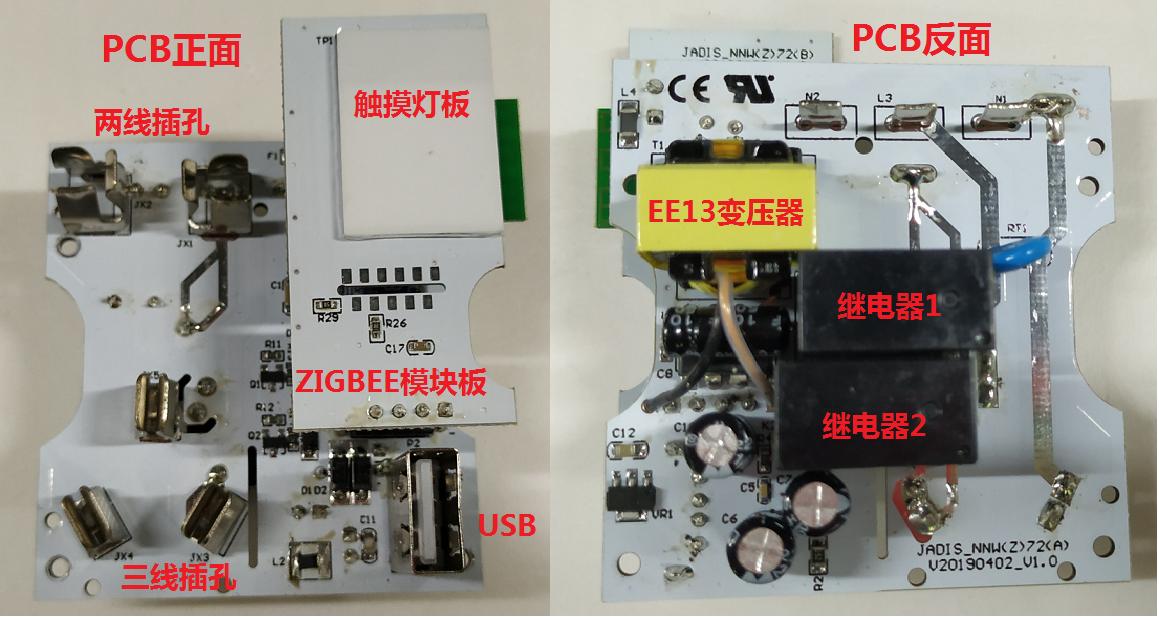

5：取出内部电路主板，元件设计还算紧凑。

主板正面反面

二：看看她的工作原理

1：NXPJN5169 智能插座工作原理

2：手机APP控制智能插座：目前没有找到手机APP，故此步骤暂时省略

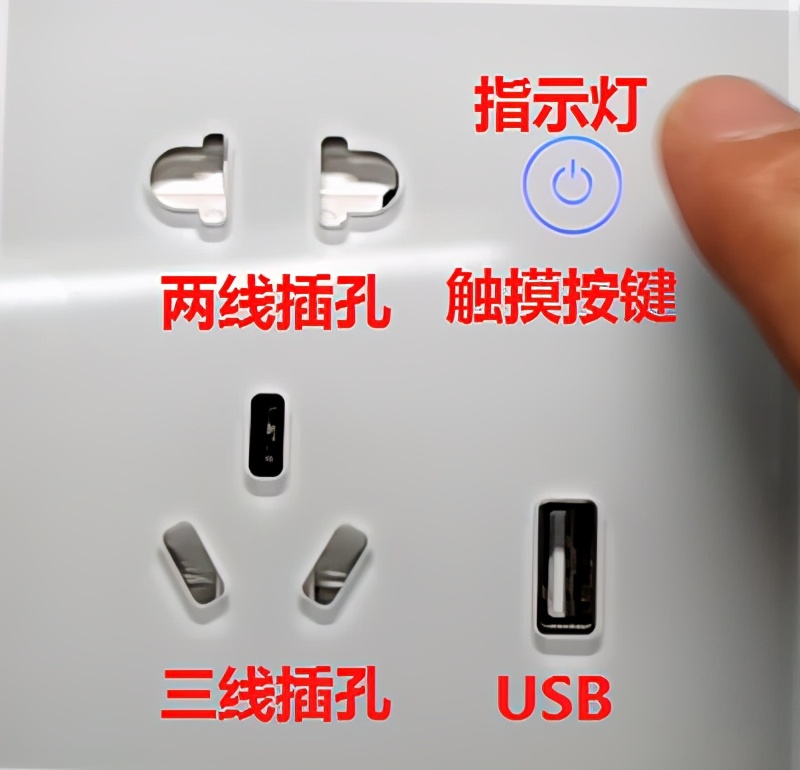

3：如图所示，手动触摸按键开关控制电源，此操作不需要用手机APP，用手轻按触摸按键开关，每触摸一次按键开关，有继电器开关响声。当指示灶亮蓝灯亮时，三线插孔和两线插孔电源输出端有交流电压输出。当指示灯灭时，三线插孔和两线插孔电源输出端无交流电压输出。

4：USB是直流5V输出，受手机APP开关和手动触摸按键开关控制。

南方某厂的产品，好的使用体验需要物联网和APP的支撑。

你用过类似的智能开关插座么，效果怎么样？
